TIÊU CHUÂN QUỐC GIA TCVN 6305-1: 2007

ISO 6182-1 : 2004

PHÒNG CHÁY CHỮA CHÁY - HỆ THÓNG SPRINKLER TỰ ĐỘNG - PHẦN 1 : YÊU CÀU VÀ PHƯƠNG PHÁP THỬ ĐỒI VỚI SPRINKLER

Fire protection - Automaftic sprinkler systems - Part 1: Requirements and test methods for sprinklers

Lời nói đầu

TCVN 6305-1: 2007 thay thế TCVN 6305-1 : 1997 (ISO 6182-1 : 1993).

TCVN 6305-1: 2007 hoàn toàn tương đương với ISO 6182-1 : 2004.

TCVN 6305-1: 2007 do Ban kỹ thuật tiêu chuẩn TCVN/TC 21 Thiết bị phòng cháy chữa cháy biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố. TCVN 6305 (ISSO 6182) Phòng cháy chữa cháy - Hệ thống sprinkler tự động bao gồm 5 phần sau:

- TCVN 6305-1: 2007 (ISO 6182-1 : 2004) - Phần 1 : Yêu cầu và phương pháp thử đối với Sprinkler;

- TOVN 6305-2: 2007 (ISO 6182-2 : 2005) - Phần 2 : Yêu cầu và phương pháp thử đối với van báo động kiều ớt, bình làm trễ và chuông nước;

- TCVN 6305-3: 2007 (ISO 6182-3 : 2005) - Phần 3 : Yêu cầu và phương pháp thử đối với van Ông khô;

- TCVN 6305-7: 2006 (ISO 6182-7 : 2004) - Phần 7 : Yêu cầu và phương pháp thử đối với đầu phun nhanh ngăn chặn sớm;

- TCVN 6305-11: 2006 (ISO 6182-11 : 2004) - Phần 11 : Yêu cầu và phương pháp thử đối với giá treo ống.

PHÒNG CHÁY CHỮA CHÁY - HỆ THÓNG SPRINKLER TỰ ĐỌNG - PHÀN 1 : YÊU CÀU VÀ PHƯƠNG PHÁP THỬ ĐÓI VỚI SPRINKLER

Fire protection - Automatic sprinkler systems - Part 1: Requirements and test methods for sprinklers

1 Phạm vi áp dụng

Tiêu chuẩn này qui định các đặc tính, phương pháp thử và ghi nhãn đối với sprinkler thông \ thường, sprinkler phun sương, sprinkler phun sương thắng và sprinkler bên vách. Tiêu chuân này không áp dụng cho các sprinkler có nhiêu miệng phun.

2 Tài liệu viện dẫn

Các tài liệu dưới đây là rất cần thiết đối với việc áp dụng tiêu chuẩn này. Đồi với tài liệu có ghi năm công bô, áp dụng phiên bản được nêu. Đôi với tài liệu không có năm công bô, áp dụng phiên bản mới nhất (kê cả các sửa đôi).

TCVN 7705 (ISO 49), Phụ tùng ống bằng gang dẻo được làm ren theo ISO 7-1.

ISO 7-1 : 1982, Pipe threads where pressure-tight joints are made on the threads - Part 1: Dimensios, toleraces and designation (Ren ống cho mi nối kín áp bằng ghép ren - Phần 1: Ký hiệu, kích thước và dung sai).

ISO 65, Carbon steel suitable tubes for screwing in accordance with ISO 7-1 (Ông thép cacbon dùng cho môi ghép ren theo ISO 7-1).

PPP-B-640D : 1969, Federal Sprecification for Boxes, Fiberboard, Comugated, Triple-Wall (Đặc tính kỹ thuật toàn liên bang đôi với hộp, ván sợi ép, tường lượn sóng, tường ba lớp).

3 Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa sau. 3.1 Các thuật ngữ chung

3.1.1

Sprinkler (Sprinkler)

Cơ cấu nhạy cảm nhiệt được thiết kế để tác động ở một nhiệt độ xác định trước bằng cách tự động xả luông nước và phân bô luông nước theo đặc tuyên và sô lượng qui định trên một diện tích thiệt kê.

3.1.2

Hệ số dẫn C (conductivity factor)

Giá trị độ dẫn giữa phần tử phản ứng nhiệt của sprinkler và phụ tùng nối. CHÚ THÍCH Hệ số dẫn được tính theo đơn vị (m/s)°°.

3.1.3

Chỉ số thời gian phản ứng, RTI (response time index)

Giá trị độ nhạy cảm của sprinkler

RTI= tỷu

trong đó

r là hằng số thời gian của phần tử phản ứng nhiệt, tính bằng giây;

u là tốc độ khí, tính bằng mét trên giây

CHÚ THÍCH 1 Chỉ số thời gian phản ứng được tính theo đơn vị (m.s)9”.

CHÚ THÍCH 2 Có thể sử dụng RTI kết hợp với hệ số dẫn C để dự tính khả năng phản ứng của sprinkler trong môi trường cháy được xác định theo các yếu tố nhiệt độ và tốc độ khí thay đồi theo thời gian.

3.1.4 Hướng chuẩn (standard orientation)

Hướng tạo ra thời gian phản ứng ngắn nhất với đường trục miệng vào của sprinkler vuông góc với luông không khí.

CHÚ THÍCH Trong trường hợp các phần tử phản ứng nhiệt đối xứng, hướng chuẩn là hướng mà luông không khí vuông góc với cả đường trục của luông nước và mặt phẳng của tay khung kẹp; Trong trường hợp các phân tử phản ứng nhiệt không đôi xứng, hướng chuẩn là hướng mà luông không khí vuông góc với cả đường trục luông nước và mặt phẳng của tay khung kẹp, đồng thời phải tạo ra phản ứng ngăn nhất.

3.1.5

Hướng trường hợp xấu nhất (worst-case orientation)

Hướng tạo ra thời gian phản ứng dài nhất với đường trục miệng vào của sprinkler vuông góc với luông không khí.

3.1.6

Tải trọng lắp ráp (assembly load)

Lực tác dụng lên thân sprinkler tại áp suất thủy lực 0 MPa (0 bar) tại đường vào của sprinkler. 3.1.7

Tải trọng thiết kế (design load)

Lực tác dụng lên bộ phận mở tại tải trọng làm việc của sprinkler.

3.1.8

Tải trọng làm việc (service load)

Lực tổng hợp tác dụng lên thân sprinkler do tải trọng lắp ráp của sprinkler và lực tương đương với áp suất thủy lực 1,2 MPa (12 bar) tại đường vào của sprinkler.

3.1.9 Độ bền thiết kế trung bình (average design strength)

Độ bền thiết kế (dọc trục) trung bình thấp nhất của bầu thủy tỉnh do nhà cung cấp qui định và đảm bảo đôi với lô bất kỳ gôm 50 bâu thủy tinh.

3.2 Các loại sprinkler theo kiểu phần tử phản ứng nhiệt

3.2.1

Sprinkler có phần tử dễ cháy (fusible element sprinkler)

Sprinkler được mở ra do sự tác động của nhiệt tới bộ phận nóng chảy. 3.2.2

Sprinkler có bầu thủy tinh (glass bulb sprinkler)

Sprinkler được mở ra do sự tác động của nhiệt làm giãn nở chất lỏng chứa trong bầu thủy tinh và làm tăng áp suất gây ra vỡ bâu thủy tinh.

3.3 Các loại sprinkler theo kiểu phân bố nước 3.3.1 Sprinkler thông thường, G (conventional sprinkler)

Sprinkler phân bố nước theo dạng hình cầu hướng xuống dưới và được lắp ở trần nhà đề bảo vệ cho một diện tích xác định sao cho 40 % đên 60 % tông lượng nước hướng xuống dưới lúc ban đầu.

3.3.2 Sprinkler phun sương, S (spray sprinkler)

Sprinkler phân bố nước theo hình paraboloit hướng xuống. dưới để bảo vệ cho một diện tích xác định sao cho 80 % đến 100 % tổng lượng nước hướng xuống dưới lúc ban đầu.

3.3.3 Sprinkler phun sương phẳng, F (flat spray sprinkler)

Sprinkler phân bồ nước theo hình paraboloit hướng xuống dưới đề bảo vệ cho một diện tích xác định sao cho 60 % đên 80 % tông lượng nước hướng xuông dưới lúc ban đâu.

3.3.4 Sprinkler bên vách, W (sidewall sprinkler) Sprinkler phân bố nước một phía (nửa paraboloit) trên một diện tích bảo vệ xác định.

3.4 Các loại sprinkler theo vị trí

3.4.1

Sprinkler hướng lên trên, U (upright sprinkler)

Sprinkler được lắp đặt sao cho luồng nước hướng đi lên dội vào tắm phân tán đồi diện.

3.4.2

Sprinkler hướng xuống dưới, P (pendent sprinkler)

Sprinkler được lắp đặt sao cho luồng nước phun xuống dưới dội vào tắm phân tán đối diện.

3.4.3

Sprinkler nằm ngang, H (horizontal sprinkler)

Sprinker được lắp đặt sao cho luồng nước hướng theo chiều ngang dội vào tắm phân tán đồi iện.

3.5 Các loại sprinkler đặc biệt

3.5.1

Sprinkler khô hướng lên trên (dry upright sprinkler)

Thiết bị gồm một sprinkler được lắp hướng lên trên tại đầu ra phần kéo dài của một ống xả nước thắng đứng chuyên dùng có nút bịt kín tại đầu mút đường vào đề phòng ngừa nước chảy vào ông xả nước thắng đứng tới khi nước được xả ra do sự vận hành của sprinkler.

3.5.2 Sprinkler khô hướng xuống dưới (dry pendent sprinkler)

Thiết bị gồm một sprinkler được lắp đặt hướng xuống dưới tại đầu ra phần kéo dài của một ống chuyên dùng hướng xuông dưới có nút bịt kín tại đầu mút đường vào đề phòng ngừa nước chảy vào ông hướng xuông dưới này tới khi nước được xả ra do sự vận hành của sprinkler.

3.5.3 Sprinkler trần (flush sprinkler)

Sprinkler có toàn bộ hoặc một phần thân, bao gồm cả phần ren ở chuôi được lắp ráp phía trên mặt phẳng dưới của trân nhưng một phân hoặc toàn bộ phân tử phản ứng nhiệt lắp ở phía dưới mặt phẳng dưới của trân (nhà).

3.5.4

Sprinkler lắp chìm (recessed sprinkler)

Sprinkler mà toàn bộ hoặc một phần thân không bao gồm phần ren ở chuôi được lắp ráp chìm. 3.5.5

Sprinkler lắp chìm có nắp đậy (concealed sprinkler)

Sprinkler mà toàn bộ hoặc một phần thân không bao gồm phần ren ở chuôi được lắp ráp chìm có nắp đậy.

3.5.6 Sprinkler mở/đóng, o/o (on/off sprinkler)

Sprinkler mở lặp lại do tác động của nhiệt và đóng kín nếu phần tử nhạy cảm nhiệt nguội tới một nhiệt độ xác định trước.

3.5.7

Sprinkler hướng xuống dưới có nhiều miệng phun, MO (multiple-orifice pendent sprinkler)

Sprinkler có hai hoặc nhiều miệng phun trên đường ra được bố trí để phân bố nước hướng xuống dưới với đặc tính và số lượng qui định để bảo vệ cho một diện tích xác định.

3.5.8

Sprinkler được phủ bảo vệ (coated sprinkler)

Sprinkler được phủ lớp bảo vệ chống ăn mòn tại nhà máy chế tạo. 3.5.9

Sprinkler có bộ phận chắn nước (sprinkler with water shield)

Sprinkler sử dụng trong các giàn hoặc dưới mạng lưới để hở, được trang bị bộ phận chắn nước lắp đặt phía trên phần tử phản ứng nhiệt để bảo vệ cho phần tử này không bị nước do sprinkler xả ra bắn vào.

3.5.10 Sprinkler có vùng bao phủ mở rộng (estended-coverage sprinkler)

Sprinkler có diện tích bao phủ qui định lớn hơn diện tích bao phủ của sprinkler thông thường, Ssprinkler phun sương, sprinkler phun sương phẳng hoặc sprinkler bên vách.

3.6 Các loại sprinkler theo độ nhạy 3.6.1 Sprinkler phản ứng nhanh (fast-response sprinkler)

Sprinkler có chỉ số thời gian dau ứng (RTI) nhỏ hơn hoặc bằng 50 (m. s) và hệ số dẫn (C) nhỏ hơn hoặc bằng 1,0 (m/s)°Š

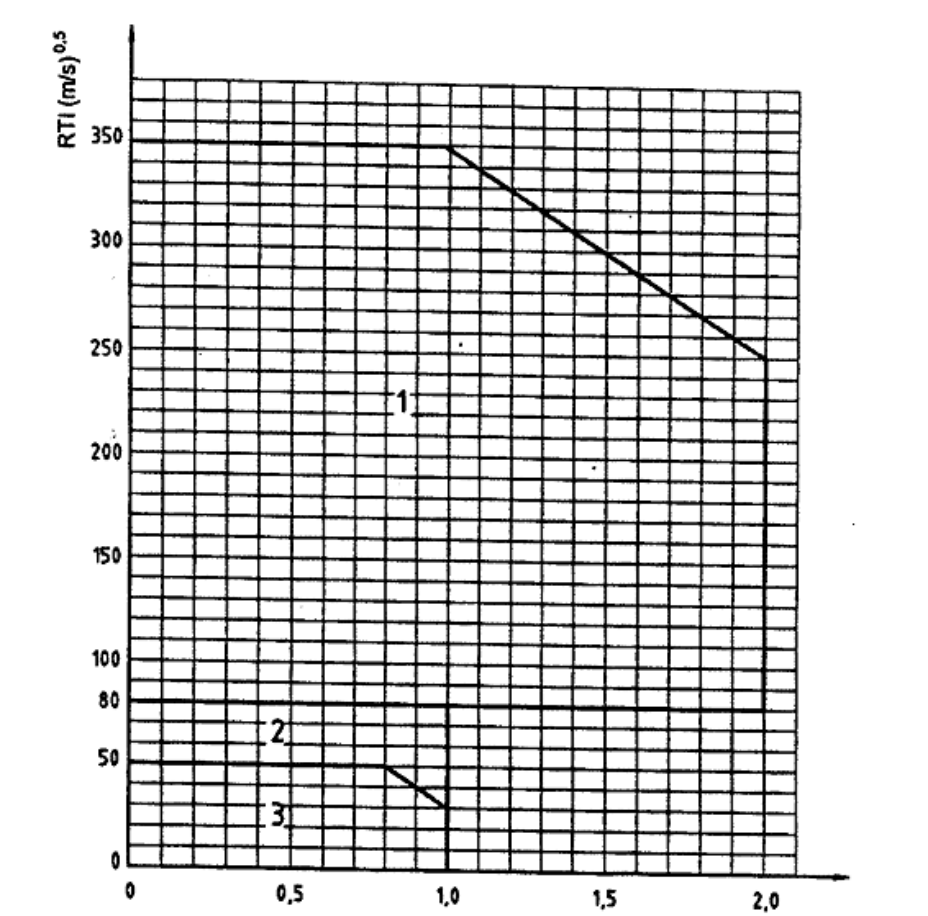

Xem Hình 1 3.6.2 Sprinkler phản ứng đặc biệt (special-response sprinkler)

Sprinkler có chỉ số thời gian phản ứng trung bình (RTD ở trong khoảng từ 50 (m.s)°Š đến 80 (m.s)°Š và hệ số dẫn (C) nhỏ hơn hoặc bằng 1,0 (m/s)ŠŠ

Xem Hình 1 3.6.3 Sprinkler phản ứng tiêu chuẩn (standard-response sprinkler)

Sprinkler có chỉ số thời gian phản NHÀ (RT)) ở trong khoảng từ 80 (m. s)? đến 350 (m.sJ° và hệ số dẫn (C) không vượt quá 2,0 (m/s)

Xem Hình 1

CHÚ DÃN: 1 Sprinkler phản ứng tiêu chuẩn 2 Sprinkler phản ứng đặc biệt 3 Sprinkler phản ứng nhanh Hình 1 - Các giới hạn của RTI và C đối với định hướng chuẩn 4 Tính ổn định của sản phẩm 4.1 Chương trình kiểm soát chất lượng

Nhà sản xuất có trách nhiệm thực hiện chương trình kiểm soát chất lượng để bảo đảm cho sản phẩm thường xuyên đáp ứng được các yêu câu của tiêu chuẩn này tương tự như chương trình kiểm soát đối với mẫu thử ban đầu (góc).

4.2 Thử chống rò rỉ

Mỗi sprinkler được sản xuất ra phải vượt qua phép thử chống rò rỉ ở áp suất tương đương với áp suất thủy tĩnh ít nhất là 3 MPa (30 bar) trong thời gian ít nhất là 2 s.

5 Lắp ráp sản phẩm

Tất cả các sprinkler phải được thiết kế và chế tạo đảm bảo sao cho không thể dễ dàng điều chỉnh, tháo dỡ hoặc lắp ráp lại.

6 Yêu cầu

6.1 Kích thước Kích thước của sprinkler phải phù hợp với Bảng 1.

Bảng 1 - Các yêu cầu về kích thước

| |

6.1.1 Cỡ miệng phun

6.1.1.1 Tất cả các sprinkler phải có kết cầu sao cho một bi cầu đường kính 8 mm có thể lọt qua từng lỗ dẫn nước trong sprinkler, ngoại trừ các qui định trong 6.1.1.2.

6.1.1.2 Có thể sử dụng các sprinkler có miệng phun đường kính danh nghĩa 6 mm, 8 mm hoặc 9 mm hoặc các sprinkler có nhiều lỗ dẫn nước đã được chấp nhận sử dụng.

Có thể chấp nhận các sprinkler tự động có miệng phun 6 mm hoặc 8 mm và sử dụng các sprinkler cùng với bộ lọc trong hệ thông hoặc trong mỗi sprinkler thì cũng có thê sử dụng viên bi cầu đường kính 5 mm đề kiểm tra cỡ kích thước của từng lỗ dẫn nước.

Có thể chấp nhận các sprinkler có nhiều lỗ dẫn nước và sử dụng các sprinkler cùng với bộ lọc trong hệ thống hoặc trong mỗi sprinkler thì cũng có thể sử dụng viên bi cầu đường kính 3 mm để kiểm tra cỡ kích thước của từng lỗ dẫn nước.

6.1.2 Cỡ ren danh nghĩa

6.1.2.1 Cỡ ren danh nghĩa phải thích hợp với phụ tùng được cắt ren phù hợp với ISO 7-1. Kích thước của tất cả các chỉ tiết nôi ren cần phù hợp với các tiêu chuẩn nhà nước tương ứng hoặc các tiêu chuẩn quốc tê tương ứng nêu được áp dụng.

6.1.2.2 Có thể chấp nhận sử dụng ren 1/2 in cho các sprinkler có các miệng phun với đường kính danh nghĩa 6 mm, 8mm, 9mm, 10mm và 20mm.

6.1.2.3 Các sprinkler đặc biệt như các sprinkler khô và sprinkler trần có thể có các cỡ ren lớn hơn.

6.2 Nhiệt độ làm việc danh nghĩa (xem 7.7.1) 6.2.1 Nhiệt độ làm việc danh nghĩa của các sprinkler có bầu thủy tinh phải phù hợp với Bảng 2.

6.2.2 Nhiệt độ làm việc danh nghĩa của tất cả các sprinkler khác phải do nhà sản xuất qui định trước và được kiêm tra phù hợp với 6.3 và phải được xác định theo 7.7.1. Các phạm vi nhiệt độ làm việc danh nghĩa đôi với các sprinkler này phải phù hợp với Bảng 2.

6.2.3 Nhiệt độ làm việc danh nghĩa được ghi nhãn trên sprinkler phải là nhiệt độ được xác định khi thử nghiệm sprinkler theo 7.7.1 có tính đến yêu cầu trong 6.3.

6.3 Nhiệt độ làm việc (xem 7.7.1) Sprinkler phải vận hành trong phạm vi nhiệt độ 7 + (0,0357+ 0,62)°C trong đó 7 là nhiệt độ làm việc danh nghĩa Bảng 2 - Nhiệt độ làm việc danh nghĩa

6.4 Lưu lượng và phân bố nước 6.4.1 Hằng số lưu lượng (xem 7.11) Hằng số lưu lượng, K, của sprinkler được tính toán theo công thức: K= ,3

V10p trong đó p là áp suất, tính bằng megapascal p là lưu lượng, tính bằng lít trên phút

Hằng số K đối với các sprinkler theo tiêu chuẩn này phải phù hợp với Bảng 3 khi được xác định theo phương pháp thử cho trong 7.11.

Bảng 3 - Hằng số lưu lượng

6.4.2 Phân bố nước (xem 7.12)

Để xác định được vùng che phủ theo yêu cầu của diện tích bảo vệ xác định, sprinkler phải đạt thử nghiệm qui định trong 7.12.

6.5 Thực hiện chức năng (xem 7.6)

6.5.1 Khi thử theo 7.6.1 đến 7.6.5, sprinkler phải mở và trong vòng 5 s khi phần tử phản ứng nhiệt nhả ra, sprinkler phải vận hành tốt phù hợp với 6.4.1. Bất cứ mọi cặn lắng nào của các bộ phận nhả cũng phải được làm sạch trong 60 s có sự nhả ra của phân tử phản ứng nhiệt đôi với các sprinkler phản ứng tiêu chuân và trong 10 s đôi với các sprinkler phản ứng đặc biệt và phản ứng nhanh; Mặt khác, sprinkler phải tuân thủ 6.4.2.

6.5.2 Bộ phận hướng dòng và các chỉ tiết đỡ của nó không được có hư hỏng đáng kể do phép thử chức năng qui định trong 7.6.6 và phải phù hợp với yêu câu của 6.4.2.

CHÚ THÍCH Trong nhiều trường hợp, kiểm tra sprinkler bằng mắt cũng đủ khả năng xác định được sự phù hợp với yêu câu của 6.5.1 và 6.5.2.

6.5.3 Sprinkler mở/đóng phải được bật ở vị trí đóng hoàn toàn hoặc mở hoàn toàn. Không cho phép có vị trí trung gian, vị trí mở một phân. Sau sự vận hành ban đâu, cho phép có sự rò rỉ không vượt quá 20 ml/min ở vị trí đóng kín (xem 7.27.10).

6.6 Tải trọng làm việc và độ bền của thân sprinkler (xem 7.4)

6.6.1 Thân sprinkler không được có độ giãn dài dư lớn hơn 0,2 % giữa các điểm chịu tải của thân sprinkler sau khi chịu tác dụng của tải trọng băng hai lân tải trọng làm việc được đo theo 74.

6.6.2 Nhà sản xuất phải qui định tải trọng làm việc trung bình và giới hạn trên của tải trọng làm việc.

6.7 Độ bền của phần tử phản ứng nhiệt (xem 7.10)

6.7.1 Khi thử theo 7.10.1, các phần tử bầu thủy tỉnh phải

a) có độ bền thiết kế trung bình tối thiểu phải bằng sáu lần tải trọng làm việc trung bình, và

b) có giới hạn dưới của dung sai độ bền thiết kế (LTL) trên đường cong phân bố độ bền tối thiểu phải băng hai lân giới hạn trên dung sai (UTL) của đường cong phân bô tải trọng làm việc dựa trên tính toán với độ tin cậy (Y) 0,99 đôi với 99 % mẫu thử (P) và với phân bộ chuân hoặc phân bô Gauss, trừ khi các phân bô khác tỏ ra thích hợp hơn cho chê tạo các yêu tô kết câu (xem Hình 2).

6.7.2 Phải thiết kế phần tử phản ứng nhiệt dễ chảy trong phạm vi nhiệt độ bình thường để

a) chịu được tải trọng bằng 15 lần tải trọng thiết kế tương ứng với tải trọng làm việc lớn nhất được đo theo 7.4 trong khoảng thời gian 100 h khi thử phù hợp với 7.10.2.1, hoặc

b) chứng minh khả năng chịu được tải trọng thiết kế khi được thử phù hợp với 7.10.2.2.

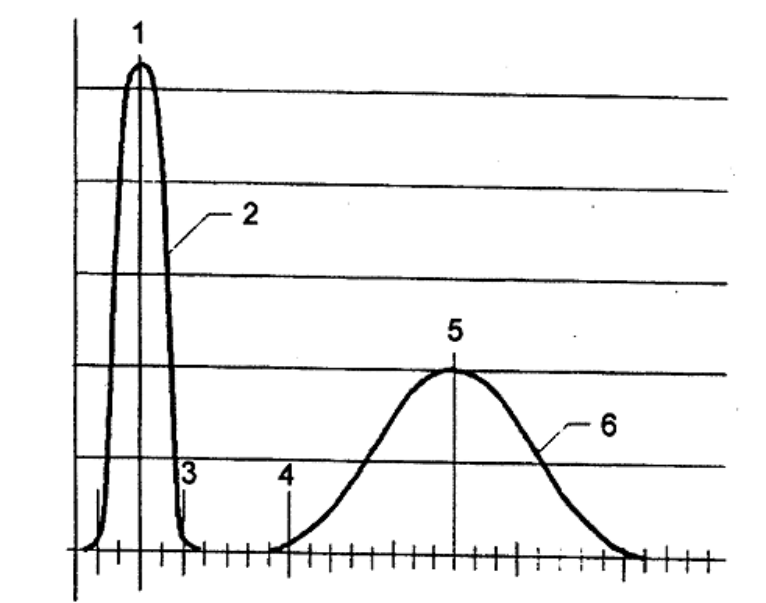

CHÚ DÃN: 1 tải trọng làm việc trung bình 2 đường cong tải trọng làm việc 3UTL 4LTL 5 độ bền thiết kế trung bình 6 đường cong độ bền thiết kế Hình 2 - Đường cong độ bền 6.8 Khả năng chồng rò rỉ và độ bền thủy tĩnh (xem 7.5) 6.8.1 Sprinkler không được có bắt kỳ dấu hiệu rò rỉ nào khi được thử theo 7.5.1.

6.8.2 Sprinkler không bị phá hủy, bắt cứ chỉ tiết hoặc bộ phận nào của sprinkler cũng không được vận hành hoặc bị long ra khi được thử theo 7.5.2.

6.9 Khả năng chịu nhiệt (xem 7.8)

6.9.1 Sprinkler có bầu thủy tỉnh

Không được có hư hỏng đối với bộ phận bần thủy tinh khi sprinkler được thử theo 7.8.1. 6.9.2 Sprinkler không được phủ bảo vệ

Sprinkler phải chịu được tác động của nhiệt độ môi trường tăng lên mà không có dầu hiệu bị yếu đi hoặc hư hỏng khi được thử theo 7.8.2.

6.9.3 Sprinkler được phủ bảo vệ

Ngoài việc đáp ứng yêu cầu trong 6.9.2 như đối với sprinkler không được phủ bảo vệ, sprinkler được phủ bảo vệ phải chịu được tác động của nhiệt độ môi trường tăng lên mà không có dâu hiệu bị suy giảm hoặc hư hỏng lớp phủ khi được thử theo 7.8.3.

6.10 Sự thay đồi nhiệt độ đột ngột (xem 7.9)

Sprinkler có bầu thủy tỉnh không được hư hỏng khi được thử theo 7.9. Sự vận hành không được xem là hư hỏng.

6.11 Sựãăn mòn

6.11.1 Ăn mòn do ứng suất (xem 7.13.1)

Khi thử theo 7.13.1, mỗi sprinkler không được có các vết nứt, sự tách lớp hoặc các hư hỏng có thê ảnh hưởng tới khả năng đáp ứng các yêu câu khác của sprinkler.

6.11.2 Ăn mòn do sunfua dioxit (xem 7.13.2)

Các sprinkler được phủ bảo vệ và không được phủ bảo vệ phải chịu được sunfua đioxit đã bão hòa với hơi nước khi được thử theo 7.13.2. Sau khi chịu tác động của môi trường ăn mòn do sunfua dioxit, các sprinkler phải được thử về chức năng (vận hành) ở 0,035 MPa (0,35 bar) phù hợp với 6.5.1 và phải đáp ứng các yêu cầu về sự tăng nhiệt động lực học trong 6.14.3 hoặc 6.24 đối với sprinkler lắp chìm có nắp đậy, sprinkler trần hoặc sprinkler lắp chìm.

6.11.3 Ăn mòn do phun sương có muối (xem 7.13.3)

Các sprinkler được phủ bảo vệ và không được phủ bảo vệ phải chịu được sương có muối khi được thử theo 7.13.3. Sau khi phơi trong môi trường ăn mòn do sương có muối, các sprinkler phải được thử về chức năng (vận hành) ở 0,035 MPa (0,35 bar) phù hợp với 6.5.1 và phải đáp ứng các yêu cầu về sự tăng nhiệt động lực học trong 6.14.3 hoặc 6.24 đối với sprinkler lắp chìm có nắp đậy, sprinkler trằn hoặc sprinkler lắp chìm.

6.11.4 Tác động của không khí ẩm (xem 7.13.4)

Sprinkler phải chịu được tác động của không khí ẩm khi được thử theo 7.13.4. Sau khi phơi trong không khí ẩm, sprinkler phải được thử về chức năng (vận hành) ở 0,035 MPa (0,35 bar) phù hợp với 6.5.1 và phải đáp ứng các yêu cầu về sự tăng nhiệt động lực học trong 6.14.3 hoặc 6.24 đối với sprinkler lắp chìm có nắp đậy, sprinkler trần hoặc sprinkler lắp chìm.

6.12 Sprinkler được phủ bảo vệ (xem 7.8.3) 6.12.1 Tác động của sự tăng nhiệt độ môi trường

Ngoài việc đáp ứng yêu cầu trong 6.9.2 như đối với sprinkler không được phủ bảo vệ, sprinkler được phủ bảo vệ phải chịu được tác động của sự tăng nhiệt độ môi trường mà không có dâu hiệu bị suy giảm hoặc hư hỏng lớp phủ khi được thử theo phương pháp qui định trong 7.8.3.

6.12.2 Sự bay hơi của sáp và bitum (xem 7.14.1)

Sáp và bitum dùng đề phủ bảo vệ cho sprinkler không được chứa chất dễ bay hơi với số lượng đủ đề gây ra sự co ngót, đông cứng, rạn nứt hoặc tạo thành vảy của lớp phủ được dùng. Sự giảm khôi lượng không được vượt quá 5% khôi lượng của mẫu thử ban đâu khi thử theo 7.141.

6.12.3 Khả năng chịu nhiệt độ thấp (xem 7.14.2)

Tất cả các lớp phủ được dùng cho sprinkler không được rạn nứt hoặc tạo thành vảy khi chịu tác động của nhiệt độ thập theo 7.14.2.

6.12.4 Khả năng chịu nhiệt độ cao Sprinkler được phủ bảo vệ phải đáp ứng yêu cầu của 6.9.3. 6.13 Va đập thủy lực (xem 7.16)

Sprinkler không được rò rỉ trong hoặc sau khi tăng áp suất được mô tả trong 7.16. Sau khi thử theo 7.16, sprinkler không được có dầu hiệu hư hỏng cơ học, phải đáp ứng yêu câu của 6.8.1 và phải vận hành khi được thử vô chức năng theo các yêu câu của 6.5.1 ở mức áp suất 0,035 MPa (0,35 bar).

6.14 Sự tăng nhiệt động lực học (xem 7.7.2)

6.14.1 Hướng chuẩn

Sprinkler phản ứng tiêu chuẩn, sprinkler phản ứng đặc biệt và sprinkler phản ứng nhanh phải đáp ứng các giới hạn RTI và C chỉ dẫn trên Hình 1, khi được thử trong hướng chuẩn phù hợp với 7.7.2. Hướng trường hợp xấu nhất thường được xác định bằng kiểm tra bằng mắt. Các giá trị tính toán lớn nhất và nhỏ nhất của RTI khi sử dụng C cho các sprinkler phản ứng nhanh và phản ứng tiêu chuẩn phải nằm trong các giới hạn của loại sprinkler tương ứng chỉ dẫn trên Hình 1. Các sprinkler phản ứng đặc biệt phải có giá trị trung bình của RTI được tính toán khi sử dụng C ở trong khoảng từ 50 đến 80 và không có giá trị nào nhỏ hơn 40 hoặc lớn hơn 100.

6.14.2 Hướng có dịch chuyển

Khi được thử ở dịch chuyển góc phù hợp với 7.7.2.1.1 đến 7.7.2.1.4, mỗi giá trị RTI tính toán có sử dụng C không được vượt quá 600 % hoặc 250 % của giá trị RTI trung bình trong hướng chuẩn, lây giá trị nào nhỏ hơn.

6.14.3 RTI sau thử ăn mòn

Sau thử ăn mòn theo 6.11.2, 6.11.3 và 6.11.4, sprinkler phải được thử trong định chuẩn phù hợp với 7.7.2.1 để xác định RTI sau ăn mòn. Không có giá trị nào của RTI sau ăn mòn được vượt qua các giới hạn chỉ dẫn trên Hình 1 đối với loại sprinkler tương ứng. Ngoài ra, giá trị RTI trung bình không được vượt quá 130 % giá trị trung bình trước thử ăn mòn. Tất cả các giá trị RTI sau thử ăn mòn phải được tính toán như trong 7.7.2.3 khi sử dụng hệ số dẫn (C) trước thử ăn mòn.

6.15 Độ bền chịu nhiệt (xem 7.15)

Sprinkler mở nhanh phải chịu được nhiệt độ cao khi được thử theo 7.15. Sau khi chịu tác động của nhiệt độ cao, sprinkler không được có biên dạng nhìn thây được hoặc nứt vỡ.

6.16 Độ bền chịu rung (xem 7.17)

Sprinkler phải có khả năng chịu được ảnh hưởng của rung và không bị hư hỏng khi được thử theo 7.17. Sau thử rung theo 7.17,sprinkler không được có hư hỏng nhìn thấy được, phải đáp ứng các yêu cầu trong 6.8.1 và phải vận hành khi được thử về chức năng theo các yêu cầu trong 6.5.1 ở áp suất 0,035 MPa (0,35 bar).

6.17 Độ bền chịu va đập (xem 7.18)

6.17.1 Sprinkler thông thường, sprinkler phun sương và sprinkler được che chắn nước phải có đủ độ bền để chịu được va đập do sự điều khiển, vận hành, vận chuyển và lắp đặt mà không làm giảm đi tính năng làm việc hoặc độ tin cậy. Sau thử va đập theo 7.18.1, các sprinkler không được gãy vỡ hoặc biến dạng, phải đáp ứng yêu cầu trong 6.8.1 và phải vận hành khi được thử về chức năng theo các yêu cầu trong 6.5.1 ở áp suất 0,035 MPa (0,35 bar).

6.17.2 Bộ phận che chắn nước của sprinkler được che chắn nước không được bị cắt ra hoặc bị uôn cong tới mức đủ đề cản trở sự vận hành của sprinkler do kêt quả thử va đập nêu trong 718.2.

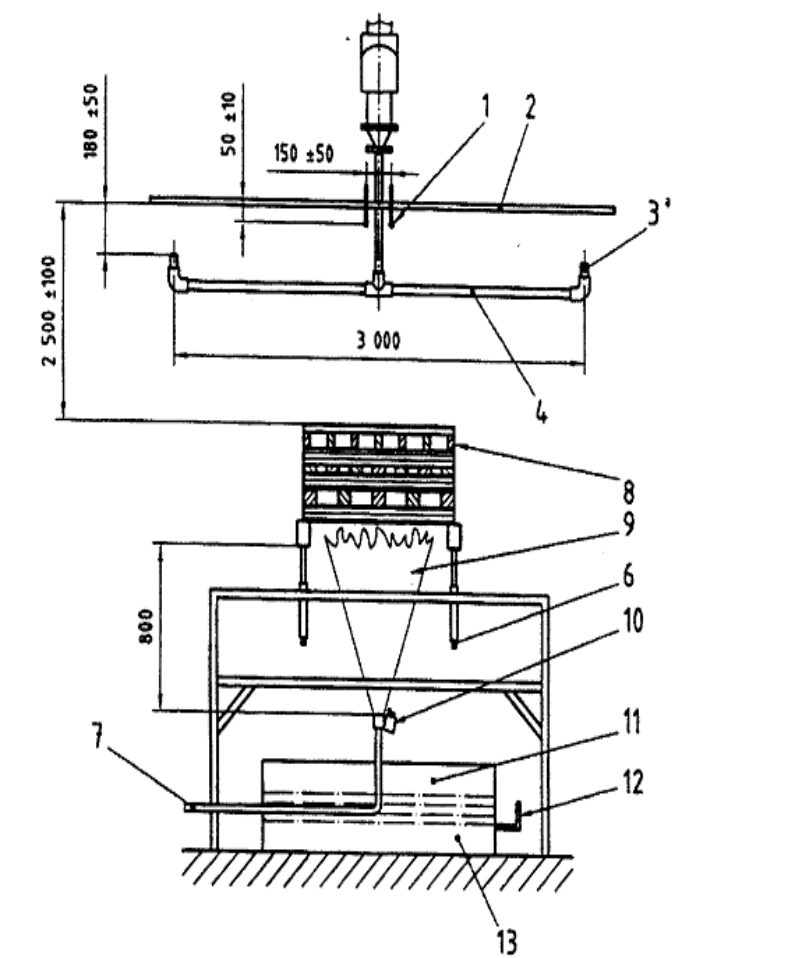

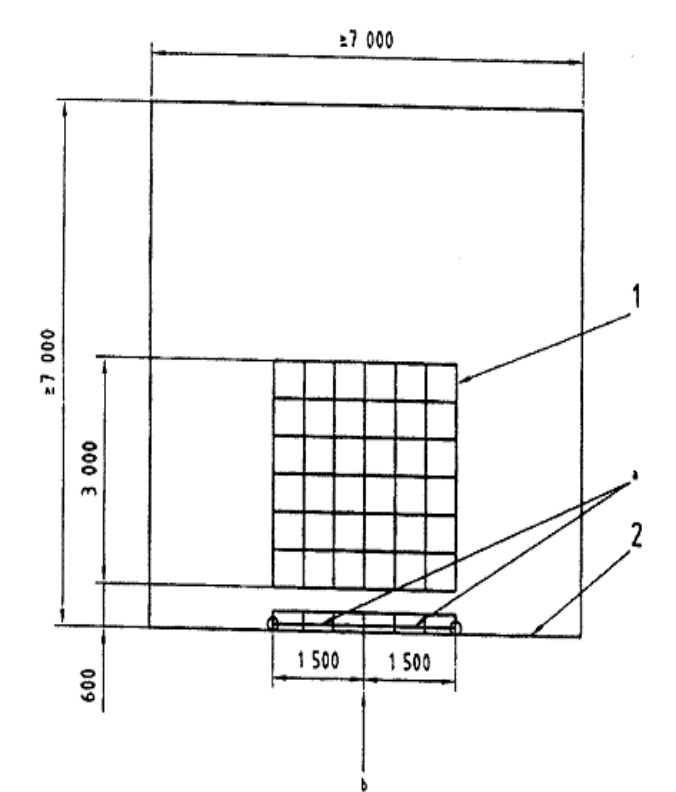

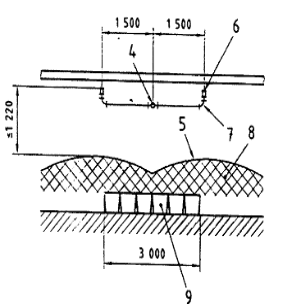

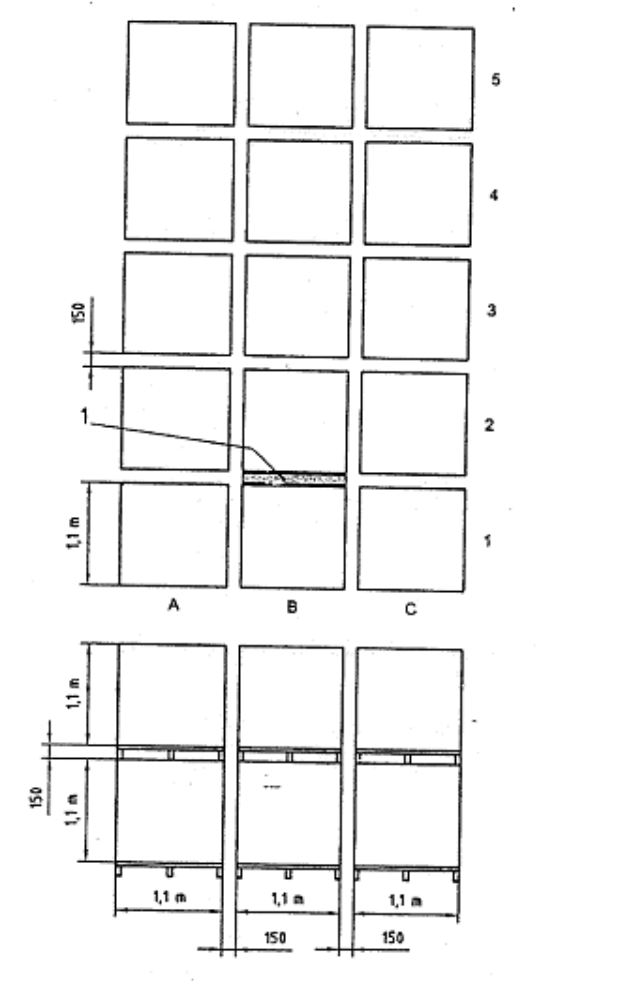

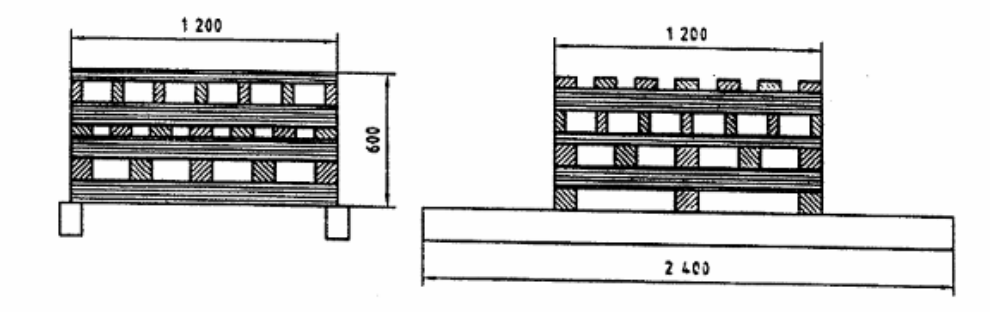

6.18 Hiệu suất chữa cháy cũi gỗ (xem 7.19)

6.18.1 Tất cả các sprinkler có đường kính danh nghĩa của miệng phun 15 mm và 20 mm, trừ sprinkler bên vách, sprinkler phun sương phẳng và sprinkler thông thường, phải kiểm soát được đám cháy cũi gỗ khi được thử theo 7.19. Ví dụ, đối với các sprinkler khô, phải sử dụng chiều dài ngắn nhất được chế tạo cho phép thử này.

6.18.2 Nhiệt độ không khí tại các vị trí đặt các cặp nhiệt điện phải được giảm đi tới nhiệt độ cao hơn nhiệt độ môi trường xung quanh tối đa là 275 °C trong 5 min phun nước đầu tiên.

6.18.3 Nhiệt độ không khí trung bình tại các cặp nhiệt điện không được cao hơn nhiệt độ môi trường xung quanh quá 275 °C đối với bất kỳ khoảng thời gian liên tục 3 min trong thời gian thử còn lại.

6.18.4 Nhiệt độ trung bình đối với khoảng thời gian từ lúc nhiệt độ trần giảm xuống nhiệt độ cao hơn nhiệt độ môi trường xung quanh tối đa là 275 °C tới lúc kết thúc phép thử phải được tính toán bằng cách so sánh diện tích ở dưới đường cong được xác định bởi các nhiệt độ trần đã ghi lại với diện tích bên dưới đường thẳng được vẽ ở điểm nhiệt độ cao hơn nhiệt độ môi trường

xung quanh 275 °C. Diện tích bên dưới đường cong của các nhiệt độ trần được ghi lại phải là diện tích nhỏ hơn trong hai diện tích đã nêu.

6.18.5 Sự mất mát khối lượng của cũi gỗ không được vượt quá 20 %. 6.19 Sự xả trễ (xem 7.20)

Sprinkler phun sương hướng lên trên và hướng xuống dưới không được ngăn cản hoạt động của các sprinkler tiêp giáp khi được thử theo 7.20.

6.20 Khả năng chồng rò rỉ trong 30 ngày (xem 7.21)

Sprinkler không được rò rỉ. móp méo hoặc có hư hỏng cơ khí khác khi chịu tác dụng của áp suất nước đến 2 MPa (20 bar) trong 30 ngày. Trong quá trình thử này và kiêm tra sau đó, các sprinkler phải đáp ứng các yêu câu trong 7.21.

6.21 Độ bền chịu chân không (xem 7.22) Sprinkler không được móp méo, hư hỏng cơ khí hoặc rò rỉ sau khi được thử theo 7.22. 6.22 Góc bảo vệ che chắn nước (xem 7.23)

Bộ phận chắn nước phải tạo ra góc bảo vệ 45 ° hoặc nhỏ hơn cho phần tử phản ứng nhiệt đề tránh nước từ bộ phận chắn nước được xả ra từ sprinkler Ở trên cao (xem Hình 3) va đập hoặc chảy vào phân tử phản ứng nhiệt. Sự tuân theo yêu câu này phải được xác định phù hợp với 7.23.

6.23 Chuyển động quay của bộ phận chắn nước (xem 7.24)

Chuyển động quay của bộ phận chắn nước không được làm thay đổi tải trọng làm việc của sprinkler khi được đánh giá theo 7.24.

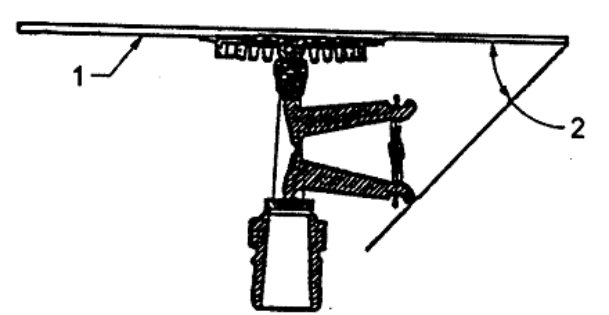

CHÚ DẪN 1 bộ phận chắn nước 2 góc bảo vệ Hình 3 - Góc bảo vệ

6.24 Phản ứng nhiệt của sprinkler lắp chìm có nắp đậy, sprinkler trần và sprinkler lắp chìm (xem 7.25)

6.24.1 Sprinkler lắp chìm có nắp đậy, sprinkler trần và sprinkler lắp chìm phải đáp ứng các yêu câu trong 6.24.2 hoặc 6.24.3.

6.24.2 Khi thử theo 7.25.1, sprinkler lắp chìm có nắp đậy, sprinkler trần và sprinkler lắp chìm phải vận hành sao cho thời gian phản ứng trung bình của ba mẫu thử ở điêu kiện đã qui định không được vượt quá thời gian phản ứng lớn nhất theo lý thuyết được tính toán với việc sử dụng thông tin sau:

a) 3 min, 51 s (3,85 min) đối với sprinkler có nhiệt độ danh định không vượt quá 77 °C;

b) 3 min, 9 s (3,15 min) đối với sprinkler có nhiệt độ danh định từ 79 °C đến 107 °C.

6.24.3 Khi thử theo 7.25.2, sprinkler lắp chìm có nắp đậy, sprinkler trần và sprinkler lắp chìm phải vận hành sao cho thời gian phản ứng trung bình và sai lệch chuẩn không có sự xê dịch tạo ra các giới hạn dung sai theo tính toán thống kê (xem Phụ lục B) với độ tin cậy 95 % các sprinkler được thử không vượt quá các giới hạn dung sai thống kê sau:

a) các giá trị RTI và O theo Bảng 4;

b) nhiệt độ và tốc độ khí theo Bảng 5 - đối với các sprinkler phản ứng tiêu chuẩn và phản ứng đặc biệt thì sử dụng các điều kiện thử 1 đến 9; Đồi với sprinkler phản ứng nhanh thì sử dụng các điều kiện 1 đến 6;

c) giới hạn trên của nhiệt độ cho phép của sprinkler theo Bảng 6.3. d) nhiệt độ môi trường xung quanh trong quá trình thử xem Phụ lục E cho các tính toán mẫu.

Bảng 4 - Tổ hợp của RTI và C lớn nhất cho phép

Bảng 5 - Các điều kiện của thiết bị thử tăng nhiệt động lực học đối với các sprinkler được che đậy, trần và hóc tường

6.25 Chu trình vận hành của sprinkler mở/đóng (xem 7.26)

6.25.1 Chu trình vận hành của sprinkler mở/đóng bao gồm vận hành từ vị trí đóng tới vị trí mở hoàn toàn và lại trở về vị trí đóng. Đôi với một sprinkler mở/đóng không cho phép có vị trí mở một phân. Với 1000 chu trình vận hành, sprinkler phải tuân thủ các yêu câu trong 6.8.1 và lượng rò rỉ không vượt quá 20 ml/min.

6.25.2 Sprinkler mở/đóng, sau khi ngâm 14 ngày trong nước cắt ở nhiệt độ từ 95 °C đến 100 °C, phải vận hành 1000 chu trình khi được thử theo 7.26.1. Sự tuân theo các yêu câu qui định thường được xác định bằng quan sát bằng mắt.

6.25.3 Sprinkler mở/đóng không được có dấu hiệu bị tắc nghẽn khi được vận hành 1000 chu trình theo 7.28.1 và sử dụng nước bị nhiễm bẩn phù hợp với 7.286.2. Ngay sau khi hoàn thành 1000 chu trình, sprinkler phải tuân thủ theo các yêu cầu trong 6.8.1 với lượng rò rỉ không vượt quá 20 ml/min.

. 6.26 Thử chữa cháy đồng vật liệu giấy đối với sprinkler mở/đóng (xem 7.27) Khi được thử theo 7.27, sprinkler mở/đóng phải

a) hạn chế tổn thất khối lượng của khối cactông gợn sóng (xem 7.27.6 đền 7.27.8) trong thời gian 45 min từ khi bất đâu thử không được vượt quá 50 %;

b) làm cho nhiệt độ trần của mỗi cặp nhiệt điện được giảm tới nhiệt độ cao hơn nhiệt độ môi trường xung quanh tối đa là 295 °C trong thời gian 5 min sau khi bắt đâu xả nước;

c) làm cho

1. nhiệt độ trần của mỗi cặp nhiệt điện không cao hơn nhiệt độ môi trường xung quanh quá 295°C trong thời gian quá ba phút liên tiếp, và

2. nhiệt độ trung bình không cao hơn nhiệt độ môi trường xung quanh quá 295 °C từ khi nhiệt độ bắt đầu giảm tới giá trị cao hơn nhiệt độ môi trường tồi đa là 295 °C tới khi kết thúc phép thử, và d) không duy trì ở vị trí trung gian, sự tuân theo các yêu cầu qui định thường được xác định bằng quan sát bằng mắt.

6.27 Khả năng chịu nhiệt độ cao đối với sprinkler mở/đóng (xem 7.28)

Sau khi được xử lý theo 7.28.1, độ thay đổi của hệ số xả trung bình của sprinkler mở/đóng không được vượt quá 10 % so với sprinkler không được xử lý.

6.28 Độ bền chịu nhiệt độ thấp (xem 7.29)

Sprinkler phải chịu được nhiệt độ thấp khi thử theo 7.29. Sau khi chịu tác động của nhiệt độ thấp, sprinkler có thê có hư hỏng nhìn thầy được, có thê có rò rỉ hoặc có thê không có hư hỏng. Sprinkler không có hư hỏng nhìn thầy phải tuân theo 6.8 và phải đáp ứng các yêu câu trong 63.1.

7 Phương pháp thử 7.1 Yêu cầu chung Phải thực hiện các thử nghiệm sau đây đối với mỗi loại sprinkler.

Trước khi thử, phải đệ trình các bản vẽ chính xác của các chỉ tiết và bộ phận lắp cùng với các đặc tính kỹ thuật thích hợp (sử dụng các đơn vị đo lường quốc tế SI). Phải tiền hành các thử nghiệm ở nhiệt độ phòng (20 +5) °C trừ trường hợp đã qui định ở nhiệt độ khác. Sprinkler phải được thử với tất cả các chỉ tiết thành phần theo yêu cầu của thiết kế và lắp đặt. Chương trình thử có tính chất hướng dẫn được minh họa trên Hình 4.

Nếu không có qui định khác, phải áp dụng các dung sai cho trong Phụ lục E. 7.2 Kiểm tra sơ bộ

Phải kiểm tra kết cầu để bảo đảm sự phù hợp với các yêu cầu của điều 4 và 5. 7.3 Kiểm tra bằng mắt

Trước khi thử, phải kiểm tra các sprinkler bằng mắt theo các điểm sau:

a) ghi nhãn;

b) sự phù hợp của sprinkler với bản vẽ và yêu cầu kiểm tra của nhà sản xuất;

c) Khuyết tật nhận thấy được.

ñ

U @ ———-

Ế

Đo Đ:

- @

__ 8prinkler có bầu thủy tỉnh 233 hoặc sprinkler có phần tử dễ chảy 188

a) Chương trình thử cho các sprinkler có một cỡ miệng phun và phạm vi kích thước

,Y

b) Sprinkler cho môi trường có ăn mòn bao c) Sprinkler được chắn nước gôm cả sprinkler được phủ bảo vệ

36 m- ‹œø Q3283H1213) ni d) Sprinkler lắp chìm có nắp đậy e) Sprinkler có vùng bao f) Sprinkler mở/đóng Sprinkler trân hoặc Sprinkler lãp: phủ mở rộng chìm CHÚ DẪN

Số chương trình thử

O Số lượng sprinkler yêu cầu Số chương trình thử

1 kiểm tra sơ bộ (7.2)

22 độ bồn chịu nhiệt (7.15)

2 kiểm tra bằng mắt (7.3)

23 va đập thủy lực (7.16)

3 độ bền của thân (7.4)

24 rung (7.17)

4 thử khả năng chống rò rỉ và độ bền thủy tĩnh (7.5) 5 thử chức năng (7.6)

25 va đập (7.18)

26 Thử chữa cháy cũi gỗ (7.19) 27 sự xả trễ (7.20)

6 nhiệt độ làm việc (7.7)

28 rò rỉ trong 30 ngày (7.21)

7 tăng nhiệt động lực học (7.7.2) 8 hệ số dẫn (7.7.2.2)

29 thử chân không (7.22)

30 chuyển động quay của bộ phận chắn nước (7.24)

9 khả năng chịu nhiệt (7.8.1)

31 phản ứng nhiệt của sprinkler lắp chìm có nắp đậy, sprinkler trân và sprinkler lắp chìm (7.24)

10 khả năng chịu nhiệt (7.8.2)

11 khả năng chịu nhiệt của sprinkler được phủ bảo vệ (7.8.3)

32 phản ứng nhiệt của sprinkler có vùng bao phủ mở rộng (7.25)

12 sự thay đổi nhiệt độ đột ngột (sóc nhiệt) (7.9)

33 thử chữa cháy của sprinkler có vùng bao phủ mở rộng (7.26)

13 lưu lượng nước (7.11) 14 phân bố nước (7.12)

34 làm ướt tường (7.27)

35 chu trình vận hành của sprinkler mở/đóng (7.26)

15 ăn mòn do ứng suất (7.13.1) 16 ăn mòn do sunfua đioxit (7.13.2)

36 thử chữa cháy đồng vật liệu giấy của sprinkler mở/đóng (7.27)

37 khả năng chịu nhiệt độ cao của sprinkler mở/đóng (7.28)

38 độ bền của phần tử nhả (7.9)

17 ăn mòn do sunfua đioxit của sprinkler được phủ bảo vệ (7.13.2)

18 sương có muối (7.13.3) 19 sương có muối, phủ bảo vệ (7.13.3.2) 20 không khí ẩm (7.13.4)

21 nhiệt độ thấp của sprinkler được phủ bảo vệ (7.14.2)

° yêu cầu 50 sprinkler có bầu thủy tinh hoặc 10 sprinkler có phần tử dễ chảy

° yêu cầu 55 sprinkler có bầu thủy tỉnh hoặc 10 sprinkler có phần tử dễ chảy

Cần có các sprinkler bỗ sung và các phép thử cho b) đến f)

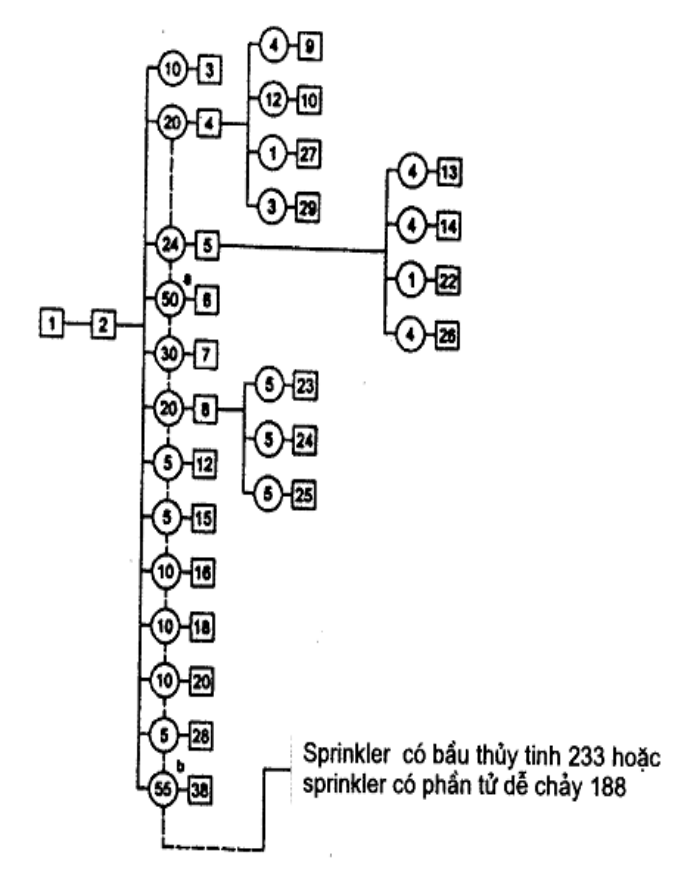

Hình 4 - Các chương trình thử sprinkler

7.4 Tải trọng làm việc và thử độ bền của thân sprinkler (xem 6.6)

7.4.1 Phải đo tải trọng làm việc đối với ít nhất là 10 sprinkler bằng cách lắp đặt cần thận từng sprinkler lên máy thử kéo/nén ở nhiệt độ phòng và tác dụng lực tương đương với áp suât thủy

lực 1,2 MPa (12 bar) tại cửa nạp.

Bằng cách khác, có thể xác định tải trọng làm việc bằng cách đo tải trọng lắp ráp và cộng với giá trị tính toán hoặc đo được của lực tương đương với áp suất thủy tĩnh 1,2 MPa (12 bar) tại cửa nạp.

7.4.2 Dùng đồng hồ chỉ báo có sai lệch của số đọc chính xác đến 0,01 mm để đo sự thay đồi chiêu dài của sprinkler giữa các điểm chịu tải của thân sprinkler. Phải tránh hoặc phải tính đến dịch chuyên chuôi có ren của sprinkler trong ông lót có ren của máy thử.

7.4.3 Giảm áp suất thủy lực và tháo phần tử phản ứng nhiệt của sprinkler bằng phương pháp thích hợp. Khi sprinkler nguội đến nhiệt độ phòng, dùng đồng hồ chỉ báo để thực hiện phép đo thứ hai.

7.4.3.1 Đặt tải trọng cơ học tăng dần vào sprinkler với tốc độ không vượt quá 500 N/min tới khi số chỉ thị của đồng hồ tại đầu mút có sai lệch của sprinkler trở về giá trị ban đầu đạt được bằng tải trọng thủy tĩnh. Ghi lại tải trọng cơ học cần thiết để đạt tới như tải trọng làm việc.

7.4.3.2 Tăng dần tải trọng tác dụng với tốc độ không vượt quá 500 N/min tới khi đạt được giá trị bằng hai lần tải trọng làm việc trung bình. Duy trì tải trọng này trong (15 + 5) s.

7.4.3.3 Dỡ bỏ tải trọng và so sánh độ giãn dài dư với yêu cầu của 6.6.1. 7.5 Thử khả năng chống rò rỉ và độ bền thủy tĩnh (xem 6.8)

7.5.1 Cho 20 sprinkler chịu tác dụng của áp suất nước 3 MPa (30 bar). Tăng áp suất từ 0 MPa đến 3 MPa (0 bar đến 30 bar) với tốc độ (0,1 +0,03) MPa/s [ (1 + 0,3) bar/s], duy trì áp suất ở 3 MPa (30 bar) trong thời gian 3 min và sau đó cho phép giảm tới 0. Sau khi áp suất đã giảm tới 0 lại tăng áp suất lên 0,05 MPa (0,5 bar) trong khoảng thời gian không lớn hơn 5 s. Duy trì áp suất này trong 15 s và sau đó lại tăng áp suất lên đến 1 MPa (10bar) với tốc độ tăng (0,1 + 0,03) MPazs [ (1 + 0,25) bar/s] và duy trì áp suất này trong 15 s. Mỗi sprinkler phải đáp ứng yêu cầu của 6.8.1.

7.5.2 Theo sau phép thử 7.5.1, phải cho 20 sprinkler chịu tác dụng của áp suất nước 4,8 MPa (48 bar). Đỏ đầy nước ở (20 + 5) °C vào miệng sprinkler và cho sprinkler thông hơi với không khí. Tăng áp suât đến 4,8 MPa (48 bar) với tốc độ không vượt quá 2,0 MPa/min (20 bar/min). Duy trì áp suất mức 4,8 MPa (48 bar) trong 1 min. Sprinkler phải đáp ứng các yêu câu 6.8.2.

7.6 Thử về chức năng (xem 6.5.1)

7.6.1 Sprinkler có nhiệt độ mở nhỏ hơn 78 °C, bao gồm cả sprinkler khô có thể chứa được trong thiết bị thử, phải được nung nóng trong lò. Trong khi được nung nóng, các sprinkler phải chịu tác dụng của từng áp suất nước qui định trong 7.6.3 tại miệng vào của chúng. Lò nung được chỉ dẫn trên Hình 5. Nhiệt độ của lò phải được tăng đến (400 + 20) °C trong 3 min ở khu vực đặt sprinkler.

7.6.2 Sprinkler có nhiệt độ nhả cao hơn và sprinkler khô phải được nung nóng bằng nguồn nhiệt thích hợp. Tiếp tục nung nóng cho đến khi sprinkler hoạt động.

7.6.3 Tiến hành thử 8 sprinkler cho mỗi vị trí lắp đặt thông thường và tại mỗi một trong các áp suất sau (tông sô là 24 sprinkler):

- 0,035 MPa (0,35 bar) cho tắt cả các sprinkler khác với sprinkler khô hướng lên trên, hoặc 0,050 MPa (0,5 bar) cho các sprinkler khô hướng lên trên;

- 0,35 MPa (3,5 bar); - 1,2 MPa (12 bar).

Áp suất phun thành dòng ít nhất phải bằng 75 % áp suất làm việc ban đầu. Nhiệt độ lò phải được đo ở khu vực đặt sprinkler. 7.6.4 Nếu xảy ra sự lắng cặn ở bắt cứ mức áp suất và vị trí lắp đặt nào thì phải tiền hành thử

thêm 24 sprinkler nữa ở các vị trí và áp suất đó. Tổng số sprinkler ở đó xảy ra sự lắng cặn không được vượt quá 1 trong sô 32 sprinkler được thử tại áp suất và vị trí lắp đặt đó.

7.6.5 Hiện tượng lắng cặn được xem là đã xảy ra khi một hoặc nhiều thành phần được thải ra băn vào bộ phận kết câu hướng dòng làm cho sự phân bố nước không đáp ứng yêu câu của 6.4.2 sau khoảng thời gian qui định trong 6.5.1.

7.6.6 Đề kiểm tra độ bền của bộ phận hướng dòng, tiền hành thử chức năng đi với 3 sprinkler cho môi vị trí lắp đặt thông thường với áp suất 1,2 MPa (12 bar). Cho nước chảy ở áp suất 1,2 MPa (12 bar) trong thời gian 15 min.

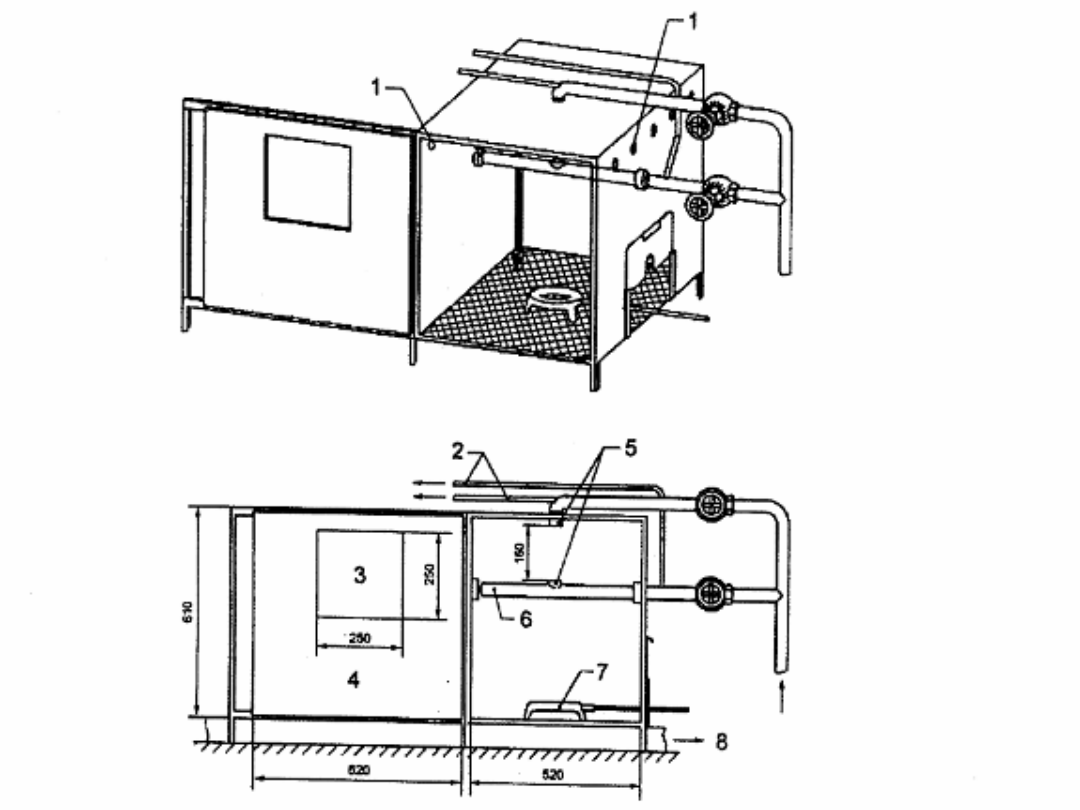

Kích thước tính bằng milimét

- CHÚ DÃN 1 các lỗ thông gió của lò 5 đầu nối ren với sprinkler 2 ống đo 6 ống tháo được cho sprinkler hướng lên trên 3 cửa số 7 nguồn nhiệt 4 cửa ra vào 8 xả nước

Hình 5 - Lò thử điển hình cho thử chức năng 7.7 Thử nhiệt độ làm việc (xem 6.3) 7.7.1 Thử vận hành tĩnh Nung nóng 15 sprinkler có bầu thủy tỉnh hoặc 10 sprinkler có phần tử dễ chảy từ nhiệt độ (20 + 5) °C tới nhiệt độ thấp hơn nhiệt độ làm việc danh nghĩa \2o¿2) °C. Tốc độ tăng nhiệt độ không

được vượt quá 20 °C/min và nhiệt độ phải được duy trì trong 10 min. Sau đó lại tăng nhiệt độ lên với tốc độ (0,5 + 0,1) °C/min tới khi sprinkler hoạt động (vận hành).

Nhiệt độ làm việc danh nghĩa phải được xác định với thiết bị có độ chính xác + 0,25 % trị số nhiệt độ danh nghĩa.

Phép thử phải được tiền hành trong bề chất lỏng. Sprinkler có nhiệt độ làm việc danh nghĩa < 80°C phải được thử trong bê nước đã khử chất khoáng. Sprinkler có phân tử phản ứng nhiệt làm việc ở nhiệt độ cao hơn phải được thử trong bê dâu thực vật, glycerine hoặc dâu tông hợp. Sprinkler phải được đặt trong bể chất lỏng ở vị trí thẳng đứng và được nhúng chìm hoàn toàn với lớp chất lỏng phủ lên trên dầy lô )mm. Vùng thử được định vị bên dưới bề mặt chất lỏng, ở mức tâm hình học của bầu thủy tỉnh hoặc phần tử dễ chảy. Nếu có thể thực hiện được thì vùng thử phải ở bên dưới bề mặt chất lỏng và cách mức bề mặt chất lỏng không nhỏ hơn (40 + 5) mm. Sai lệch nhiệt độ trong vùng thử phải ở trong khoảng + 0,25 °C.

Sự phá vỡ bất cứ một bầu thủy tỉnh nào trong quá trình tăng nhiệt độ qui định sẽ tạo ra hoạt

động của sprinkler. Sự phá vỡ một phần của bầu thủy tinh không dẫn đến hoạt động của sprinkler thì phải thực hiện một phép thử chức năng bỗ sung (xem 6.5.1).

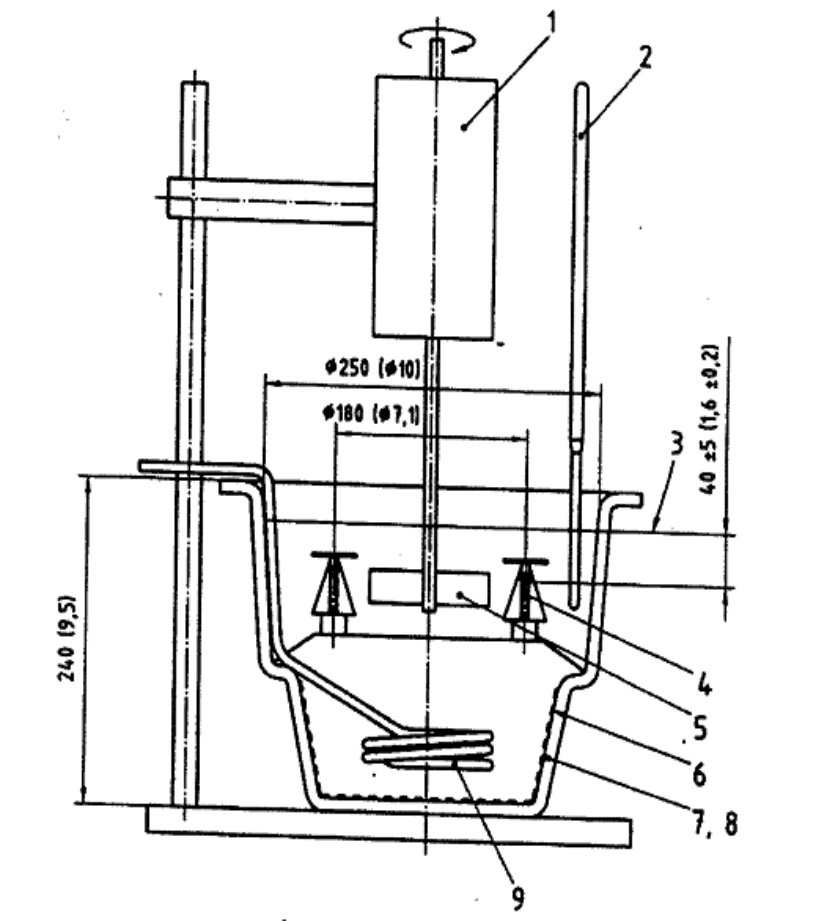

Ví dụ về một bể chất lỏng tiêu chuẩn được giới thiệu trên Hình 6. Sử dụng dụng cụ đo nhiệt độ trong phòng thí nghiệm được hiệu chuẩn cho độ sâu nhúng chìm 40 mm để xác định nhiệt độ chất lỏng trong các thử nghiệm ở bề và nhiệt độ làm việc. Bầu nhiệt kế phải được giữ ở mức cùng với các bộ phận làm việc của sprinkler bằng một giá đỡ. Đề kiểm soát nhiệt độ trong bể có thể sử dụng cặp nhiệt điện PT100 DIN EN 60751.

== ==_

38250 ưm L s1 647/1 Ï ơn

40 (1,6 25 +0,2)

..240 (9,5)

a) Bộ phận lắp đặt cho 10 đến 15 sprinkler

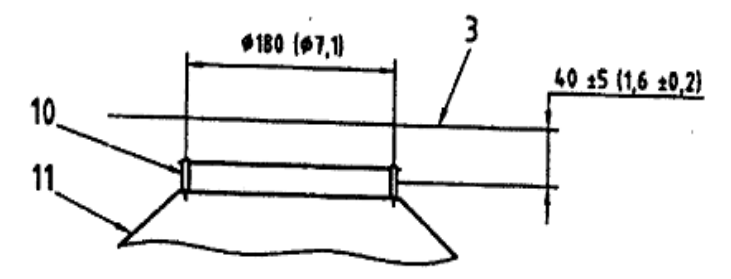

b) Vòng đỡ cho 50 sprinkler có bầu thủy tinh

CHÚ DẪN

1 bộ phận khuấy tốc độ 150 Vg/min 7 bình thủy tỉnh tiêu chuẩn

2 nhiệt kế được hiệu chuân cho độ sâu nhúng. 8 bình khử ẩm ¿ 250 (10) dung tích chất lỏng chìm 40 mm (1,6) và PT - 100 xâp xỉ 7

3 mức chất lỏng 9 bộ sấy nóng nhúng chìm

5n đỡ 10 sprinkler 3/4 "hoặc 15 sprinkler 10 các bầu thủy tinh

5 1 cánh kép 100mmx20mm(3,9x8) 11 vòng đỡ 50 bầu thủy tỉnh

6 lưới sàng

Hình 6 - Bể chất lỏng 7.7.2 Thử tăng nhiệt động lực học (Xem 6.14) 7.7.2.1 Thử làm nguội đột ngột

7.7.2.1.1 Thực hiện 10 phép thử làm nguội đột ngột khi dùng một trị số nhiệt độ danh nghĩa ở hướng chuẩn và hướng trường hợp xấu nhất. Tiền hành thử làm nguội đột ngột thêm 10 mẫu thử ở hướng có dịch chuyển như qui định trong 772.12 đến 7.7.2.1.4. Phải tính toán RTI theo 7.7.2.3 và 7.7.2.4 cho mỗi hướng. Đối với tắt cả các trị số nhiệt độ danh nghĩa còn lại, phải tiền hành thử 10 mẫu thử cho mỗi trị số nhiệt độ danh nghĩa theo hướng chuẩn.

Thử làm nguội đột ngột được tiền hành bằng cách dùng giá đỡ sprinkler bằng đồng thau được thiết kế sao cho sự tăng nhiệt độ của giá đỡ hoặc của nước (khi đo bởi một cặp nhiệt điện, nhiệt tiêu tán và hấp thụ vào giá đỡ theo hướng tỏa tròn ra ngoài cách đường kính vòng chân ren trong không quá 8 mm hoặc bởi một cặp nhiệt điện được định vị trong nước tại tâm miệng vào của sprinkler) không được vượt quá 2 °C trong thời gian thử làm nguội đột ngột riêng biệt đến khi thời gian phản ứng 55 s. Nếu thời gian phản ứng lớn hơn 55 s thì nhiệt độ của giá đỡ hoặc của nước tính bằng °C không được tăng quá 0,038 lần thời gian phản ứng tính bằng giây đối với khoảng thời gian của một phép thử làm nguội đột ngột riêng biệt.

Dùng 1 đền 1,5 lớp bọc bằng vật liệu bịt kín PTFE để bọc vào ren của sprinkler được thử. Sprinkler phải được vặn ren vào giá đỡ với momen xoắn (15 + 3) Nm. Mỗi sprinkler phải được lắp vào nắp che của khoang thử dạng ống và được lưu giữ trong một phòng trong thời gian không ít hơn 30 min để cho phép sprinkler và nắp che đạt tới nhiệt độ môi trường xung quanh. Trước khi thử, đưa ít nhất là 25 ml nước đã được ồn định hóa đến nhiệt độ môi trường xung quanh vào miệng của sprinkler.

Tắt cả các sprinkler phải được thử với đầu vào của mỗi mẫu thử được nối với nguồn có áp suất 0,05 MPa (0,5bar).

Để đánh giá các sprinkler khô phải sử dụng chiều dài chế tạo ngắn nhất.

Để đo được thời gian phản ứng, phải sử dụng thiết bị đo thời gian có độ chính xác + 0,01 s với các cơ câu đo thích hợp đề đo thời gian từ khi sprinkler được làm nguội đột ngột trong ông thử tới khi nó hoạt động.

Phải sử dụng ống thử có điều kiện lưu lượng không khí và nhiệt độ tại khoang thử (vị trí sprinkler) được lựa chọn trong phạm vi các điều kiện thích hợp được cho trong Bảng 6. Để giảm thiểu sự thay đổi bức xạ giữa cảm biến và các đường giới hạn dòng khí, khoang thử của thiết bị phải được thiết kế để hạn chế các ảnh hưởng bức xạ trong khoảng + 3 % các giá trị tính toán của RTI.

Phải lựa chọn các điều kiện của ống thử để hạn chế sai sót lớn nhất cho trước của thiết bị đến 3%. Phạm vi các điều kiện làm việc cho phép của ống thử được giới thiệu trong Bảng 8. Điều kiện làm việc đã lựa chọn phải được duy trì trong khoảng thời gian thử như đã qui định trong các chú thích a và b cuôi Bảng 6. CHÚ THÍCH Phương pháp được kiến nghị đề xác định các ảnh hưởng bức xạ là tiền hành các phép thử làm nguội đột ngột so sánh trên mẫu thử kim loại bôi đen (độ phát xạ cao) và mẫu thử kim loại được đánh bóng (độ phát xạ thấp). Bảng 6 - Phạm vi các điều kiện thử làm nguội đột ngột ở khoang thử (vị trí lắp sprinkler)

7.7.2.1.2 Các sprinkler phản ứng tiêu chuẩn phải được thử ở dịch chuyển góc 15° so với hướng trường hợp xấu nhất.

7.7.2.1.3 Các sprinkler phản ứng đặc biệt phải được thử ở dịch chuyển góc 20° so với hướng trường hợp xâu nhất.

7.7.2.1.4 Các sprinkler phản ứng nhanh phải được thử ở dịch chuyển góc 25° so với hướng trường hợp xấu nhất.

7.7.2.1.5 RTI được tính toán theo qui định trong 7.7.2.3 và 7.7.2.4 cho hướng thích hợp.

7.7.2.1.6 Nếu một kết cấu sprinkler chịu tác dụng của nhiều trị số nhiệt độ thì hướng trường hợp xâu nhất và hệ sô C phải được xác định băng thử nghiệm chỉ ở một trị sô nhiệt độ.

7.7.2.2 Xác định hệ số dẫn (C)

7.7.2.2.1 Yêu cầu chung

Phải xác định hệ số dẫn (C) bằng phép thử làm nguội đột ngột kéo dài (xem 7.7.2.2.2) hoặc phép thử chịu tác động nghiêng kéo dài (xem 7.7.2.2.3).

7.7.2.2.2 Thử làm nguội đột ngột kéo dài

Thử làm nguội đột ngột kéo dài là quá trình thử lặp lại để xác định C và có thể cần đền 20 mẫu sprinkler. Phải sử dụng một mẫu sprinkler mới cho môi phép thử trong công đoạn thử này nêu mẫu không hoạt động trong quá trình thử làm nguội đột ngột kéo dài.

Dùng 1 đến 1,5 lớp bọc bằng vật liệu bịt kín PTFE để bọc vào ren của sprinkler được thử. Sprinkler phải được vặn ren vào giá đỡ với momen xoắn (15+3)Nm. Mỗi sprinkler được lắp trên nắp che của đoạn ông thử và được giữ trong phòng điêu hòa đề cho phép sprinkler và nắp che đạt tới nhiệt độ môi trường xung quanh trong khoảng thời gian không ít hơn 30 min.

Trước khi thử phải nạp vào miệng vào của sprinkler ít nhất là 25 ml nước đã được điều hòa tới nhiệt độ môi trường xung quanh.

Tắt cả các sprinkler phải được thử với miệng vào của mỗi mẫu được nối với nguồn có áp suất 0,05 MPa (0,5 bar).

Phải tiền hành thử với các sprinkler khô có chiều dài chế tạo ngắn nhất.

Phải sử dụng thiết bị đo thời gian có độ chính xác đền + 0,01 s với các bộ phận đo thích hợp để xác định thời gian từ khi sprinkler được làm nguội đột ngột trong ông thử đến khi sprinkler hoạt động và được dùng làm thời gian phản ứng.

Nhiệt độ của giá đỡ phải được duy trì ở (20 + 0,5) °C trong thời gian của mỗi phép thử. Tốc độ không khí trong đoạn ống thử ở vị trí sprinkler phải duy trì với sai số + 2 % tốc độ đã lựa chọn. Nhiệt độ không khí phải được lựa chọn và duy trì trong quá trình thử theo qui định trong Bảng 7. Phạm vi các điều kiện làm việc cho phép của ống thử được giới thiệu trong Bảng 7. Điều kiện làm việc đã lựa chọn phải được duy trì trong thời gian thử với dung sai qui định trong Bảng 7.

Bảng 7 - Phạm vi các điều kiện thử để xác định hệ số dẫn (C) ở khoang thử (vị trí

sprinkler) Nhiệt độ tính bằng độ C (°C)

Để xác định C, sprinkler phải được nhúng ngập trong luồng không khí thử ở các tốc độ không khí khác nhau trong thời gian tối đa là 15 min. Lựa chọn các tốc độ sao cho sự hoạt động (vận hành) diễn ra giữa hai tốc độ thử liên tiếp. Đó là hai tốc độ được xác lập để quá trình hoạt động không

diễn ra ở tốc độ thấp hơn (u,) trong thời gian 15 min thử. Sự hoạt động phải diễn ra ở tốc độ cao

hơn (un) tiếp sau trong giới hạn 15 min. Nếu sprinkler không vận hành ở tốc độ cao nhất thì lựa chọn nhiệt độ không khí theo Bảng 7 cho phạm vi nhiệt độ cao hơn tiếp sau.

Nếu C được xác định nhỏ hơn 0,5 (m/s)®° thì giả định giá trị C bằng 0,25 (m/s)°° để tính toán các giá trị RTI.

Việc lựa chọn tốc độ thử phải bảo đảm cho: (uwu, 5 <1,1

Giá trị C theo thử nghiệm là giá trị trung bình của các giá trị được tính toán ở hai tốc độ theo phương trình sau:

C=(4TyATaa- 1) uÈ trong đó

AT, là nhiệt độ khí (không khí) thực tế trừ đi nhiệt độ giá đỡ (T„„), tính bằng °C (xem 7.7.1 và 7.7.2.1);

ATaa là nhiệt độ làm việc trung bình của thùng chất lỏng trừ đi nhiệt độ giá đỡ, tính bằng °C (xem 7.7.1và7.7.2.1);

u là tốc độ không khí thực tế trong đoạn thử, tính bằng mét trên giây.

Giá trị C của sprinkler được xác định bằng phương pháp lặp lại và xếp nhóm cùng loại diễn ra ba lằn và tính toán giá trị trung bình số học của ba giá trị C. Giá trị C này của sprinkler được dùng để tính toán tất cả các giá trị RTI định hướng chuẩn cho việc xác định sự phù hợp với 6.14.

Tính toán mẫu được giới thiệu trong C.1. 7.7.2.2.3 Thử chịu tác động nghiêng kéo dài

Thử chịu tác động nghiêng kéo dài để xác định thông số C phải được tiền hành trong đoạn thử của ông hút gió và với các yêu cầu về nhiệt độ trong giá đỡ sprinkler như đã qui định cho phép thử tăng nhiệt động lực học. Việc xử lý điều hòa ban đâu các sprinkler là không cân thiết.

Phải tiền hành thử 10 mẫu cho mỗi loại sprinkler, tất cả các sprinkler được định vị theo hướng chuẩn. Lúc bắt đầu thử làm nguội đột ngột các sprinkler trong luồng không khí có tốc độ không đổi 1 m/s + 10 % và nhiệt độ không khí ở nhiệt độ làm việc danh nghĩa của sprinkler.

Nhiệt độ không khí sau đó phải được tăng lên với tốc độ (1 + 0,25) °C/min tới khi sprinkler hoạt động. Phải kiểm soát nhiệt độ, tốc độ không khí và nhiệt độ giá đỡ từ khi bắt đầu việc nâng nhiệt độ này và phải đo và ghi lại các nhiệt độ và tốc độ này khi sprinkler hoạt động.

Giá trị C được xác định là giá trị trung bình của 10 giá trị thử khi sử dụng cùng một phương trình như trong 7.7.2.2.2:

C=(4TyATaa- 1) uÈ Phương pháp này thích hợp cho các sprinkler với tất cả các nhiệt độ làm việc danh nghĩa. 7.7.2.3 Tính toán giá trị RTI Phương trình dùng để xác định RTI như sau: 05Í 05 Inh-AT,(1+C/u®5)/ AT, | trong đó t là thời gian phản ứng của sprinkler, tính bằng giây;

u là tỐc độ không khí thực tế trong đoạn thử của ống thử theo Bảng 6, tính bằng mét trên giây;

ATaa là nhiệt độ làm việc trung bình bể chất lỏng của sprinkler trừ đi nhiệt độ môi trường xung quanh, tính băng °C (xem 7.7.2.1);

4T, là nhiệt độ không khí thực tế trong đoạn thử trừ đi nhiệt độ môi trường xung quanh tính bằng C là hệ số dẫn được xác định trong 7.7.2.2.

Tính toán mẫu được giới thiệu trong C.2.1.

7.7.2.4 Xác định RTI cho hướng trường hợp xấu nhất

Việc tính toán RTI cho hướng trường hợp xấu nhất cần đến hệ số dẫn C cho hướng trường hợp xấu nhất, hệ số này lớn hơn hệ số C cho hướng chuẩn bởi một số nhân. Số nhân này bằng tỷ số của RTI trung bình cho hướng trường hợp xấu nhất và RTI trung bình cho hướng chuẩn. Vì vậy biểu thức của phép thử làm nguội đột ngột sẽ phù hợp với RTI trong hướng trường hợp xấu nhất và có thể được giải theo cách lặp lại (gần đúng dần).

Tính toán mẫu được giới thiệu trong C.2.2.

Trong trường hợp các sprinkler phản ứng nhanh, nếu không tìm được lời giải cho RTI trong hướng trường hợp xấu nhất thì phải lặp lại thử nghiệm làm nguội đột ngột trong hướng trường hợp xấu nhất khi sử dụng các điều kiện thử làm nguội đột ngột trong các cột có tên gọi "Sprinkler có phản ứng đặc biệt" của Bảng 6.

7.8 Thử khả năng chịu nhiệt (xem 6.9) 7.8.1 Sprinkler có bầu thủy tỉnh (xem 6.9.1)

Nung nóng bốn sprinkler có bầu thủy tỉnh với nhiệt độ mở (làm việc) danh nghĩa < 80 °C trong bề nước đã khử chất khoáng từ nhiệt độ (20 + 5) °C tới nhiệt độ thấp hơn nhiệt độ làm việc danh nghĩa (20 + 2) °C. Tốc độ tăng nhiệt độ không được vượt quá 20 °C/min. Sprinkler có phần tử mở làm việc ở nhiệt độ cao hơn phải được thử trong glycerine, dầu thực vật hoặc dầu tổng hợp.

Nhiệt độ trên, sau đó phải được tăng lên với tốc độ 1 °C/min đến nhiệt độ mà bọt khí biến mắt hoặc đến nhiệt độ thấp hơn giới hạn dưới của phạm vi dung sai nhiệt độ làm việc 5 °C, lầy nhiệt độ nào thấp hơn. Lấy sprinkler ra khỏi bễ chất lỏng và làm nguội trong không khí cho đến khi bọt khí lại được tạo ra. Trong thời gian làm nguội, đầu nhọn của bầu thủy tinh (đầu mút bịt kín) phải hướng xuống dưới.

Phép thử này phải được thực hiện bồn lần cho từng sprinkler. 7.8.2 Sprinkler không được phủ bảo vệ (xem 6.9.2)

Cho 12 sprinkler không được phủ bảo vệ chịu tác động trong thời gian 90 ngày của nhiệt độ môi trường cao có trị số thấp hơn nhiệt độ làm việc danh nghĩa 11 °C hoặc của nhiệt độ cho trong Bảng 7, lầy trị số nhiệt độ nào thấp hơn nhưng không được nhỏ hơn 49 °C. Nếu tải trọng làm việc phụ thuộc vào áp suất làm việc thì phải thử các sprinkler ở áp suất 1,2 MPa (12 bar). Sau khi chịu tác động, bồn sprinkler phải tuân theo các yêu cầu trong 6.8.1 và 6.14.3, bồn sprinkler phải tuân theo các yêu cầu trong 6.5.1 [hai ở áp suất 0,35 MPa (3,5 bar) và hai ở áp suất 1 MPa (10 bar)] và hai sprinkler phải tuân theo các yêu cầu trong 6.3. Nếu một sprinkler không đạt yêu cầu của một phép thử thì phải tiền hành thử tám sprinkler bồ sung thêm như đã qui định ở trên đối với phép thử không đạt yêu cầu này. Toàn bộ tám sprinkler phải qua được thử nghiệm.

7.8.3 Sprinkler được phủ bảo vệ (xem 6.9.3)

Ngoài phép thử như trong 7.8.2 đối với sprinkler không được phủ bảo vệ, tiền hành thử 12 sprinkler được phủ bảo vệ theo 7.8.2 với nhiệt độ qui định trong Bảng 8 cho các sprinkler được phủ bảo vệ.

Tiến hành thử trong 90 ngày. Trong thời gian này cứ 7 ngày một làn phải lắy các sprinkler ra khỏi lò nung và làm nguội từ 2 h đến 4h. Sau thời gian làm nguội, các mẫu phải được kiểm tra. Sau 90 ngày chịu tác động, bồn mẫu sprinkler phải tuân theo các yêu cầu trong 6.8.1, bốn mẫu sprinkler phải tuân theo các yêu cầu trong 6.5.1 [hai ở áp suất 0,35 MPa (3,5 bar) và hai ở áp

suất 1 MPa (10 bar)] và bồn sprinkler phải tuân theo các yêu cầu trong 6.3. Nếu một sprinkler không đạt yêu câu của một phép thử thì phải tiên hành thử tám sprinkler bô sung thêm như đã qui định ở trên đôi với phép thử không đạt yêu câu này. Toàn bộ tám sprinkler phải qua được thử nghiệm. Bảng 8 - Nhiệt độ thử đối với các sprinkler được phủ và không được phủ bảo vệ Nhiệt độ tính bằng °C

7.9 Thử thay đồi nhiệt độ đột ngột (sóc nhiệt độ) đối với sprinkler có bầu thủy tinh (xem 6.10)

7.9.1 Trước khi bắt đầu thử, điều hòa ít nhất là năm sprinkler ở nhiệt độ (20 + 5) °C trong thời gian ít nhất là 30 min.

7.9.2 Sprinkler có nhiệt độ làm việc danh nghĩa nhỏ hơn hoặc bằng 80 °C phải được thử trong bề nước đã khử chất khoáng. Sprinkler có phần tử mở làm việc ở nhiệt độ cao hơn phải được thử trong bề glycerine, dầu thực vật hoặc dầu tổng hợp. Nhiệt độ của bể phải thấp hơn nhiệt độ giới hạn dưới của phạm vi dung sai nhiệt độ làm việc của sprinkler (10 + 5) ˆC. Sau 5 min, phải lắy các sprinkler ra khỏi bễ và lập tức ngâm chúng vào bề chất lỏng khác (nước đã khử chất khoáng), với đầu bịt kín của bầu thủy tinh hướng xuống dưới, ở nhiệt độ (10 + 5) °C. Sau đó tiền hành thử sprinkler theo 6.5.1.

7.10 Thử độ bền của phần tử nhả (xem 6.7) 7.10.1 Yêu cầu chung

Phải định vị một cách riêng biệt ít nhất là 55 bầu thủy tinh có cùng một kết cầu cho mỗi loại bầu trong đồ gá thử có sử dụng các bộ phận tựa (đỡ) sprinkler. Sau đó mỗi bầu thủy tinh phải chịu tác dụng của một lực tăng dần đều với tốc độ (250 + 25) N/s trên máy thử tới khi bầu thuỷ tinh bị phá hủy.

Phải tiền hành mỗi thử nghiệm với bầu thủy tinh được lắp trên các bộ phận tựa mới. Các bộ phận tựa có thể được gia có ở bên ngoài hoặc được chế tạo từ thép đã tôi cứng (độ cứng Rockwell O 44 + 6) phù hợp với đặc tính kỹ thuật của nhà sản xuất sprinkler để ngăn ngừa sự đỗ gục xuống nhưng không cản trở sự phá hủy bầu thủy tinh. Ghi lại lực ép vỡ đối với mỗi bầu thủy tinh.

Sử dụng 50 kết quả độ bền thấp nhất đo được của bầu thủy tinh, tính toán độ bền trung bình và giới hạn dưới của dung sai (LTL) đối với độ bền của bầu thủy tỉnh (xem Phụ lục C). Sử dụng các giá trị tải trọng làm việc ghi được trong 7.4.1, tính toán giới hạn trên của dung sai (UTL) đối với tải trọng làm việc cho phần tử nhả của sprinkler (xem Phụ lục B). Kiểm tra sự tuân thủ theo 6.7.1.

7.10.2 Phần tử dễ chảy

7.10.2.1 Xác định sự tuân thủ các yêu cầu trong 6.7.2 a) bằng cách cho ít nhất là 10 mẫu thử chịu tác dụng của tải trọng bằng 15 lần tải trọng thiết kế lớn nhất trong 100 h. Không được sử dụng các hư hỏng không bình thường, nghĩa là các hư hỏng không có liên quan tới việc đánh giá vật liệu dễ chảy.

7.10.2.2 Xác định sự tuân thủ các yêu cầu trong 6.7.2 b) bằng cách cho các phần tử phản ứng nhiệt dễ chảy chịu tác dụng của các tải trọng vượt quá tải trọng thiết kế lớn nhất Lạ, tải sẽ gây ra hư hỏng trong và sau 1000 h (xem Phụ lục C). Phải cho ít nhất là 10 mẫu thử chịu tác dụng của các tải trọng khác nhau tới 15 làn tải trọng thiết kế lớn nhất. Loại bỏ các hư hỏng không bình thường. Vẽ đường cong hồi qui logarit đầy đủ bằng phương pháp bình phương nhỏ nhất, và từ tính toán này, tải trọng ở 1 h, Lạ và tải trọng ở 1000 h, Lụ có quan hệ theo bắt đẳng thức sau:

Lạ < 1,02 Lụ”/Lo trong đó Lạ là tải trọng ở 1h.

7.10.2.3 Phải tiền hành các phép thử trong 7.10.2.1 và 7.10.2.2 ở nhiệt độ môi trường xung quanh (20 +3) °C.

7.11 Thử lưu lượng nước (xem 6.4.1)

Lắp sprinkler với áp kế trên ống cung cấp như chỉ dẫn Hình 7. Phải thử bồn sprinkler. Có thể tháo tay khung kép và bộ phận hướng dòng ra khỏi sprinkler để dễ dàng cho thử nghiệm, trừ trường hợp các sprinkler mở/đóng. Các chỉ tiết hoặc bộ phận của sprinkler mở/đóng như bộ phận hướng dòng chỉ có thể được tháo ra với điều kiện là chúng không ảnh hưởng đến chức năng của van điều chỉnh lưu lượng nước. Đường thông nước của sprinkler mở/đóng phải được mở ra do tác động của nhiệt đến phần tử nhạy cảm nhiệt. Phải đo lưu lượng nước ở áp suất 0,05 MPa đến 0,65 MPa (0,5 bar đến 6,5 bar) với mức tăng từng 0,1 MPa (1 bar). Trong một loạt các phép thử, áp suất phải được tăng lên từng giá trị một, trong khi trong một loạt các phép thử khác, áp suất phải được giảm đi từ 0,65 MPa (6,5 bar) từng giá trị một. Phải tính toán hệ số K cho từng áp suất sau và hệ số K phải được lầy là giá trị trung bình đối với mỗi loạt các số chỉ báo. Mỗi hệ số K tính toán và hệ số K trung bình đối với mỗi loạt các số chỉ báo phải nằm trong các giới hạn qui định trong 6.4.1. Trong quá trình thử, các áp suất phải được hiệu chỉnh đi với các chênh lệch độ cao giữa áp kế và miệng ra của sprinkler.

Phải thử nghiệm các sprinkler khô được chế tạo với các chiều dài ngắn nhất và dài nhất.

| ¡ 1690 ĐI 200. x30. |

LEI

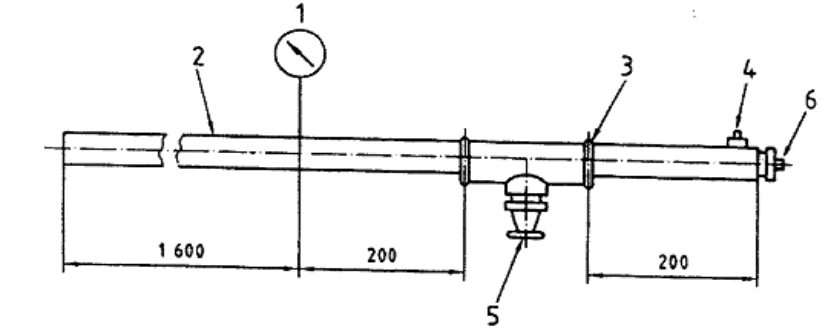

CHÚ DẪN

1 áp kế

2 ống thép, đường kính trong danh nghĩa 40 mm, khối lượng trung bình (theo ISO 65)

3 phụ tùng nối ống 10 mm, 15 mm, 20 mm, 25 mm, hoặc 32 mm (theo TCVN 7705(ISO 49) 4 van xả không khí

5 sprinkler

6 nút hoặc nắp có phụ tùng nối cho các đầu nối G hoặc E

Độ chính xác: áp kế + 2 %; máy cân + 1 %

Hình 7 - Thiết bị thử lưu lượng nước 7.12 Thử phân bố nước 7.12.1 Sprinkler khác với loại sprinkler bên vách

Lắp đặt trong một phòng thử có các kích thước nhỏ nhất 7 m x 7 m bồn sprinkler thuộc cùng một loại và cùng một cỡ miệng phun, được bố trí theo hình vuông trên đường ống được chuẩn bị cho mục đích thử này. Việc bồ trí đường ống và các thùng chứa được chỉ dẫn trên các Hình 8 đến Hình 11. Các tay khung kẹp của sprinkler phải song song với ống cung cấp. Phải thử các sprinkler khô được chế tạo với chiều dài ngắn nhất.

Khoảng cách giữa trần và tắm phân bồ của sprinkler hướng lên trên phải là 50 mm. Trong trường hợp sprinkler hướng xuông dưới, khoảng cách phải là 275 mm.

Sprinkler trần, sprinkler lắp chìm có nắp đậy và sprinkler lắp chìm phải được lắp vào rãnh trong trần giả có kích thước không nhỏ hơn 6m x 6 m và được bố trí đối xứng trong phòng thử. Sprinkler phải được lắp trực tiếp vào đường ống nằm ngang bằng nối ống chữ "T" hoặc nối ống khuỷu hoặc đoạn nối chuyển tiếp có cỡ kích thước danh nghĩa 25 mm, chiều dài vượt quá 150 mm.

Kích thước của bề mặt được che phủ và mật độ che phủ đối với mỗi một trong ba cỡ kích thước danh nghĩa của miệng phun phải theo chỉ dân trong Bảng 9.

Kích thước tính bằng mét

CHÚ DÃN 1 các khay thu nước (0,5mx 0,5m)

a đường kính lỗ danh nghĩa là 25 mm

b dòng nước c đường kính lỗ danh nghĩa là 65 mm Hình 8 - Sơ đồ bồ trí phòng thu gom phân bồ nước - Diện tích đo được: 20,25 m ˆ

Kích thước tính bằng mét

3,5 |

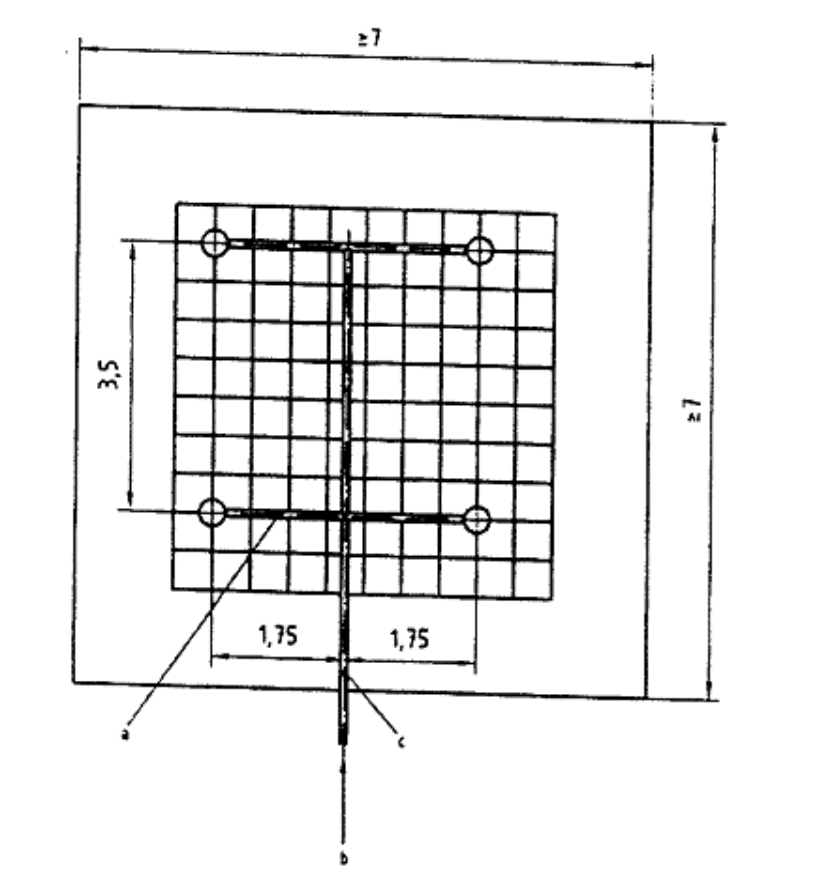

CHÚ DẪN a đường kính lỗ danh nghĩa là 25 mm b dòng nước c ống có đường kính lỗ danh nghĩa 65 mm theo BS 1387 Hình 9 - Sơ đồ bồ trí phòng thu gom phân bồ nước - Diện tích đo được: 12,25 m ˆ

Kích thước tính bằng mét

le — Ị Ị —Ị | . = .—.=. - LIN ! Ị ! — II LIỀN Ị ~= Lại

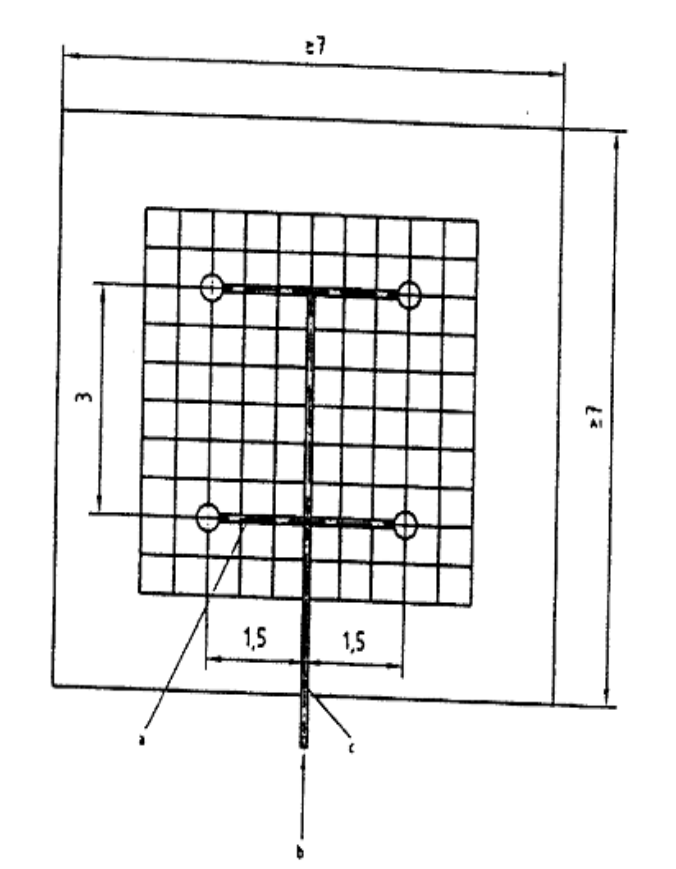

CHÚ DẪN a đường kính lỗ danh nghĩa là 25 mm b dòng nước c ống có đường kính lỗ danh nghĩa 65 mm theo BS 1387 . Hình 10 - Sơ đồ bố trí phòng thu gom phân bồ nước - Diện tích đo được: 9m ˆ

Kích thước tính bằng mét

CHÚ DẪN

a đường kính lỗ danh nghĩa là 25 mm

b dòng nước

c ống có đường kính lỗ danh nghĩa 65 mm theo BS 1387

Hình 11 - Sơ đồ bố trí phòng thu gom phân bố nước - Diện tích đo được: 9m ˆ

Sự phân bồ nước trong diện tích được bảo vệ giữa bồn sprinkler được đo bằng các thùng đo hình vuông có cạnh 500 m. Khoảng cách giữa trần và cạnh trên của các thùng đo là 2,7 m. Phải bố trí các thùng đo ở giữa phòng, bên dưới bồn sprinkler. Số lượng các thùng đo với lượng nước trong mỗi thùng nhỏ hơn 50 % lượng phủ nước cho trong Bảng 9 không được vượt quá giá trị

qui định trong cột 6 của Bảng 9.

Bảng 9 - Sự phân bố nước

30,0 187,5 6,25 25 3 7.12.2 Sprinkler bên vách (xem 6.4.2)

Lắp đặt trong một phòng thử có các kích thước nhỏ nhất 7 m x 7 m hai sprinkler bên vách cùng loại và cùng cỡ miệng phun dọc theo một tường phòng và cách nhau 3 m, trên đường ống được chuẩn bị cho thử nghiệm. Đường ống, các sprinkler và thùng đo (chứa) riêng có cạnh 500 mm được bố trí theo chỉ dẫn trên Hình 13 và 14.

Khoảng cách giữa trần và bộ phận hướng dòng của mỗi sprinkler phải là 100 mm (xem Hình 13).

Đo sự phân bố nước trên diện tích qui định giữa hai sprinkler bên vách bằng 36 thùng đo vuông có cạnh 500 mm. Khoảng cách giữa trân và cạnh trên của các thùng đo phải là 2,14m.

Phải bố trí 38 thùng đo ở trung tâm, giữa và bên dưới hai sprinkler như chỉ dẫn trên các Hình 12 và 13. Hàng đầu tiên mang 36 thùng đo phải được đặt song song và cách tường phía sau các sprinkler 600 mm. Một hàng sáu thùng đo bồ sung thêm phải được đặt trên sàn liền kề với tường giữa hai sprinkler bên vách để thu gom nước va đập vào tường. Bồ mặt tường phải được phủ bằng vật liệu không xốp. Nước phải được hướng từ vật liệu không xốp vào hàng thùng đo trên sàn, liền kề với tường (xem các Hình 12 và 13).

Phải đặt một tắm chắn phía trên hàng thùng đo này để ngăn ngừa sự va đập trực tiếp của nước từ các sprinkler.

Tổng lượng nước thu gom trong các thùng đo này ít nhất phải bằng 3,5 % tổng lượng nước được xả ra từ các sprinkler trong quá trình thử.

Đồi với các sprinkler bên vách có đường kính danh nghĩa miệng phun 15 mm hoặc nhỏ hơn thì lưu lượng nước phải là 57 l/min cho môi sprinkler. Tốc độ thu gom nước trung bình trong các thùng đo không được nhỏ hơn 2 mm/min và tốc độ thu gom nước nhỏ nhất trong bất cứ thùng đo nào phải là 1,2 mm/min.

Đồi với các sprinkler bên vách có đường kính danh nghĩa miệng phun 20 mm thì lưu lượng nước cho mỗi sprinkler phải là 78 l/min. Tốc độ thu gom nước trung bình trong các thùng đo không được nhỏ hơn 2,8 mm/min và tốc độ thu gom nước nhỏ nhất trong bắt cứ thùng đo nào phải là 1,2mm/min.

Xả nước 10 min trong quá trình thử này.

Các sprinkler bên vách phải làm ướt diện tích có đường biên cong phía trên các thùng đo trên một tường nhăn phía sau các sprinkler (xem Hình 13).

Toàn bộ diện tích bao bởi đường cong phải được làm ướt hoàn toàn. Đỉnh của dạng đường cong phải cách môi bộ phận hướng dòng của sprinkler tôi đa là 1,22 m.

Kích thước tính bằng milimét

- 000

V

CHÚ DÃN 1 thùng đo (chứa) vuông có cạnh 500 mm 2 tường sau ° đường kính danh nghĩa của ống là 25 mm. ° dòng nước Hình 12 - Hình chiếu bằng của phòng thu gom phân bố nước bên vách

Kích thước tính bằng milimét

, j c159 159 đố

5 32 s

7⁄2 7 j 2/7202 - L39 386- -> SỈ -

mhMì m Nam?

150 160 ai 150 =1. mm 1z _ưãạn ._^ li l= 4 ! #] ...... 8| | „ ¡ Ị HN ¡ = L 4 ! HN] mm L L 7 ~ 1 a) Hướng lên trên b) Nằm ngang c) Hướng xuống dưới CHÚ DẪN 1 trần 2 tường sau 3 tắm che

4 nối ống chữ T 5 đường tiếp xúc với nước tường sau 6 sprinkler (cần có 2) 7 khuỷu nối góc chuyển tiếp 90 ° 8 diện tích được làm ướt 9 thùng đo (chứa) vuông cạnh 500 mm. CHÚ THÍCH đường kính danh nghĩa của ống là 25 mm. Hình 13 - Lắp đặt sprinkler bên vách cho thử nghiệm phân bố nước 7.12.3 Phân bố nước phía trên và phía dưới bộ phận hướng dòng Sự xả nước của sprinkler xuống dưới từ các bộ phận hướng dòng phải - đạt từ 40 % đến 60 % đối với các sprinkler thông thường; - đạt từ 80 % đến 100 % đối với các sprinkler phun sương.

Phải lắp đặt sprinkler nằm ngang trong giá thử với các đặc điểm quan trọng được chỉ dẫn trên Hình 14.

Bộ phận hướng dòng phải được định vị trong thiết bị sao cho đường phân chia lý thuyết giữa hai thê tích thu gom nước cắt đường trục của sprinkler tại một điểm mà ở đó bụi nước di chuyên hầu như song song với mặt phẳng của vách ngăn.

Phải thử các sprinkler theo các điều kiện lưu lượng cho trong Bảng 10.

Bảng 10 - Điều kiện lưu lượng

Kích thước tính bằng mét

— ¬+ ——"Í- _ H Ị |

\

¬ G 05 hi

; | „ |

| „~=. -————= _ l „ .. Ị li lá IIEU

CHÚ DẪN 1 Vách ngăn

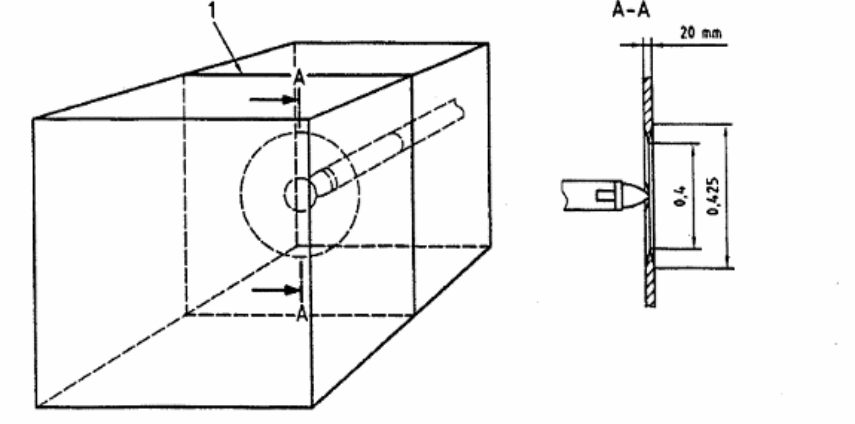

Hình 14 - Thiết bị để xác định sự phân bố nước phía trên và phía dưới bộ phận hướng dòng

7.13 Thử ăn mòn (xem 6.11) 7.13.1 Thử ăn mòn do ứng suất trong dung dịch amoni ngậm nước (xem 6.11.1)

Phải thử năm sprinkler trong dung dịch amoni ngậm nước. Đầu vào của mỗi mẫu thử phải được bịt kín bằng nắp đậy không bị phản ứng (ví dụ: nắp chất dẻo).

Tẩy dầu mỡ các mẫu thử và sau đó cho chịu tác động trong 10 ngày bởi hỗn hợp amoni - không khí ẩm trong bình chứa thủy tinh có thể tích (0,02 + 0,01) m”.

Duy trì dung dịch amoni ngậm nước có mật độ 0,94 g/ cm ở phàn đáy của bình chứa, cách đáy của các mẫu thử khoảng 40 mm. Thể tích của dung dịch amoni ngậm nước tương đương với 0,01 ml/m® của thể tích bình chứa sẽ cho nồng độ môi trường xấp xỉ như sau: 35 % amoni, 5 % hơi nước và 60 % không khí.

Hỗn hợp amoni - không khí ầm phải được duy trì càng sát áp suất khí quyển càng tốt và giữ ở nhiệt độ (34 + 2) °C. Phải thông khí cho khoang thông qua ống mao dẫn để tránh sự tăng dần của áp suất. Các mẫu thử phải được che chắn tránh sự chảy nhỏ giọt của chất ngưng tụ. Phải đặt bình chứa thủy tỉnh vào trong một vỏ bọc được nung nóng đồng đều để tránh sự ngưng tụ trên mẫu thử.

Sau khi cho chịu tác động, xúc rửa và làm khô các sprinkler và tiền hành kiểm tra một cách chỉ tiết. Nếu có vết rạn nứt, tách lớp hoặc hư hỏng của bắt cứ bộ phận vận hành nào được phát hiện ra thì sprinkler phải được thử khả năng chịu rò rỉ ở áp suất 1,2 MPa (12 bar) trong 1 min và thử về chức năng ở áp suất 0,035 MPa (0,35 bar), xem 6.8 và 6.5.1.

Sprinkler có biểu hiện rạn nứt, tách lớp hoặc hư hỏng của bất cứ bộ phận không vận hành nào không được có dâu hiệu tách rời ra của các bộ phận đã được gắn chặt cô định khi được thử ở áp suất dòng chảy 1,2 MPa (12 bar) trong thời gian 30 min.

7.13.2 Thử ăn mòn do sunfua dioxit (xem 6.11.2)

Tiến hành thử ăn mòn sunfua dioxit 10 sprinkler được phủ bảo vệ và 10 sprinkler không được phủ bảo vệ như sau. Để đánh giá các sprinkler khô, phải sử dụng chiều dài được chế tạo ngắn nhất. Phải đồ đầy nước vào lỗ nạp của mỗi mẫu thử và bịt kín lỗ nạp bằng nắp không bị phản ứng (ví dụ: nắp chất dẻo).

Thiết bị thử gồm có một bình 5 ! (thay cho bình 5 / có thể sử dụng bình có các dung tích khác đến 15 / với điều kiện là lượng hóa chất cho dưới đây được tăng lên theo tỷ lệ) làm băng thủy tỉnh chịu nhiệt có nắp chông ăn mòn với hình dạng sao cho ngăn ngừa được nước ngưng tụ nhỏ giọt

vào sprinkler. Bình được đốt nóng bằng điện ở dưới đáy và phải có ống xoắn làm nguội xung quanh các thành bên. Đặt một cảm biến nhiệt độ ở giữa cách đáy bình 160 mm + 20 mm đề điều chỉnh sự đốt nóng sao cho nhiệt độ trong bình thủy tỉnh là 45 °C +3°ˆC. Trong quá trình thử, nước chảy qua Ông xoắn làm nguội với tốc độ đủ đề giữ nhiệt độ nước được xả thấp hơn 30 °C. Sự kết hợp giữa đốt nóng và làm nguội này tạo ra sự ngưng tụ trên bồ mặt của sprinkler. Các mẫu thử phải được che chắn đề tránh sự nhỏ giọt của nước ngưng.

Treo các sprinkler được thử ở vị trí lắp ráp thông thường của chúng phía dưới nắp, bên trong bình. Các sprinkler không được phủ bảo vệ phải chịu tác động của môi trường sunfua dioxit trong 8 ngày. Các sprinkler được phủ bảo vệ phải chịu tác động của môi trường sunfua dioxit trong 16 ngày. Môi trường sunfua dioxit được tạo ra bằng cách hòa tan 20 g natri thiosunfat (Naz2S2O‹. 5H¿O) tỉnh thể trong 500 ml nước.

Phép thử phải kéo dài trong một chu kỳ 8 ngày đối với các sprinkler không được phủ bảo vệ hoặc hai chu kỳ 8 ngày đôi với các sprinkler được phủ bảo vệ.

Ít nhất là 6 ngày trong mỗi khoảng thời gian 8 ngày, phải bồ sung thêm vào môi trường thử với tằn suất không đổi mỗi lần 20 mI axit sunfuaric loãng trong tổng số 156 ml H2SO¿ thông thường được pha loãng với 844 ml nước. Sau 8 ngày, các sprinkler phải được lấy ra khỏi bình. Qui trình này được lặp lại cho khoảng thời gian 8 ngày thứ hai đối với các sprinkler được phủ bảo vệ sau khi bình đã được tháo hết môi trường ăn mòn và được làm sạch.

Sau toàn bộ thời gian 8 ngày đối với sprinkler không được phủ bảo vệ hoặc 16 ngày đối với sprinkler được phủ bảo vệ phải lây các mẫu thử ra khỏi bình và làm khô trong thời gian 4 ngày đến 7 ngày ở nhiệt độ không vượt quá 35 °C với độ ầm tương đồi không lớn hơn 70 %.

Sau giai đoạn làm khô, phải thử về chức năng đồi với 5 sprinkler ở áp suất 0,035 MPa (0,35 bar) phù hợp với 6.5.1 và thử tăng nhiệt động lực học đôi với 5 sprinkler theo 6.14.2.

7.13.3 Thử ăn mòn do sương muối (xem 6.11.3) 7.13.3.1 Sprinkler dùng cho môi trường bình thường

Cho 10 sprinkler chịu tác động của sương muối trong buồng thử phun sương muối. Để đánh giá các sprinkler khô, phải sử dụng sprinkler có chiều dài chế tạo ngắn nhất. Đỗ đầy nước vào lỗ nạp của mỗi mẫu thử và bịt kín bằng nắp đậy không bị phản ứng (ví dụ: nắp chất dẻo).

Trong quá trình chịu tác động của môi trường ăn mòn, miệng nạp có ren phải được bịt kín bằng nắp đậy không bị phản ứng sau khi sprinkler đã được nạp đầy nước đã khử ion. Dung dịch muối phải là dung dịch natri clorua 20 % theo khối lượng trong nước cắt. Độ pH phải ở trong khoảng từ 6,5 đến 7,2 và mật độ trong khoảng từ 1,126 g/ml đến 1,157 g/ml khi đã phun sương mù ở 35°C. Phải có phương tiện thích hợp để kiểm soát môi trường trong buồng thử. Các mẫu thử phải được đỡ ở vị trí làm việc bình thường của chúng và chịu tác động của sương muối trong buồng thử có thể tích ít nhất là 0,43 mẻ , trong đó vùng chịu tác động của sương muối phải được duy trì ở nhiệt độ (35 + 2) °C. Phải ghi lại nhiệt độ ít nhất là một làn trong ngày, ít nhất là cách nhau 7 h (trừ những ngày cuối tuần và ngày nghỉ, khi buồng thử thường không được mở). Dung dịch muối phải được cung cấp từ bình chứa tuần hoàn khép kín thông qua các vòi phun hút khí ở áp suất từ 0,07 MPa (0,7 bar) đến 0,17 MPa (1,7 bar). Dung dịch muối chảy từ các mẫu thử phải được thu gom và không được trở về bình chứa để tuần hoàn lại. Phải che chắn các mẫu thử tránh sự nhỏ giọt của nước ngưng.

Phải thu gom sương có muối chảy ra từ mẫu thử ít nhất là tại hai điểm trong vùng chịu tác ; động để xác định mức độ tác động và nồng độ muối. Sương muối phải bảo đảm sao cho với mỗi diện tích thu gom 80 cm phải thu được từ 1 ml đến 2 ml dung dịch trong 1 h trong khoảng thời gian 16 h và nồng độ muối phải là (20 + 1) % theo khối lượng.

Sprinkler chịu được tác động của sương có muối trong thời gian 10 ngày. Sau thời gian này, phải lầy các sprinkler ra khỏi buồng sương muối và làm khô trong thời gian từ 4 đến 7 ngày ở nhiệt độ không vượt quá (20 + 5) °C trong môi trường có độ ẩm tương đối không lớn hơn 70 %. Sau giai đoạn làm khô, phải tiền hành thử về chức năng đồi với 5 sprinkler ở áp suất 0,035 MPa (0,35 bar), phù hợp với 6.5.1 và thử tăng nhiệt động lực học 5õ sprinkler theo 6.14.2.

7.13.3.2 Sprinkler dùng cho môi trường ăn mòn

Sprinkler dùng trong môi trường ăn mòn phải chịu được các phép thử qui định trong 7.13.3.1 với thời gian chịu tác động của sương muôi từ 10 đên 30 ngày.

7.13.3.3 Thử chịu tác động của không khí ẩm (xem 6.11.4)

Cho 10 sprinkler chịu tác động của môi trường nhiệt độ độ ẩm cao với độ ẩm tương đối 99% + 2% và nhiệt độ 95 °C + 4 °C. Để đánh giá các sprinkler khô, phải sử dụng chiều dài được chế tạo ngăn nhất.

Phải lắp đặt các sprinkler trên ống góp chứa nước đã khử ion. Đặt toàn bộ ống góp vào môi trường có độ ẩm và nhiệt độ cao trong thời gian 90 ngày. Sau thời gian này, phải lấy các sprinkler ra khỏi môi trường có độ âm và nhiệt độ cao và làm khô trong thời gian từ 4 đến 7 ngày ở độ âm tương đối không lớn hơn 70 %. Sau giai đoạn làm khô, năm sprinkler phải đáp ứng các yêu cầu về chức năng trong 6.5.1 ở áp suất 0,05 MPa (0,5 bar) và năm sprinkler phải được thử tăng nhiệt động lực học (xem 6.14.2).

Theo lựa chọn của nhà sản xuất, có thể cung cấp các mẫu bổ sung thêm cho phép thử này để sớm có được bằng chứng về hư hỏng. Các mẫu bỗ sung có thể được lấy ra khỏi buồng thử vào các khoảng thời gian 30 ngày của quá trình thử.

7.14 Thử nghiệm lớp phủ của sprinkler 7.14.1 Thử tính bay hơi (xem 6.12.2)

Đặt một mẫu thử 50 cm sáp hoặc bitum vào trong bình chứa hình trụ bằng kim loại hoặc thủy tinh có đáy phẳng, đường kính trong 55 mm và chiều cao bên trong 35 mm. Bình chứa không có nắp được đặt trong lò nung có nhiệt độ môi trường không đồi, được điều khiển tự động bằng điện, có tuần hoàn không khí. Phải điều chỉnh nhiệt độ trong lò thấp hơn nhiệt độ mở (làm việc) danh nghĩa của sprinkler là 18 °C nhưng ở nhiệt độ không thấp hơn 50 °C. Phải cân mẫu thử trước và sau 90 ngày chịu tác động đề xác định mọi hao hụt của chất bay hơi, mẫu thử phải đáp ứng các yêu cầu trong 6.12.2.

7.14.2 Thử nhiệt độ thấp (xem 6.12.3)

Thử năm sprinkler đã được phủ bảo vệ bằng các phương pháp chế tạo thông thường như sáp, bitum hoặc lớp phủ kim loại ở nhiệt độ -10 °C trong thời gian 24 h. Lấy các mẫu thử sprinkler khỏi buồng thử nhiệt độ thấp và đưa mẫu trở về nhiệt độ môi trường xung quanh bình thường trong thời gian ít nhất là 30 min trước khi kiểm tra lớp phủ theo các yêu cầu trong 6.12.3.

7.15 Thử độ bền chịu nhiệt (xem 6.15)

Nung nóng một thân sprinkler trong lò nung ở nhiệt độ 800 °C trong thời gian 15 min, với sprinkler ở vị trí lắp đặt thông thường của nó. Sau đó lầy thân sprinkler ra, giữ thân sprinkler bằng miệng vào có ren của nó rồi nhúng chìm nhanh vào bể nước ở nhiệt độ xấp xỉ 15 °C. Thân sprinkler phải đáp ứng các yêu cầu trong 6.15.

7.16 Thử va đập thủy lực (xem 6.13)

7.16.1 Nối năm sprinkler ở vị trí làm việc bình thường của chúng với thiết bị thử. Sau khi làm sạch hết không khí khỏi sprinkler và thiết bị thử, tạo ra 3000 chu kỳ thay đỗi áp suất từ (0,4 + 0,05) MPa [(4 + 0,5) bar] đến (3,0 + 0,1) MPa [(30 + 1) bar]. Áp suất phải được tăng lên từ 4 bar đến 30 bar với tốc độ (10 + 1,0) MPa/s [(100 + 10) bar/s]. Ít nhất phải tạo ra 30 chu kỳ áp suất trong 1 min. Phải đo áp suất bằng bộ chuyển đồi áp điện.

7.16.2 Kiểm tra bằng mắt sự rò rỉ của mỗi sprinkler trong quá trình thử. Sau khi thử, mỗi sprinkler phải đáp ứng các yêu câu về khả năng chông rò rỉ trong 6.8.1 và yêu câu về chức năng trong 6.5.1 ở áp suất 0,035 MPa (0,35 bar).

7.17 Thử rung (xem 6.16)

7.17.1 Cố định năm sprinkler theo phương thẳng đứng vào bàn rung và cho chịu tác động của rung hình sin ở nhiệt độ phòng. Hướng của rung phải nằm dọc theo đường trục của ren nối ống. Khi thử các sprinkler khô thì chúng phải có chiều dài chế tạo dài nhất.

7.17.2 Các sprinkler phải được rung liên tục từ 5 Hz đến 40 Hz ở tốc độ 5 min/octa và biên độ 1 mm (1/2 giá trị đỉnh tới đỉnh). Nếu phát hiện ra một hoặc nhiều điểm cộng hưởng thì sau khi đạt tới 40 Hz, các sprinkler phải được rung tại mỗi một trong số các tần số cộng hưởng này trong 120 h cho mỗi số điểm cộng hưởng. Nếu không phát hiện ra các điểm cộng hưởng thì phải tiếp tục rung từ 5 Hz đến 40 Hz trong 120h.

7.17.3 Sau khi rung, mỗi sprinkler phải đáp ứng các yêu cầu về khả năng chống rò rỉ trong 6.8.1 và các yêu cầu về chức năng trong 6.5.1 ở áp suất 0,035 MPa (0,35 bar).

7.18 Thử va đập (xem 6.17)

7.18.1 Tiến hành thử va đập năm sprinkler không thuộc loại sprinkler khô bằng cách thả rơi một vật nặng (tải trọng) lên đầu mút bộ phận hưởng dòng của sprinkler, dọc theo đường tâm của đường dẫn nước. Sprinkler có trang bị nắp che được tháo ra khi đã lắp đặt xong sprinkler, phải được thử va đập cùng với nắp ở vị trí lắp. Động năng của vật nặng rơi tại điểm va đập phải tương đương với động năng của vật nặng bằng trọng lượng của sprinkler được thử rơi từ độ cao 1m (xem Hình 15).

Đồi với sprinkler có bộ phận chắn nước, vật nặng rơi phải có trọng lượng tương đương với trọng lượng của sprinkler được thử không có bộ phận chắn nước. Phải ngăn ngừa được sự va đập nhiều hơn một lần của vật nặng rơi trên mỗi mẫu thử. Sau khi thử va đập, mỗi sprinkler phải đáp ứng các yêu cầu trong 6.17.1.

7.18.2 Đánh giá tính toàn vẹn của bộ phận chắn nước gắn vào sprinkler bằng cách cho sprinkler đã được lắp ráp hoàn chỉnh rơi từ độ cao 1 m xuông bê mặt bê tông sao cho bộ phận chăn nước va đập với sàn theo một góc xấp xỉ bằng 45 ˆ (xem 6.17.2).

Kích thước tính bằng milimét

là

Z¬ L—

H

X :7

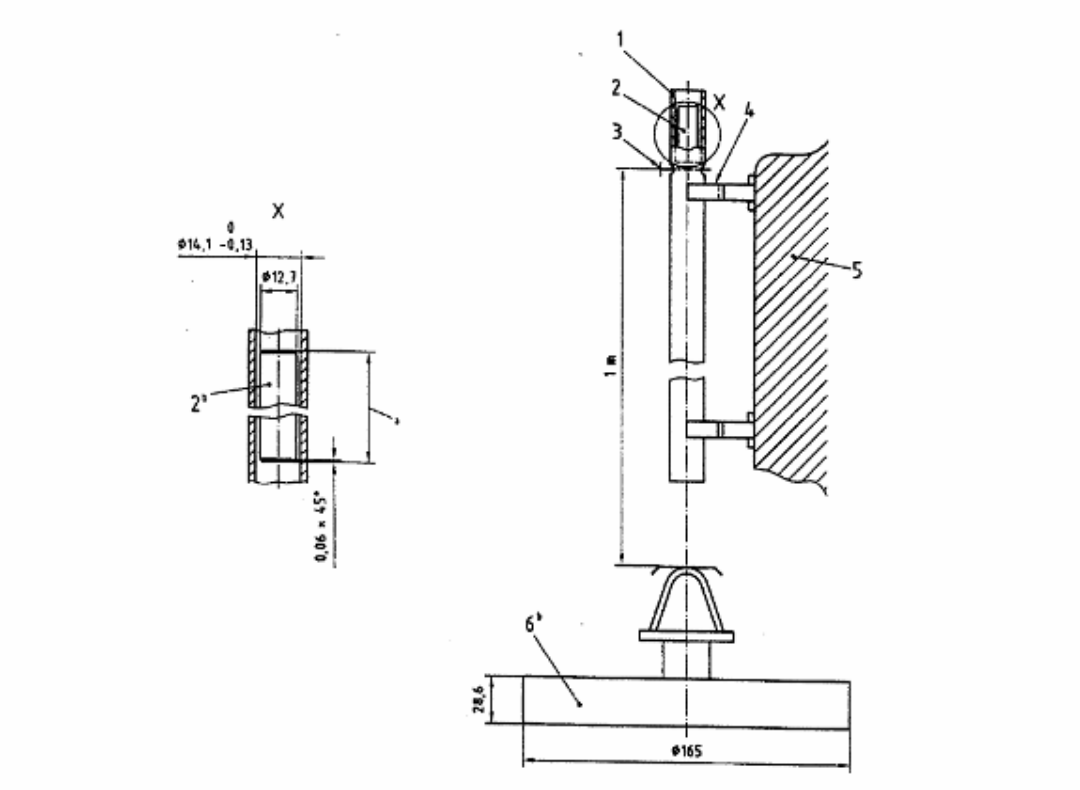

CHÚ DẪN 1 ống thép không hàn kéo nguội 2 vật nặng (tải trọng) 3 chốt cài 4 giá treo điều chỉnh được (2) 5 ụ đỡ cứng vững 6 bệ đỡ sprinkler a chiều dài được xác định (chiều dài hoặc trọng lượng yêu cầu) b thép được gia công tỉnh nguội Hình 15 - Thiết bị thử va đập 7.19 Thử hiệu suất chữa cháy cũi gỗ (xem 6.18) 7.19.1 Cũi gỗ thử chữa cháy

7.19.1.1 Phép thử được tiền hành với việc sử dụng cũi gồm các thanh gỗ đã được xẻ ra của loại thông Pinus Sylvestris hoặc loại bách Picea excelsa.

Mỗi cũi gỗ gồm có hai thanh có kích thước danh nghĩa 100 mm x 150 mm x 2400 mm, 13 thanh có các kích thước danh nghĩa 100 mm x 100 mm x 1200 mm và 28 thanh có các kích thước danh nghĩa 50 mm x 100 mm x 1200 mm. Độ ẩm trung bình của gỗ phải ở trong khoảng từ 6 % đến 14 % (xem Hình 18).

Các thanh gỗ trên phải được đặt nằm, cách đều nhau và tạo thành cũi hình vuông diện tích 1200 mm x 1200 mm, chiêu cao 600 mm, được đỡ bởi hai xà gô dài 2400 mm, tiết diện 100 mm x 150 mm. Phải xác định và ghi lại tôổng khôi lượng của các thanh trong cũi gỗ

Các xà của cũi gỗ phải được gá đặt tựa trên một khung thép chữ U lắp đặt trên các ống đỡ điều chỉnh được. Khung thép phải đủ lớn đề bắc giữ được thùng thép như qui định trong 7.19.1.3.

Kích thước tính bằng milimét

1200 - _ 12860

Hình 16 - Cũi gỗ thử chữa cháy

7.19.1.2 Cung cấp nhiên liệu n-heptan hoặc nhiên liệu tương đương đủ dùng trong 30 min và họng phun phải được gắn vào cụm lắp ráp như chỉ dẫn trên Hình 16. Phải tạo ra sương mù dạng côn rỗng có góc xấp xỉ 75° khi phun nhiên liệu với tốc độ 0,063 //s. Để phòng ngừa lửa tắt, phải đặt bộ đánh lửa cạnh họng phun. Đó có thể là một hộp hình trụ có chứa một phần heptan.

CHÚ THÍCH Họng phun sẵn có trên thị trường. Kết cấu chỉ tiết của họng phun theo ISO/TC 21.

7.19.1.3 Thùng thép phải có kích thước 1800 mm x 2400 mm x 300 mm (độ sâu) được chế tạo từ thép tắm có chiều dầy không nhỏ hơn 5,4 mm. Các góc phía trên phải được gia có bằng đai thép liên tục. Thùng phải làm kín đối với chất lỏng và trước khi thử phải được chứa nước tới chiều sâu 100 mm. Thùng phải được trang bị phương tiện xả nước để duy trì mức nước ở 100 mm.

7.19.2 Lắp đặt sprinkler

7.19.2.1 Đặt bón sprinkler mở thuộc cùng một loại và cùng một cỡ miệng phun phía dưới phần không có vật cản của trần nhà với diện tích nhỏ nhất 5000 mm x 5000 mm. Các sprinkler phải được lắp trên một kết cầu ống hình vuông, được chế tạo cân bằng (xem Hình 17) với khoảng cách giữa các sprinkler trên mỗi cạnh là 3000 mm. Khoảng cách giữa trần và đỉnh cũi gỗ (2500 + 100) mm. Khoảng cách giữa các bộ phận hướng dòng của các sprinkler hướng lên trên và trần phải là (180 + 50) mm và đồi với các sprinkler hướng xuống dưới thì khoảng cách này phải là (250 +50) mm.

CHÚ THÍCH Có thể sử dụng các sprinkler đóng kín với trị số nhiệt độ danh nghĩa 77 °C hoặc nhỏ hơn với điêu kiện là chúng hoạt động trong thời gian môi lửa 70 s.

7.19.2.2 Sprinkler trằn,sprinkler lắp chìm có nắp đậy và sprinkler lắp chìm phải được lắp đặt ở vị trí rãnh (chỗ lõm) lớn nhất trong trần giả có kích thước không nhỏ hơn 6 m x6m và được bô trí đôi xứng trong phòng thử.

7.19.2.3 Đặt hai cặp nhiệt điện cách nhau 150 mm phía dưới trần và cách trần 50 mm tại tâm của hình vuông được tạo thành bởi các sprinkler. Đỉnh của cặp nhiệt điện phải quay lên trên đề tránh tạo thành nước nhỏ giọt.

7.19.2.4 Các tay khung kẹp của sprinkler phải hướng song song với đường ống. 7.19.3 Phòng thử

Phòng thử phải được thông gió tự nhiên và phải có diện tích nhỏ nhất là 144 mỀ , không có kích, thước nào của sản nhỏ hơn 12 m. Cho phép phòng thử có diện tích sàn không nhỏ hơn 100 m và không có kích thước nào của sàn nhỏ hơn 10 m với điều kiện là các giá trị hiệu chuẩn có thể so sánh được. Độ cao của trần phải đủ để thích ứng với cụm lắp ráp như chỉ dẫn trên Hình 17. Tổng diện tích cửa không khí vào phòng thử không được nhỏ hơn 1 mÊ. Phải có biện pháp dự phòng bằng thông khí hoặc bằng kích thước phòng thử để rút hoặc làm tiêu tan khói.

Các phòng thử phải được hiệu chuẩn so với không ít hơn hai phòng thử hoạt động khác.

7.19.4 Tiến hành thử

7.19.4.1 Tiền hành hai thử nghiệm, mỗi thử nghiệm kéo dài trong 30 min. Đồi với mỗi thử nghiệm, đặt một cũi gỗ mới ở trung tâm phòng thử. Cũi gỗ được cung cấp n-heptan ở nhiệt độ trong khoảng từ 5 le đến 25 °C trong thời gian 30 min. Phải bảo đảm sự cháy liên tục của n- heptan băng ngọn lửa môi hoặc bộ đánh lửa đặt cách họng phun 50 mm.

7.19.4.2 Tổng lưu lượng của bồn sprinkler có miệng phun 15 mm phải là \230¿°) limin đối với lần thử thứ nhất và bsao¿5) limin đối với lần thử thứ hai. Tổng lưu lượng của bồn sprinkler có miệng phun 20 mm phải là (320/1) Ilmin đồi với làn thử thứ nhất và (530/2!) lImin đối với làn thử thứ hai.

7.19.4.3 Phải cho nhiên liệu phun ra đồng thời với việc mồi lửa. Khi đã được mồi lửa phải khởi động thiết bị đo thời gian và nhiệt độ thử.

Đối với các sprinkler mở, phải bắt đầu dùng đến nước sau thời gian cháy tự do ít nhất là 1 min hoặc sau khi nhiệt độ trần đạt tới 760 °C, chọn trường hợp nào xảy ra sau.

7.19.4.4 Sau khoảng thời gian 30 min, phép thử phải được dừng lại và cũi gỗ phải được dập tắt hoàn toàn trong 1 min. Sau đó cũi gỗ phải được sấy khô trong lò và được cân.

Nếu cũi gỗ không thể sấy khô trong lò được thì phải được phơi khô trong một tuần trên một diện tích có mái che. Giá trị khối lượng của cũi đo được trước khi thử (độ ẩm từ 6 % đến 12 %) và sau khi sấy khô phải được hiệu chỉnh tới giá trị độ âm 0 % trước khi thực hiện các tính toán xác định sự tuân thủ yêu cầu về hao hụt khối lượng (xem 6.18).

Kích thước tính bằng milimét

Si

z100 _z 500

27/77 3

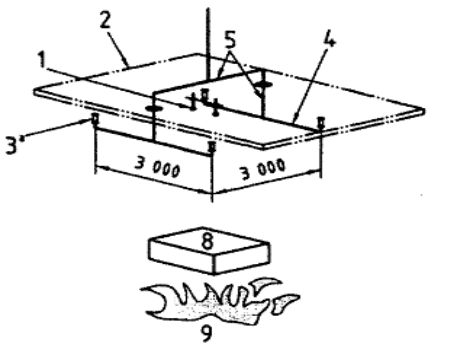

CHÚ DẪN

1 cặp nhiệt điện _— - 2 trần S=<. = |

l nh 3 sprinkler — -

4 ống cỡ 25 mm

5 ống cỡ 40 mm 6 giá đỡ ống điều chỉnh được ng 7 đường ống cung cấp nhiên liệu

8 cũi gỗ

9 ngọn lửa n-heptan

10 bộ mồi lửa (đánh lửa) 11nước

12 ống trần

13 thùng thép

ˆ Bồn sprinkler được bố trí cách đều trên kết cầu ống hình vuông với khoảng cách giữa các sprinkler trên môi cạnh 3000 mm.

Hình 17 - Thử hiệu suất chữa cháy cũi gỗ 7.20 Thử xả trễ (xem 6.19)

7.20.1 Khi xả nước ở áp suất làm việc 0,69 MPa (6,9 bar), một sprinkler phun sương mở hướng lên trên hoặc hướng xuống dưới không được ngăn cản hoạt động của một sprinkler tự động có nhiệt độ làm việc danh nghĩa từ 57 °C đến 77 °C thuộc cùng một loại và cùng một phản ứng được đặt cách nhau 183 m trên đường ống liền kề trong cùng một mặt phẳng nằm ngang.

7.20.2 Lắp đặt một sprinkler phun sương tự động hướng lên trên hoặc hướng xuống dưới có nhiệt độ mở (làm việc) danh nghĩa từ 57 °C đến 77 °C trên đường ống cách (tâm đến tâm) một sprinkler mở thứ hai thuộc cùng một loại 1,83 m. Các sprinkler phải ở trên các đường ống song song tách biệt, với các tay khung kẹp song song với ống và các bộ phận hướng dòng của sprinkler được bố trí bên dưới cách trằn phẳng 560 mm. Nước phải được xả từ sprinkler mở ở áp suất làm việc 0,69 MPa (6,9 bar). Sau khi đã tạo thành dòng nước, sprinkler tự động phải chịu tác động của nhiệt và ngọn lửa từ một thùng vuông có cạnh 305 mm, sâu 102 mm chứa 0,47 ! heptan. Đỉnh của thùng phải ở bên dưới và cách phần tử phản ứng nhiệt 152 mm.

7.20.3 Phép thử phải được lặp lại với tay khung của sprinkler vuông góc với đường ống.

7.20.4 Định vị các bộ phận hướng dòng của sprinkler ở bên dưới và cách trần phẳng 152 mm rồi lặp lại cả hai phép thử.

7.20.5 Trong toàn bộ bồn điều kiện thử, sprinkler tự động thuộc loại đã nêu trên (hướng lên trên hoặc hướng xuông dưới) phải hoạt động trước khi heptan được đôt cháy hết.

7.21 Thử rò rỉ trong 30 ngày (xem 6.20)

7.21.1 Lắp đặt năm sprinkler trên đường ống chứa đầy nước được duy trì ở áp suất không thay đổi là 2 MPa (20 bar) trong 30 ngày ở nhiệt độ môi trường xung quanh (20 + 5) °C.

7.21.2 Ít nhất là hằng tuần, các sprinkler phải được kiểm tra bằng mắt về sự rò rỉ. Sau khi hoàn thành phép thử trong 30 ngày này, tất cả các mẫu thử phải đáp ứng yêu câu về khả năng chồng rò rỉ quy định trong 6.8.1. Kiêm tra tất cả các mẫu thử đề xác minh răng không có băng chứng về sự móp méo biến dạng hoặc hư hỏng cơ học khác.

7.22 Thử chân không (xem 6.21)

Cho ba sprinkler chịu tác động của chân không tăng dần đến 61328 Pa (460 mmhHg? ) tại miệng vào của sprinkler trong 1 min ở nhiệt độ môi trường xung quanh (20 + 5) °C. Sau phép thử này phải kiểm tra môi mẫu để xác minh rằng không xảy ra sự móp méo biến dạng hoặc hư hỏng cơ học và các mẫu thử đáp ứng yêu cầu về khả năng chống rò rỉ qui định trong 6.8.1.

7.23 Góc bảo vệ chắn nước (xem 6.22)

Kiểm tra góc bảo vệ theo 6.22, đo góc giữa mặt phẳng của bộ phận chắn nước tại cạnh (mép) ngoài của nó tới đầu mút của phần tử dễ chảy hoặc bầu thủy tỉnh với việc quay cơ cấu tay đòn tạo ra góc đối diện lớn nhất (xem Hình 3).

Đồi với sprinkler có thanh truyền và đòn thì đây là cạnh ngoài cùng và thấp nhất của thanh truyền hoặc đòn được đo với cụm thanh truyền và đòn quay góc 90 ° về phía mặt phẳng tay khung kẹp. Đối với sprinkler có trục đỡ (thanh chống) hoặc bầu thủy tỉnh thì nều một đường vẽ từ mép (cạnh) của mặt tựa dưới của bâu thủy tinh, thay vì đâu mút của bẫu thủy tỉnh, tạo ra một góc lớn hơn thì góc lớn hơn này phải là góc bảo vệ cho sprinkler.

7.24 Thử chuyển động quay của bộ phận chắn nước (xem 6.23)

” Milimét thủy ngân. Đây là đơn vị không chính thức 1 mmHg = 133,3224 Pa.

7.24.1 Bộ phận chắn nước của mỗi một trong ba sprinkler không được quay khi chịu tác dụng của momen xoắn đến 4,0 N.m. Momen xoắn phải được tác dụng chậm và êm.

7.24.2 Nếu bộ phận chắn nước quay với momen xoắn nhỏ hơn 4,0 N.m, thì nó phải quay 360 ° và phải kiểm tra sprinkler về sự thay đồi của tải trọng làm việc. Nếu việc quan sát bằng mắt chuyển động quay của bộ phận chắn cho thấy có sự thay đổi trong tải trọng làm việc từ năm mẫu thử phải có các bộ phận được quay hai vòng và xác định tải trọng làm việc trung bình. Tải trọng làm việc trung bình không được thay đổi lớn hơn + 10 %.

7.25 Thử phản ứng nhiệt độ đối với sprinkler lắp chìm có nắp đậy,sprinkler trần và sprinkler lắp chìm (xem 6.24).

7.25.1 Tiến hành thử ba mẫu khi sử dụng các điều kiện thử và định hướng được xác định từ các tính toán theo 6.24 và Phụ lục E.

a) Ít nhất phải thử 10 sprinkler cho mỗi loại sprinkler lắp chìm có nắp đậy, sprinkler trần và sprinkler lắp chìm theo nhóm gồm năm sprinkler và các sprinkler phải hoạt động trong các giới hạn dung sai quy định trong 6.24 khi được lắp đặt trên trần có độ cao 2,4 m ở giữa một phòng 4,06m x 4,6m và chịu tác động của nhiệt từ một bếp lò cát đặt trên sàn trong một góc phòng (xem Hình 18).

Mỗi sprinkler phải được nạp đầy nước (20 + 5) °C. Phải lắp các sprinkler ở vị trí rãnh (hóc) lớn nhất. Sprinkler lắp chìm có nắp đậy, sprinkler trân và sprinkler lắp chìm phải được lắp đặt và thử sao cho không ngăn cản dòng không khí đi qua lỗ khóa.

Hoặc

b) Có thể là, mỗi sprinkler được thử phải được bọc 1 đến 1,5 lớp bọc bằng vật liệu bịt kín PTFE vào phần ren của sprinkler. Sprinkler phải được vặn ren vào giá đỡ với momen xoắn (15 + 3) N.m. Mỗi sprinkler phải được lắp vào nắp che của đoạn thử dạng ống và được giữ trong phòng trong thời gian không ít hơn 30 min để cho phép sprinkler đạt tới nhiệt độ môi trường xung quanh. Sprinkler phải được lắp đặt sao cho phần tử nhạy cảm (phản ứng) nhiệt độ của sprinkler nhô ra ít nhất (theo sự cho phép của kết cấu sprinkler) vào dòng khí mỏng của thiết bị tăng nhiệt động lực học (xem Hình 19). Các định hướng theo Bảng 4 phải dựa trên cơ sở như khi sprinkler không phải là sprinkler lắp chìm có nắp đậy, sprinkler trần hoặc sprinkler lắp chìm.

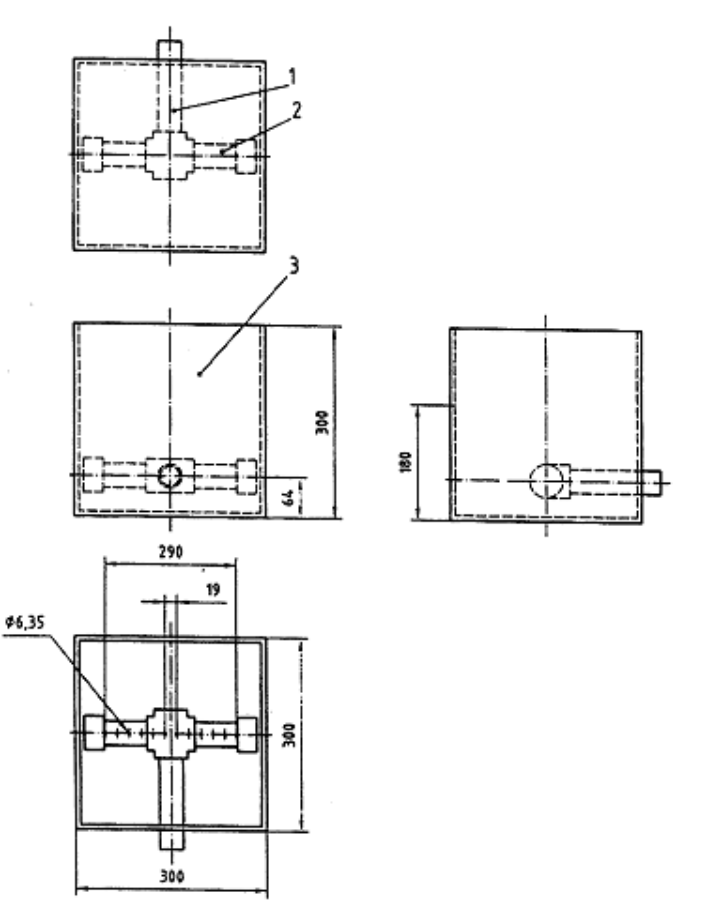

7.25.2 Bếp lò cát là thiết bị có kích thước. 30 cm x 30 cm x 30 cm cao (xem Hình 20) với lưu lượng khí tự nhiên hoặc khí mêtan 9,6 mŠ/h đồi với các sprinkler có nhiệt độ làm việc danh nghĩa 77 °C. Đồi với các sprinkler có nhiệt độ làm việc danh nghĩa 79 °C đến 107 °C thì lưu lượng của khí tự nhiên hoặc khí mêtan là 286 mŠ/h. Khí tự nhiên hoặc khí mêtan phải có năng suất tỏa nhiệt (37600 + 1000) kJ/m. Có thể sử dụng các khí có nhiệt hàm cao hơn với điều kiện là có thể đạt được năng suất tỏa nhiệt tương đương bằng cách điều chỉnh lưu lượng.

Phép thử phản ứng phải được bắt đầu khi nhiệt độ môi trường ở trung tâm phòng, bên dưới và cách trần 254 mm đo được là

a) (31 + 1)°C đối với các sprinkler có nhiệt độ làm việc danh nghĩa không vượt quá 77 °C, hoặc b) (49 + 1,7) °C đối với các sprinkler có nhiệt độ làm việc danh nghĩa từ 79 °C đến 107 °C.

Có thể là tất cả các sprinkler phải được thử với miệng vào của mỗi mẫu thử nối với nguồn áp suất 0,05 MPa (0,5 bar).

Ghi lại thời gian hoạt động (vận hành) của mỗi sprinkler.

Kích thước tính bằng milimét

2300

4 600

ĩ

.3196

LẦU —

— # 300

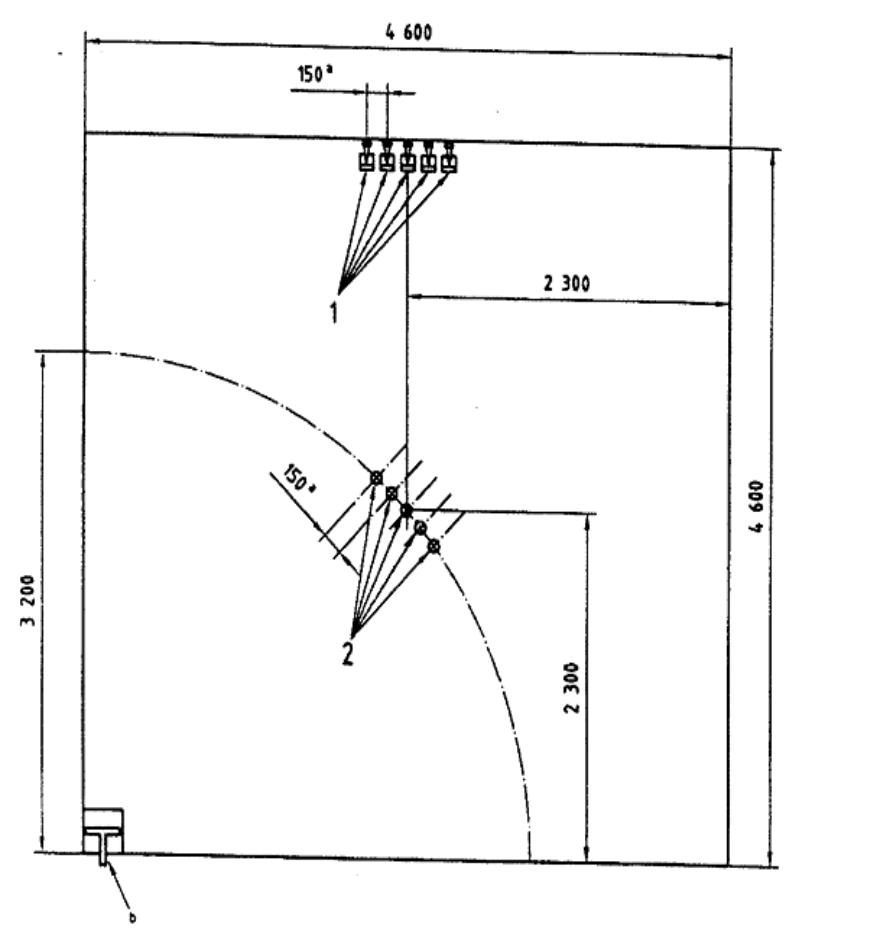

CHÚ DẪN

1 các vị trí của sprinkler bên vách

2 các vị trí của sprinkler hướng xuống dưới

° kích thước điển hình

° đối với nội dung chỉ tiết của bếp lò cát, xem Hình 20.

- . Hình 18 - Hình chiếu bằng của phòng thử phản ứng nhiệt của sprinkler lắp chìm có nắp đậy, sprinkler trân và sprinkler lắp chìm

Kích thước tính bằng milimét

U

`

_1m U_ 9

38D

H N

Bi

2 L 5 3 cụ L LH”

CHÚ DẪN

1 các lỗ (cửa) chênh áp

2 lỗ (cửa) chân không

3 khung thép (3,038 mm +0,20 mm)

4 đai ốc hãm ở vị trí khóa

5 đai ốc hãm được hàn vào phía trong rào che 6 tay cầm

7 rào che vuông dầy 0,40 mm

8 trục ren ¿4 32 mm x 146 mm dài - một đầu ren dùng cho phụ tùng nối ống mềm dẫn không khí, đâu ren kia dùng đề nôi với sprinkler

9 lỗ lắp đặt sprinkler trong Marinite ® (xem chú thích) 10 đệm dầy 2,5 mm, rộng 25,4 mm (4 cạnh)

11 các vít đầu thùng (khay) được gia công trong Marinite ® dùng để kẹp chặt khung thép Marinite ® của thân rào che.

CHÚ THÍCH Marinite ® là tên thương mại của sản phẩm do công ty vật liệu ENZ cung cấp. Thông tin này thuận tiện cho người sử dụng tiêu chuẩn này và không phải là nội dung của tiêu chuẩn sản phẩm. Có thể sử dụng các sản phẩm tương đương nếu chúng có thể dẫn đến cùng một kết quả.

8 Marinite ® 1,9 cm

Hình 19 - Tấm thử tăng nhiệt động lực học đối với sprinkler không được che đậy, sprinkler trân và sprinkler lắp chìm

Kích thước tính bằng milimét

H L | Km; | 1Ị l me l | ị — 1 —==¬=¬. 1~W———= J _

TU NI HN

mm

| | 1 F¬-.—¬4-¬——+¬ g ———-; T G | — sại i- —- HH - lỊ ¡ Rm : zt l thế: : | —.+ 4

CHÚ DẪN 1 ống có kích thước danh nghĩa ¿4 25 mm 2 ống có kích thước danh nghĩa ¿ 40 mm 3 cát Vật liệu: - hộp thép tắm hàn - đường ống thép và phụ tùng nối ống với 12 lỗ 4 6,35 - cát xây. Hình 20 - Chỉ tiết về bếp lò cát

7.25.3 Phòng phải được thiết kế bằng gỗ dán có chiều dầy danh nghĩa 1,2 cm. Trần phải được làm băng sàn thép cán mỏng có chiêu dây danh nghĩa 1 mm. Có thê lắp tâm phủ tường bắng vật liệu không cháy được ở góc phòng có bêp lò cát.

Phải tiền hành hai lằn thử với năm sprinkler cho mỗi lần thử. Mỗi sprinkler đã nạp đầy nước ở nhiệt độ phòng được định vị cách nhau 15 cm, ở giữa trân và trên một cung tròn có bán kính 3,2 m được vẽ với tâm là góc phòng có đặt bêp lò cát, xem Hình 18.

Để đánh giá các sprinkler khô, phải sử dụng chiều dài được chế tạo ngắn nhất.

7.25.4 Trước khi lắp đặt các mẫu thử sprinkler cần làm nóng tường và trần của hộp che thử bằng cách đưa chúng và bếp lò vào hoạt động ở lưu lượng 26 mŸ/h trong 10 min.

Phải sử dụng thiết bị đo thời gian với độ chính xác đền + 0,01 s có các cơ cầu đo thích hợp cho phép đọc thời gian từ khi sprinkler được nhúng vào bộ phận thử dạng ông (ông thử) tới khi nó hoạt động đề xác định thời gian phản ứng.

7.25.5 Ngay khi sprinkler được nhúng vào thiết bị tăng nhiệt động lực học, phải tạo ra chân không (như đã cho trong Bảng 5) và duy trì chân không trong suôt thời gian thử còn lại.

7.26 Chu trình vận hành của sprinkler mở/đóng (xem 6.25)

7.26.1 Lắp đặt một sprinkler trên đồ gá thử và cung cấp nước cho sprinkler ở áp suất (2,75 + 0,5) bar. Cho sprinkler chịu tác động của nhiệt tới khi vận hành và đạt được vị trí mở hoàn toàn. Sau đó ngừng tác động nhiệt và phần tử nhạy cảm (phản ứng) nhiệt được phép nguội đi tới khi sprinkler được đóng kín. Quy trình này phải được lặp lại tới khi hoàn thành số lượng chu trình thử nghiệm quy định. Khoảng thời gian giữa mỗi lằn đóng kín mẫu thử và lặp lại tác động của nhiệt không được lớn hơn 60 s.

7.26.2 Nước sử dụng trong chu trình quy định trong 6.25.2 phải bao gồm 60 / nước máy được hòa trộn với 1,58 kg chất nhiễm bẩn đã qua sàng như quy định trong Bảng 11. Dung dịch phải được khuây liên tục trong quá trình thử.

Bảng 11 - Chất nhiễm bản dùng cho thử chu trình nước nhiễm bản

7.27 Thử chữa cháy đồng vật liệu giấy đồi với sprinkler mở/đóng (xem 6.5.3 và 6.262)

7.27.1 Phòng thử phải có kích thước không nhỏ hơn 18 m x 18m và có trần cao xấp xỉ 5 m. Phòng thử phải được thông hơi và có phương tiện đề thải nước xả ra từ sprinkler, xem Hình 21. 7.27.2 Phải lắp đặt ít nhất là 18 sprinkler thành mạng lưới sprinkler gỒm các ống nối có cỡ kích thước nhỏ nhất là 40 mm. Mạng lưới sprinkler phải tạo ra khoảng cách giữa các sprinkler 3m x3 m. Các bộ phận hướng dòng của sprinkler phải được định vị bên dưới trần 250 mm + 50 mm đối với các sprinkler hướng xuống dưới và 180 mm + 50 mm đồi với các sprinkler hướng lên trên.

2 Các yêu cầu bổ sung đang được ISO soạn thảo.

7.27.3 Phải ghi lại nhiệt độ bằng ít nhất là 24 cặp nhiệt điện được định vị gàn trần. Sau cặp nhiệt điện được đánh từ 1 đến 6 trên Hình 21 phải được định vị bên dưới và cách trần 50 mm ngay phía trên các sprinkler và ít nhất phải lắp một cặp nhiệt điện bên cạnh phần tử nhạy cảm (phản ứng) nhiệt của mỗi sprinkler.

7.27.4 Phải điều chỉnh sự cung cấp nước cho hệ thống sprinkler để tạo ra lưu lượng trung bình 6,6 ! /Jmin/mˆ diện tích sàn đồi với các sprinkler có miệng phun 15 mm khi tất cả các sprinkler đang vận hành.

7.27.5 Phải giám sát liên tục lưu lượng nước xả của các sprinkler để có thể điều chỉnh được lưu lượng khi cần thiết sao cho đạt được lưu lượng nước xả trung bình như quy định trong 7.27.4.

7.27.6 Đồng vật liệu giấy gồm có ít nhất là 30 khối cactông sóng ba lớp được đặt trên các giá kê và được xếp thành đồng với ít nhất là ba khối cactông theo chiều rộng, năm khối cactông theo chiều dài và hai khối cactông theo chiều cao. Xem Hình 22. Phải duy trì khoảng hở 150 mm giữa tất cả các chồng khối cactông.

7.27.7 Mỗi khói cactông phải có kích thước 1,1m x 1,1mx 1,1m và phải tuân theo các yêu cầu đối với các tắm cactông sóng sợi ép, ba lớp, rãnh "AAA" kiều E, loại 2 phù hợp với điều kiện kỹ thuật của chính phủ Hoa Kỳ PPP - B - 640 D. Khoảng cách từ mặt trong của thành bên trong đến mặt ngoài của thành bên ngoài là 12,7 mm. Phải đặt một khối cactông 1,0mx 1,0mx 1,0m tuân theo các yêu cầu trên ngoại trừ kích thước toàn bộ bên trong mỗi khối cactông lớn hơn.

7.27.8 Để đạt được tính ổn định về kết cầu trong phép thử này, phải đặt hai chỉ tiết bằng thép dầy 1,5 mm, các chiều cao 1,3 m và 0,9 m chéo nhau trong môi khối cactông bên trong. Mỗi chỉ tiết đỡ phải có một rãnh rộng 2 mm, dài 0,5 m ở giữa đề dễ dàng lắp với chỉ tiết bắt chéo kia.

7.27.9 Nguồn đốt cháy, đối với phép thử gồm có 0,7 kg giấy vụn được đặt trên sàn, trong không gian ở giữa khối cactông thứ nhất và thứ hai thuộc hàng giữa và được đốt cháy. Xem Hình 22.

7.27.10 Trong quá trinh thử phải kiểm tra để bảo đảm sprinkler đáp ứng các yêu cầu trong 6.5.3.

7.27.11 Phép thử phải được tiếp tục tới khi đám cháy được dập tắt hoặc kéo dài trong thời gian 45min.

7.27.12 Tại thời điểm hoàn thành việc xả nước, nếu ngọn lửa trong các khối cactông chưa được dập tắt hết thì phải dập tắt lửa một cách cần thận để ngăn ngừa sự phá hủy thêm. Phải kiểm tra các khối cactông bằng mắt để xác định sự tuân thủ các yêu cầu quy định trong 6.26. Nếu không xác định được rõ ràng có ít hơn 50 %, các khối cactông bị phá hủy thì các khối cactông phải được:

a) sấy khô trong lò và cân lại để có thể so sánh khối lượng của các khối cactông này với khối lượng của các khối cactông chưa bị biến đồi, hoặc

b) cân lại sau 7 ngày kể từ khi thử, nếu không thể sấy khô trong lò được để có thể so sánh khối lượng của các khối cactông với khối lượng của các khối cactông mới. . Trong thời gian 7 ngày, phải lưu giữ khối cactông trong khoang có nhiệt độ (25 + 5) °C và độ ẩm tương đối không vượt quá 70 %.

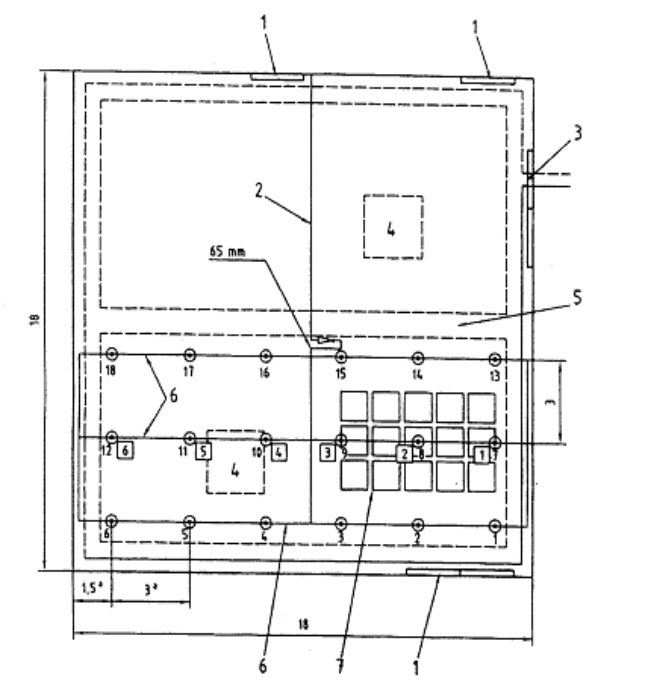

Kích thước tính bằng milimét

CHÚ DẪN

các cặp nhiệt điện

O các vị trí của sprinkler 1 cửa được đóng kín 2 đường ống 100 mm 3 các cửa trượt 4 cửa thông gió 2,4mx2,4m 5 rãnh (mảng) trên sản 6 đường ống 40 mm nối các sprinkler 7 các khối cactông xếp thành đồng (xem Hình 22) ° Các kích thước điển hình ? Được định vị bên dưới cách trần 50 mm, ở phía trên các sprinkler, trên đường ống nhánh ở giữa. Hình 21 - Hình chiếu bằng của phòng thử chữa cháy của sprinkler mở/đóng

Kích thước tính bằng milimét

l | 4 gi; i — R _. =I ˆ Ã _ - | ñ B -

158 RE

— ¬ Lm HAI 11m ,

Hình 22 - Sự xếp đặt các khối cactông CHÚ DẪN 1 giấy cụm (điểm bắt cháy) 7.28 Thử khả năng chịu nhiệt độ cao đối với sprinkler mở/đóng (xem 6.27)

7.28.1 Cho năm sprinkler chịu tác động của nhiệt độ trong lò không khí tuần hoàn được nung nóng trước ở nhiệt độ 540 °C trong thời gian 1 h. Sau đó lấy các sprinkler ra khỏi lò và làm nguội các sprinkler ít nhất là trong 3 h ở nhiệt độ phòng. Các sprinkler phải duy trì được vị trí lắp đặt quy định của chúng trong toàn bộ thời gian chịu tác động của nhiệt độ.

7.28.2 Sau khi làm nguội, các sprinkler phải được thử lưu lượng nước quy định trong 6.4.1 để xác định sự tuân thủ các yêu câu trong 6.27.

7.29 Thử độ bền chịu nhiệt độ thấp (xem 6.28)

Năm mẫu thử phải được lắp ghép từng mẫu một với đầu của ống thép có đường kính danh nghĩa 5 mm, chiều dài 100 mm thông qua phụ tủng nối ống thích hợp. Phải lắp một khớp nối ống vào đầu đối diện của mỗi ống. Sau đó mỗi cụm lắp được nạp đầy nước và bịt kín bằng nút ống. Cho các cụm lắp chịu tác động của nhiệt độ (- 30 + 5) °C trong thời gian 24 h.

8 Ghi nhãn

8.1 Sprinklers

8.1.1 Mỗi sprinkler tuân theo các yêu cầu của tiêu chuẩn này phải được ghi nhãn như sau: a) nhãn hiệu hoặc tên nhà sản xuất;

b) ký hiệu model;

c) dầu hiệu nhận biết nhà máy chế tạo nếu nhà sản xuất có nhiều hơn một cơ sở chế tạo sprinkler;

d) ký hiệu phần tử nhả nếu có nhiều hơn một kiểu; e) chữ viết tắt của loại sprinkler và vị trí lắp đặt (xem điều 3):

f) năm chế tạo danh nghĩa có bao gồm ba tháng cuối của năm trước và sáu tháng của năm tiếp theo;

g) nhiệt độ làm việc danh nghĩa.

8.1.2 Các khoản từ a) đến g) của 8.1.1 phải được ghi nhãn bền lâu trên các bộ phận không hoạt động trừ các sprinkler có phân tử dễ chảy, có thể ghi nhãn bền lâu các khoản f) hoặc g) trên phân tử dễ chảy.

8.1.3 Các sprinkler có ren 1/2 inch với cỡ kích thước danh nghĩa của miệng phun khác 15 mm phải có đường kính danh nghĩa của miệng phun được đúc hoặc dập trên một chỉ tiết hoặc bộ phận không hoạt động của sprinkler. Ngoài ra, phần kéo dài của thanh kim loại dài (10 + 2) mm đường kính (5 + 2) mm phải nhô ra ngoài bộ phận hướng dòng.

8.1.4 Đối với các bộ phận hướng dòng của các sprinkler bên vách không nằm ngang phải chỉ rõ định hướng của chúng so với hướng của dòng chảy. Nếu sử dụng mũi tên thì phải kèm theo mũi tên từ "flow" ("dòng chảy"). Các sprinkler bên vách nằm ngang phải có từ "top" ("đỉnh") trên bộ phận hướng dòng để chỉ định hướng của chúng.

8.1.5 Phải ghi nhãn các chữ viết tắt hoặc tổ hợp các chữ viết tắt sau trên chỉ tiết hoặc bộ phận không hoạt động của sprinkler.

CUP sprinkler thông thường hướng lên trên hoặc xuống dưới EC sprinkler có vùng bao phủ mở rộng

FR sprinkler phản ứng nhanh

IR sprinkler phản ứng đặc biệt (trung gian)

FSU sprinkler phun sương phẳng hướng lên trên FSP sprinkler phun sương phẳng hướng xuống dưới O/O sprinkler mở/đóng

SU hoặc SSU sprinkler phun sương phẳng hướng lên trên

SP hoặc SSP sprinkler phun sương phẳng hướng xuống dưới WU sprinkler bên vách xuống dưới

WUP sprinkler bên vách hướng lên trên xuống dưới WH sprinkler bên vách nằm ngang

8.5.1 Không cần có nhãn bỗ sung cho các sprinkler sau:

a) lắp chìm có nắp đậy;

b) trần;

c) lắp chìm;

d) khô hướng lên trên;

e) khô hướng xuống dưới; f) có bộ phận chắn nước.

8.1.6 Ngoại trừ các sprinkler được mạ và phủ bảo vệ, phạm vi nhiệt độ làm việc danh nghĩa phải được ghi mã màu trên sprinkler để nhận biết trị số nhiệt độ làm việc danh nghĩa. Đồi với các sprinkler có phần tử dễ chảy, mã màu này phải nhìn thấy được trên tay khung kẹp giữ thăng bằng cho tắm phân bồ và đối với các sprinkler có bầu thủy tinh, mã màu được chỉ thị bởi màu chất lỏng trong các bầu thủy tỉnh. Mã màu phải phù hợp với Bảng 2. Trong các quốc gia cần có mã màu cho tay khung kẹp các sprinkler có bầu thủy tinh thì phải dùng mã màu cho các sprinkler có phần tử dễ chảy.

8.1.7 Các sprinkler sử dụng các bầu thủy tinh từ nhiều nhà cung cấp phải có nhãn bền lâu trên chỉ tiết hoặc bộ phận không hoạt động của sprinkler đề nhận biết nhà cung cấp bâẫu thủy tỉnh dùng cho các sprinkler này.

8.2 Thân hộp của sprinkler và tắm che của sprinkler lắp chìm có nắp đậy

8.2.1 Thân hộp đặt chìm và tắm che của sprinkler lắp chìm có nắp đậy phải được ghi nhãn để sử dụng với các sprinkler tương ứng, trừ khi thân hộp là bộ phận không tháo ra được của sprinkler.

8.2.2 Tắm che của sprinkler lắp chìm có nắp đậy phải được ghi nhãn bền lâu với các từ "không sơn" trên bề mặt ngoài.

Phụ lục A (tham khảo) Phân tích phép thử độ bền đối với các phần tử nhả

A.1 Công thức cho trong 7.10.2 dựa trên cơ sở các phần tử dễ chảy không dễ bị hư hỏng do các ứng suất rão trong khoảng thời gian làm việc hợp lý. Như vậy, khoảng thời gian 876 600 h (100 năm) chỉ được lựa chọn như một giá trị thống kê với hệ số an toàn rất lớn, và không có ý nghĩa quan trọng nào khác như nhiều hệ số điều chỉnh tuổi thọ hiệu dụng của sprinkler.

A.2 Tác dụng các tải trọng gây ra hư hỏng do rão và không phải do ứng suất biến dạng cao không cần thiết lúc ban đầu và ghi lại các thời gian. Yêu cầu đã cho gần đúng với phép ngoại suy đường cong lôgarit đầy đủ hồi qui bằng các phân tích sau.

A.3 Sử dụng số liệu quan trắc được để xác định theo phương pháp bình phương tối thiều tải trọng ở 1 h, Lạ và tải trọng 1000 h, Lụ. Như vậy khi vẽ trên giấy lôgarit, độ dốc của đường thẳng được xác định bởi Lụ và Lạ phải lớn hơn hoặc bằng độ dốc được xác định bởi tải trọng thiết kế lớn nhất ở 100 năm, Lạ hoặc L„ hoặc

(In Lụ - In £a)/In 1000 > (In Lạ - In L¿)/In 876 600 Từ đó suy ra

In1000 InLu>(InL4-InL,) +IinL níu >(n1e-InE9) 276 600 lD

>0,504 8 (InL-In1,)+inL„ > 0,504 8 (In Lạ- In £s) +In ha (1-0,504 8)

> 0,504 8 In La+0,4952 In Lạ

Với sai số xấp xỉ 1 %, công thức được tính toán gần đúng bằng In Lụ > 0,5 (In Lạ- In L,)

hoặc có sự bù trừ sai số

Lụ > 0,99 (Lạ - Lạ) Š

hoặc

Lụ< 1,02 Lụ ^/L„

Phụ lục B (tham khảo) Phương pháp tính toán giới hạn dung sai

B.1 Phương pháp tính toán để xác định sự tuân theo các yêu cầu về giới hạn dung sai quy định trong 6.24 và 6.25 được mô tả dưới đây.

B.2 Ghi lại thời gian hoạt động của mẫu thử ở dạng số thập phân. B.3 Tính toán giá trị trung bình và sai lệch chuẩn không có sự xê dịch. Sai lệch chuẩn không có sự xê dịch của mẫu thử (s) được tính toán theo công thức:

¬n -0,5

S= 3 bi -xŸ/(n-1)

_i=1 - trong đó

x là thời gian hoạt động trung bình của mẫu thử;

x là thời gian hoạt động của mỗi mẫu được thử;

n là số các mẫu được thử.

B.4 Xác định K, trong đó K là hệ số được chọn từ Bảng B.1.

B.5 Hoàn thành các bước so sánh với các yêu cầu quy định trong 6.24 và 6.25 phù hợp với Bảng B.1.

B.6 Các giới hạn dung sai theo thống kê được rút ra từ các phép thử phản ứng nhiệt đối với một sprinkler có RTI xấp xỉ bằng 350 (m.s) °Š sẵn có trên thị trường.

Bảng B.1 - Các hệ số K đối với các giới hạn dung sai một phía cho phân bố chuẩn

18 3,370

19 3,331 20 3.295 21 3.262 22 3.233 23 3.206 24 3.181 25 3.158 30 3.064 355 2,994 40 2,941 45 2,897 50 2,863

Bảng B.2- Phiếu ghi giới hạn dung sai cho phép thử phản ứng của các loại sprinkler trần {bao gồm sprinkler lắp chìm có nắp đậy, sprinkler trân và sprinkler lắp chìm (xem 6.24)}

Phụ lục C (tham khảo)

Sự phản ứng của sprinkler - Tính toán mẫu

C.1 Tính toán hệ số C

Nhiệt độ làm việc trung bình của sprinkler thu được từ các phép thử cho trong 7.7.1 là 72 °C. Các phép thử theo trình tự được tiền hành theo quy định. Trong phép thử đầu tiên U, = 0,288 m/s và Tu = 20,3 °C. Nhiệt độ không khí thực tế là 125 °C. Sự hoạt động không xảy ra trong 15 min. Trong phép thử thứ hai Uu = 0,342 m/s và Tạ = 20 ˆC, nhiệt độ không khí thực tế là 127 °C. Sự hoạt động xảy ra ở 350 s.

(UuU.3Š = (0,342/0,288)° < 1,1

Do đó:

C, =[(125 - 20,3)(72 - 20,3) - 1] (0,288)0Š

Cu = 0,55 (m/s)°°

Cu =[(127 - 20)/(72 - 20) - 1] (0,342)9°

Cu = 0,62 (m/s)°°

C=0,5 (0,55 + 0,62) = 0,59 (m/s)Š°

C.2 Tính toán RTI

C.2.1Vídụ1

Giả sử thời gian phản ứng trong phép thử nhúng chìm (f;) bằng 30,1 s đối với một sprinkler phản

ứng tiêu chuân, giả sử

a) nhiệt độ làm việc trung bình của bề chất lỏng của sprinkler là 72 °C;

b) nhiệt độ môi trường xung quanh là 20 °C;

c) nhiệt độ không khí thực tế trong khoang thử là 197 °C;

d) tốc độ không khí thực tế trong khoang thử là 2,56 m/s, và

e) hệ số dẫn đối với sprinkler này đã được xác định theo 7.7.1.3 là 0,59 (m/sJ°S

RTI = 128(m.s)°°

C.2.2Ví dụ 2

Liên quan đến 7.7.2.4, giả sử thời gian phản ứng trong hướng trường hợp xấu nhất là 45,2 s. Giá trị RTI này được ký hiệu RTlyc

HT: vi ¬4620266Đ°h+0.59(RTI,/128)/256)°|

. mnt-(720-20)1+069(RTI„ /128)/(256»Š /(197 ~20) } Lời giải lặp lại là

RTlwe = 185 (m.s)°5

Phụ lục D (quy định) Dung sai Trừ khi có quy định khác, phải áp dụng dung sai cho trong Bảng D.1. Bảng D.1 - Dung sai

Phụ lục E (tham khảo) Phản ứng nhiệt - Tính toán mẫu Ví dụ về đặc tính của sprinkler - Phản ứng: tiêu chuẩn - Trị số nhiệt độ danh nghĩa: 57 C - Phần tử hoạt động: Bầu thủy tinh - Ví dụ về nhiệt độ môi trường phòng: 20 °C Theo Bảng 4, các giá trị lớn nhất của RTI và C là RTI = 350 (m.s) ”° C=1,0 (m/s) °° Hướng: chuẩn RTI = 250 (m.s) ”° C=2,0 (m/s) °° Hướng: chuẩn RTI = 600 (m.s) ”° C=5,0 (m/s) °° Hướng: dịch chuyển 15 °

Theo 6.3, nhiệt độ giới hạn trên lớn nhất đồi với sprinkler (trong ví dụ là 60 °C).

Tính toán thời gian phản ứng lý thuyết khi sử dụng phương trình cho trong 7.7.2.3, được giải đối với t, (thời gian phản ứng lý thuyêt) được cho trong Bảng E.1.

Theo Bảng E.1, điều kiện thử 9 tạo ra các kết quả sau đối với sprinkler (trong) ví dụ:

Điều kiện thử 9 RTI = 350 (m.s) °° C=1,0 (m/s) °° t,= 34,3 s Điều kiện thử 9 RTI = 250 (m.s) °° C=2,0 (m/s) ”° t,= 26,0 s Điều kiện thử 9 RTI = 600 (m.s) °° C=5,0 (m/s) ° t,= 77,4 s

Vì chỉ sử dụng các thời gian phản ứng lý thuyết lớn nhất nên điều kiện thử 9 được thực hiện đối với các sprinkler (trong) ví dụ theo hướng chuân (được phép có thời gian phản ứng lớn nhất 34,3

s) và đối với các sprinkler (trong) ví dụ theo hướng có dịch chuyển (được phép có thời gian phản ứng lớn nhật 77,4 s).

Bảng E.2 giới thiệu tóm tắt về sprinkler (trong) ví dụ Bảng E.1 - Thời gian phản ứng lý thuyết

Bảng E.2 - Bảng tóm tắt về các thời gian phản ứng lớn nhất đối với sprinkler ví dụ

Điều kiện thử (theo Bảng 5) Định hướng (theo Bảng 4) Thời gian phản ứng lý

TIÊU CHUẨN QUỐC GIA

TCVN 6305-1: 2007

ISO 6182-1 : 2004

PHÒNG CHÁY CHỮA CHÁY - HỆ THỐNG SPRINKLER TỰ ĐỘNG - PHẦN 1 : YÊU CẦU VÀ

PHƯƠNG PHÁP THỬ ĐỐI VỚI SPRINKLER

Download tại Tiêu chuẩn xây dựng - http://tieuchuanxaydung.com

Website trong ngành xây dựng nên tham khảo:

• Đại siêu thị Sản phẩm & Vật liệu Xây dựng

XAYDUNG.ORG

• Trang thông tin Kiến trúc & Xây dựng Việt Nam

KIENTRUC.VN

• Cửa nhựa lõi thép 3AWindow

http://cuanhualoithep.com

• Tư vấn thiết kế nhà & Thi công xây dựng http://wedo.com.vn

• Thông tin đấu thấu - thông báo mời thầu http://thongtindauthau.com

• Thị trường xây dựng

http://thitruongxaydung.com

• Triển lãm VietBuild Online

http://vietbuild.vn

• Xin giấy phép xây dựng

http://giayphepxaydung.com

• Kiến trúc sư Việt nam

http://kientrucsu.org

• Ép cọc bê tông

http://epcocbetong.net

• Sửa chữa nhà, sửa văn phòng

http://suachuanha.com
