CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

QCVN 41:2024/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ BÁO HIỆU ĐƯỜNG BỘ

National Technical Regulation on Traffic Signs and Signals

HÀ NỘI - 2024

Lời nói đầu

QCVN 41:2024/BGTVT thay thế QCVN 41:2019/BGTVT.

Quy chuẩn kỹ thuật Quốc gia về báo hiệu đường bộ QCVN 41:2024/BGTVT do Cục

Đường bộ Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao

thông vận tải ban hành theo Thông tư số /2024/TT-BGTVT ngày 15 tháng 11 năm 2024.

51

2

MỤC LỤC

Phần 1: Quy định chung……………….….................................................................

4

Phần 2: Quy định kỹ thuật……………….…..............................................................

7

Chương 1 - Thứ tự hiệu lực của hệ thống báo hiệu và thứ tự đường ưu tiên......

7

Chương 2 - Tín hiệu giao thông ...........................................................................

8

Chương 3 - Biển báo hiệu ....................................................................................

12

Chương 4 - Biển báo cấm.....................................................................................

20

Chương 5 - Biển báo nguy hiểm và cảnh báo.......................................................

23

Chương 6 - Biển hiệu lệnh....................................................................................

26

Chương 7 - Biển chỉ dẫn trên đường ô tô không phải là đường cao tốc...............

29

Chương 8 - Biển phụ, biển viết bằng chữ.............................................................

32

Chương 9 - Biển chỉ dẫn trên đường cao tốc………………………………..………

34

Chương 10 - Vạch kẻ đường.................................................................................

61

Chương 11 - Cọc tiêu, tiêu phản quang, tường bảo vệ và hàng rào chắn............

63

Chương 12 - Cột kilômét, Cọc H...........................................................................

69

Chương 13 - Mốc lộ giới........................................................................................

71

Chương 14 - Báo hiệu cấm đi lại...........................................................................

72

Chương 15 - Gương cầu lồi, dải phân cách và lan can phòng hộ…….................

74

Chương 16 - Thiết bị âm thanh báo hiệu đường bộ………………………………...

75

Phần 3: Tổ chức thực hiện……………….…............................................................

76

Phụ lục A - Đèn tín hiệu .............................................................................................

77

Phụ lục B - Ý nghĩa - Sử dụng biển báo cấm..............................................................

80

Phụ lục C - Ý nghĩa - Sử dụng biển báo nguy hiểm và cảnh báo...............................

98

Phụ lục D - Ý nghĩa - Sử dụng biển hiệu lệnh ............................................................

115

Phụ lục E - Ý nghĩa - Sử dụng biển chỉ dẫn ...............................................................

130

Phụ lục F - Ý nghĩa - Sử dụng các biển phụ...............................................................

151

Phụ lục G - Ý nghĩa - Sử dụng vạch kẻ đường..........................................................

158

Phụ lục I - Cột kilômét - Cọc H - Mốc lộ giới..............................................................

200

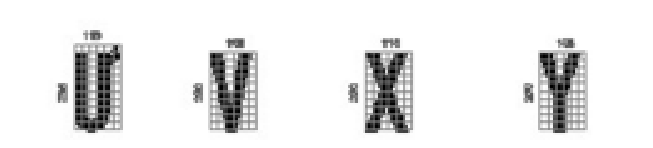

Phụ lục K - Kích thước chữ viết và con số trên biển báo............................................

206

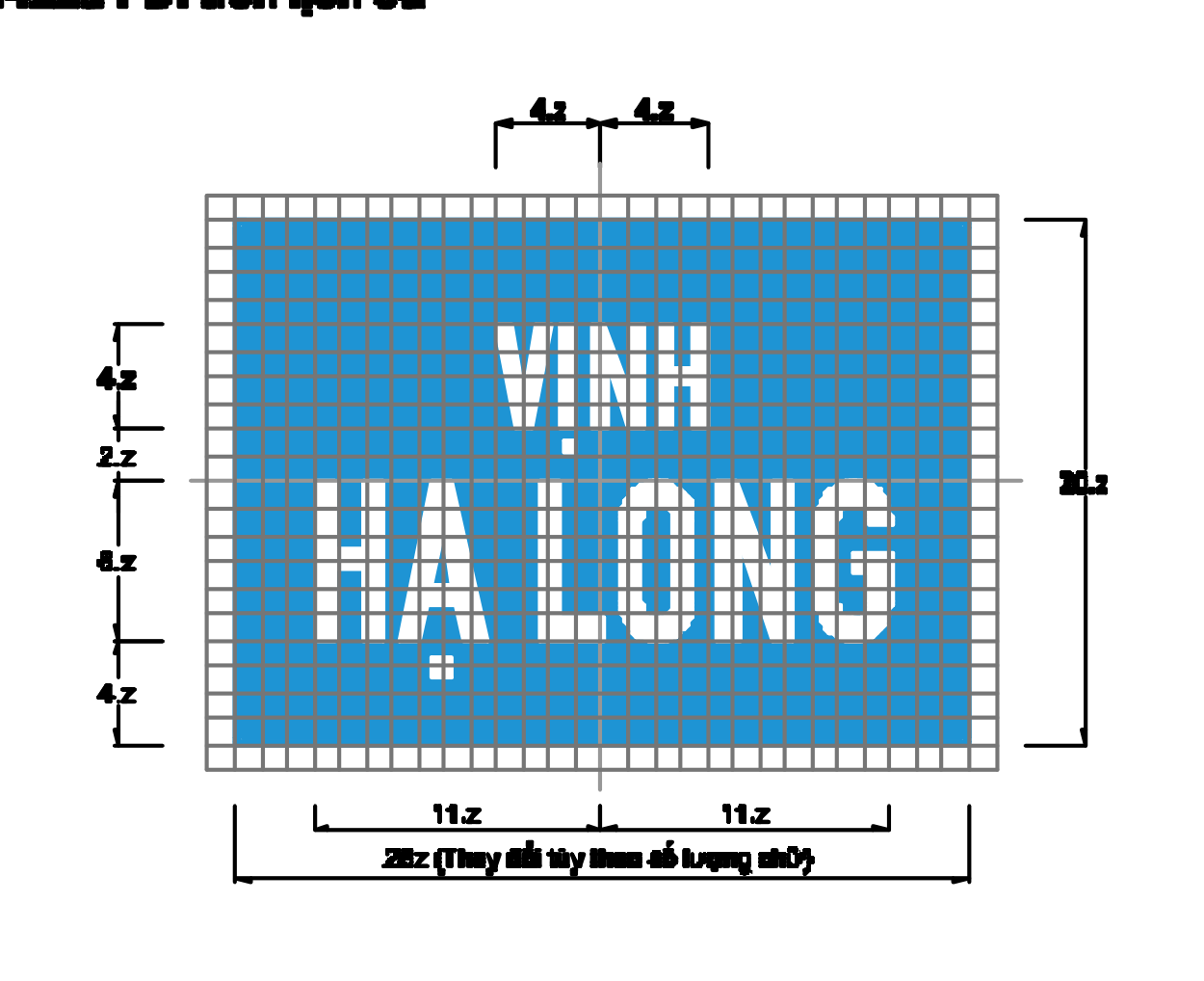

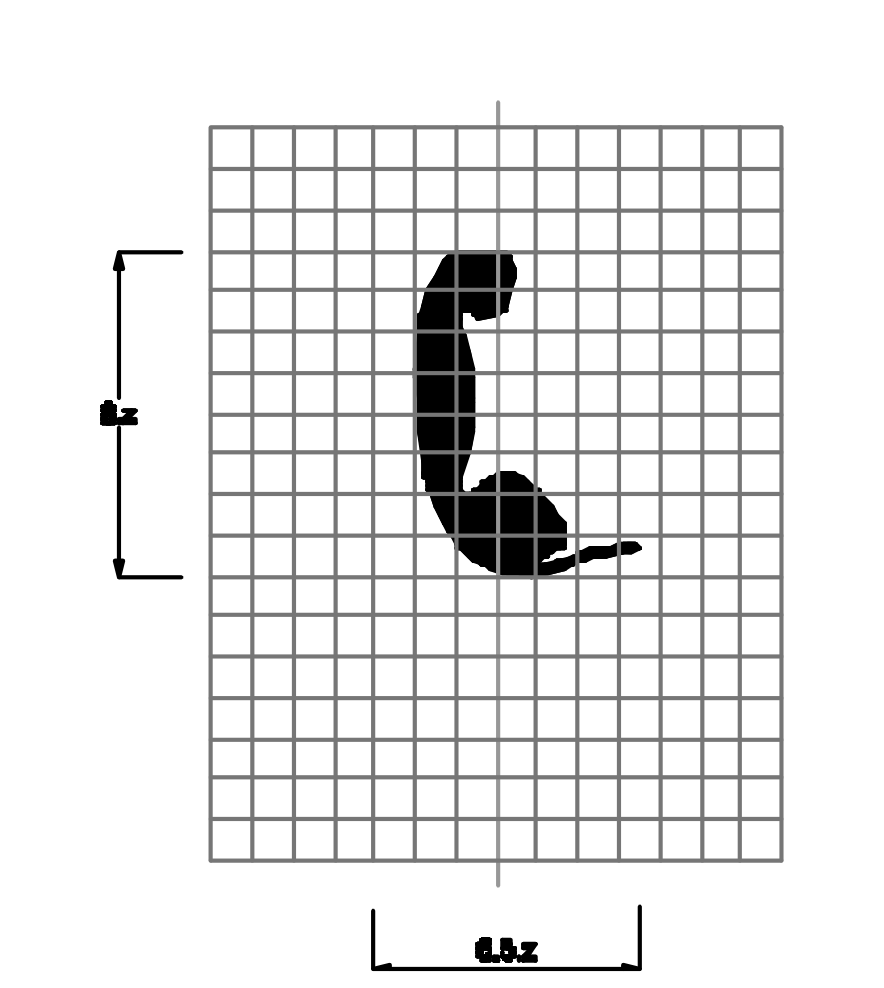

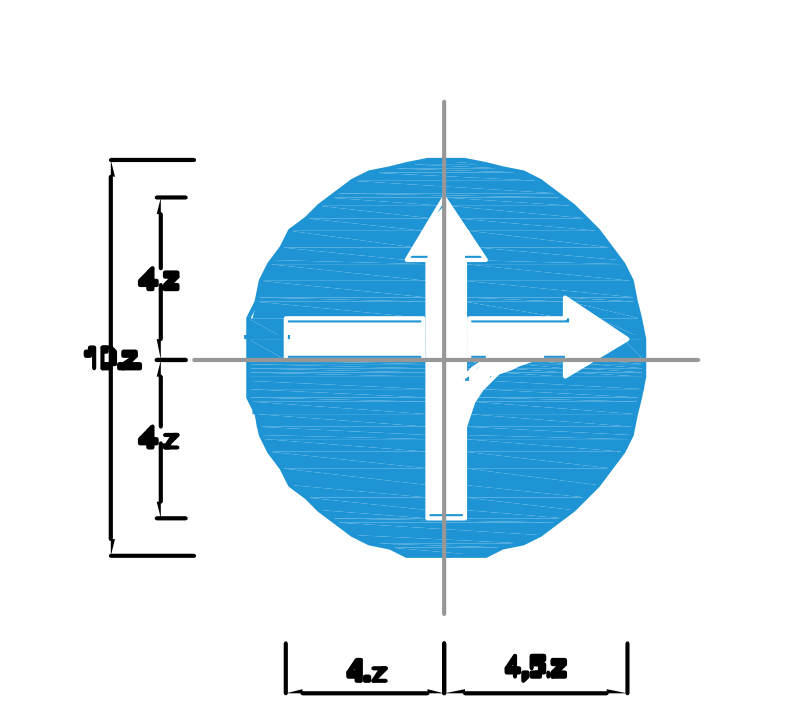

Phụ lục M - Chi tiết các thông số thiết kế biển báo ....................................................

214

Phụ lục N - Mã hiệu đường cao tốc ………...............…..............................................

339

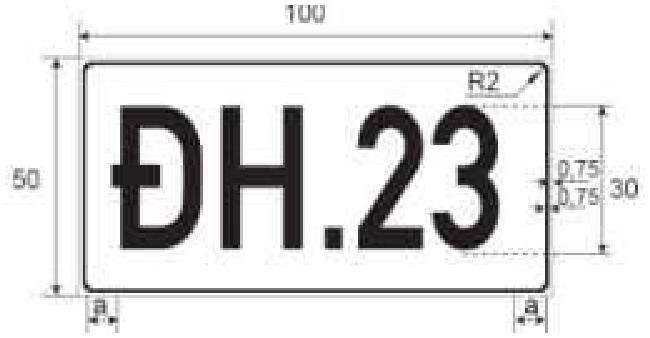

Phụ lục O - Kích thước mã hiệu đường bộ…………...................................................

341

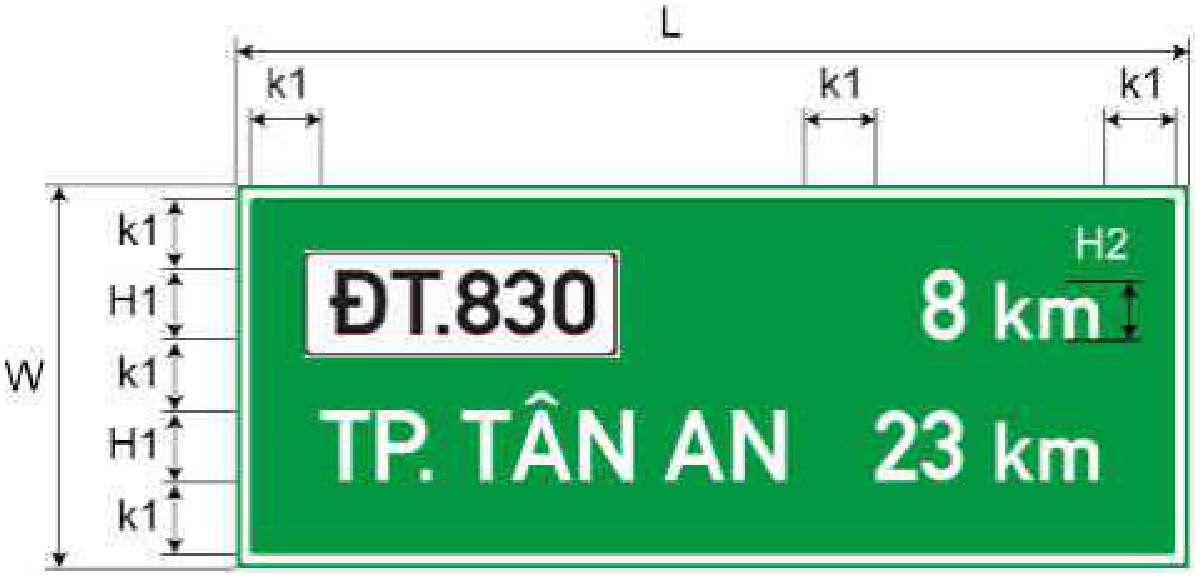

Phụ lục P - Chi tiết các thông số thiết kế biển báo chỉ dẫn trên đường cao tốc..........

345

3

PHẦN 1: QUY ĐỊNH CHUNG

Điều 1. Phạm vi điều chỉnh

Quy chuẩn này quy định về báo hiệu đường bộ bao gồm: đèn tín hiệu giao thông;

biển báo hiệu đường bộ; vạch kẻ đường và các dấu hiệu khác trên mặt đường; cọc tiêu,

tường bảo vệ, rào chắn, đinh phản quang, tiêu phản quang, cột Km, cọc H; thiết bị âm

thanh báo hiệu đường bộ.

Quy chuẩn này quy định về báo hiệu đường bộ áp dụng cho tất cả các tuyến

đường bộ trong mạng lưới đường bộ Việt Nam, các đường nằm trong hệ thống đường bộ

tham gia Điều ước quốc tế mà Việt Nam là thành viên (Hiệp định GMS-CBTA, các thỏa

thuận trong ASEAN và các thỏa thuận quốc tế khác) - sau đây gọi là các tuyến đường đối

ngoại.

Điều 2. Đối tượng áp dụng

Quy chuẩn này áp dụng đối với người tham gia giao thông trên mạng lưới đường

bộ của Việt Nam và các tổ chức, cá nhân liên quan đến quản lý, đầu tư xây dựng, bảo vệ,

bảo trì, khai thác, sử dụng kết cấu hạ tầng giao thông đường bộ.

Điều 3. Giải thích từ ngữ

Trong Quy chuẩn này, các từ ngữ dưới đây được hiểu như sau:

3.1. Đường đô thị (ĐĐT) là đường trong phạm vi địa giới hành chính nội thành, nội

thị, bao gồm: đường cao tốc đô thị, đường phố, đường ngõ, ngách, kiệt, hẻm trong đô thị.

3.2. Đường qua khu đông dân cư là đoạn đường bộ nằm trong khu vực nội thành

phố, nội thị xã, nội thị trấn và những đoạn đường có dân cư sinh sống sát dọc theo đường

và được xác định bằng biển báo bắt đầu khu đông dân cư và biển báo hết khu đông dân

cư (khi cần thiết có thể xác định riêng cho từng chiều đường).

3.3. Đường dành riêng cho các loại phương tiện cơ giới là phần đường hoặc làn

đường dành riêng cho phương tiện cơ giới lưu thông, tách biệt với phần đường dành

riêng cho các phương tiện thô sơ và người đi bộ bằng dải phân cách hoặc vạch sơn dọc

liền và được chỉ dẫn bằng biển báo hiệu hoặc vạch sơn.

3.4. Đường dành riêng cho một số loại phương tiện là tuyến đường, phần đường

hoặc làn đường dành riêng cho một hoặc một vài loại phương tiện được lưu thông tách

biệt với phần đường cho các phương tiện khác và được chỉ dẫn bằng biển báo hiệu hoặc

vạch sơn.

3.5. Đường dành riêng cho các phương tiện thô sơ và người đi bộ là tuyến đường,

phần đường hoặc làn đường được phân biệt với phần đường dành riêng cho phương tiện

cơ giới bằng các dải phân cách hoặc vạch sơn dọc liền.

3.6. Làn đường ưu tiên là làn đường mà trên đó phương tiện tham gia giao thông

được các phương tiện khác nhường đường khi cùng tham gia giao thông.

3.7. Đường không ưu tiên là đường giao cùng mức với đường ưu tiên.

4

3.8. Đường một chiều là đường chỉ cho đi một chiều.

3.9. Đường hai chiều là đường dùng chung cho cả chiều đi và về trên cùng một

phần đường xe chạy mà không có dải phân cách giữa.

3.10. Đường đôi là đường mà chiều đi và về được phân biệt bằng dải phân cách

(trường hợp phân biệt bằng vạch sơn thì không phải đường đôi).

3.11. Đường thôn là đường trong khu vực thôn, đường trục nối thôn với khu vực

sản xuất nông nghiệp, lâm nghiệp và cơ sở sản xuất, kinh doanh khác trên địa bàn thôn.

3.12. Phần đường xe chạy là phần của đường bộ được sử dụng cho phương tiện

giao thông đường bộ đi lại.

3.13. Phần đường dành cho xe cơ giới là phần của đường bộ được sử dụng cho

các phương tiện giao thông cơ giới đường bộ và xe máy chuyên dùng qua lại.

3.14. Phần đường dành cho xe thô sơ là phần của đường bộ được sử dụng cho

các phương tiện giao thông thô sơ đường bộ qua lại.

3.15. Dải phân cách được lắp đặt để phân chia phần đường xe chạy thành hai

chiều riêng biệt hoặc để phân chia phần đường dành cho xe cơ giới và xe thô sơ hoặc

của nhiều loại xe khác nhau trên cùng một chiều đường;

3.16. Nơi đường giao nhau cùng mức (nơi đường giao nhau hoặc nút giao) là nơi

hai hay nhiều đường bộ gặp nhau trên cùng một mặt phẳng, gồm cả mặt bằng hình thành

vị trí giao nhau đó.

3.17. Giá long môn là một dạng kết cấu ngang qua đường ở phía trên phần đường

xe chạy.

3.18. Cột cần vươn là một dạng kết cấu có cần vươn ra phía trên phần đường xe

chạy.

3.19. Tốc độ lưu hành (vận hành) là tốc độ mà người lái vận hành chiếc xe của

mình.

3.20. Tốc độ suất tích lũy 85% (V85) là tốc độ vận hành mà ở đó 85% các lái xe vận

hành xe chạy từ tốc độ này trở xuống.

3.21. Tầm nhìn là khoảng cách đo dọc theo mặt đường tính từ mũi xe của một

chiếc xe đang chạy đến một vật thể ở phía trước.

3.22. Tầm nhìn dừng xe an toàn là khoảng cách đo dọc theo đường tính từ mũi xe

để một chiếc xe đang chạy có thể dừng lại an toàn trước một vật thể tĩnh bất ngờ xuất

hiện trên cùng một làn đường ở phía trước.

3.23. Tầm nhìn vượt xe an toàn là khoảng cách đo dọc theo mặt đường tính từ mũi

xe để một chiếc xe đang chạy trên đường 2 làn xe hai chiều có thể vượt qua một chiếc xe

khác chạy chậm hơn cùng chiều bằng cách chiếm dụng làn xe chạy phía chiều ngược lại

và quay trở về làn cũ của mình một cách an toàn.

5

3.24. Vượt xe là tình huống giao thông trên đường mà mỗi chiều đường xe chạy chỉ

có một làn đường dành cho xe cơ giới, xe đi phía sau di chuyển sang bên trái để di

chuyển lên trước xe phía trước.

3.25. Nhường đường cho phương tiện khác là tình huống giao thông mà phương

tiện nhường đường không tiếp tục di chuyển như hiện tại để phương tiện được nhường

đường không phải chuyên hướng hoặc phải phanh đột ngột.

3.26. Nút giao khác mức liên thông là nơi giao nhau của đường bộ bằng tổ hợp các

công trình vượt hoặc chui và nhánh nối mà ở đó cho phép các phương tiện tham gia giao

thông chuyển hướng đến đường ở các cao độ khác nhau.

3.27. Nhánh nối là đường dùng để kết nối các hướng đường trong nút giao.

3.28. Lối ra là nơi các phương tiện tham gia giao thông tách ra khỏi dòng giao

thông trên đường chính.

3.29. Lối vào là nơi các phương tiện tham gia giao thông nhập vào dòng giao thông

trên đường chính.

3.30. Biển có tính chất tạm thời là biển sử dụng mang tính tình huống nhằm tổ chức

điều khiển giao thông có tính chất ngắn hạn như trong các sự kiện, sự cố giao thông hay

sử dụng trong quá trình thi công hoặc sửa chữa đường.

6

PHẦN 2: QUY ĐỊNH KỸ THUẬT

CHƯƠNG 1

THỨ TỰ HIỆU LỰC CỦA HỆ THỐNG BÁO HIỆU VÀ THỨ TỰ ĐƯỜNG ƯU TIÊN

Điều 4. Thứ tự hiệu lực của hệ thống báo hiệu

4.1. Khi đồng thời có, bố trí các hình thức báo hiệu có ý nghĩa khác nhau cùng ở

một khu vực, người tham gia giao thông đường bộ phải chấp hành báo hiệu đường bộ

theo thứ tự ưu tiên từ trên xuống dưới như sau:

4.1.1. Hiệu lệnh của người điều khiển giao thông;

4.1.2. Tín hiệu đèn giao thông;

4.1.3. Biển báo hiệu đường bộ;

4.1.4. Vạch kẻ đường và các dấu hiệu khác trên mặt đường;

4.1.5. Cọc tiêu, tường bảo vệ, rào chắn, đinh phản quang, tiêu phản quang, cột Km,

cọc H;

4.1.6. Thiết bị âm thanh báo hiệu đường bộ.

4.2. Khi ở một vị trí đã có biển báo hiệu đặt cố định lại có biển báo hiệu khác đặt có

tính chất tạm thời mà hai biển có ý nghĩa khác nhau thì người tham gia giao thông phải

chấp hành hiệu lệnh của biển báo hiệu có tính chất tạm thời.

Điều 5. Thứ tự đường ưu tiên

5.1. Quy định về thứ tự đường ưu tiên như sau:

- Đường cao tốc;

- Quốc lộ;

- Đường đô thị;

- Đường tỉnh;

- Đường huyện;

- Đường xã;

- Đường thôn;

- Đường chuyên dùng.

5.2. Nếu hai đường c ùng thứ tự, giao nhau cùng mức, việc xác định đường nào là

đường ưu tiên được xem xét lần lượt theo quy định sau:

5.2.1. Được cấp có thẩm quyền quy định là đường ưu tiên;

5.2.2. Đường có cấp kỹ thuật cao hơn thì được ưu tiên;

5.2.3. Khi lưu lượng xe khác nhau, đường cùng cấp có lưu lượng xe trung bình

ngày đêm lớn hơn thì được ưu tiên;

7

5.2.4. Khi lưu lượng xe trung bình ngày đêm bằng nhau, đường có nhiều xe ô tô

vận tải công cộng lớn hơn thì được ưu tiên;

5.2.5. Đường nào có mặt đường cấp cao hơn thì được ưu tiên.

5.3. Không được quy định cả hai đường giao nhau cùng mức cùng đồng thời là

đường ưu tiên.

CHƯƠNG 2

TÍN HIỆU GIAO THÔNG

Điều 6. Điều khiển giao thông bằng tín hiệu đèn

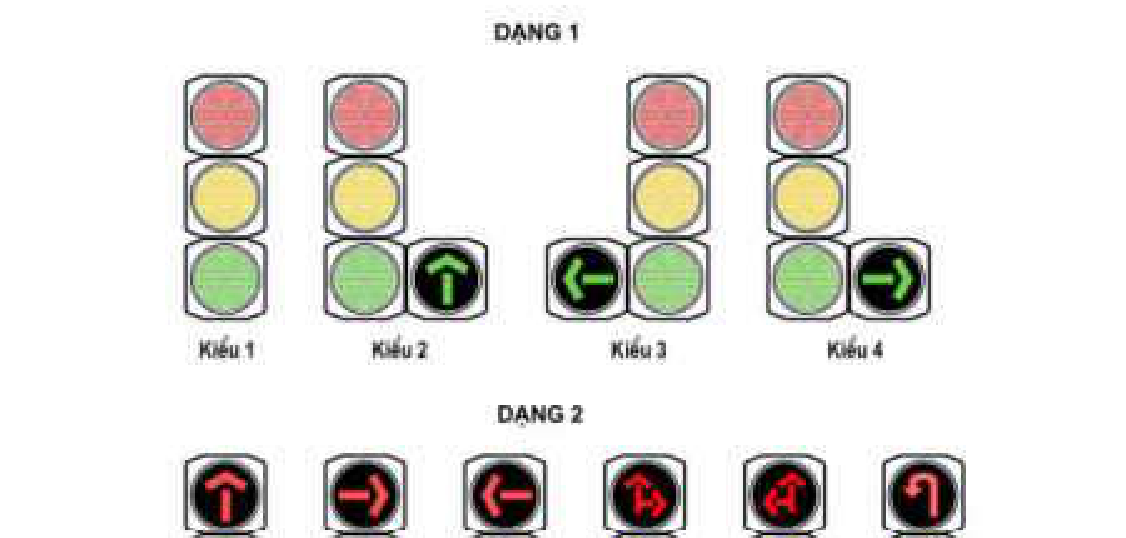

6.1. Đèn tín hiệu chính điều khiển giao thông được áp dụng ba loại màu tín hiệu:

xanh, vàng và đỏ; chủ yếu có dạng hình tròn, lắp theo chiều thẳng đứng hoặc nằm ngang.

6.1.1. Thứ tự tín hiệu lắp theo chiều thẳng đứng: đèn đỏ ở trên, đèn vàng ở giữa và

đèn xanh ở dưới.

6.1.2. Thứ tự tín hiệu lắp đặt theo chiều ngang: đèn đỏ ở phía bên trái, đèn vàng ở

giữa và đèn xanh ở phía bên phải theo chiều đi.

6.2. Đèn tín hiệu ngoài ba dạng đèn chính còn được bổ sung một số đèn khác tuỳ

thuộc vào quy mô nút giao và tổ chức giao thông.

6.2.1. Đèn có hình mũi tên hoặc các hình có ký hiệu phù hợp với quy định của Quy

chuẩn này, được lắp đặt trên mặt phẳng ngang với đèn tín hiệu. Các hình trên đèn có thể

là hình một loại phương tiện giao thông hoặc hình người đi bộ.

6.2.2. Trong từng tín hiệu của đèn có thể có hình mũi tên. Nếu mũi tên chỉ hướng

cho phép rẽ trái thì đồng thời cho phép quay đầu, trừ khi có đặt biển báo số P.124 (a,b)

“Cấm quay đầu xe”.

6.2.3. Đồng hồ đếm ngược (khi đang hoạt động bình thường) có tác dụng báo hiệu

thời gian có hiệu lực của đèn.

6.2.4. Đèn tín hiệu có hình chữ thập màu đỏ báo hiệu xe phải dừng lại. Trong

trường hợp xe đã ở trong nút giao thì phải nhanh chóng đi ra khỏi nút giao.

6.3. Ý nghĩa của đèn tín hiệu: tín hiệu đèn giao thông có 03 màu, gồm: màu xanh,

màu vàng, màu đỏ; có hiển thị thời gian hoặc không hiển thị thời gian. Người tham gia

giao thông đường bộ phải chấp hành như sau:

6.3.1. Tín hiệu xanh: tín hiệu đèn màu xanh là được đi; trường hợp người đi bộ, xe

lăn của người khuyết tật đang đi ở lòng đường, người điều khiển phương tiện tham gia

giao thông đường bộ phải giảm tốc độ hoặc dừng lại nhường đường cho người đi bộ, xe

lăn của người khuyết tật qua đường;

8

6.3.2. Tín hiệu đèn màu vàng phải dừng lại trước vạch dừng; trường hợp đang đi

trên vạch dừng hoặc đã đi qua vạch dừng mà tín hiệu đèn màu vàng thì được đi tiếp.

Trường hợp tín hiệu đèn màu vàng nhấp nháy, người điều khiển phương tiện tham

gia giao thông đường bộ được đi nhưng phải quan sát, giảm tốc độ hoặc dừng lại nhường

đường cho người đi bộ, xe lăn của người khuyết tật qua đường hoặc các phương tiện

khác.

6.3.3. Tín hiệu đèn màu đỏ là cấm đi: báo hiệu phải dừng lại trước vạch dừng. Nếu

không có vạch dừng thì phải dừng trước đèn tín hiệu theo chiều đi.

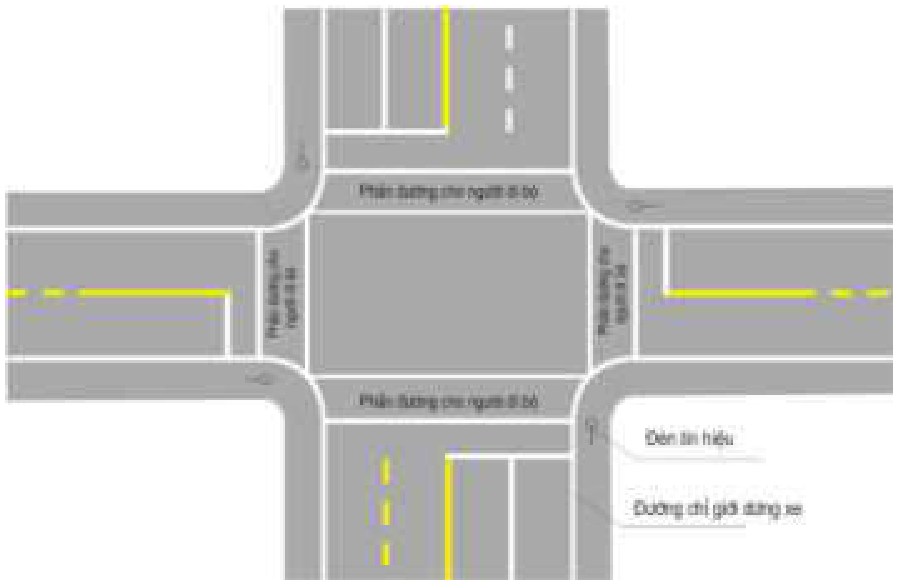

6.3.4. Trường hợp không có vạch dừng, thì vị trí đặt đèn tín hiệu gần nhất theo

chiều đi coi như là vạch dừng.

6.3.5. Tại một thời điểm, trên cùng một bộ đèn tín hiệu chỉ được sáng một trong ba

màu: xanh, vàng hoặc đỏ.

6.4. Ý nghĩa của đèn hình mũi tên.

6.4.1. Nếu đèn có lắp đèn hình mũi tên màu xanh thì các loại phương tiện giao

thông chỉ được đi khi tín hiệu mũi tên bật sáng cho phép. Tín hiệu mũi tên cho phép rẽ trái

thì đồng thời cho phép quay đầu nếu không có báo hiệu cấm quay đầu khác.

6.4.2. Nếu đèn có hình của một loại phương tiện giao thông nào đó xanh thì chỉ loại

phương tiện đó được phép đi.

6.4.3. Khi tín hiệu mũi tên màu xanh được bật sáng cùng một lúc với tín hiệu đỏ

hoặc vàng thì các phương tiện đi theo hướng mũi tên nhưng phải nhường đường cho các

loại phương tiện đi từ các hướng khác đang được phép đi.

6.4.4. Khi tín hiệu mũi tên màu đỏ được bật sáng cùng lúc với tín hiệu đèn chính

màu xanh thì phương tiện không được đi theo hướng mũi tên. Những nơi bố trí mũi tên

màu đỏ cần bố trí làn chờ cho các xe đi hướng đang có đèn màu đỏ.

6.4.5. Khi tín hiệu màu đỏ có hình của một loại phương tiện nào đó bật sáng cùng

lúc với tín hiệu đèn chính màu xanh thì loại phương tiện đó không được đi. Những nơi có

bố trí đèn hình phương tiện màu đỏ thì cần bố trí làn chờ cho phương tiện đó.

6.5. Điều khiển giao thông bằng loại đèn hai màu.

6.5.1. Điều khiển giao thông đối với người đi bộ bằng loại đèn hai màu: khi tín hiệu

màu đỏ có tín hiệu hình người tư thế đứng hoặc chữ viết "Dừng lại"; khi tín hiệu màu

xanh, có hình người tư thế đi hoặc chữ viết "Đi".

Người đi bộ chỉ được phép đi qua đường khi tín hiệu đèn xanh bật sáng và đi trong

hàng đinh gắn trên mặt đường hoặc vạch sơn dành cho người đi bộ qua đường. Tín hiệu

đèn xanh nhấp nháy báo hiệu chuẩn bị chuyển sang tín hiệu màu đỏ; người đi bộ lúc này

không được bắt đầu đi ngang qua đường.

6.5.2. Loại đèn hai màu xanh và đỏ không nhấp nháy dùng để điều khiển giao

thông ở những nơi giao nhau với đường sắt, bến phà, cầu cất, giá cho máy bay lên xuống

ở độ cao không lớn v.v... Đèn xanh bật sáng: cho phép các phương tiện giao thông được

đi. Đèn đỏ bật sáng: cấm đi. Hai đèn xanh và đỏ không được cùng bật sáng một lúc.

9

6.5.3. Loại đèn đỏ hai bên thay nhau nhấp nháy nơi giao nhau với đường sắt, khi

bật sáng thì mọi phương tiện phải dừng lại và chỉ được đi khi đèn tắt. Ngoài ra để gây chú

ý, ngoài đèn đỏ nhấp nháy còn trang bị thêm chuông điện hoặc tiếng nói nhắc nhở có tàu

hỏa.

6.6. Để điều khiển giao thông trên từng làn đường riêng có thể áp dụng bộ đèn tín

hiệu gồm 2 màu treo trên phần đường xe chạy, tín hiệu xanh có hình mũi tên phải đặt phía

trên làn đường cần điều khiển, tín hiệu đỏ có hình hai gạch chéo. Những tín hiệu của đèn

này có ý nghĩa như sau.

6.6.1. Tín hiệu xanh cho phép đi ở trên làn đường có mũi tên chỉ;

6.6.2. Tín hiệu đỏ phải dừng lại theo điểm 6.3.3 khoản 6.3 Điều này trên làn đường

có đèn treo tín hiệu màu đỏ.

Điều 7. Xe ưu tiên và tín hiệu của xe ưu tiên

7.1. Xe ưu tiên được quyền đi trước xe khác khi qua đường giao nhau từ bất kỳ

hướng nào tới theo thứ tự ưu tiên từ trên xuống dưới như sau:

a) Xe chữa cháy của Cảnh sát phòng cháy, chữa cháy và cứu nạn, cứu hộ và xe

chữa cháy của các lực lượng khác được huy động đi làm nhiệm vụ chữa cháy;

b) Xe của lực lượng quân sự, công an, kiểm sát đi làm nhiệm vụ khẩn cấp; đoàn xe

có xe Cảnh sát giao thông dẫn đường;

c) Xe cứu thương đi làm nhiệm vụ cấp cứu;

d) Xe hộ đê đi làm nhiệm vụ; xe đi làm nhiệm vụ cứu nạn, cứu hộ, khắc phục sự cố

thiên tai, dịch bệnh hoặc xe đi làm nhiệm vụ trong tình trạng khẩn cấp theo quy định của

pháp luật;

đ) Đoàn xe tang.

7.2. Xe ưu tiên quy định tại các điểm a, b, c và d khoản 7.1 Điều này phải có tín

hiệu ưu tiên theo quy định của pháp luật. Màu của tín hiệu đèn ưu tiên được quy định như

sau:

a) Xe chữa cháy của Cảnh sát phòng cháy, chữa cháy và cứu nạn, cứu hộ và xe

chữa cháy của các lực lượng khác được huy động đi làm nhiệm vụ chữa cháy, xe của lực

lượng quân sự đi làm nhiệm vụ khẩn cấp, xe cứu thương đang làm nhiệm vụ cấp cứu có

đèn nhấp nháy màu đỏ;

b) Xe của lực lượng công an, kiểm sát đi làm nhiệm vụ khẩn cấp, xe Cảnh sát giao

thông dẫn đường có đèn nhấp nháy màu xanh và đỏ;

c) Xe hộ đê đi làm nhiệm vụ; xe đi làm nhiệm vụ cứu nạn, cứu hộ, khắc phục sự cố

thiên tai, dịch bệnh hoặc xe đi làm nhiệm vụ trong tình trạng khẩn cấp theo quy định của

pháp luật có đèn nhấp nháy màu xanh.

7.3. Xe ưu tiên quy định tại các điểm a, b, c và d khoản 7.1 Điều này không bị hạn

chế tốc độ; được phép đi không phụ thuộc vào tín hiệu đèn giao thông, đi vào đường

ngược chiều, các đường khác có thể đi được; riêng đối với đường cao tốc, chỉ được đi

10

ngược chiều trên làn dừng xe khẩn cấp; phải tuân theo hiệu lệnh của người điều khiển

giao thông, biển báo hiệu tạm thời.

7.4. Khi có tín hiệu của xe ưu tiên, người và phương tiện tham gia giao thông

đường bộ phải giảm tốc độ, đi sát lề đường bên phải hoặc dừng lại để nhường đường,

trạm thu phí phải ưu tiên cho xe ưu tiên qua trạm trong mọi tình huống, không được gây

cản trở.

Điều 8. Hiệu lực của đèn tín hiệu

Ở nơi đường giao nhau vừa có đèn tín hiệu vừa có biển báo hiệu và vạch sơn thì

lái xe phải tuân theo hiệu lệnh của đèn tín hiệu. Trong trường hợp không sử dụng đèn tín

hiệu để điều khiển giao thông theo từng làn đường riêng thì tín hiệu đèn có tác dụng cho

toàn bộ phần đường xe chạy theo hướng xe đến. Trong trường hợp đèn tín hiệu tắt hoặc

có đèn tín hiệu vàng nhấp nháy thì lái xe phải tuân theo biển báo hiệu và vạch sơn theo

thứ tự hiệu lực đã quy định.

Điều 9. Vị trí và độ cao đặt đèn tín hiệu

9.1. Mặt đèn quay về hướng đi của người tham gia giao thông.

9.2. Khi đèn bố trí theo chiều thẳng đứng trên cột đặt trên lề đường, dải phân cách,

đảo giao thông: chiều cao vị trí thấp nhất của đèn từ 1,7m đến 5,8m, khoảng cách từ bộ

đèn đến mép phần đường xe chạy từ 0,5 đến 2m.

9.3. Khi đèn được đặt theo chiều ngang trên cần vươn thì chiều cao tối thiểu là 5,2

m, tối đa là 7,8m tính từ điểm thấp nhất của đèn đến mặt đường hoặc mặt vỉa hè;

9.4. Đèn được bố trí sao cho người tham gia giao thông nhìn thấy được từ xa đủ để

giảm tốc độ và dừng xe được an toàn. Trong một số trường hợp có thể cho phép kết hợp

đặt đèn trên cột điện hoặc những vật kiến trúc nhưng phải đảm bảo những tiêu chuẩn kỹ

thuật đặt đèn về vị trí, độ cao, khoảng cách nhìn thấy đèn theo Quy chuẩn này.

9.5. Đèn tín hiệu đặt trên từng nhánh đường ngay trước nút giao theo chiều đi; Tùy

từng trường hợp, có thể bổ sung đèn tín hiệu trên cột cần vươn hoặc giá long môn phía

bên kia nút giao theo chiều đi để nhắc lại và thuận tiện cho việc quan sát.

9.6. Ở trong khu đông dân cư, khu đô thị có đường chật hẹp, đèn có thể bố trí trên

thân cột thẳng đứng đặt bên đường về phía tay phải của chiều đường theo quy định tại

khoản 9.2 Điều này ngay trước vạch dừng.

9.7. Độ lớn (kích thước) và độ sáng của đèn tín hiệu phải được thiết kế phù hợp

với điều kiện khai thác đặc biệt phải nhìn thấy được trong điều kiện người tham gia giao

thông bị ngược ánh sáng mặt trời.

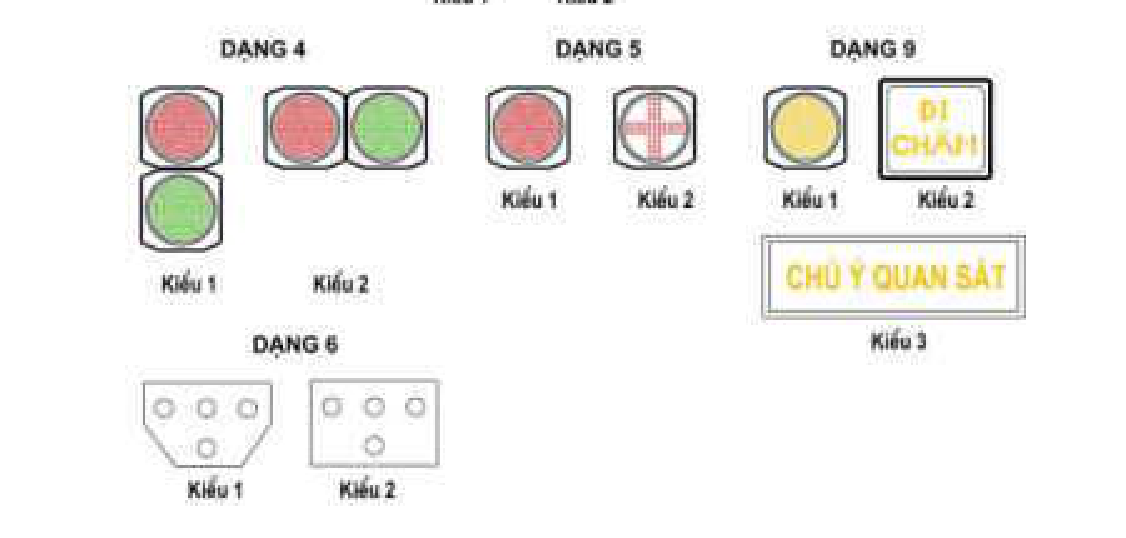

Điều 10. Kích thước, hình dạng và các quy định khác của đèn tín hiệu

Kích thước, hình dạng và các quy định khác của đèn tín hiệu ở Phụ lục A của Quy

chuẩn này.

11

CHƯƠNG 3

BIỂN BÁO HIỆU

Điều 11. Phân loại biển báo hiệu

Biển báo hiệu đường bộ trong Quy chuẩn này được chia thành 5 nhóm cơ bản sau

đây: biển báo cấm; biển hiệu lệnh; biển báo nguy hiểm và cảnh báo; biển chỉ dẫn; biển

phụ, biển viết bằng chữ.

Biển báo hiệu trên đường cao tốc và đường đối ngoại phải phù hợp với các quy

định nêu tại các Điều ước quốc tế mà Việt Nam là thành viên.

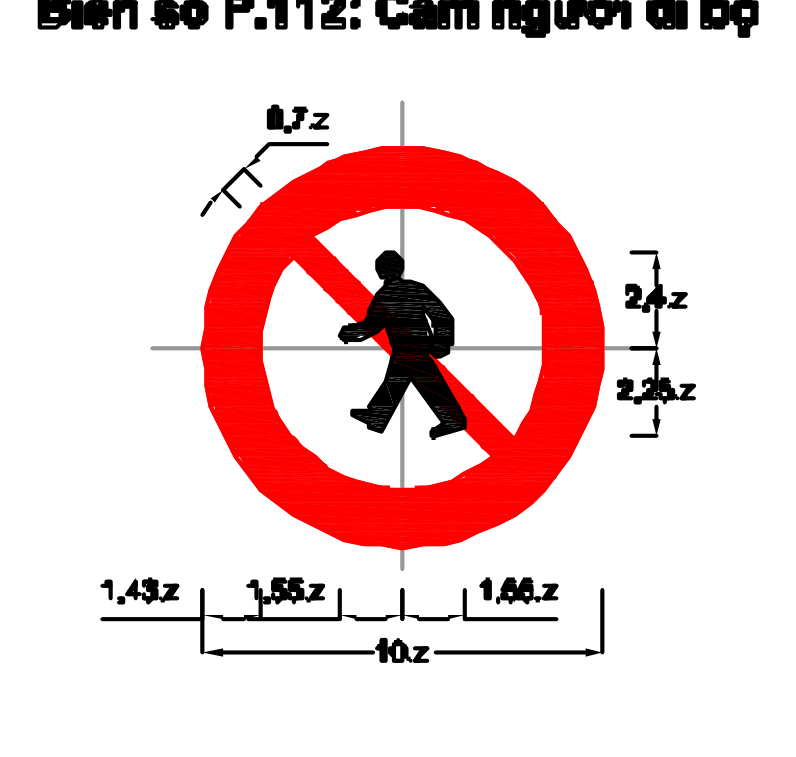

11.1. Nhóm biển báo cấm là nhóm biển biểu thị các điều cấm mà người tham gia

giao thông không được vi phạm. Biển báo cấm chủ yếu có dạng hình tròn, viền đỏ, nền

màu trắng, trên nền có hình vẽ hoặc chữ số, chữ viết màu đen thể hiện điều cấm, trừ

trường hợp biển báo cấm được ghép với các thông tin chỉ dẫn trên cùng một biển báo.

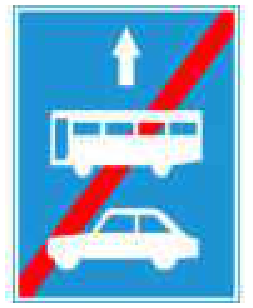

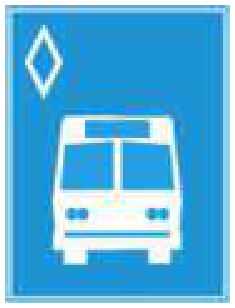

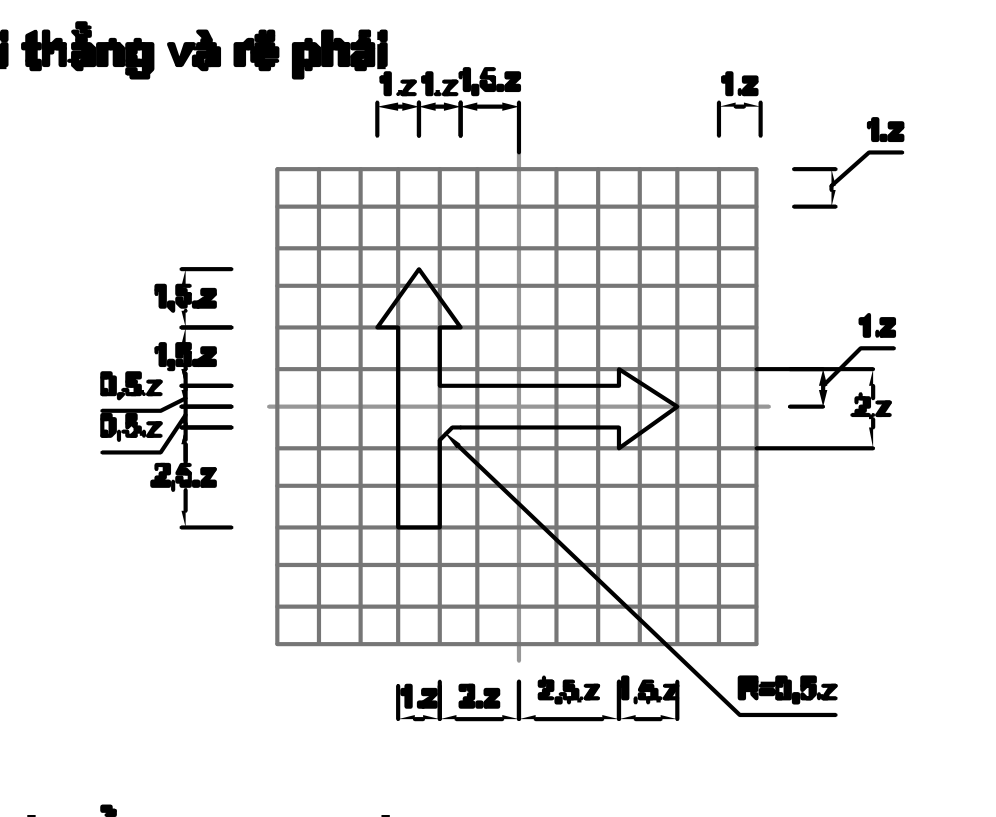

11.2. Nhóm biển hiệu lệnh là nhóm biển để báo các hiệu lệnh phải chấp hành.

Người tham gia giao thông phải chấp hành các hiệu lệnh trên biển báo (trừ một số biển

đặc biệt). Các biển có dạng hình tròn trên nền xanh lam có hình vẽ màu trắng đặc trưng

cho hiệu lệnh nhằm báo cho người tham gia giao thông đường biết.

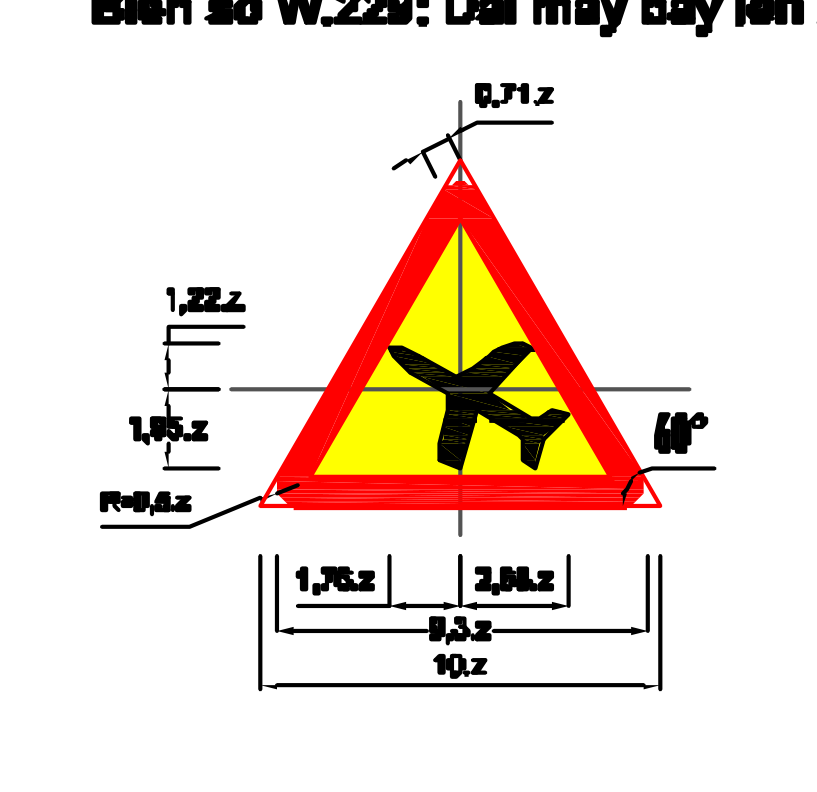

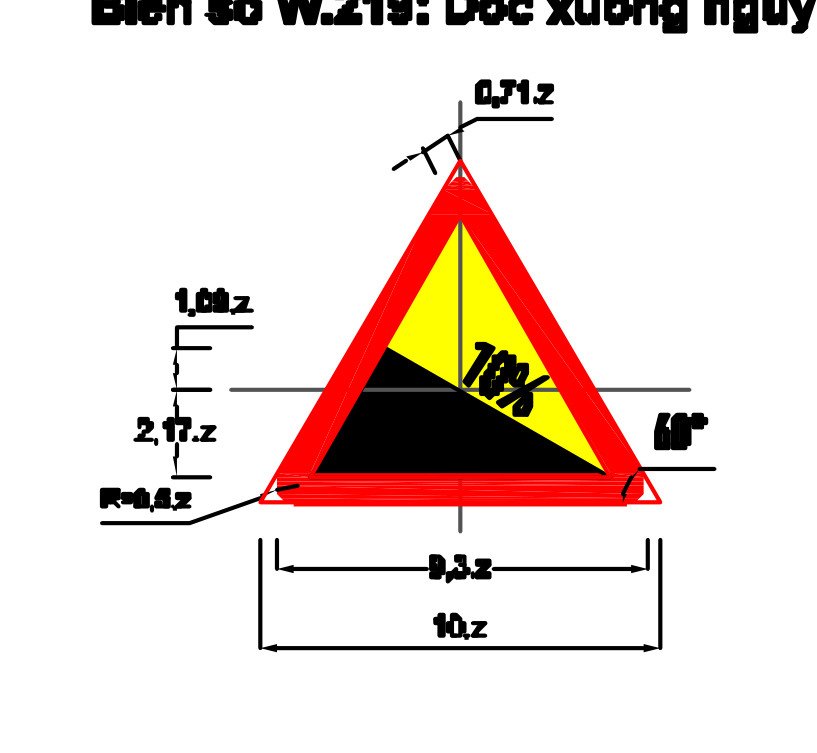

11.3. Nhóm biển báo nguy hiểm và cảnh báo là nhóm biển báo cho người tham gia

giao thông biết trước các nguy hiểm trên đường để chủ động phòng ngừa kịp thời. Biển

chủ yếu có hình tam giác đều, viền đỏ, nền màu vàng, trên có hình vẽ màu đen mô tả sự

việc cần báo hiệu.

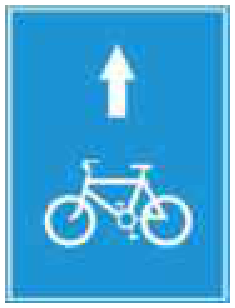

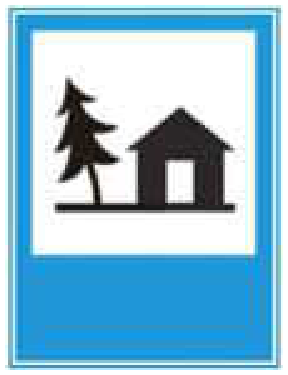

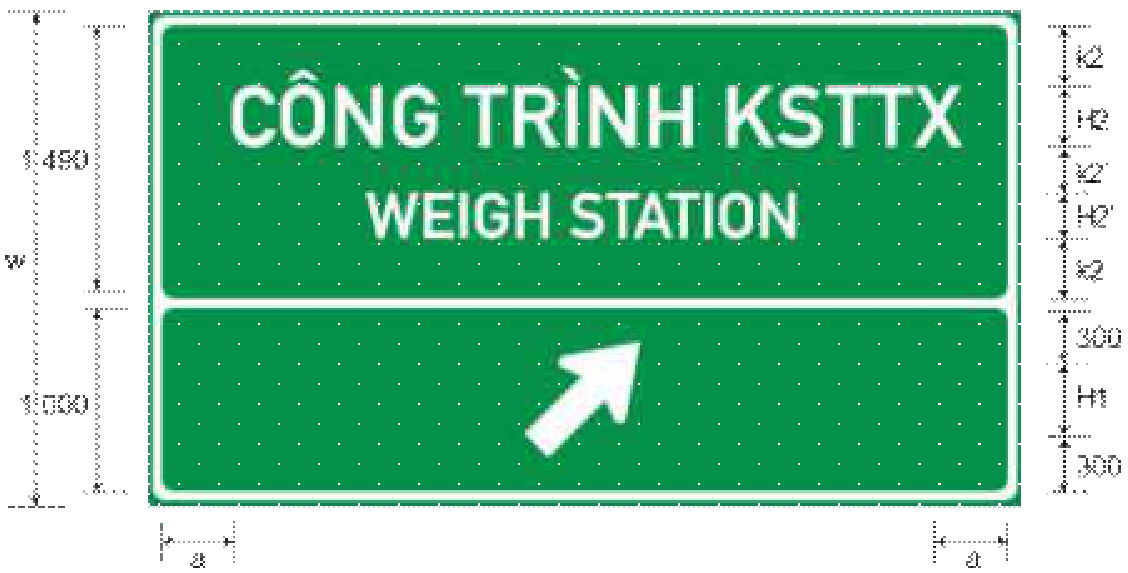

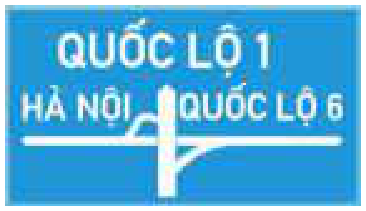

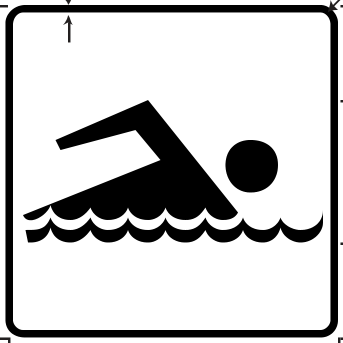

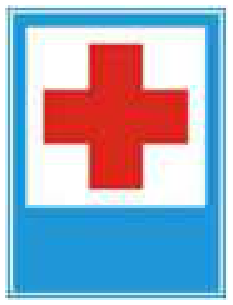

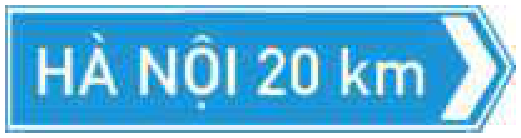

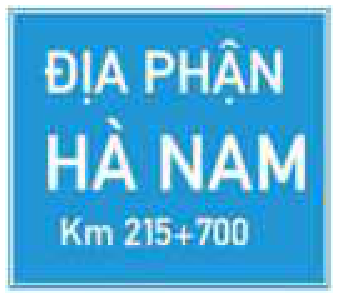

11.4. Nhóm biển chỉ dẫn là nhóm biển báo dùng để cung cấp thông tin và các chỉ

dẫn cần thiết cho người tham gia giao thông. Biển chỉ dẫn chủ yếu có hình chữ nhật hoặc

hình vuông hoặc hình mũi tên, nền màu xanh.

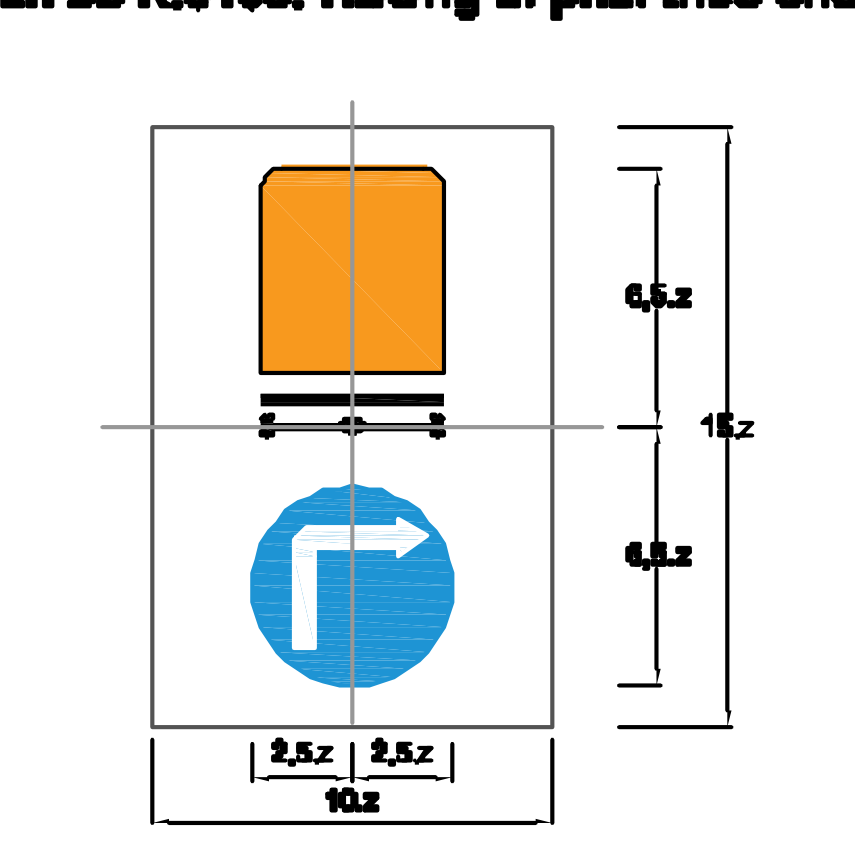

11.5. Nhóm biển phụ, biển viết bằng chữ là nhóm biển nhằm thuyết minh bổ sung

nội dung nhóm biển tại khoản 11.1, 11.2, 11.3, 11.4 Điều này hoặc được sử dụng độc lập.

Điều 12. Kích thước của biển báo

12.1. Quy chuẩn này quy định các thông số về kích thước biển, hình vẽ trong biển

và chữ viết tương ứng với đường đô thị có hệ số là 1 (xem Hình 1 và Bảng 1). Trường

hợp đặc biệt, kích thước biển có thể được điều chỉnh để đảm bảo cân đối, đáp ứng tính

thẩm mỹ và rõ ràng thông tin.

12.2. Đối với các đường khác, kích thước biển, hình vẽ trong biển và chữ viết phải

nhân với hệ số tương ứng trong Bảng 2, kích thước biển được làm tròn theo nguyên tắc:

a) Số hàng đơn vị ≤ 5 thì lấy bằng 5;

b) Số hàng đơn vị > 5 thì lấy bằng 0 và tăng số hàng chục lên 1 đơn vị.

12

L

D

C

R

R

B

B

B

A

B

45o

C

D

L

C

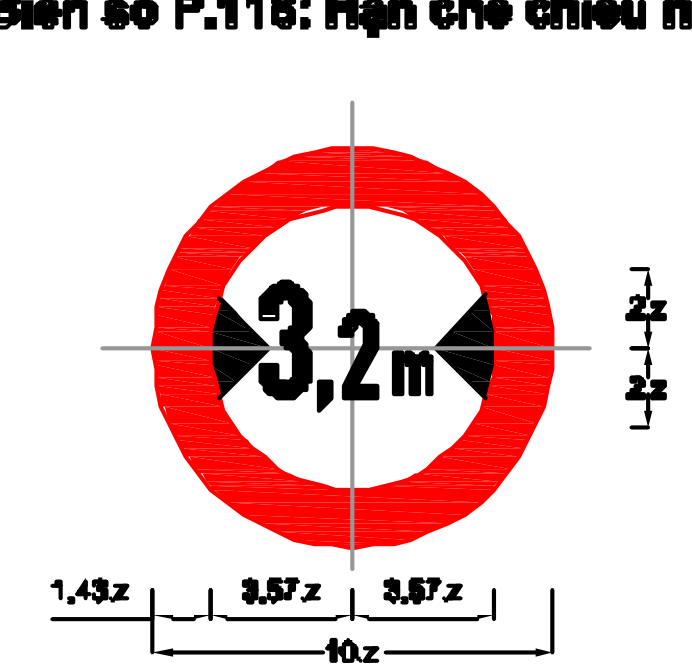

Hình 1 - Kích thước các loại biển báo

Bảng 1 - Kích thước cơ bản của biển báo hệ số 1

Đơn vị tính: mm

13

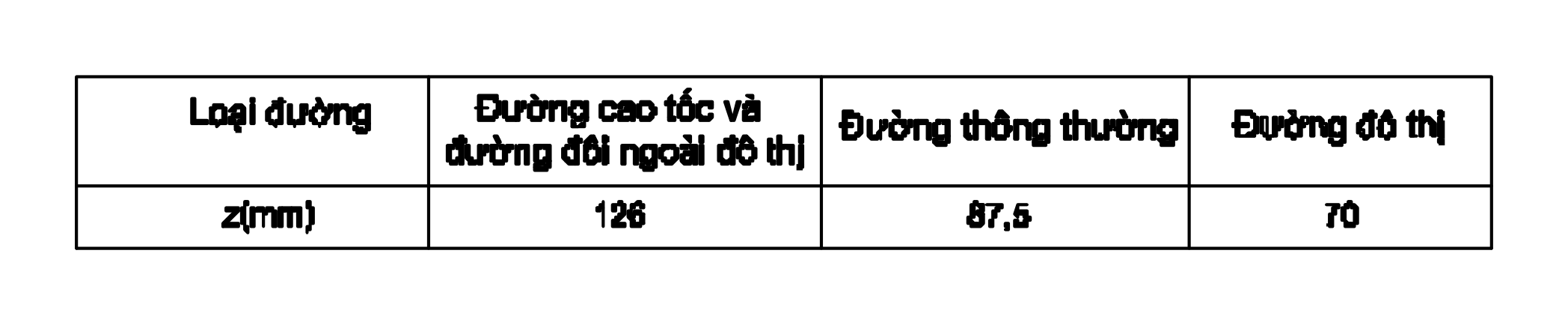

Bảng 2 - Hệ số kích thước biển báo

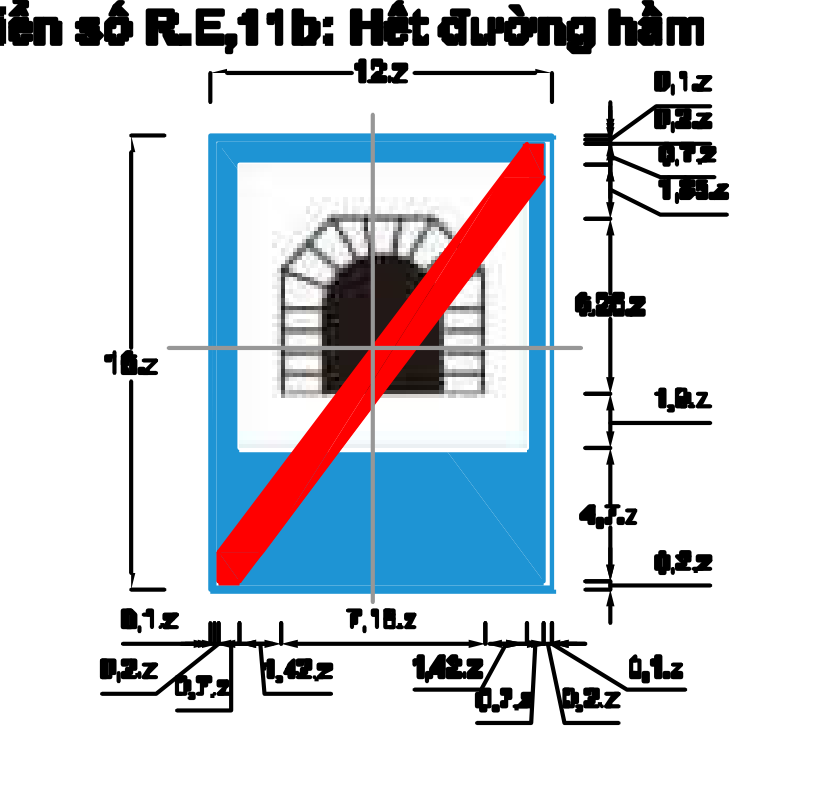

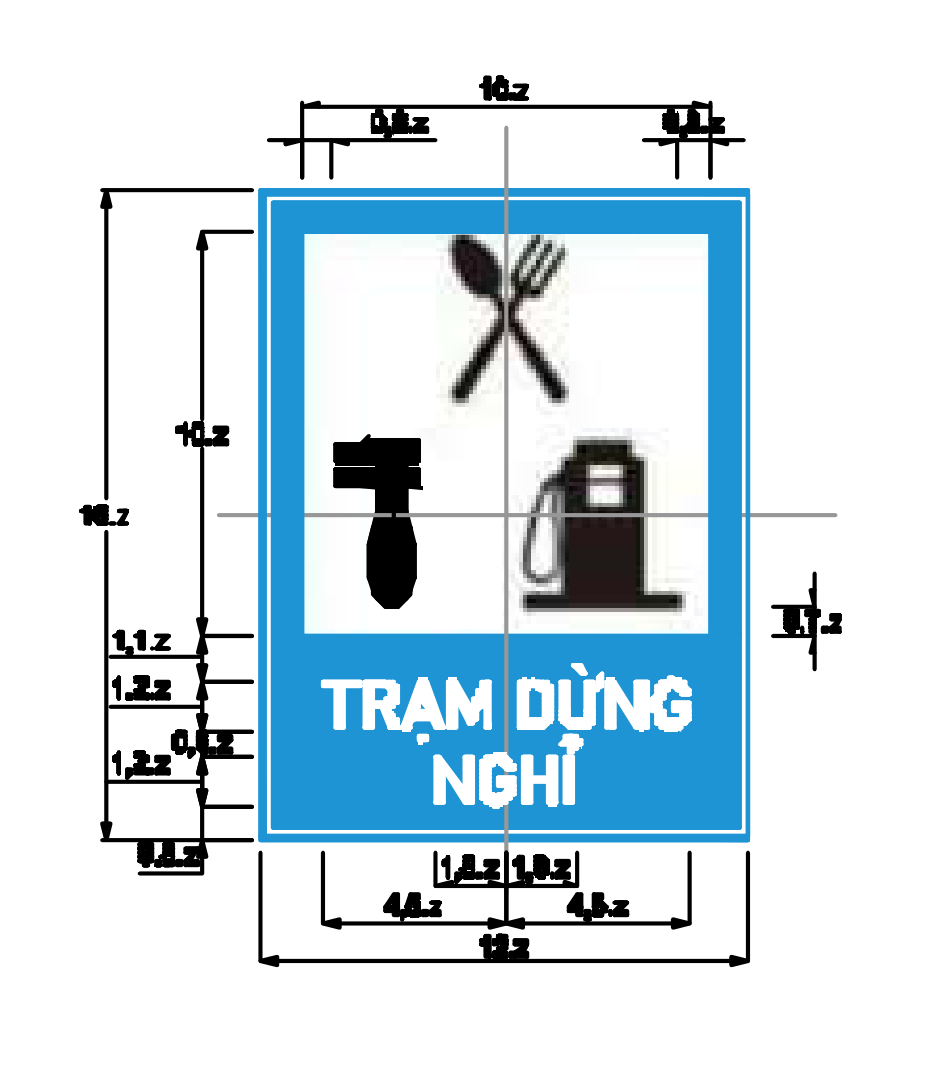

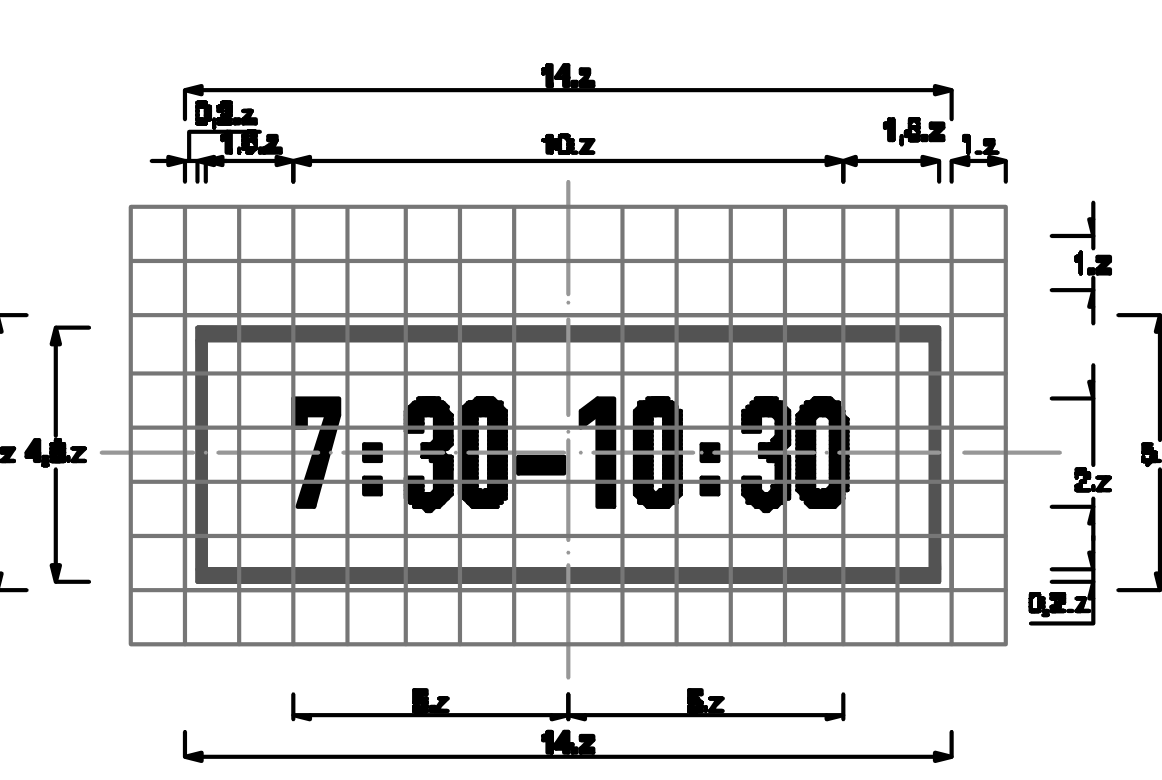

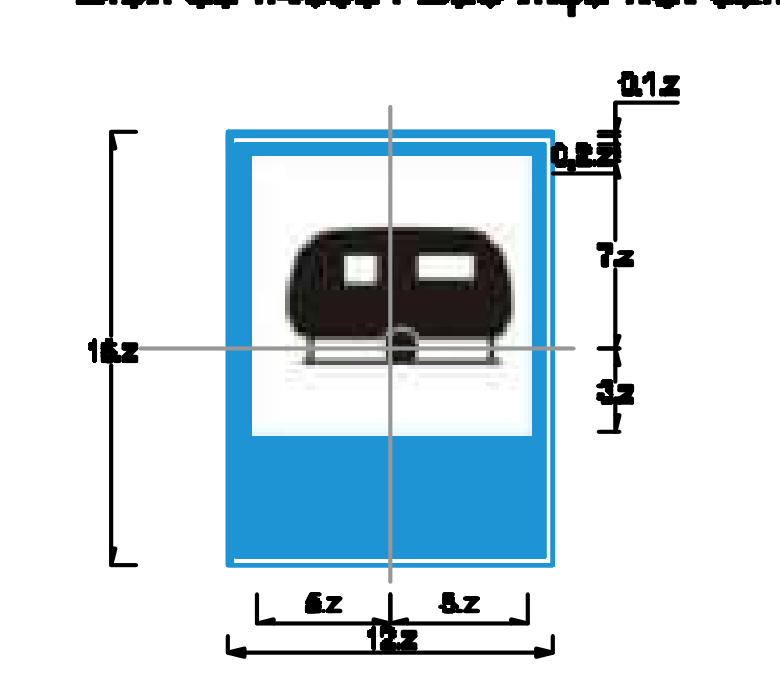

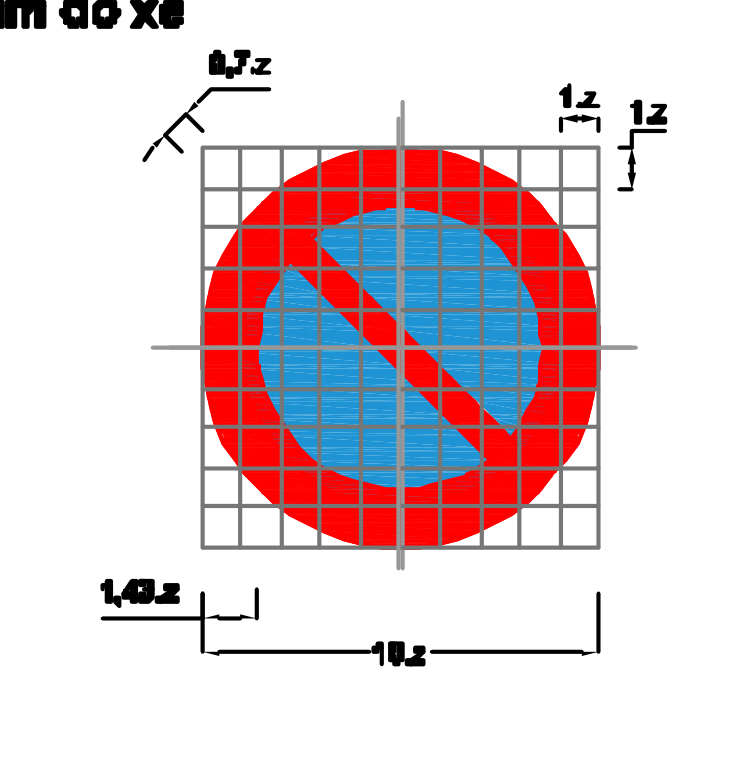

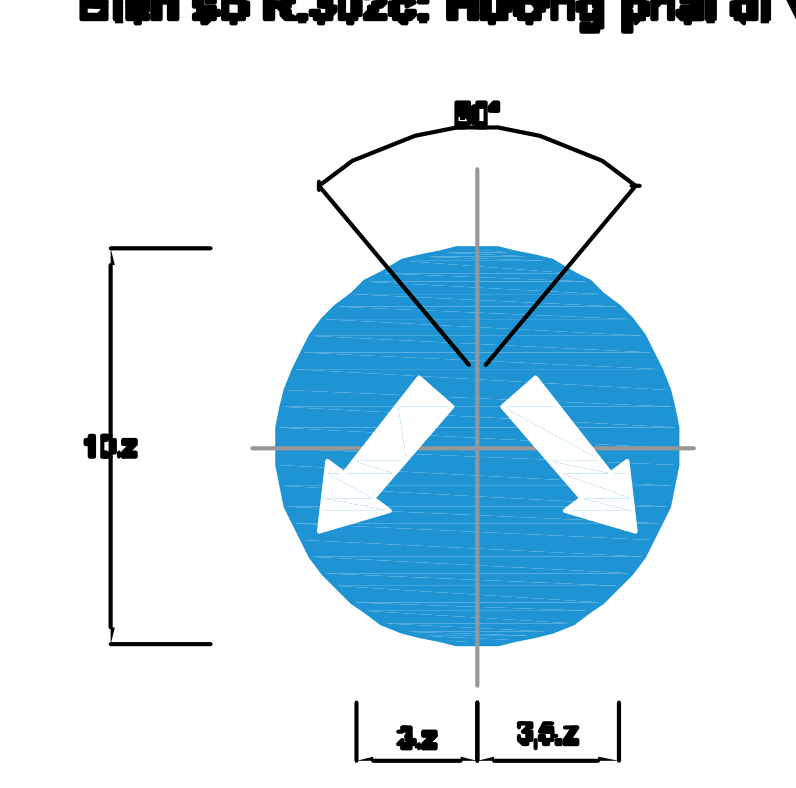

12.3. Chi tiết thông số về chữ viết, kích thước biển, hình vẽ trong biển được quy

định tại các Phụ lục K, M và Phụ lục P của Quy chuẩn này. Đối với biển chỉ dẫn, tùy theo

điều kiện thực tế, thông tin chỉ dẫn dài hay ngắn, kích thước biển có thể được điều chỉnh

để đảm bảo tính rõ ràng thông tin, cân đối và thẩm mỹ của biển báo.

12.4. Đối với các đường cấp kỹ thuật thấp (đường cấp V, cấp VI hoặc chưa vào

cấp), đường giao thông nông thôn tùy theo quy mô và điều kiện khai thác mà vận dụng

các hệ số kích thước là: 1,25; 1,00 hoặc 0,75.

12.5. Biển di động, biển đặt tạm thời trong thời gian ngắn và các biển sử dụng

trong các trường hợp đặc biệt (vị trí biển ở dải phân cách hẹp, lề đường hẹp, hoặc ảnh

hưởng tầm nhìn biển đặt trên các ngõ, ngách, hẻm; các hình biển trong biển ghép) có thể

điều chỉnh kích thước với hệ số bằng 0,5 hoặc 0,75 (có làm tròn số theo quy định).

12.6. Đối với các tuyến đường đối ngoại thì biển bằng chữ được điều chỉnh kích

thước biển để bố trí đủ chữ viết trên cơ sở quy định của Quy chuẩn này.

14

Điều 13. Chữ viết, màu sắc và biểu tượng trên biển

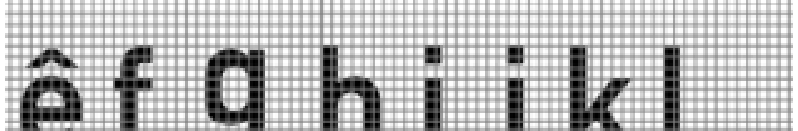

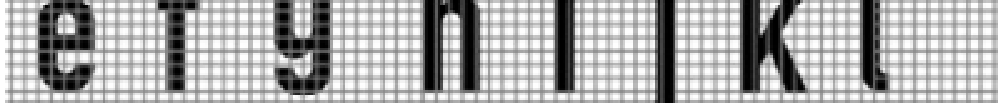

13.1. Chữ viết trên biển phù hợp với quy định về kiểu chữ nêu tại Phụ lục K của

Quy chuẩn này, trường hợp đặc biệt có thể điều chỉnh cho cân đối, phù hợp và đáp ứng

thông tin rõ ràng, trong đó:

13.1.1. Sử dụng kiểu chữ tiêu chuẩn “gt1 - Kiểu chữ nén” và “gt2 - Kiểu chữ

thường” để ghi thông tin bằng chữ trên biển.

13.1.2. Chữ viết hoa kiểu chữ thường hoặc kiểu chữ nén sử dụng để viết các thông

tin chỉ dẫn về hướng đi, các danh từ riêng hoặc các thông tin có tính chất nhấn mạnh, gây

chú ý cho người tham gia giao thông. Chỉ nên sử dụng kiểu chữ nén trong trường hợp

phải hạn chế kích thước của biển.

13.1.3. Chữ viết thường thường được sử dụng để viết tên địa danh bằng tiếng Anh,

các thông tin dịch vụ và trên các biển phụ.

13.1.4. Trên cùng một hàng chữ chỉ sử dụng một loại nét chữ.

13.1.5. Chữ viết trên biển phải là tiếng Việt đủ dấu. Khoảng cách giữa các chữ cái

từ 25% - 40% chiều cao chữ, khoảng cách giữa các chữ bất kỳ trên cùng một hàng chữ từ

75% - 100% chiều cao chữ. Khoảng cách theo chiều đứng giữa các hàng chữ tối thiểu

50% - 75% chiều cao chữ lớn nhất của hàng sau. Khoảng cách giữa hàng chữ trên và

dưới cùng với mép biển tối thiểu bằng 40% chiều cao chữ cao nhất trong hàng. Khoảng

cách theo chiều ngang của các chữ ở góc trên cùng và dưới cùng đến mép biển tối thiểu

bằng 60% chiều cao chữ với chữ viết hoa và 100% với chữ viết thường.

13.1.6. Khoảng cách giữa chữ ghi đơn vị đo lường (t, m, km) và chữ số phía trước

lấy bằng 50% chiều cao chữ ghi đơn vị đo lường.

13.1.7. Chiều cao chữ được lựa chọn căn cứ trên tốc độ xe chạy sao cho người

tham gia giao thông có thể đọc được rõ ràng cả ban ngày và ban đêm. Chiều cao chữ tối

thiểu trên các biển chỉ dẫn là 100 mm với đường thông thường và đường đô thị; 150 mm

với đường đôi ngoài đô thị và 300 mm đối với đường cao tốc. Chữ viết chỉ địa danh và

hướng đường có chiều cao tối thiểu là 150 mm. Khuyến khích sử dụng kích thước chữ

viết lớn nhưng phải đảm bảo tính cân đối và thẩm mỹ đối với biển báo.

13.1.8. Chữ viết phải lựa chọn câu, từ ngắn gọn, dễ hiểu nhất; thông tin trên biển

phải thống nhất với các thông tin báo hiệu khác.

13.1.9. Chỉ sử dụng màu của chữ như sau: màu trắng trên nền đen, xanh hoặc đỏ;

màu đen trên nền trắng hoặc vàng hoặc màu vàng trên các nền xanh.

13.1.10. Chữ viết trên biển chỉ dẫn trên đường cao tốc ngoài việc tuân thủ các quy

định trong khoản 13.1 Điều 13 còn tuân thủ khoản 45.3 Điều 45 của Quy chuẩn này.

13.2. Màu sắc trên biển

Màu sắc trên biển phải tuân theo quy định tiêu chuẩn kỹ thuật về màu sắc, màu sắc

ban ngày, màu sắc ban đêm và thống nhất trong các nhóm biển sử dụng trên mạng lưới

đường bộ.

15

13.3 . Biểu tượng, hình vẽ trên biển

Biểu tượng, hình vẽ được quy định chi tiết đối với từng biển báo. Riêng hình vẽ thể

hiện cho các loại phương tiện được thể hiện theo nguyên tắc: biểu thị ô tô nói chung, xe

buýt thì dùng biểu tượng hình chiếu đối diện, đối với từng loại xe thì dùng biểu tượng là

hình chiếu cạnh. Căn cứ vào thực tiễn tổ chức giao thông, từ các biển đã có trong Quy

chuẩn, khi vận dụng cho các trường hợp khác thì chỉ cần thay thế đối tượng (biểu tượng

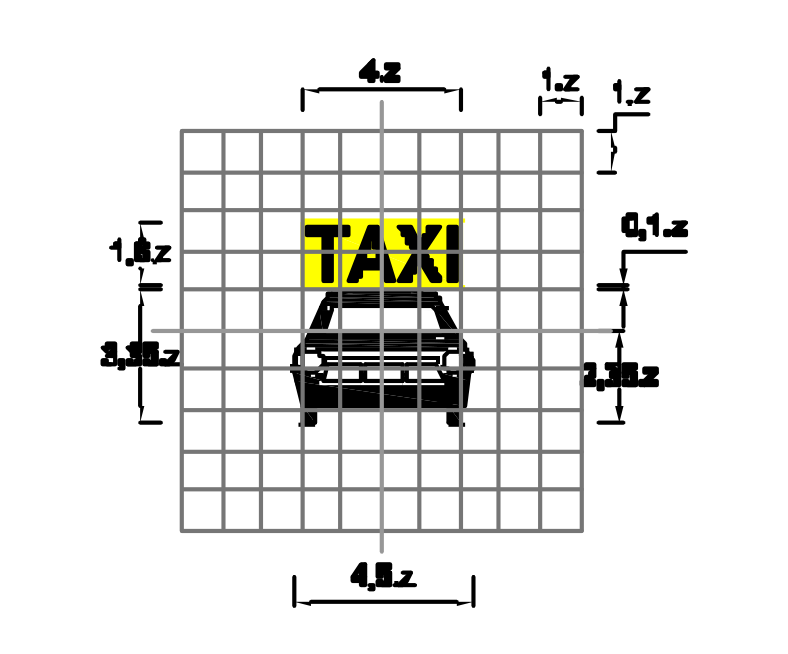

phương tiện) cũ bằng đối tượng (biểu tượng phương tiện) mới. Đối với xe taxi, sử dụng

biểu tượng ô tô có bổ sung chữ “TAXI” phía trên; xe buýt nhanh, sử dụng biểu tượng xe

buýt có bổ sung chữ “BRT” phía trên; xe có gắn thiết bị thu phí tự động ETC, sử dụng biểu

tượng của xe đó có bổ sung ký hiệu “ETC“ phía trên. Đối với các loại xe chưa có biểu

tượng quy định thì có thể viết bằng chữ.

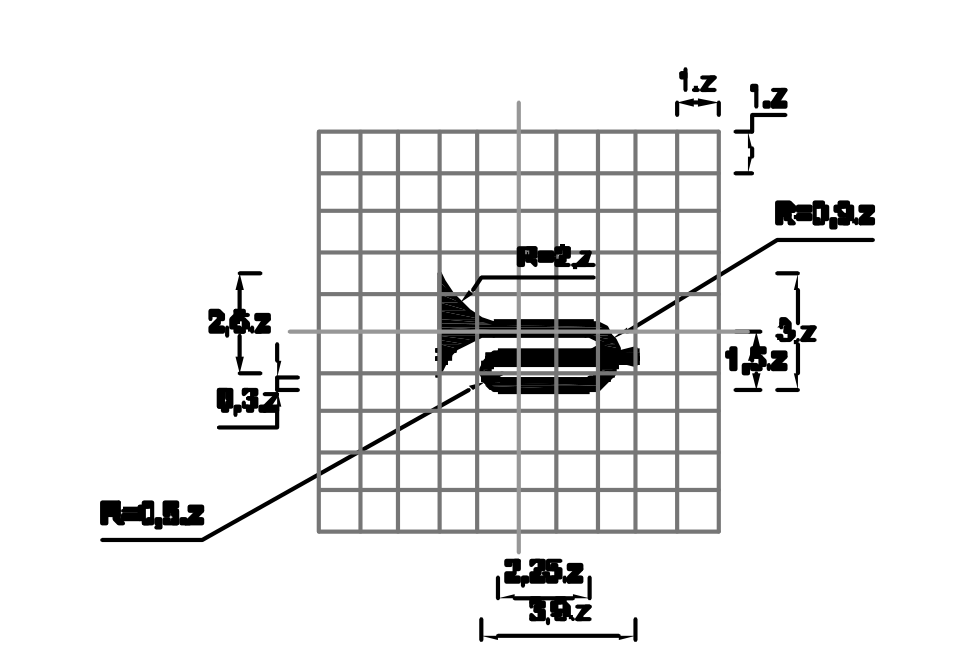

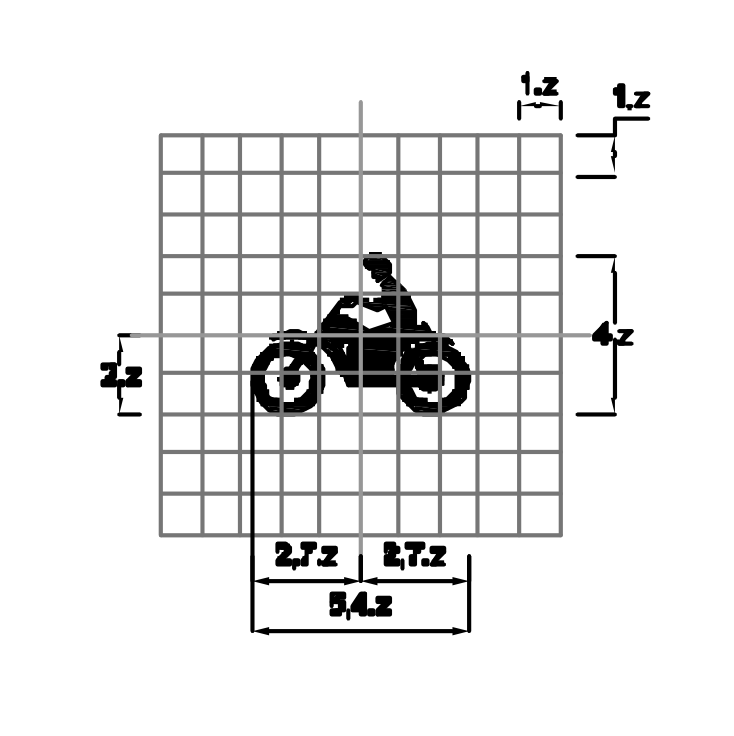

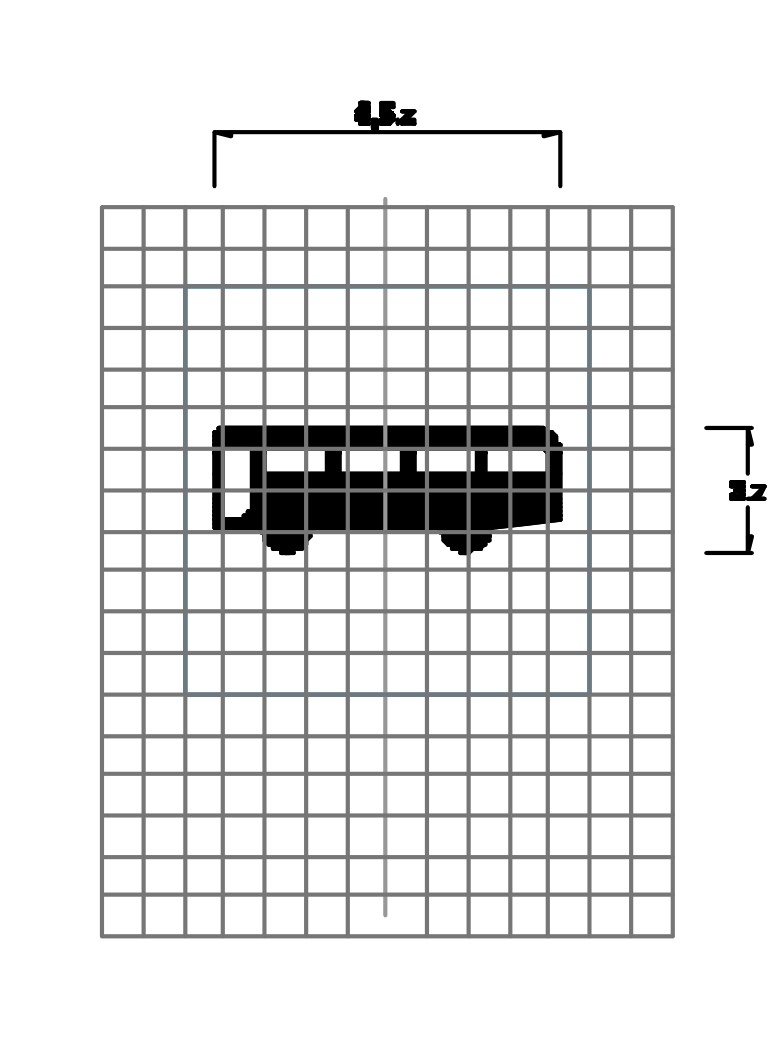

Bảng 3 - Biểu tượng đối với từng loại phương tiện

Khi cần biểu thị trọng tải hoặc số chỗ ngồi cho các loại xe tải, xe khách thì bổ sung

chữ viết số tấn, số chỗ ngồi (chẳng hạn, xe tải >3,5 tấn thì viết chữ >3,5t lên hình vẽ xe

tải, xe khách dưới 16 chỗ thì viết chữ <16c lên hình vẽ xe khách).

Điều 14. Biển báo giao thông có thông tin thay đổi, biển báo tạm thời

14.1. Biển báo giao thông có thông tin thay đổi (biển báo VMS): là biển báo

điện tử có thể thay đổi thông tin trên cùng một mặt biển. Biển được sử dụng khi thông tin

hiển thị trên biển báo cần phải thay đổi tùy theo tình huống giao thông. Tùy theo mục đích,

thông tin trên biển có thể là chỉ dẫn, cấm, hiệu lệnh hoặc báo nguy hiểm và cảnh báo.

Biển không được dùng để quảng cáo, sử dụng hình hoạt họa, nhấp nháy, các hình có tính

chất di chuyển.

Khi ở một vị trí đã có biển báo có thông tin tĩnh đồng thời lại có thêm biển báo có

thông tin thay đổi mà hai biển này có ý nghĩa khác nhau thì người tham gia giao thông

phải chấp hành hiệu lệnh của biển báo hiệu có thông tin thay đổi.

14.2. Thể hiện thông tin trên biển báo VMS

14.2.1. Thông tin trên biển báo có thể là chữ viết, hình vẽ hoặc ký hiệu phù hợp với

ý nghĩa báo hiệu.

14.2.2. Khi thông tin hiển thị dạng chữ viết, không bố trí quá ba dòng chữ, mỗi dòng

không quá 20 ký tự. Khoảng cách giữa các chữ, ký tự từ 25 % - 40 % chiều cao chữ.

Khoảng cách giữa các từ trong dòng thông tin từ 75 % - 100 % chiều cao chữ. Khoảng

16

cách giữa các dòng chữ từ 50 % - 75 % chiều cao chữ. Các thông tin phải là tiếng Việt đủ

dấu. Chiều cao chữ tối thiểu là 450 mm cho các đường có tốc độ hạn chế tối đa từ 70

km/h trở lên và 300 mm với các tốc độ hạn chế t ối đa dưới 70 km/h. Nội dung trên biển

phải rõ ràng, chính xác.

14.2.3. Tỷ lệ bề rộng và chiều cao chữ từ 0,7 - 1,0; đối với kiểu chữ nén có thể

giảm tỷ lệ này xuống giá trị nhỏ nhất là 0,2.

14.2.4. Độ sáng của biển báo điện tử phải đáp ứng yêu cầu về kỹ thuật và phải

được nhìn rõ vào ban ngày và ban đêm. Chữ phải sáng trên nền đen hoặc trên nền tối

hơn.

14.2.5. Chữ màu đỏ thể hiện thông tin cấm, chữ màu vàng thể hiện thông tin cảnh

báo, chữ màu trắng thể hiện các thông tin hiệu lệnh, chữ màu xanh lam dùng để cung cấp

thông tin chỉ dẫn, chữ màu da cam để thể hiện hiệu lệnh tạm thời, chữ màu hồng huỳnh

quang thể hiện sự điều tiết giao thông theo điều kiện khai thác thực tế, và màu vàng -

xanh lá cây huỳnh quang cho người đi xe đạp, đi bộ.

14.2.6. Mỗi thông tin không được quá hai câu. Mỗi câu không được quá ba dòng

chữ trên biển. Câu phải rõ nghĩa, dễ hiểu và không gây hiểu nhầm.

14.2.7. Nội dung thông tin được hiển thị tức thì, không sử dụng các hiệu ứng như:

nhấp nháy, mờ dần hoặc rõ dần, cuốn trượt ngang, trượt dọc, hoạt hoạ.

14.3. Khi mà biển tạm có ý nghĩa khác nhau với biển đã có thì người tham gia giao

thông phải chấp hành hiệu lệnh của biển báo hiệu có tính chất tạm thời, khi đó biển báo

bố trí biển phụ ghi chữ “TẠM THỜI”.

Điều 15. Hiệu lực của biển báo

15.1. Hiệu lực của các loại biển báo nguy hiểm và cảnh báo và biển chỉ dẫn có giá

trị trên các làn đường của chiều xe chạy.

15.2. Hiệu lực của các loại biển báo cấm và biển hiệu lệnh có giá trị trên tất cả các

làn đường hoặc chỉ có giá trị trên một hoặc một số làn đường theo biển báo trên đường.

15.3. Biển báo khi sử dụng độc lập thì người tham gia giao thông phải tuân theo ý

nghĩa của biển báo. Biển báo khi sử dụng kết hợp với đèn tín hiệu thì người tham gia giao

thông phải tuân theo ý nghĩa, hiệu lệnh của cả biển báo và đèn tín hiệu theo thứ tự quy

định tại Điều 4 của Quy chuẩn này.

Điều 16. Vị trí đặt biển báo theo chiều dọc và ngang đường

16.1. Biển báo hiệu đặt ở vị trí để người tham gia giao thông dễ nhìn thấy và có đủ

thời gian để chuẩn bị đề phòng, thay đổi tốc độ hoặc thay đổi hướng nhưng không được

làm cản trở tầm nhìn và sự đi lại của người tham gia giao thông.

Biển phụ được sử dụng kết hợp để thuyết minh bổ sung các loại biển báo cấm,

biển báo nguy hiểm, biển hiệu lệnh, biển chỉ dẫn và đèn tín hiệu.

16.2. Biển được đặt thẳng đứng, mặt biển quay về hướng đối diện chiều đi; Được

đặt về phía bên phải hoặc phía trên phần đường xe chạy. Trong một số trường hợp cụ thể

17

có thể đặt bổ sung biển báo ở bên trái theo chiều đi để chỉ dẫn, báo hiệu cho người tham

gia giao thông đường bộ.

16.3. Trường hợp biển báo đặt trên cột (có thể đặt trên trụ chiếu sáng, trụ điện) thì

khoảng cách mép ngoài của biển theo phương ngang đường cách mép phần đường xe

chạy tối thiểu là 0,5 m và tối đa là 1,7 m. Trường hợp không có lề đường, hè đường,

khuất tầm nhìn hoặc các trường hợp đặc biệt khác được phép điều chỉnh theo phương

ngang nhưng mép biển phía phần xe chạy không được chờm lên mép phần đường xe

chạy và cách mép phần đường xe chạy không quá 3,5 m.

Điều 17. Giá long môn và cột cần vươn

17.1. Giá long môn và cột cần vươn là kết cấu chịu được trọng lượng bản thân,

trọng lượng biển báo và chịu được cấp gió bão theo vùng, do Bộ Tài nguyên- Môi trường

công bố.

17.2. Chân trụ giá long môn và chân cột cần vươn đặt ở lề đường, vỉa hè, dải phân

cách, đảo giao thông cách mép ngoài phần đường xe chạy (kể cả những nơi bố trí làn

đường dừng xe khẩn cấp, làn đường tăng, giảm tốc) ít nhất là 0,5 m.

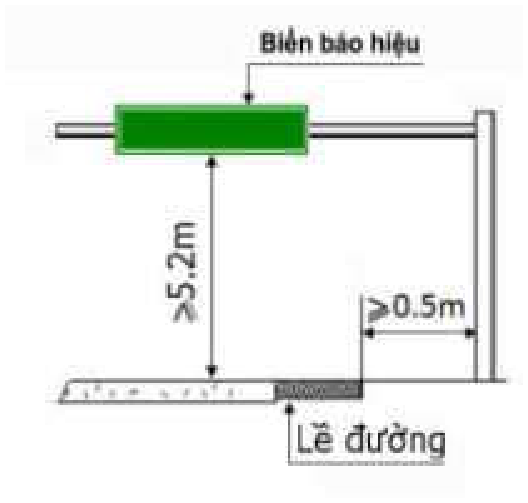

17.3. Khi treo biển trên giá long môn, cột cần vươn thì cạnh dưới của biển (hoặc

mép dưới của dầm nếu thấp hơn cạnh dưới biển) cách mặt đường ít nhất là 5,2 m đối với

đường cao tốc và 5,0 m đối với các đường khác (xem Hình 2).

17.4. Đối với đường có từ hai làn xe cơ giới trở lên trên một chiều xe chạy, ưu tiên

bố trí đèn tín hiệu, biển bao cấm, biển báo hiệu lệnh, biển báo nguy hiểm trên cột cần

vươn hoặc giá long môn

Hình 2 - Giá long môn

18

Điều 18. Độ cao đặt biển và ghép biển

18.1. Biển báo được đặt chắc chắn cố định trên cột như quy định ở Điều 20 của

Quy chuẩn này. Trong một số trường hợp có thể cho phép kết hợp đặt biển trên cột điện,

cây cối hoặc những vật kiến trúc nhưng phải dễ quan sát và đảm bảo thẩm mỹ.

18.2. Trường hợp biển báo đặt trên cột: độ cao đặt biển tính từ mép dưới của biển

đến mặt đường là 1,8 m đối với đường ngoài khu đông dân cư và 2,0 m đối với đường

trong khu đông dân cư, theo phương thẳng đứng. Biển số S.507 “Hướng rẽ” đặt cao từ

1,2 m đến 1,5 m. Loại biển áp dụng riêng cho xe thô sơ và người đi bộ đặt cao hơn mặt, lề

đường hoặc hè đường là 1,8 m. Trường hợp đặc biệt có thể thay đổi cho phù hợp nhưng

không nhỏ hơn 1,2 m, không quá 5,0 m.

18.3. Nếu có nhiều biển cần đặt cùng một vị trí, cho phép đặt kết hợp trên cùng một

cột nhưng không quá 3 biển và theo thứ tự ưu tiên như sau: biển báo cấm, biển hiệu lệnh,

biển báo nguy hiểm hoặc cảnh báo, biển chỉ dẫn (xem minh họa trên Hình 3).

Ghi chú: con số ghi trên hình biểu thị thứ tự ưu tiên

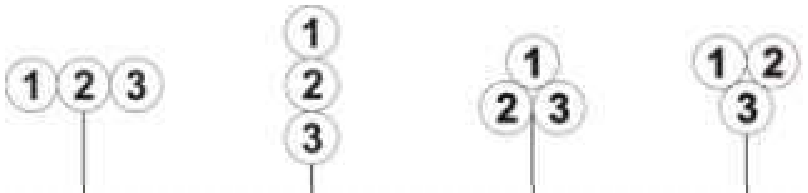

Hình 3 - Sơ đồ kết hợp các biển báo trên một cột

Khoảng cách giữa các mép biển với nhau là 5 cm, độ cao từ mép thấp nhất của

các biển trong nhóm biển đến mặt đường là 1,7 m đối với đường ngoài phạm vi khu đông

dân cư và 2,0 m đối với đường trong phạm vi khu đông dân cư.

18.4. Trường hợp khó bố trí như quy định tại khoản 18.3 Điều này và số lượng

nhiều cho phép dùng 1 biển ghép hình vuông hoặc hình chữ nhật có kích thước đủ rộng,

trên đó có vẽ các hình biển (các biển đơn) cần có theo thứ tự đã nêu. Khoảng cách giữa

các mép gần nhất của các biển đơn và từ mép biển đơn đến mép biển ghép là 10 cm

18.5. Trường hợp cần kết hợp một hoặc nhiều biển thuộc các nhóm biển: biển báo

cấm, biển báo nguy hiểm hoặc cảnh báo, biển hiệu lệnh với biển phụ thì có thể cho phép

bố trí hình hoặc biểu tượng biển phụ vào với hình biển báo chính trên cùng một mặt biển

của một biển ghép có hình vuông hoặc hình chữ nhật có kích thước đủ rộng.

Điều 19. Phản quang trên mặt biển báo

Tùy theo điều kiện khai thác mà lựa chọn bề mặt biển báo cho phù hợp. Trong

trường hợp biển báo có dán màng phản quang thì được thực hiện theo tiêu chuẩn kỹ

thuật màng phản quang dùng cho biển báo hiệu đường bộ.

19

Điều 20. Quy định về cột biển

20.1. Cột biển báo hiệu phải làm bằng vật liệu chắc chắn (bằng thép hoặc bằng vật

liệu khác có độ bền tương đương) có đường kính tiết diện cột tối thiểu 8 cm (± 5mm).

20.2. Tại các nơi thường xuyên bị hạn chế tầm nhìn do sương mù hoặc có khả

năng dễ bị xe va chạm vào ban đêm, các cột biển báo cần sử dụng vật liệu phản quang

để tăng khả năng nhìn rõ.

CHƯƠNG 4

BIỂN BÁO CẤM

Điều 21. Tác dụng của biển báo cấm

Biển báo cấm để biểu thị các điều cấm. Ngư ời tham gia giao thông phải chấp hành

những điều cấm mà biển đã báo.

Điều 22. Ý nghĩa sử dụng các biển báo cấm

22.1. Biển báo cấm có mã P (cấm) và DP (hết cấm) với tên các biển như sau:

- Biển số P.101: Đường cấm;

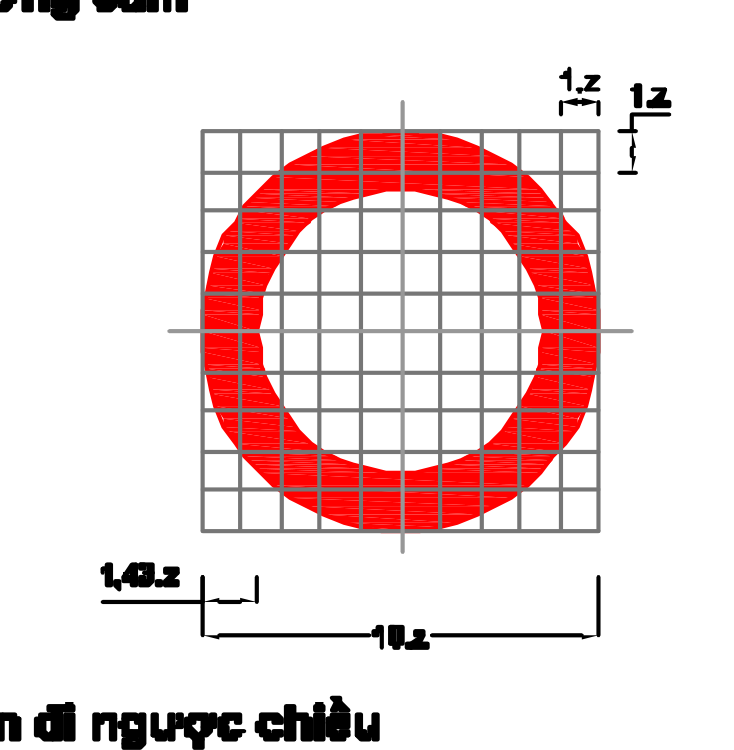

- Biển số P.102: Cấm đi ngược chiều;

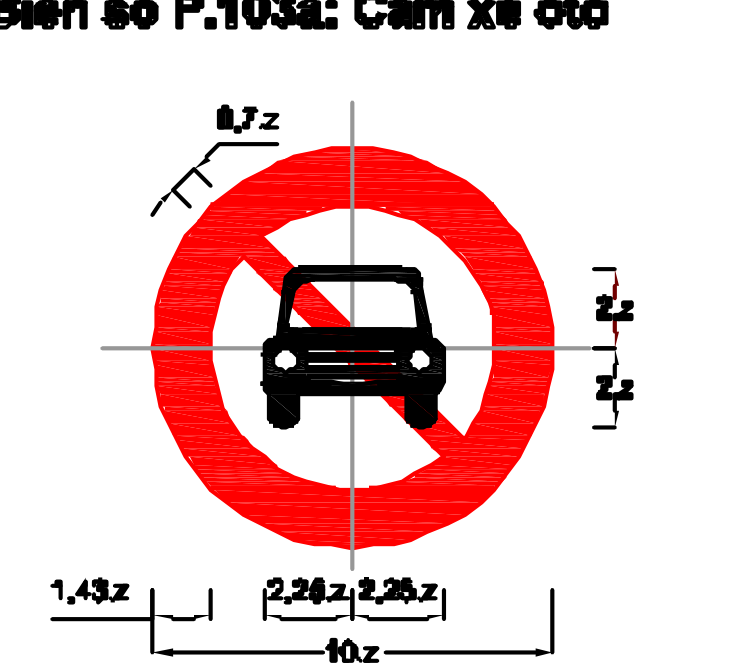

- Biển số P.103a: Cấm xe ô tô;

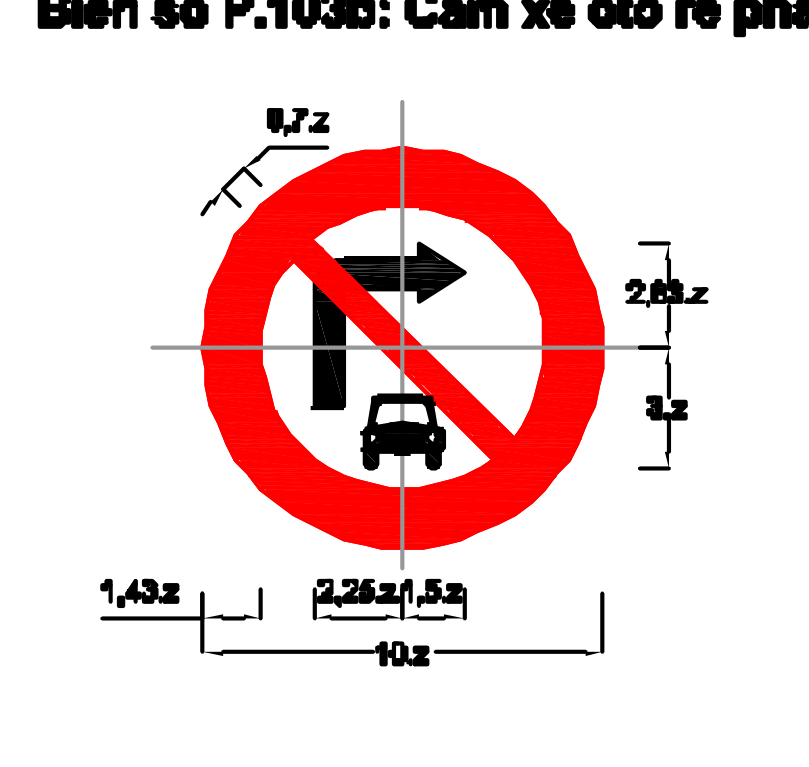

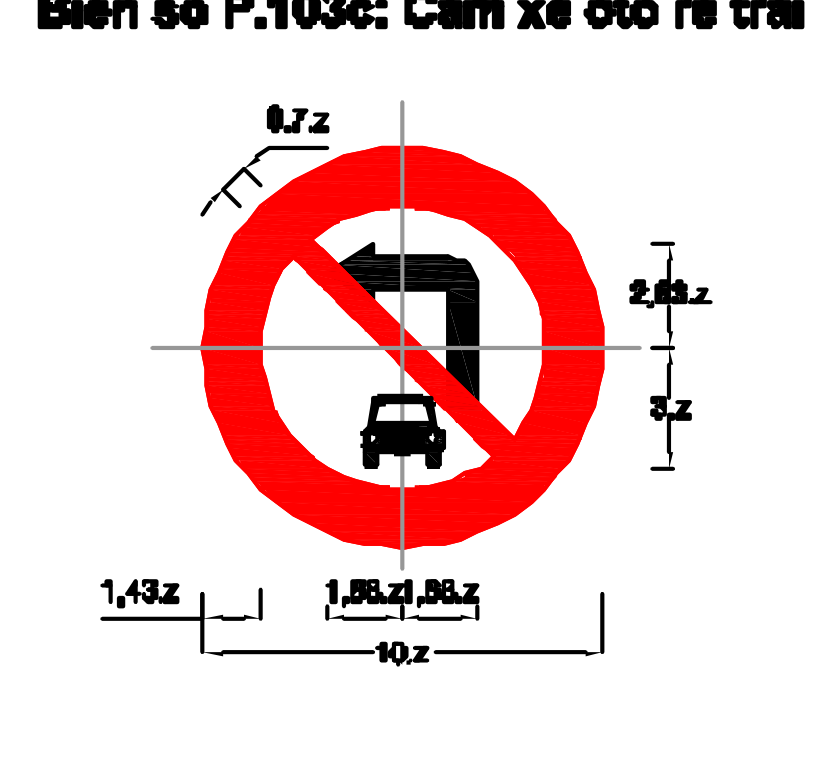

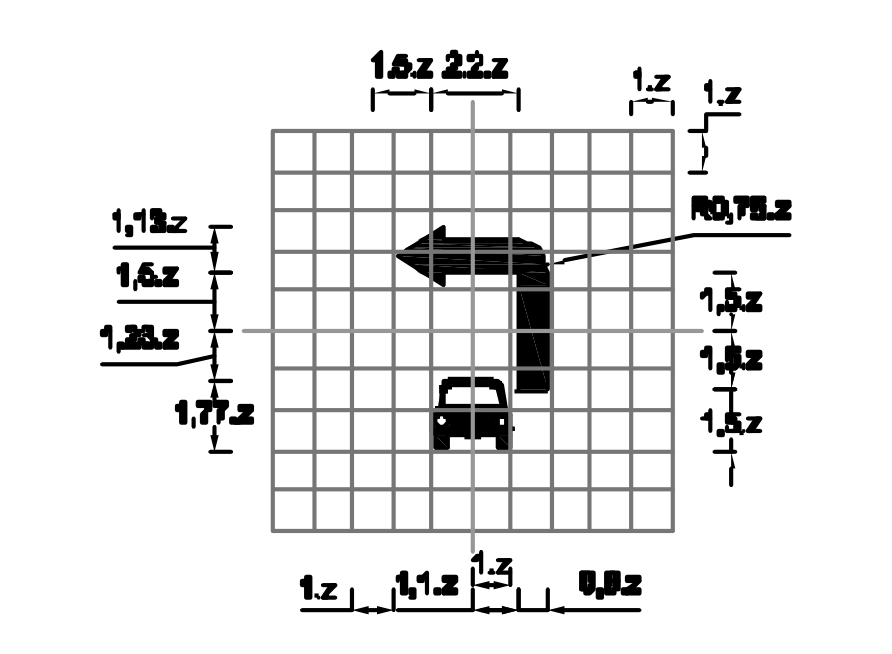

- Biển số P.103(b,c): Cấm xe ô tô rẽ trái; Cấm xe ô tô rẽ phải;

- Biển số P.104: Cấm xe máy;

- Biển số P.105: Cấm xe ô tô và xe máy;

- Biển số P.106(a,b): Cấm xe ô tô tải;

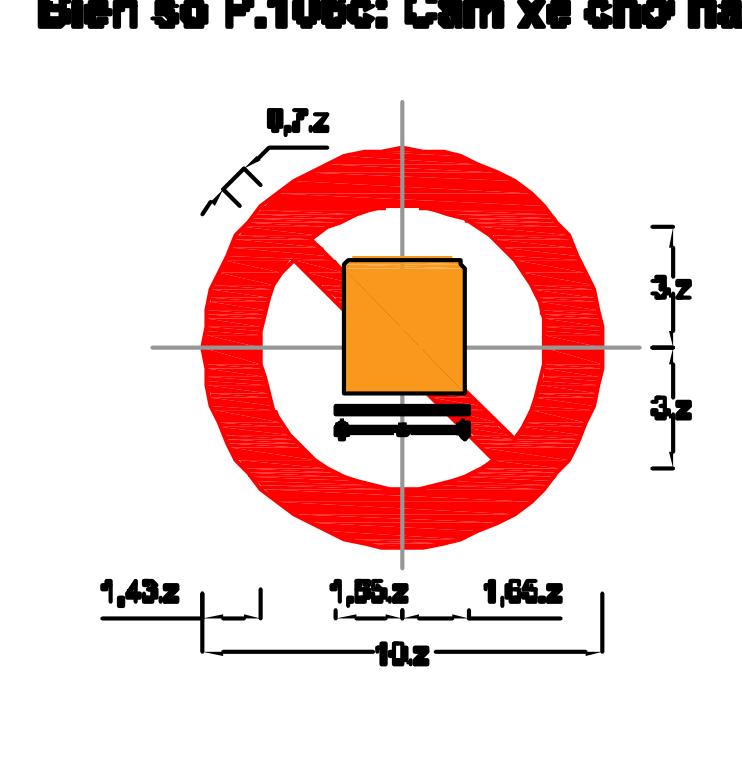

- Biển số P.106c: Cấm các xe chở hàng nguy hiểm;

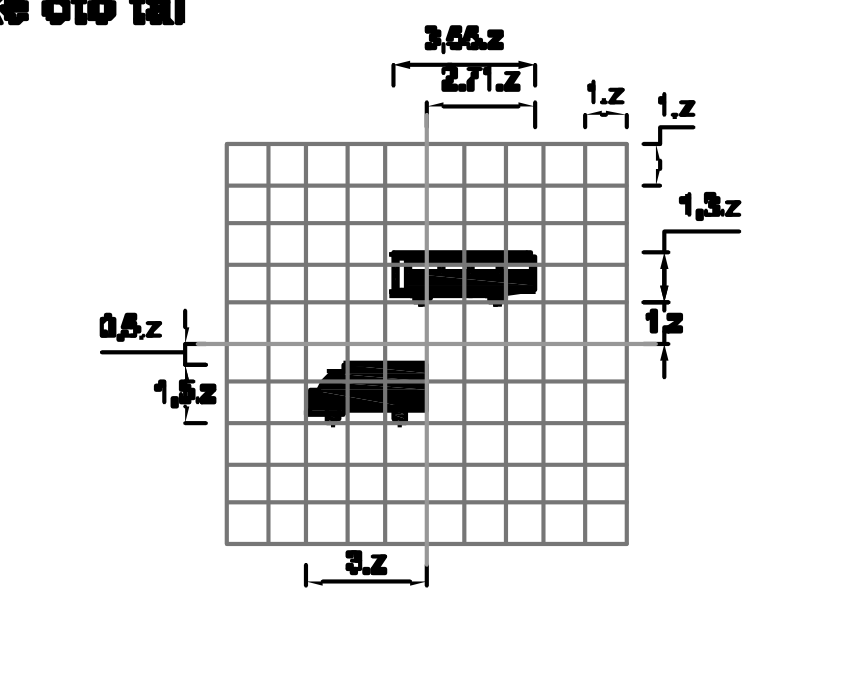

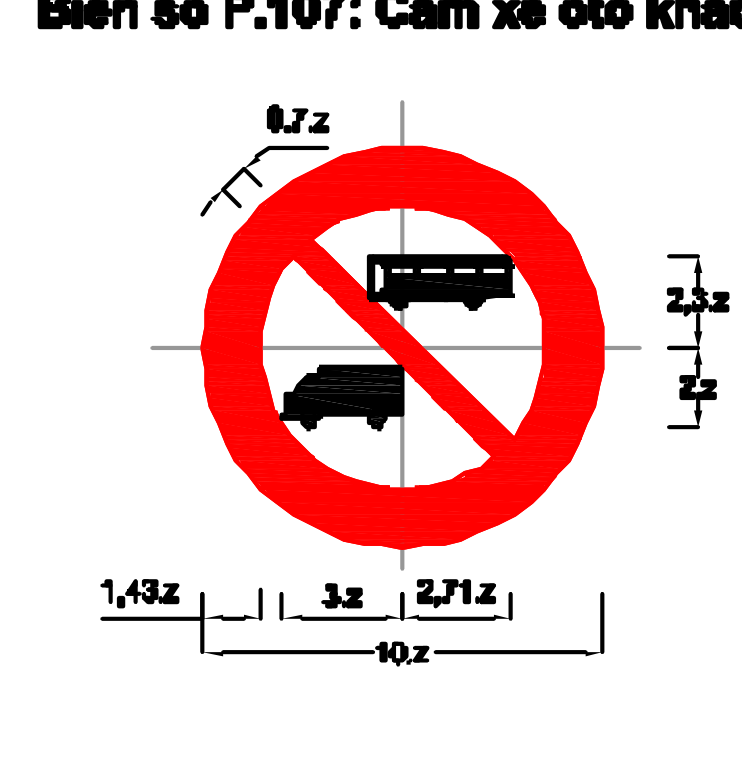

- Biển số P.107: Cấm xe ô tô khách và xe ô tô tải;

- Biển số P.107a: Cấm xe ô tô khách;

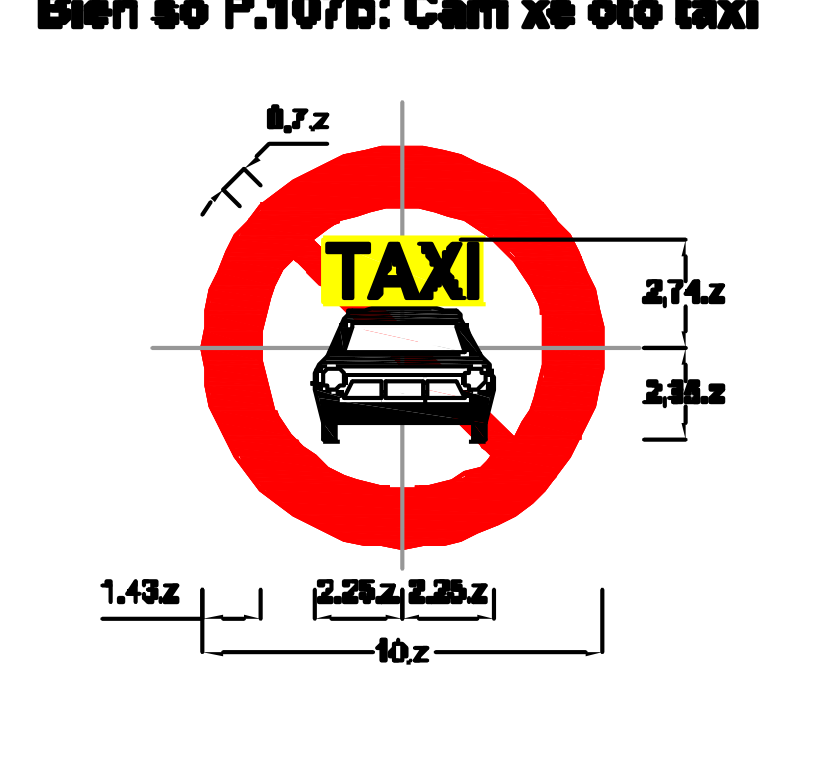

- Biển số P.107b: Cấm xe ô tô taxi;

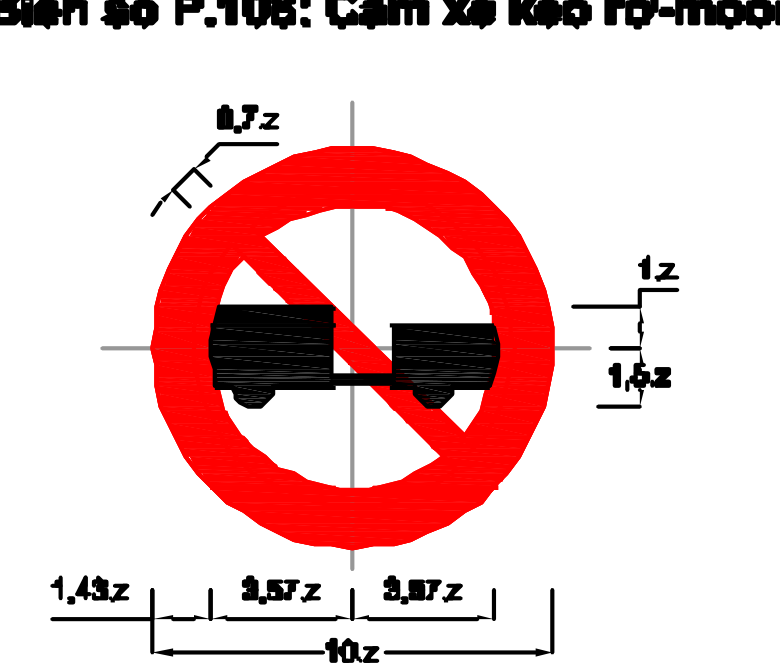

- Biển số P.108: Cấm xe kéo rơ-moóc;

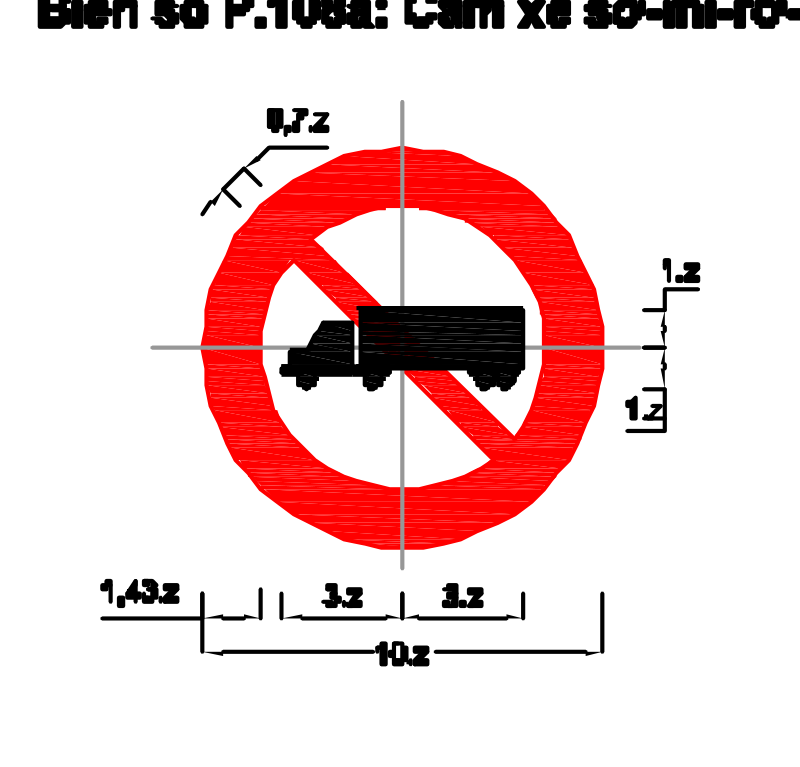

- Biển số P.108a: Cấm xe sơ-mi rơ-moóc;

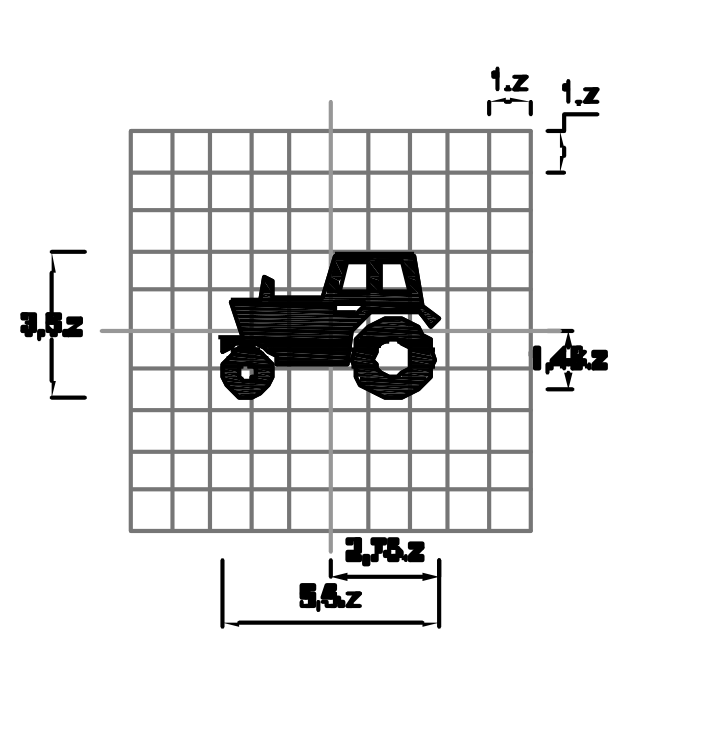

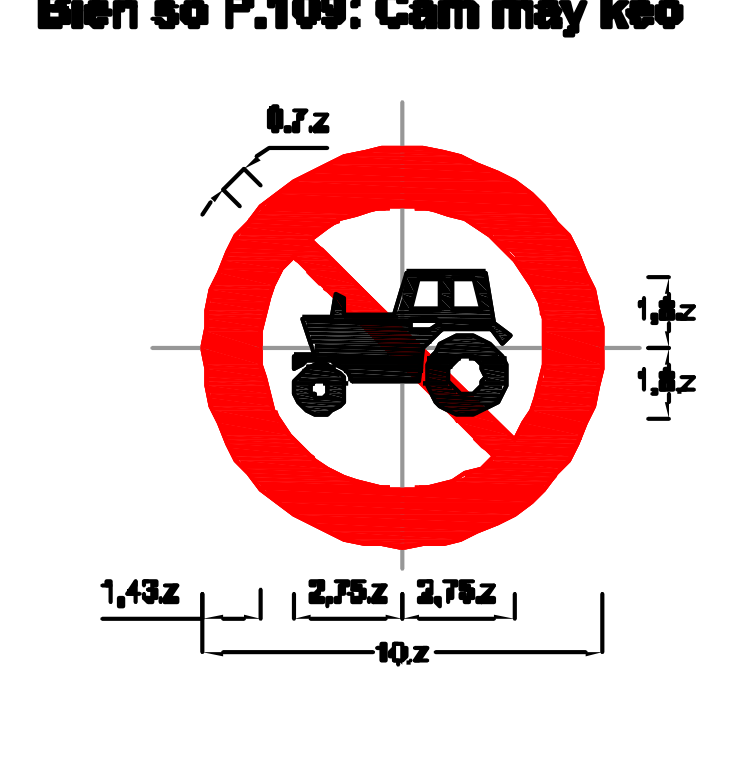

- Biển số P.109: Cấm máy kéo;

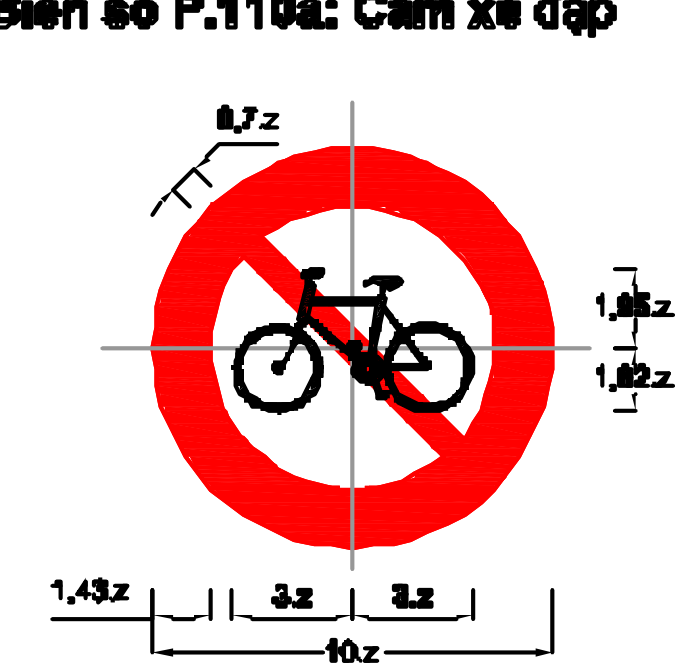

- Biển số P.110a: Cấm xe đạp;

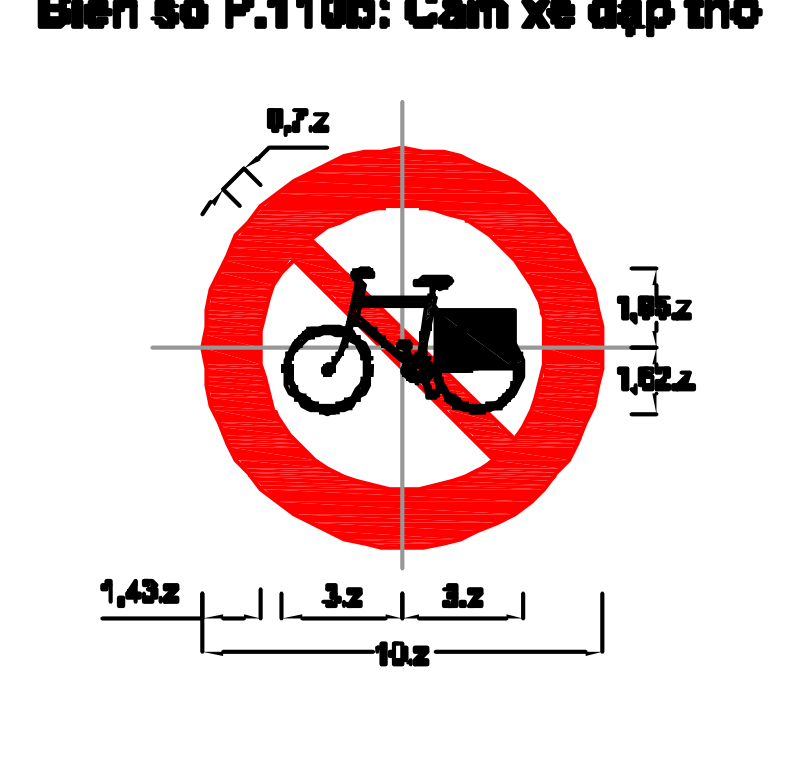

- Biển số P.110b: Cấm xe đạp thồ;

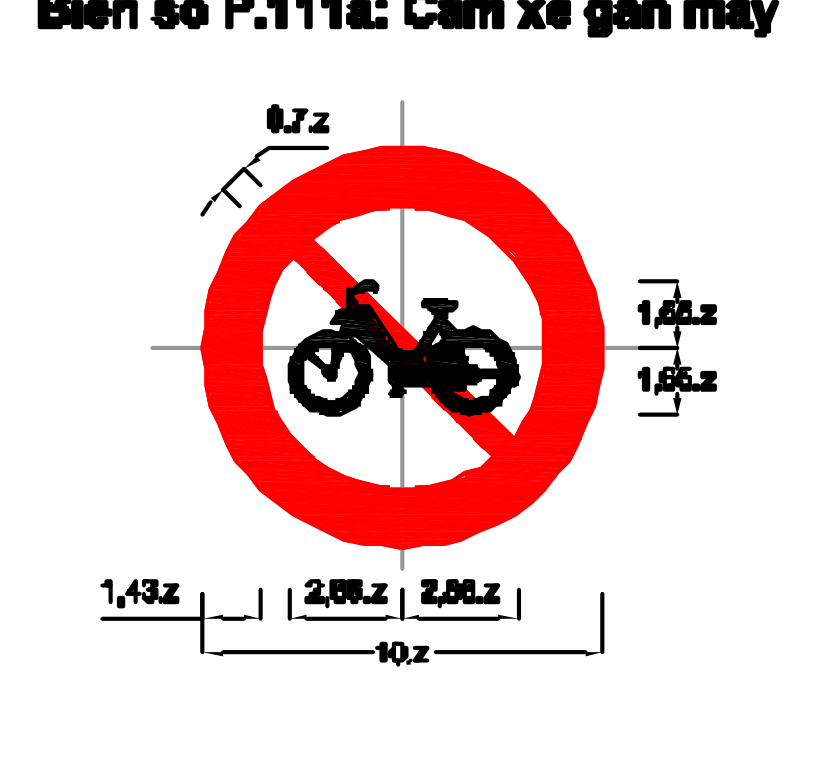

- Biển số P.111a: Cấm xe gắn máy;

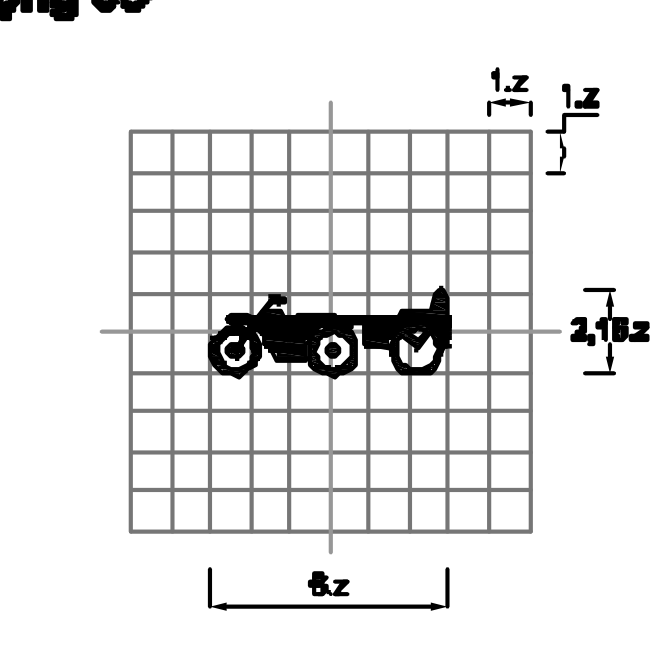

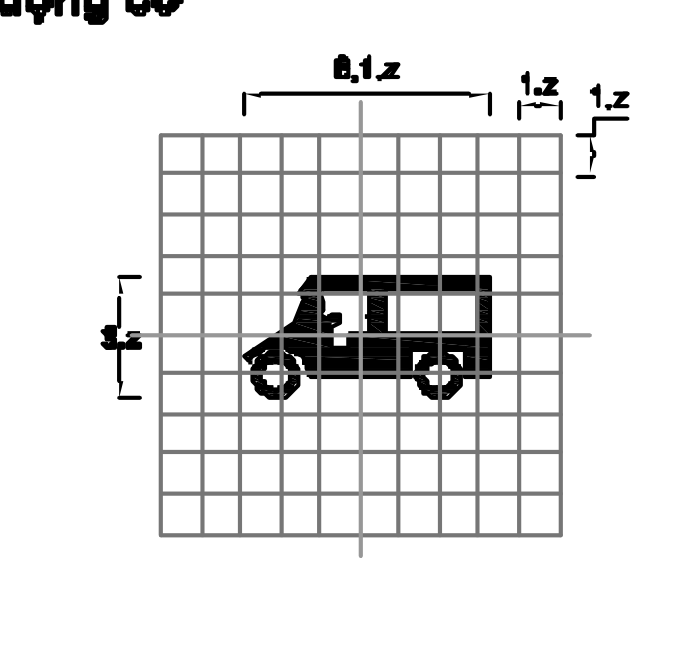

- Biển số P.111(b) hoặc (c): Cấm xe ba bánh loại có động cơ (xe lam, xích lô máy);

20

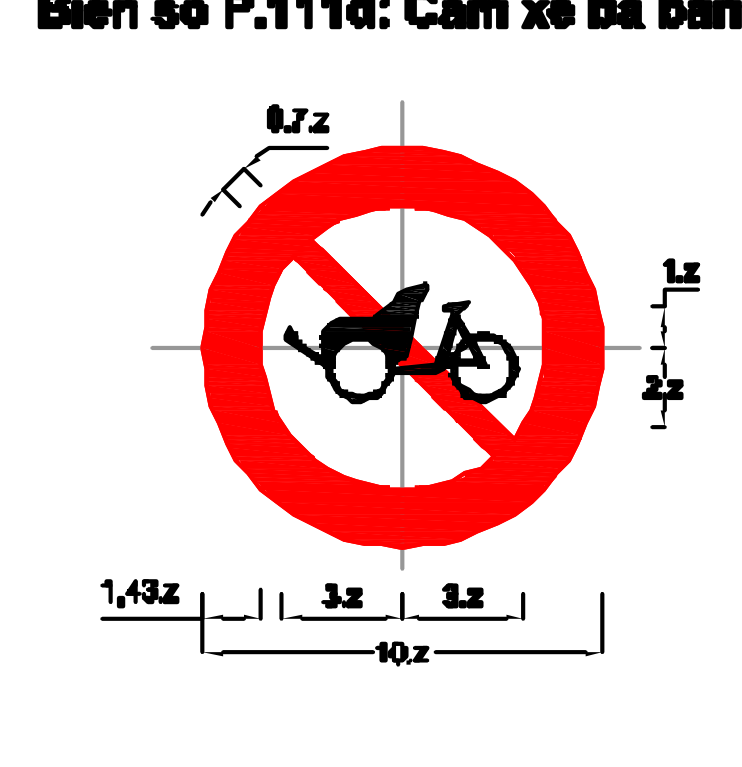

- Biển số P.111d: Cấm xe ba bánh loại không có động cơ (xích lô);

- Biển số P.112: Cấm người đi bộ;

- Biển số P.113: Cấm xe người kéo, đẩy;

- Biển số P.114: Cấm xe vật nuôi kéo;

- Biển số P.115: Hạn chế trọng tải toàn bộ xe;

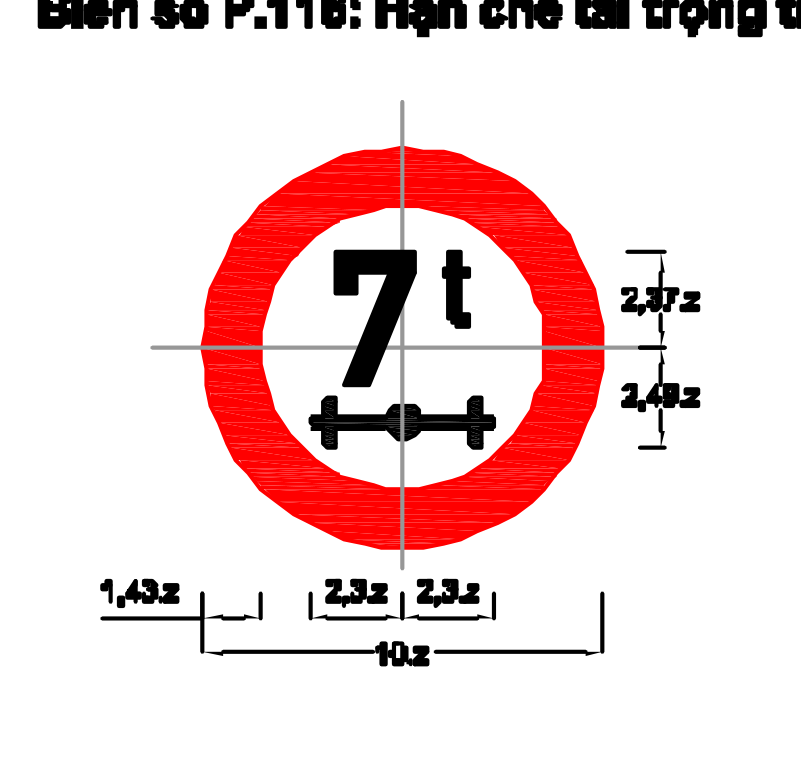

- Biển số P.116: Hạn chế tải trọng trên trục xe;

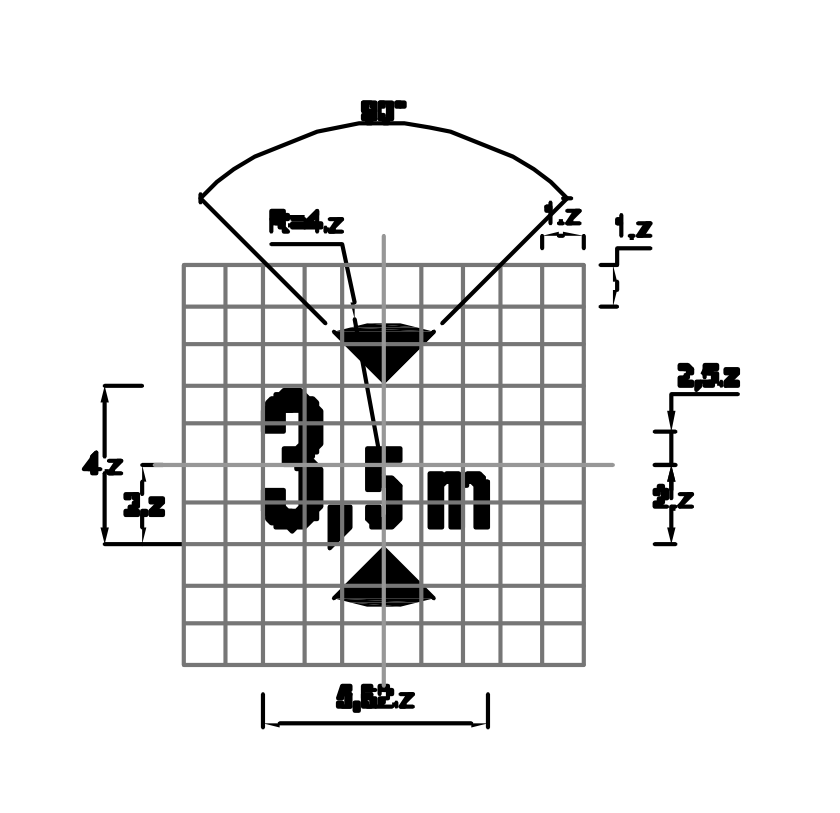

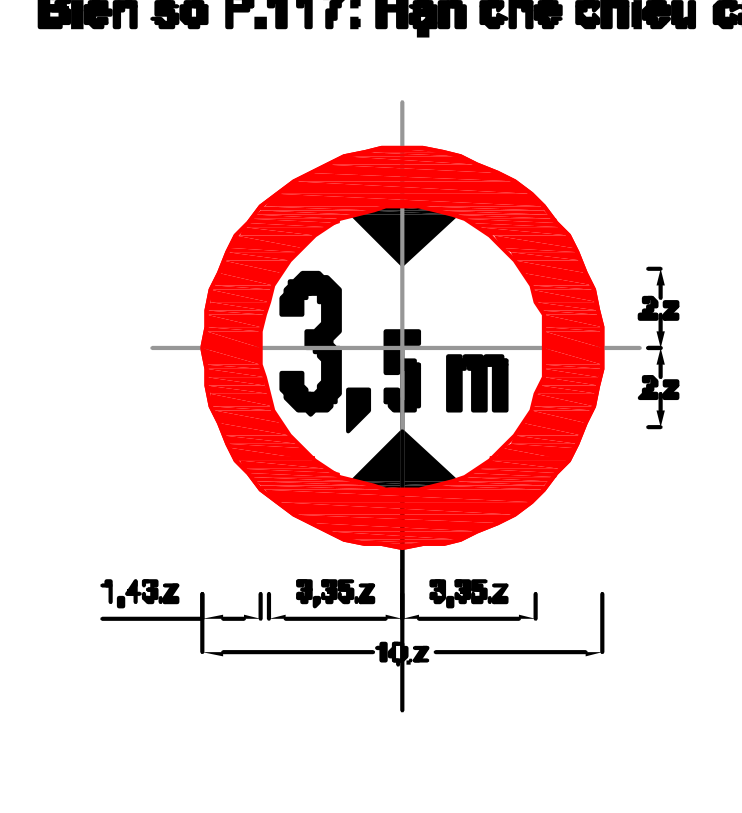

- Biển số P.117: Hạn chế chiều cao;

- Biển số P.118: Hạn chế chiều ngang xe;

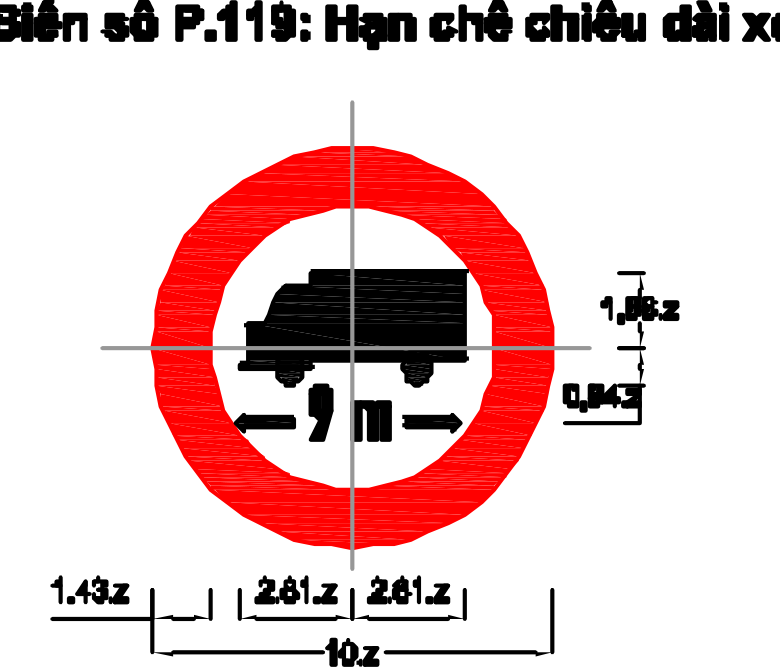

- Biển số P.119: Hạn chế chiều dài xe;

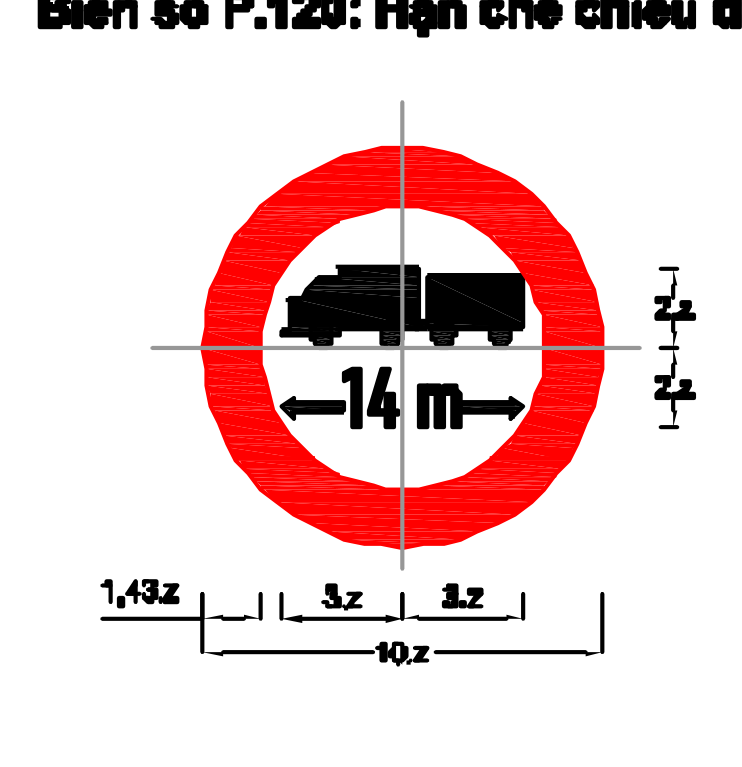

- Biển số P.120: Hạn chế chiều dài xe cơ giới kéo theo rơ-moóc hoặc sơ-mi rơ

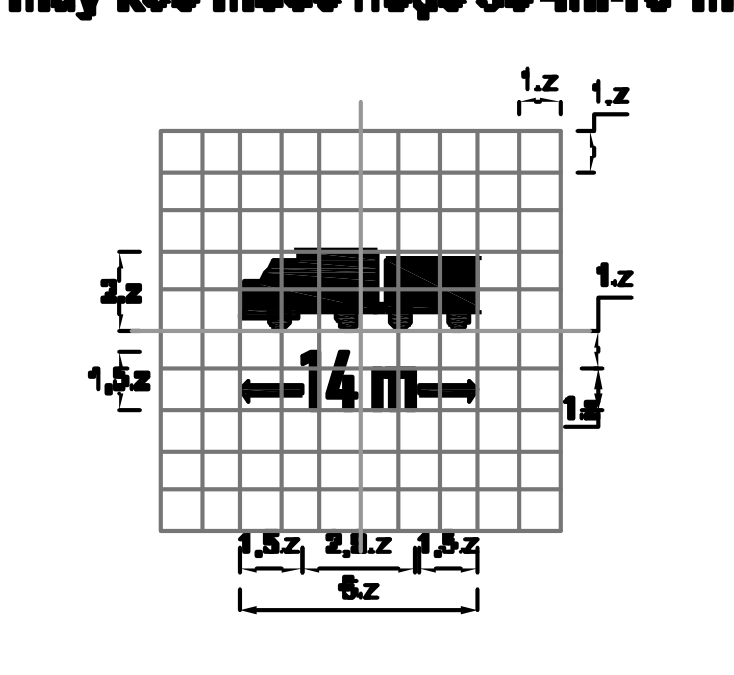

moóc;

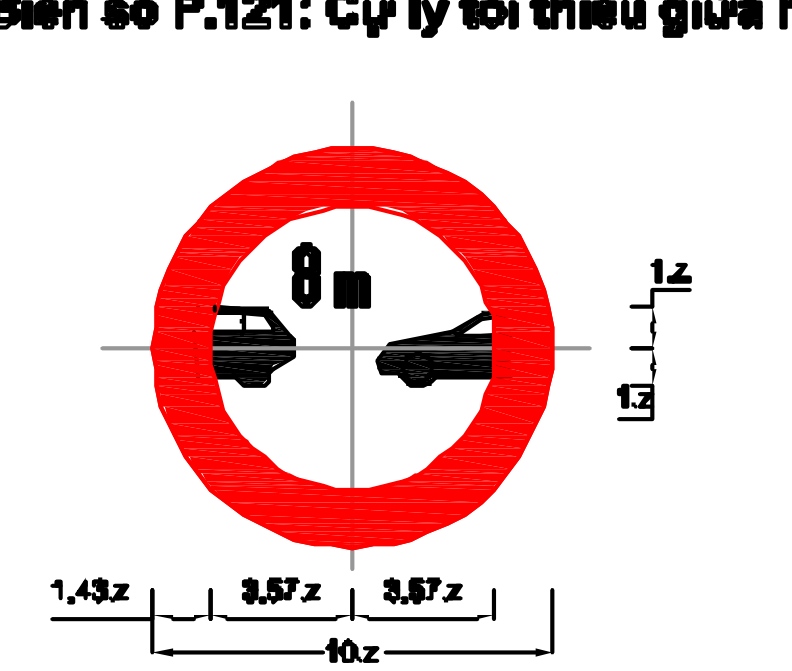

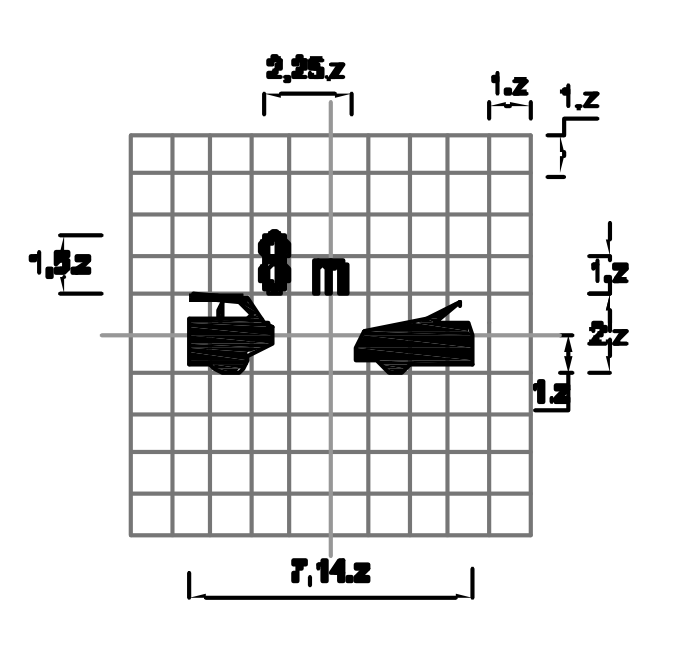

- Biển số P.121: Cự ly tối thiểu giữa hai xe;

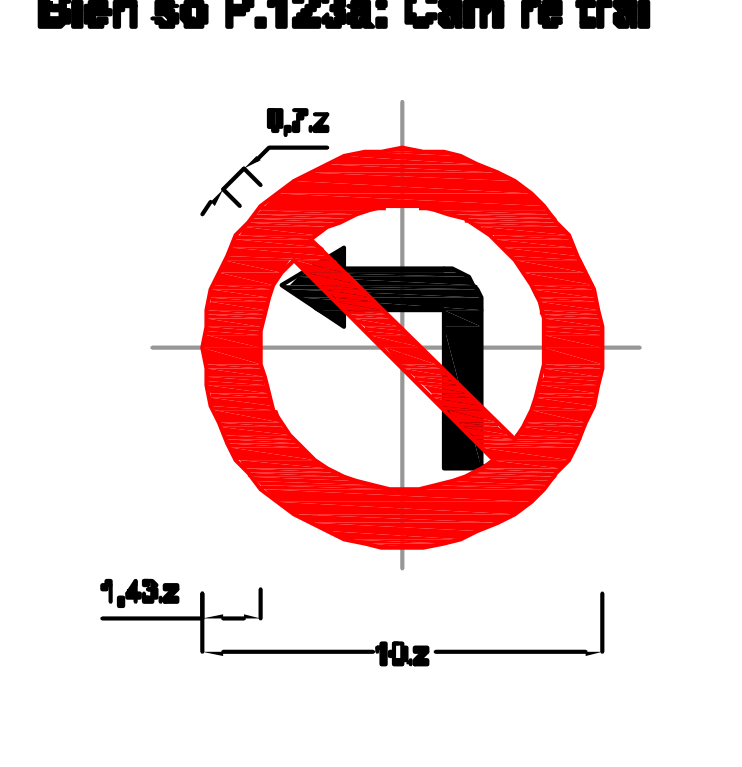

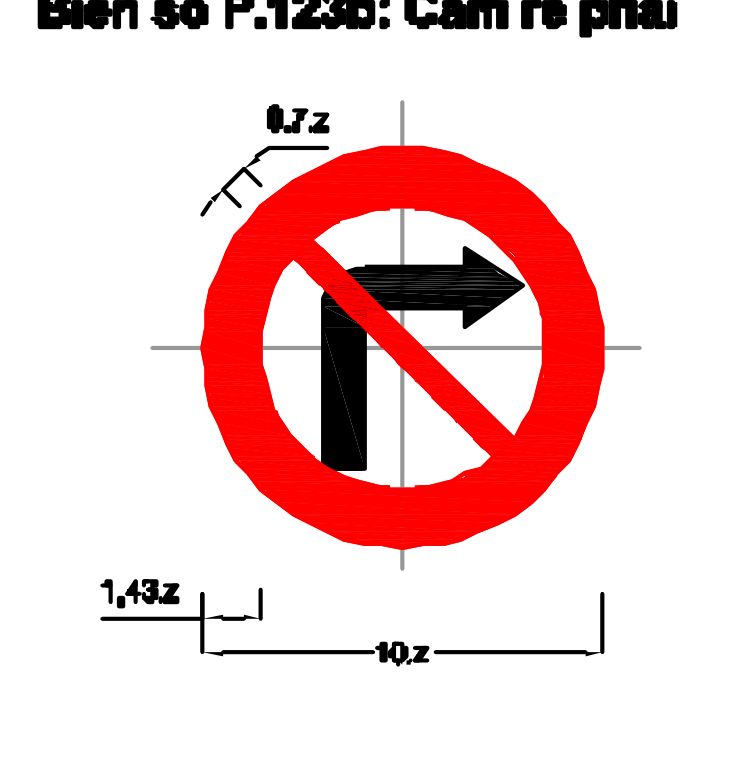

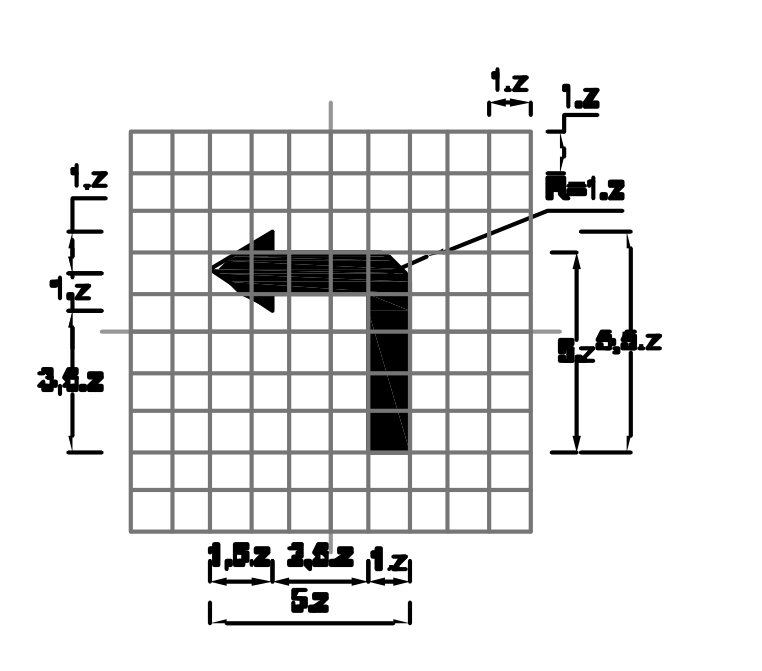

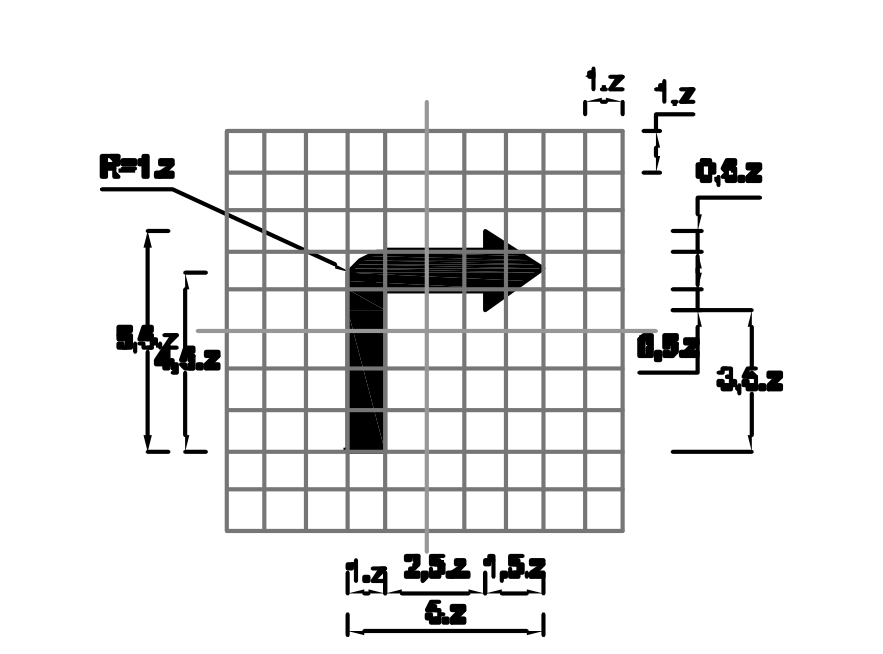

- Biển số P.123(a,b): Cấm rẽ trái; Cấm rẽ phải;

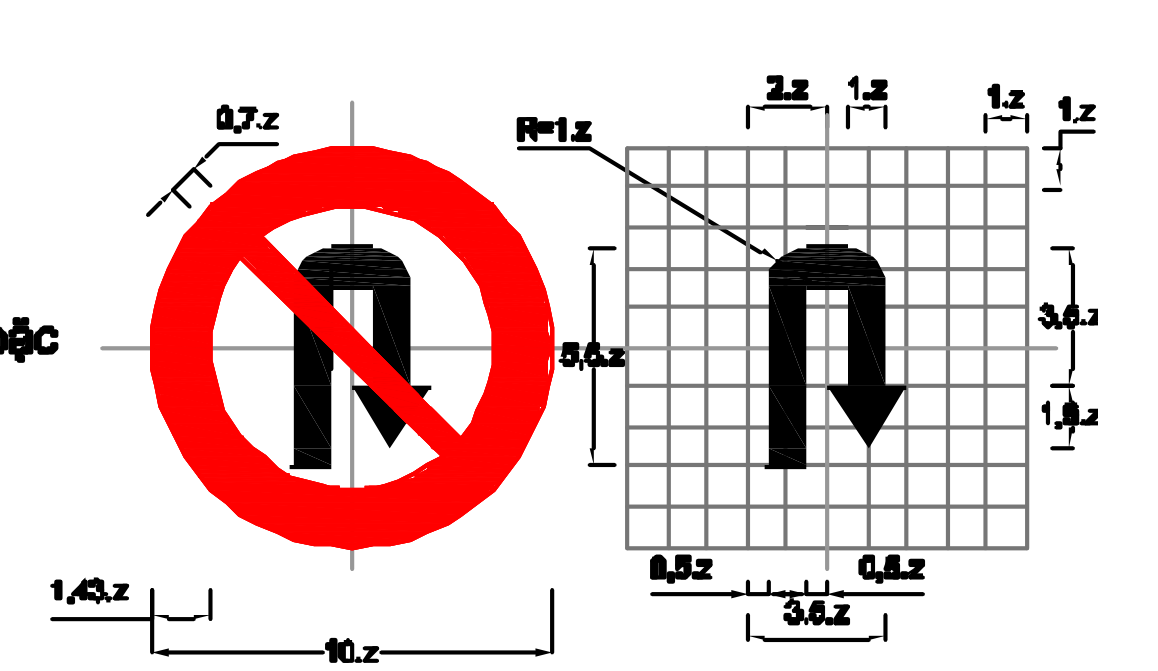

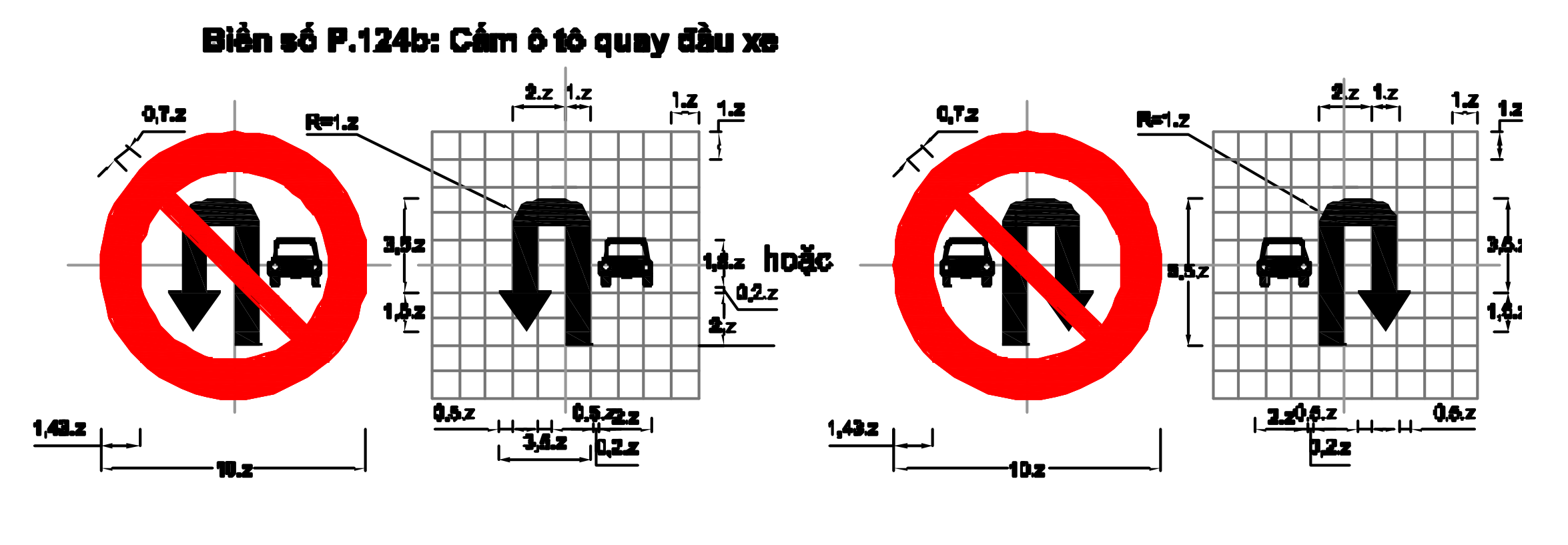

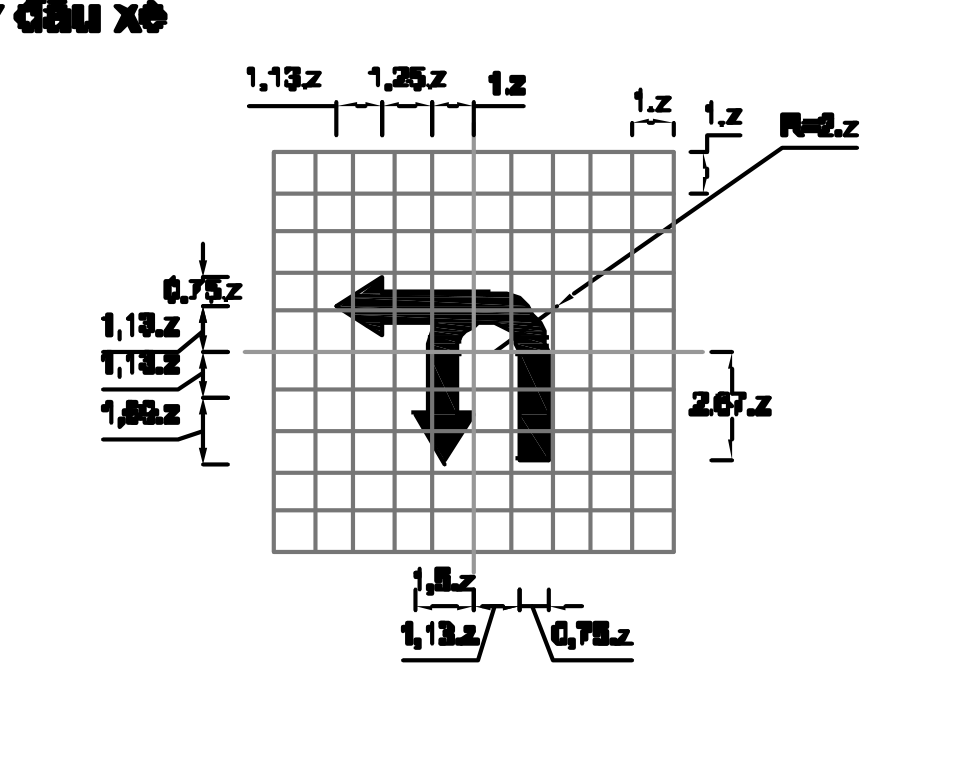

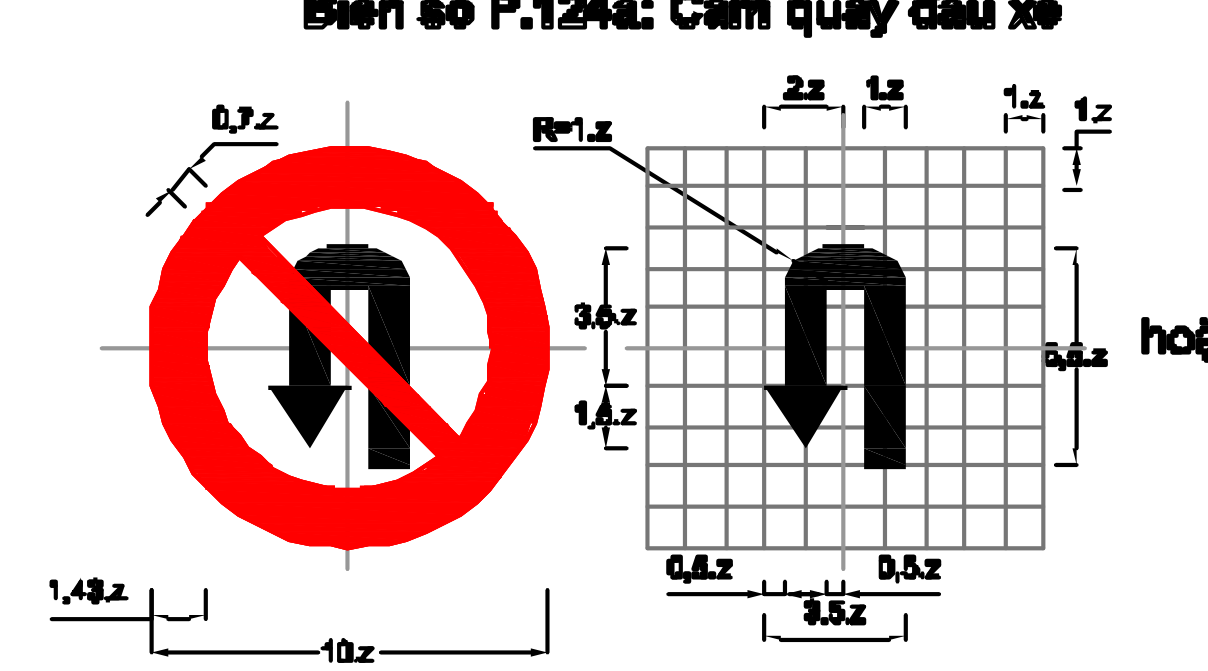

- Biển số P.124(a,b): Cấm quay đầu xe; Cấm ô tô quay đầu xe;

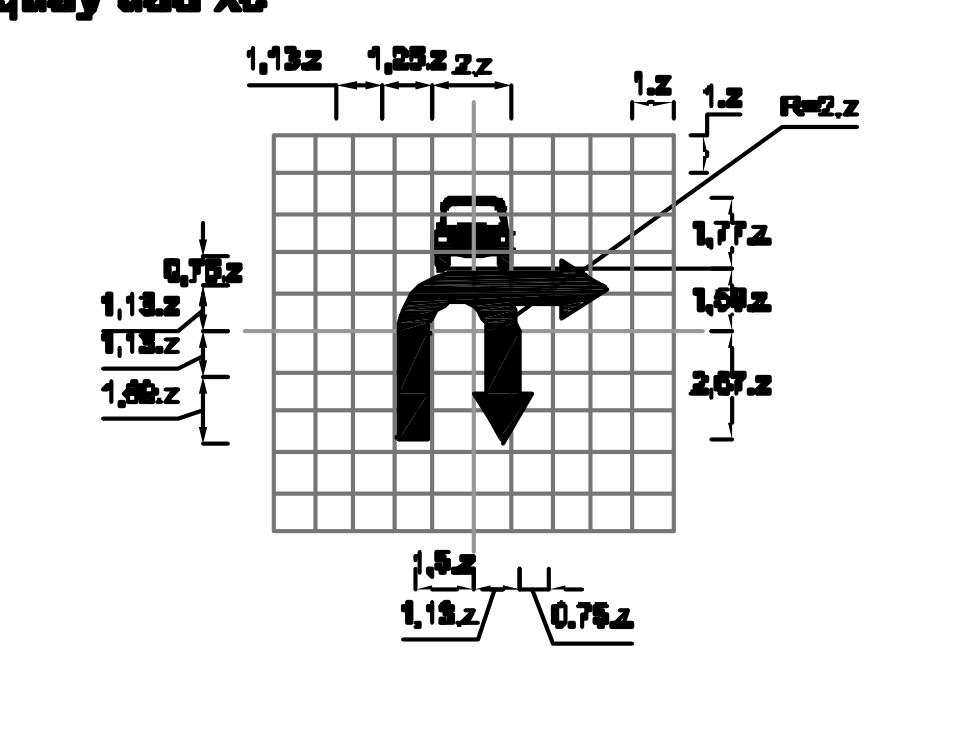

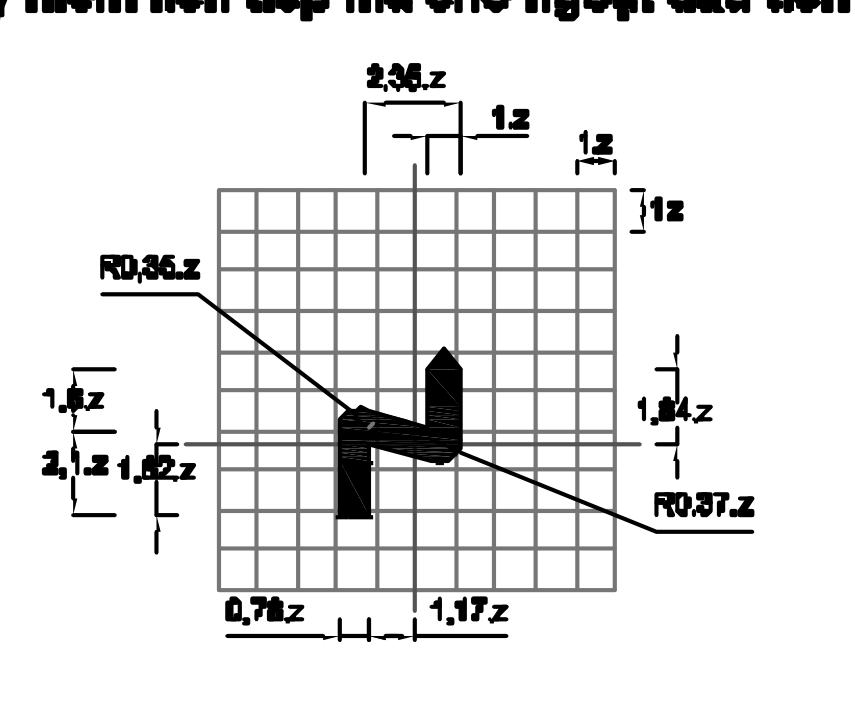

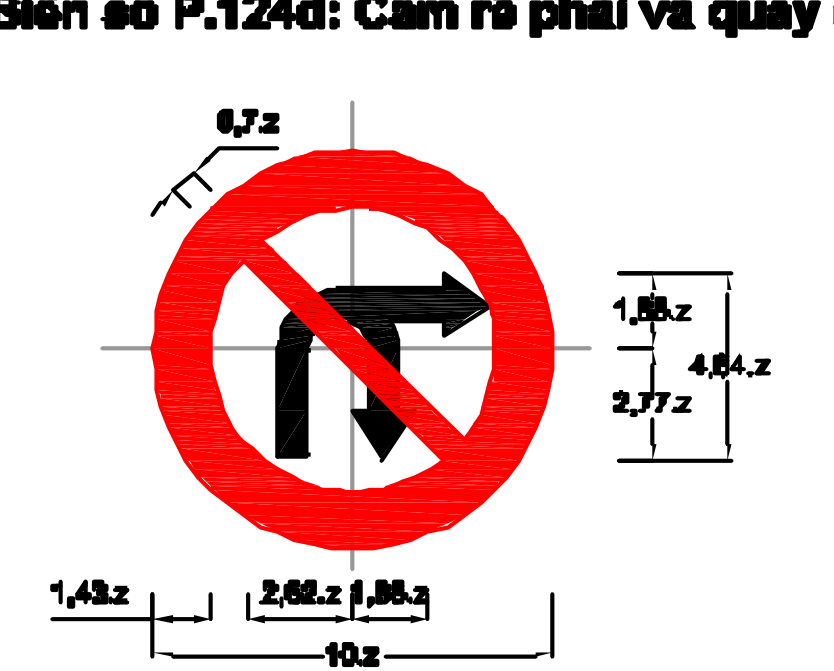

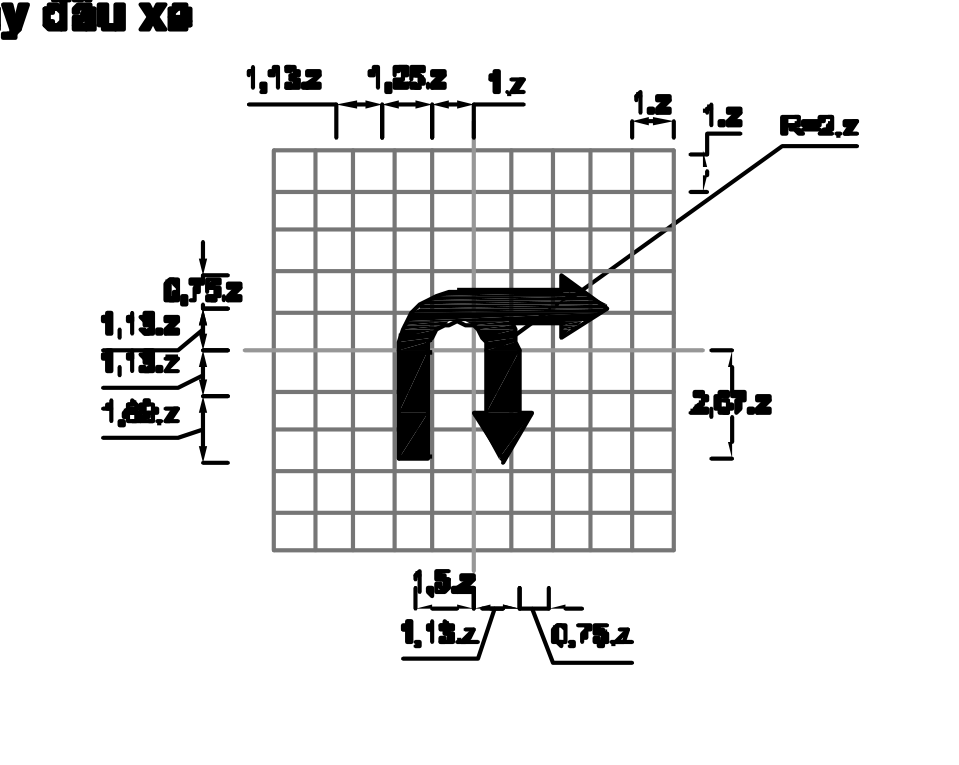

- Biển số P.124(c,d): Cấm rẽ trái và quay đầu xe; Cấm rẽ phải và quay đầu xe;

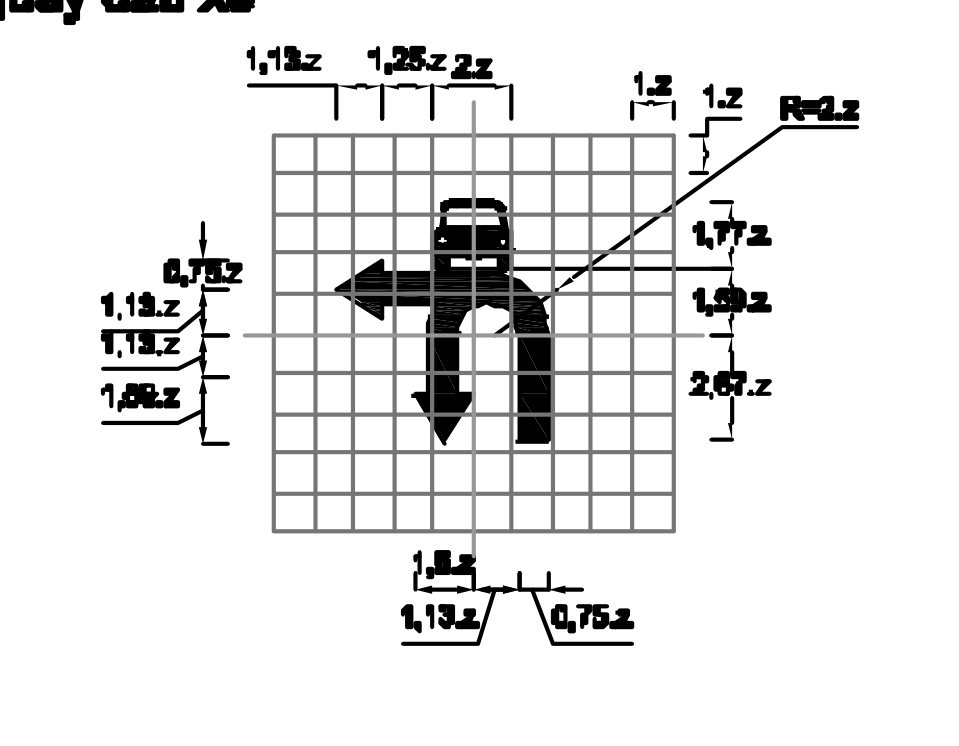

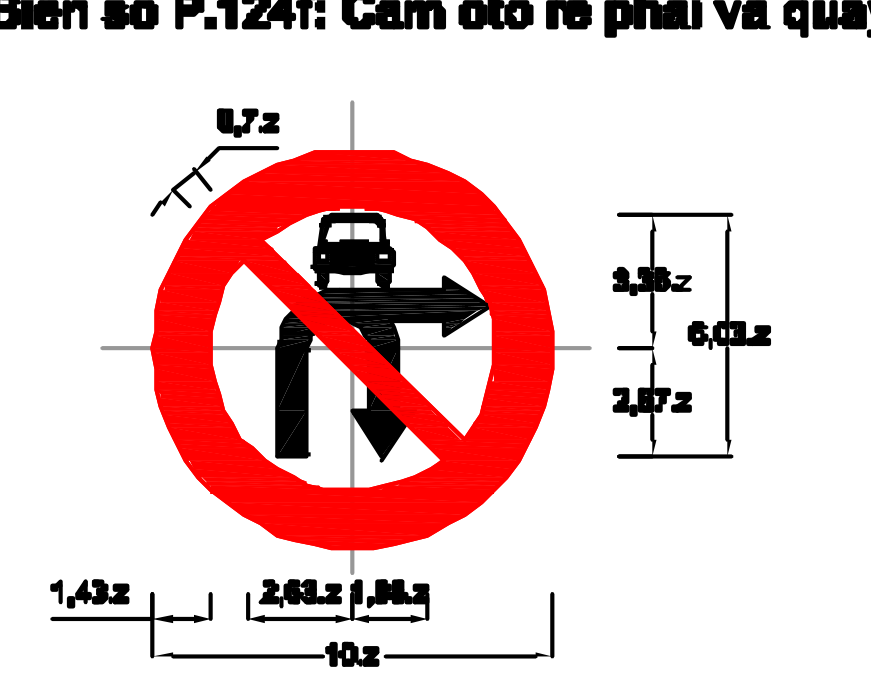

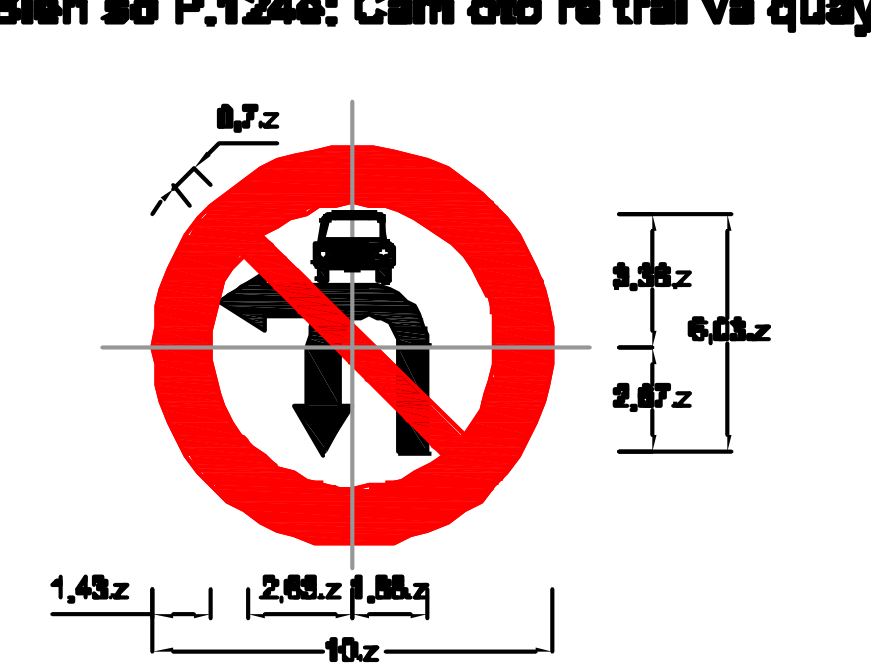

- Biển số P.124(e,f): Cấm ô tô rẽ trái và quay đầu xe; Cấm ô tô rẽ phải và quay đầu

xe;

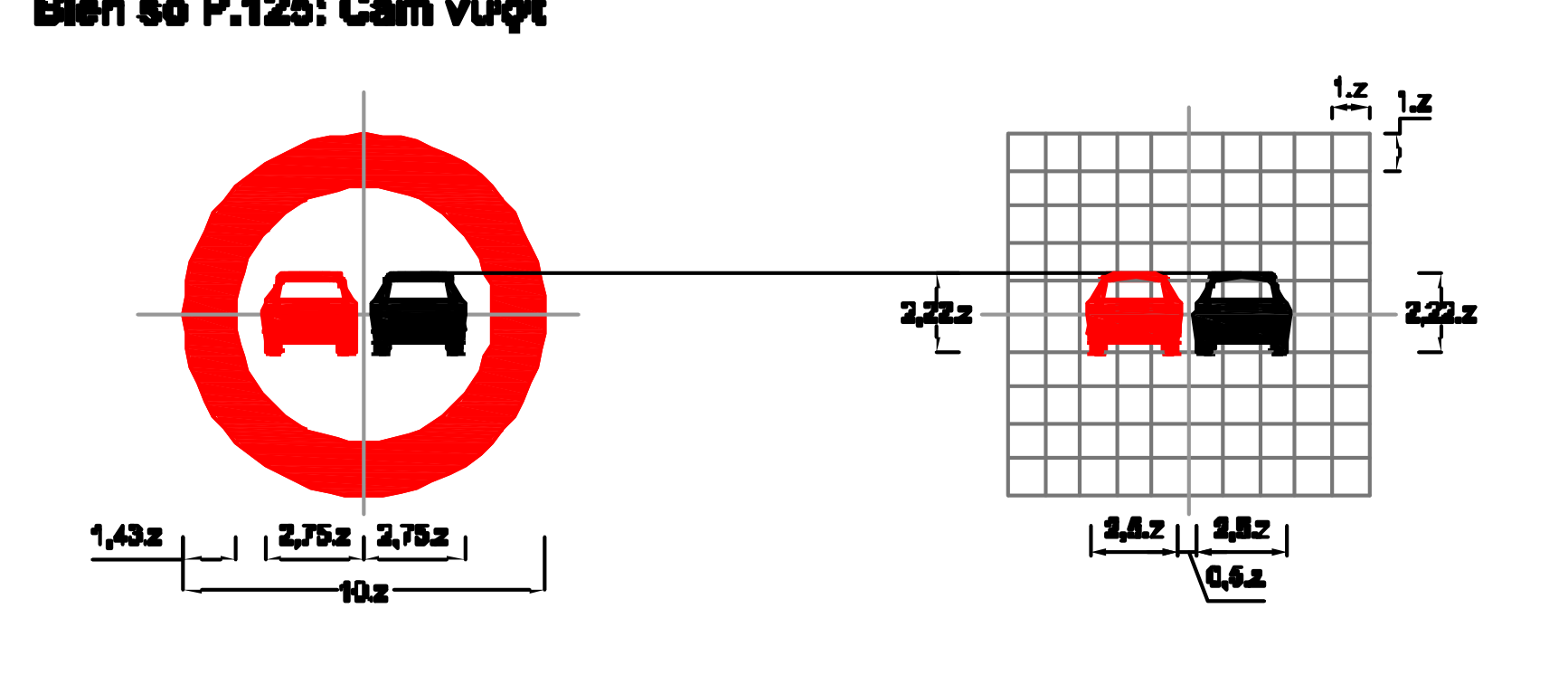

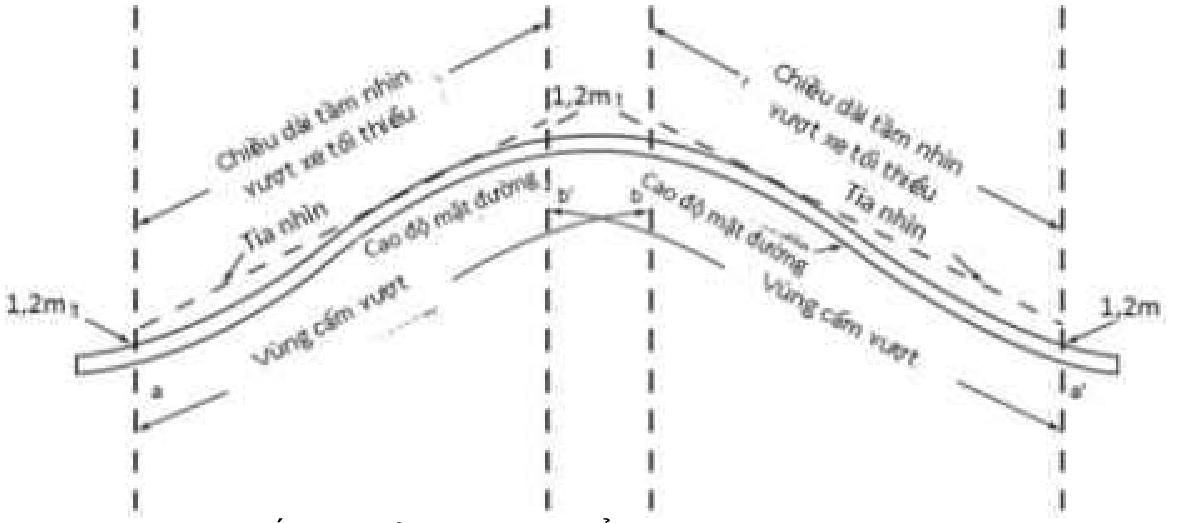

- Biển số P.125: Cấm vượt;

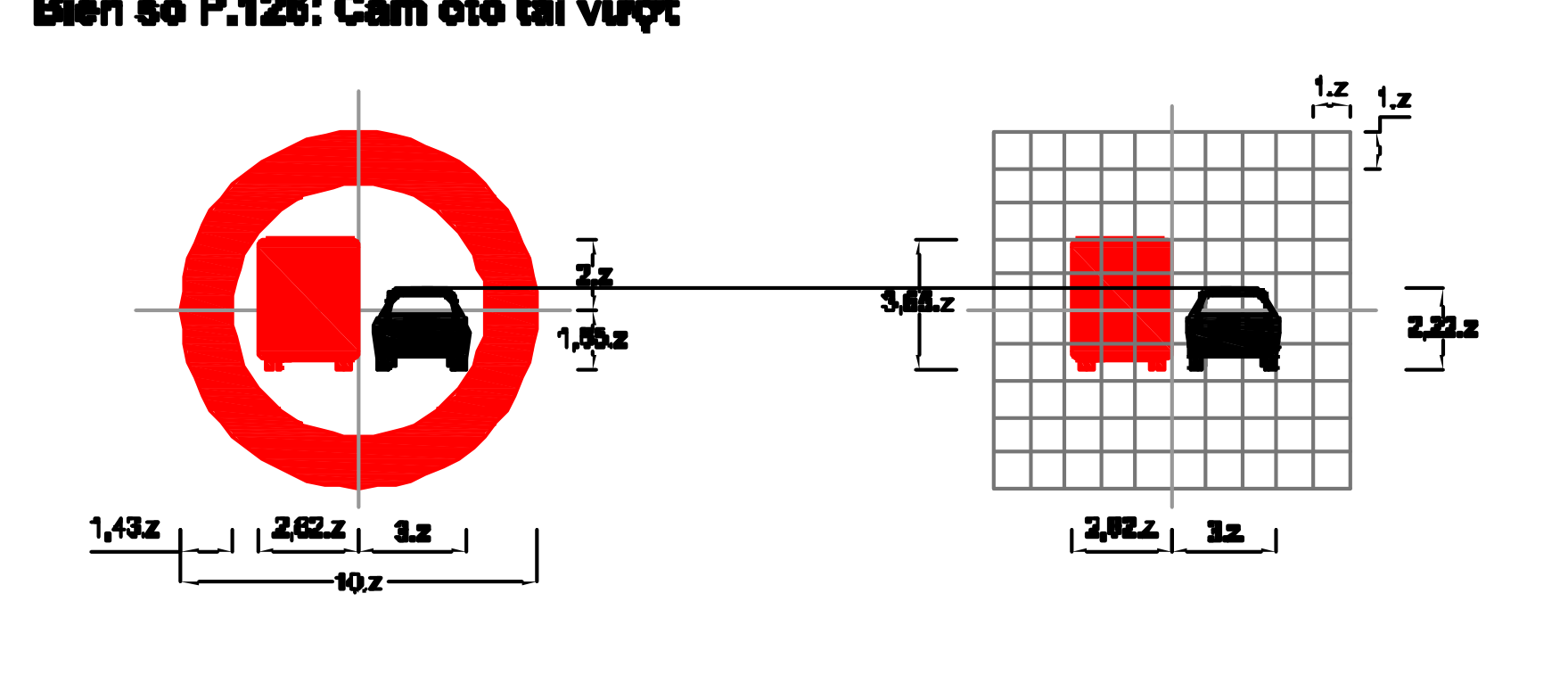

- Biển số P.126: Cấm xe ô tô tải vượt;

- Biển số P.127: Tốc độ tối đa cho phép;

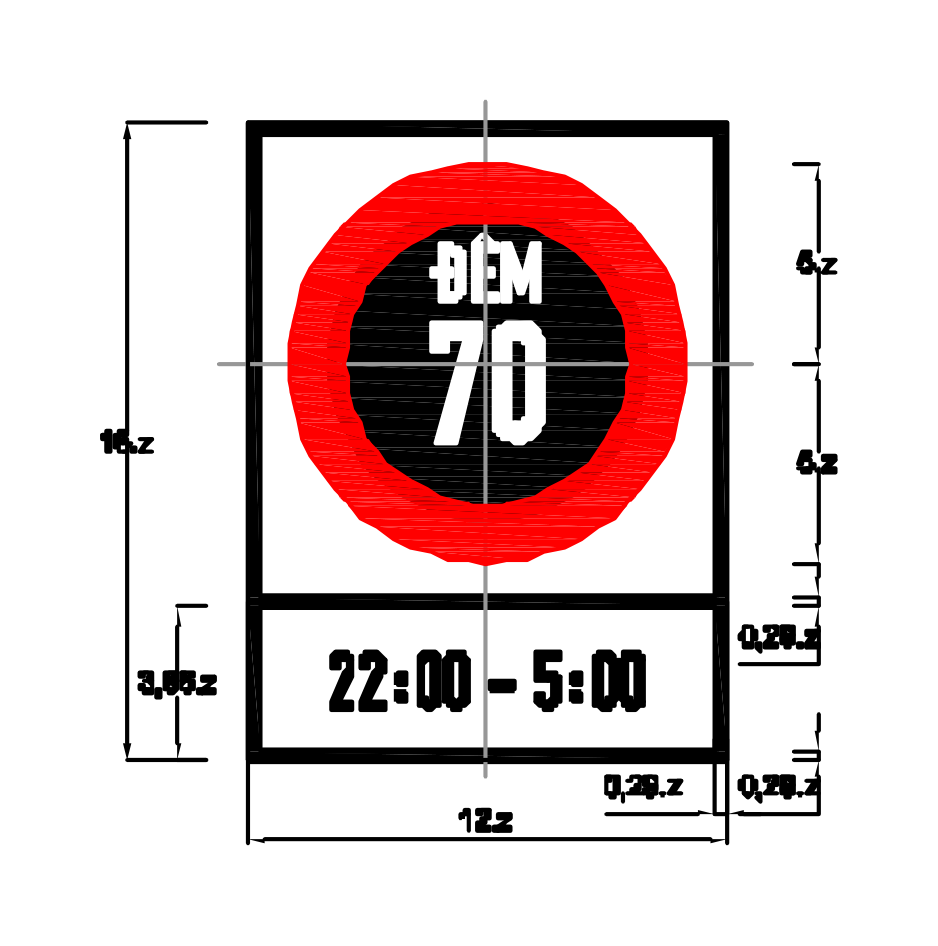

- Biển số P.127a: Tốc độ tối đa cho phép về ban đêm;

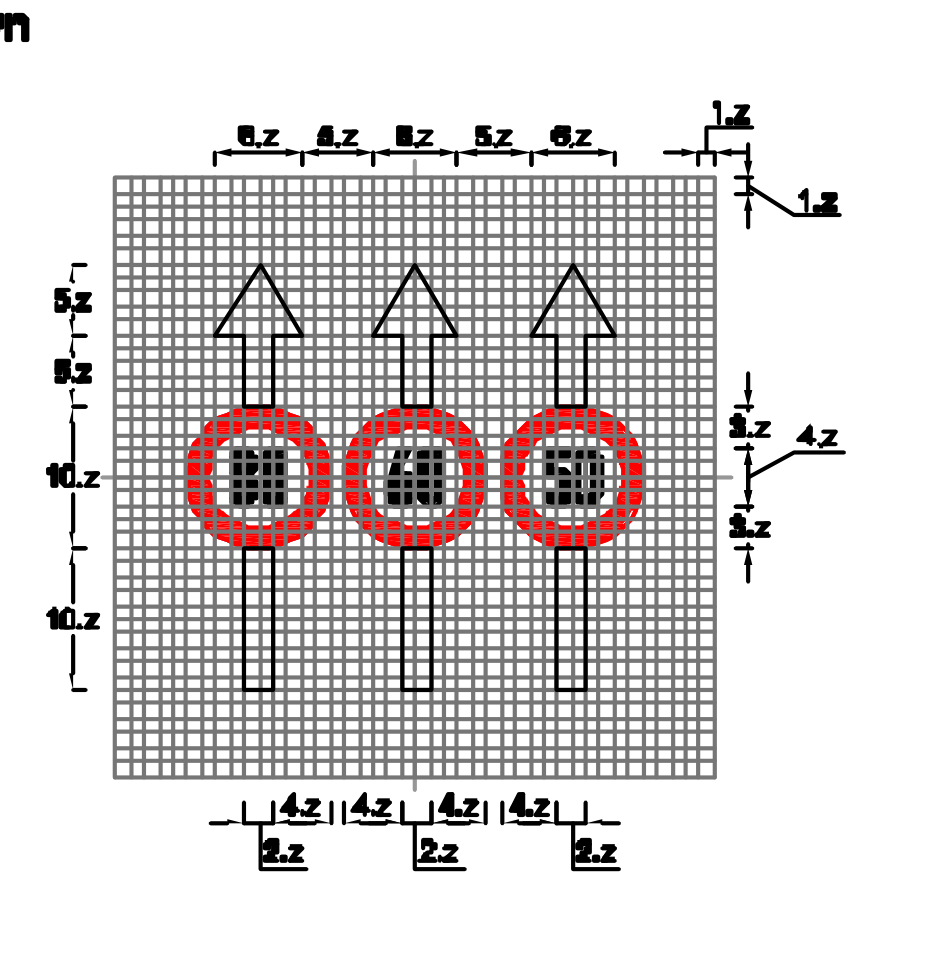

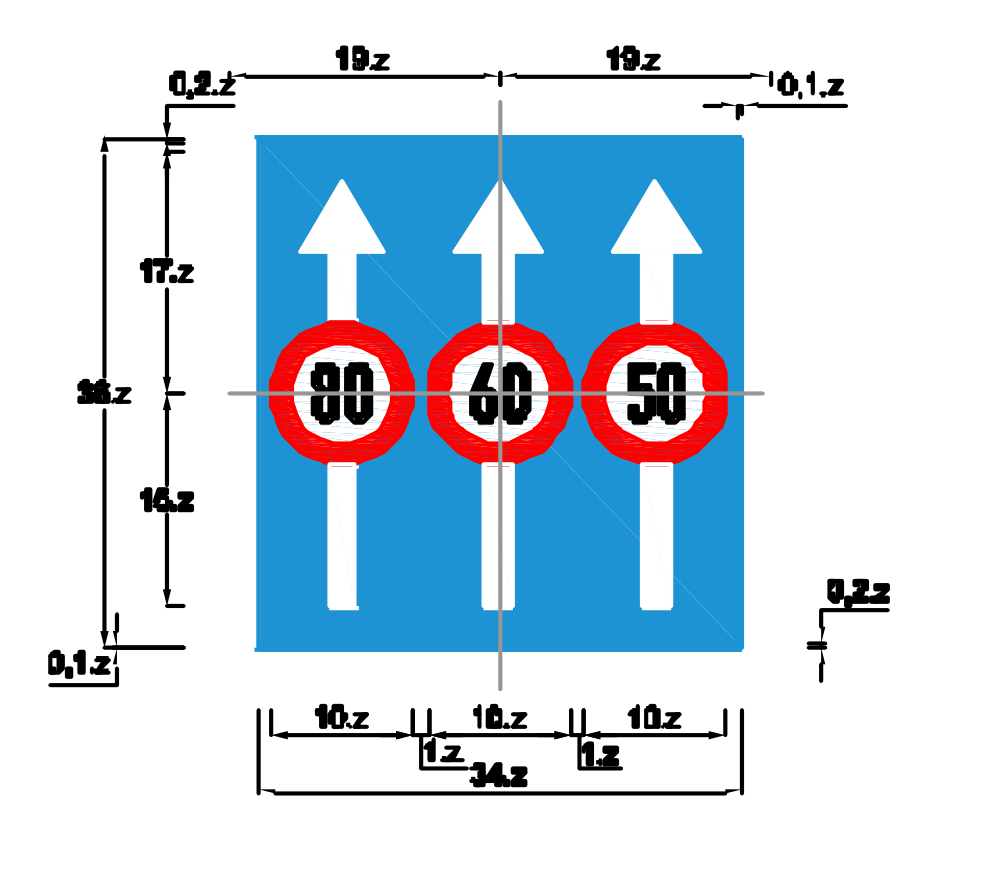

- Biển số P.127b: Biển ghép tốc độ tối đa cho phép trên từng làn đường;

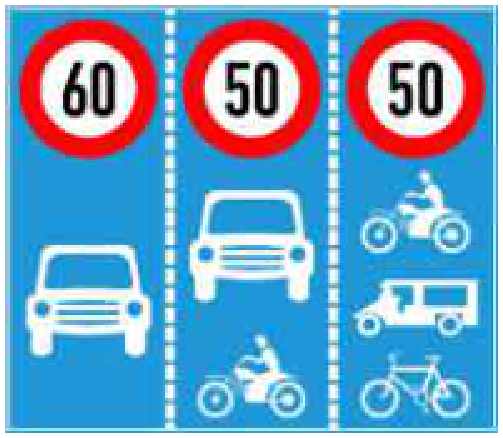

- Biển số P.127c: Biển ghép tốc độ tối đa cho phép theo phương tiện, trên từng làn

đường;

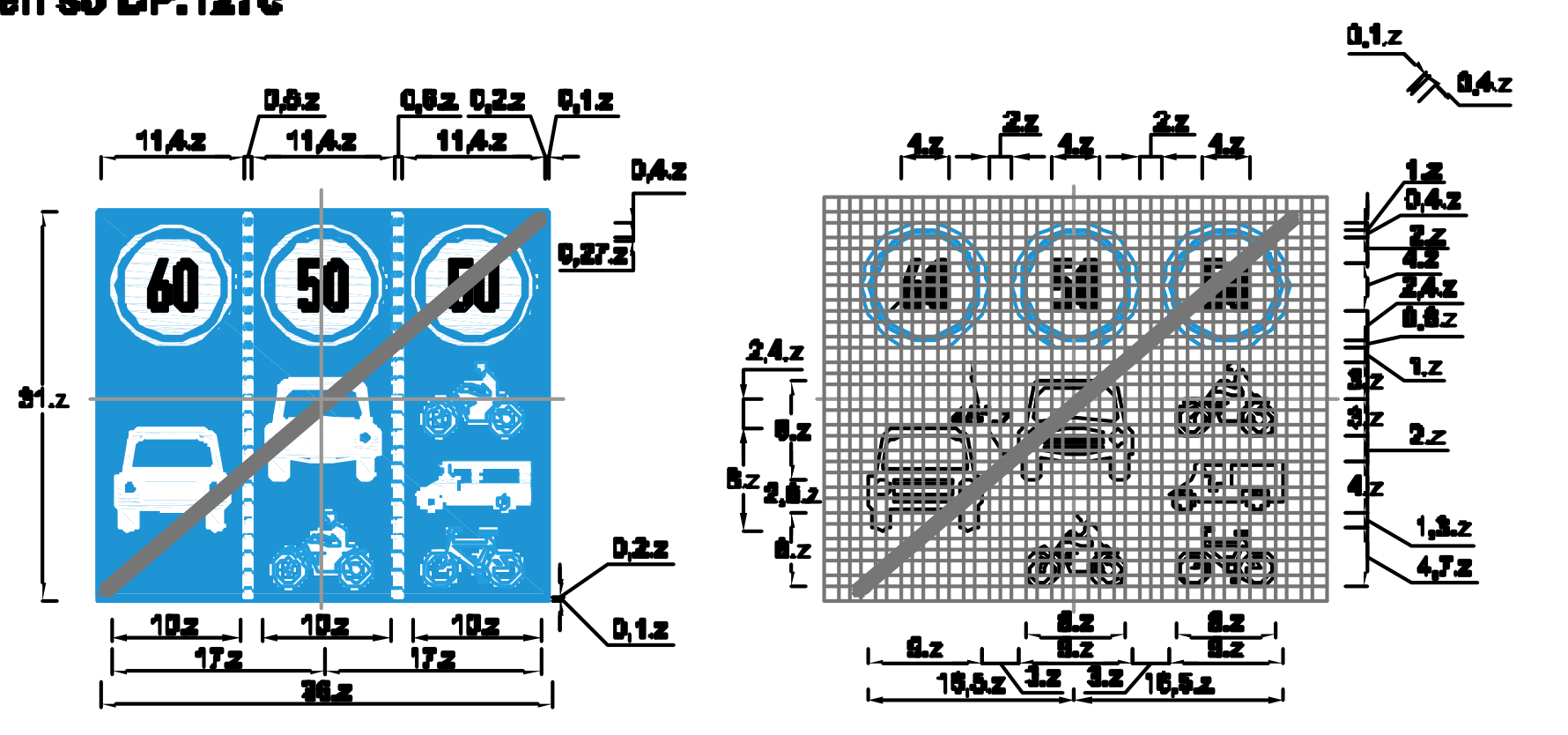

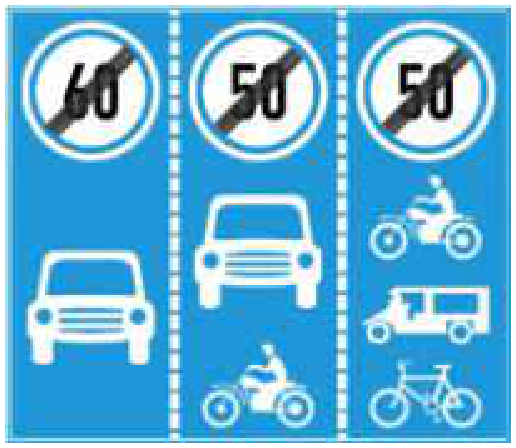

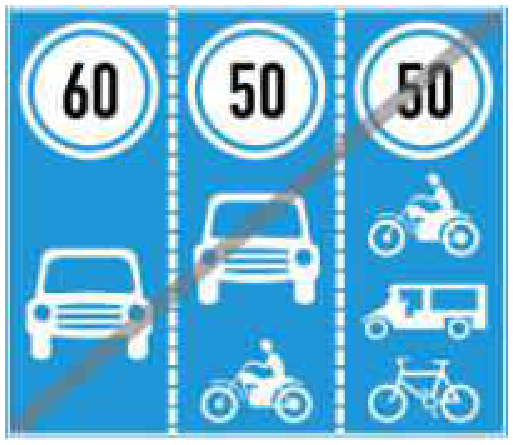

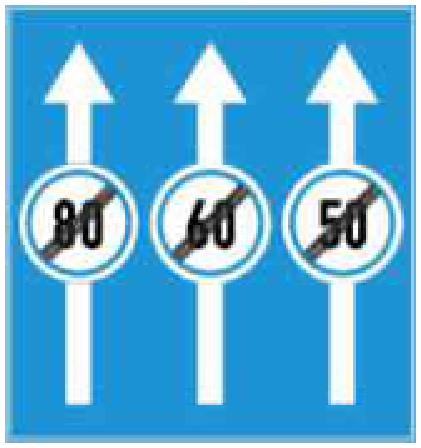

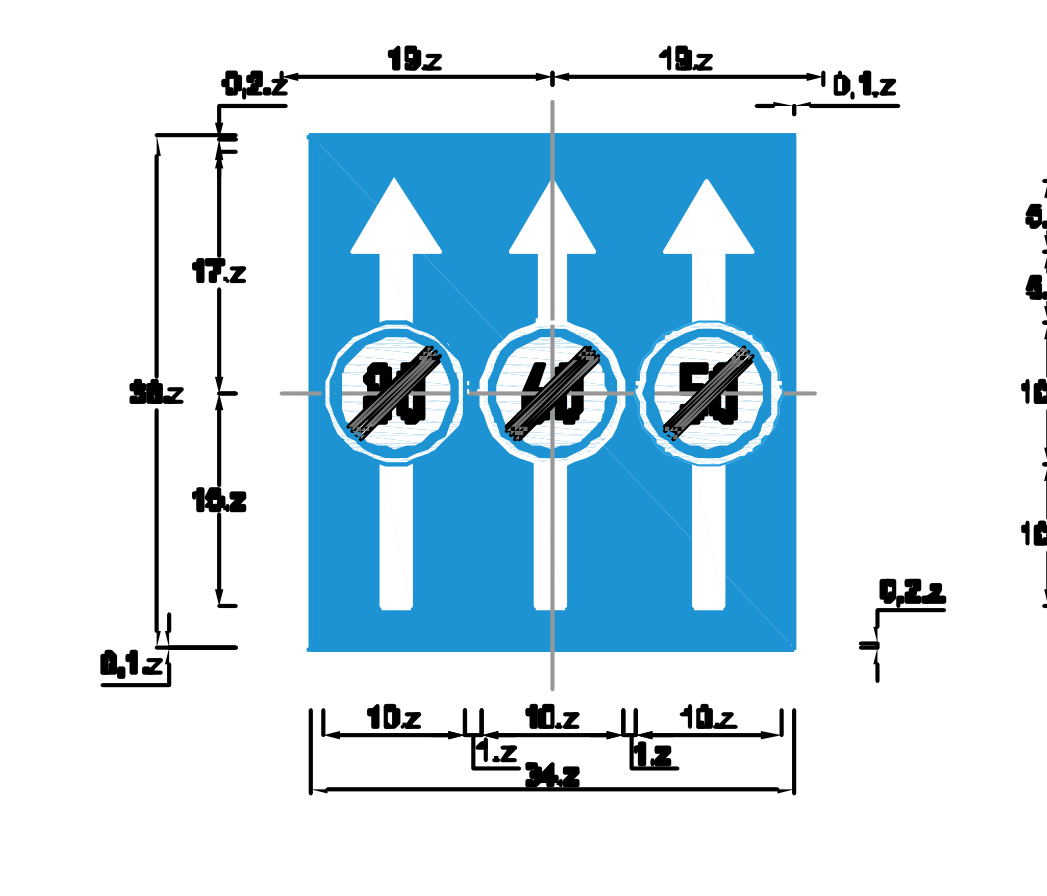

- Biển số DP.127: Biển hết tốc độ tối đa cho phép theo biển ghép;

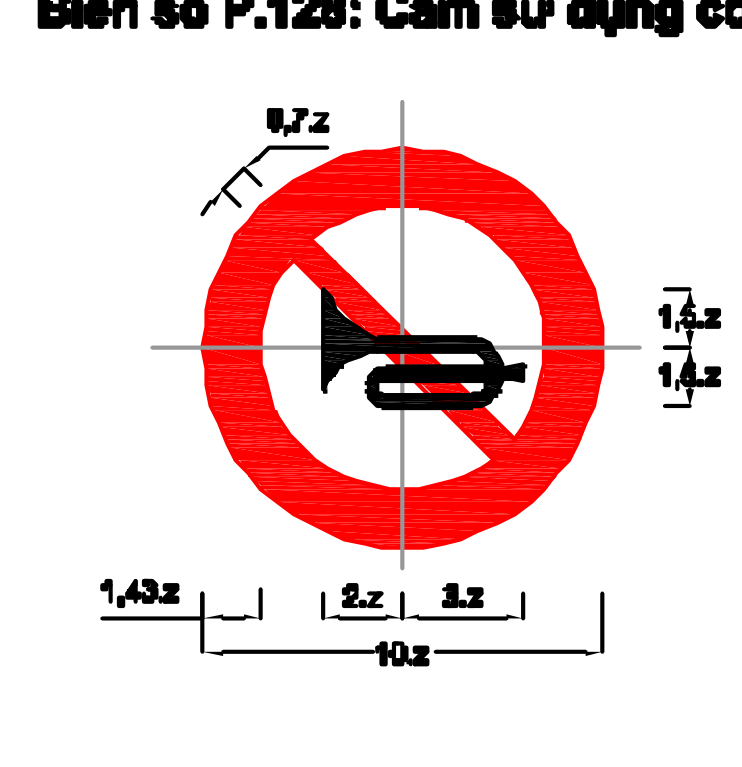

- Biển số P.128: Cấm sử dụng còi;

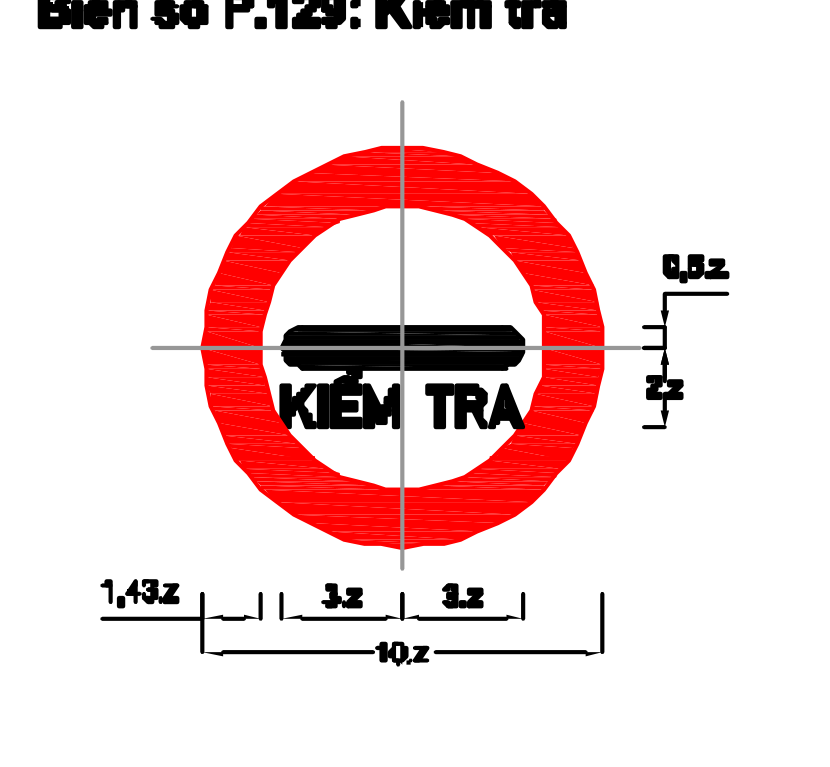

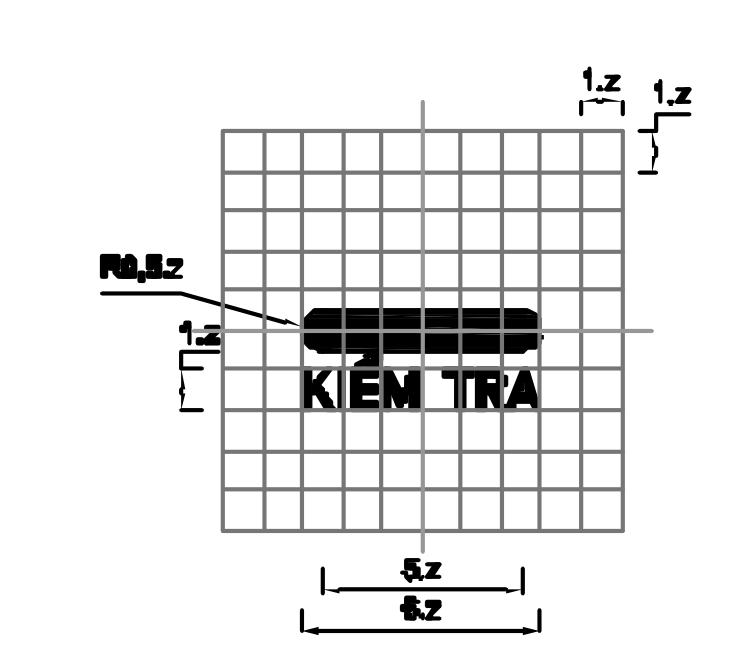

- Biển số P.129: Kiểm tra;

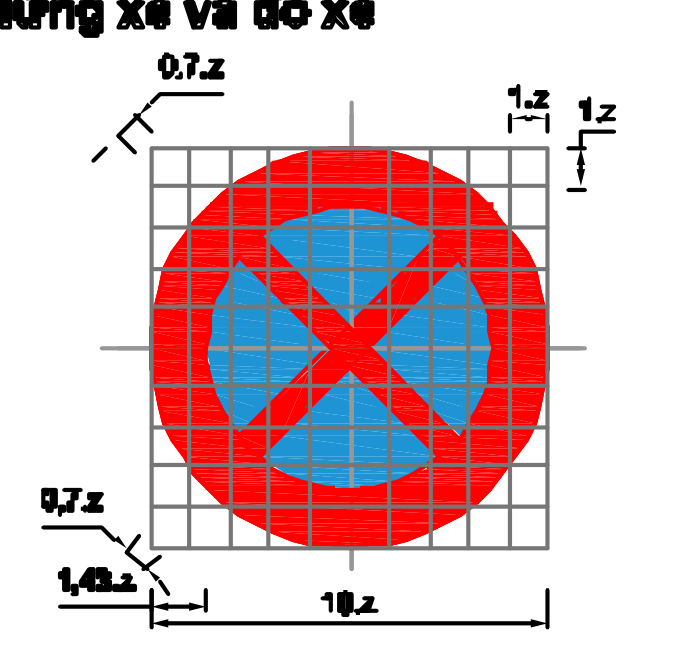

- Biển số P.130: Cấm dừng xe và đỗ xe;

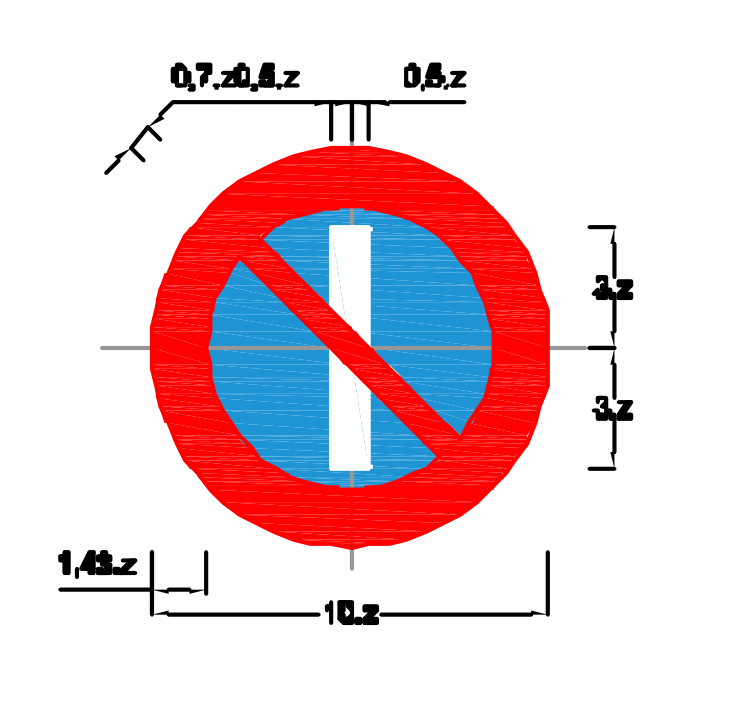

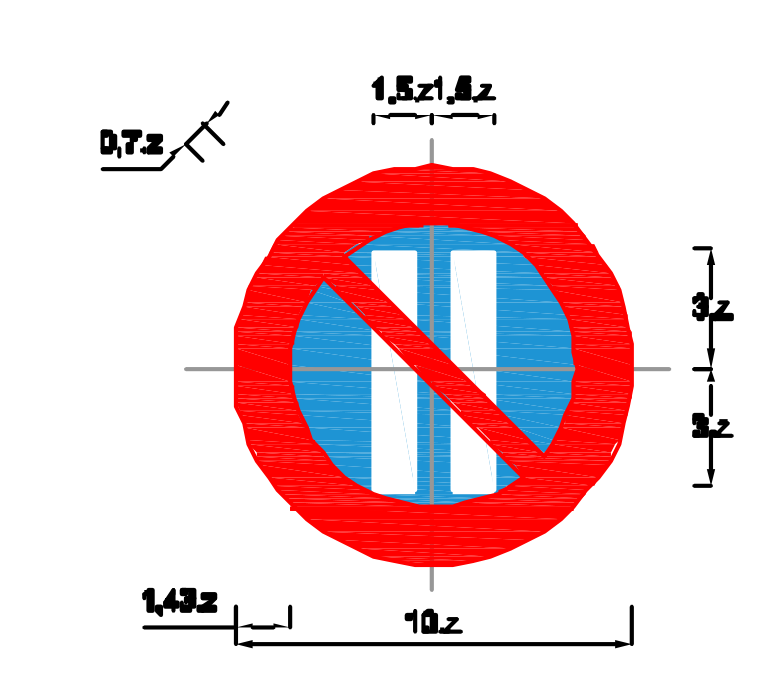

- Biển số P.131(a,b,c): Cấm đỗ xe;

- Biển số P.132: Nhường đường cho xe cơ giới đi ngược chiều qua đường hẹp;

- Biển số DP.133: Hết cấm vượt;

- Biển số DP.134: Hết tốc độ tối đa cho phép;

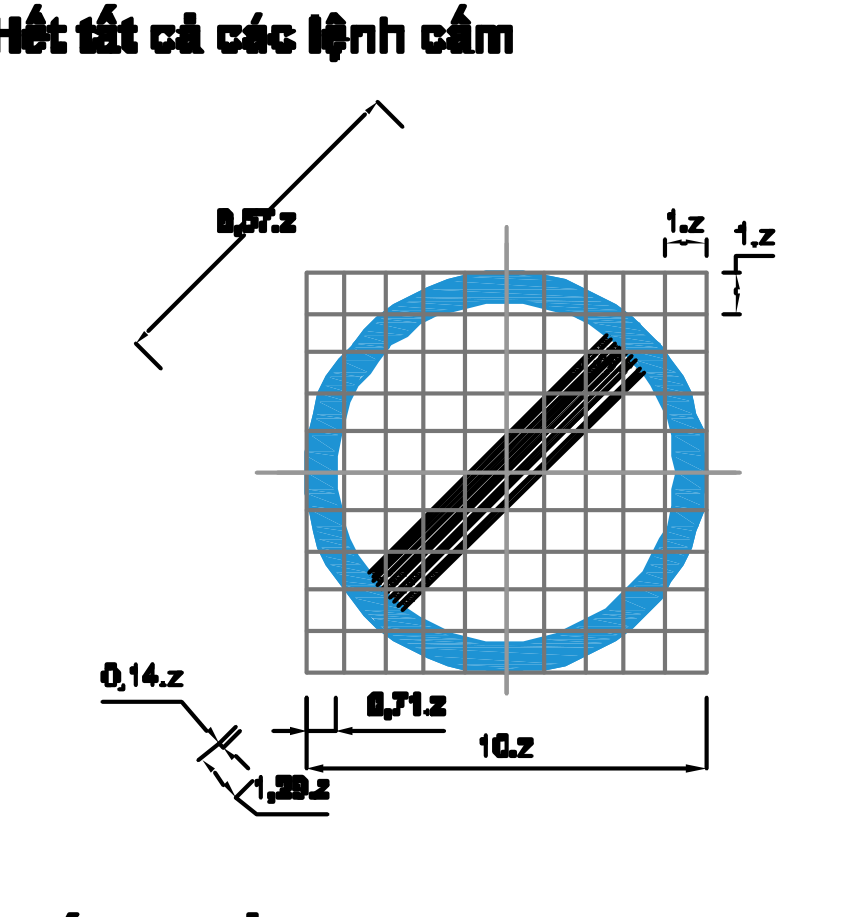

- Biển số DP.135: Hết tất cả các lệnh cấm;

21

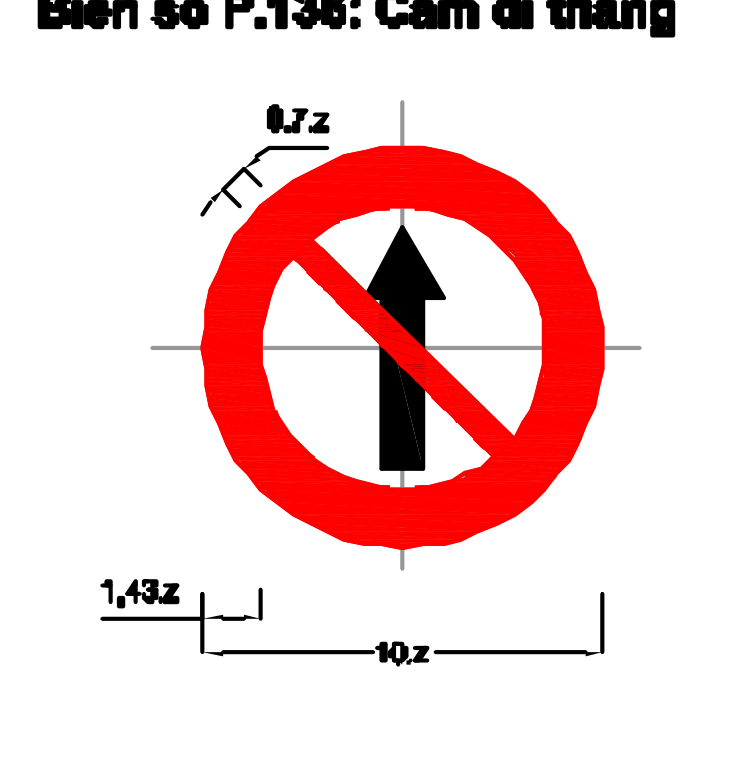

- Biển số P.136: Cấm đi thẳng;

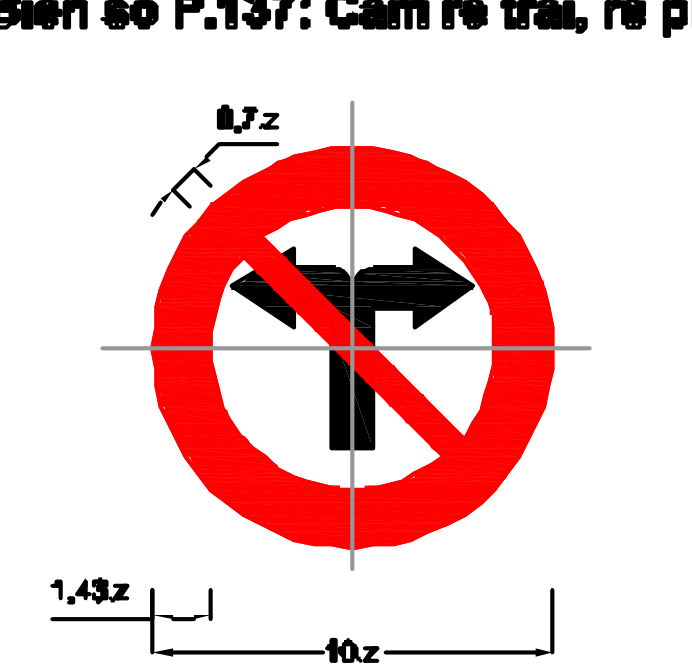

- Biển số P.137: Cấm rẽ trái, rẽ phải;

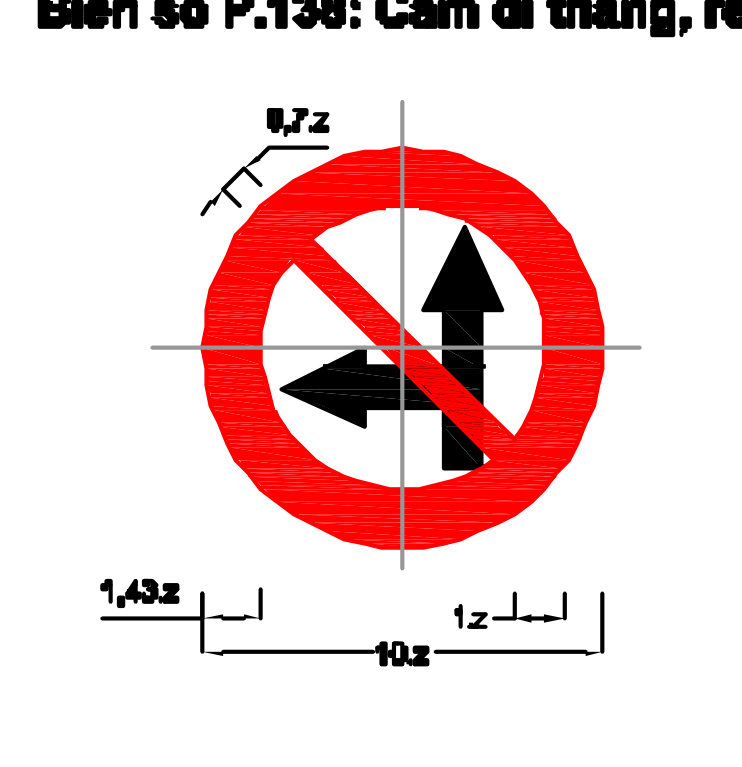

- Biển số P.138: Cấm đi thẳng, rẽ trái;

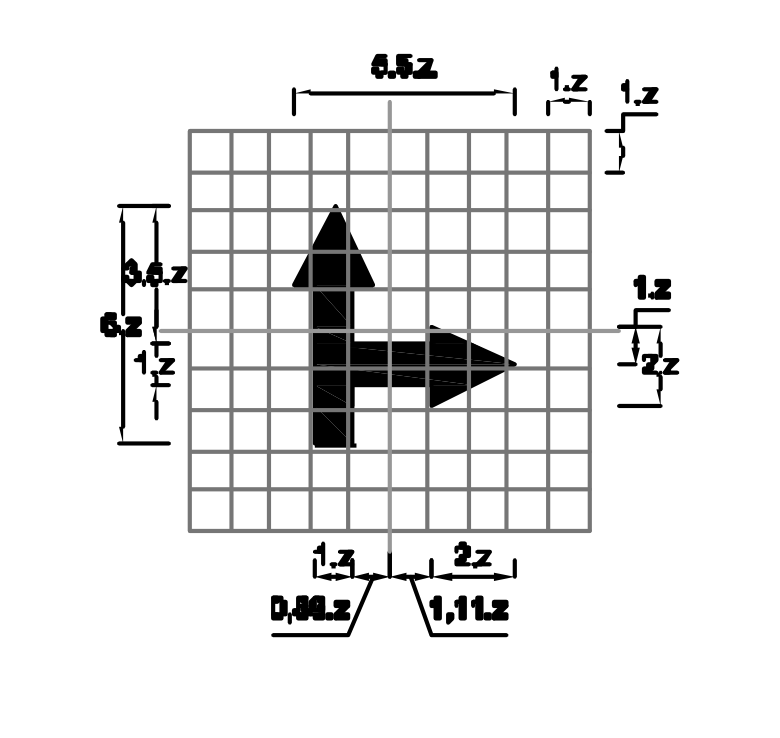

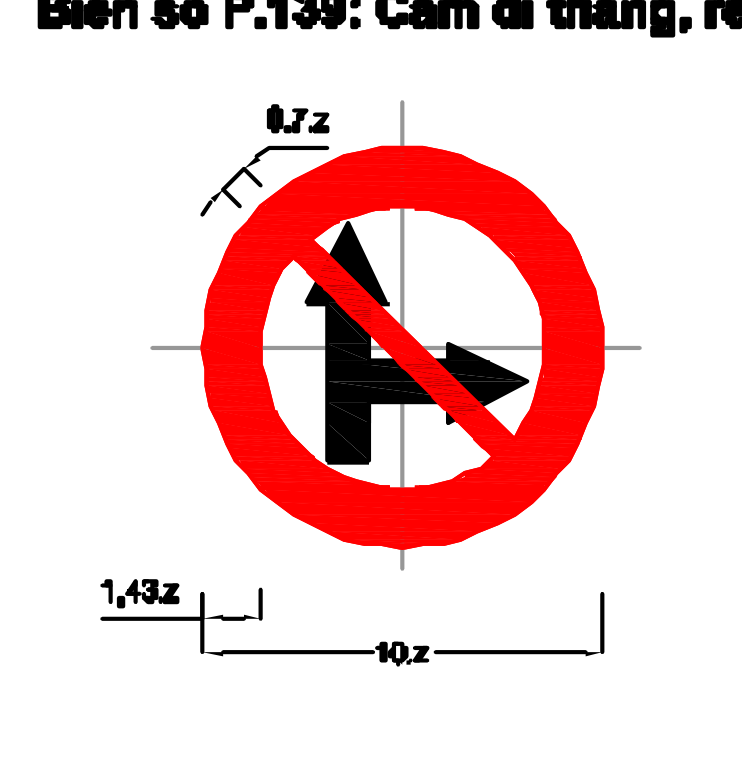

- Biển số P.139: Cấm đi thẳng, rẽ phải;

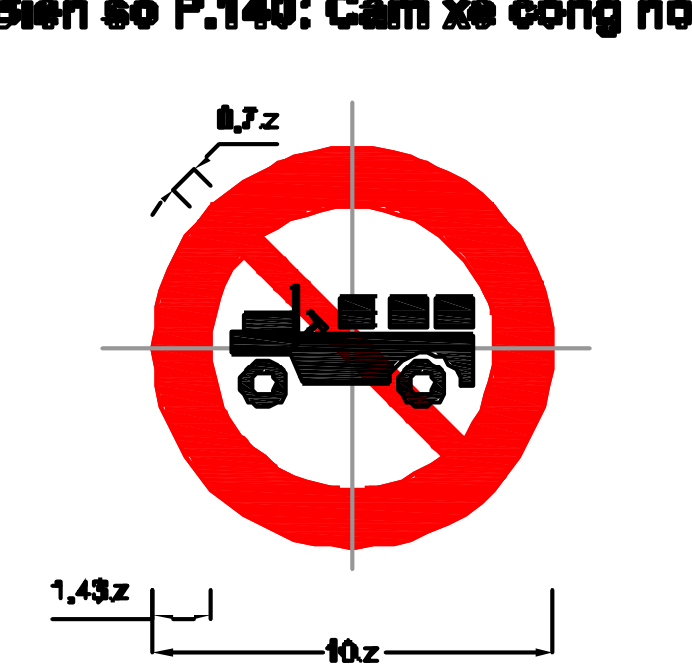

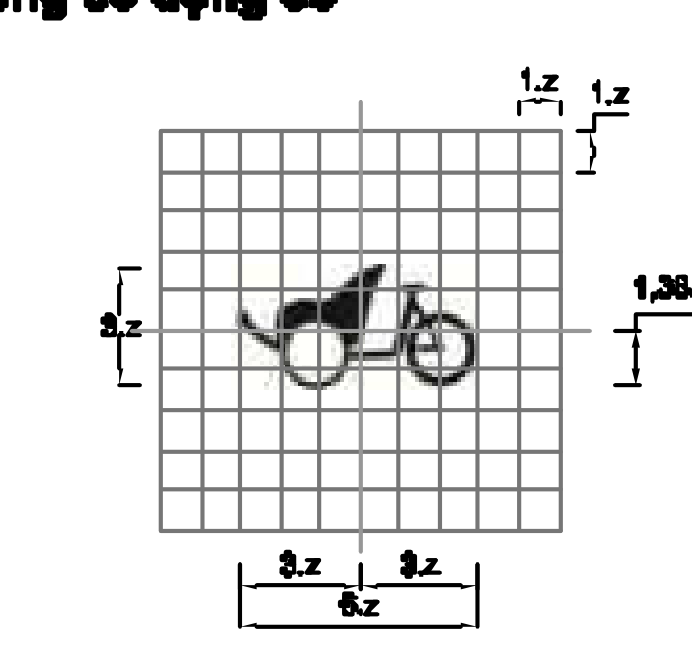

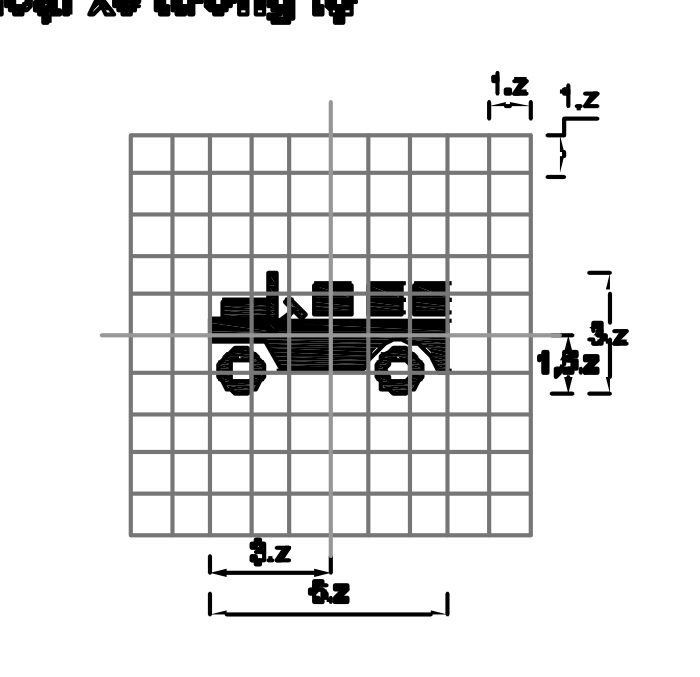

- Biển số P.140: Cấm xe công nông và các loại xe tương tự.

22.2. Ý nghĩa sử dụng của từng biển được giải thích chi tiết ở Phụ lục B.

Điều 23. Biển báo cấm theo thời gian

Khi cần thiết cấm theo thời gian phải đặt biển phụ số S.508 dưới biển cấm, có thể

viết thêm chú thích bằng tiếng Việt và phụ đề tiếng Anh trong biển này (nếu khu vực đó có

nhiều người nước ngoài tham gia giao thông hoặc tuyến đường đối ngoại).

Điều 24. Biển báo cấm nhiều loại phương tiện, đối tượng

Để báo đường cấm nhiều loại phương tiện, đối tượng có thể kết hợp đặt các ký

hiệu bị cấm trên một biển theo quy định như sau:

24.1. Các loại phương tiện cơ giới kết hợp trên một biển;

24.2. Các loại phương tiện thô sơ hoặc đối tượng cấm khác kết hợp trên một biển;

24.3. Mỗi biển chỉ kết hợp nhiều nhất hai loại phương tiện, trừ biển ghép vị trí lối

vào đường cao tốc.

Điều 25. Kích thước, hình dạng và màu sắc của biển báo cấm

Kích thước, hình dạng và màu sắc của biển được quy định chi tiết ở Điều 12, Điều

13 và Phụ lục B của Quy chuẩn này.

Điều 26. Vị trí đặt biển báo cấm theo chiều đi và hướng hiệu lực của biển

26.1. Biển báo cấm được đặt ở nơi đường giao nhau hoặc trước một vị trí trên

đường cần cấm.

Biển có hiệu lực bắt đầu từ vị trí đặt biển trở đi. Nếu vì lý do nào đó, biển đặt cách

xa vị trí định cấm thì phải đặt biển phụ số S.502 để chỉ rõ khoảng cách từ sau biển cấm

đến vị trí biển bắt đầu có hiệu lực.

26.2. Khi cần thiết để chỉ rõ hướng tác dụng của biển và chỉ vị trí bắt đầu hay vị trí

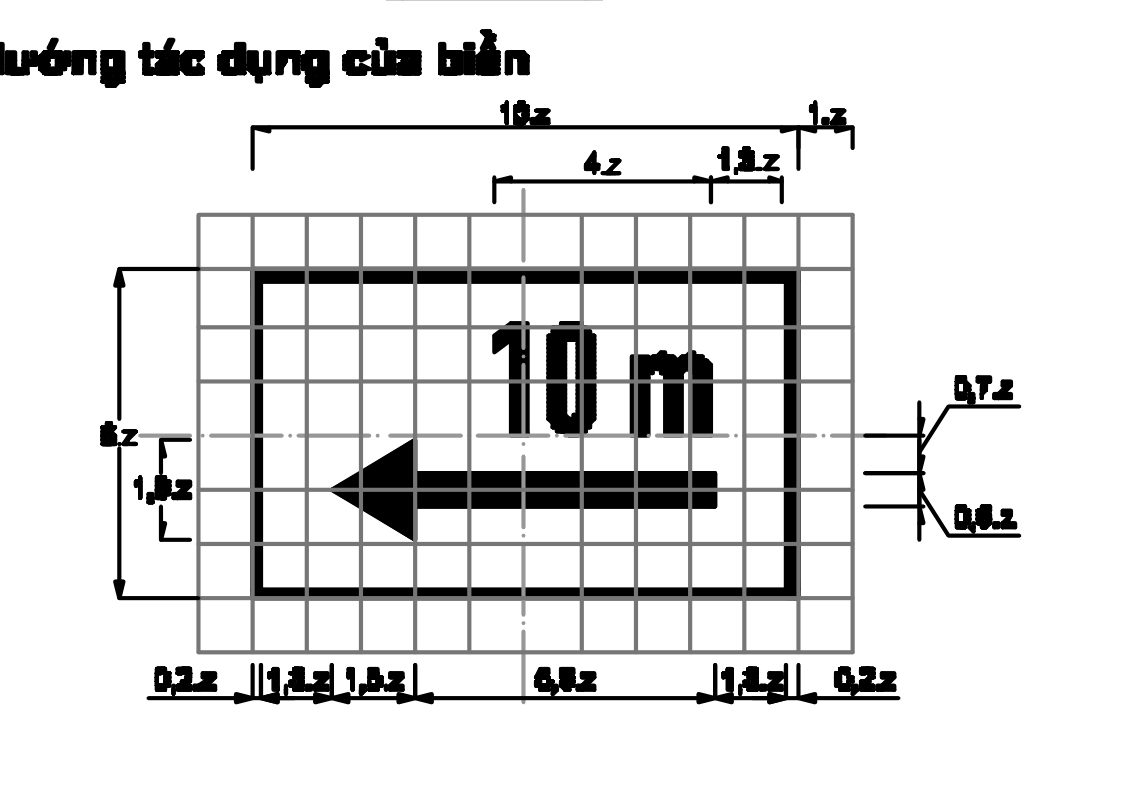

kết thúc hiệu lực của biển phải đặt biển phụ số S.503 "Hướng tác dụng của biển".

26.3. Các biển báo cấm từ biển số P.101 đến biển số P.120 không cần quy định

phạm vi có hiệu lực của biển, không có biển báo hết cấm.

26.4. Khi cần thiết, trong trường hợp cấm vì lý do cầu đường bị tắc, hư hỏng thì

kèm theo các biển báo cấm nêu tại khoản 26.3 Điều này đặt các biển chỉ dẫn lối đi cho xe

bị cấm.

26.5. Biển số P.121 và biển số P.128 có hiệu lực đến hết khoảng cách cấm ghi trên

biển phụ số S.501 hoặc đến vị trí đặt biển số DP.135 "Hết tất cả các lệnh cấm".

22

26.6. Biển số P.123 (a,b) và biển số P.129 có hiệu lực tại khu vực đặt biển.

26.7. Biển số P.124 (a,b,c,d, e, f) có hiệu lực ở vị trí nơi đường giao nhau, chỗ mở

dải phân cách nhưng không cho phép quay đầu xe hoặc căn cứ vào biển phụ số S.503.

26.8. Biển số P.125, P.126, P.127(a,b,c), P.130, P.131(a,b,c) có hiệu lực đến nơi

đường giao nhau tiếp giáp hoặc đến vị trí đặt biển hết cấm (các biển số DP.133, DP.134,

DP.135, DP.127d). Các biển số P.130 và P.131(a,b,c) còn căn cứ vào các biển phụ.

26.9. Nếu đoạn đường phải thi hành biển cấm đi qua các nút giao (trừ giao với các

ngõ, ngách, hẻm hoặc lối ra vào cơ quan, đơn vị; hoặc khu đất lân cận mà phương tiện

CHƯƠNG 5

BIỂN BÁO NGUY HIỂM VÀ CẢNH BÁO

Điều 27. Tác dụng của biển báo nguy hiểm và cảnh báo

Biển báo nguy hiểm và cảnh báo được dùng để báo cho người tham gia giao thông

biết trước tính chất của sự nguy hiểm hoặc các điều cần chú ý phòng ngừa trên tuyến

đường. Khi gặp biển báo nguy hiểm và cảnh báo, người tham gia giao thông phải giảm

tốc độ đến mức cần thiết, chú ý quan sát và chuẩn bị sẵn sàng xử lý những tình huống có

thể xẩy ra để phòng ngừa tai nạn.

Điều 28. Ý nghĩa sử dụng các biển báo nguy hiểm và cảnh báo

28.1. Biển báo nguy hiểm và cảnh báo có mã W với tên các biển như sau:

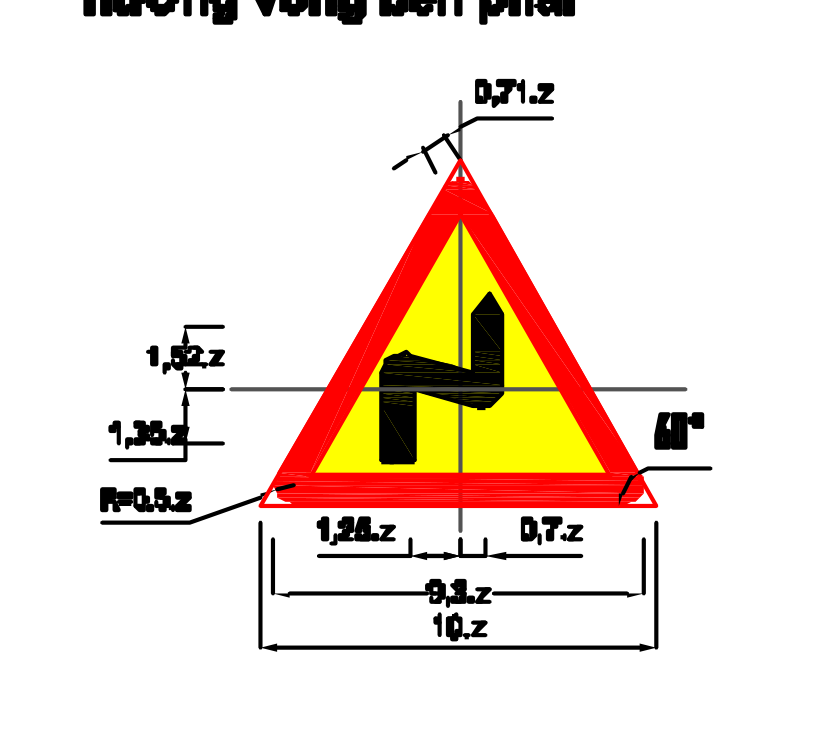

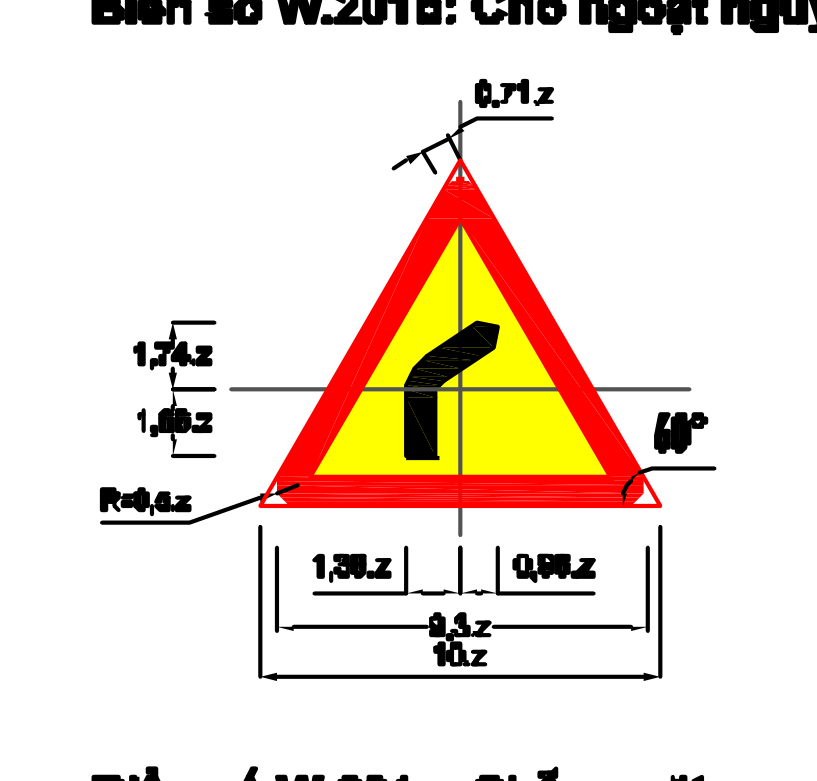

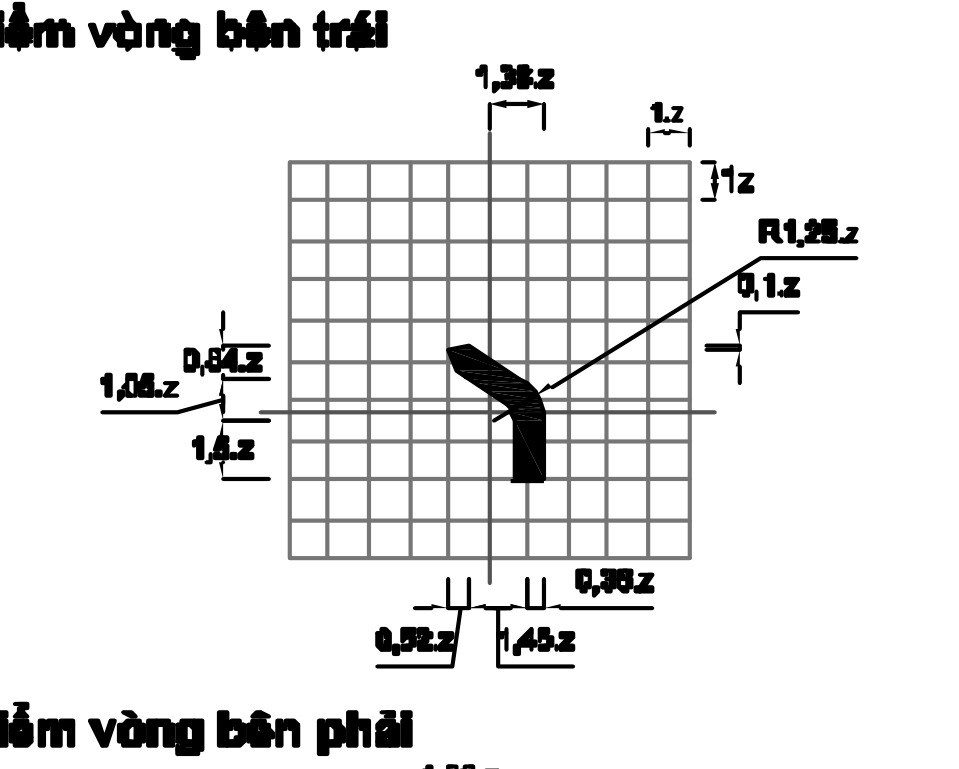

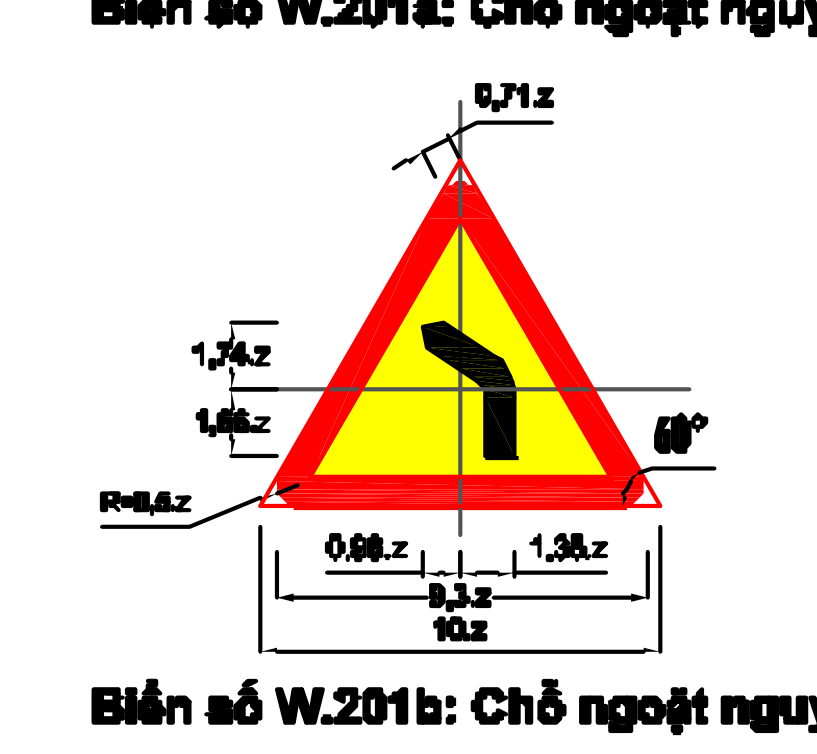

- Biển số W.201(a,b): Chỗ ngoặt nguy hiểm;

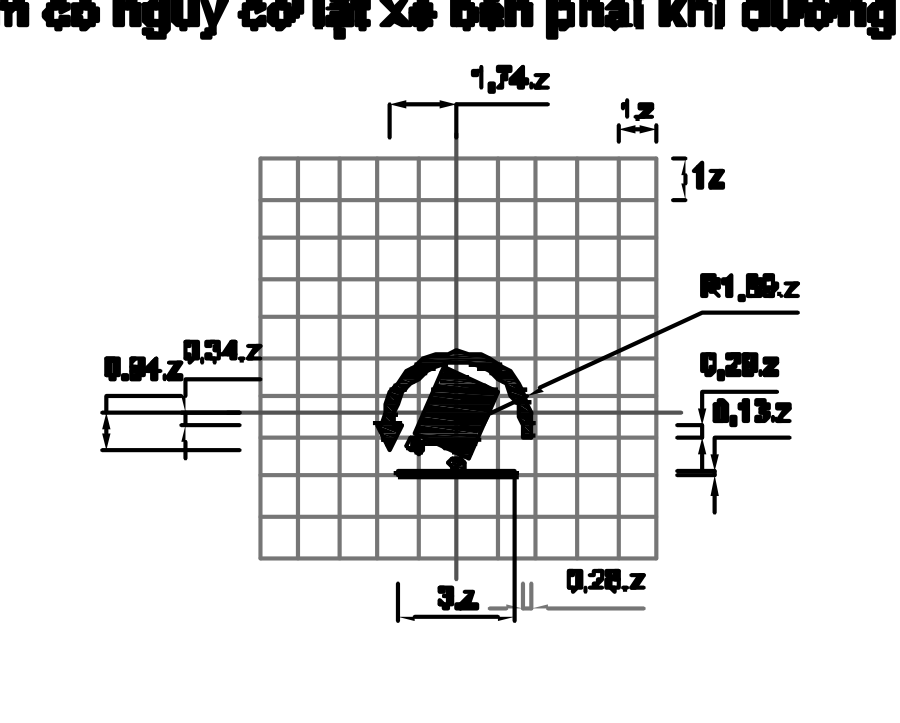

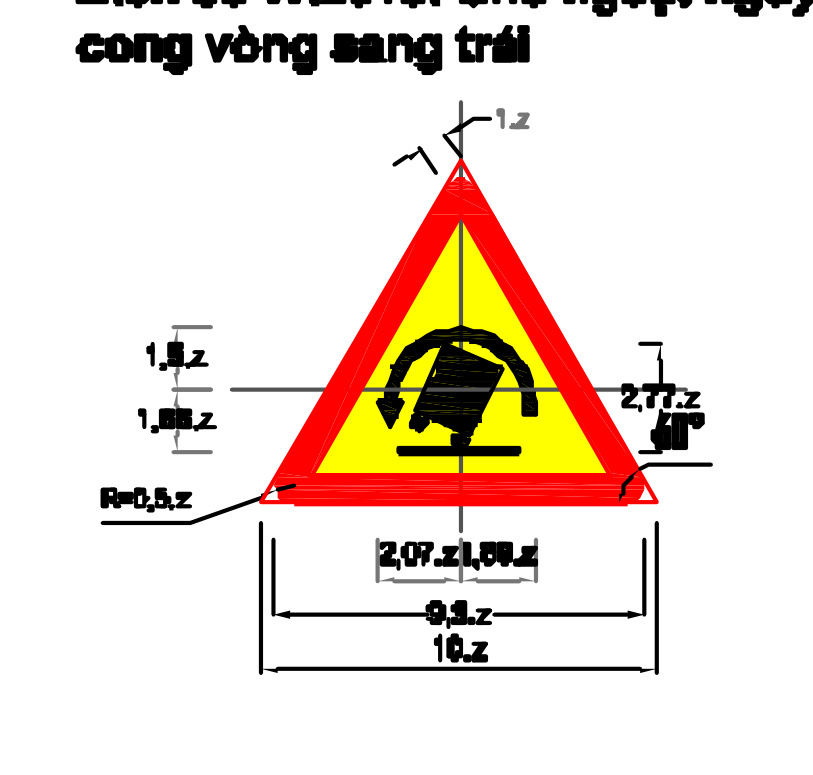

- Biển số W.201(c,d): Chỗ ngoặt nguy hiểm có nguy cơ lật xe;

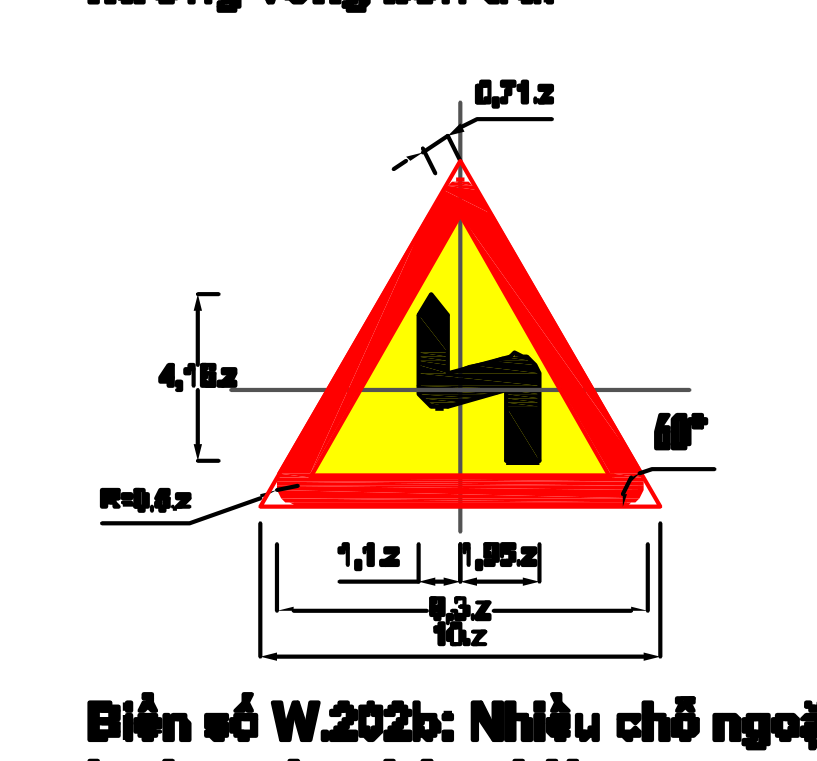

- Biển số W.202(a,b): Nhiều chỗ ngoặt nguy hiểm liên tiếp;

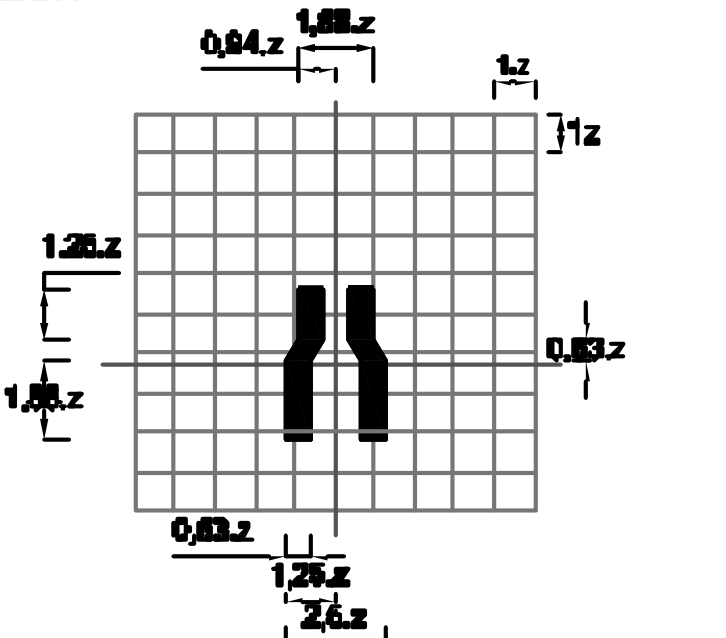

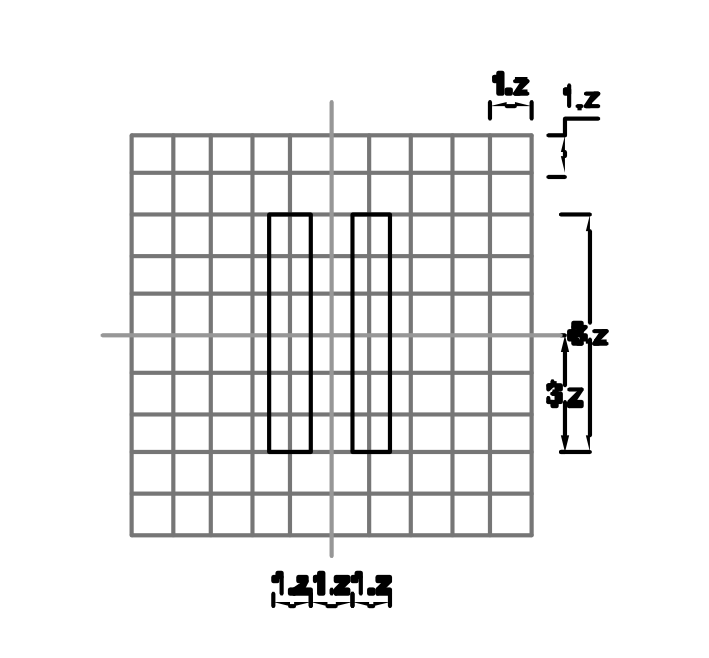

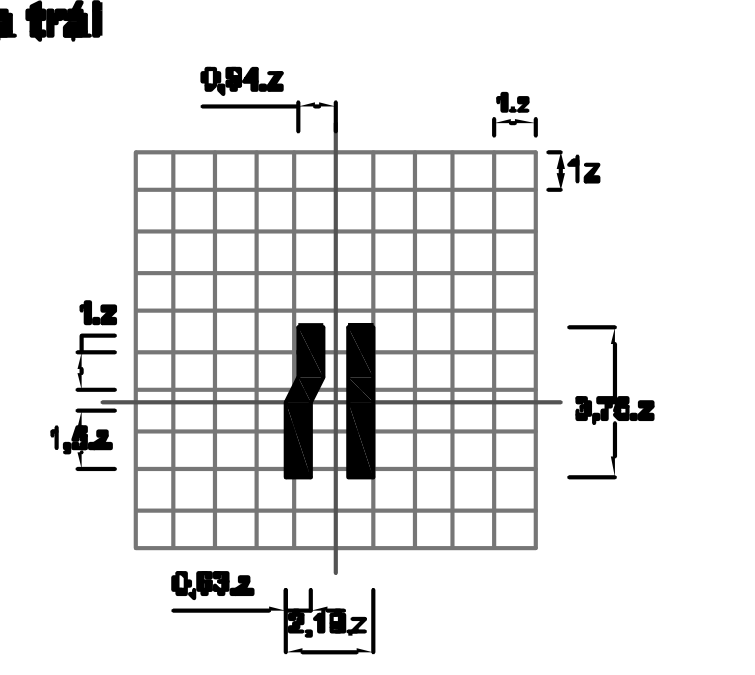

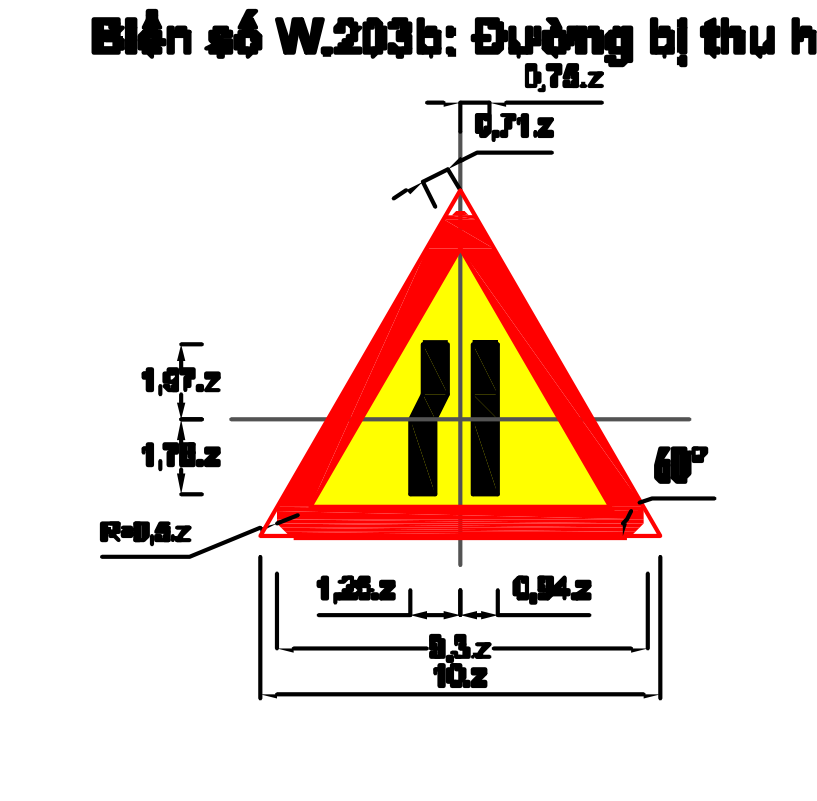

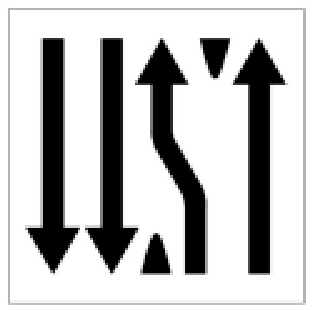

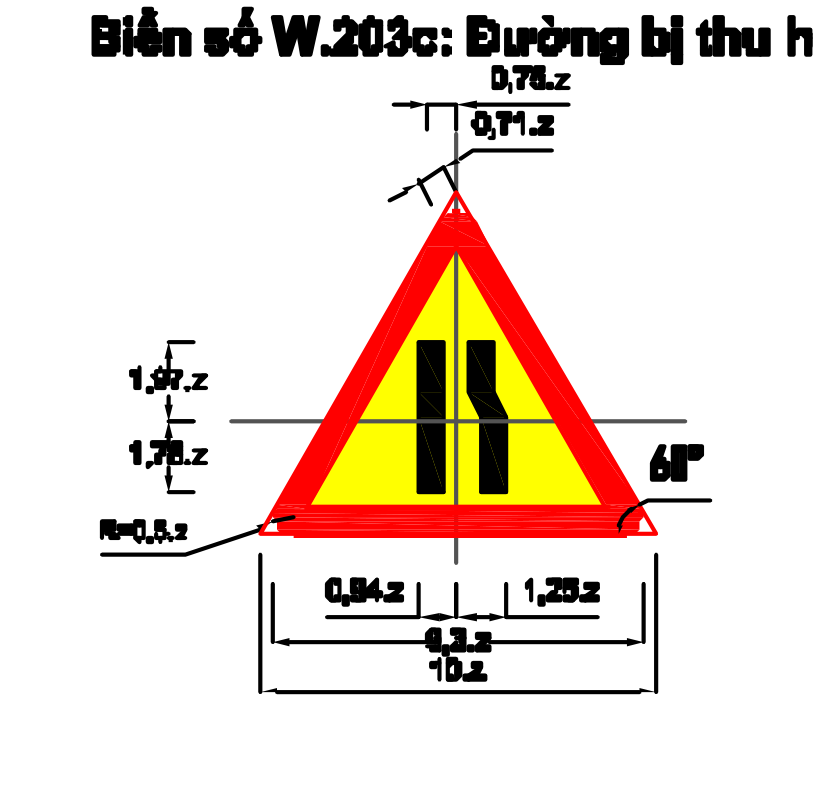

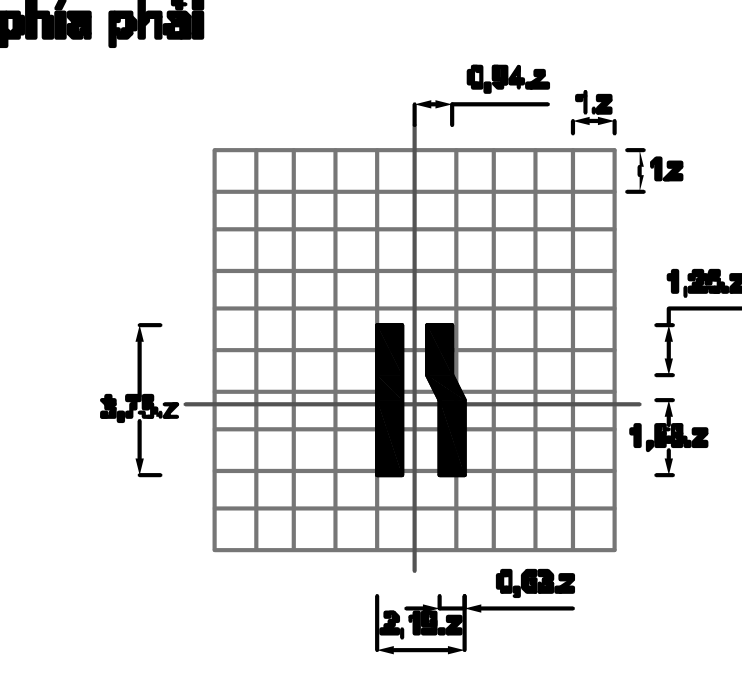

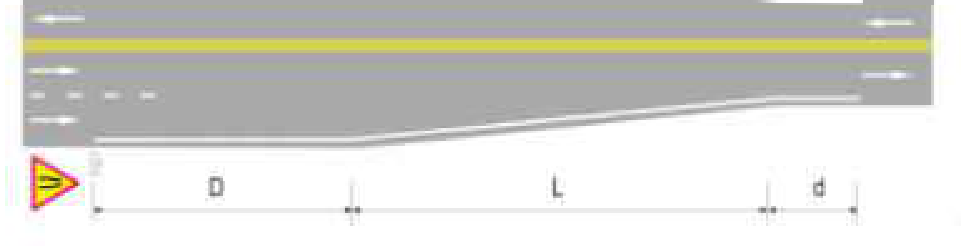

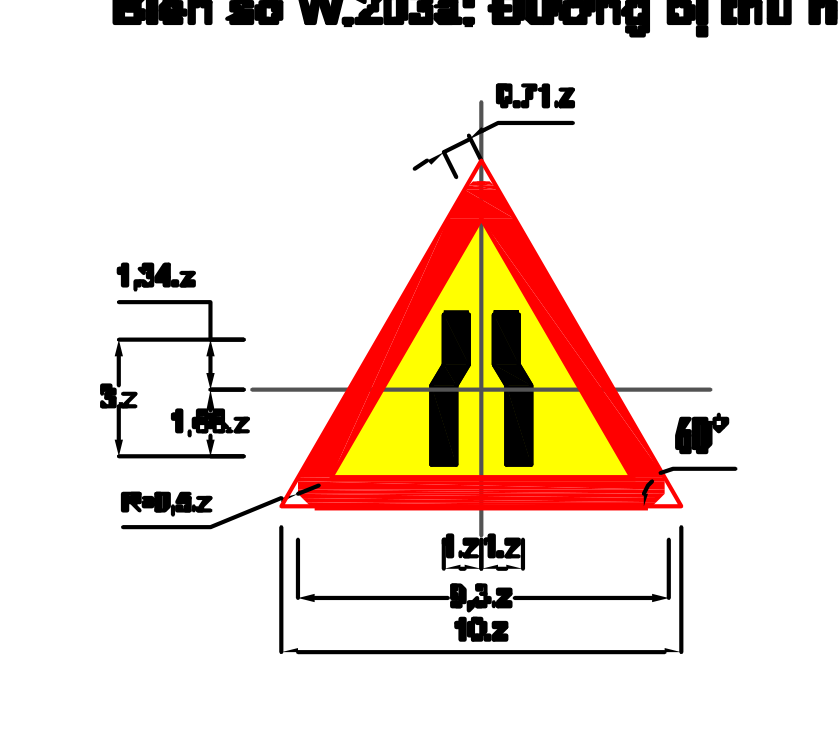

- Biển số W.203(a,b,c): Đường bị thu hẹp;

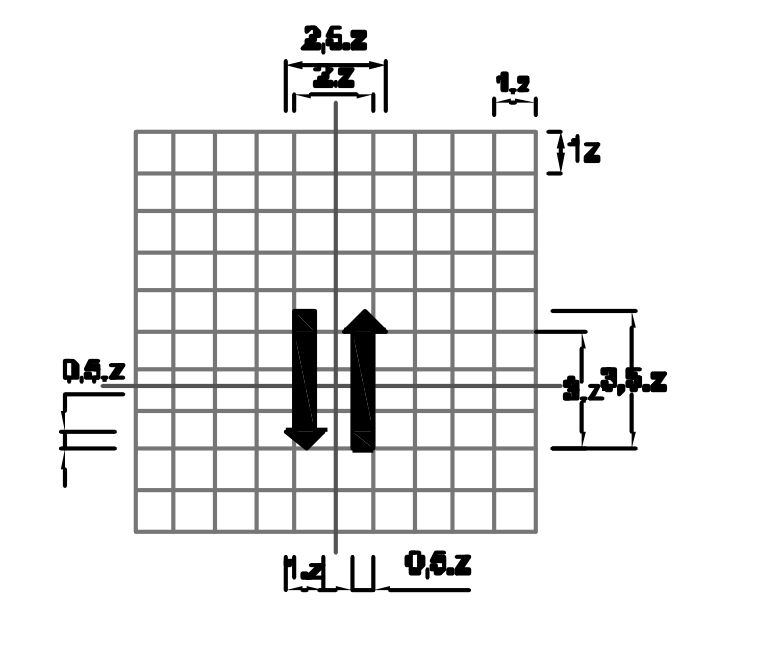

- Biển số W.204: Đường hai chiều;

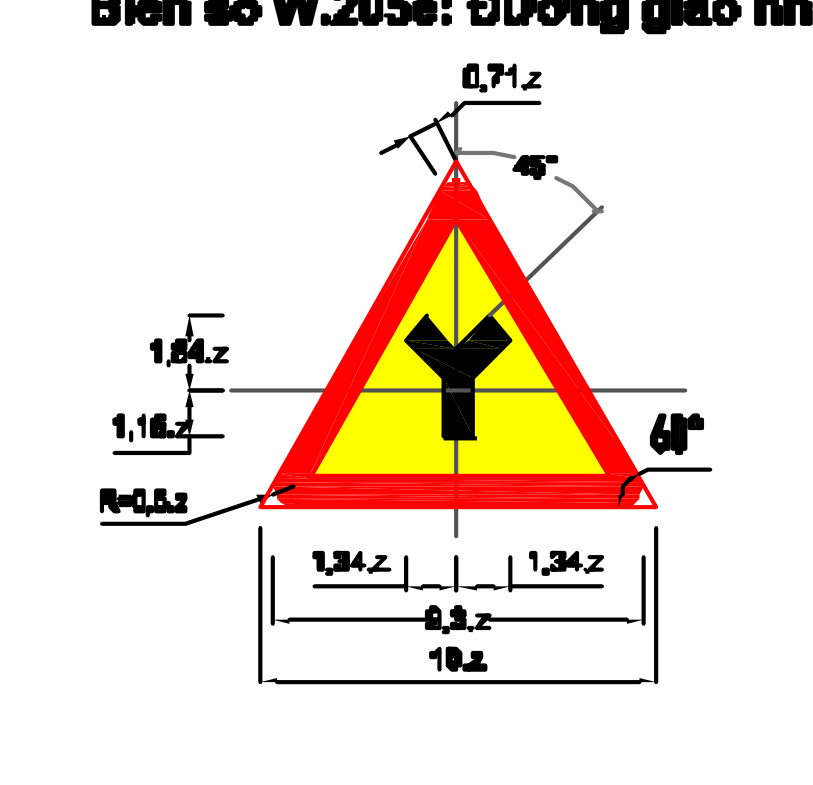

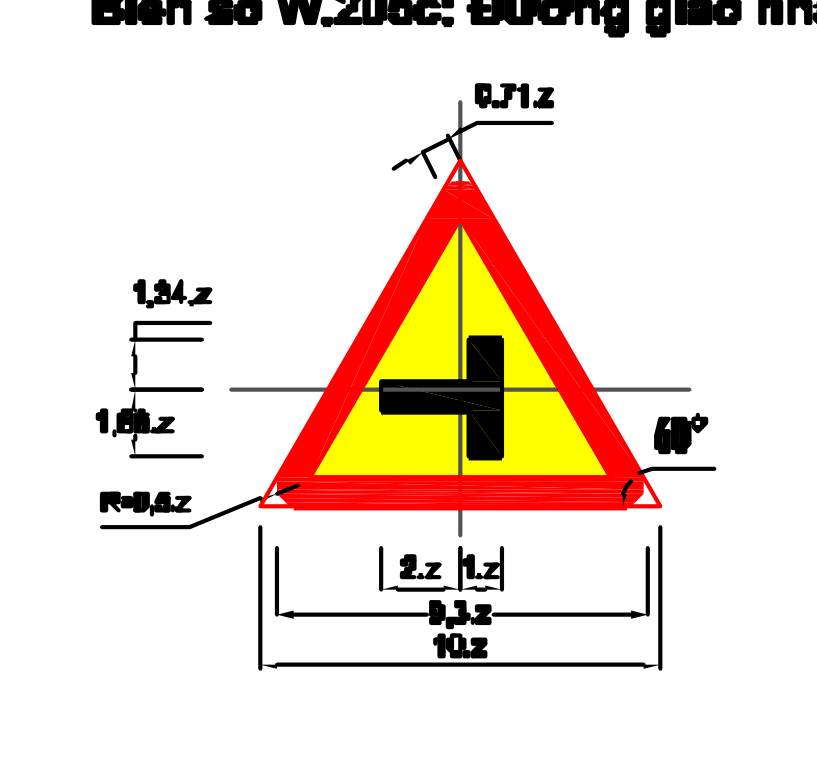

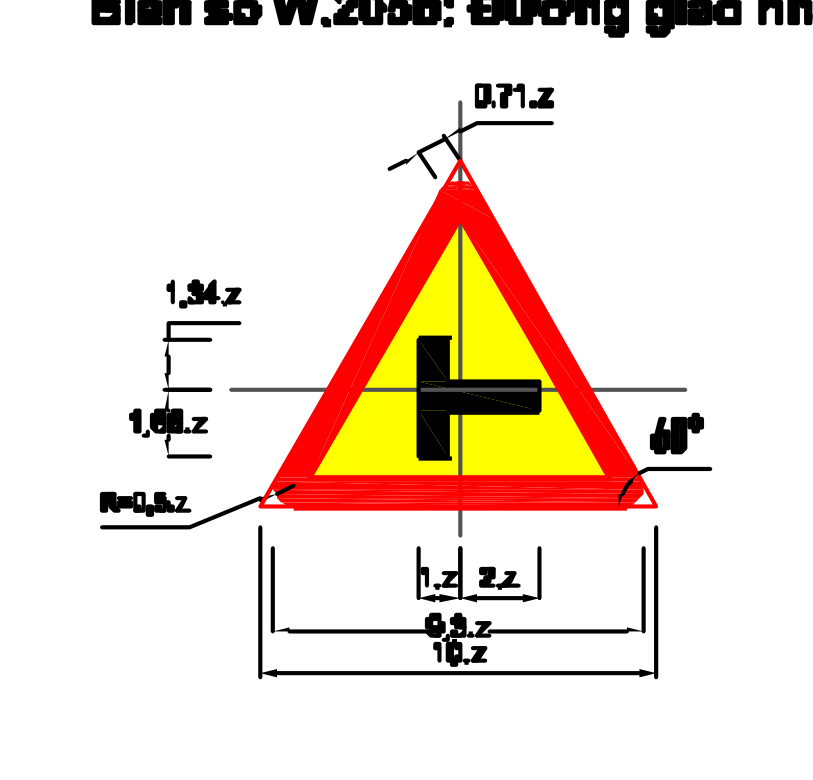

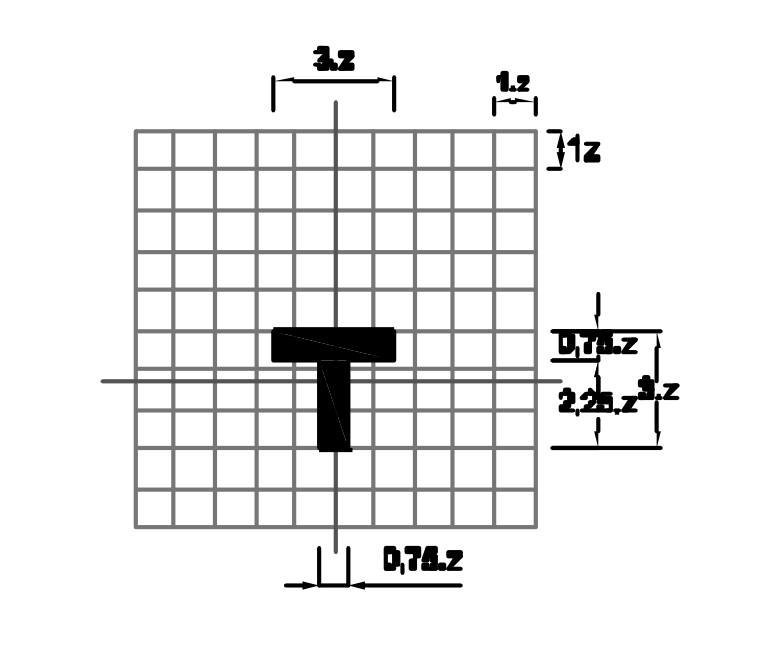

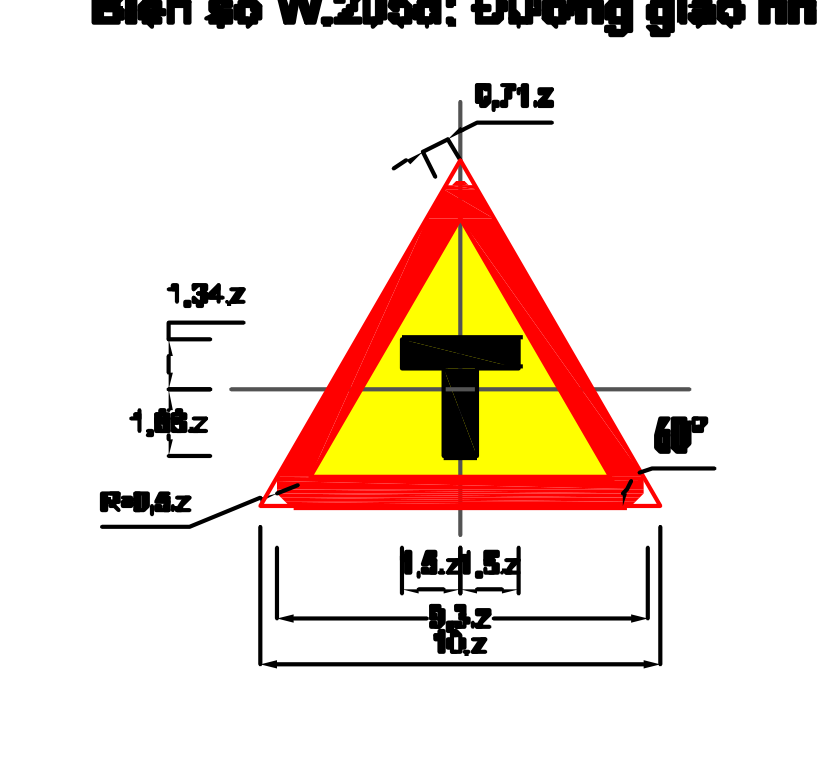

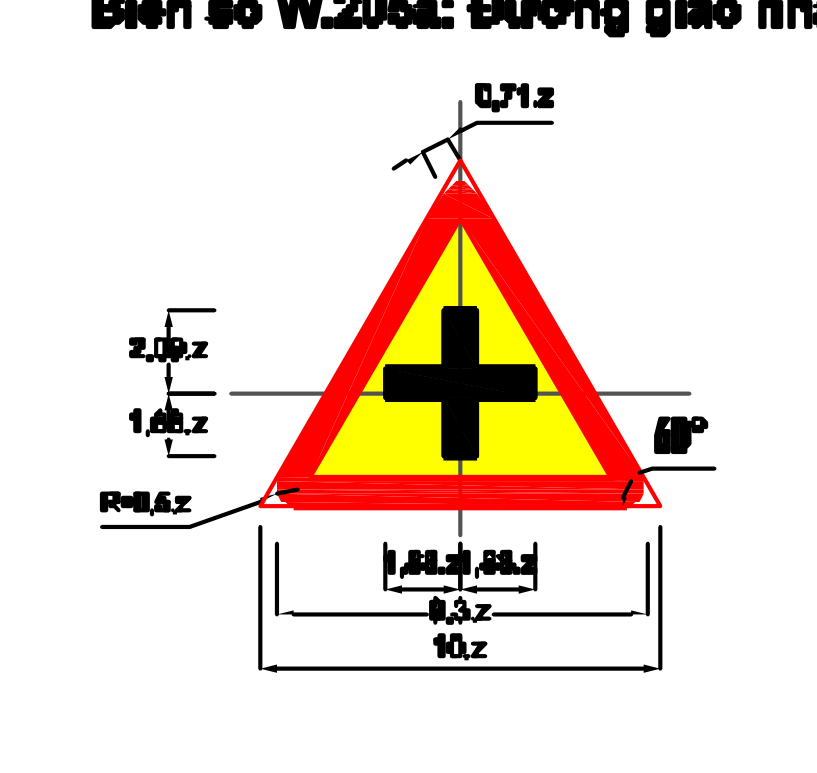

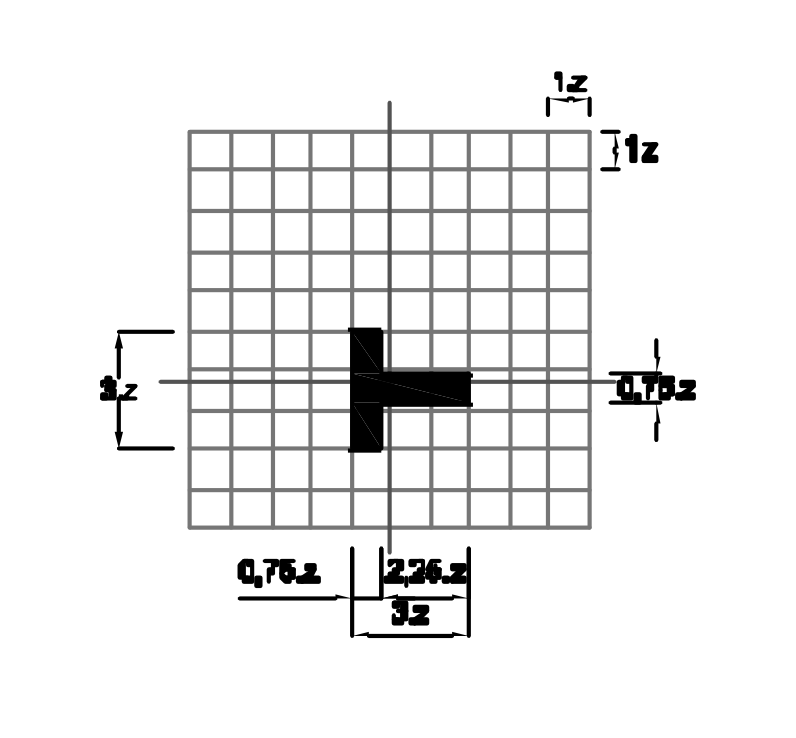

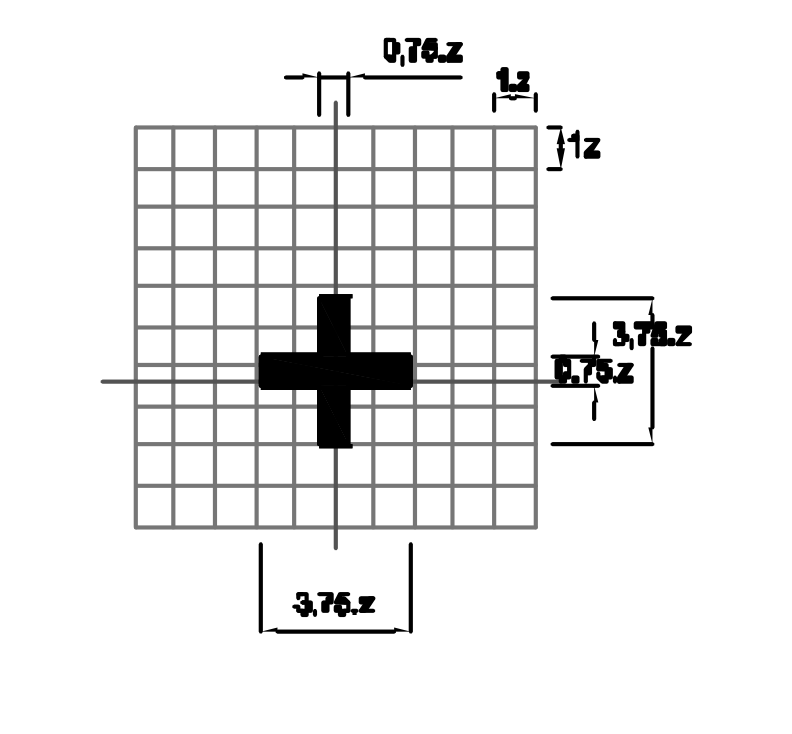

- Biển số W.205(a,b,c,d,e): Đường giao nhau;

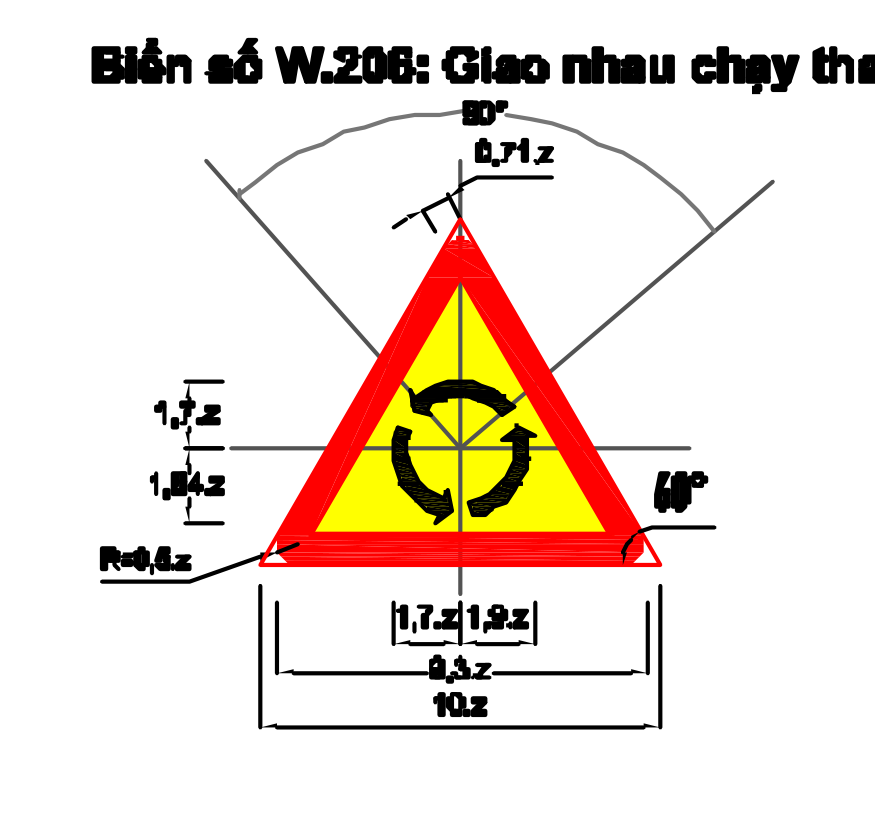

- Biển số W.206: Giao nhau chạy theo vòng xuyến;

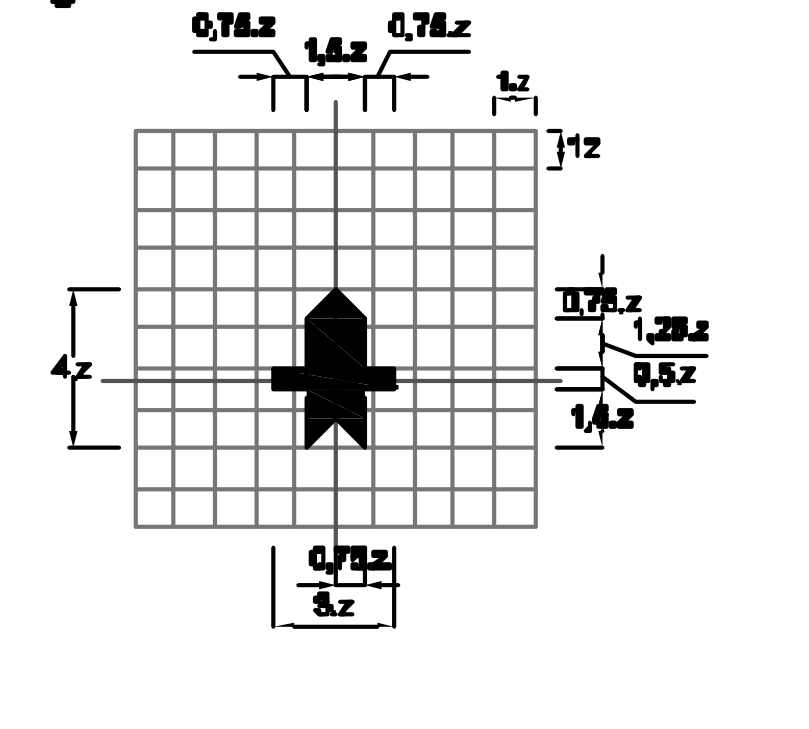

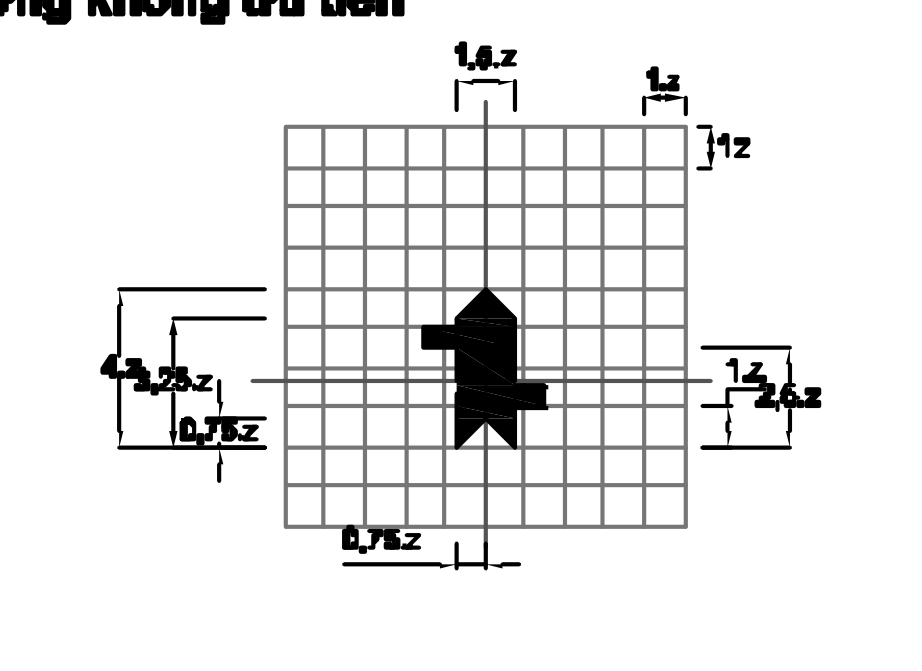

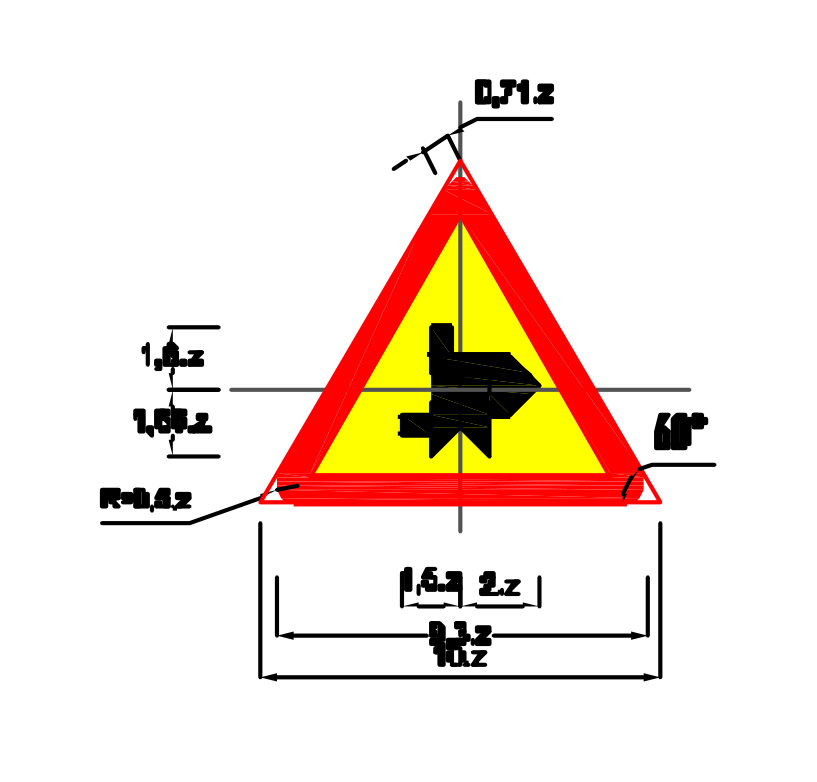

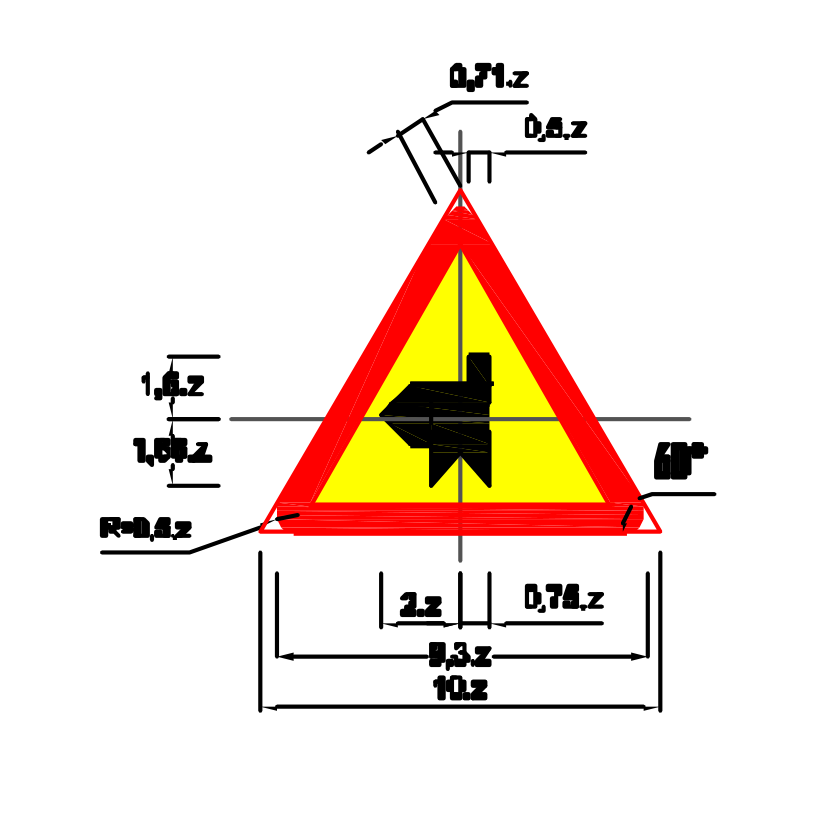

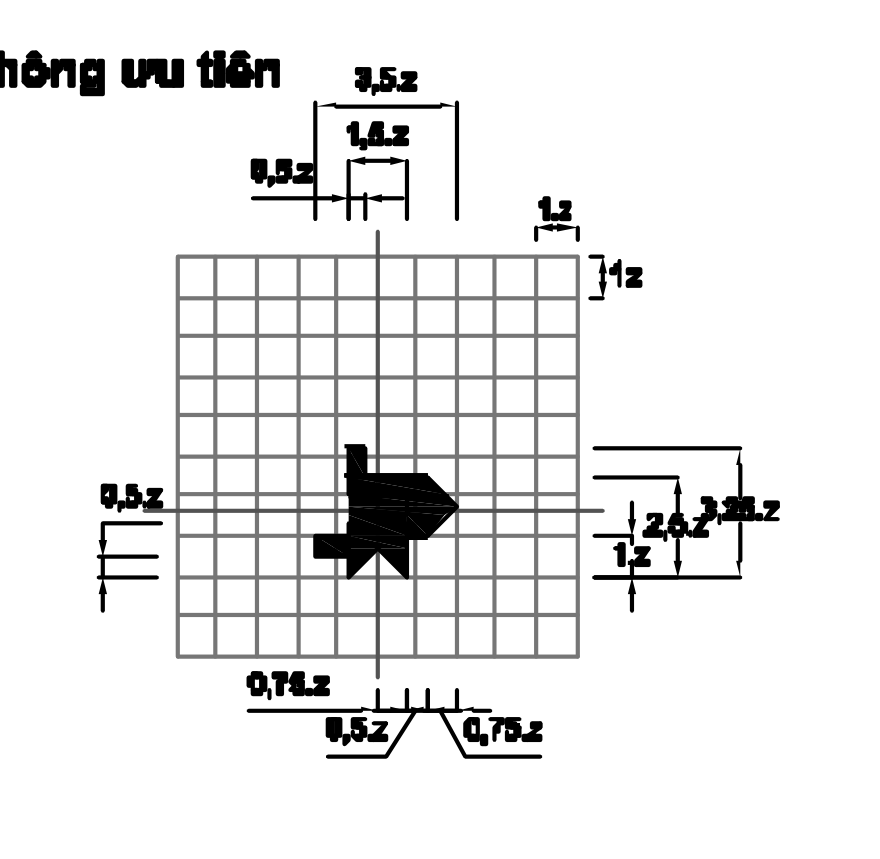

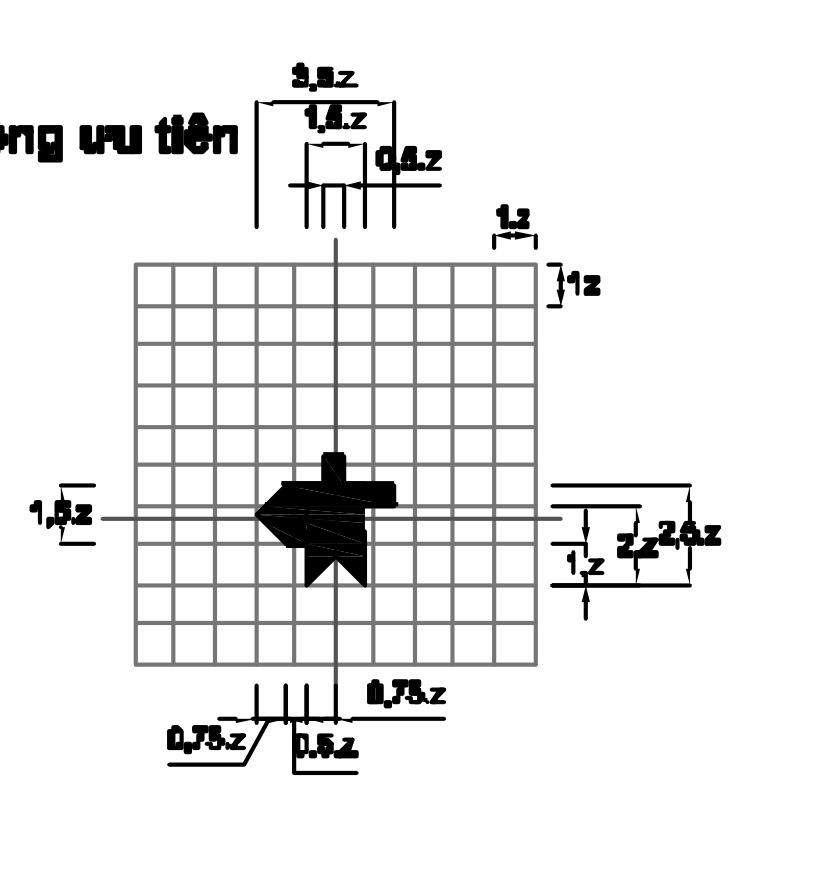

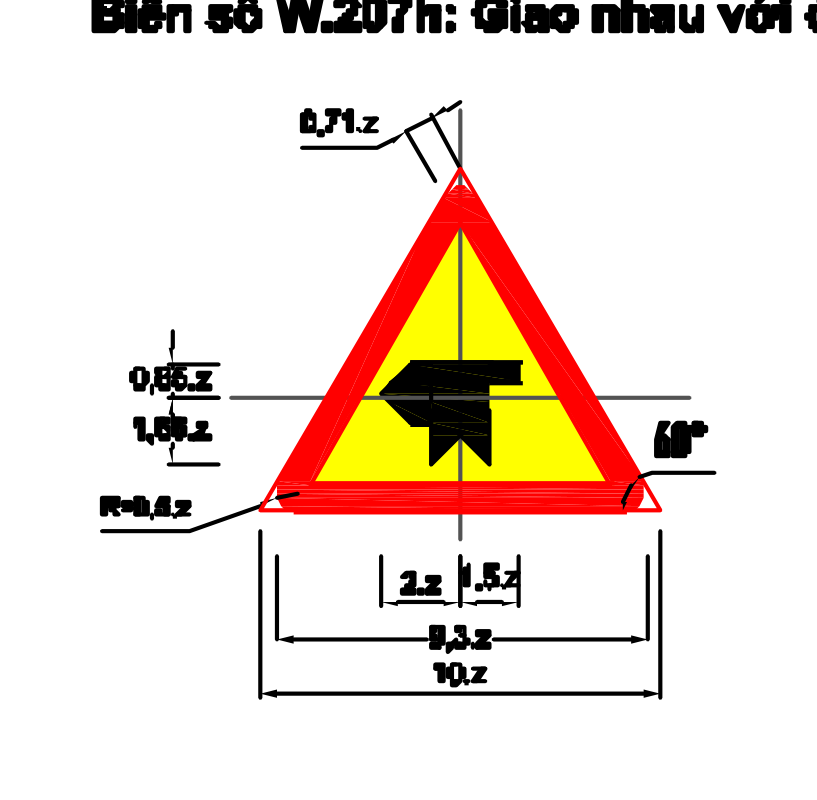

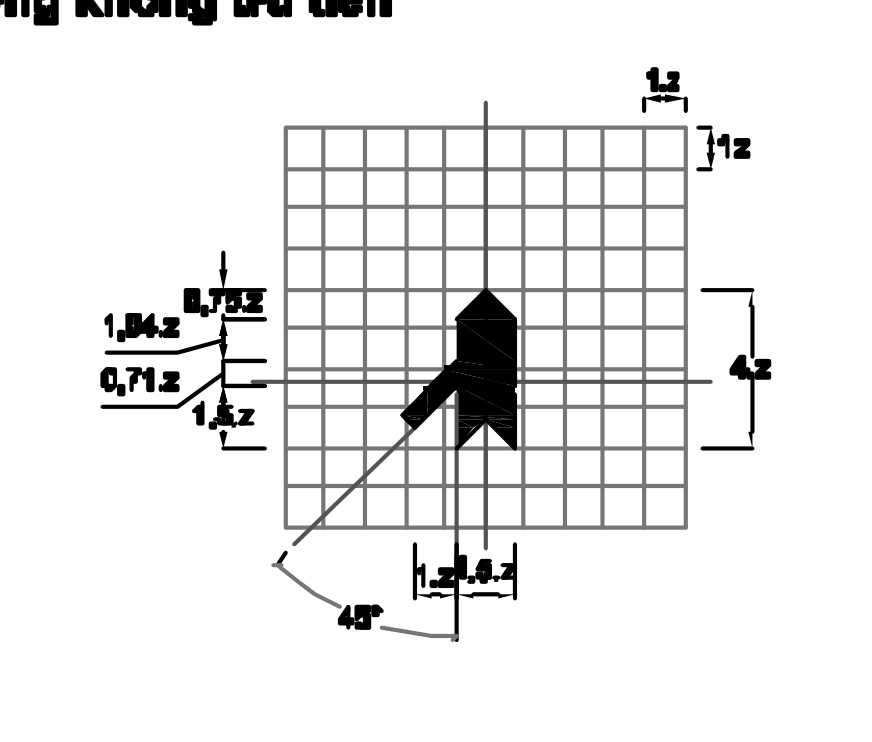

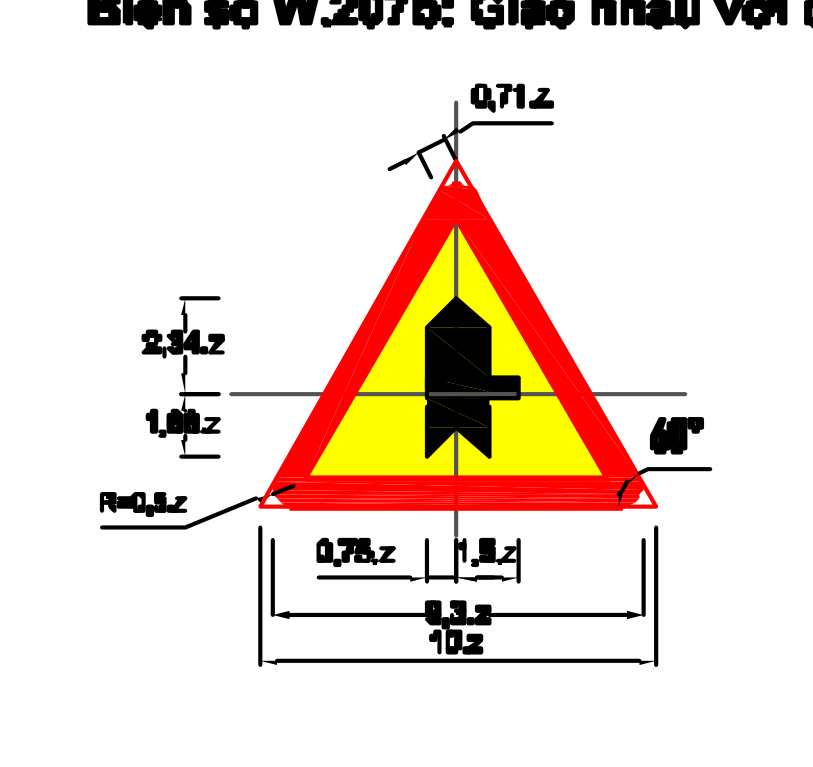

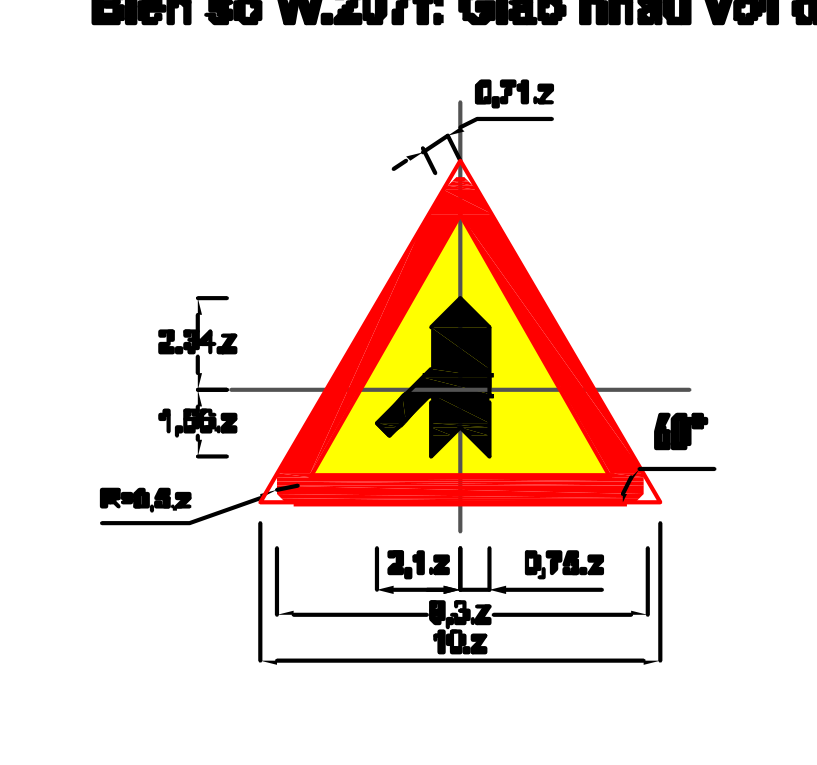

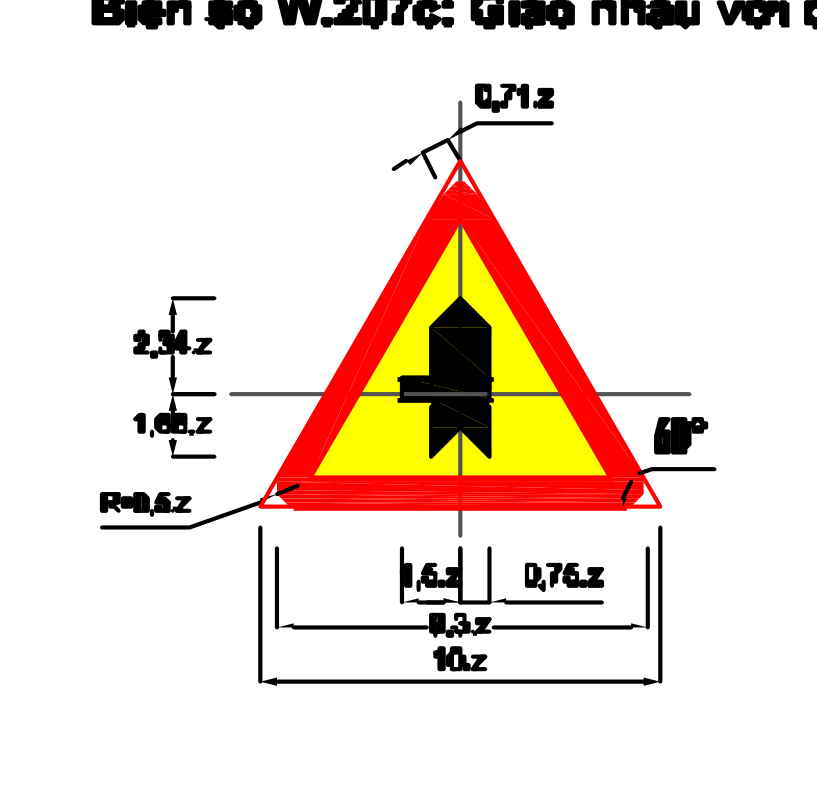

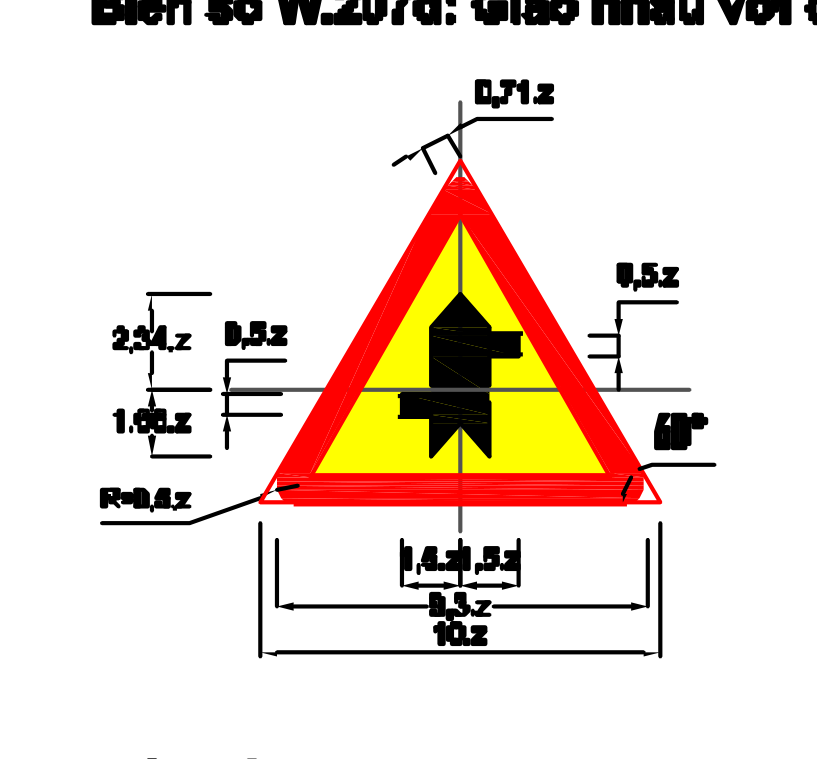

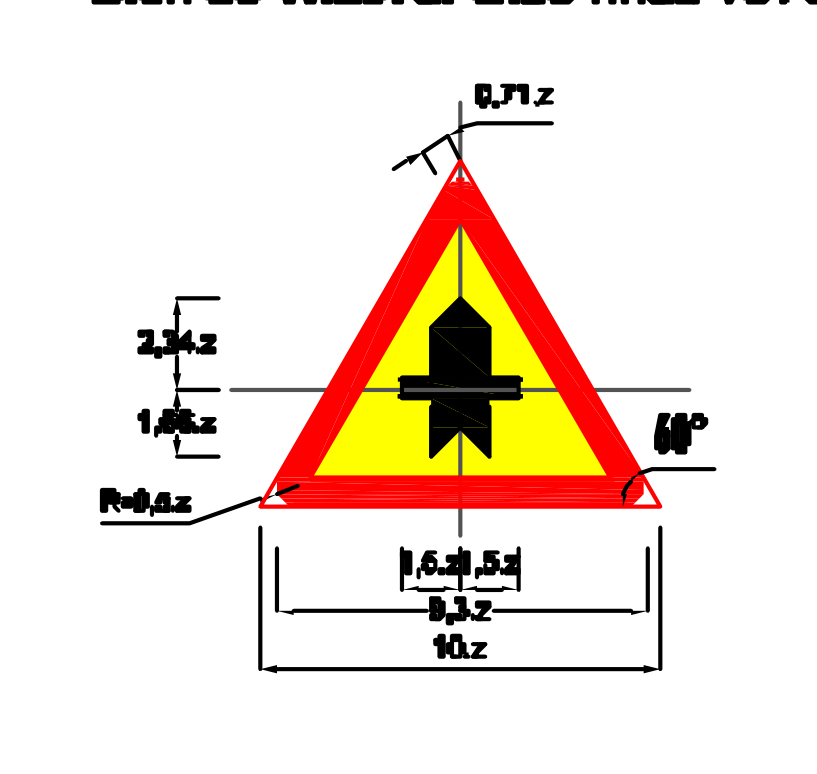

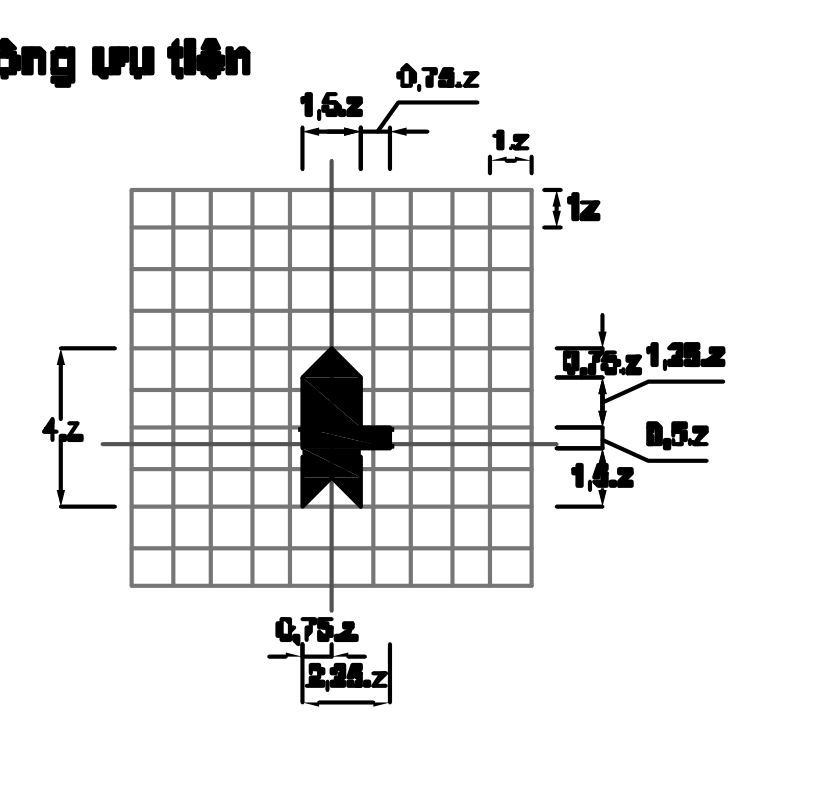

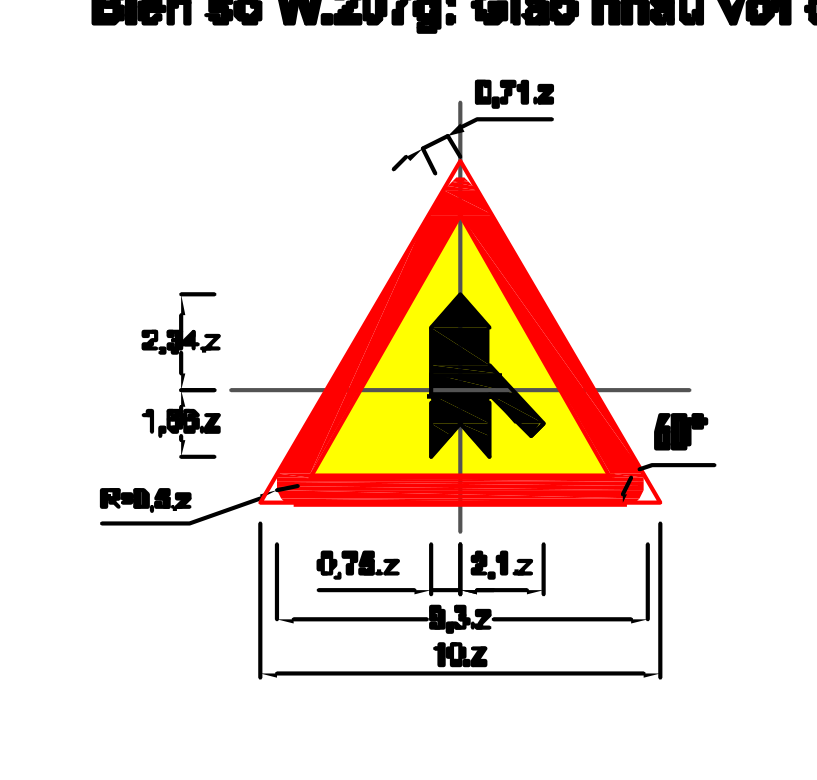

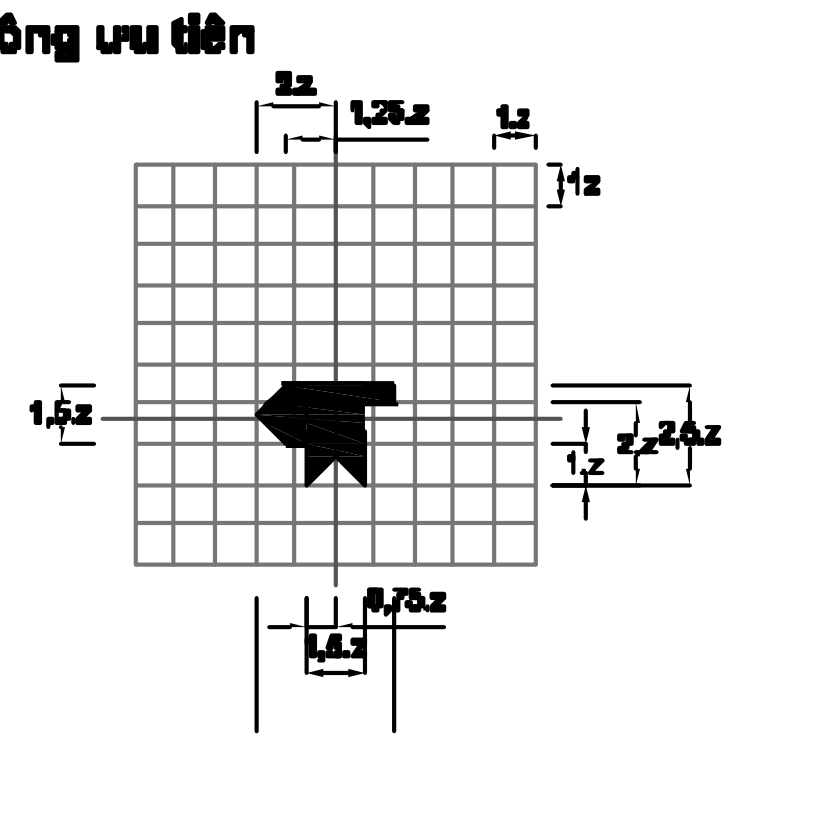

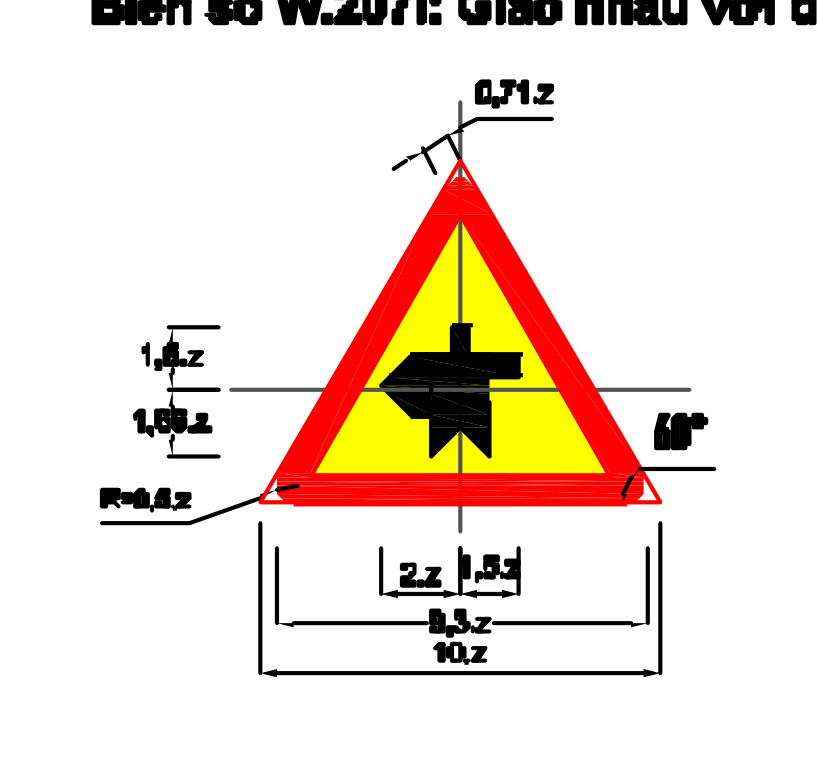

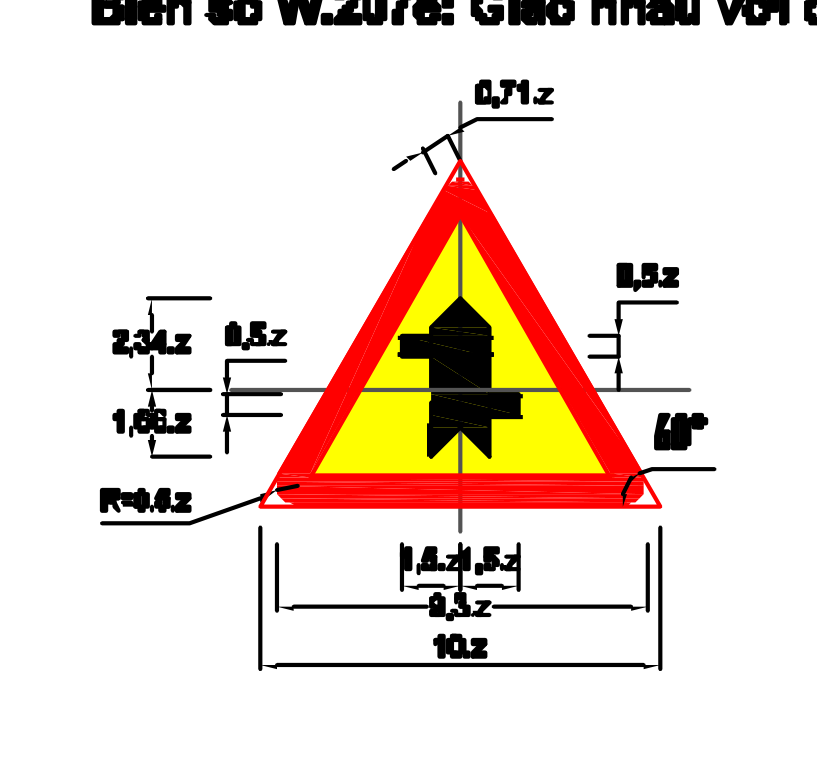

- Biển số W.207(a,b,c,d,e,f,g,h,i,k,l): Giao nhau với đường không ưu tiên

(đường nhánh);

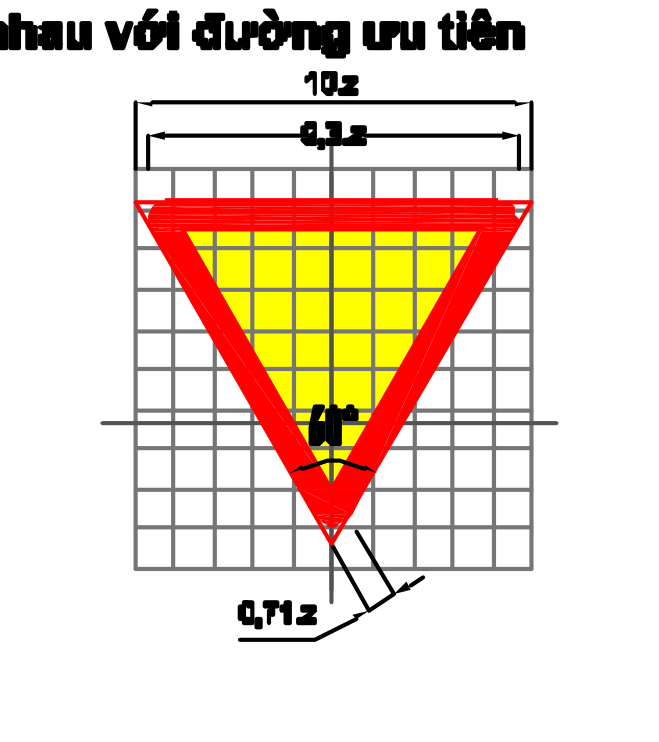

- Biển số W.208: Giao nhau với đường ưu tiên (đường chính);

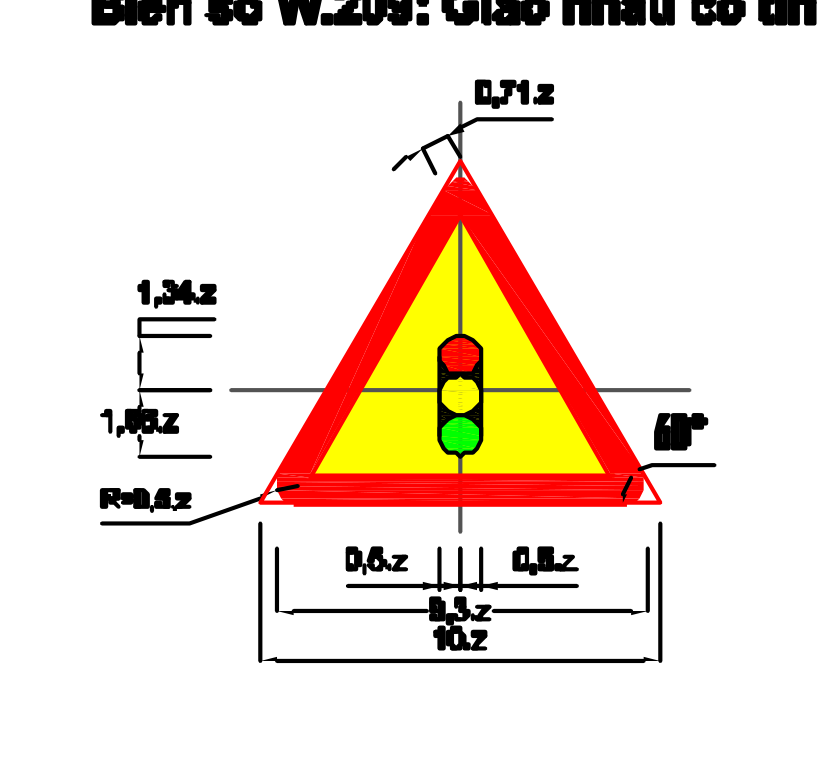

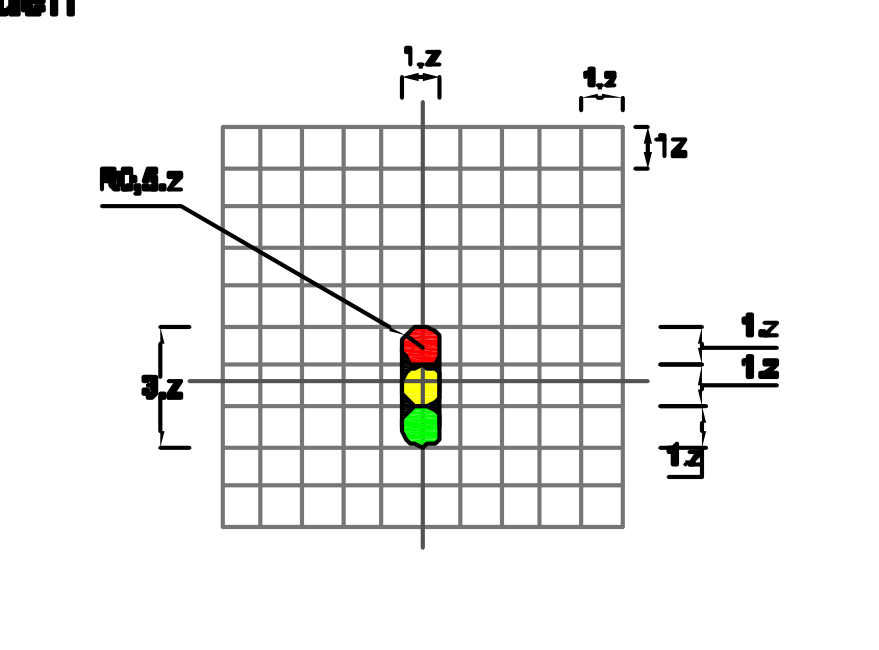

- Biển số W.209: Giao nhau có tín hiệu đèn;

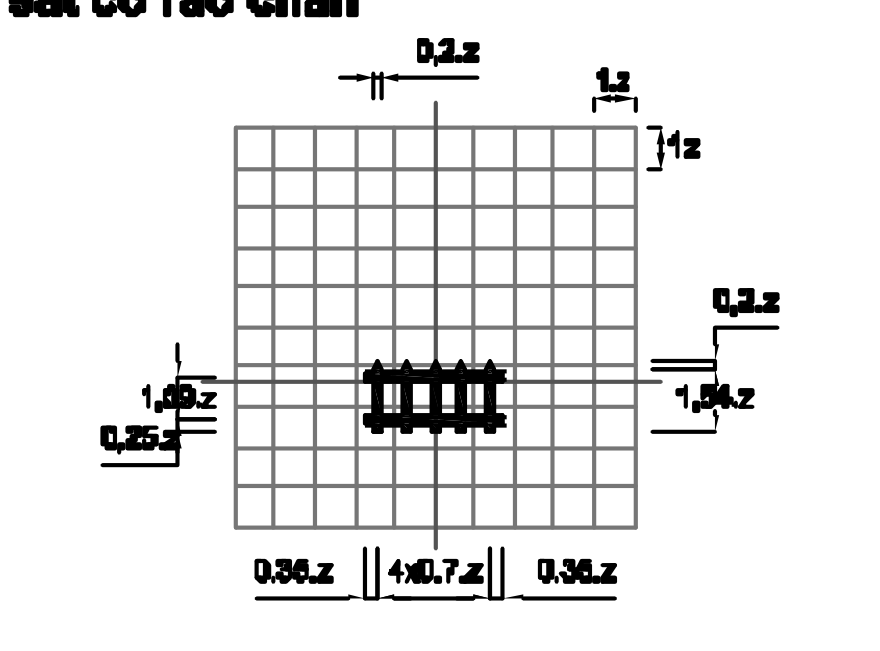

- Biển số W.210: Giao nhau với đường sắt có rào chắn;

- Biển số W.211: Giao nhau với đường sắt không có rào chắn;

23

- Biển số W.212: Cầu hẹp;

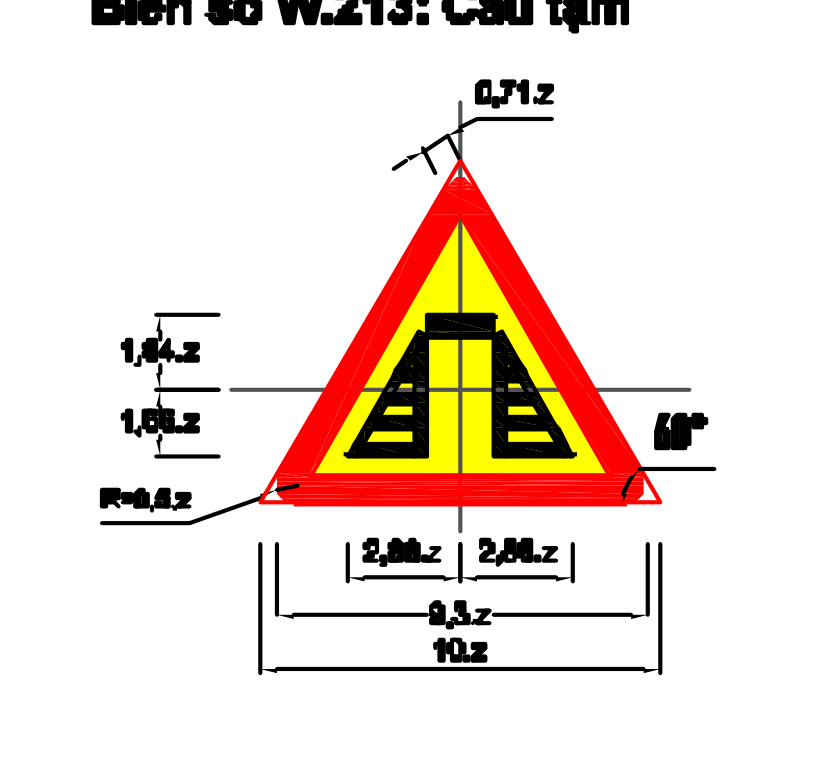

- Biển số W.213: Cầu tạm;

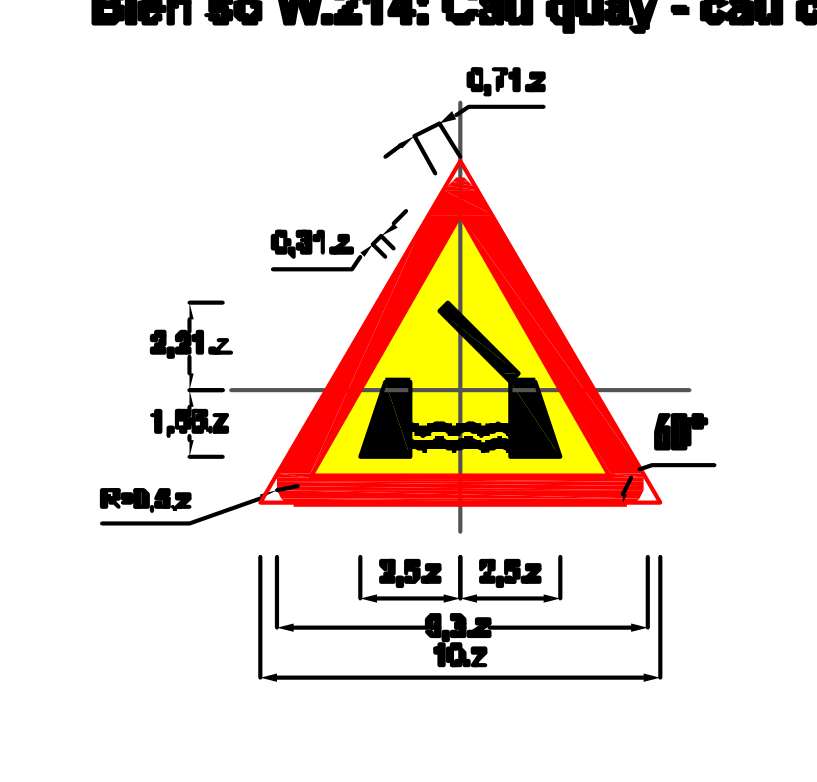

- Biển số W.214: Cầu quay - cầu cất;

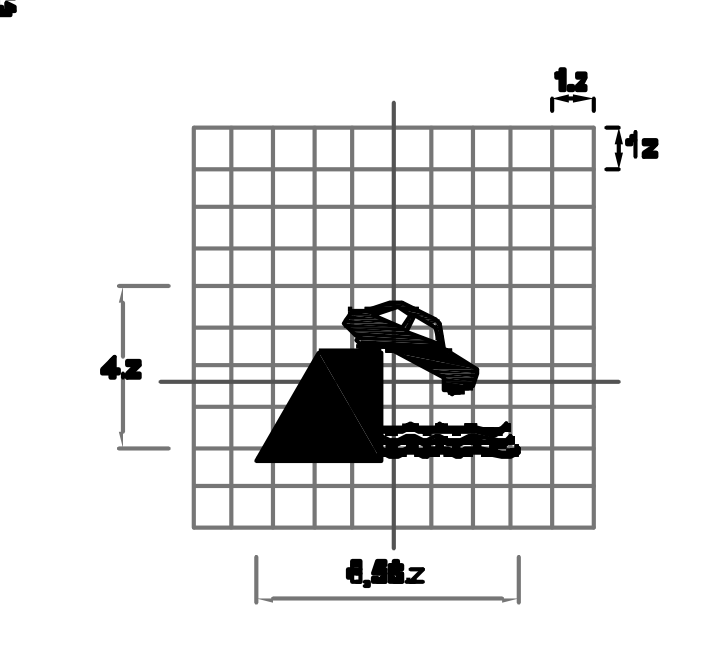

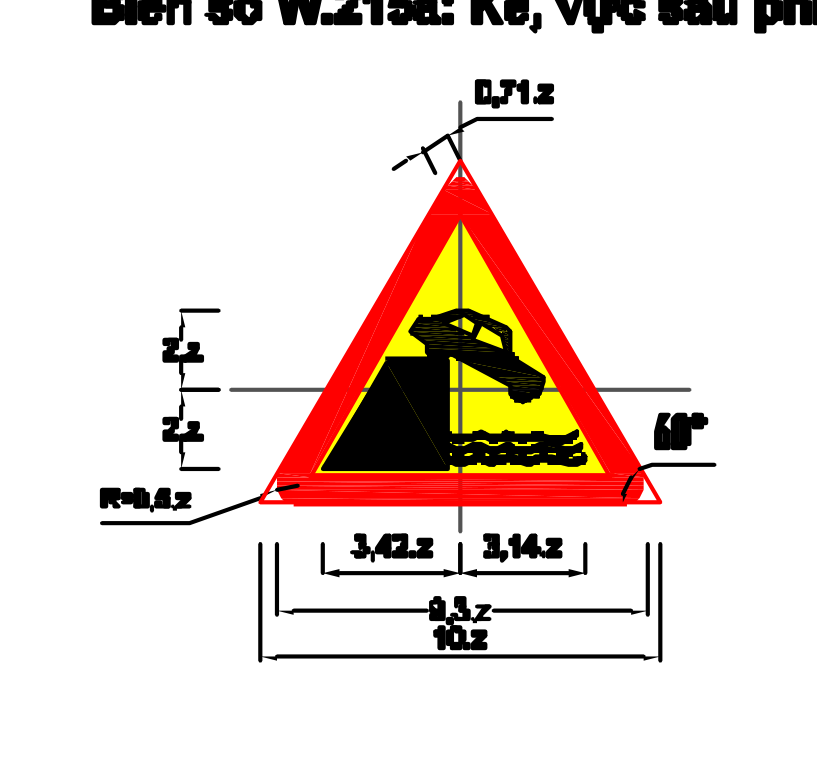

- Biển số W.215a: Kè, vực sâu phía trước;

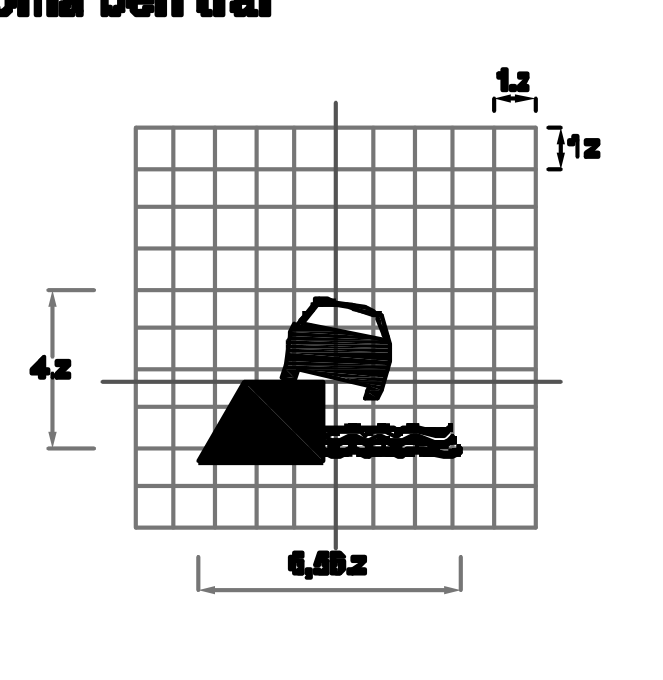

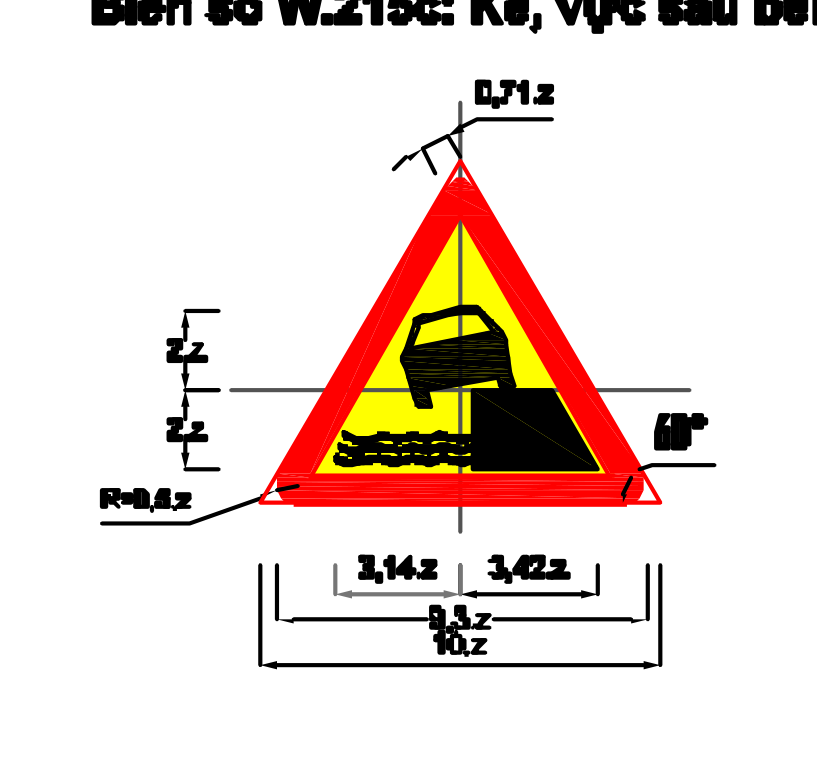

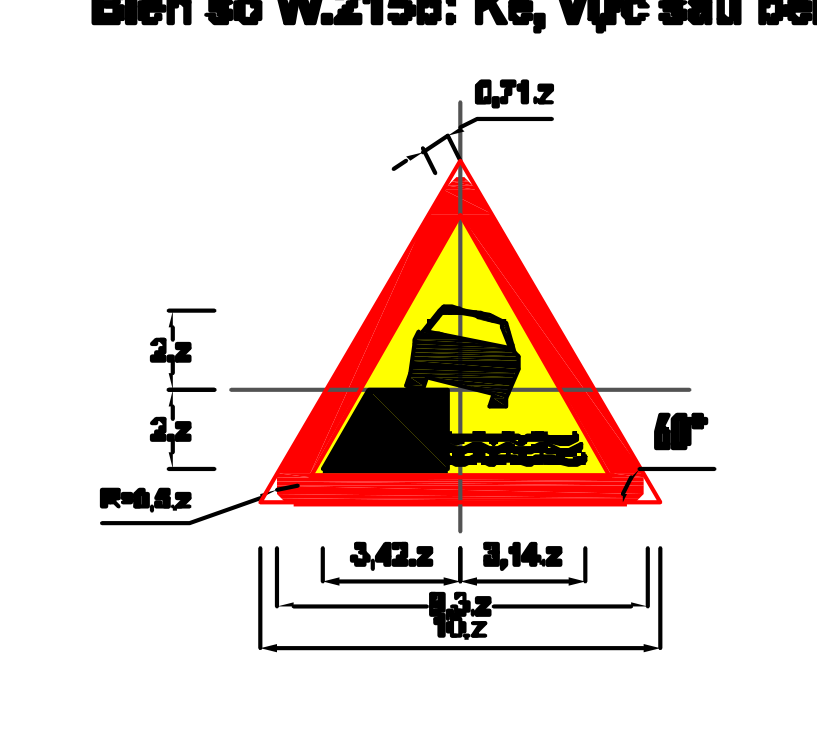

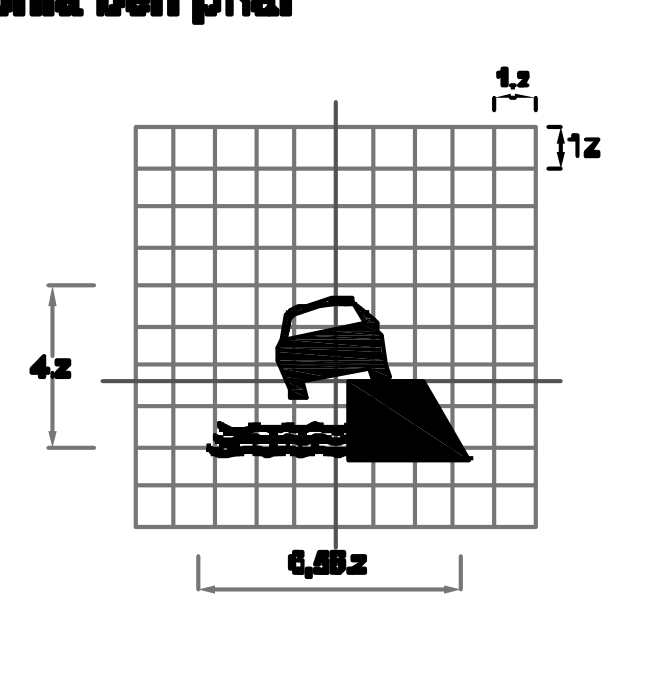

- Biển số W.215(b,c): Kè, vực sâu bên đường phía bên phải; Kè, vực sâu bên

đường phía bên trái;

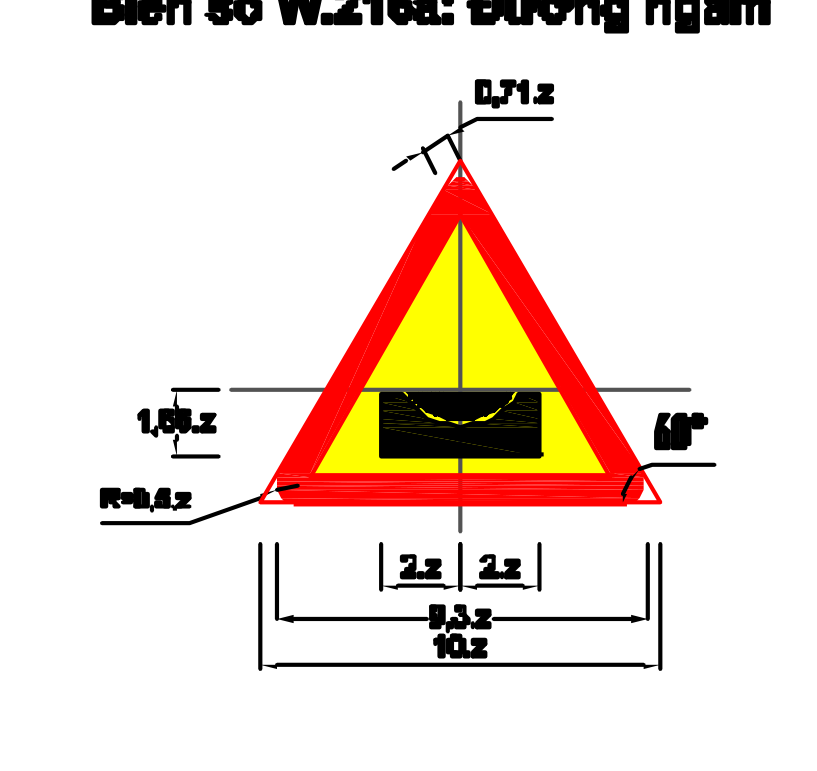

- Biển số W.216a: Đường ngầm;

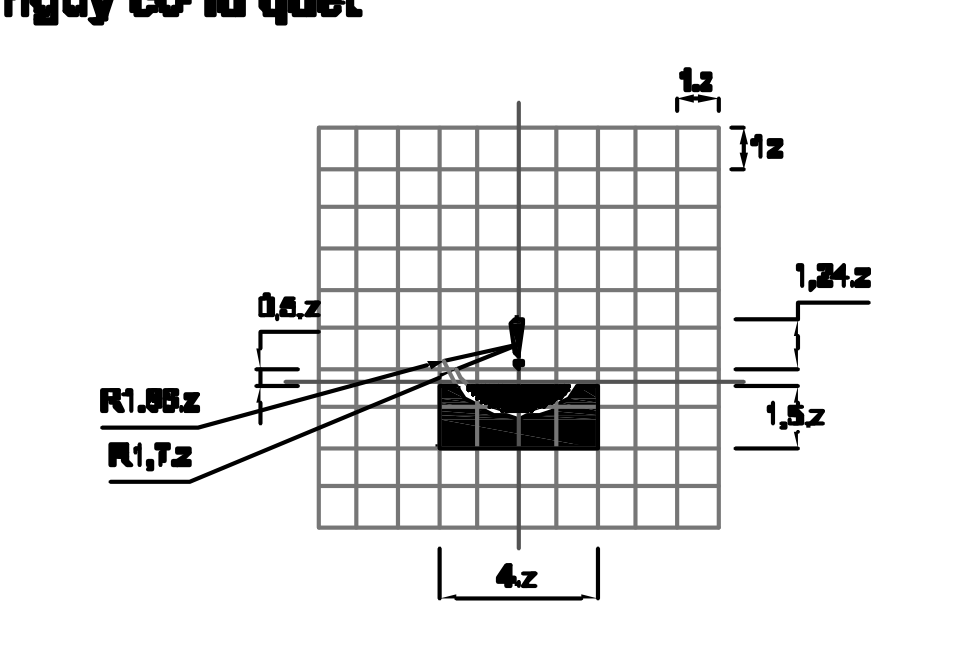

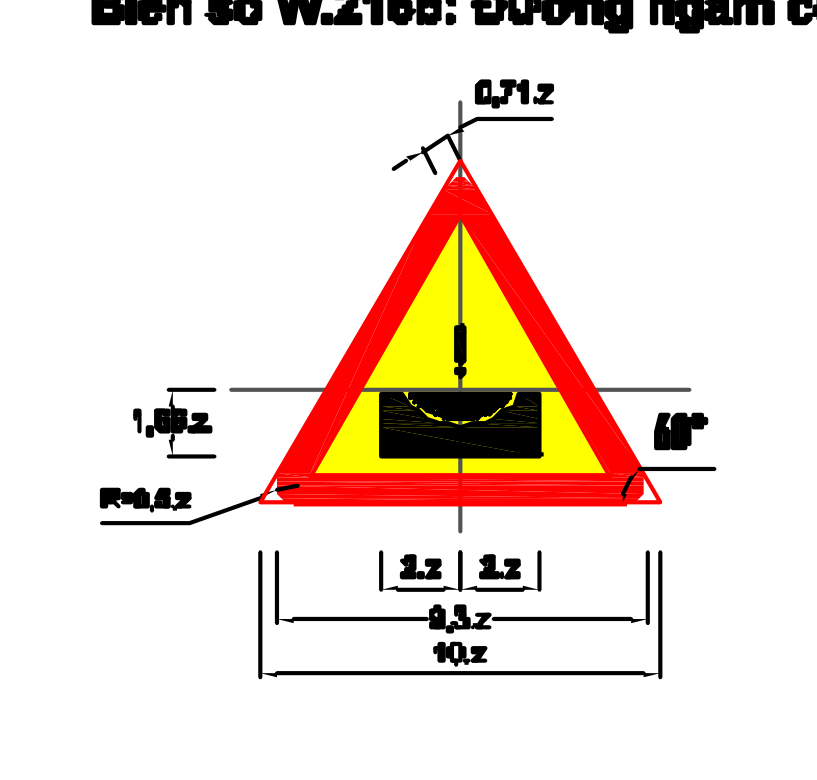

- Biển số W.216b: Đường ngầm có nguy cơ lũ quét;

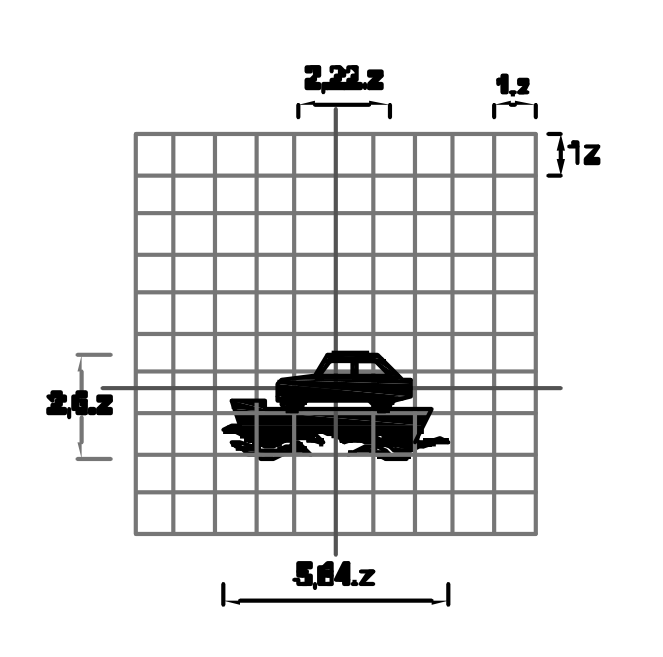

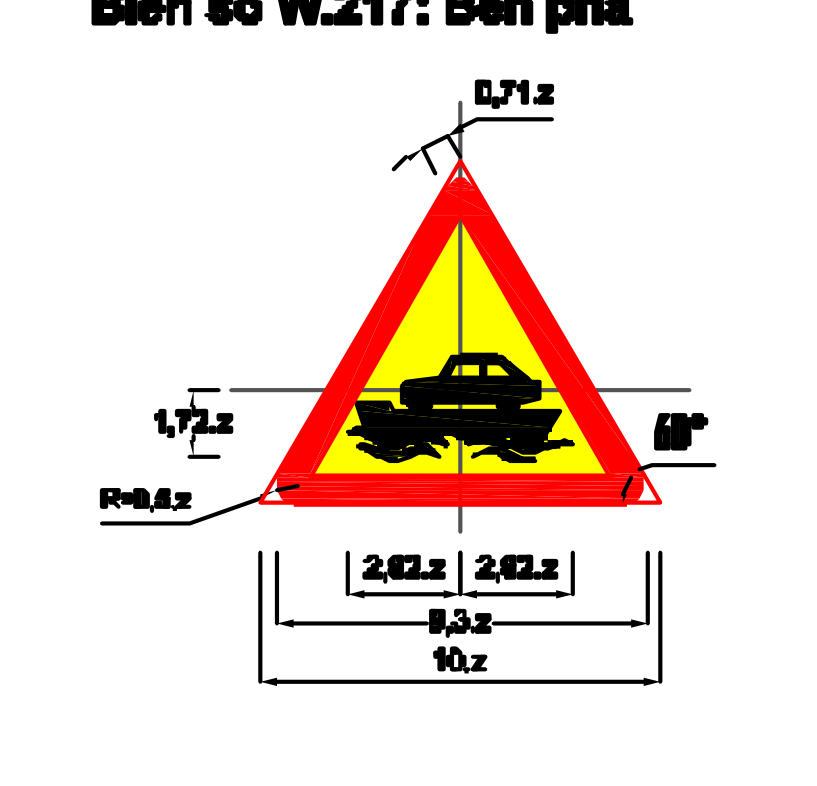

- Biển số W.217: Bến phà;

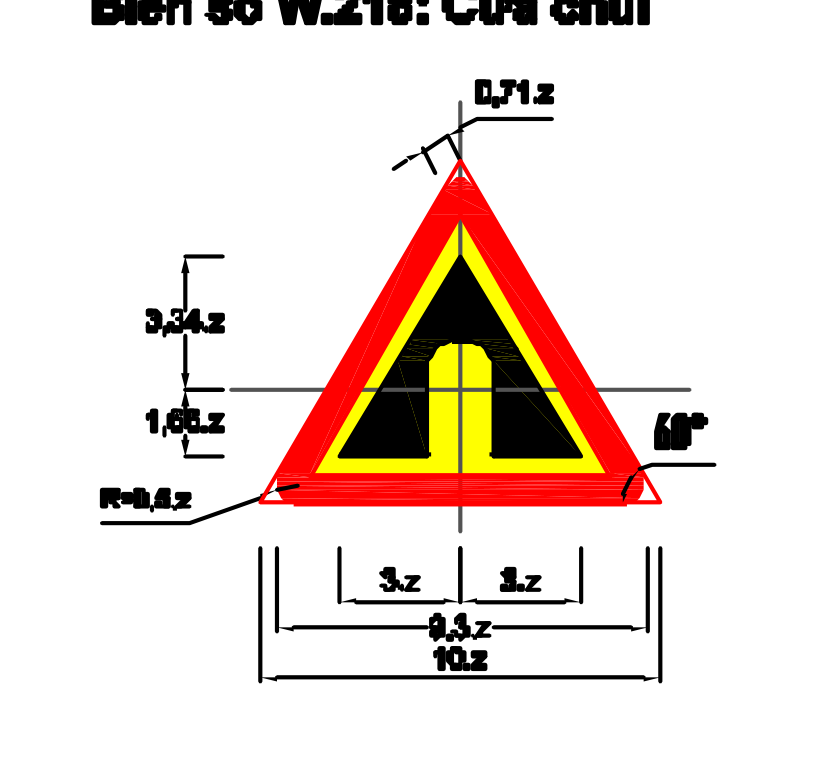

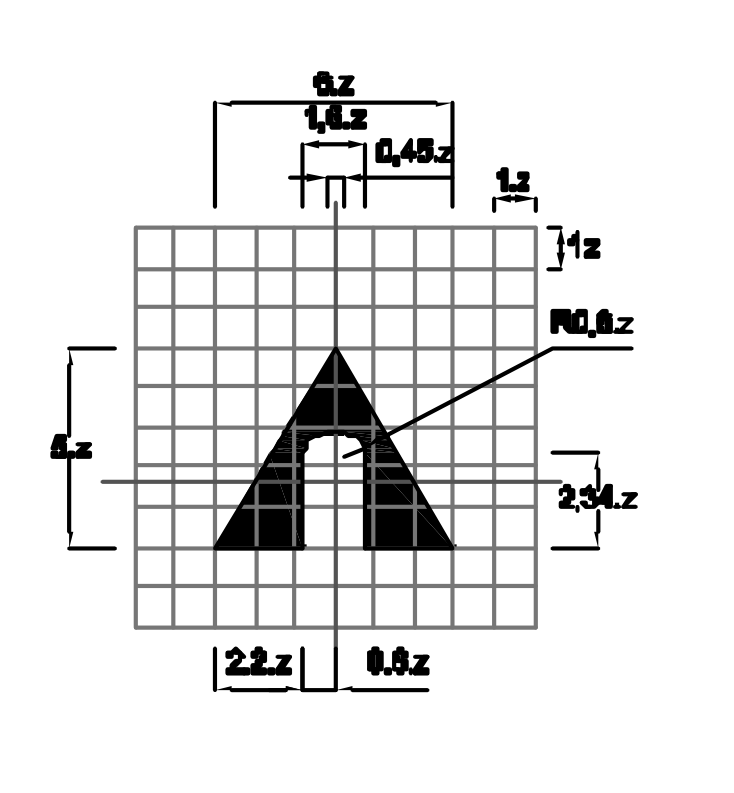

- Biển số W.218: Cửa chui;

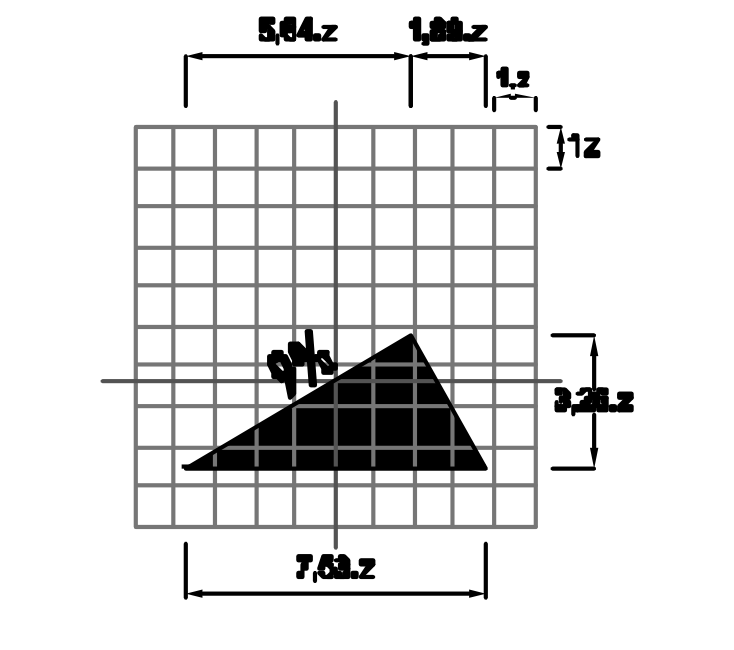

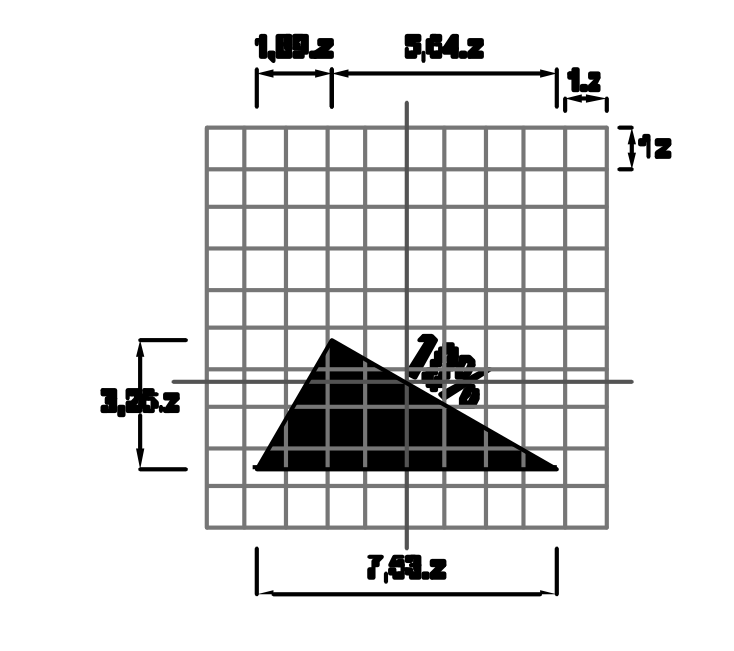

- Biển số W.219: Dốc xuống nguy hiểm;

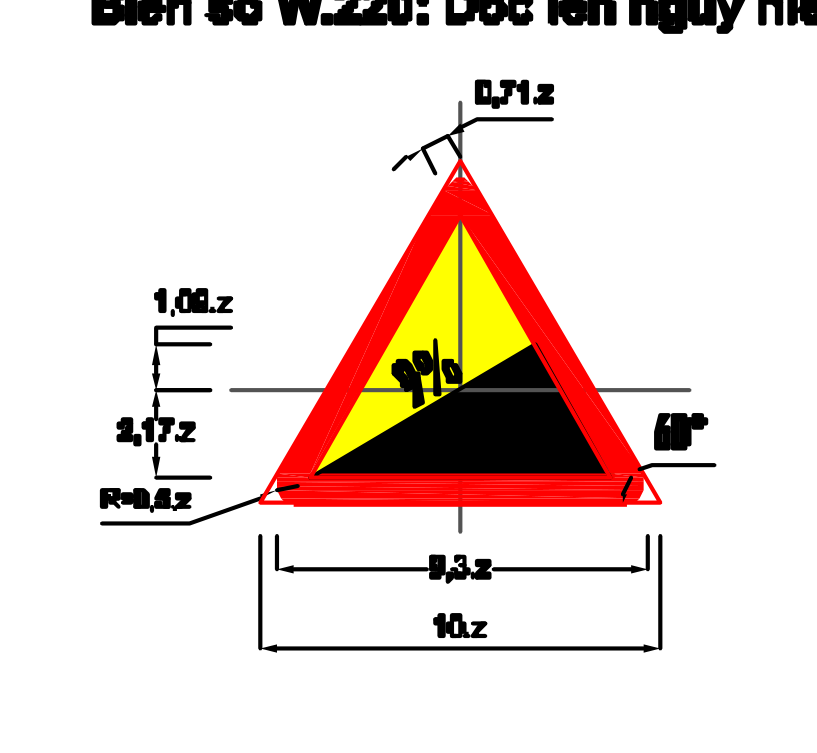

- Biển số W.220: Dốc lên nguy hiểm;

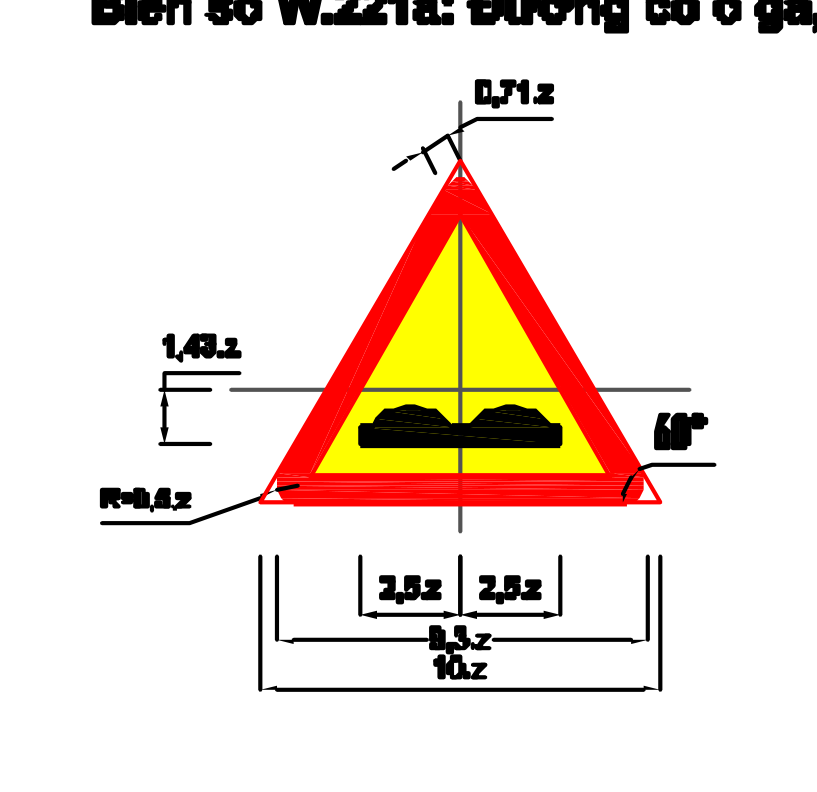

- Biển số W.221a: Đường lồi lõm;

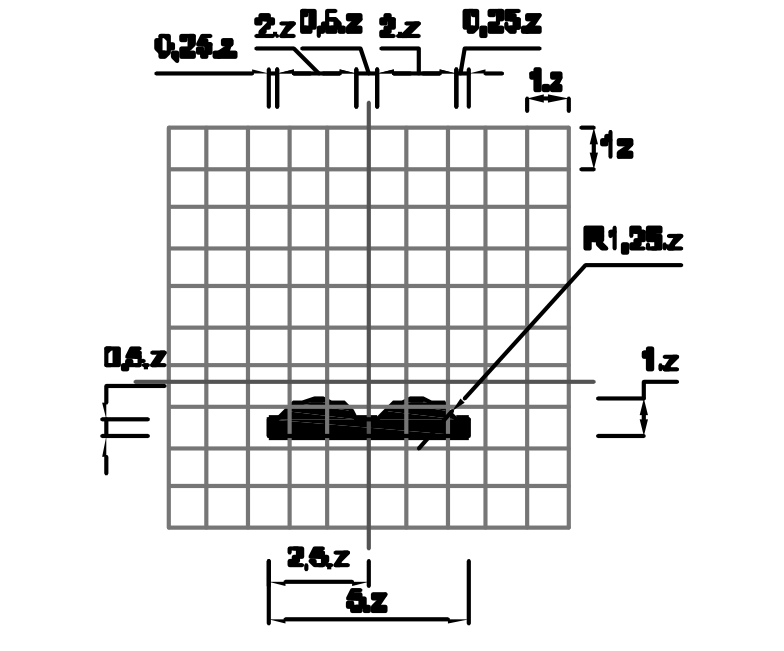

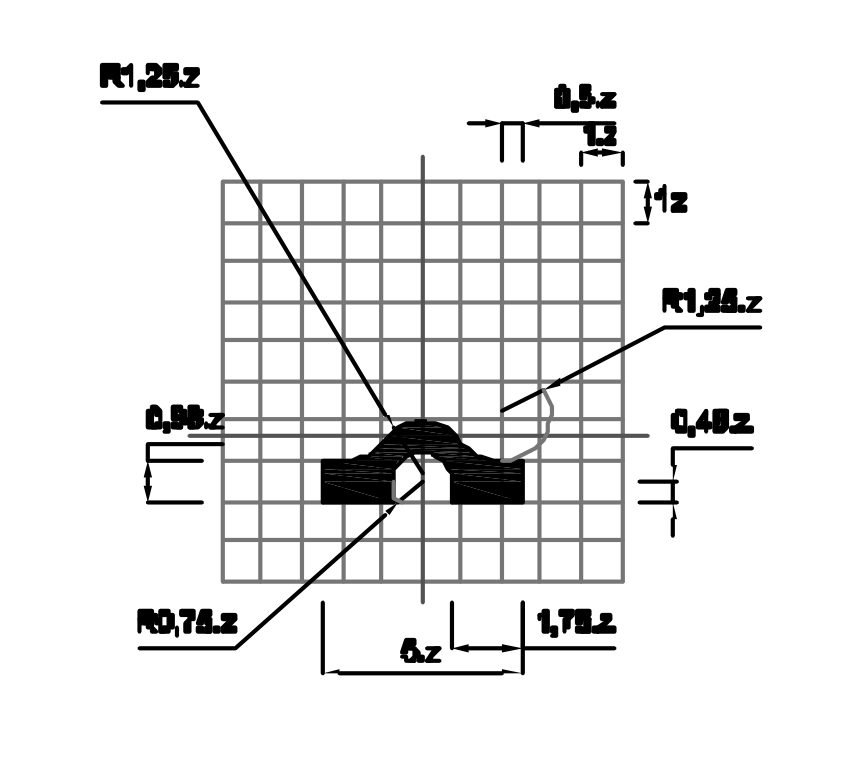

- Biển số W.221b: Đường có gồ giảm tốc;

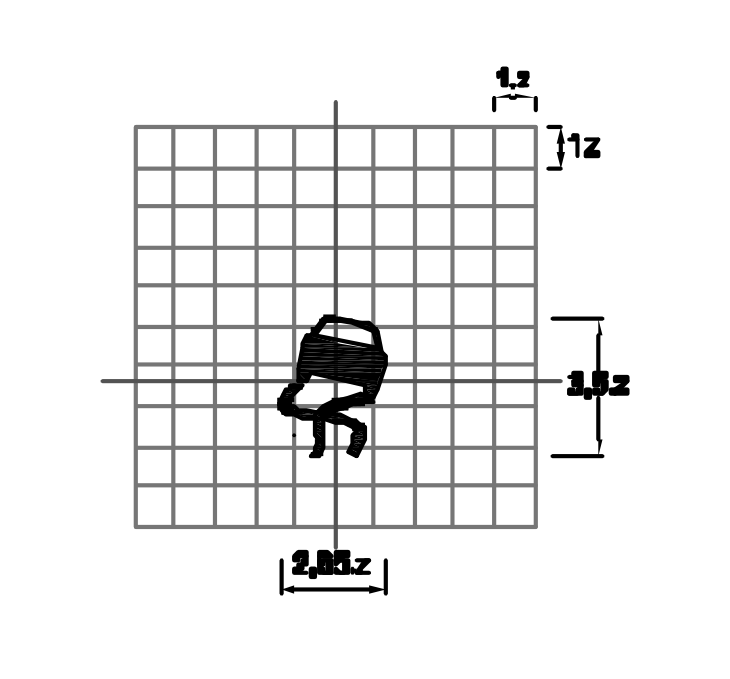

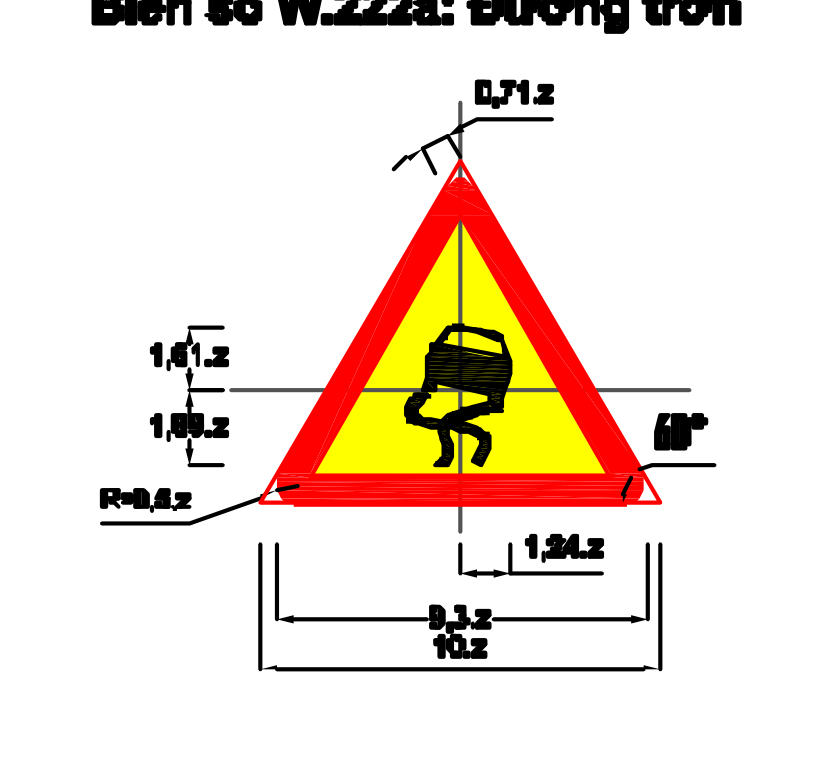

- Biển số W.222a: Đường trơn;

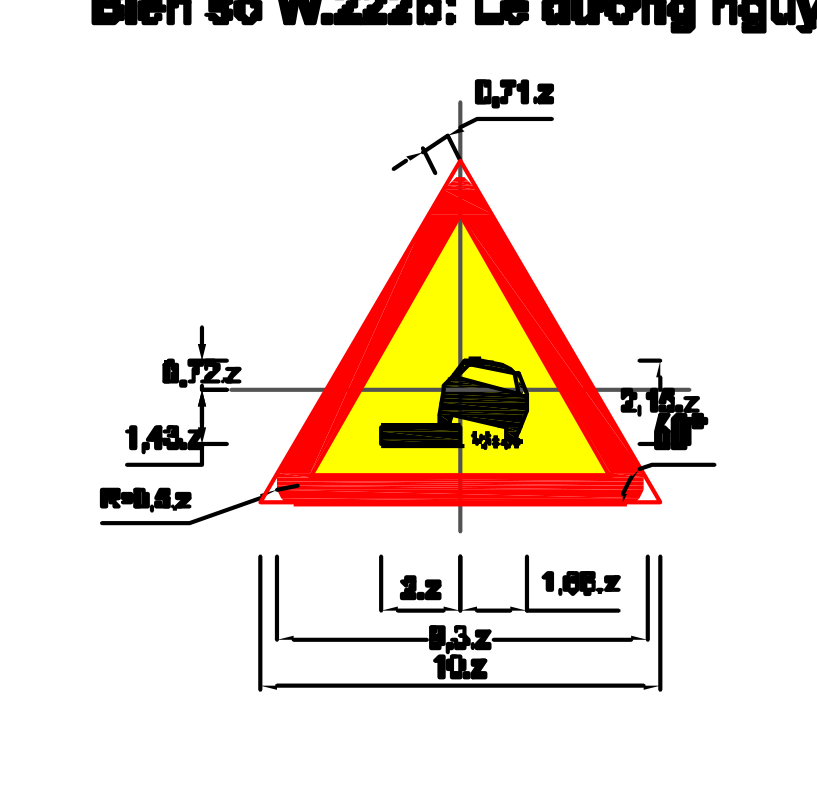

- Biển số W.222b: Lề đường nguy hiểm;

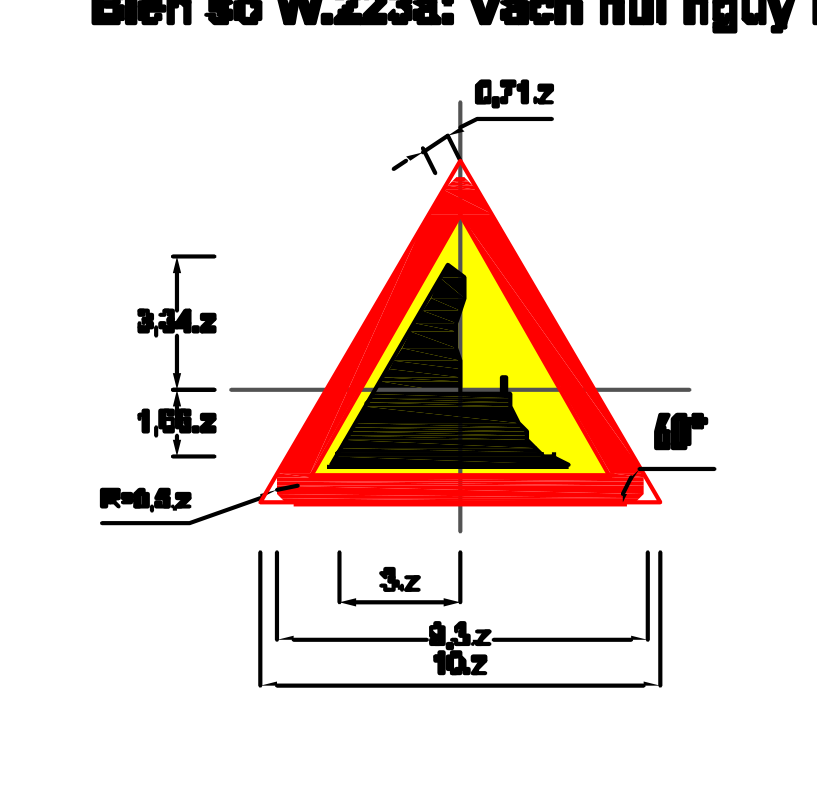

- Biển số W.223(a,b): Vách núi nguy hiểm;

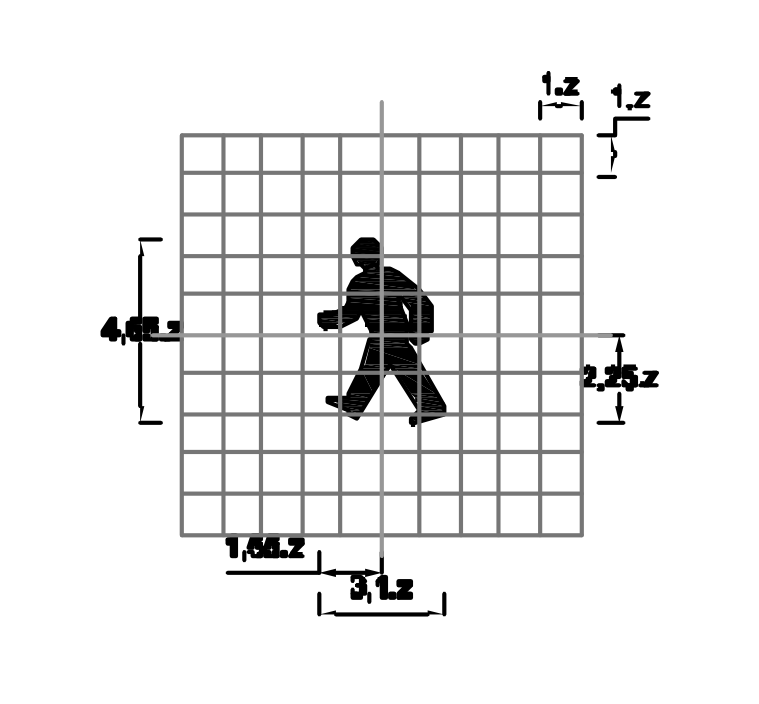

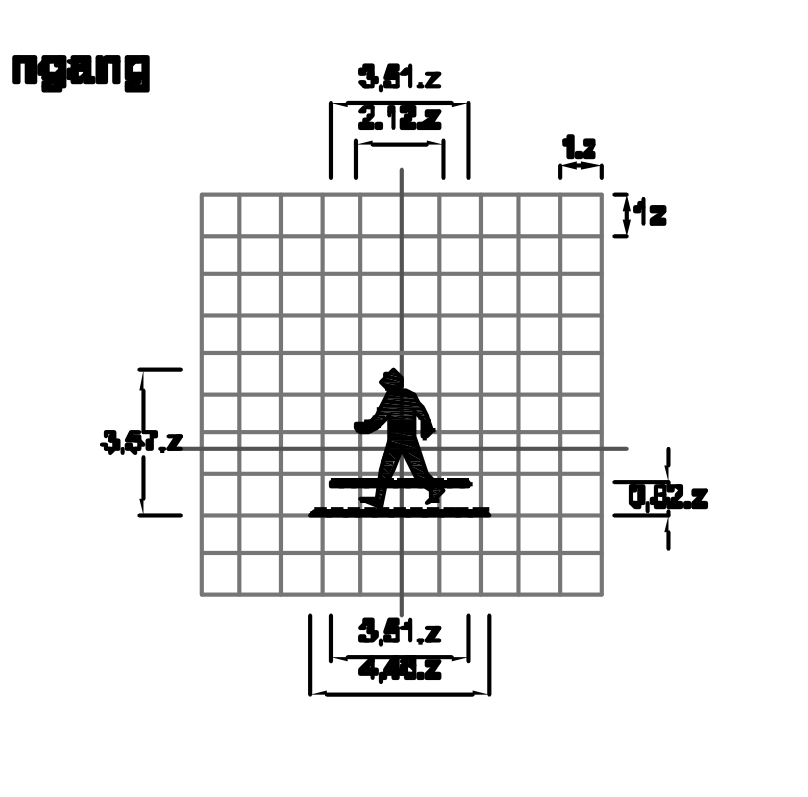

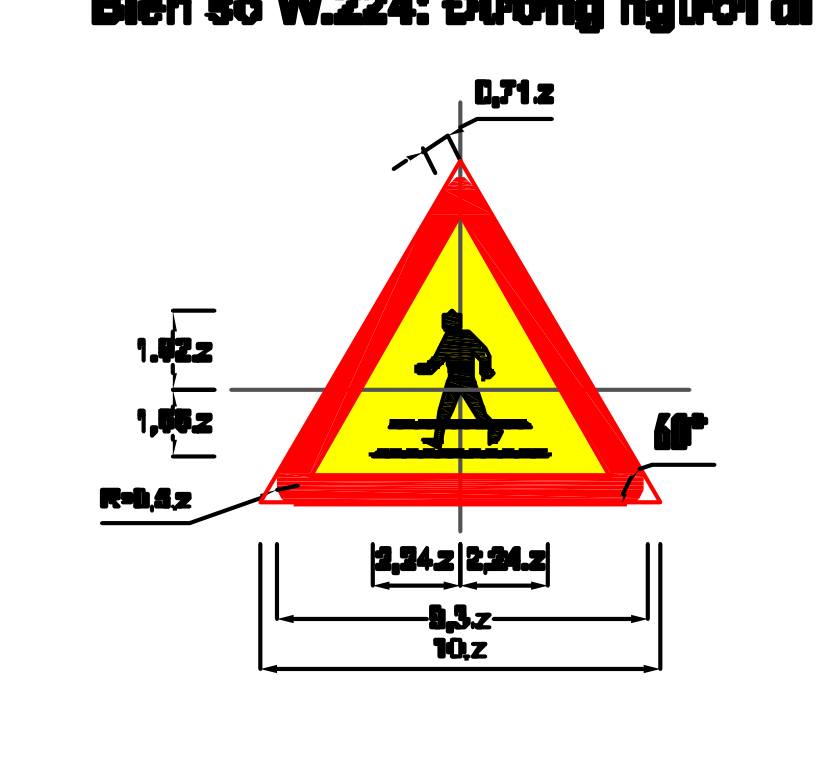

- Biển số W.224: Đường người đi bộ cắt ngang;

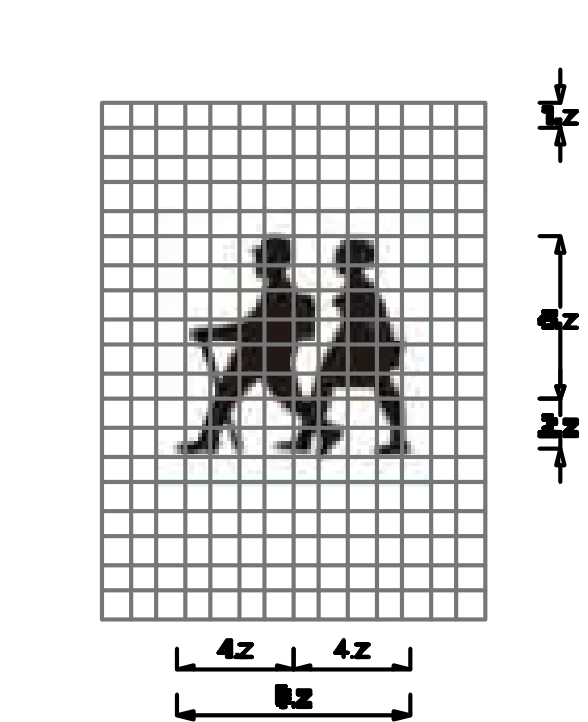

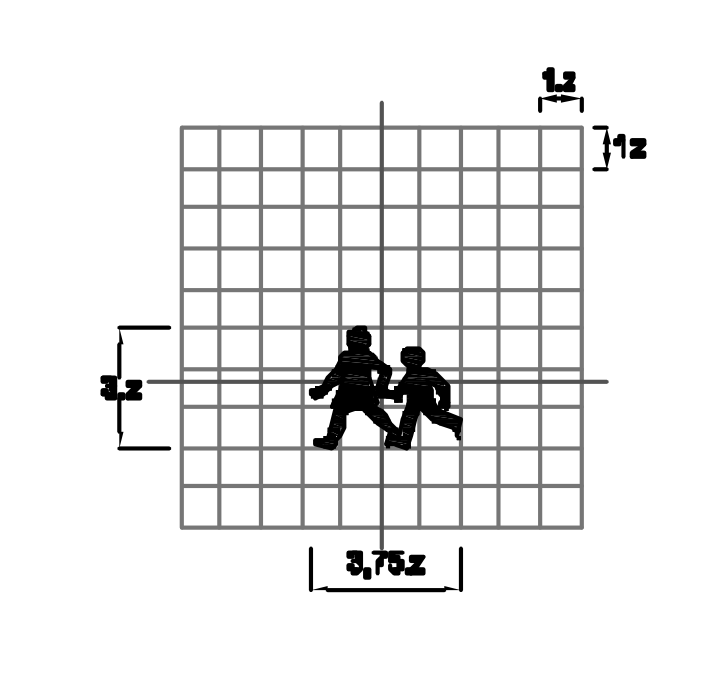

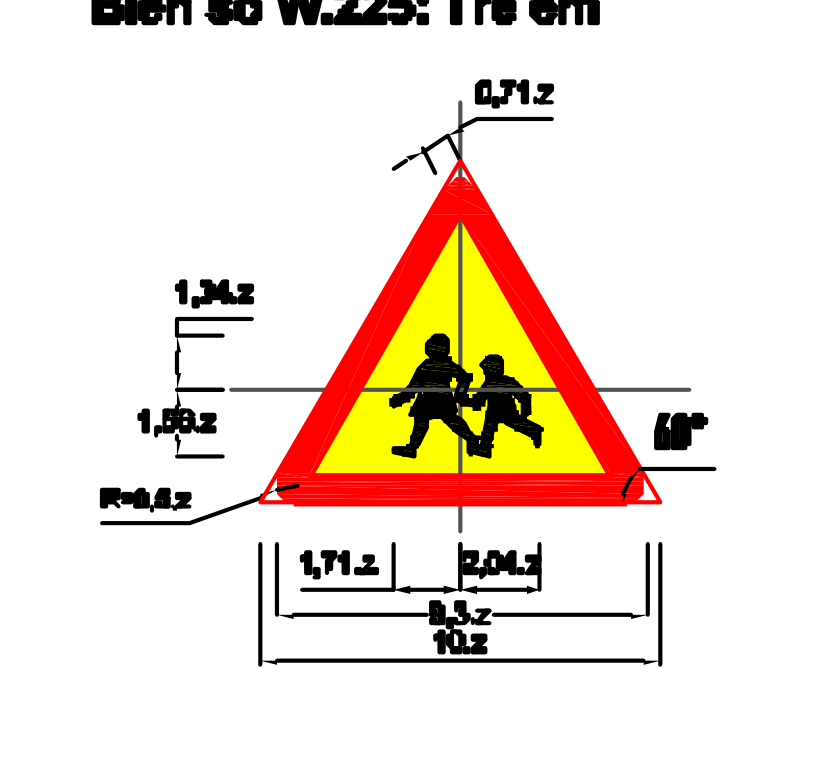

- Biển số W.225: Trẻ em;

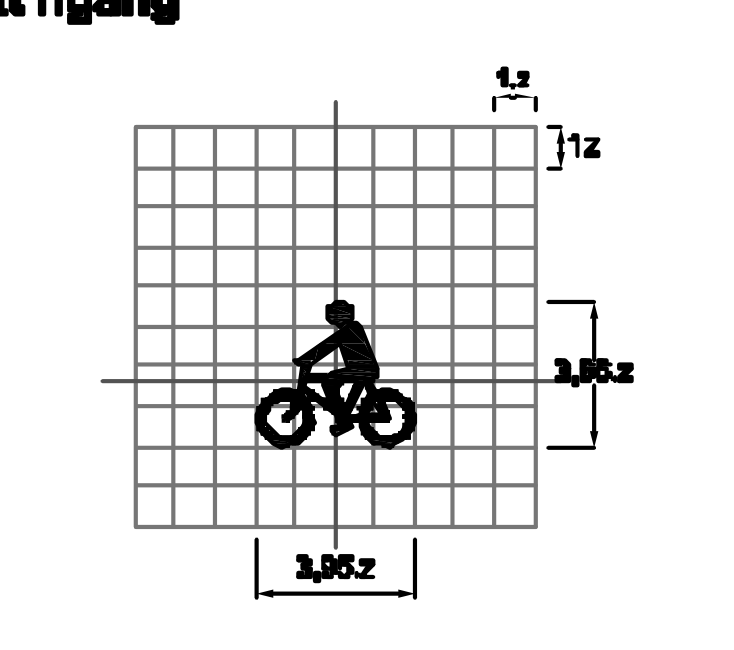

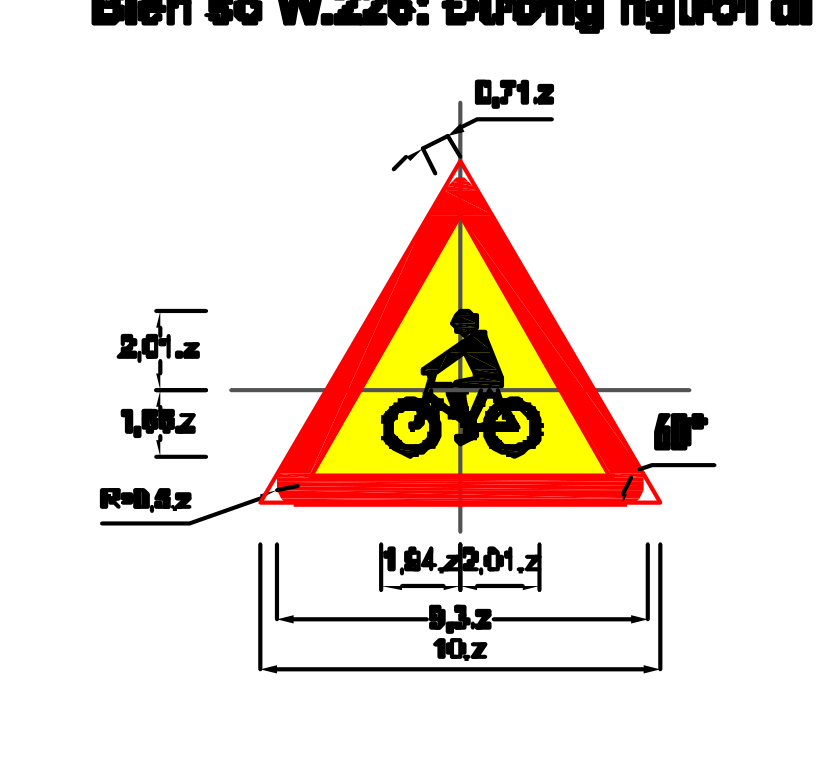

- Biển số W.226: Đường người đi xe đạp cắt ngang;

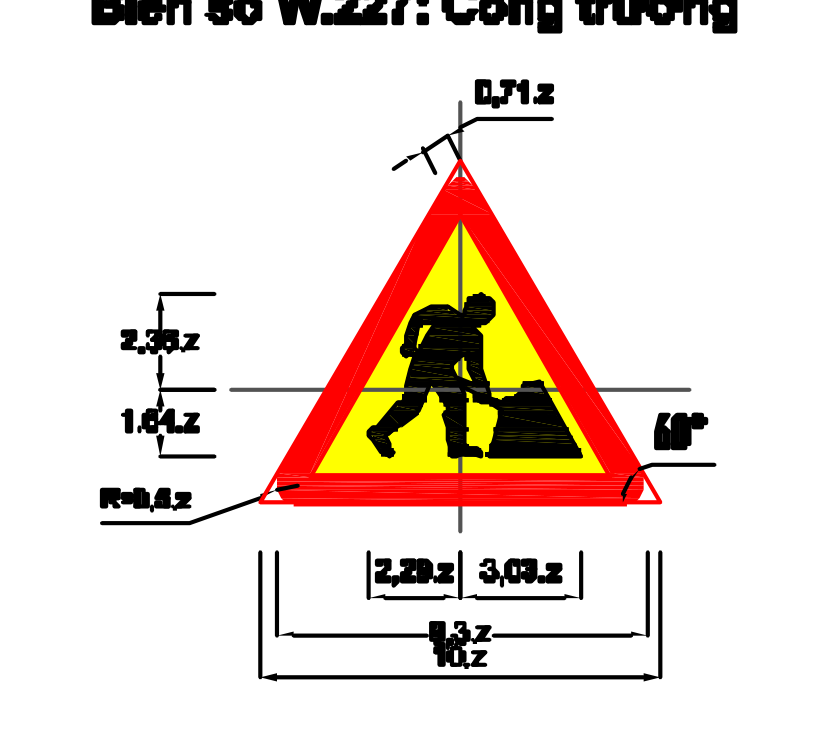

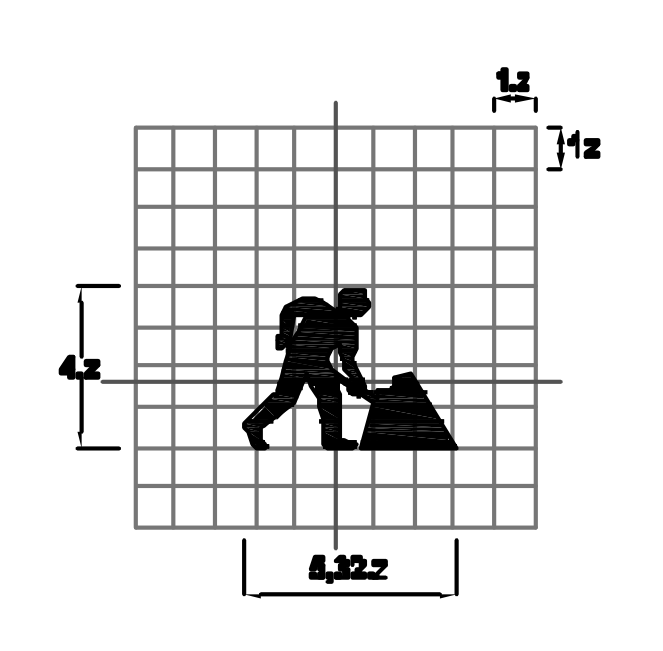

- Biển số W.227: Công trường;

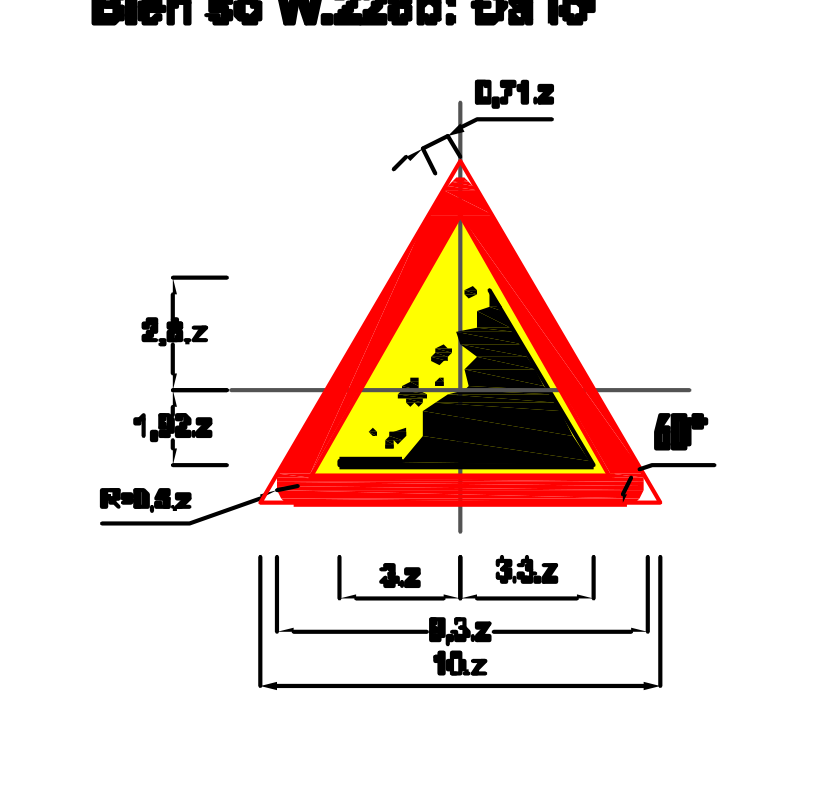

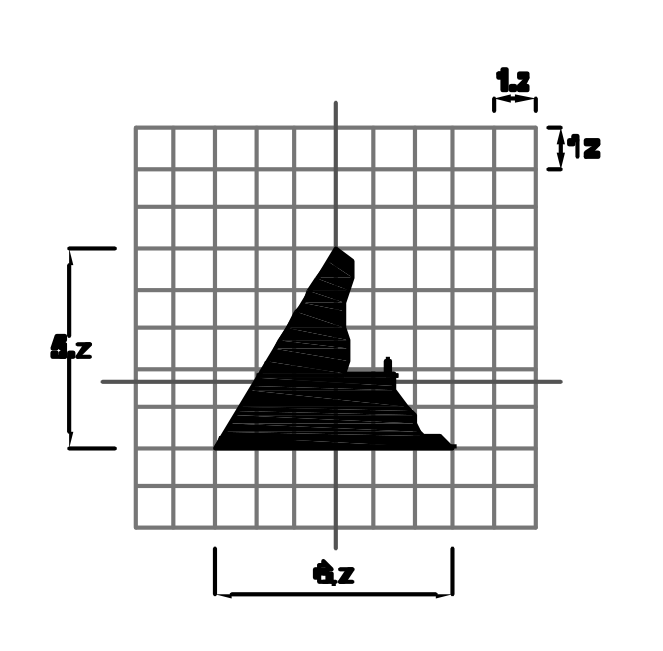

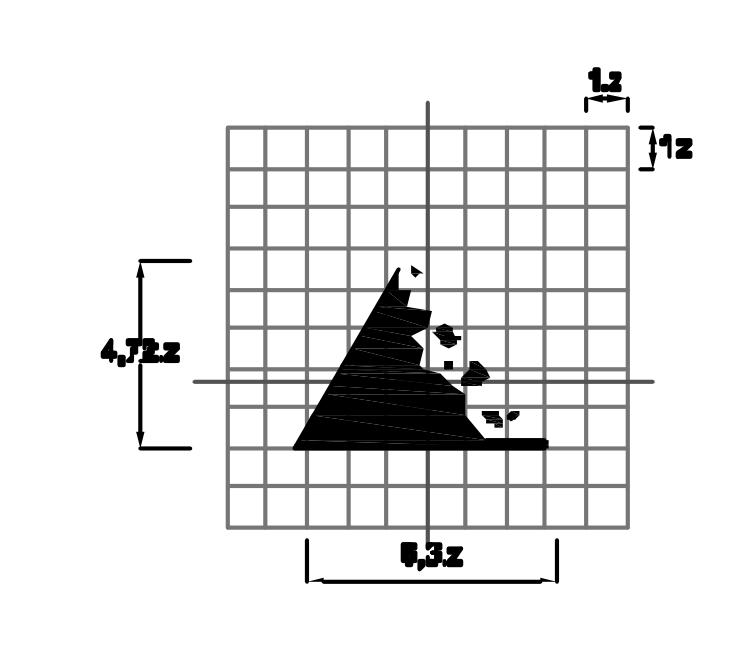

- Biển số W.228(a,b): Đá lở;

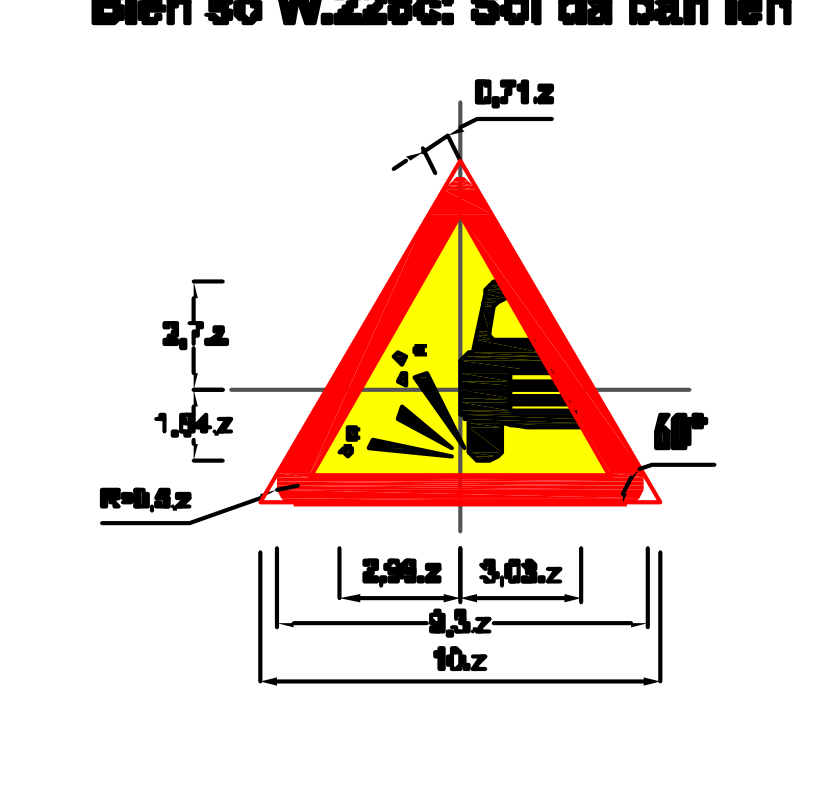

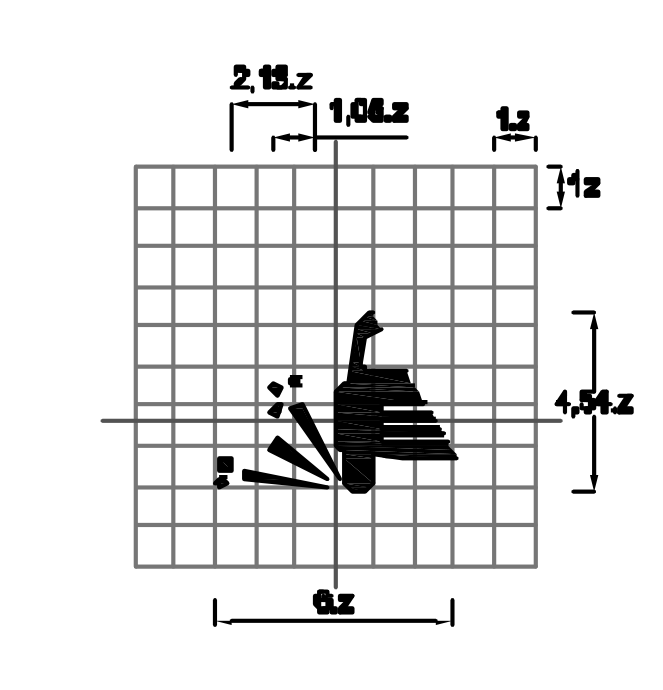

- Biển số W.228c: Sỏi đá bắn lên;

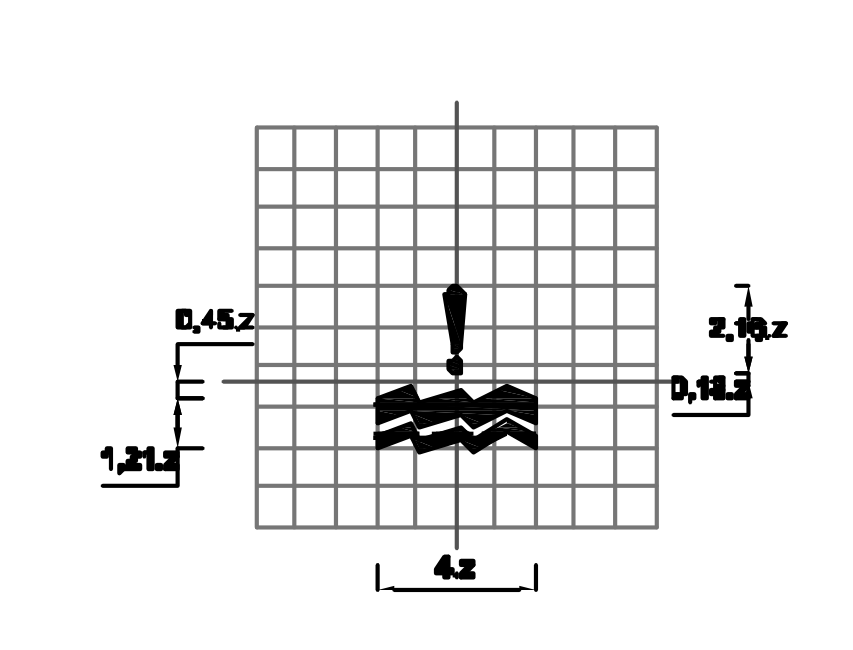

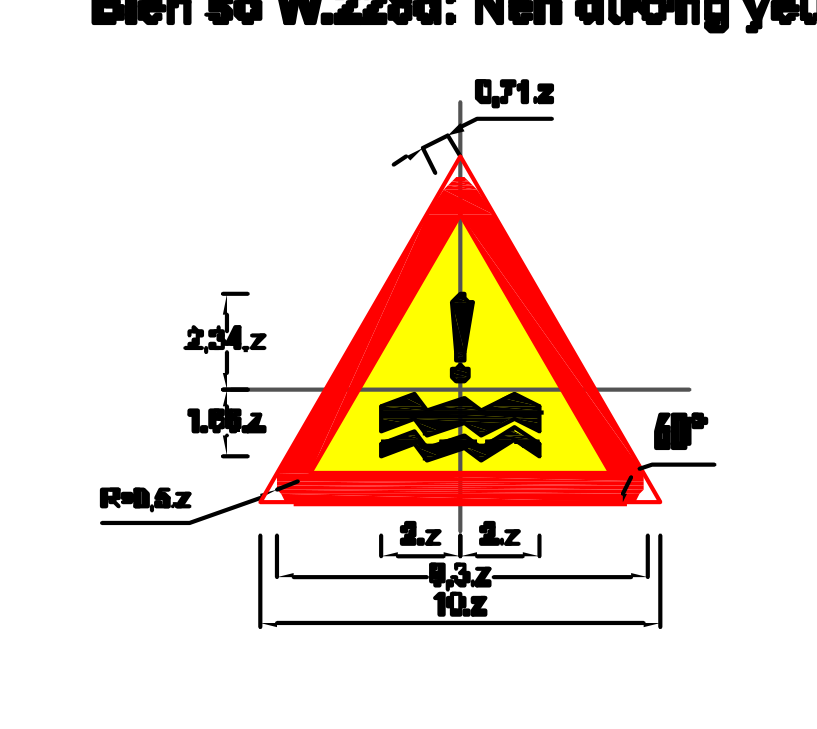

- Biển số W.228d: Nền đường yếu;

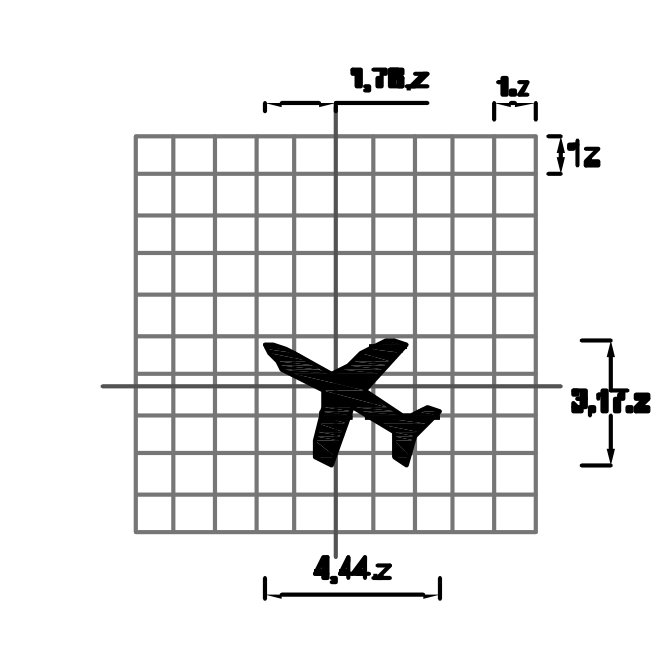

- Biển số W.229: Dải máy bay lên xuống;

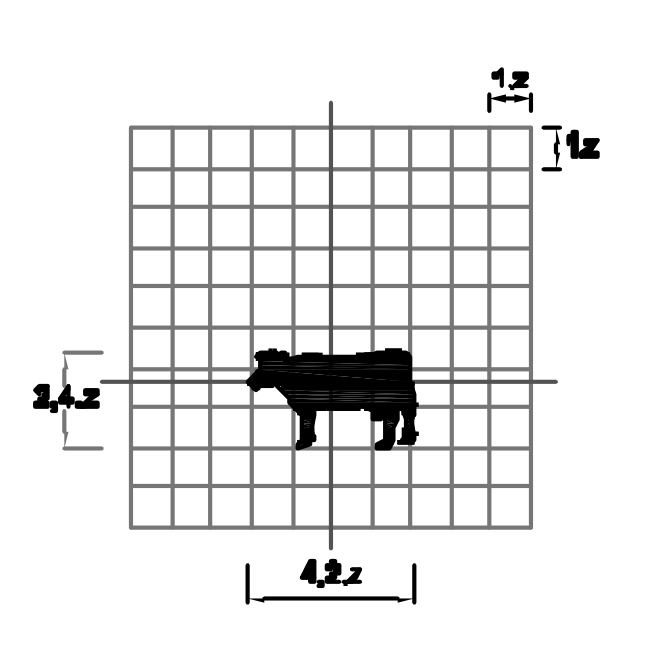

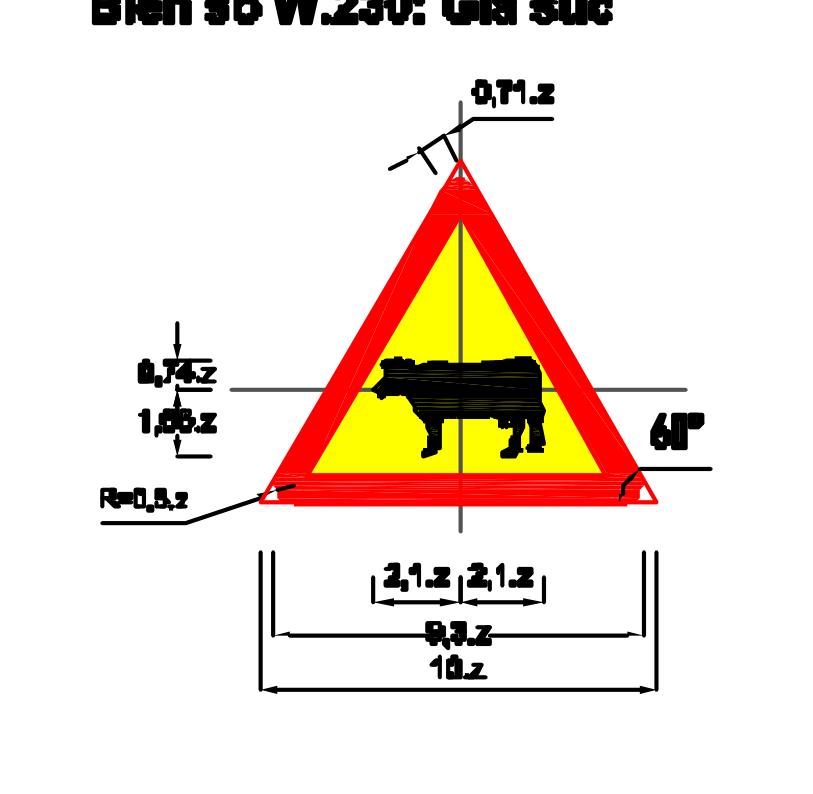

- Biển số W.230: Gia súc;

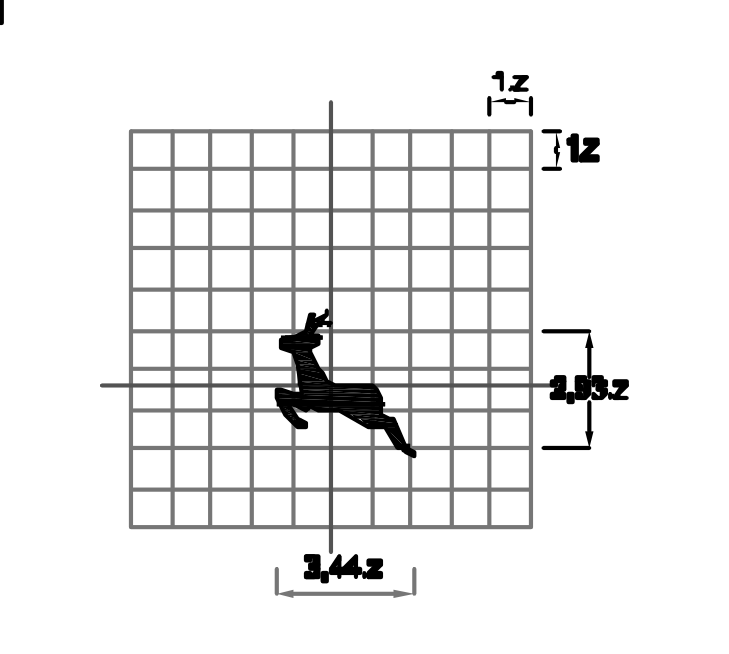

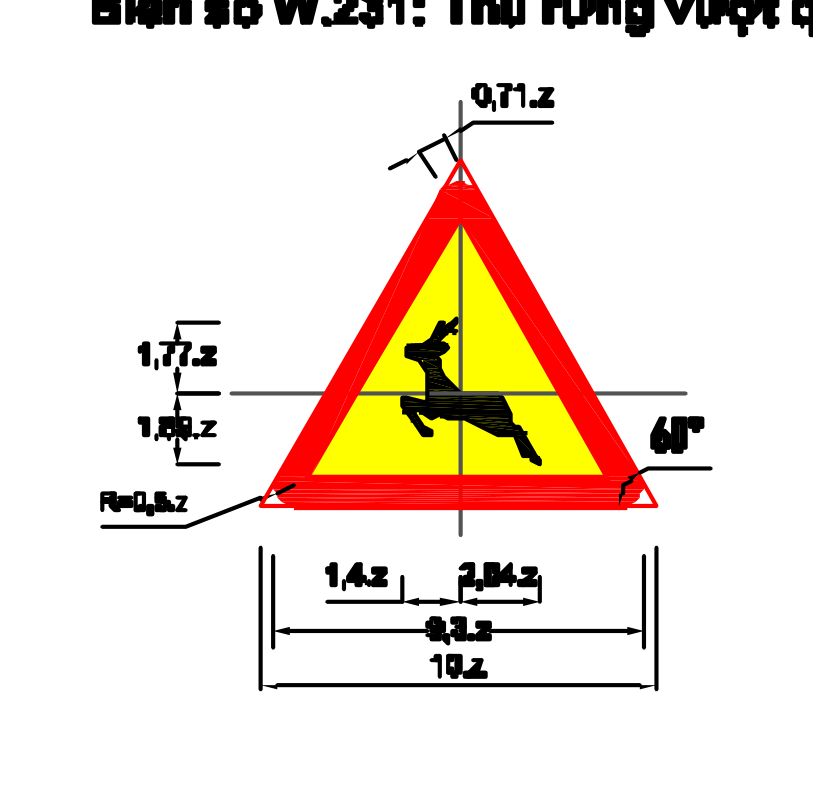

- Biển số W.231: Thú rừng vượt qua đường;

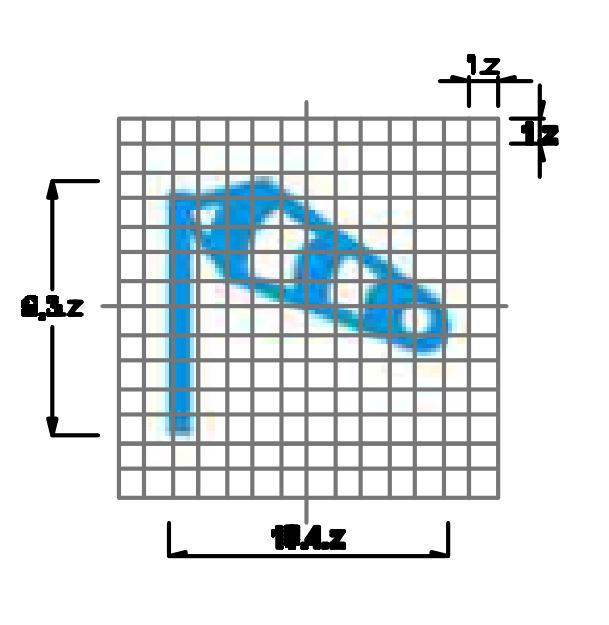

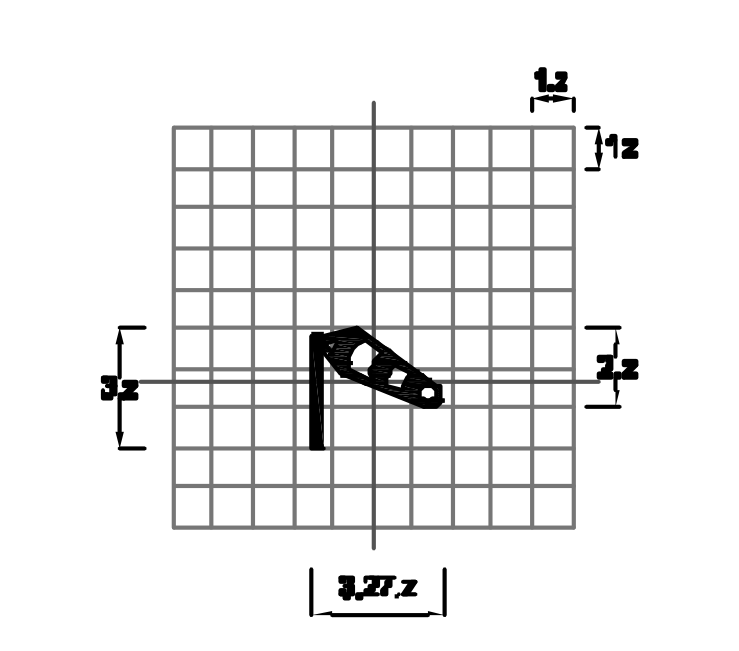

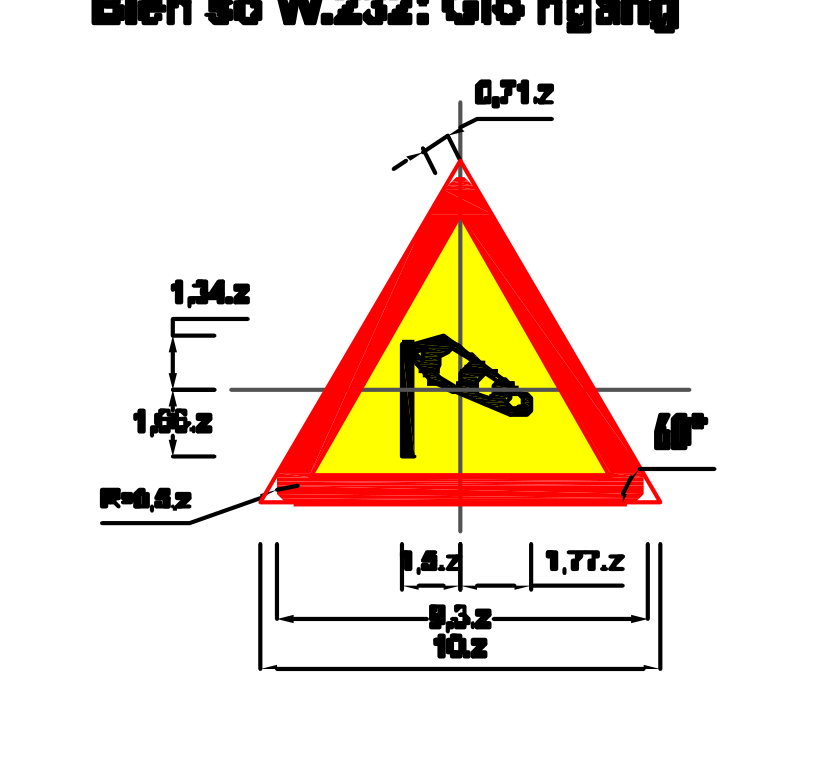

- Biển số W.232: Gió ngang;

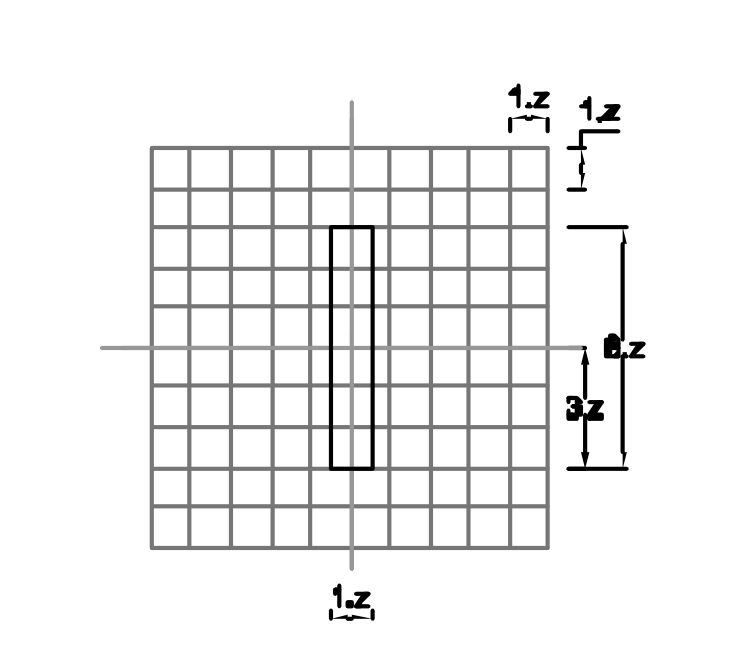

- Biển số W.233: Nguy hiểm khác;

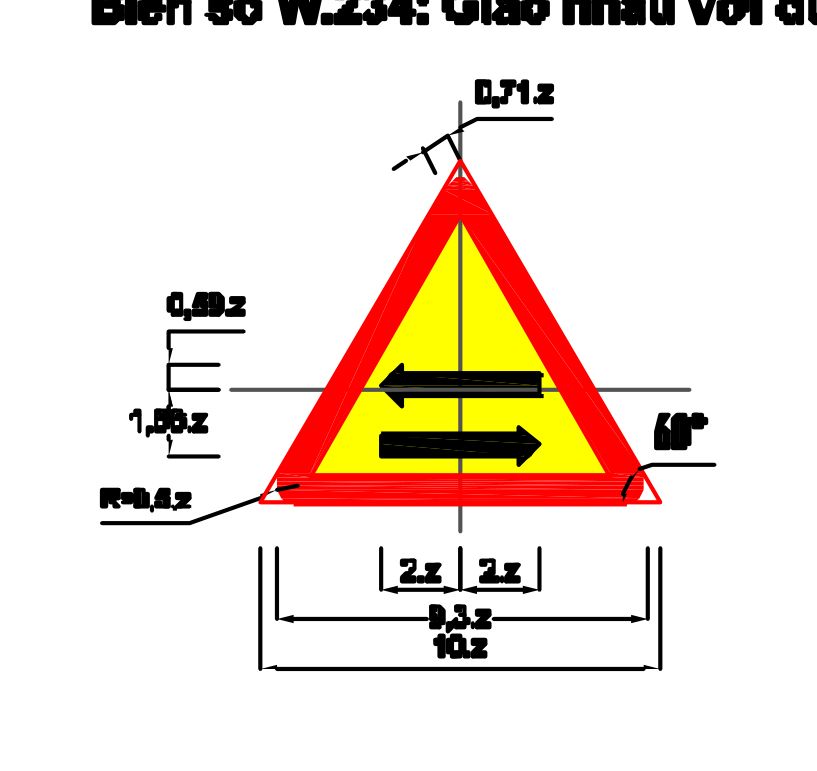

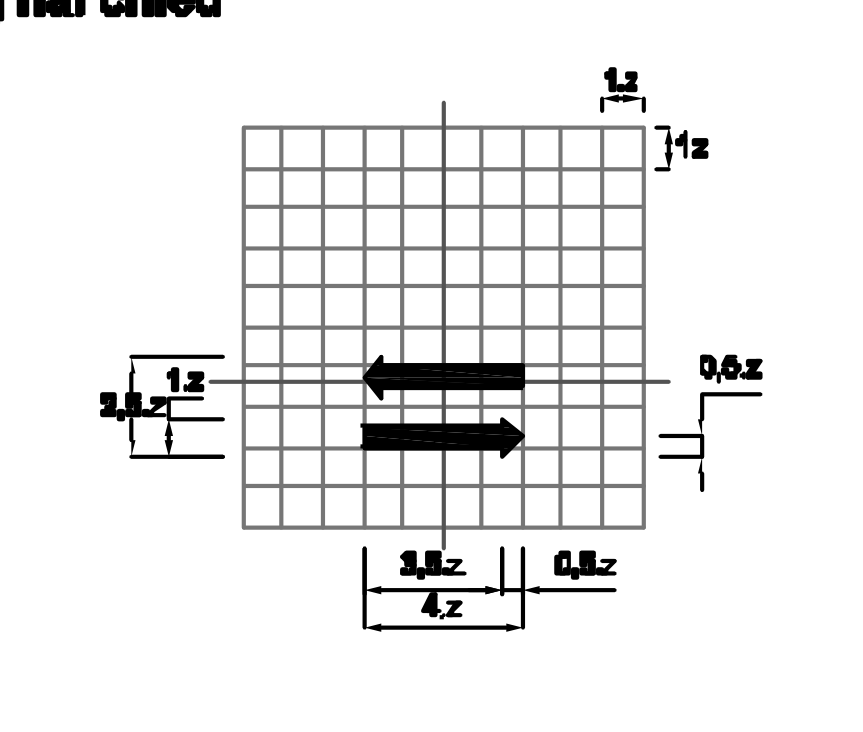

- Biển số W.234: Giao nhau với đường hai chiều;

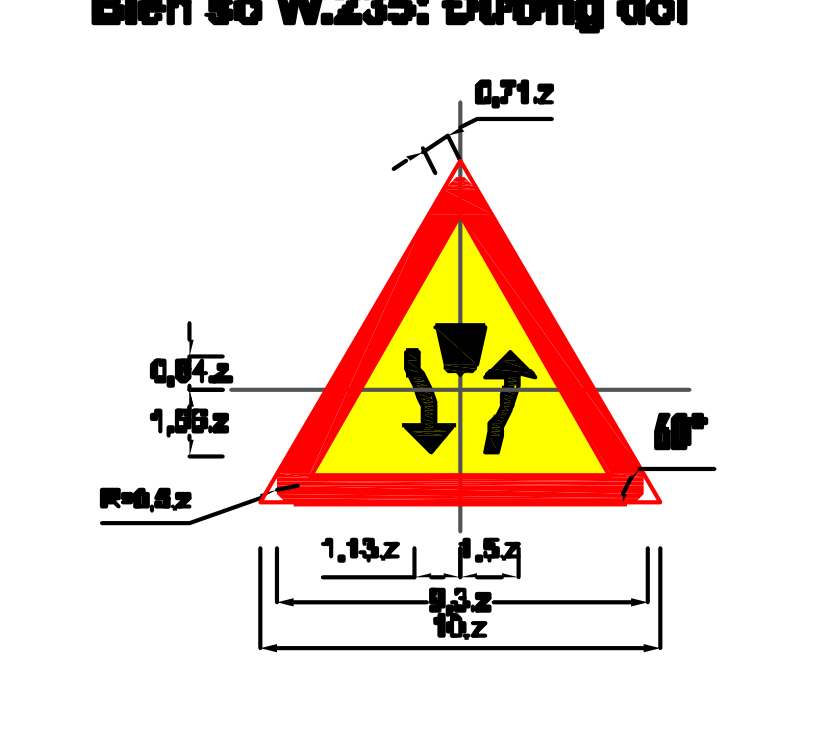

- Biển số W.235: Đường đôi;

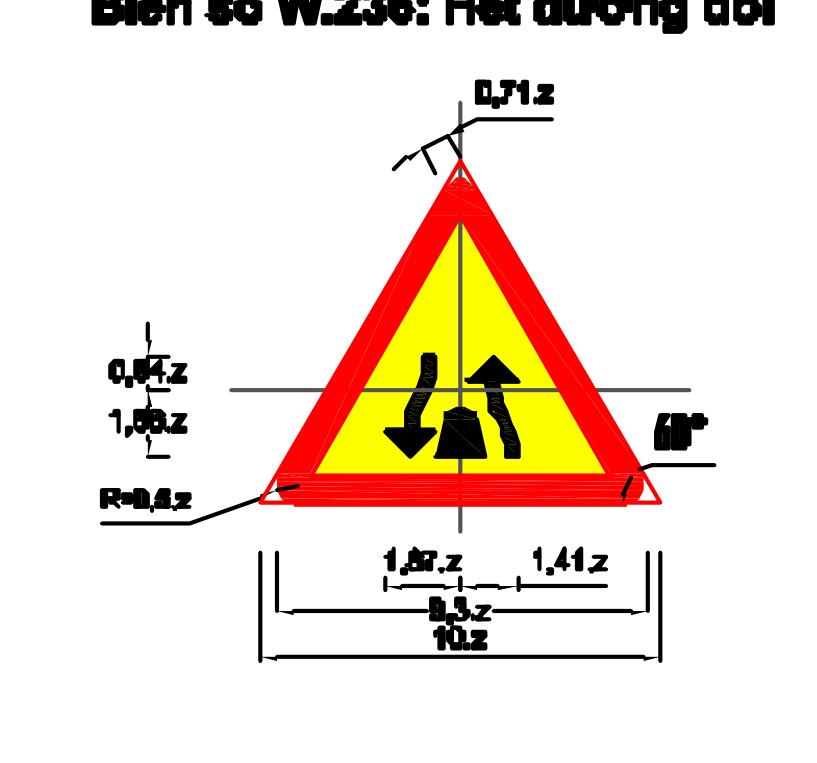

- Biển số W.236: Kết thúc đường đôi;

24

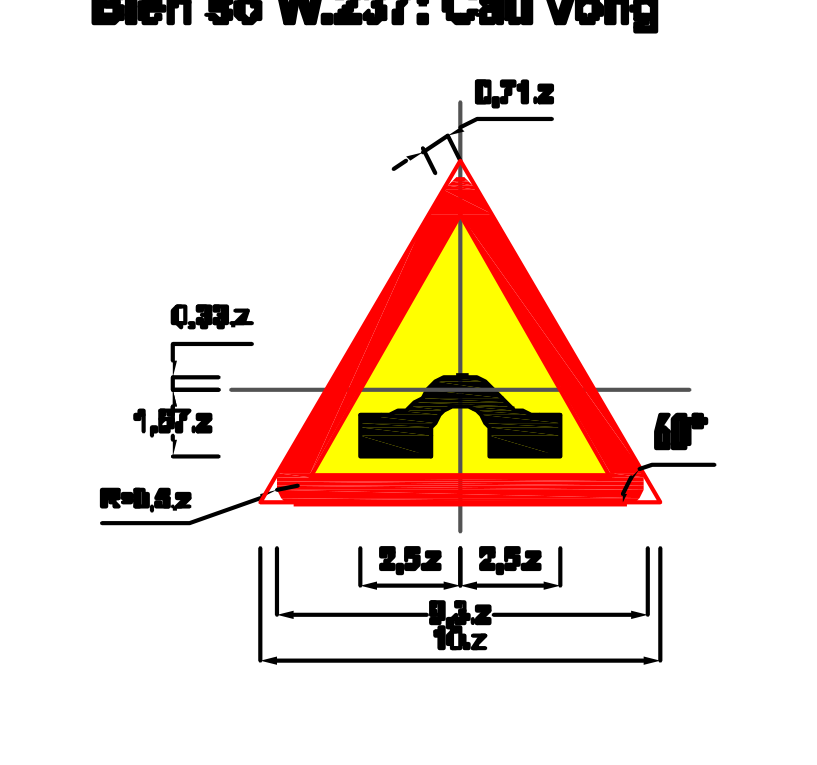

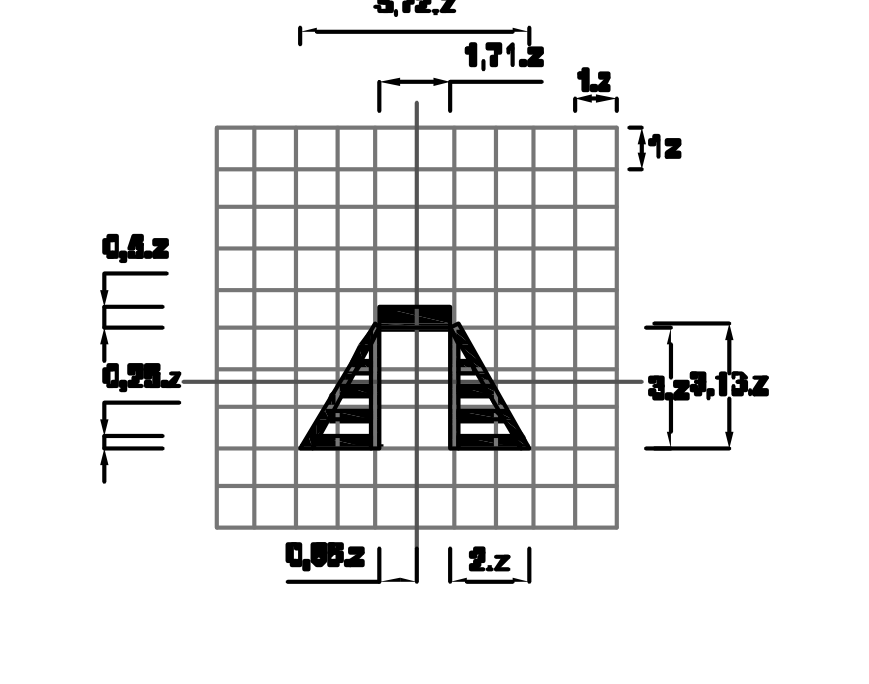

- Biển số W.237: Cầu vồng;

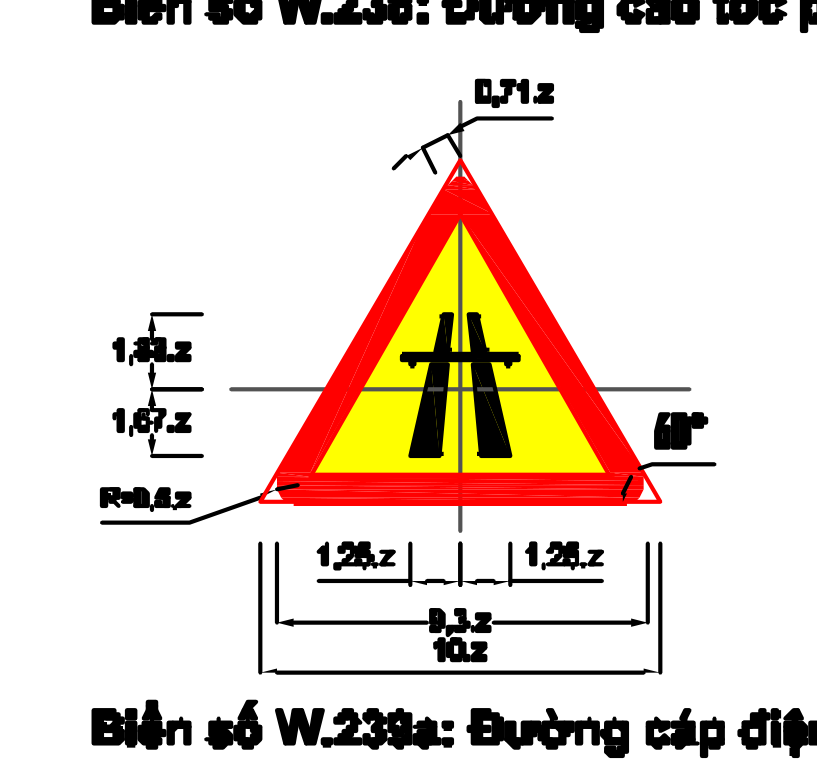

- Biển số W.238: Đường cao tốc phía trước;

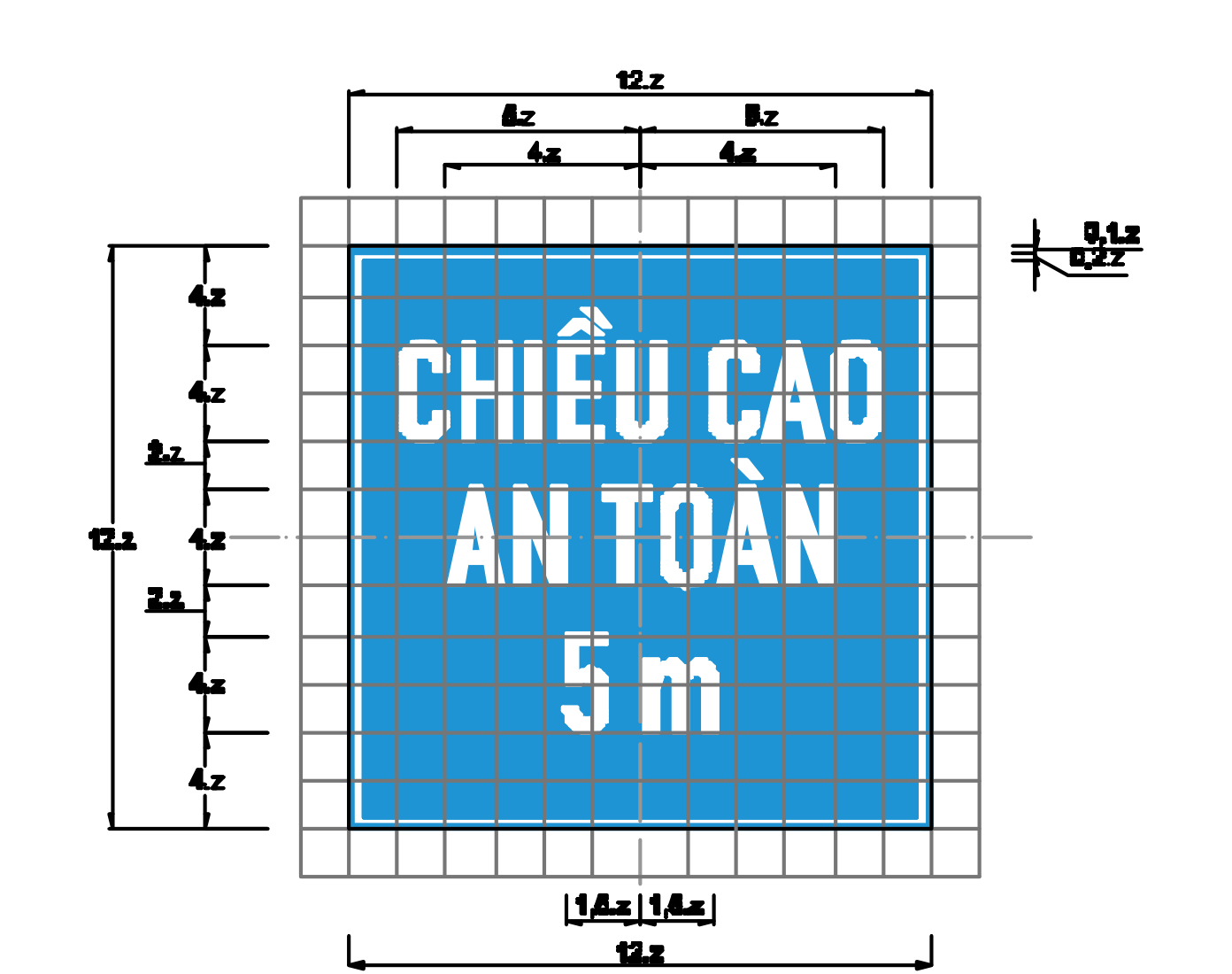

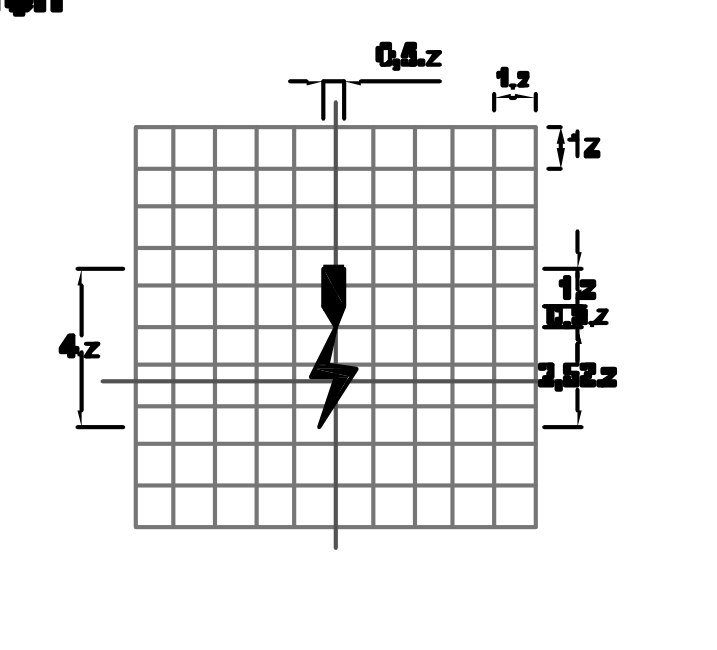

- Biển số W.239a: Đường cáp điện ở phía trên;

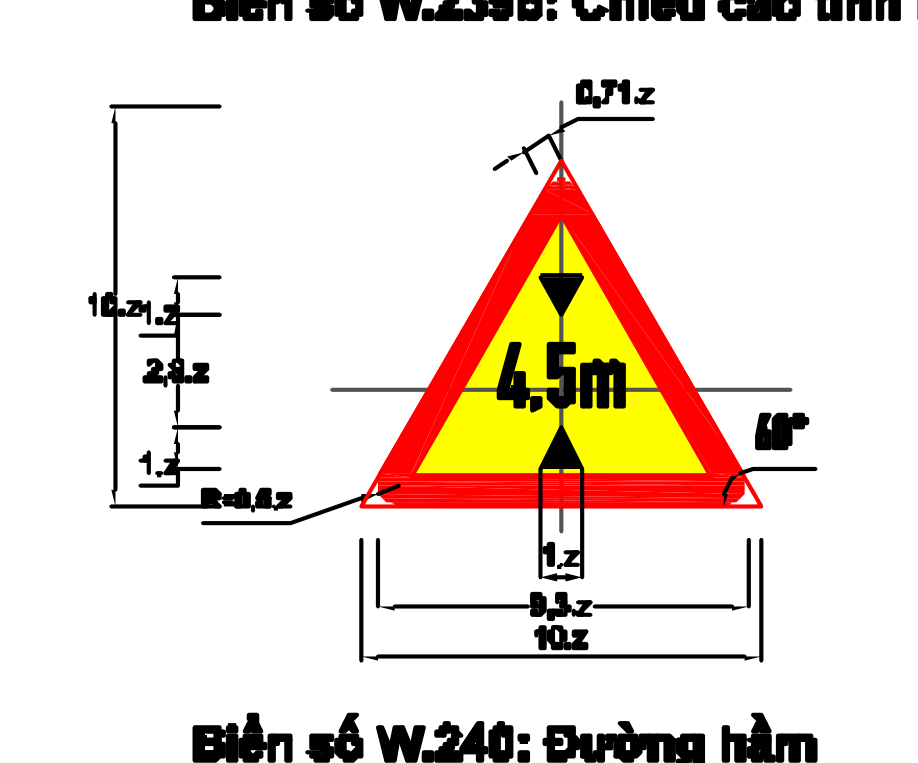

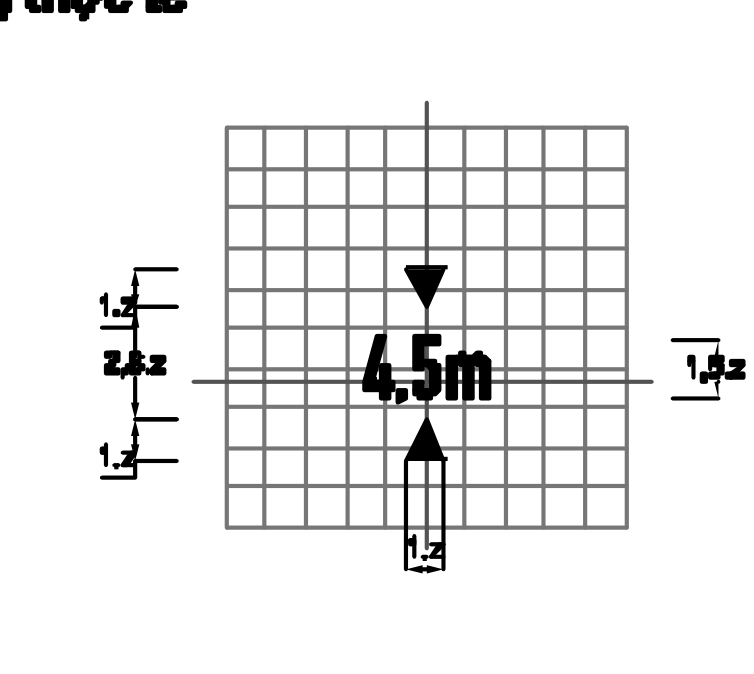

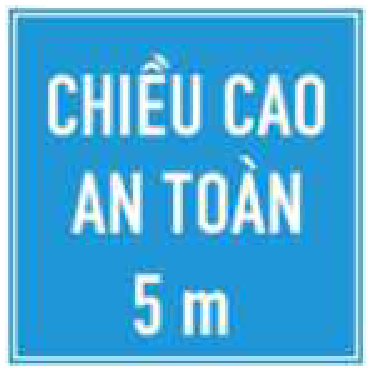

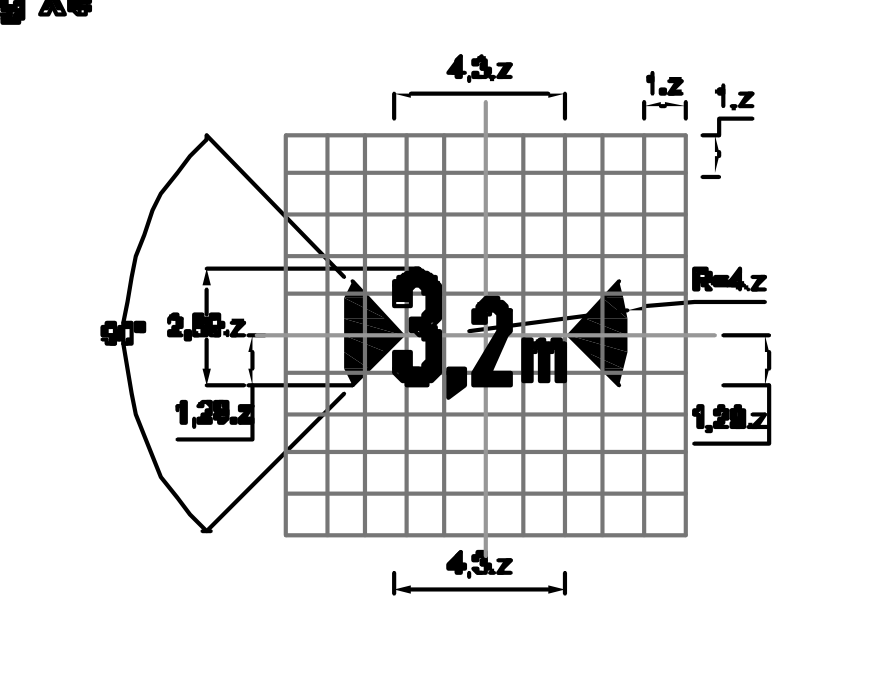

- Biển số W.239b: Chiều cao tĩnh không thực tế;

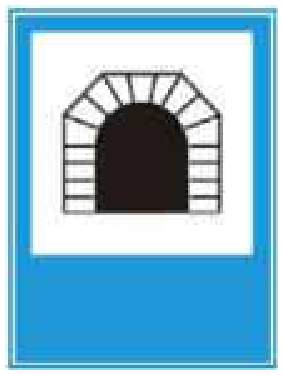

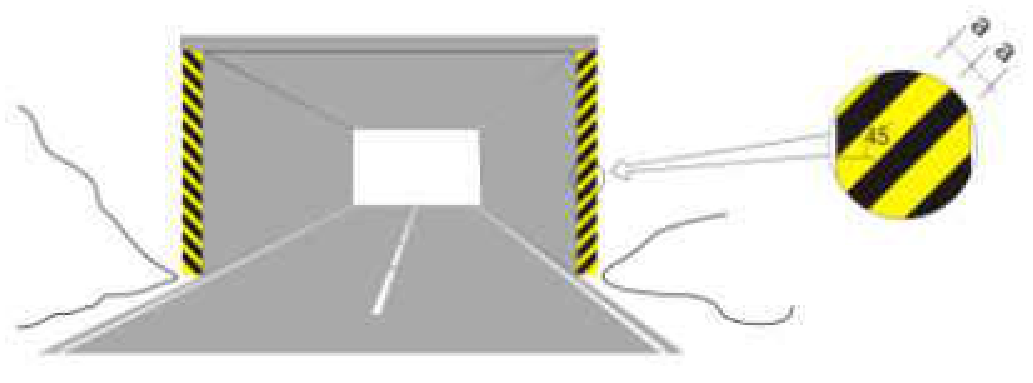

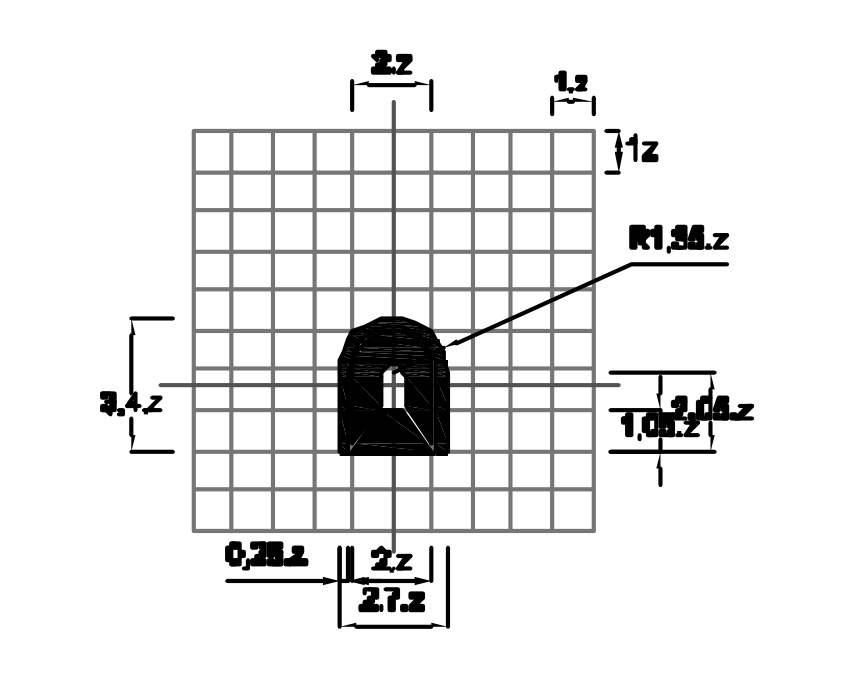

- Biển số W.240: Đường hầm;

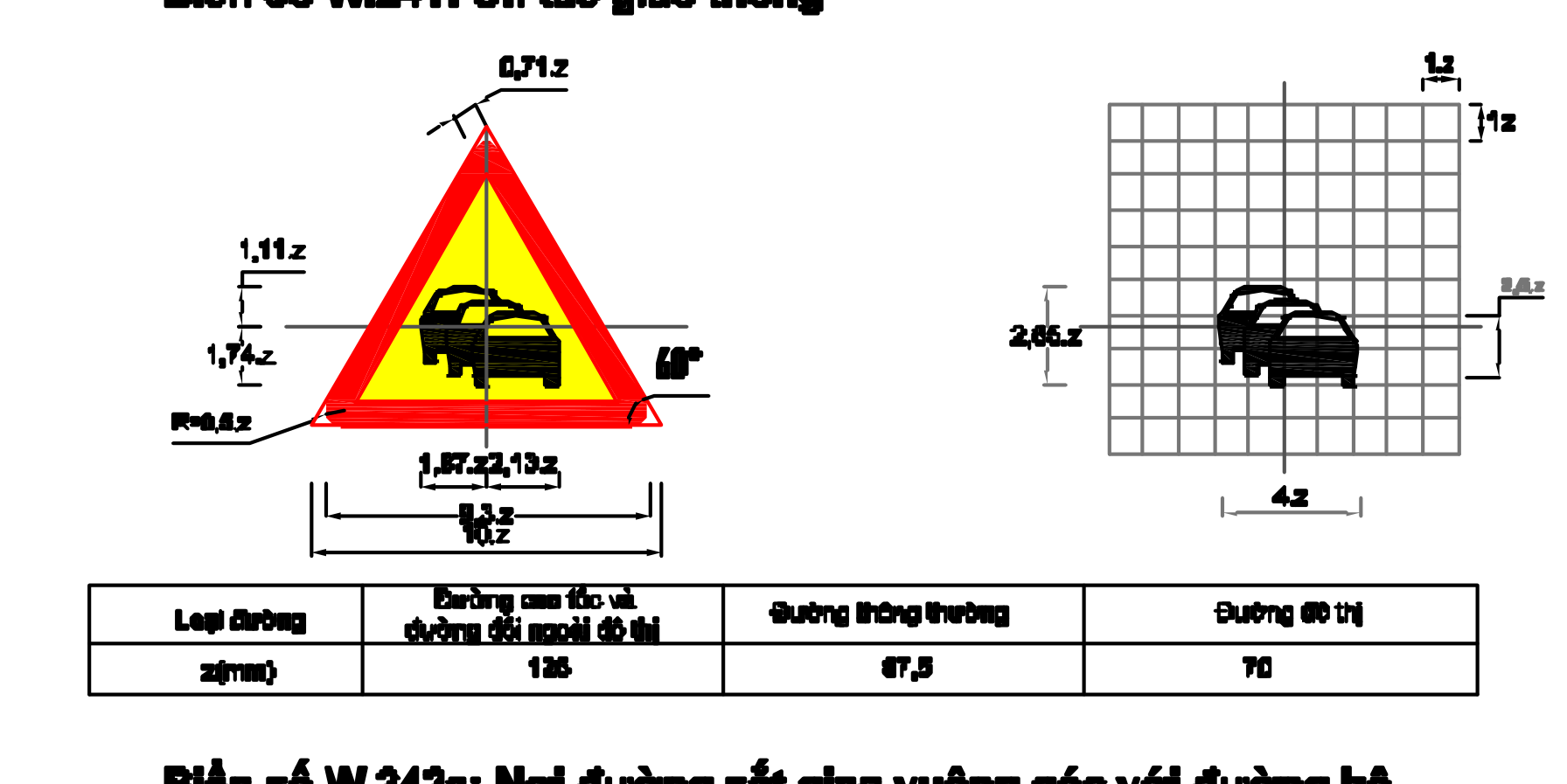

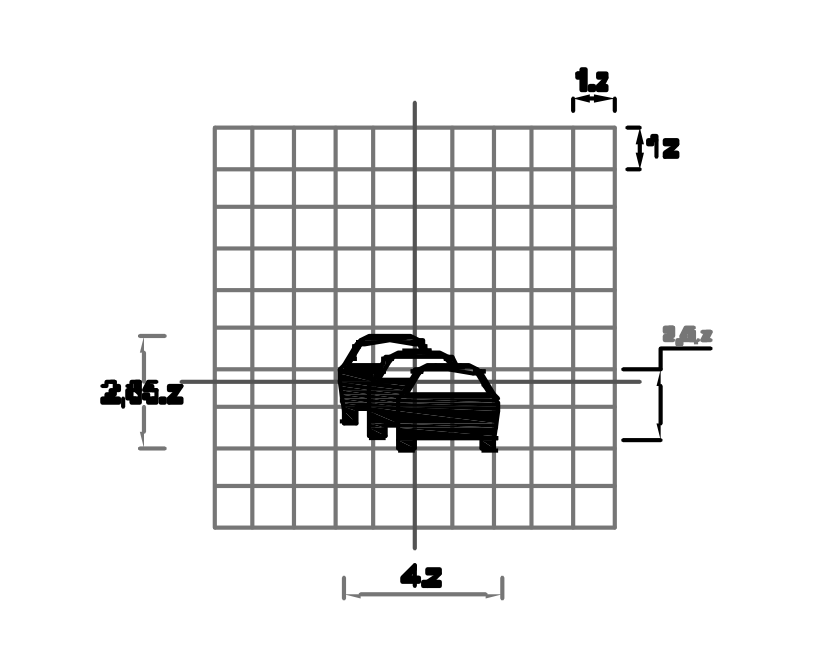

- Biển số W.241: Ùn tắc giao thông;

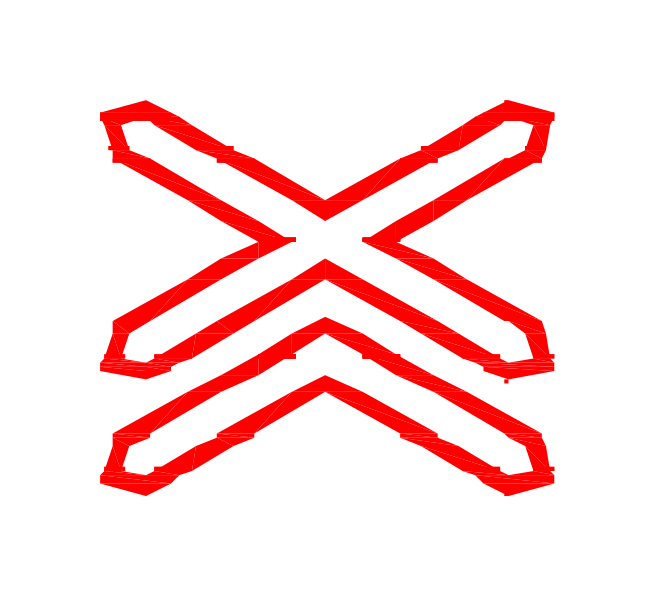

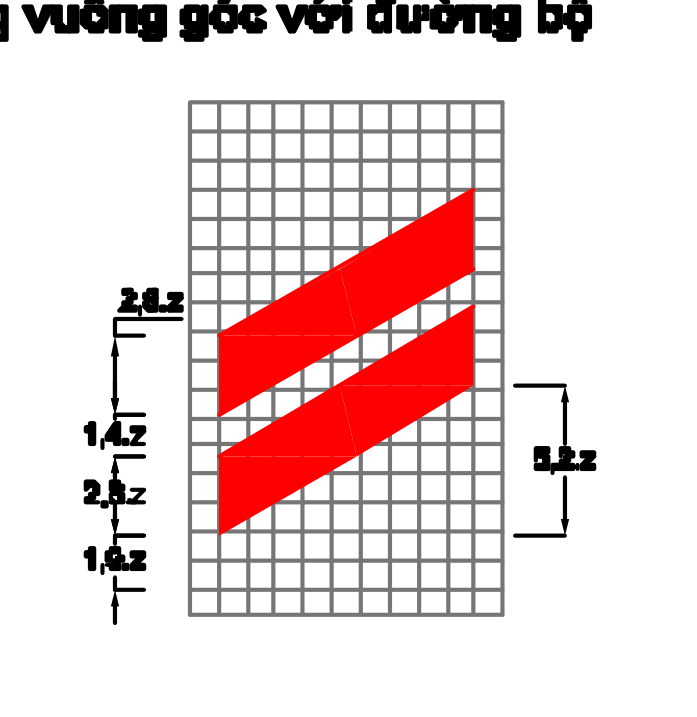

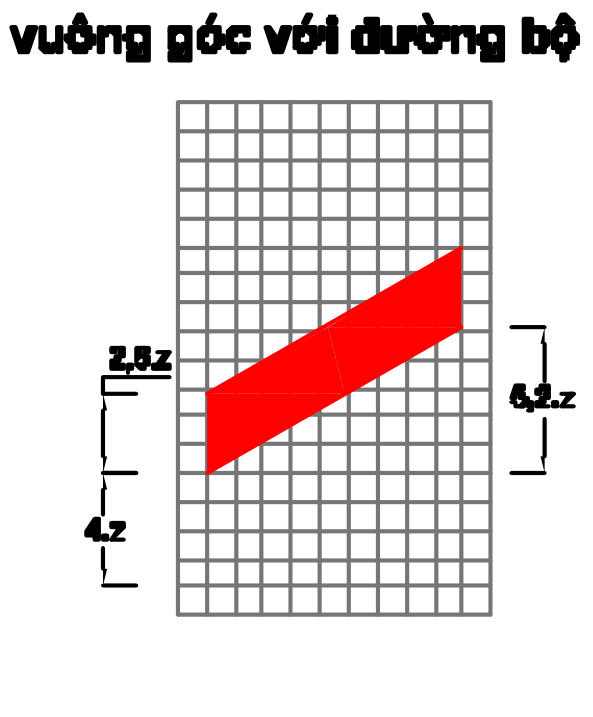

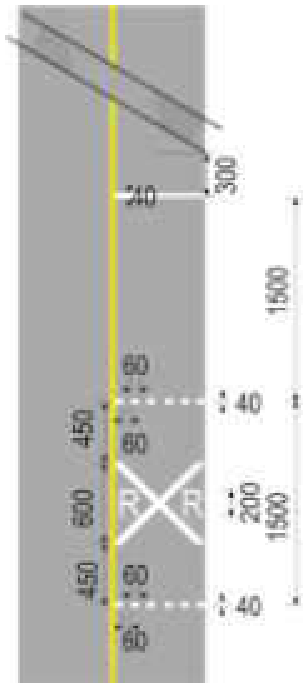

- Biển số W.242(a,b): Nơi đường sắt giao vuông góc với đường bộ;

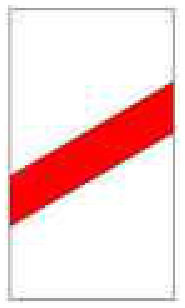

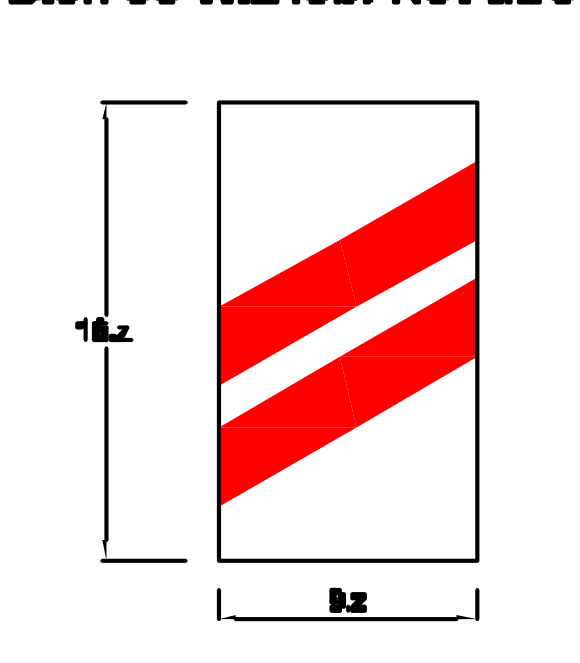

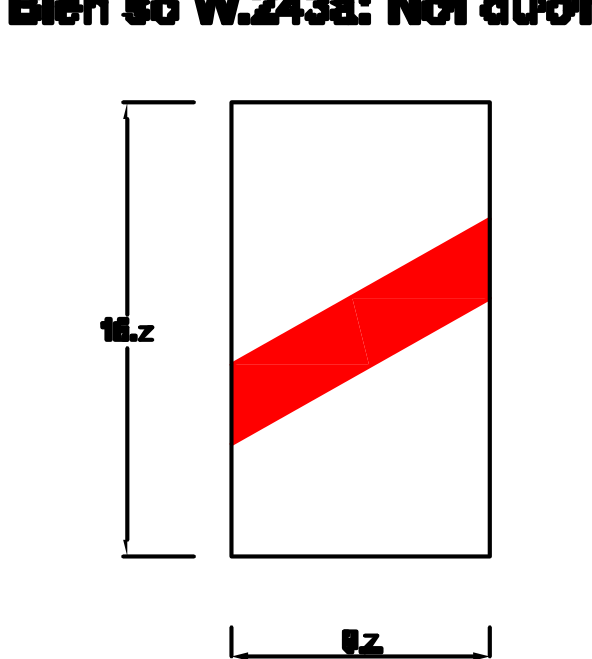

- Biển số W.243(a,b,c): Nơi đường sắt giao không vuông góc với đường bộ;

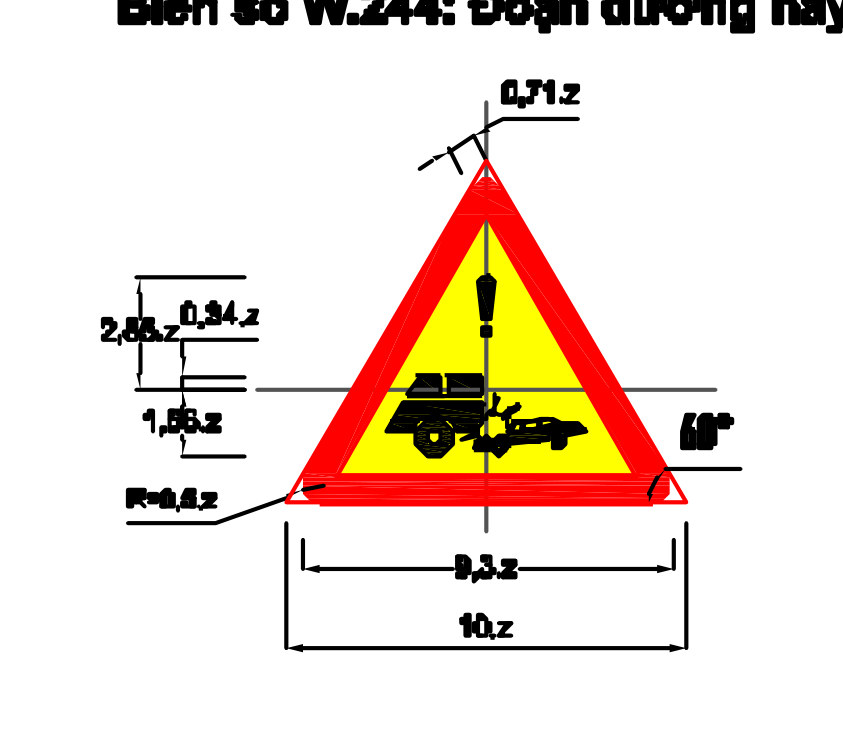

- Biển số W.244: Đoạn đường hay xảy ra tai nạn;

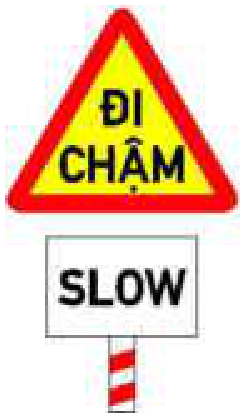

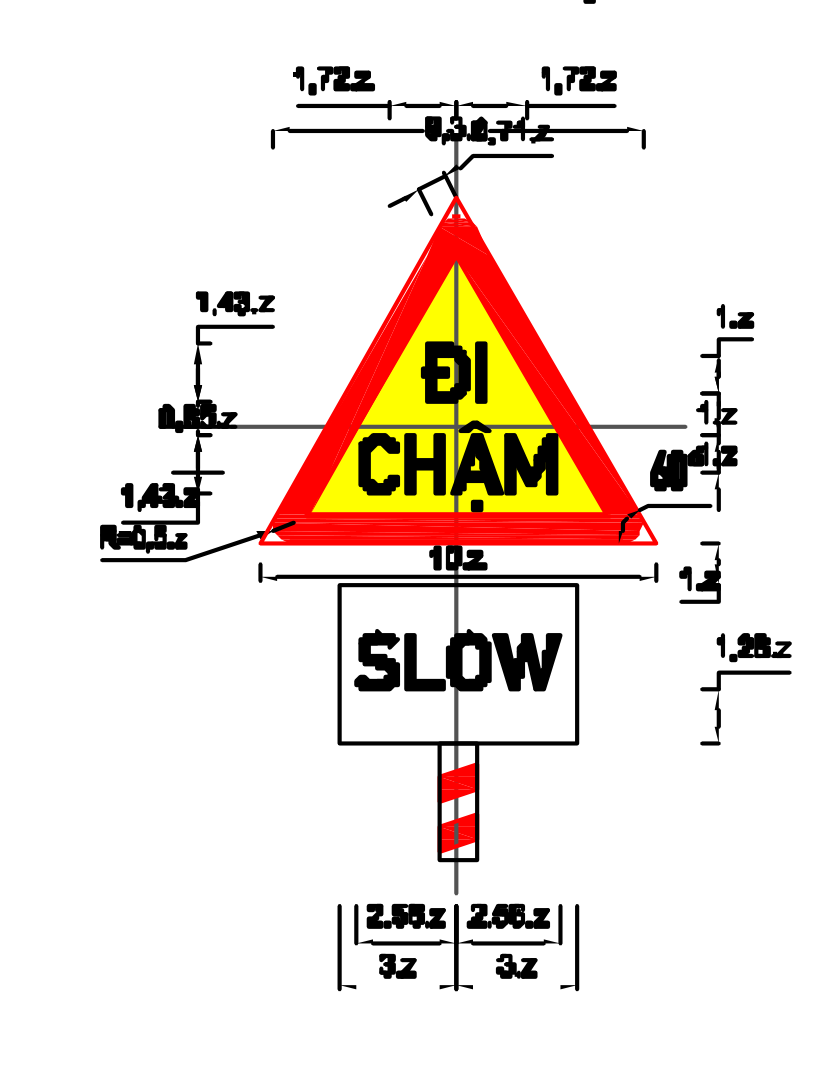

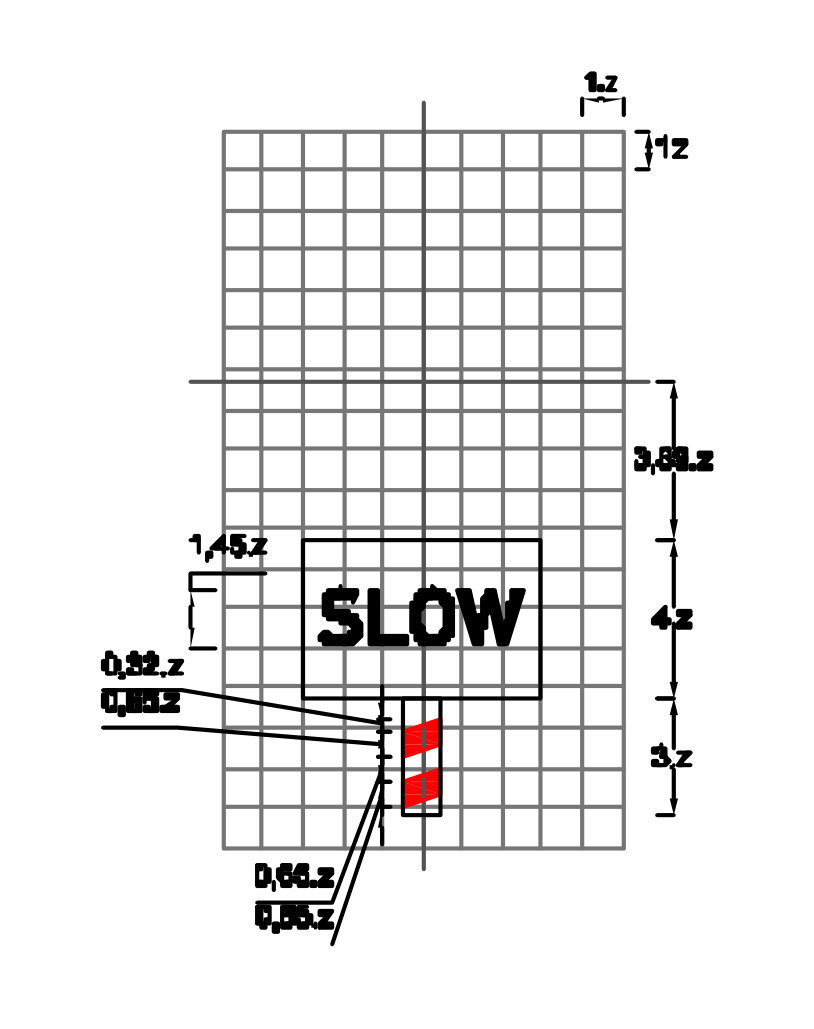

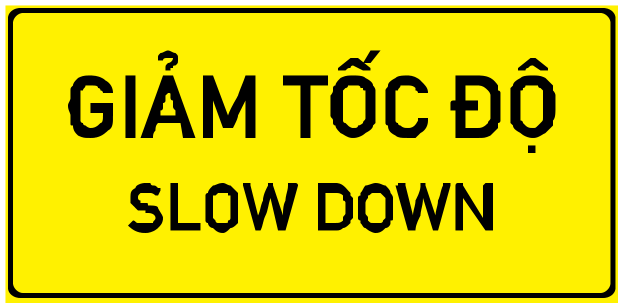

- Biển số W.245(a,b): Đi chậm (a), Đi chậm có chỉ dẫn tiếng Anh (b);

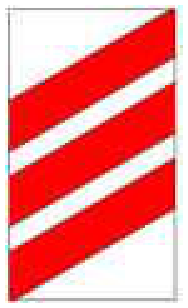

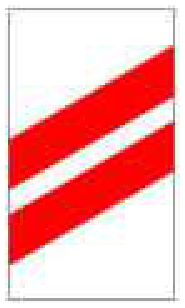

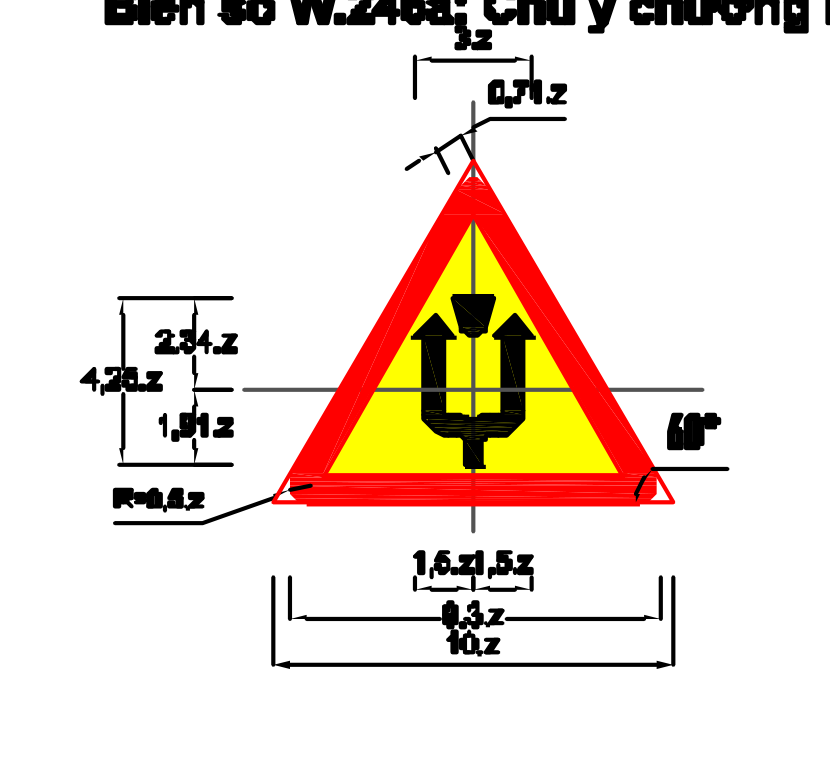

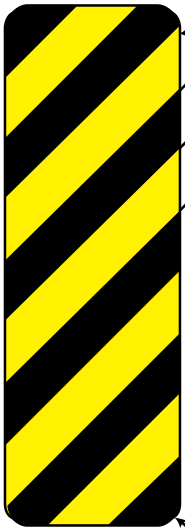

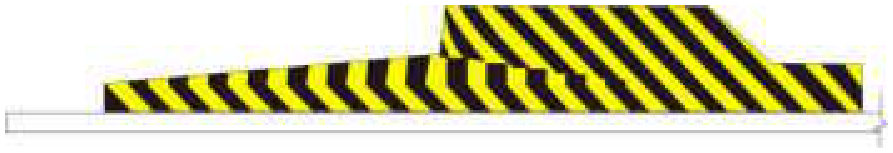

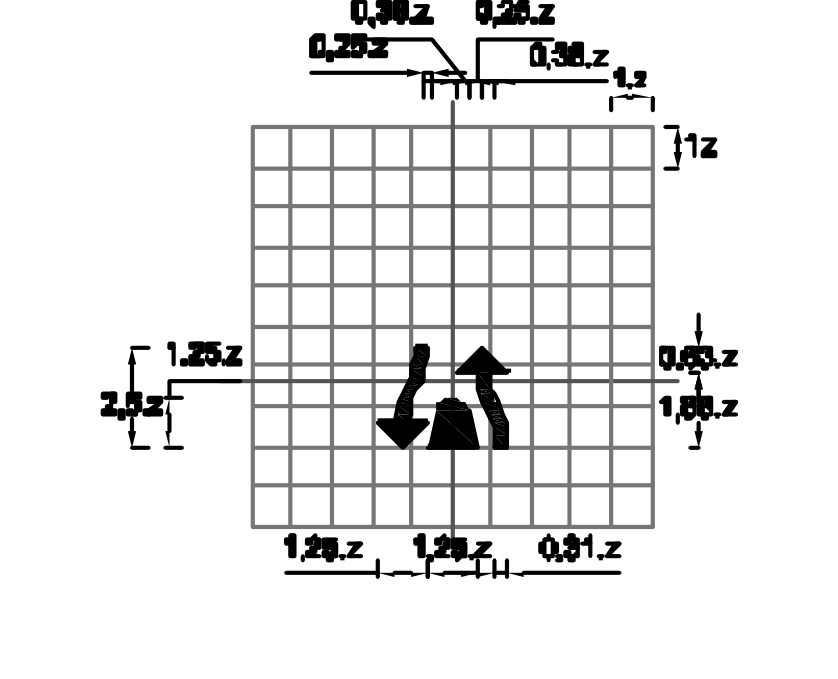

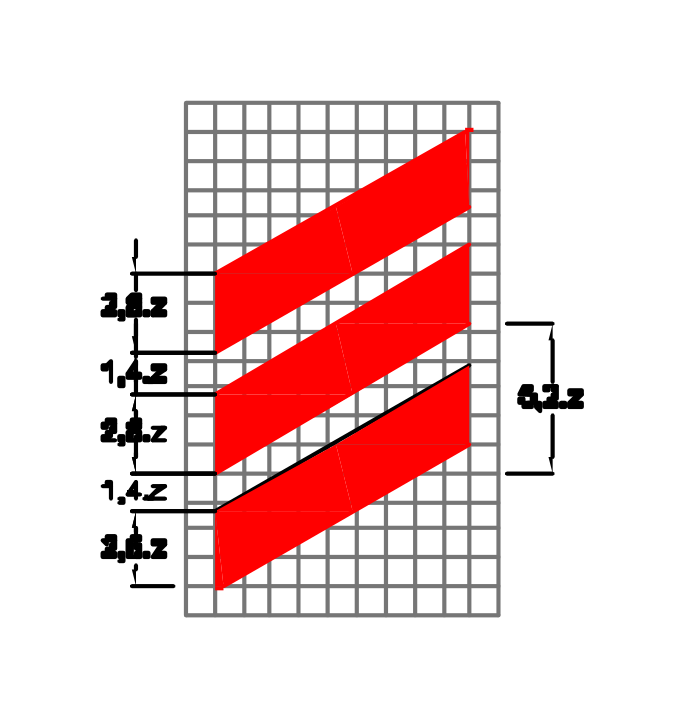

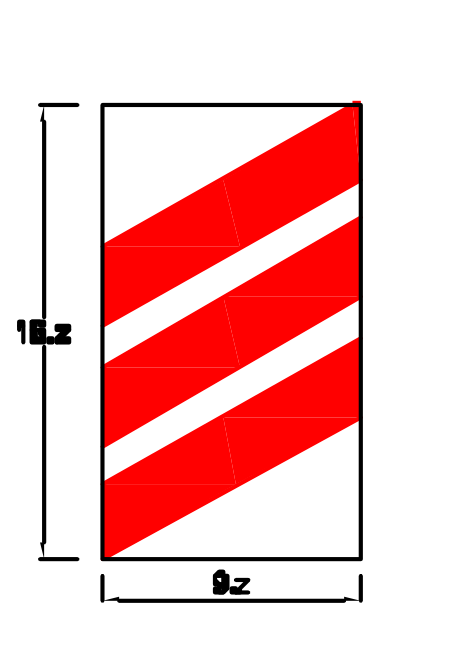

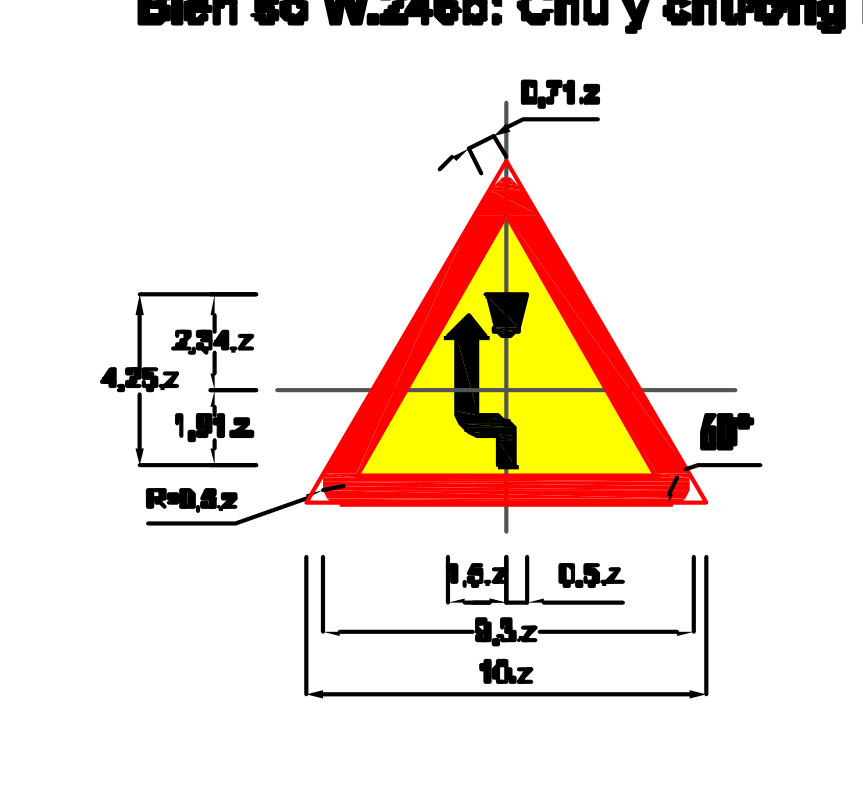

- Biển số W.246(a,b,c): Chú ý chướng ngại vật;

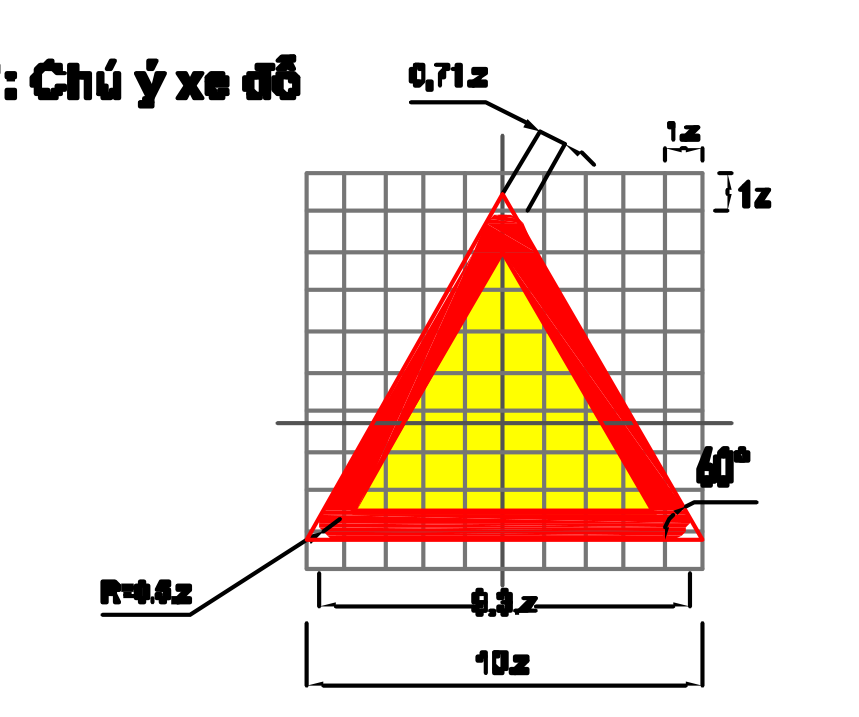

- Biển số W.247: Chú ý xe đỗ.

28.2. Ý nghĩa sử dụng từng biển được giải thích chi tiết ở Phụ lục C.

Điều 29. Kích thước, hình dạng và màu sắc của biển báo nguy hiểm

29.1. Biển báo nguy hiểm hoặc cảnh báo chủ yếu có hình tam giác đều, ba đỉnh

lượn tròn; một cạnh nằm ngang, đỉnh tương ứng hướng lên trên, trừ biển số W.208 "Giao

nhau với đường ưu tiên" thì đỉnh tương ứng hướng xuống dưới.

29.2. Kích thước cụ thể của hình vẽ và màu sắc được quy định chi tiết ở Điều 12,

Điều 13 và Phụ lục C của Quy chuẩn này.

Điều 30. Vị trí đặt biển báo nguy hiểm và cảnh báo theo chiều đi và hiệu lực

tác dụng của biển

30.1. Biển báo nguy hiểm và cảnh báo được đặt trước nơi định báo một khoảng

cách phù hợp với phương tiện tham gia giao thông và thực tế hiện trường đảm bảo dễ

quan sát, không ảnh hưởng tới tầm nhìn.

30.2. Khoảng cách từ biển đến nơi định báo nên thống nhất trên cả đoạn đường có

tốc độ trung bình xe như nhau. Trường hợp đặc biệt cần thiết, có thể đặt biển xa hoặc gần

hơn, cần thiết có thêm biển phụ số S.502 "Khoảng cách đến đối tượng báo hiệu".

30.3. Biển số W.208 “Giao nhau với đường ưu tiên”: trong khu đông dân cư đặt

trực tiếp trước vị trí giao nhau với đường ưu tiên, ngoài khu đông dân cư thì tùy theo

khoảng cách đặt xa hay gần vị trí giao nhau với đường ưu tiên mà có thêm biển phụ số

S.502.

30.4. Mỗi kiểu biển báo báo một yếu tố nguy hiểm có thể xảy ra ở một vị trí hoặc

một đoạn đường. Nếu yếu tố nguy hiểm xảy ra trên một đoạn đường, đặt biển phụ số

S.501 "Phạm vi tác dụng của biển" để chỉ rõ chiều dài đoạn đường nguy hiểm bên dưới

các biển số W.202(a,b), W.219, W.220, W.221a, W.225, W.228, W.231, W.232. Nếu chiều

dài có cùng yếu tố nguy hiểm lớn thì đặt biển nhắc lại kèm biển phụ số S.501 ghi chiều dài

yếu tố nguy hiểm còn lại tiếp đó.

30.5. Hạn chế sử dụng biển báo nguy hiểm và cảnh báo tràn lan nếu các tính chất

không thực sự gây nguy hiểm cho người tham gia giao thông.

30.6. Trong phạm vi những đoạn đường hạn chế tốc độ:

25

30.6.1. Trường hợp chỗ ngoặt nguy hiểm đã có biển hạn chế tốc độ tối đa nhỏ hơn

hoặc bằng 40 km/h thì không phải đặt biển báo chỗ ngoặt nguy hiểm (biển số W.201 (a,b)

và biển số W.202 (a,b));

30.6.2. Trường hợp đường xấu, trơn, không bằng phẳng, nếu đã đặt biển hạn chế

tốc độ tối đa dưới 50 km/h thì không phải đặt biển báo về đường không bằng phẳng,

đường trơn (biển số W.221(a,b) và biển số W.222a);

30.6.3. Đường trong khu đông dân cư, tốc độ xe đi chậm, liên tục có đường giao

nhau tại ngã ba, ngã tư thì không nhất thiết đặt biển số W.205(a,b,c,d,e) "Đường giao

nhau".

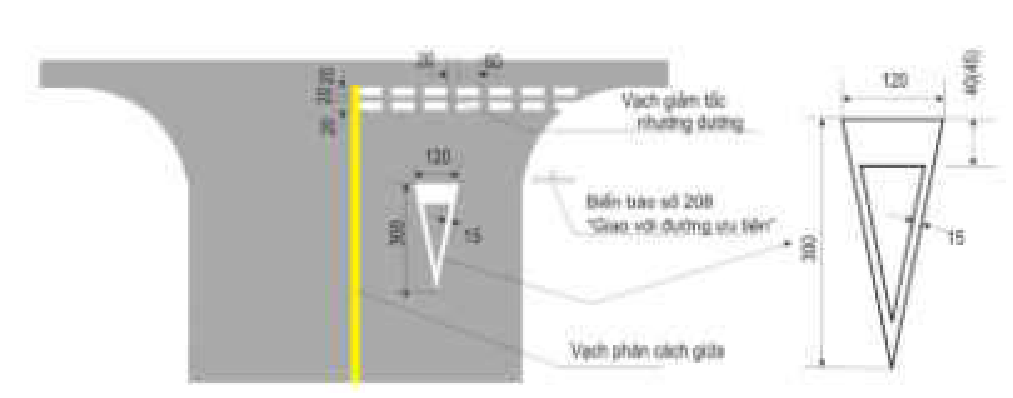

30.7. Tại các nơi đường được ưu tiên giao với các đường khác mà không được

xem là nơi đường giao nhau theo quy định của Quy chuẩn này thì không cần đặt các biển

W.207, W.208. Tuy nhiên, có thể sử dụng các biển này hoặc sử dụng vạch sơn kiểu mắt

võng khi xử lý vị trí là điểm tiềm ẩn tai nạn giao thông, điểm đen tai nạn giao thông.

CHƯƠNG 6

BIỂN HIỆU LỆNH

Điều 31. Tác dụng của biển hiệu lệnh

Biển hiểu lệnh là biển báo cho người tham gia giao thông biết các điều bắt buộc

phải chấp hành.

Điều 32. Ý nghĩa sử dụng các biển hiệu lệnh

32.1. Biển hiệu lệnh có mã R và R.E với tên các biển như sau:

- Biển số R.122: Dừng lại;

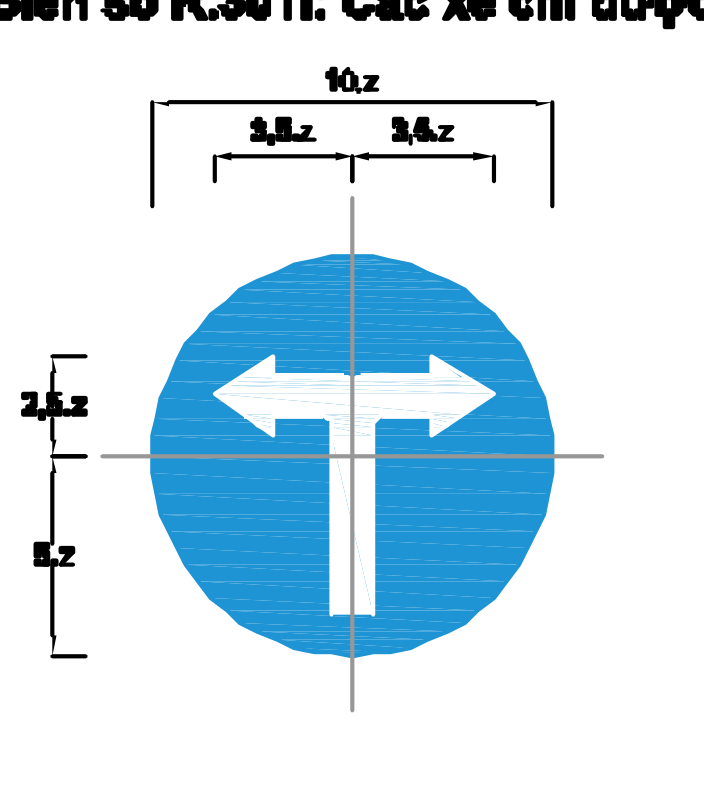

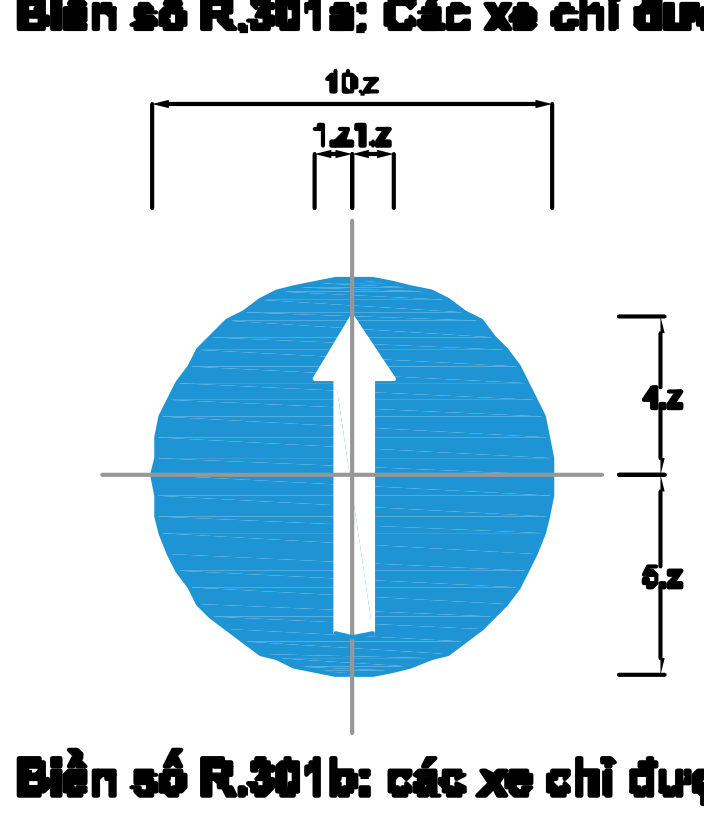

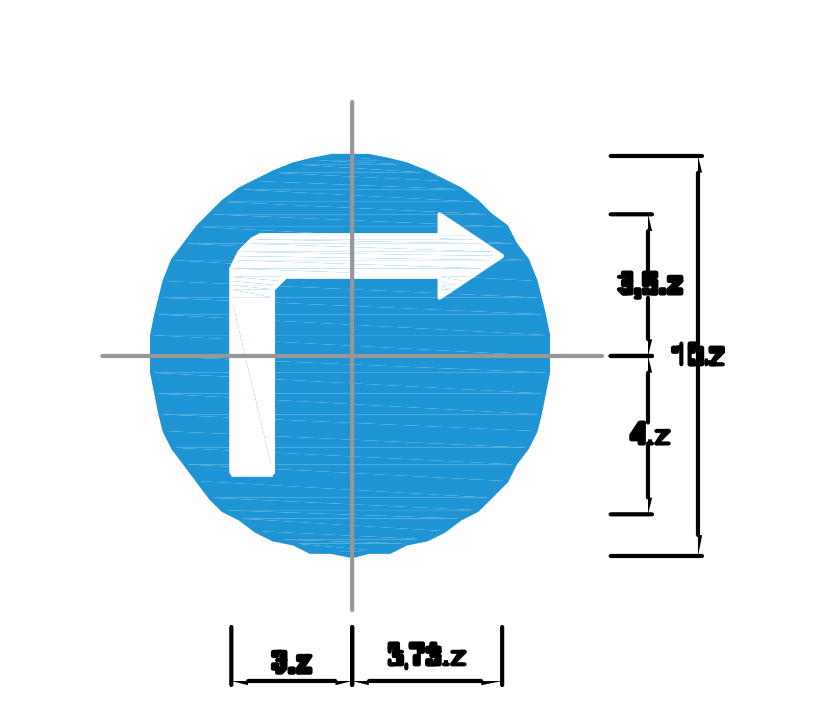

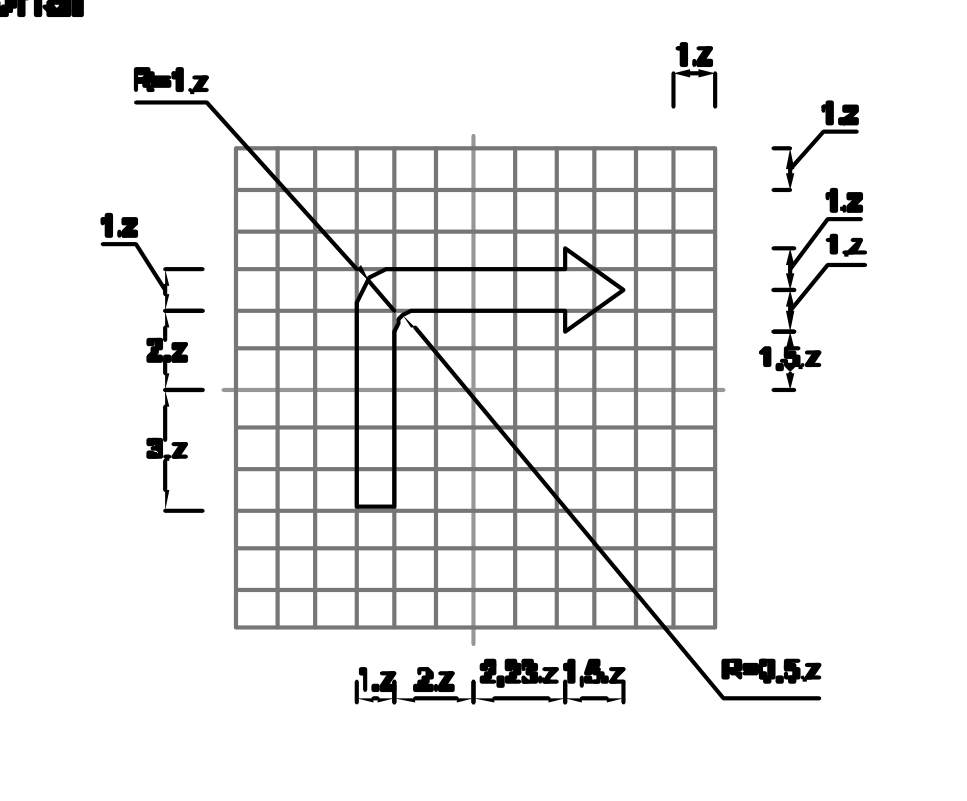

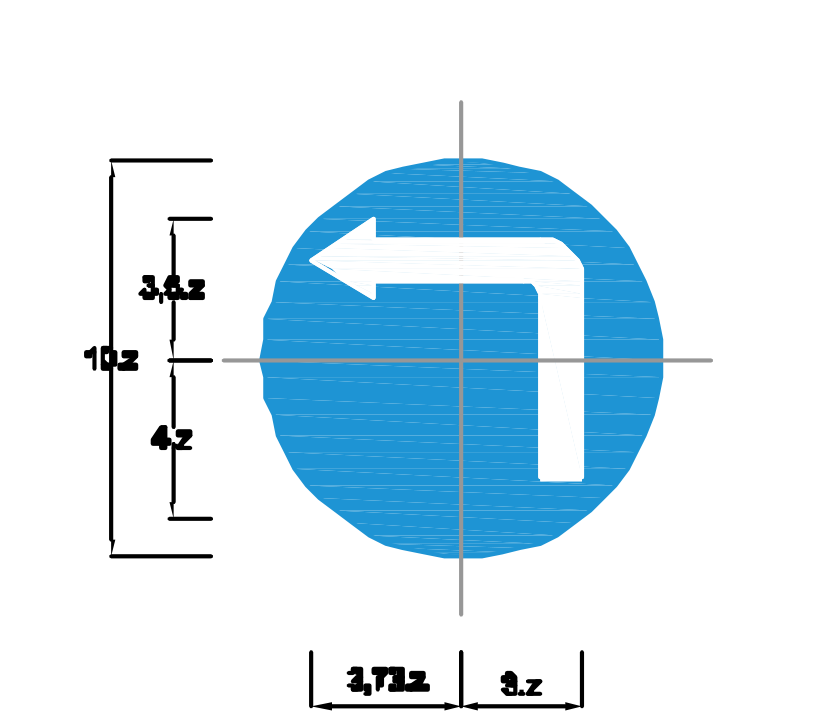

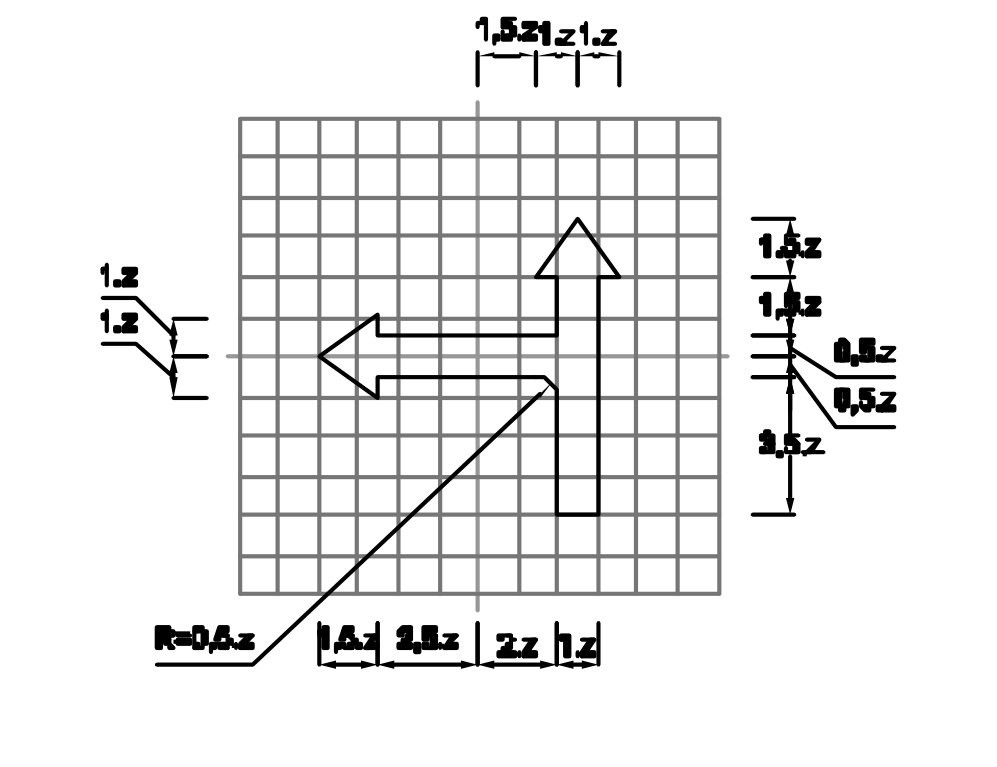

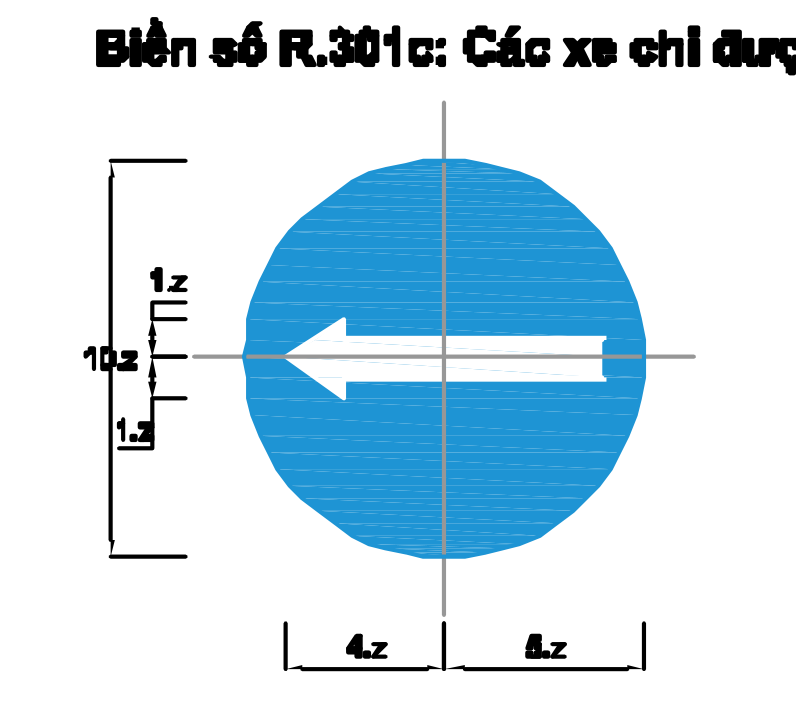

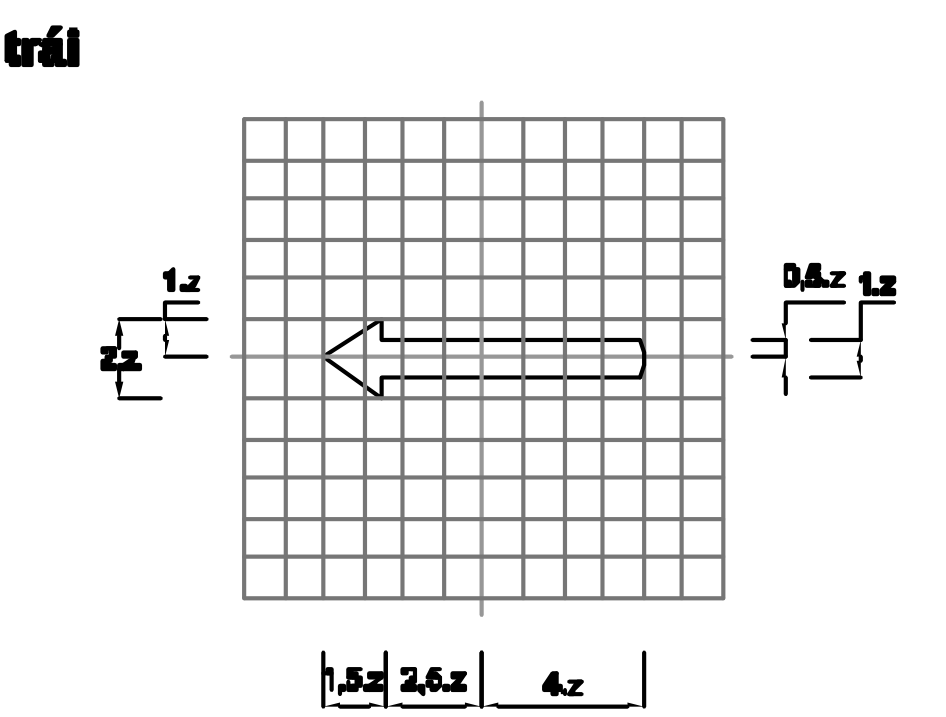

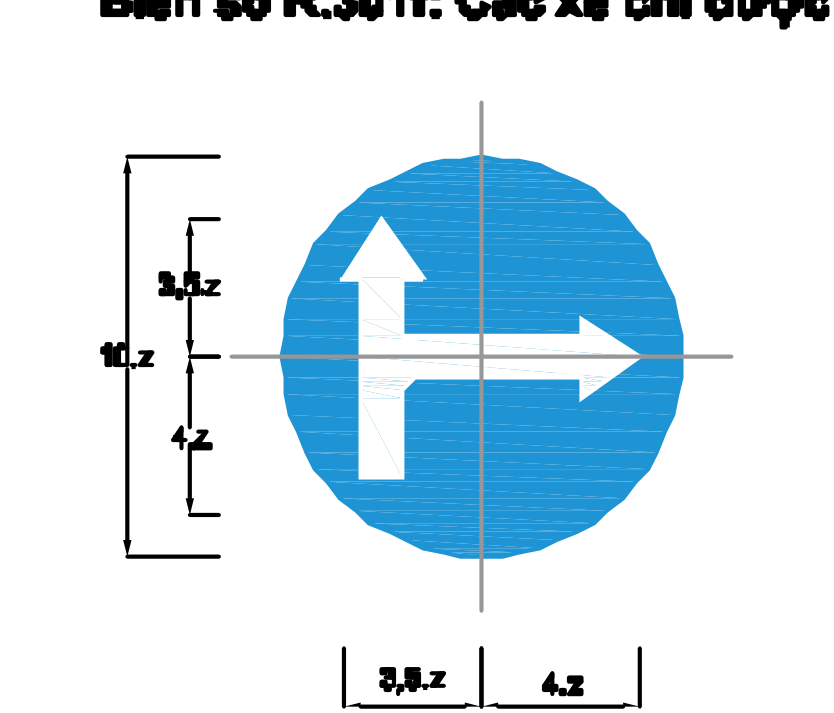

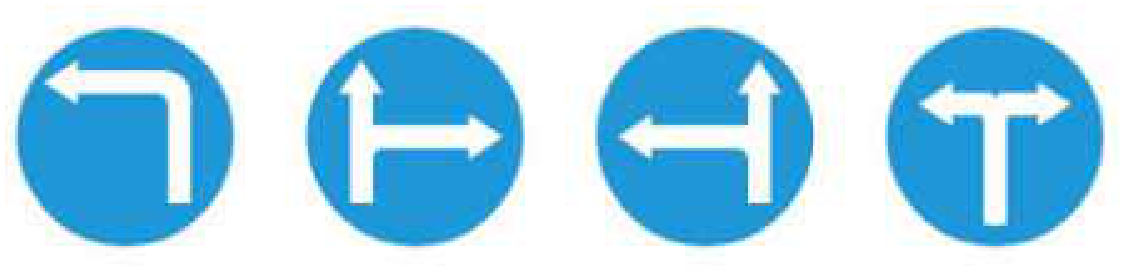

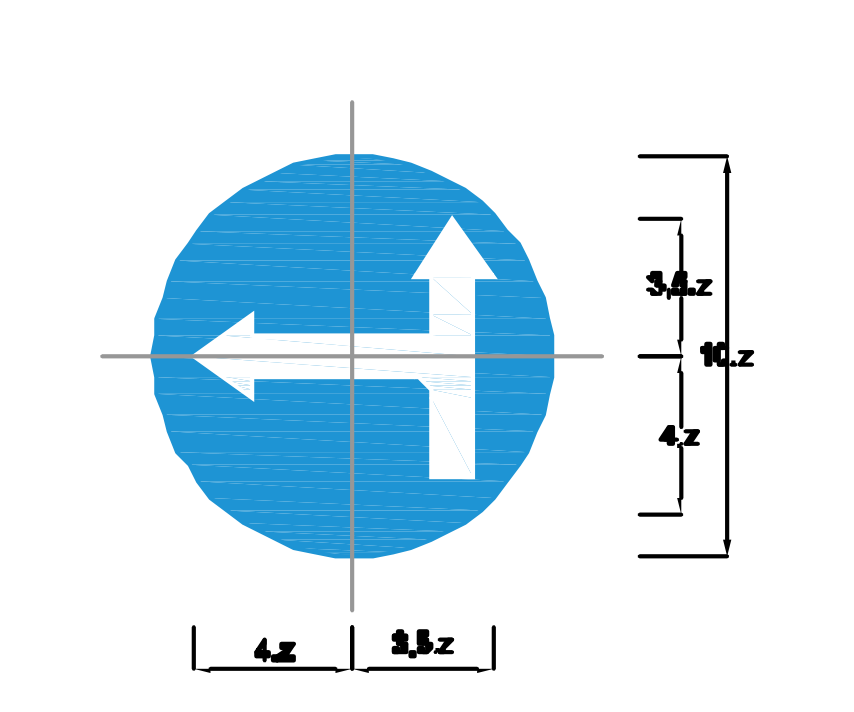

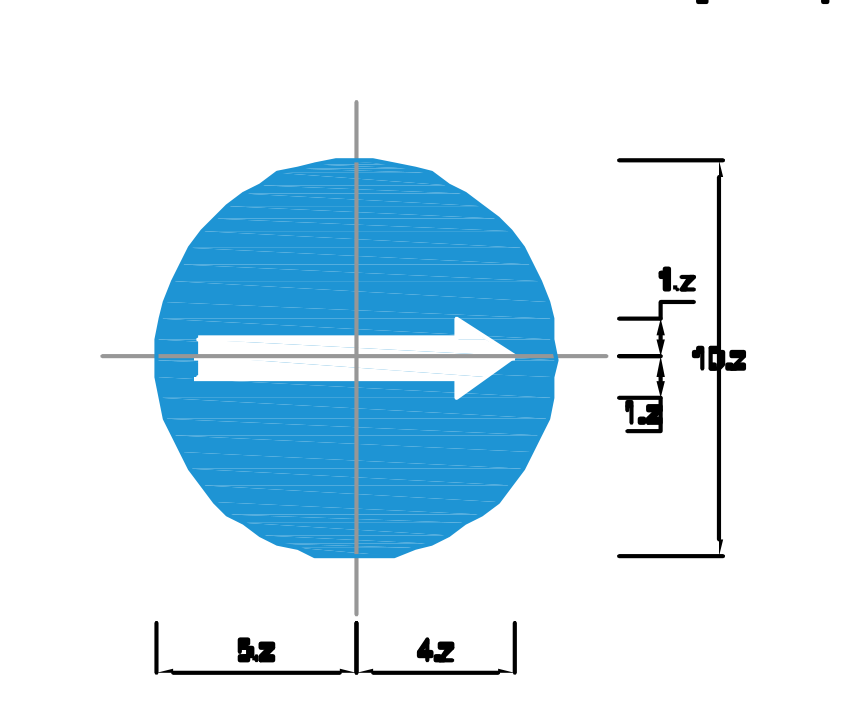

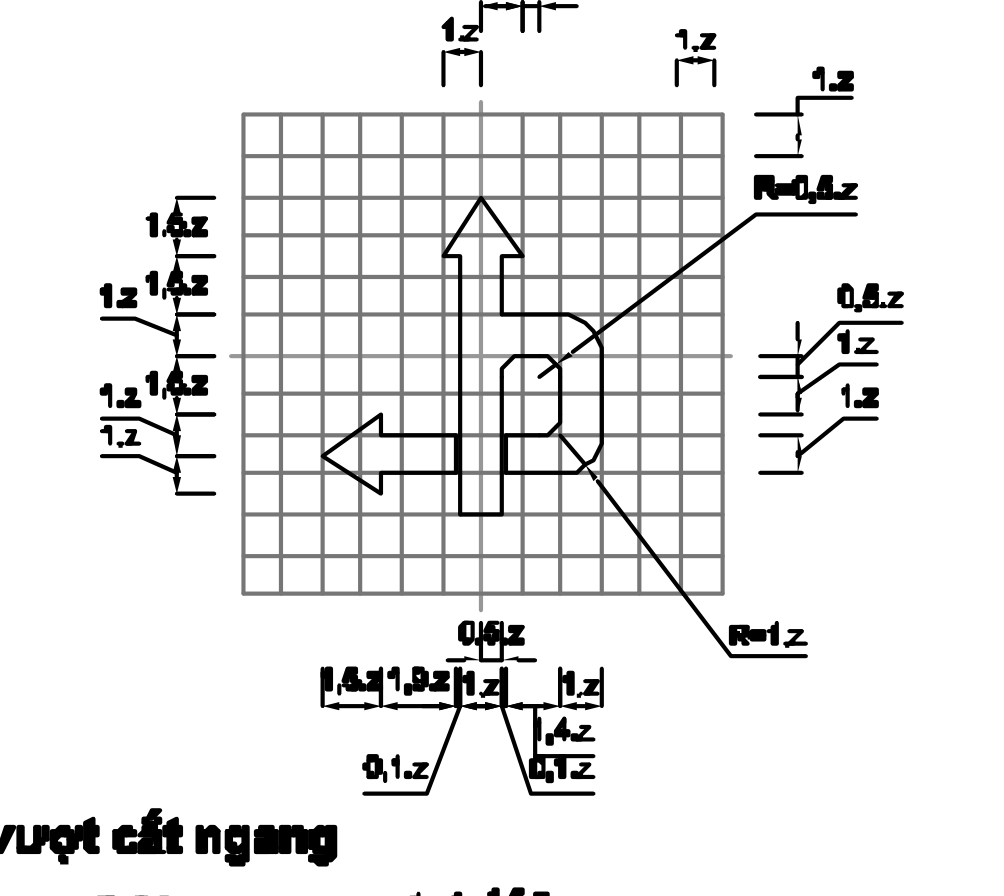

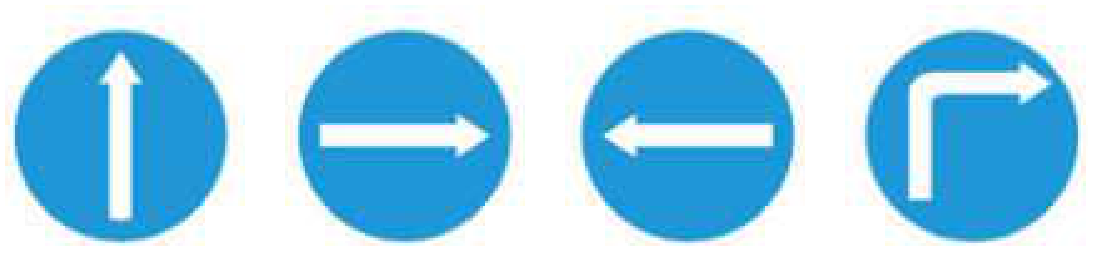

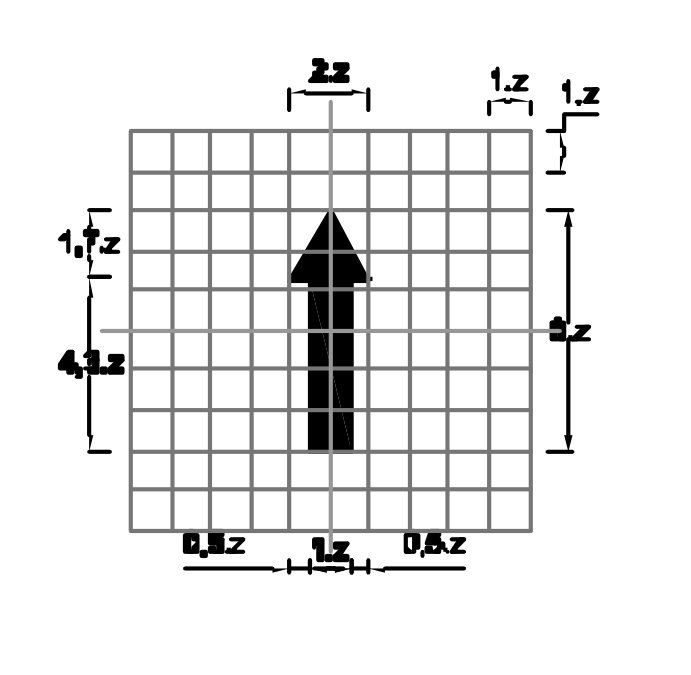

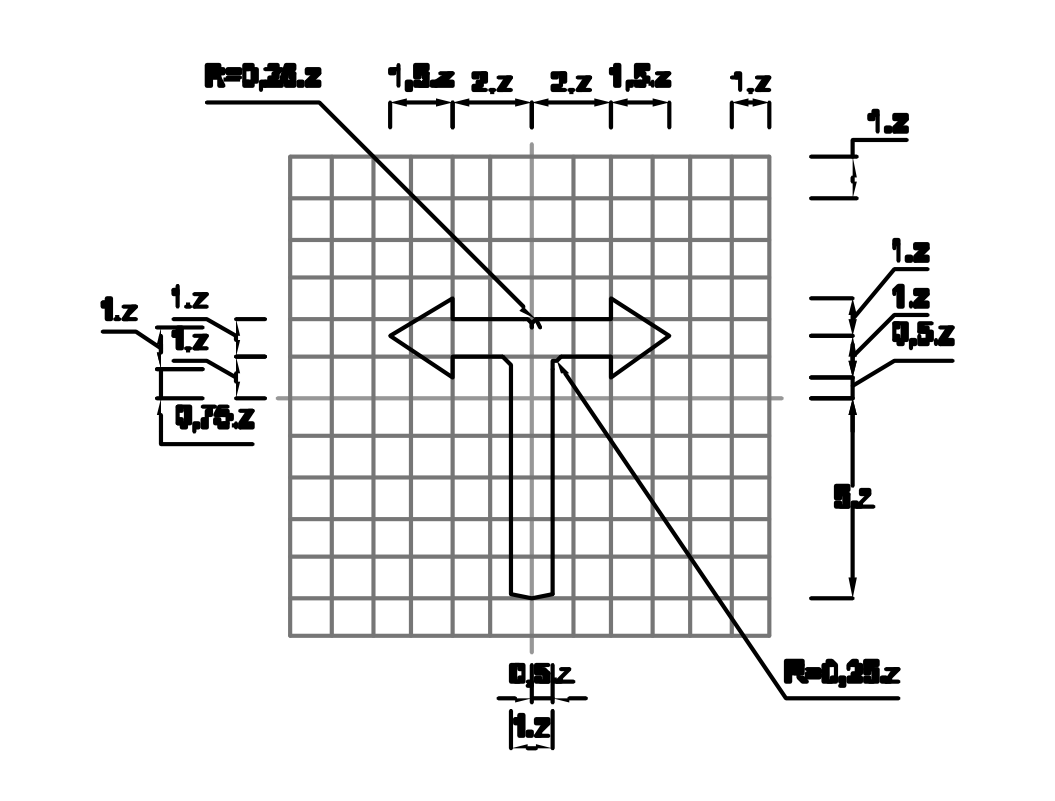

- Biển số R.301(a,b,c,d,e,f,g,h): Hướng đi phải theo;

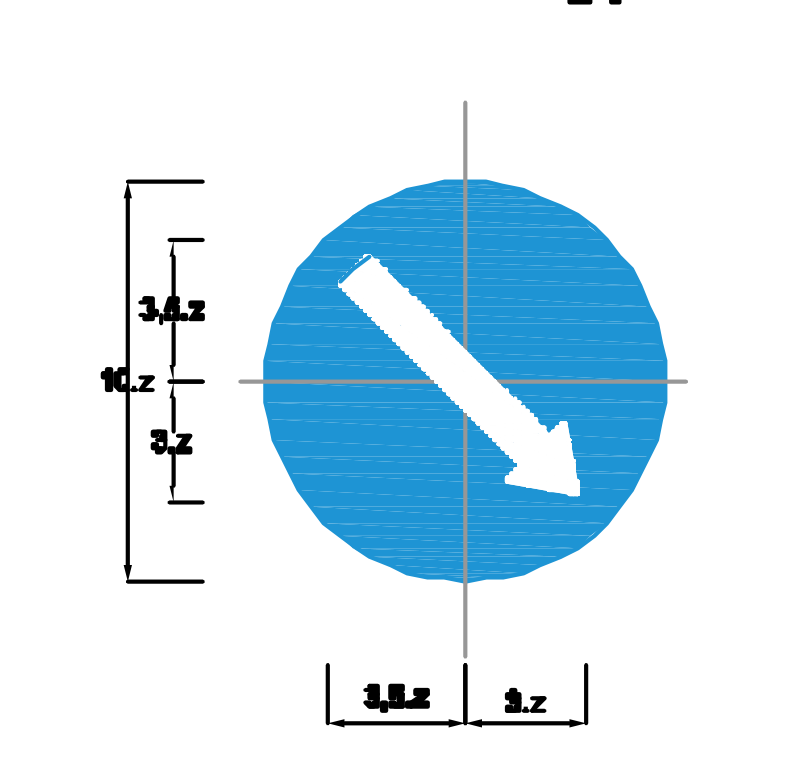

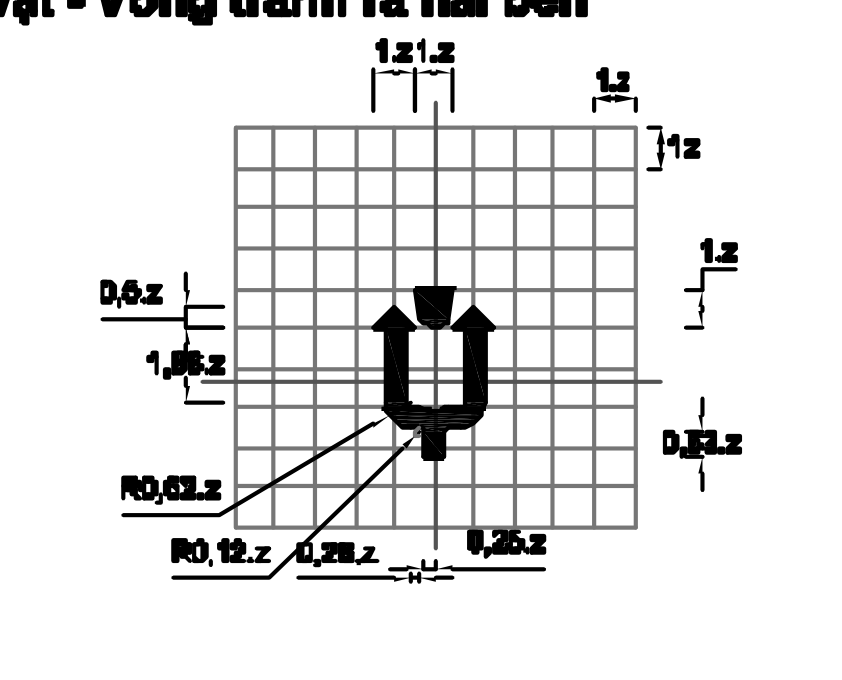

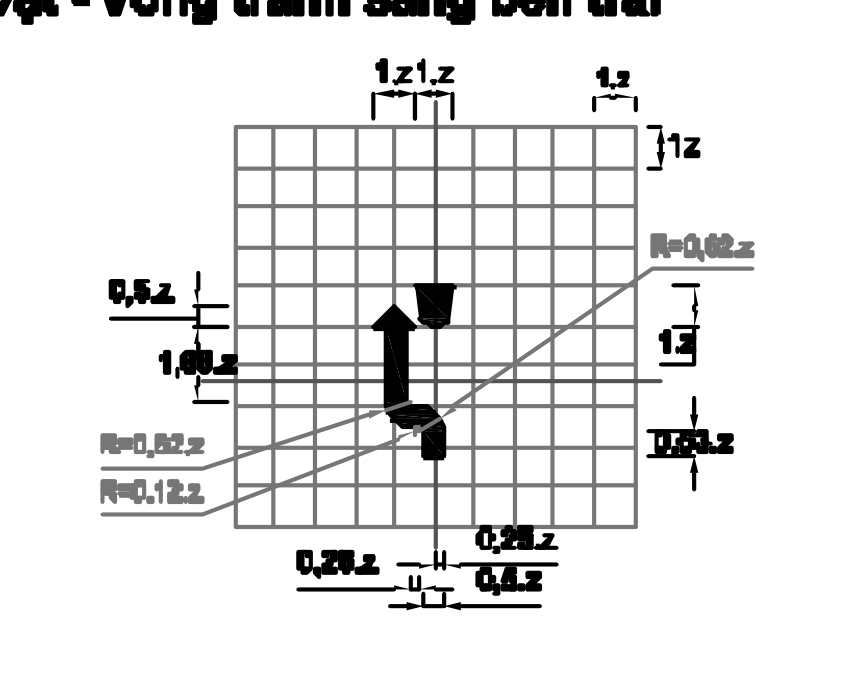

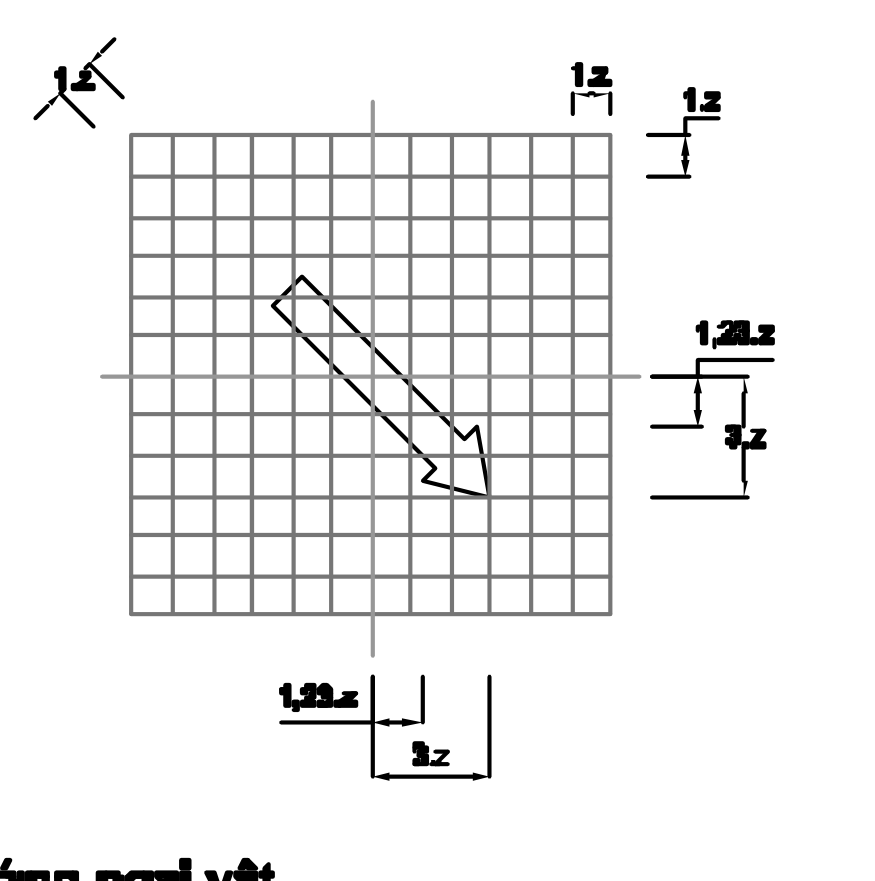

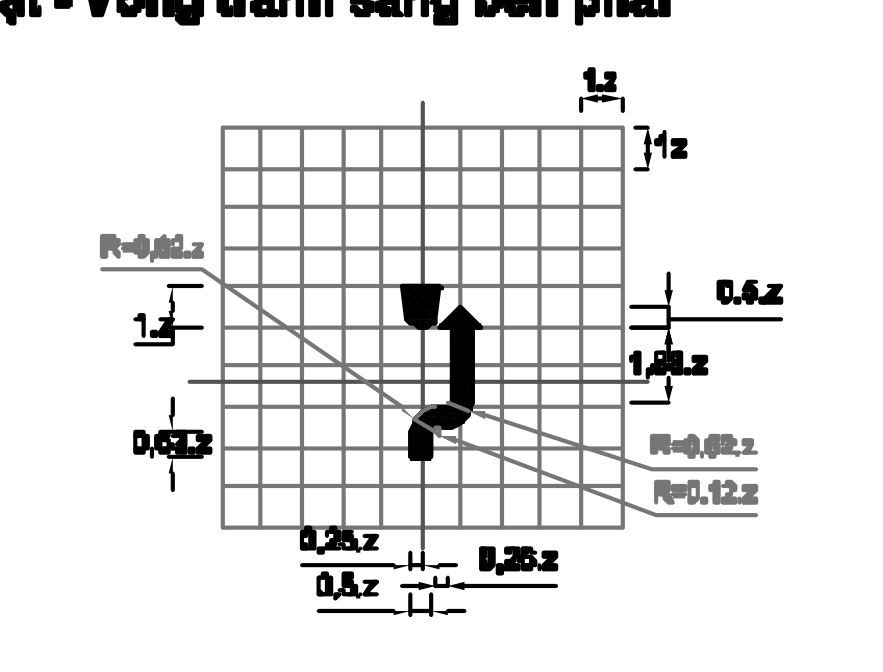

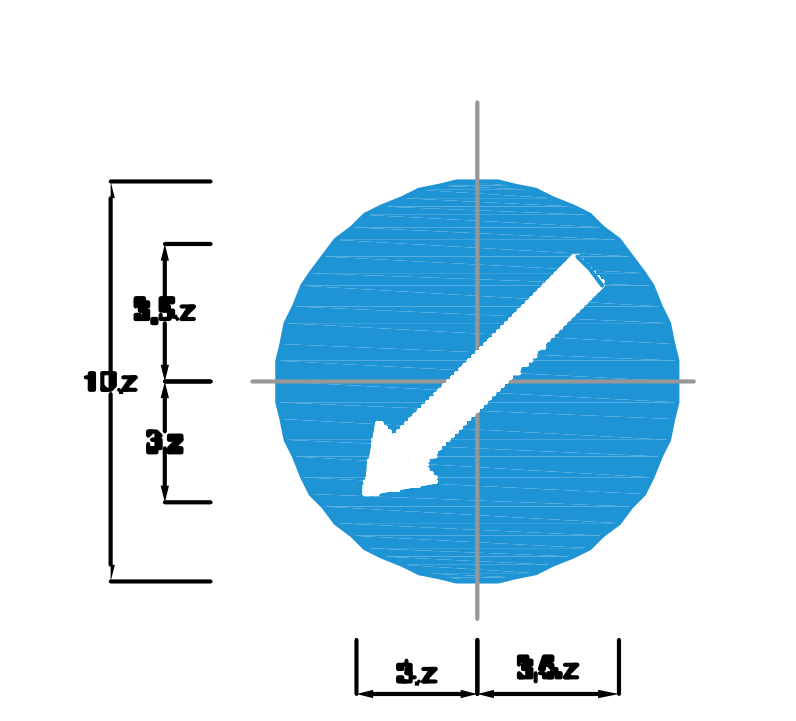

- Biển số R.302(a,b,c): Hướng phải đi vòng chướng ngại vật;

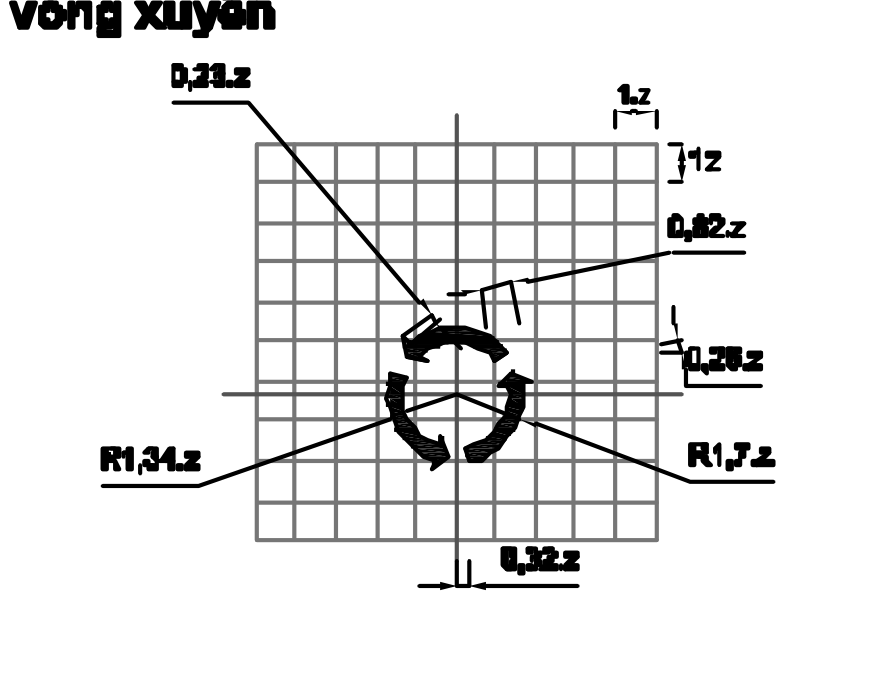

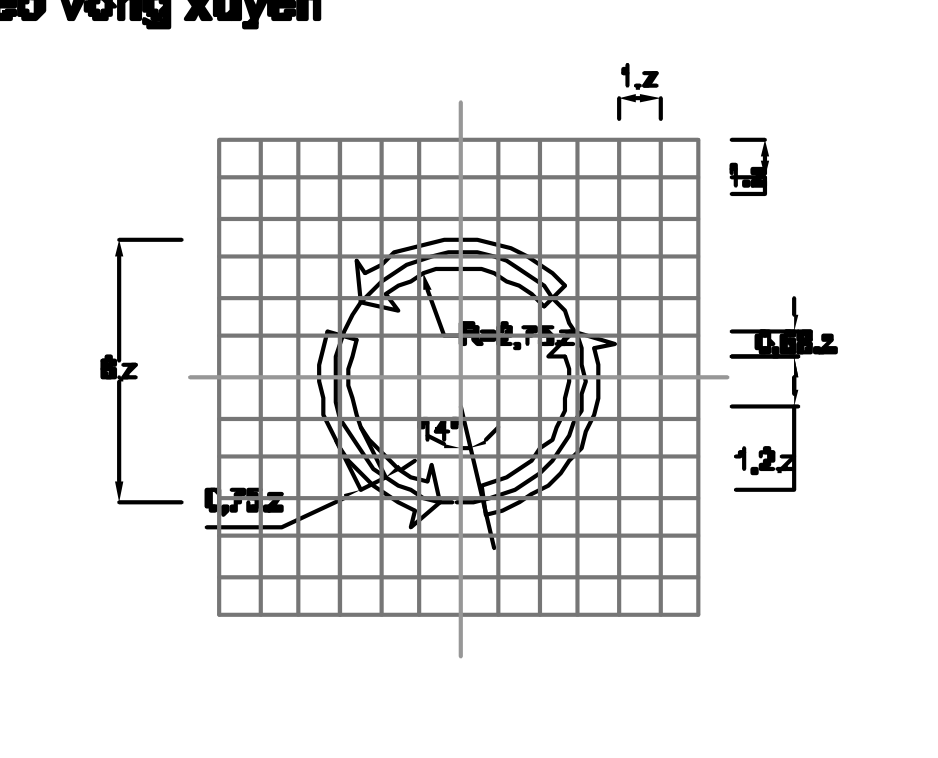

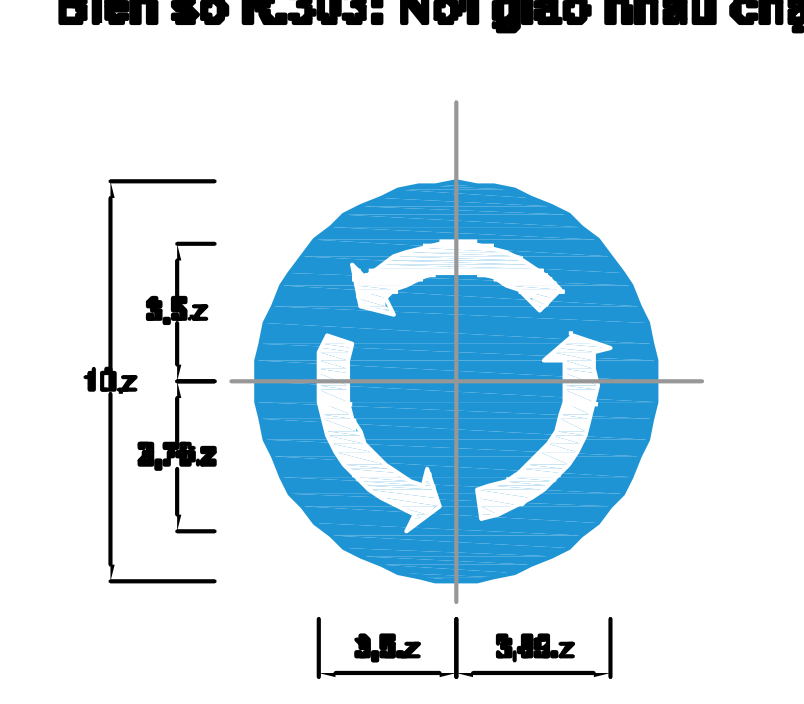

- Biển số R.303: Nơi giao nhau chạy theo vòng xuyến;

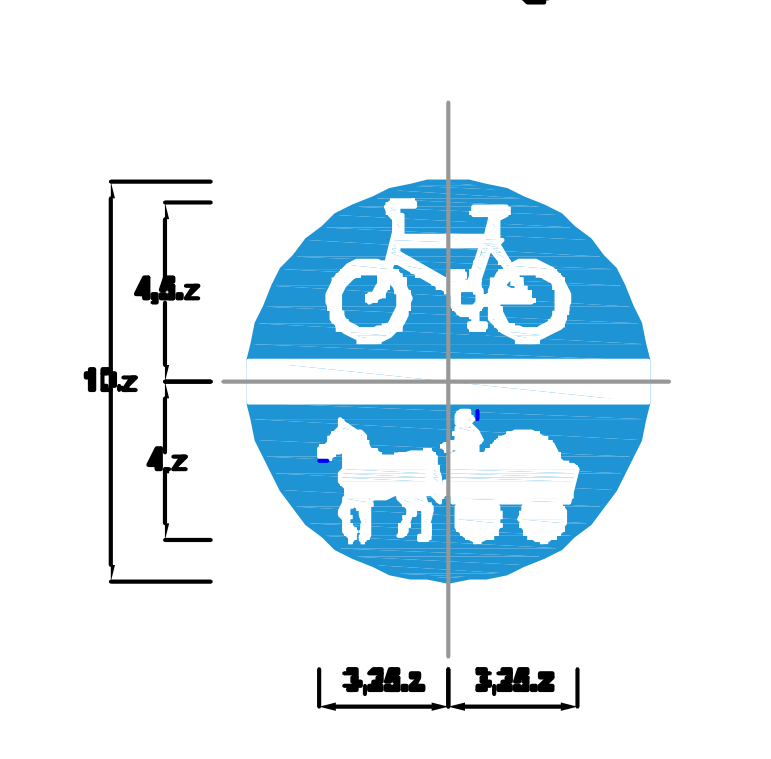

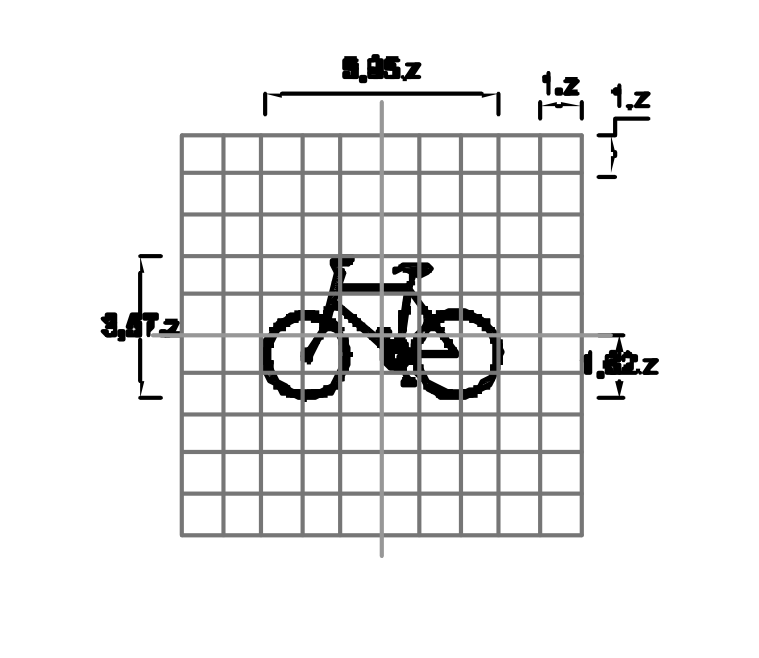

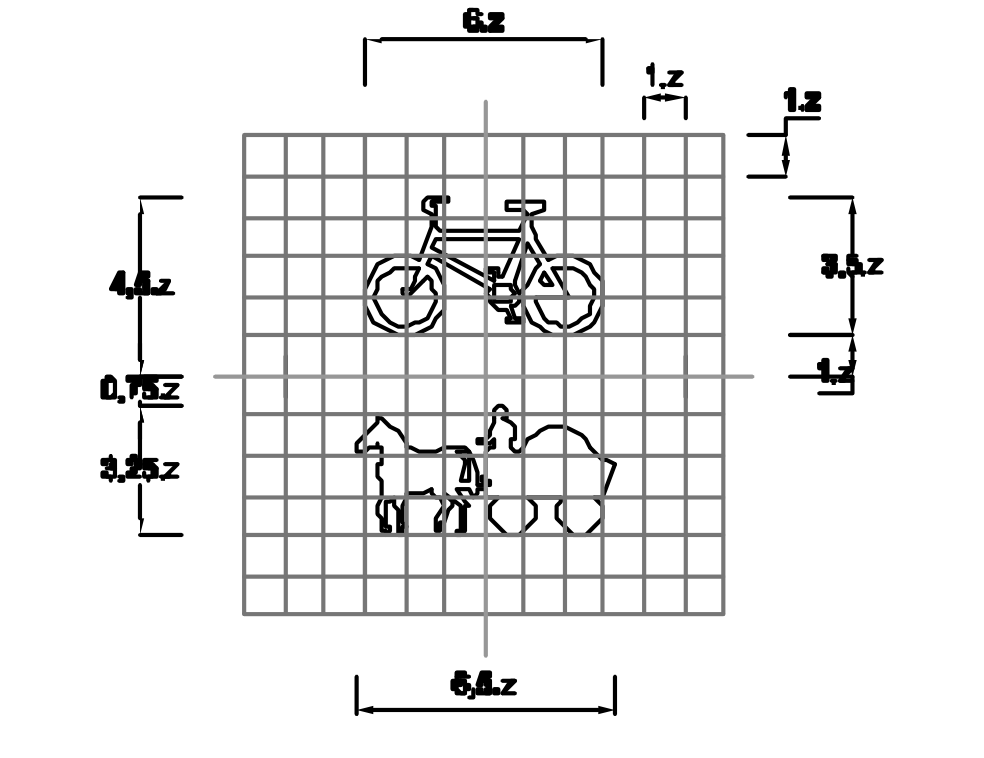

- Biển số R.304: Đường dành cho xe thô sơ;

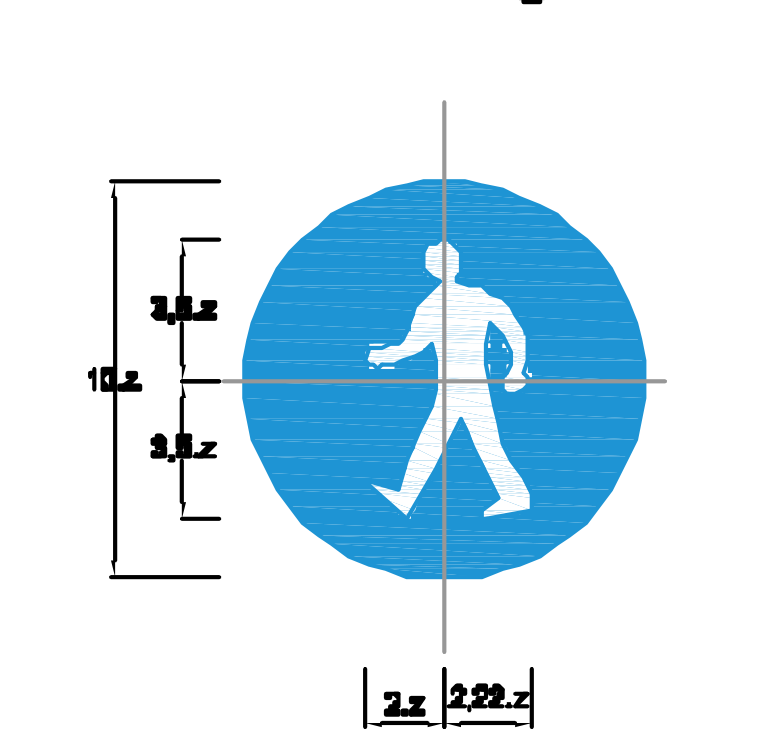

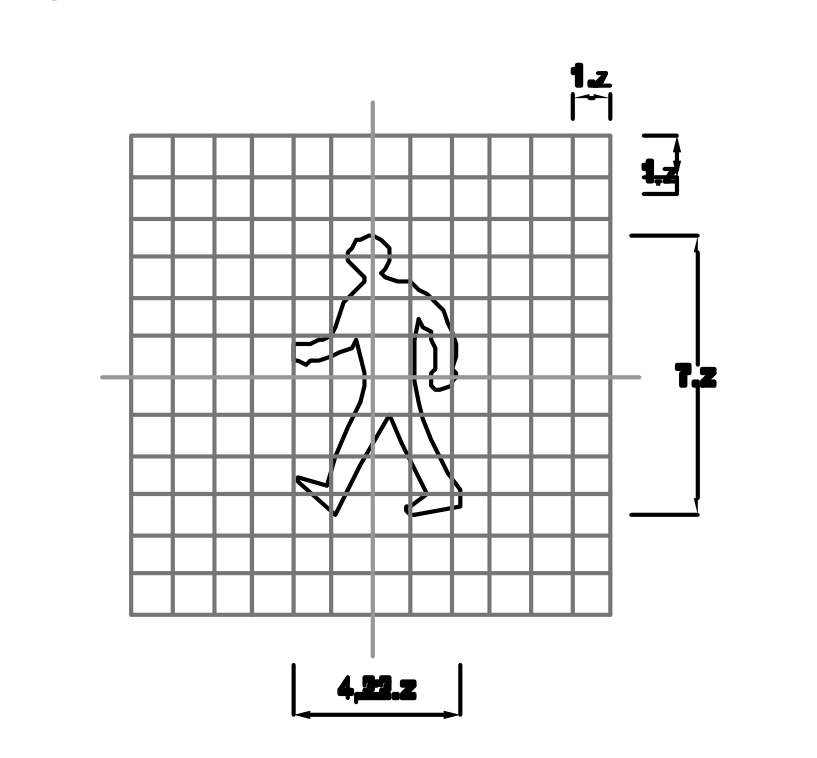

- Biển số R.305: Đường dành cho người đi bộ;

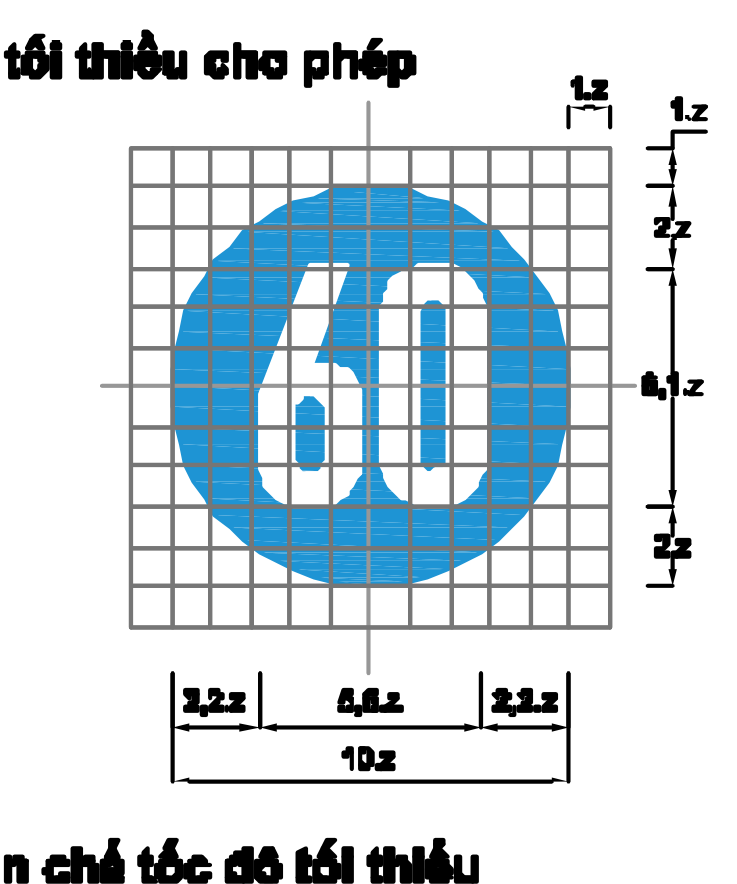

- Biển số R.306: Tốc độ tối thiểu cho phép;

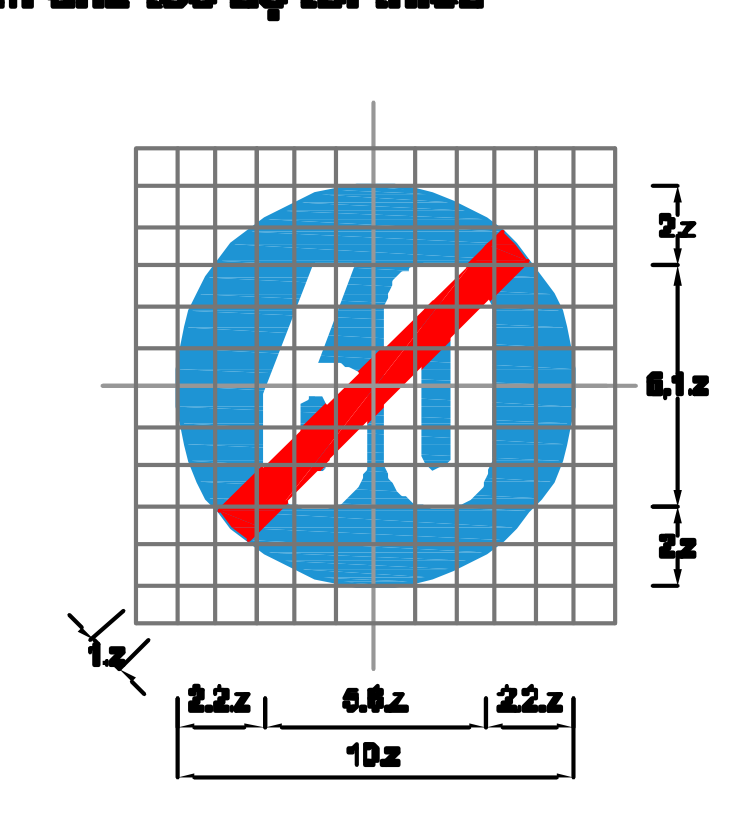

- Biển số R.307: Hết tốc độ tối thiểu;

- Biển số R.308(a,b): Tuyến đường cầu vượt cắt qua;

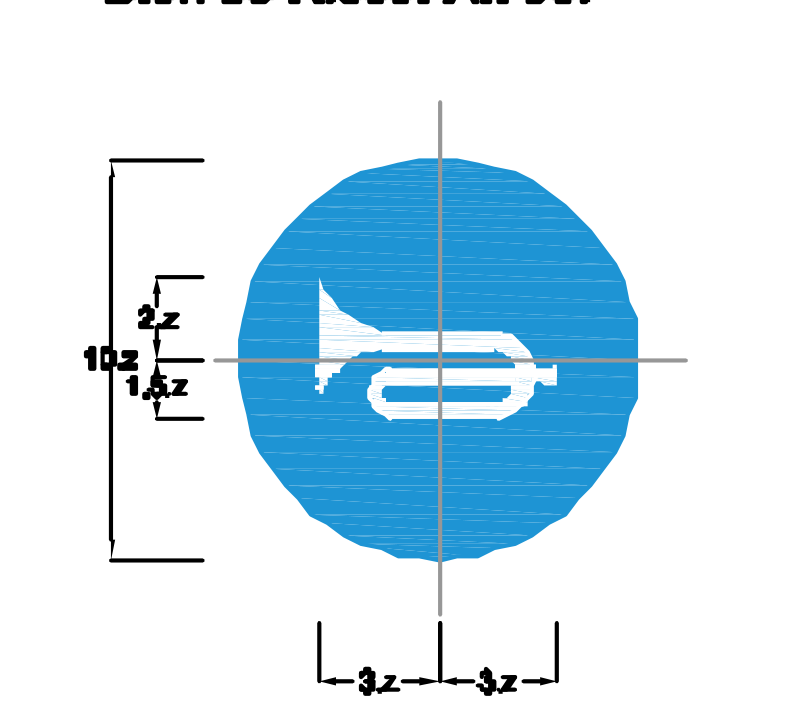

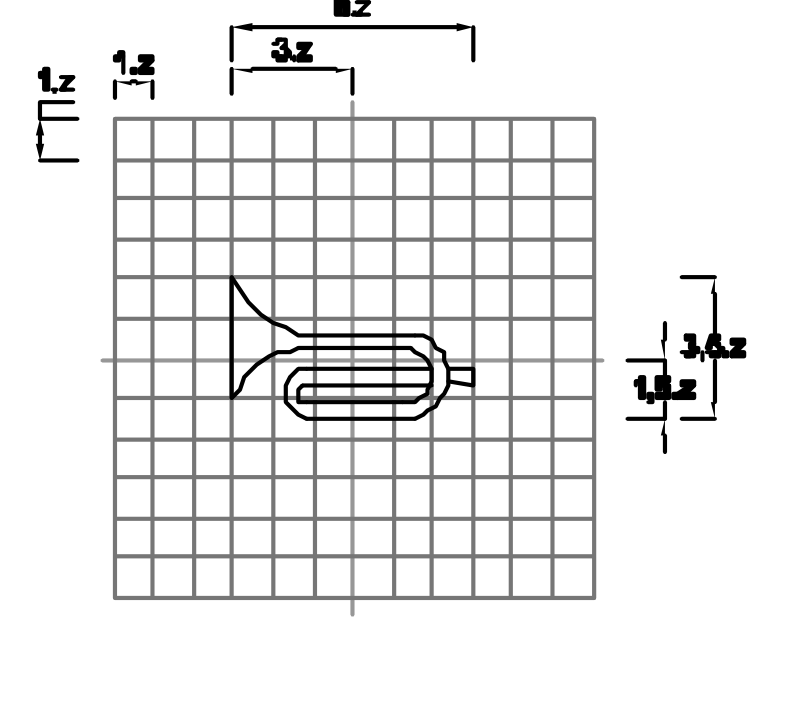

- Biển số R.309: Ấn còi;

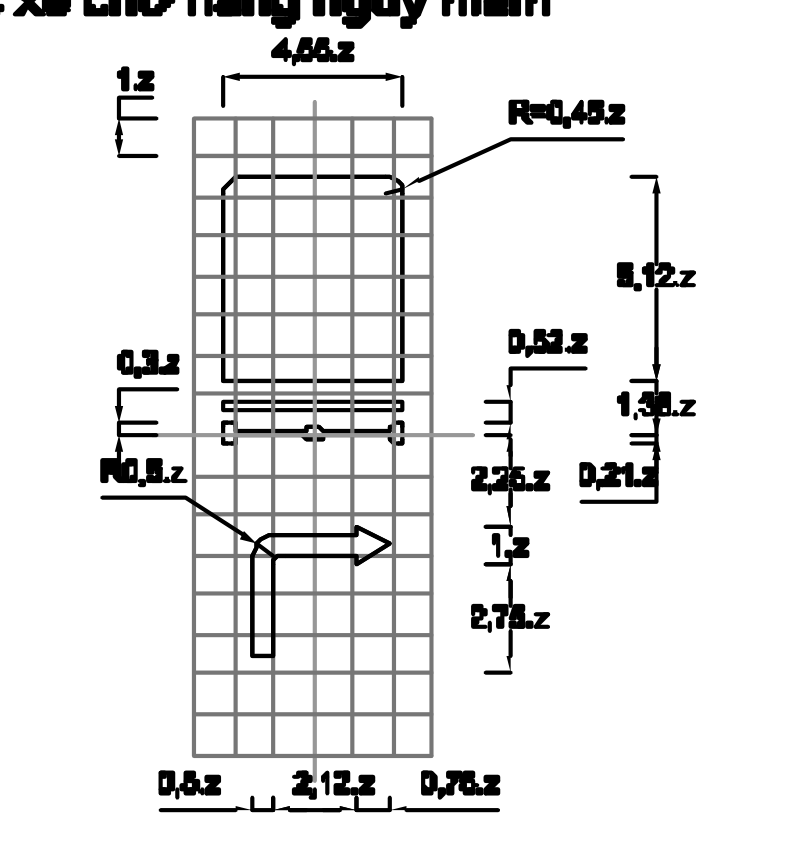

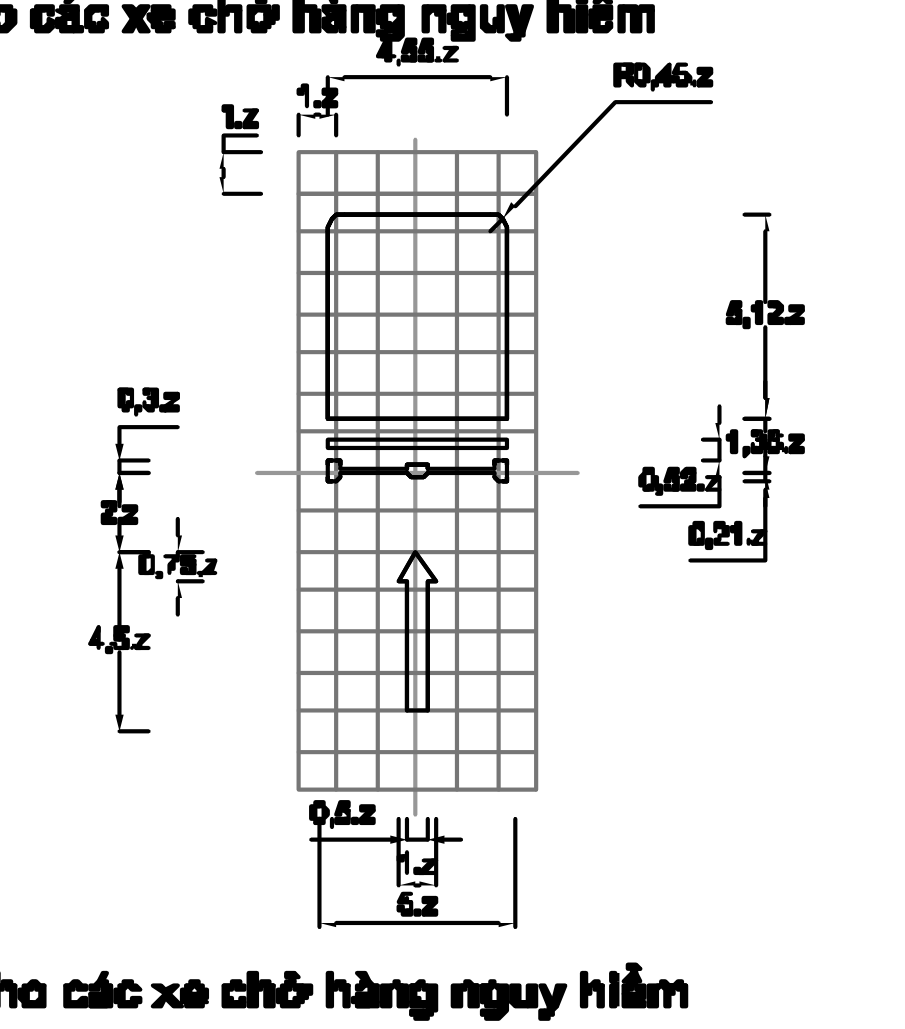

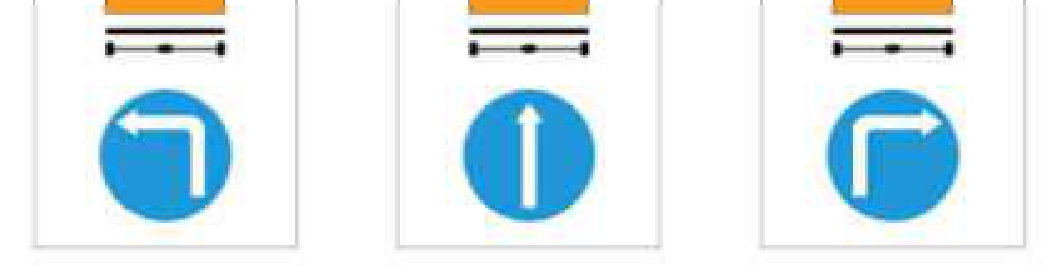

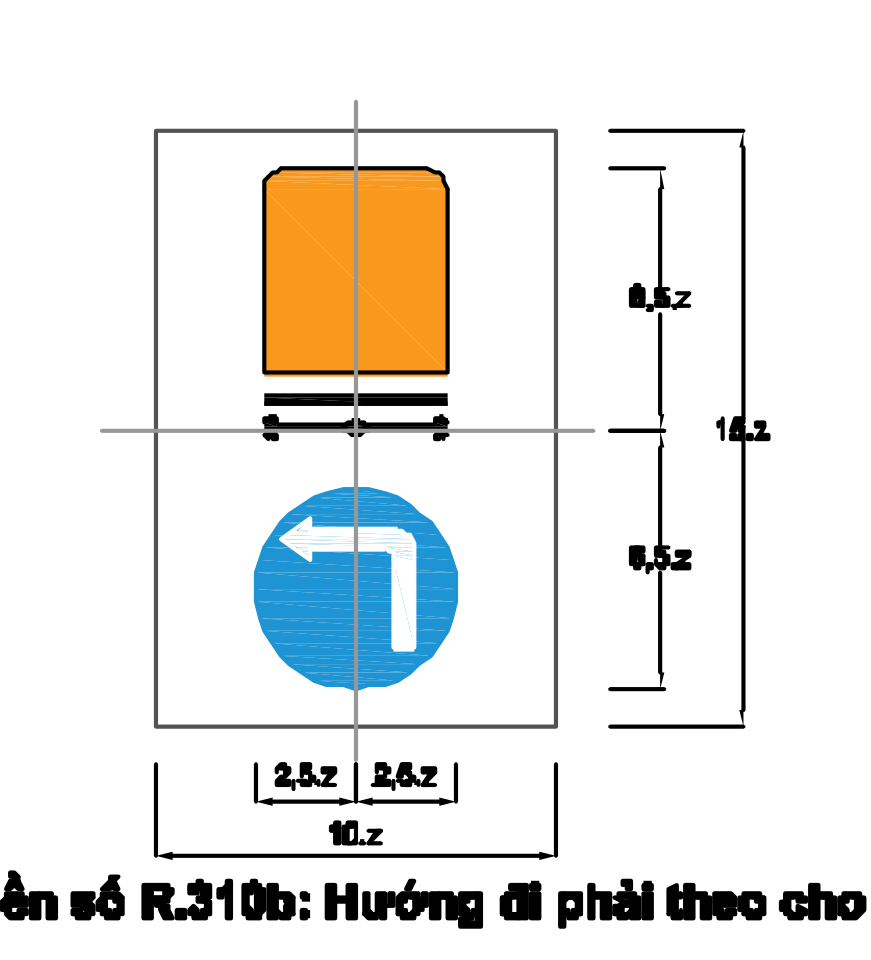

- Biển số R.310(a,b,c): Hướng đi phải theo cho các xe chở hàng nguy hiểm;

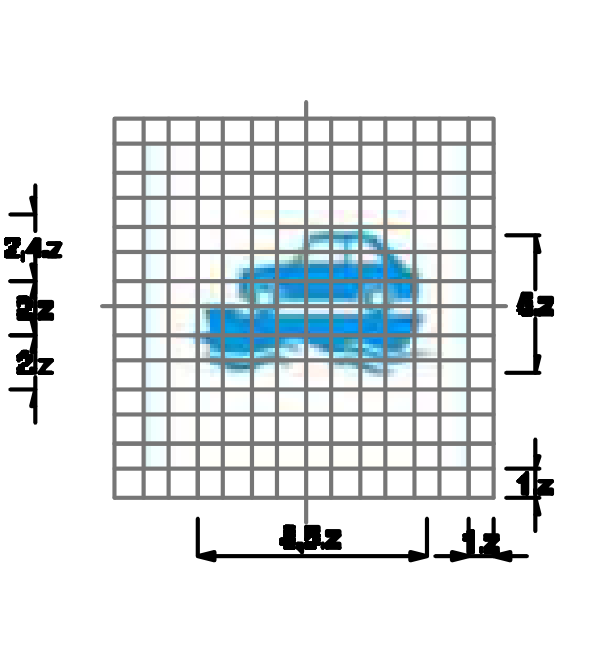

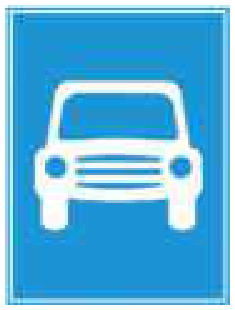

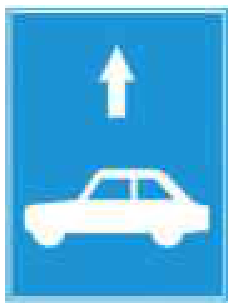

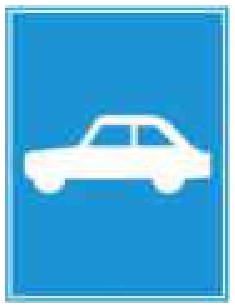

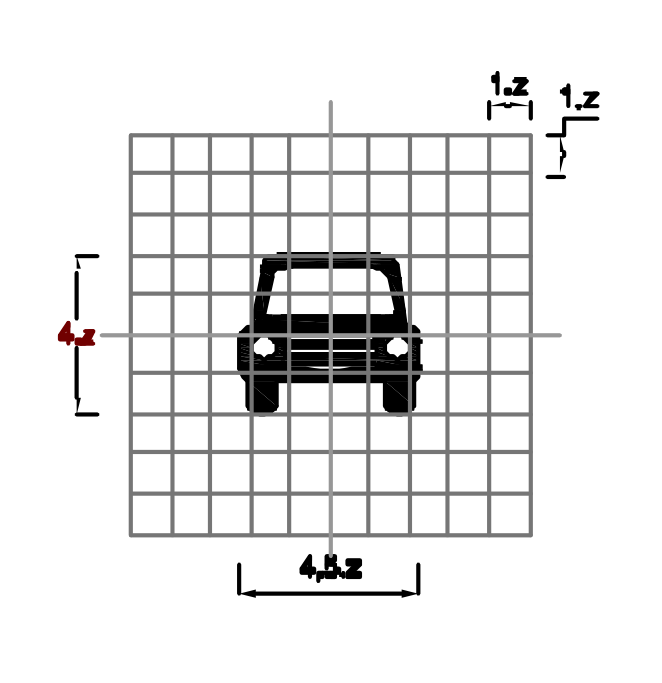

- Biển số R.403a: Đường dành cho xe ô tô;

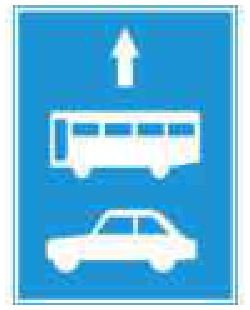

- Biển số R.403b: Đường dành cho xe ô tô, xe máy;

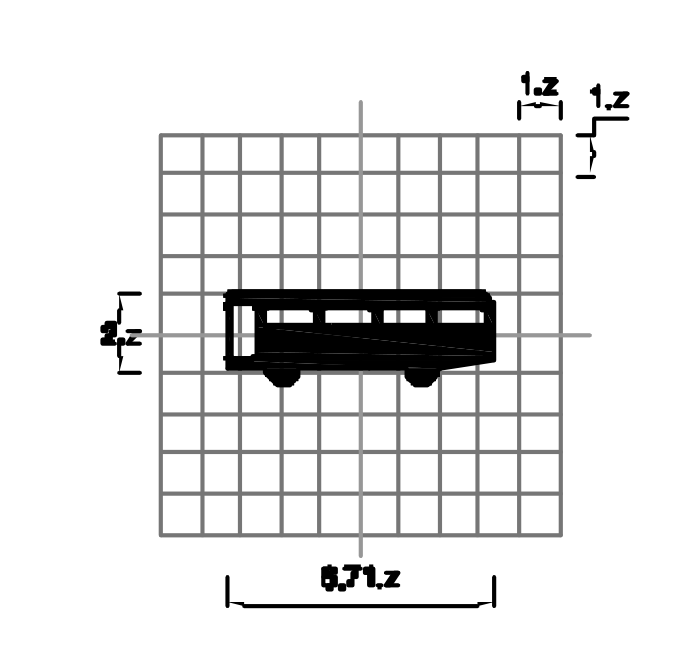

- Biển số R.403c: Đường dành cho xe buýt;

- Biển số R.403d: Đường dành cho xe ô tô con;

26

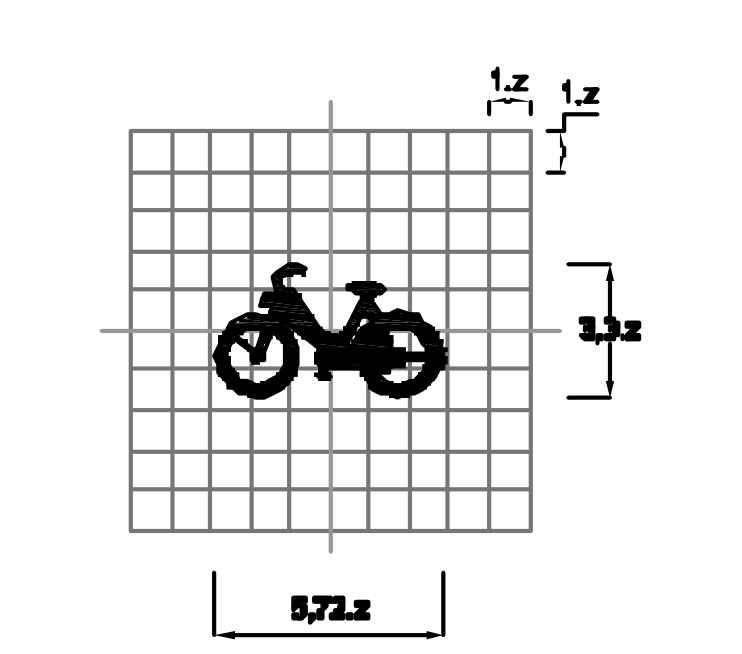

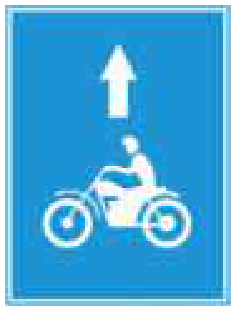

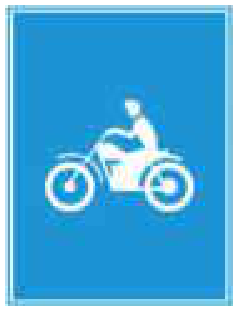

- Biển số R.403e: Đường dành cho xe máy;

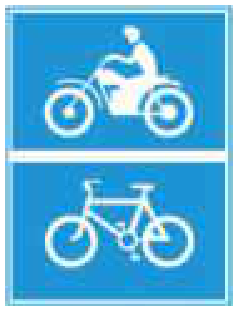

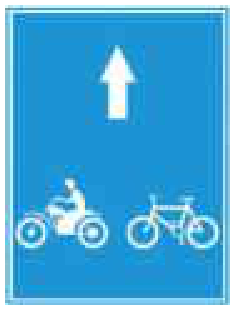

- Biển số R.403f: Đường dành cho xe máy và xe đạp;

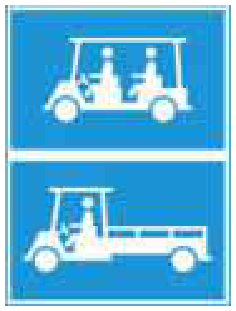

- Biển số R.403g: Đường dành cho xe chở hàng bốn bánh gắn động cơ;

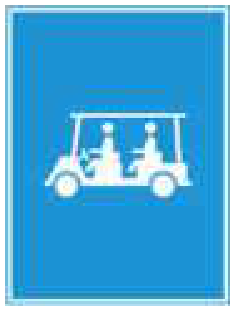

- Biển số R.403h: Đường dành cho xe chở người bốn bánh gắn động cơ;

- Biển số R.403k: Đường dành cho xe chở hàng, xe chở người bốn bánh gắn động

cơ;

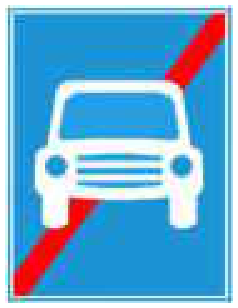

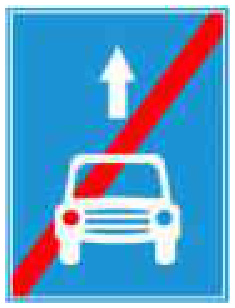

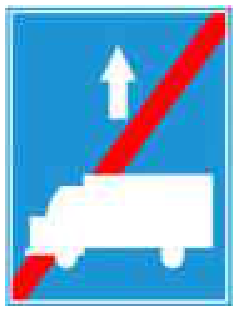

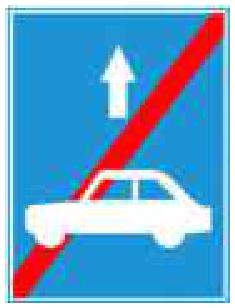

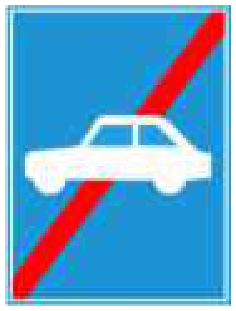

- Biển số R.404a: Hết đoạn đường dành cho xe ô tô;

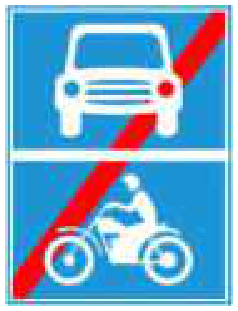

- Biển số R.404b: Hết đoạn đường dành cho xe ô tô, xe máy;

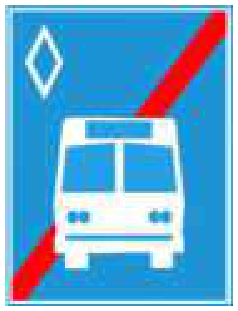

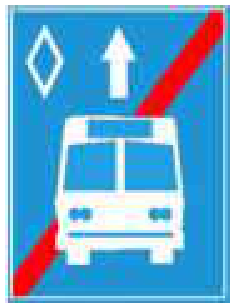

- Biển số R.404c: Hết đoạn đường dành cho xe buýt;

- Biển số R.404d: Hết đoạn đường dành cho xe ô tô con;

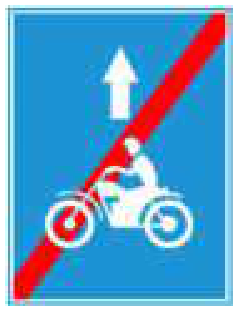

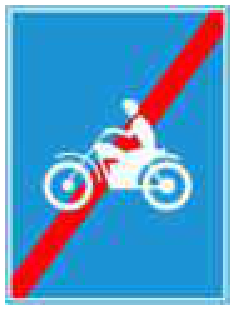

- Biển số R.404e: Hết đoạn đường dành cho xe máy;

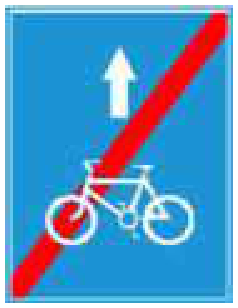

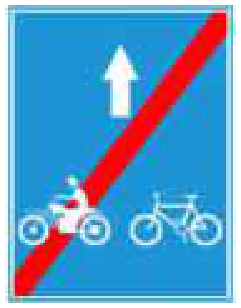

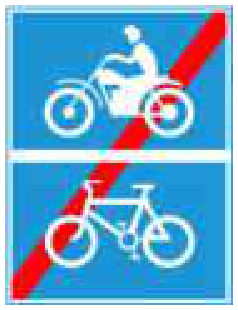

- Biển số R.404f: Hết đoạn đường dành cho xe máy và xe đạp;

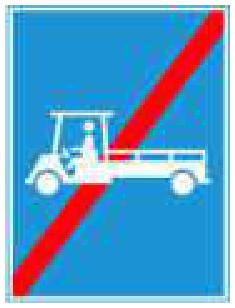

- Biển số R.404g: Hết đoạn đường dành cho xe chở hàng bốn bánh gắn động cơ;

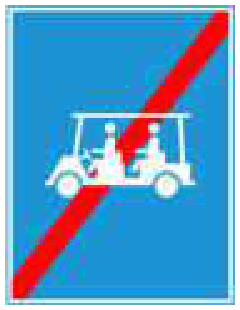

- Biển số R.404h: Hết đoạn đường dành cho xe chở người bốn bánh gắn động cơ;

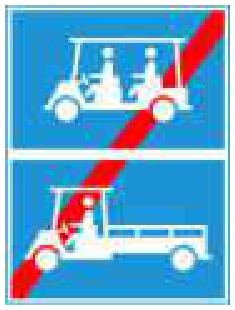

- Biển số R.404k: Hết đoạn đường dành cho xe chở hàng, xe chở người bốn bánh

gắn động cơ;

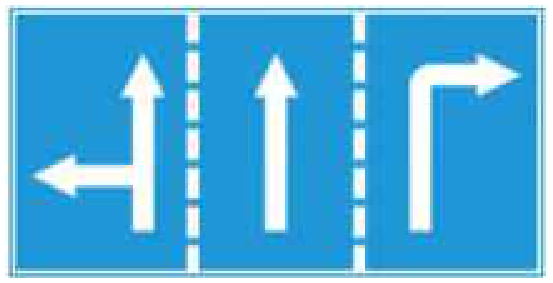

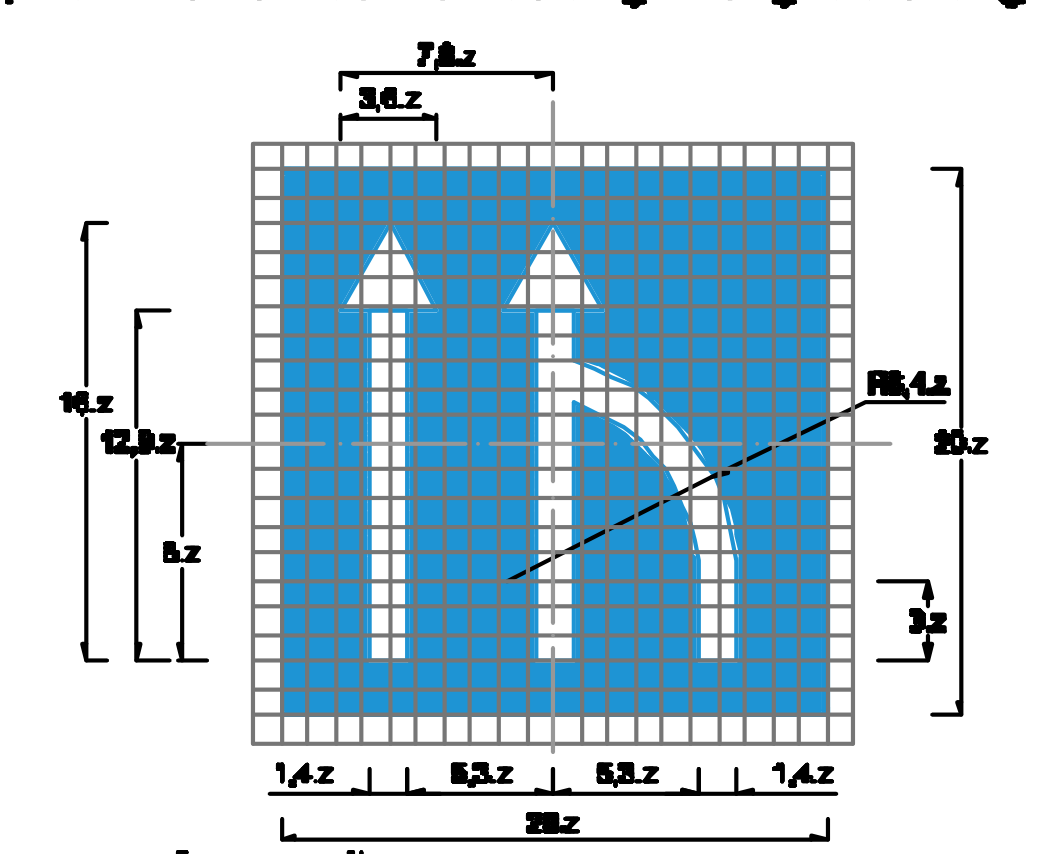

- Biển số R.411: Hướng đi trên mỗi làn đường phải theo;

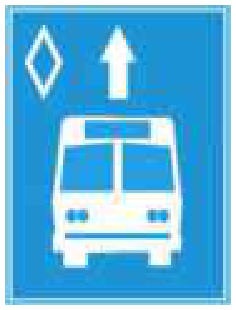

- Biển số R.412a: Làn đường dành cho xe ô tô khách;

- Biển số R.412b: Làn đường dành cho xe ô tô con;

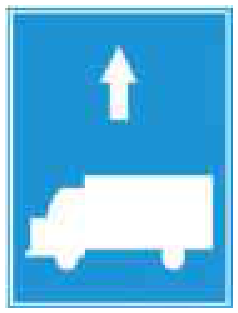

- Biển số R.412c: Làn đường dành cho xe ô tô tải;

- Biển số R.412d: Làn đường dành cho xe máy;

- Biển số R.412e: Làn đường dành cho xe buýt;

- Biển số R.412f: Làn đường dành cho xe ô tô;

- Biển số R.412g: Làn đường dành cho xe máy và xe đạp;

- Biển số R.412h: Làn đường dành cho xe đạp;

- Biển số R.412i: Kết thúc làn đường dành cho xe ô tô khách;

- Biển số R.412j: Kết thúc làn đường dành cho xe ô tô con;

- Biển số R.412k: Kết thúc làn đường dành cho xe ô tô tải;

- Biển số R.412l: Kết thúc làn đường dành cho xe máy;

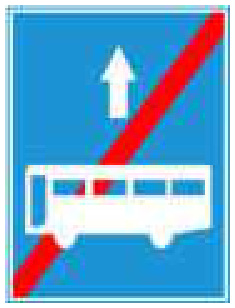

- Biển số R.412m: Kết thúc làn đường dành cho xe buýt;

- Biển số R.412n: Kết thúc làn đường dành cho xe ô tô;

- Biển số R.412o: Kết thúc làn đường dành cho xe máy và xe đạp;

27

- Biển số R.412p: Kết thúc làn đường dành cho xe đạp;

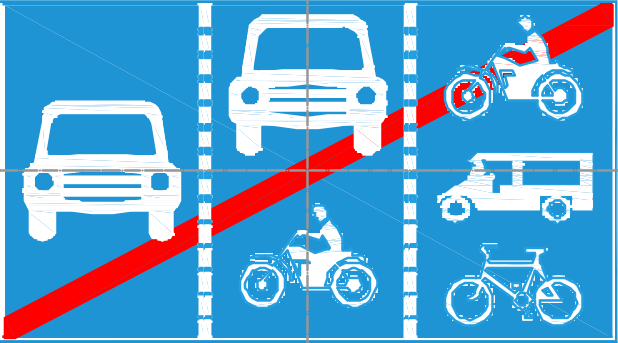

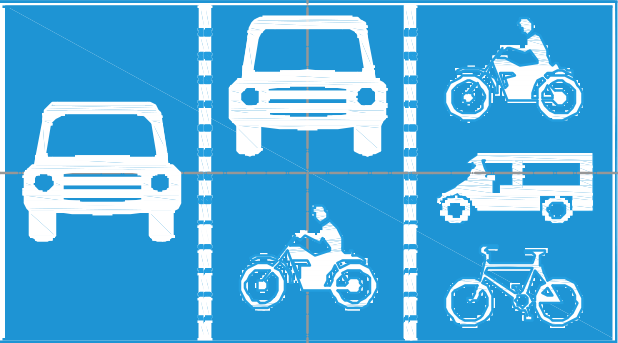

- Biển số R.415: Biển gộp làn đường theo phương tiện;

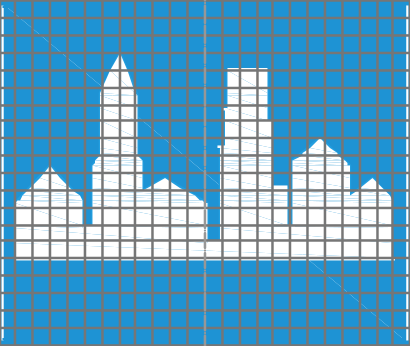

- Biển số R.420: Bắt đầu khu đông dân cư;

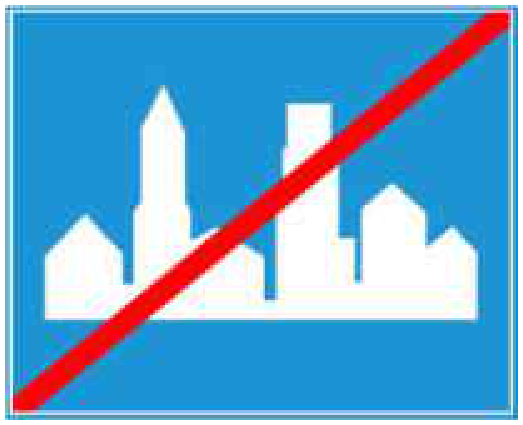

- Biển số R.421: Hết khu đông dân cư;

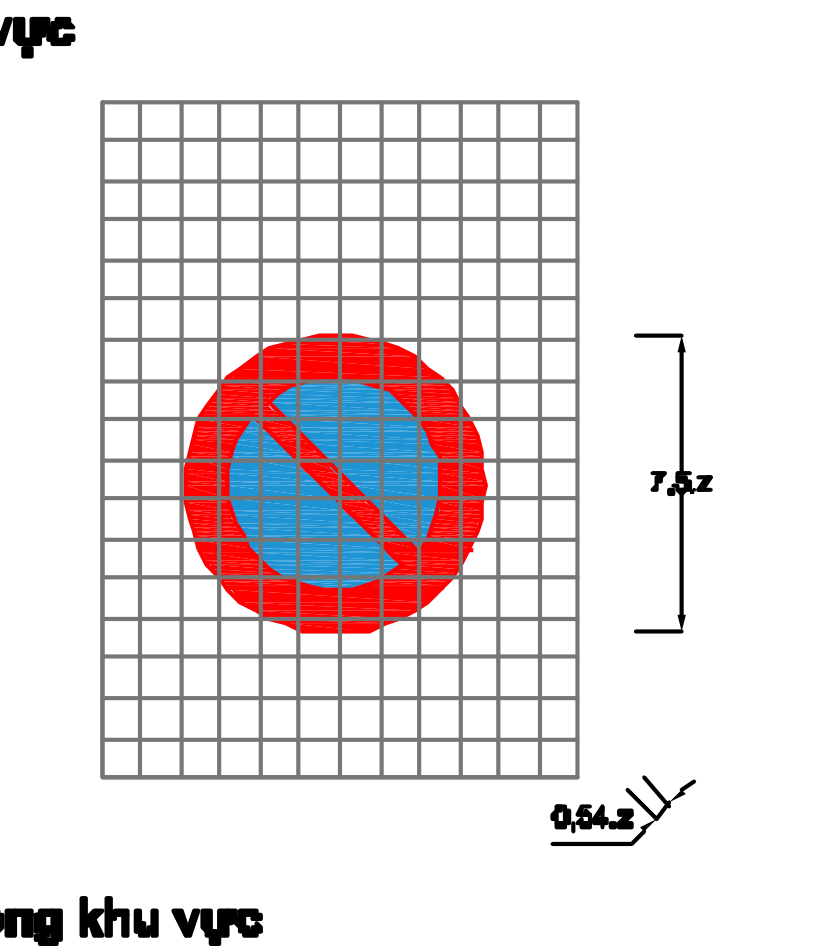

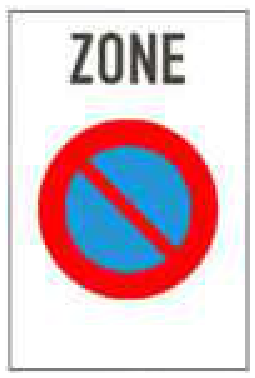

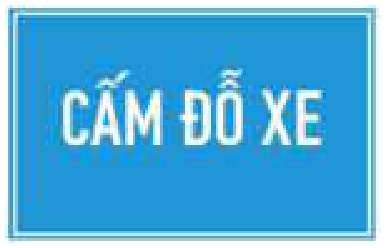

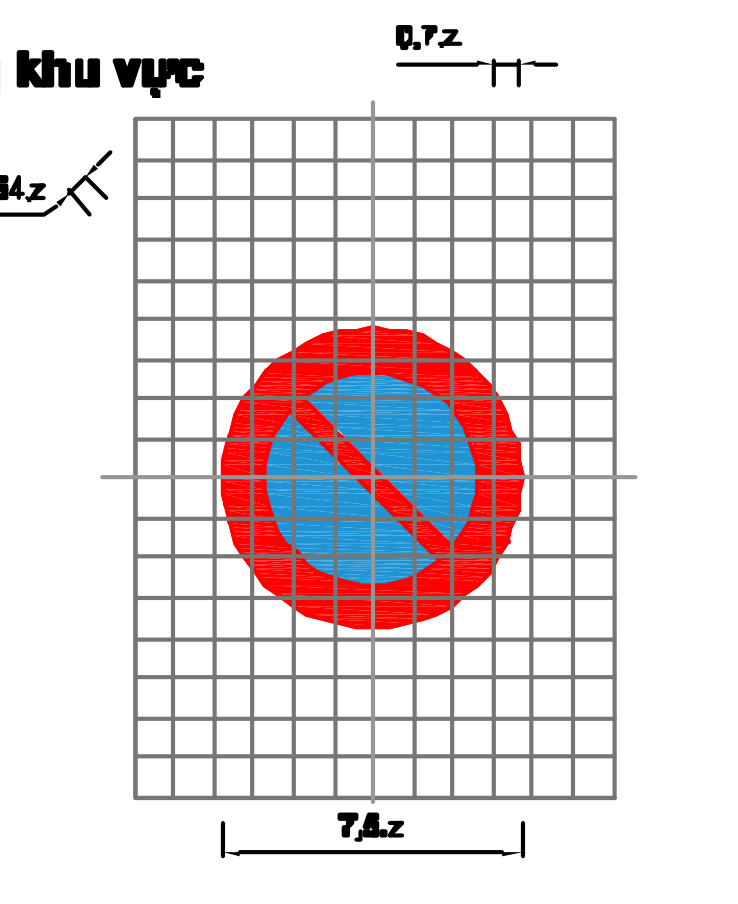

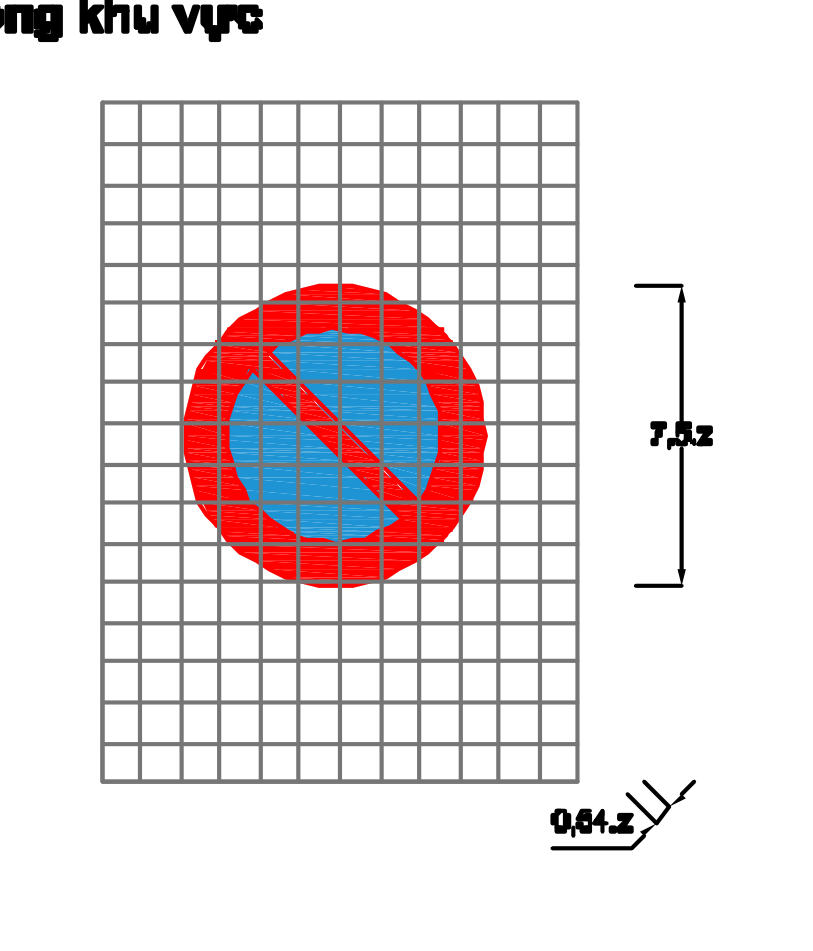

- Biển số R.E,9a: Cấm đỗ xe trong khu vực;

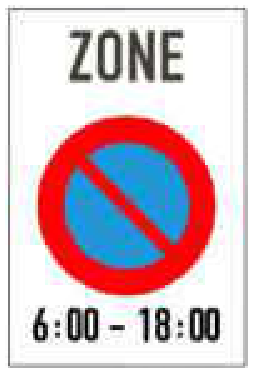

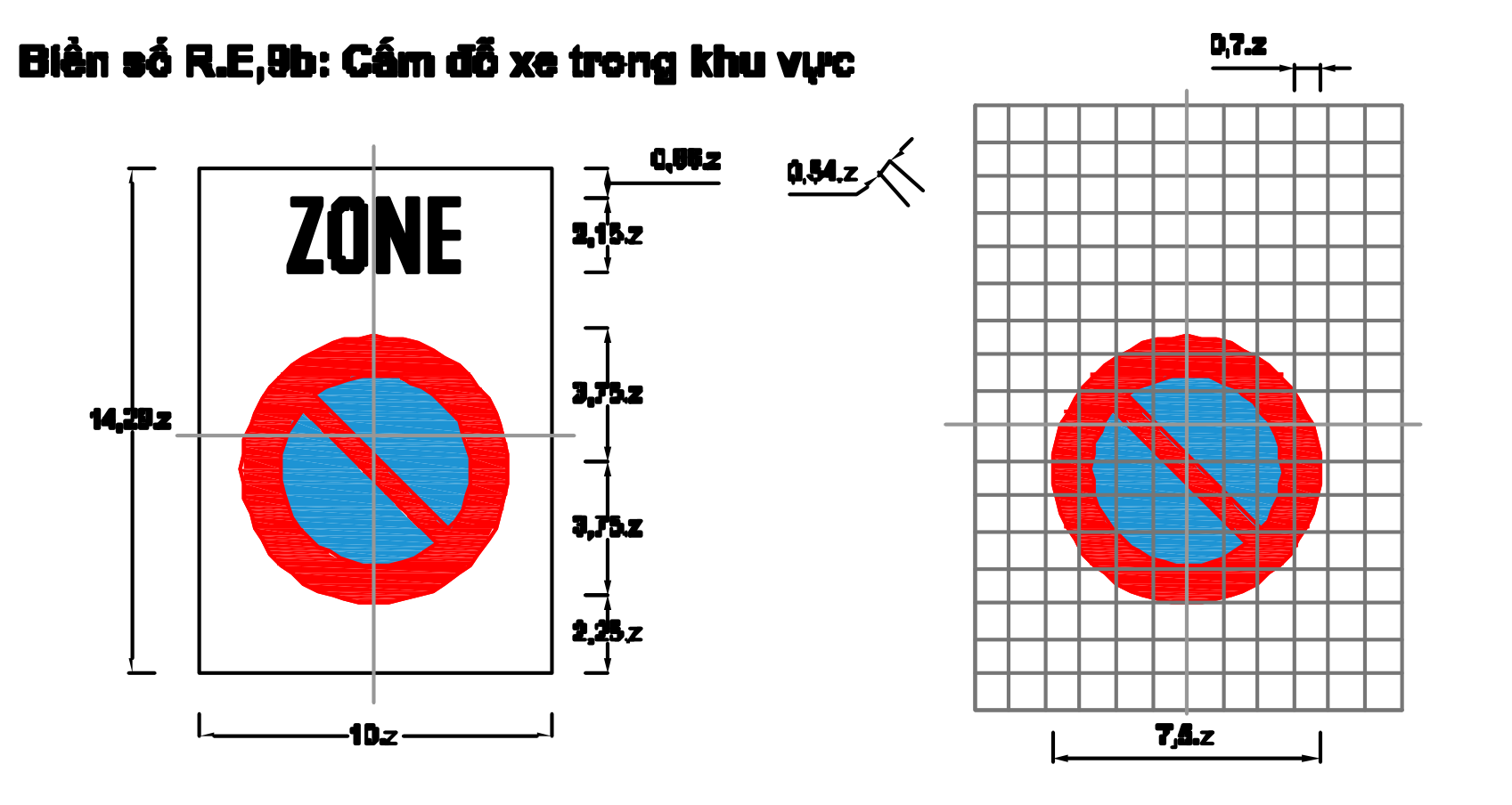

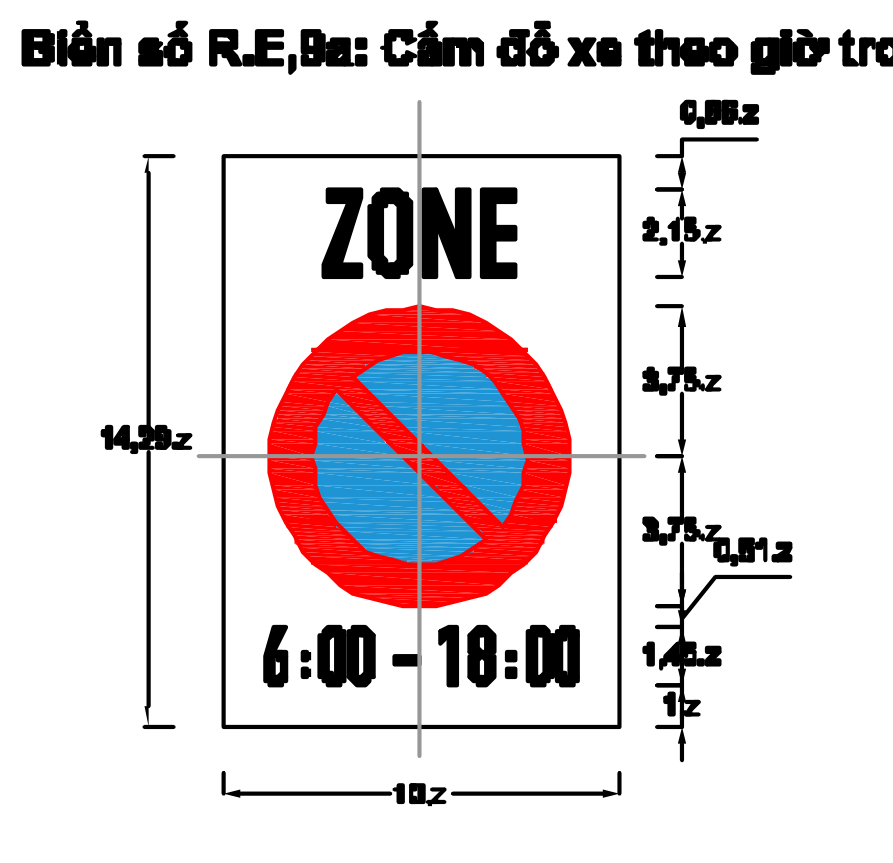

- Biển số R.E,9b: Cấm đỗ xe theo giờ trong khu vực;

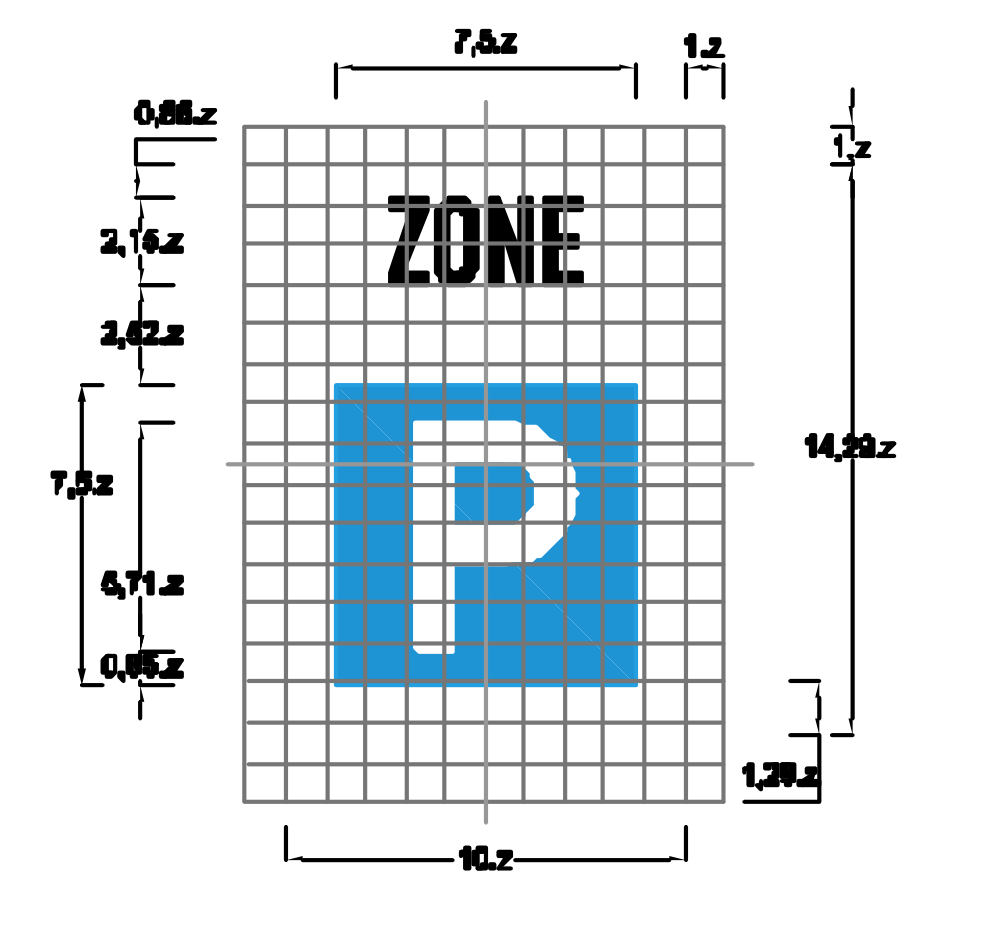

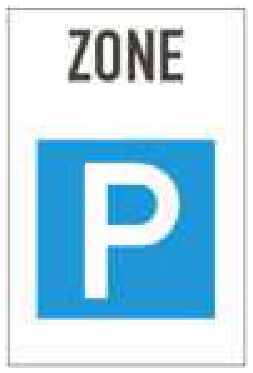

- Biển số R.E,9c: Khu vực đỗ xe;

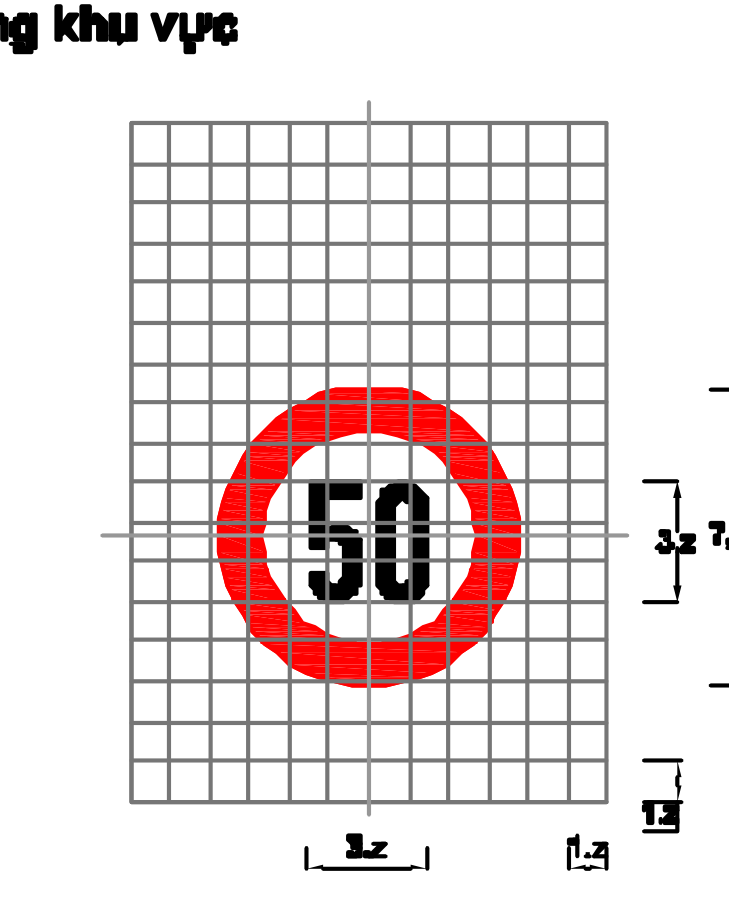

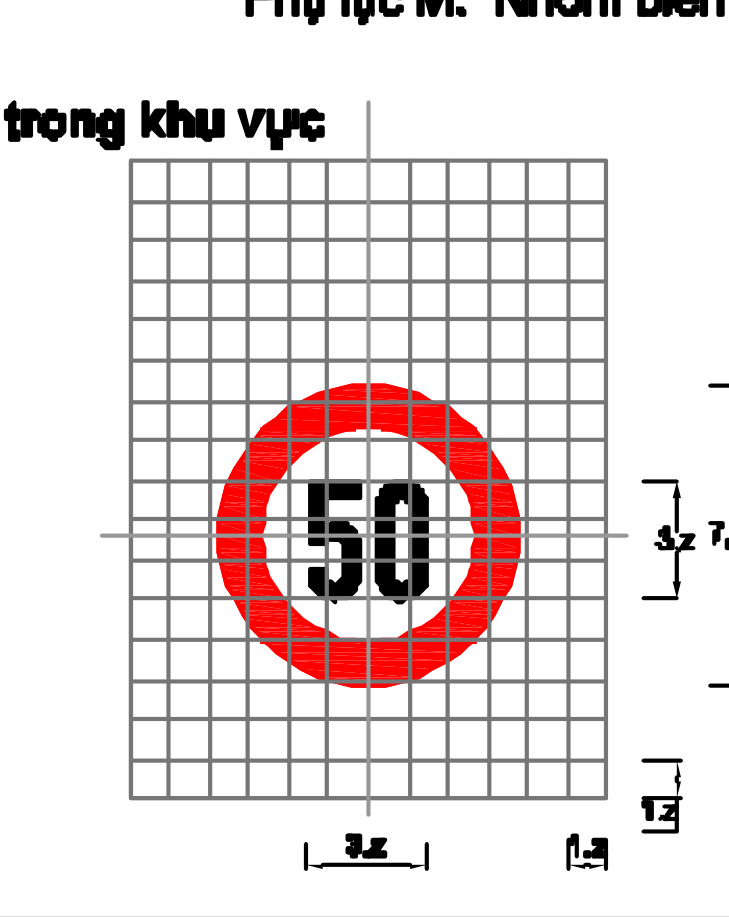

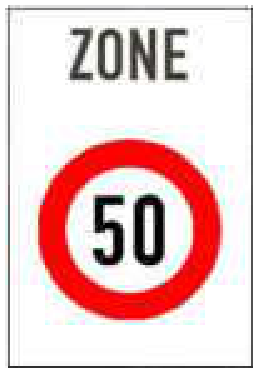

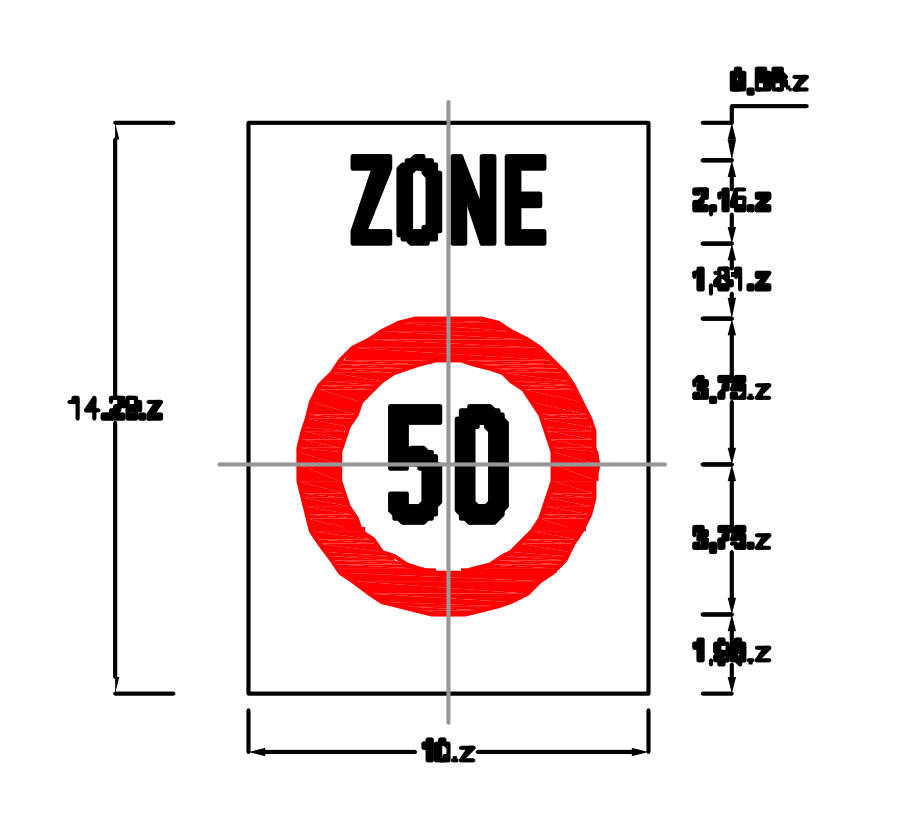

- Biển số R.E,9d: Tốc độ tối đa trong khu vực;

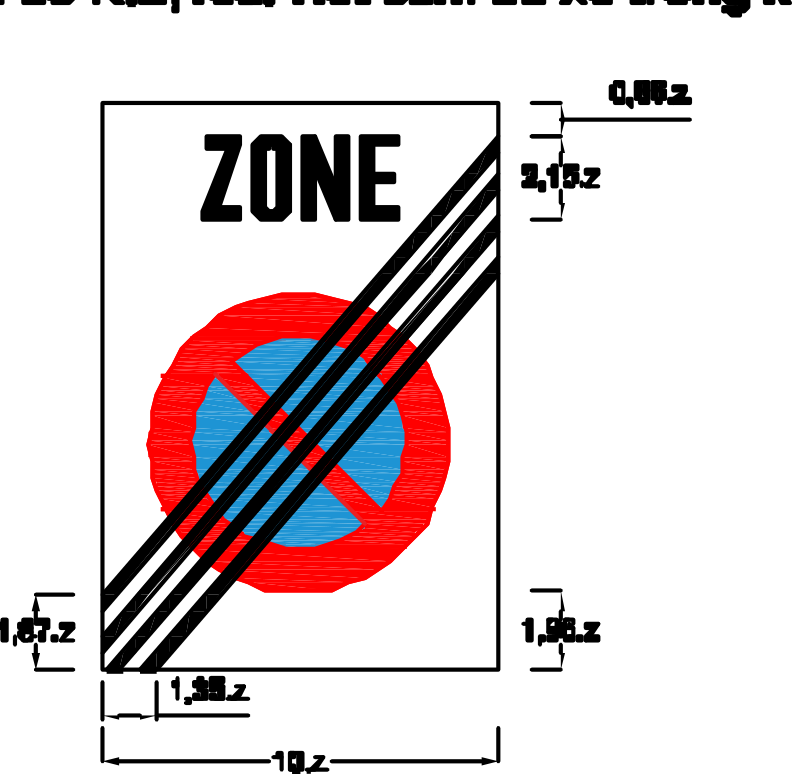

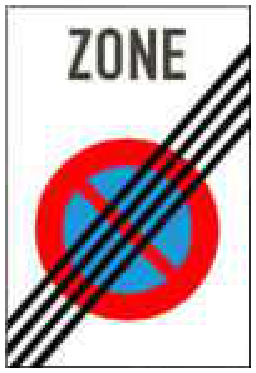

- Biển số R.E,10a: Hết cấm đỗ xe trong khu vực;

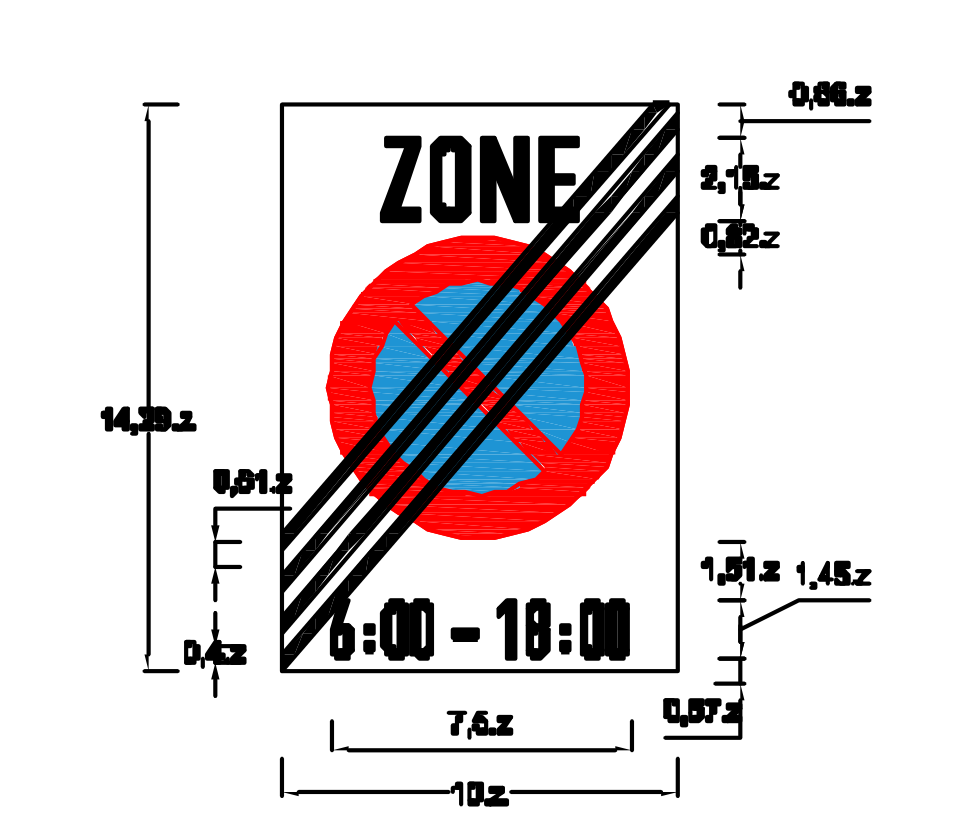

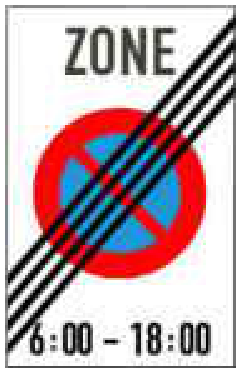

- Biển số R.E,10b: Hết cấm đỗ xe theo giờ trong khu vực;

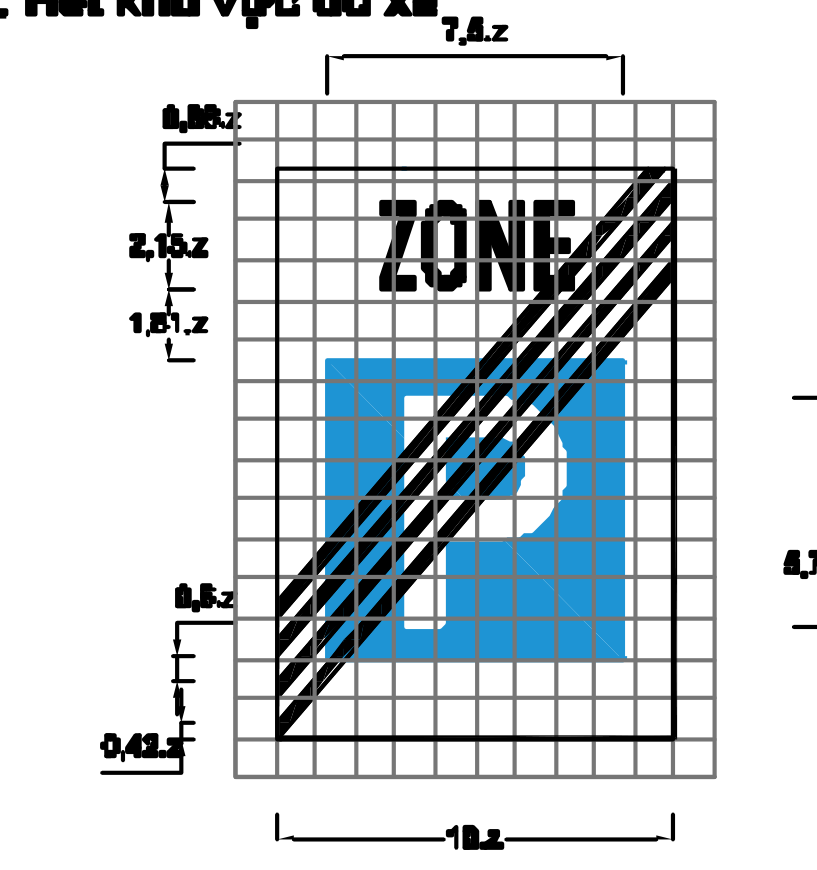

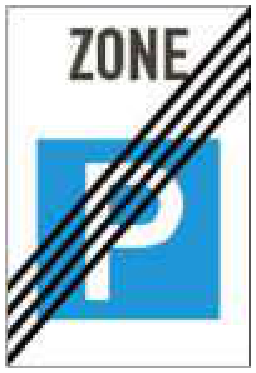

- Biển số R.E,10c: Hết khu vực đỗ xe;

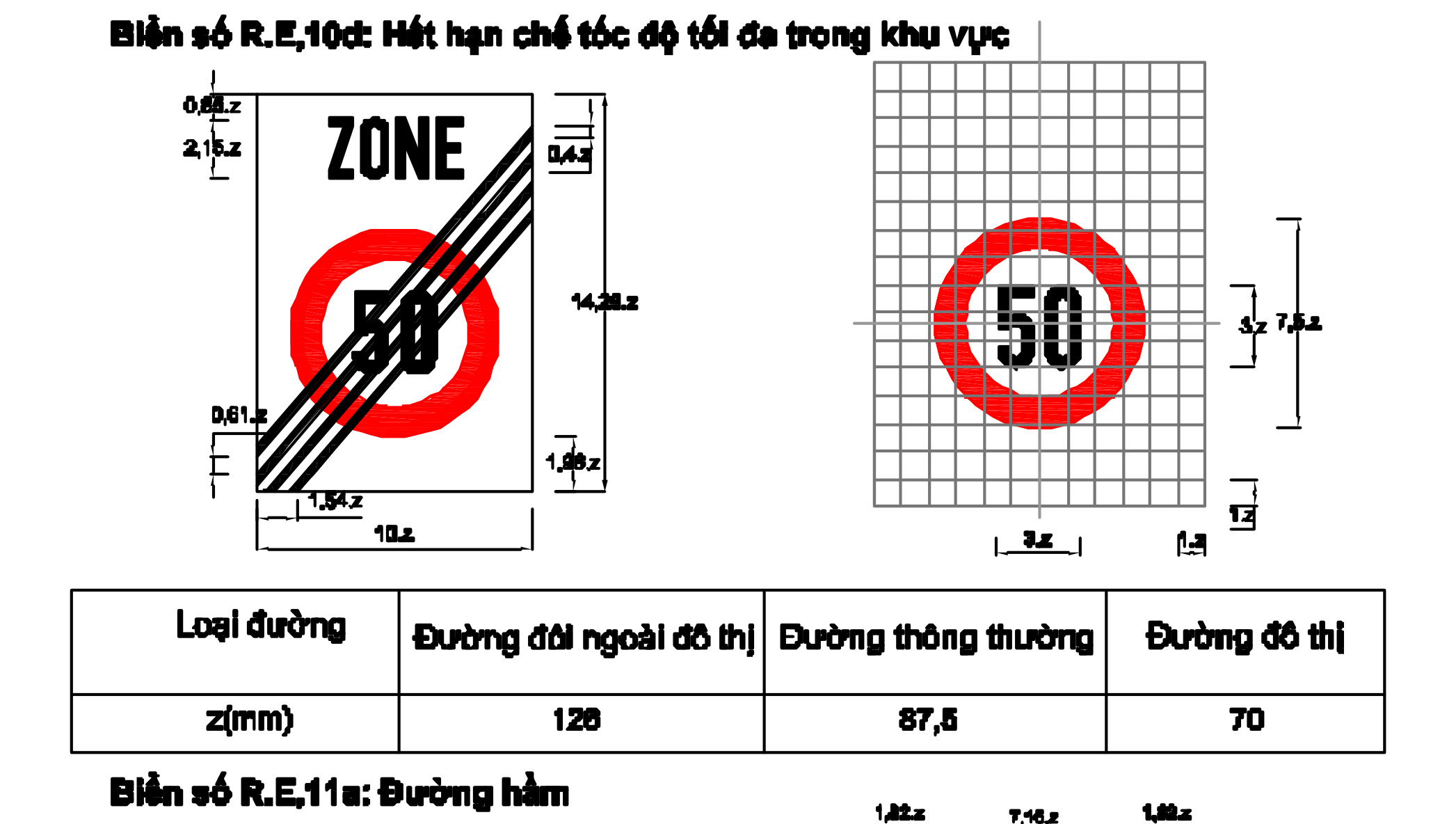

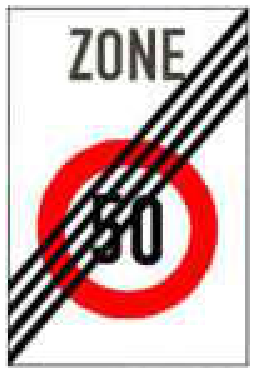

- Biển số R.E,10d: Hết tốc độ tối đa trong khu vực;

- Biển số R.E,11a: Đường hầm;

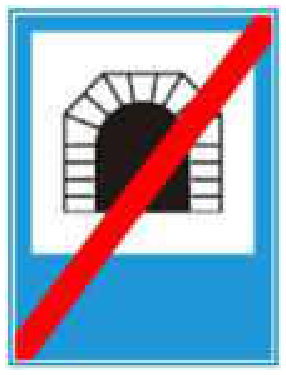

- Biển số R.E,11b: Kết thúc đường hầm.

32.2. Ý nghĩa sử dụng của từng kiểu biển được giải thích chi tiết ở Phụ lục D.

Điều 33. Kích thước, hình dạng và màu sắc của biển hiệu lệnh

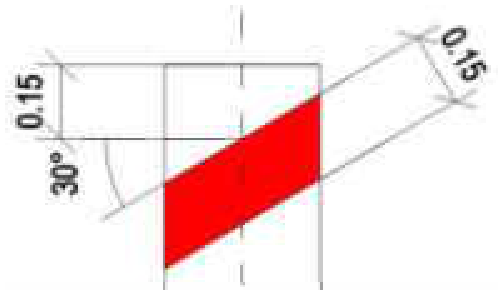

33.1. Các biển hiệu lệnh chủ yếu có quy cách hình tròn, hình chữ nhật màu xanh,

hình vẽ màu trắng. Khi hết hiệu lệnh thường sử dụng vạch chéo màu đỏ kẻ từ trên xuống

và từ phải qua trái đè lên hình màu trắng.

33.2. Kích thước cụ thể của hình vẽ trên các biển được quy định chi tiết ở Điều 12,

13 và Phụ lục D của Quy chuẩn này.

Điều 34. Vị trí đặt biển hiệu lệnh theo chiều đi và hiệu lực tác dụng của biển

34.1. Các biển hiệu lệnh phải đặt tại vị trí cần báo hiệu lệnh. Do điều kiện khó khăn

nếu đặt xa hơn phải đặt kèm biển phụ số S.502.

34.2. Các biển hiệu lệnh có hiệu lực kể từ vị trí đặt biển. Riêng biển số R.301a nếu

đặt ở sau nơi đường giao nhau tiếp theo thì hiệu lực của biển kể từ vị trí đặt biển đến nơi

đường giao nhau tiếp theo. Các biển R.301(a,b,c,d,e,f,g,h), R.302(a,b,c), R.411,

R.412(a,b,c,d,e,f,g,h) và biển R.415 không cấm xe rẽ phải, rẽ trái để ra, vào cổng nhà

hoặc ngõ, ngách, hẻm hoặc lối ra vào cơ quan, đơn vị trên đoạn đường có hiệu lực của

biển.

34.3. Nếu đoạn đường phải thi hành biển hiệu lệnh đi qua các nút giao (trừ giao với

các ngõ, ngách, hẻm hoặc lối ra vào cơ quan, đơn vị; hoặc khu đất lân cận mà phương

tiện chỉ có thể ra, vào khu đất bằng một lối đi chung), biển hiệu lệnh phải được nhắc lại

đặt phía sau nút giao theo hướng đường đang có biển hiệu lệnh, trừ các biển R.420,

R.421, các biển hiệu lệnh có tác dụng trong khu vực và các trường hợp có qui định riêng.

28

CHƯƠNG 7

BIỂN CHỈ DẪN TRÊN ĐƯỜNG Ô TÔ KHÔNG PHẢI LÀ ĐƯỜNG CAO TỐC

Điều 35. Tác dụng của biển chỉ dẫn

Các biển chỉ dẫn để chỉ dẫn hướng đi hoặc các điều cần thiết nhằm giúp người

tham gia giao thông trong việc điều khiển phương tiện và hướng dẫn giao thông trên

đường được thuận lợi, đảm bảo an toàn.

Điều 36. Ý nghĩa sử dụng các biển chỉ dẫn

36.1. Biển chỉ dẫn trên các đường ô tô không phải là đường cao tốc có mã “I” với

tên các biển như sau:

- Biển số I.401: Bắt đầu đường ưu tiên;

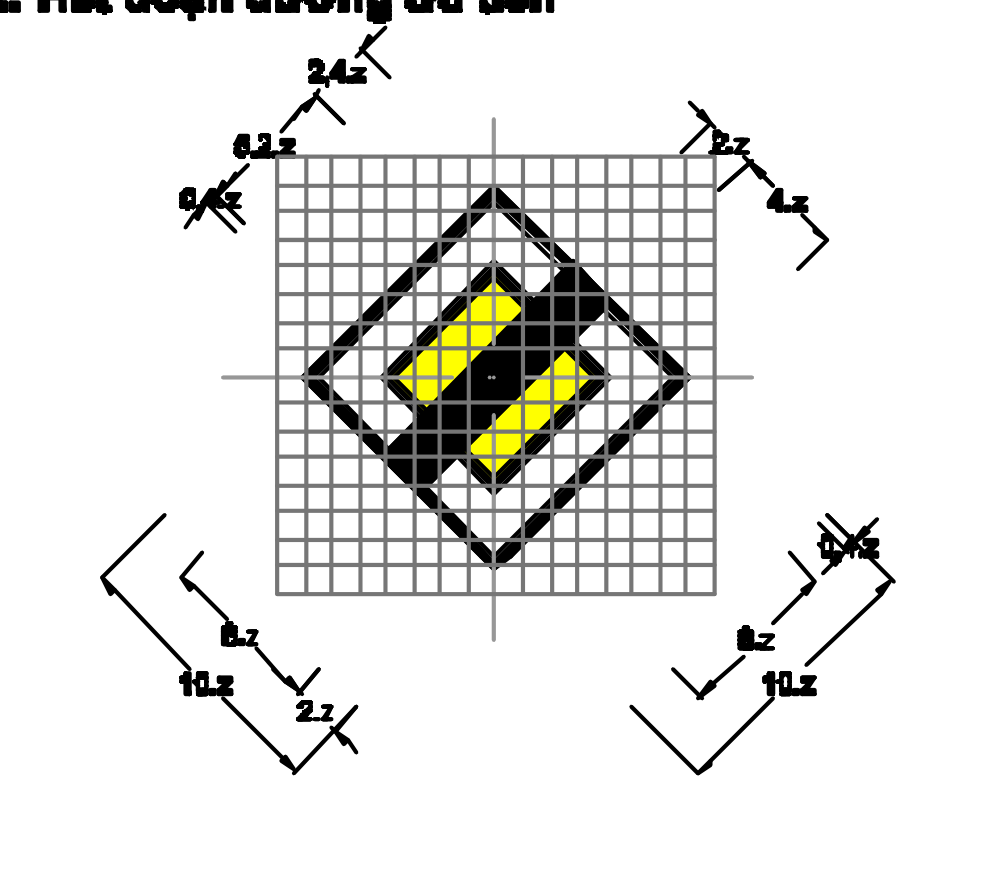

- Biển số I.402: Hết đoạn đường ưu tiên;

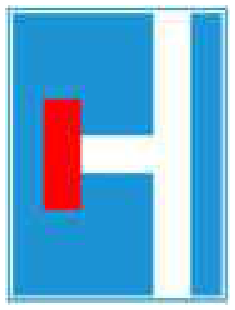

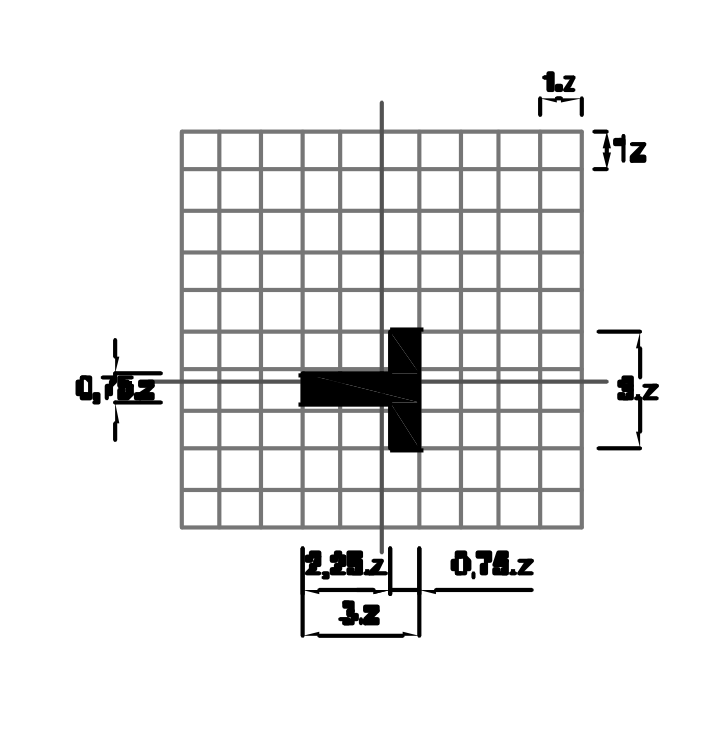

- Biển số I.405(a,b,c): Đường cụt;

- Biển số I.406: Được ưu tiên qua đường hẹp;

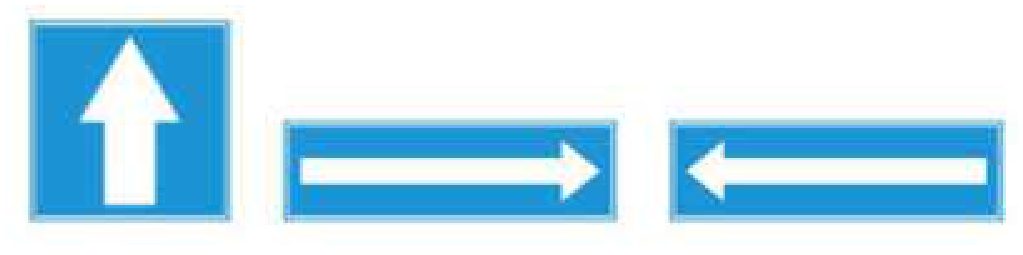

- Biển số I.407(a,b,c): Đường một chiều;

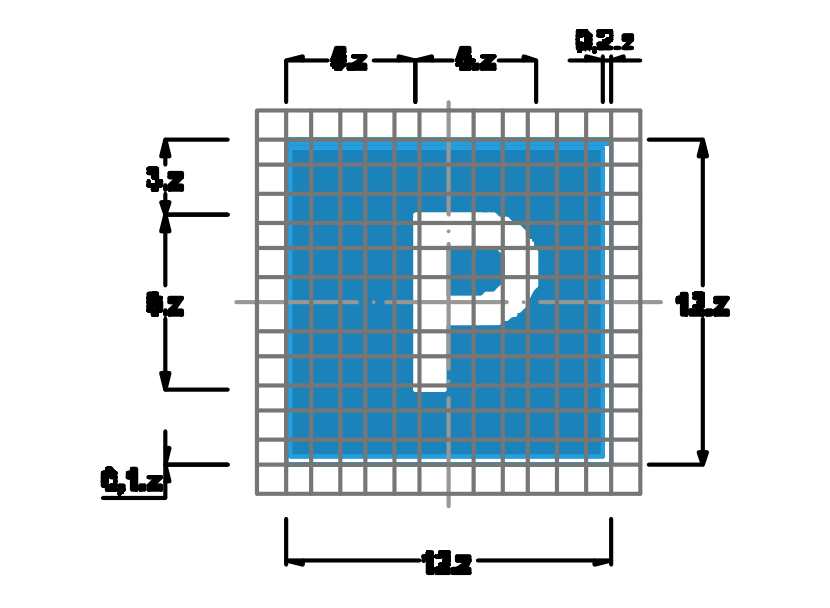

- Biển số I.408: Nơi đỗ xe;

- Biển số I.408a: Nơi đỗ xe một phần trên hè phố;

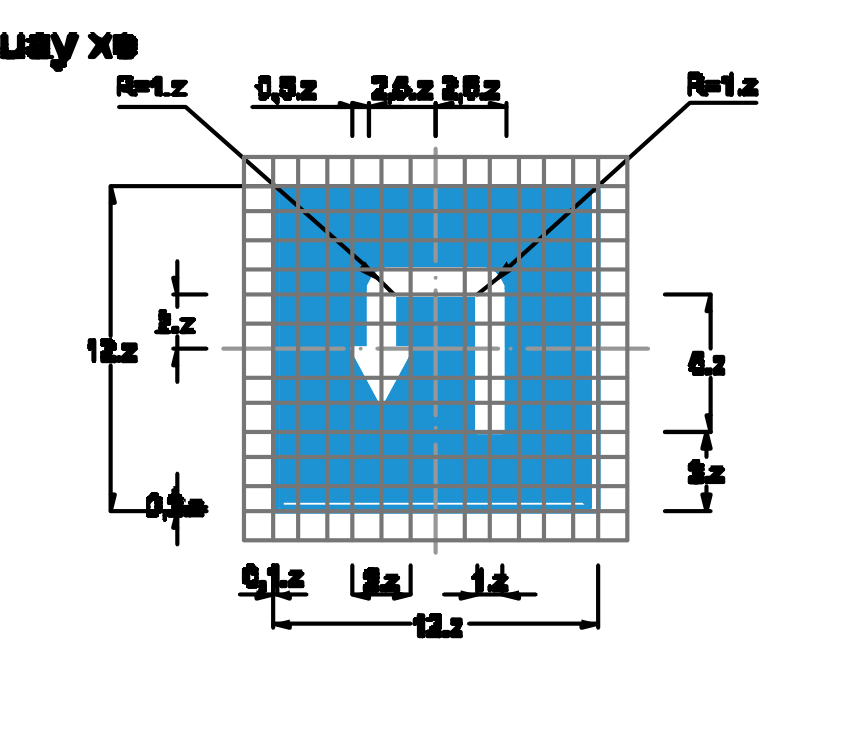

- Biển số I.409: Chỗ quay xe;

- Biển số I.410: Khu vực quay xe;

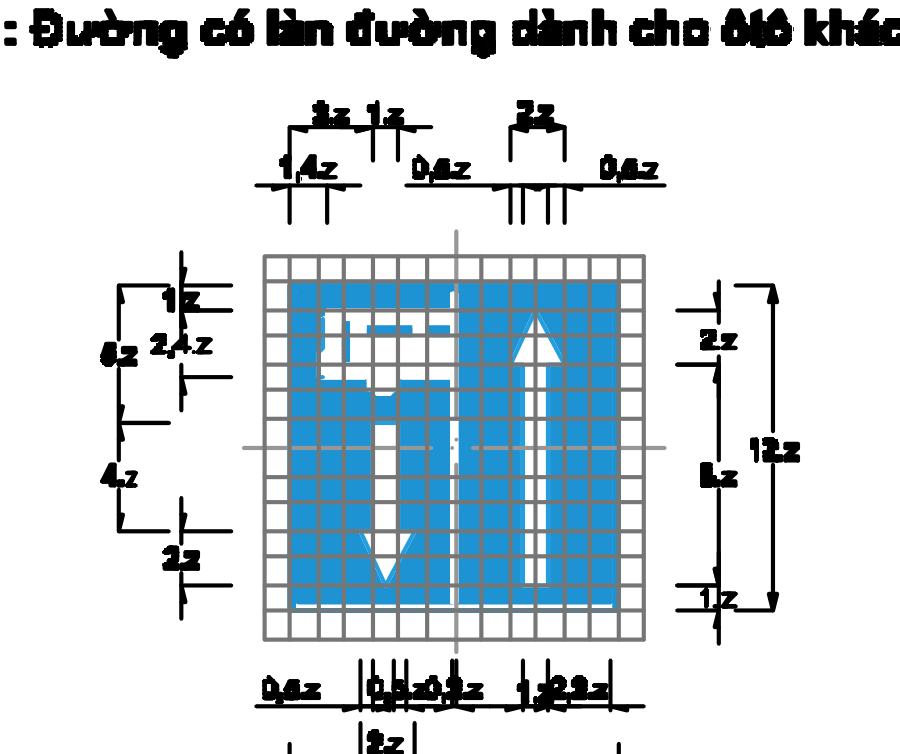

- Biển số I.413a: Đường phía trước có làn đường dành cho ô tô khách;

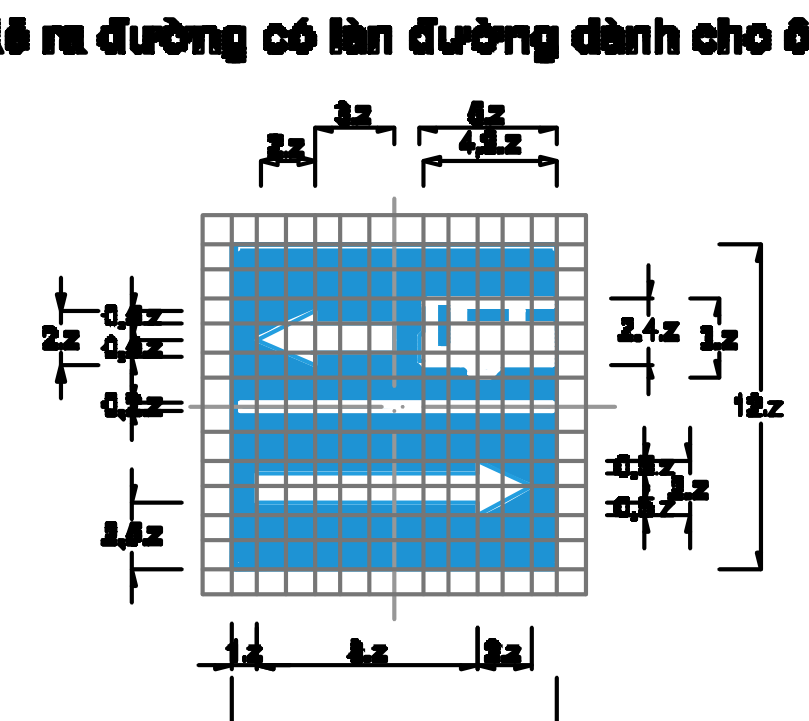

- Biển số I.413(b,c): Rẽ ra đường có làn đường dành cho ô tô khách;

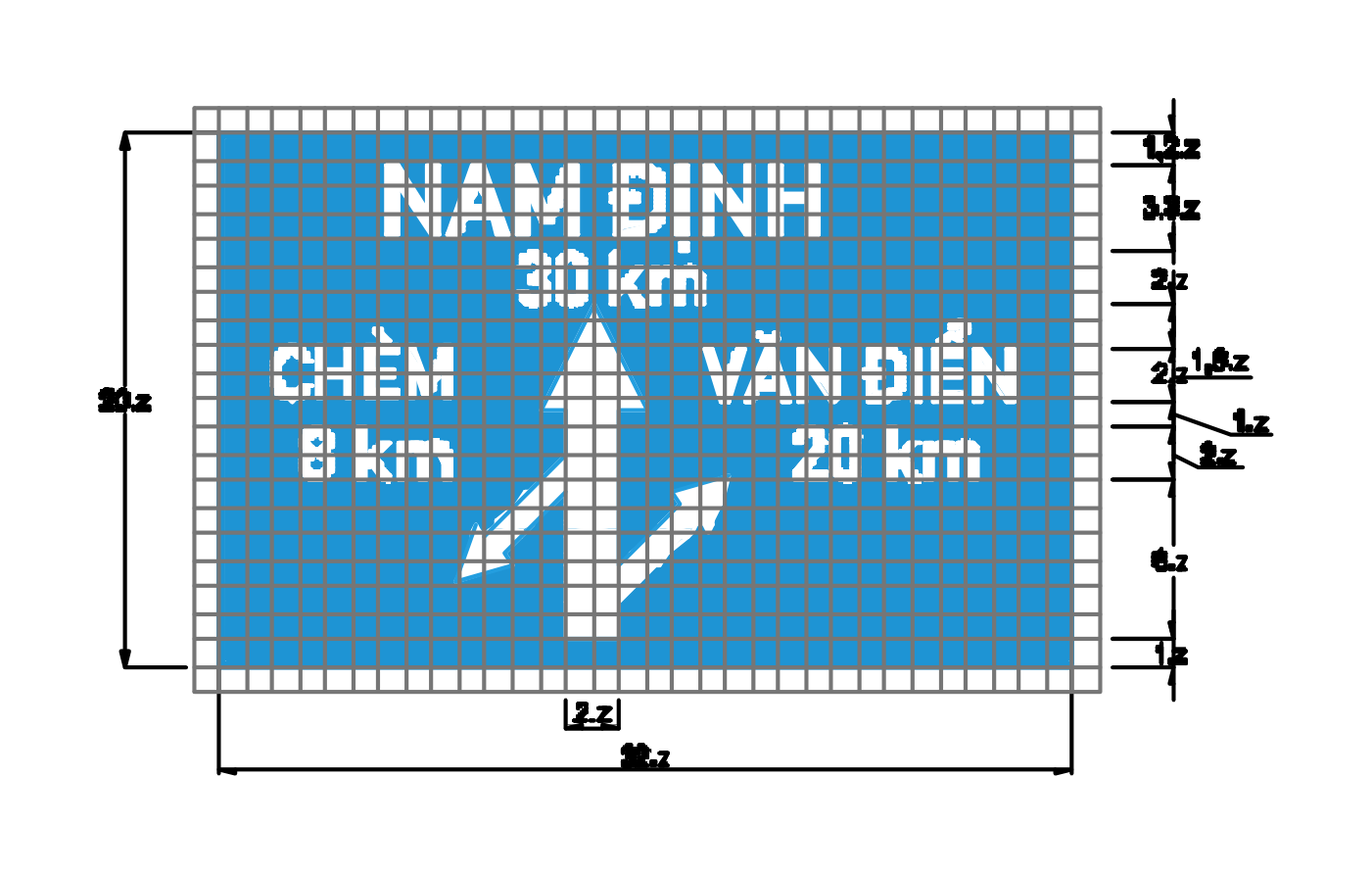

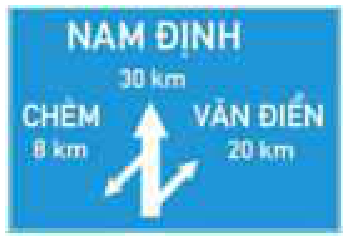

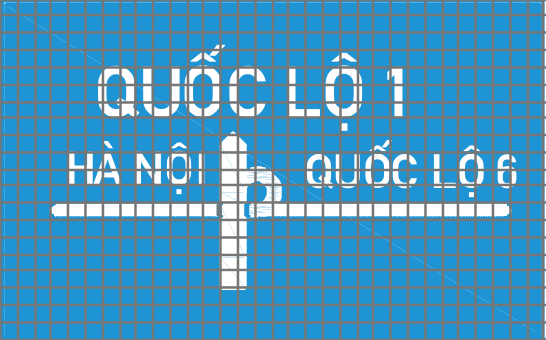

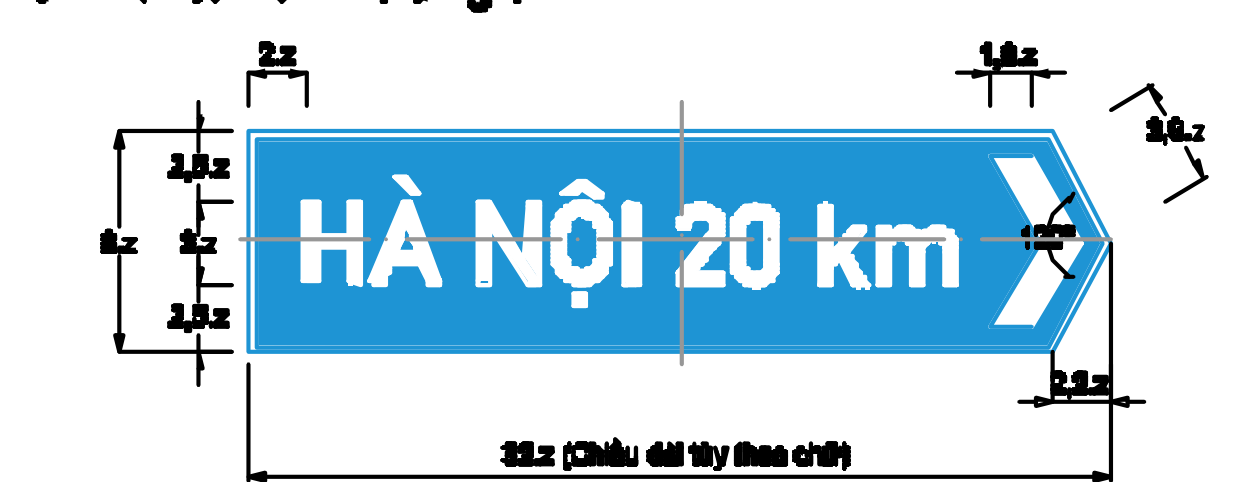

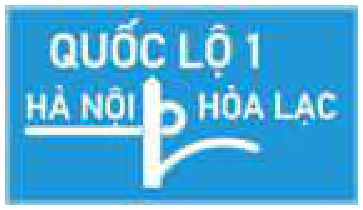

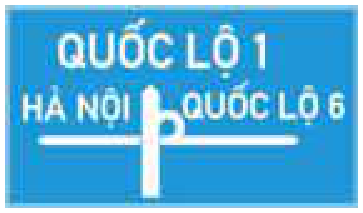

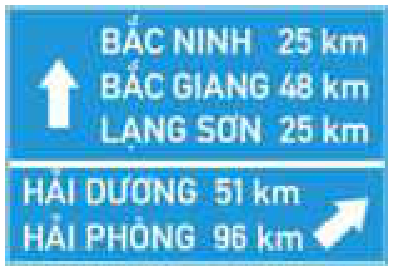

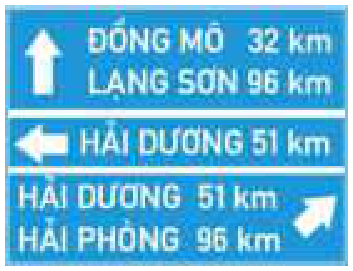

- Biển số I.414(a,b,c,d): Chỉ hướng đường;

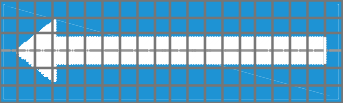

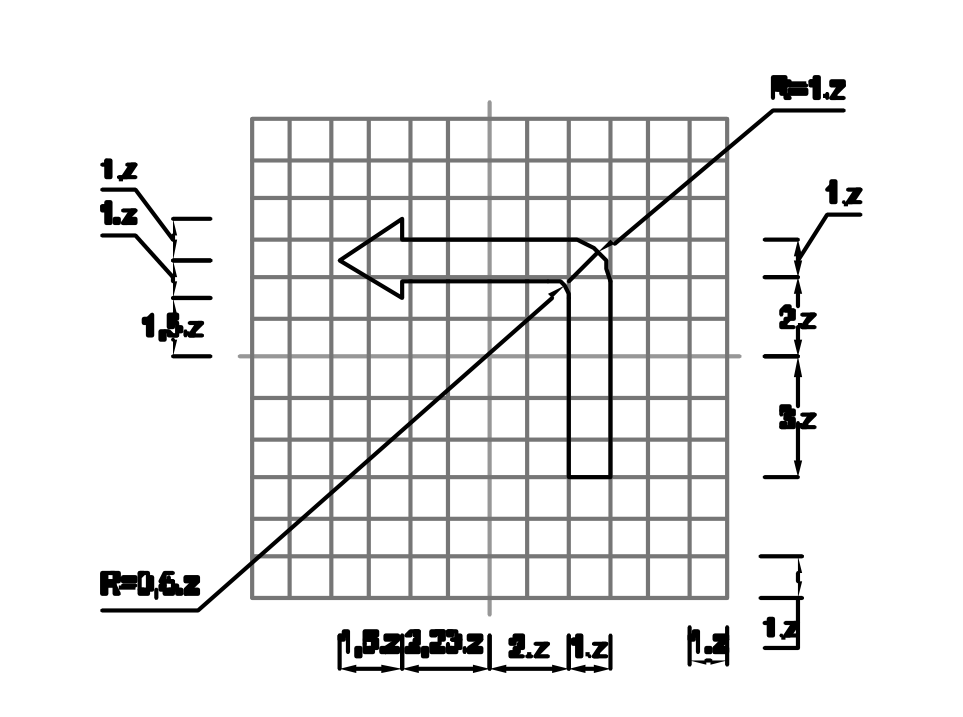

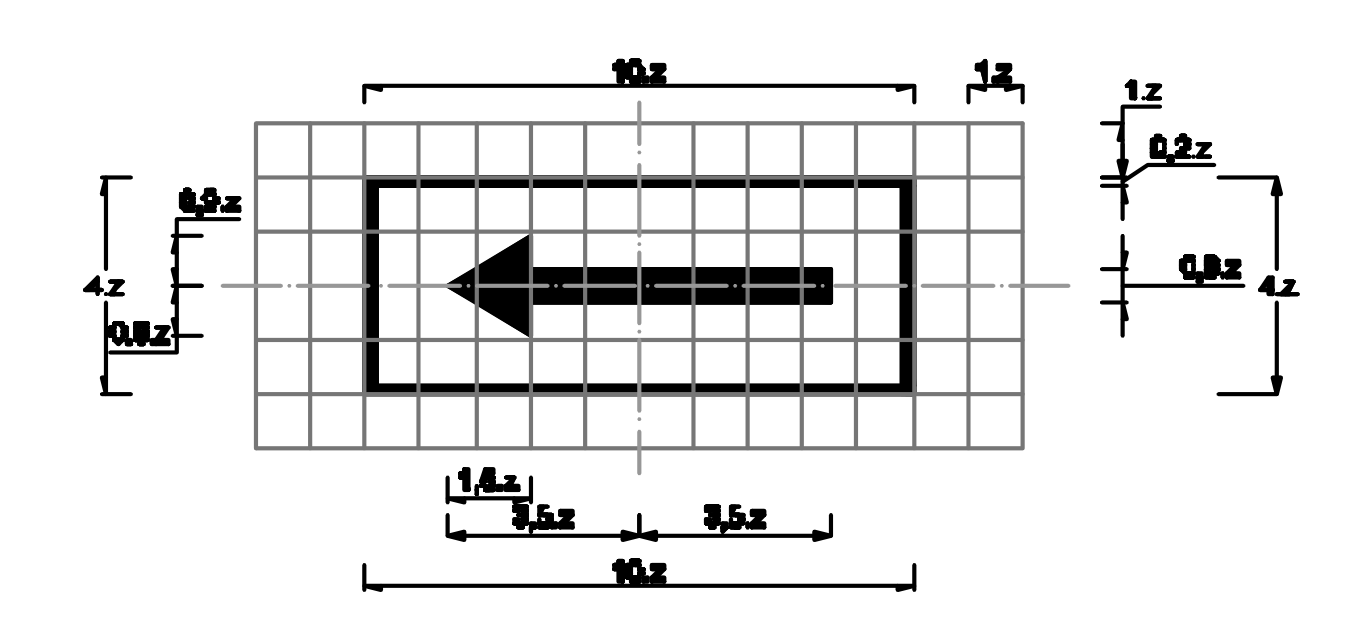

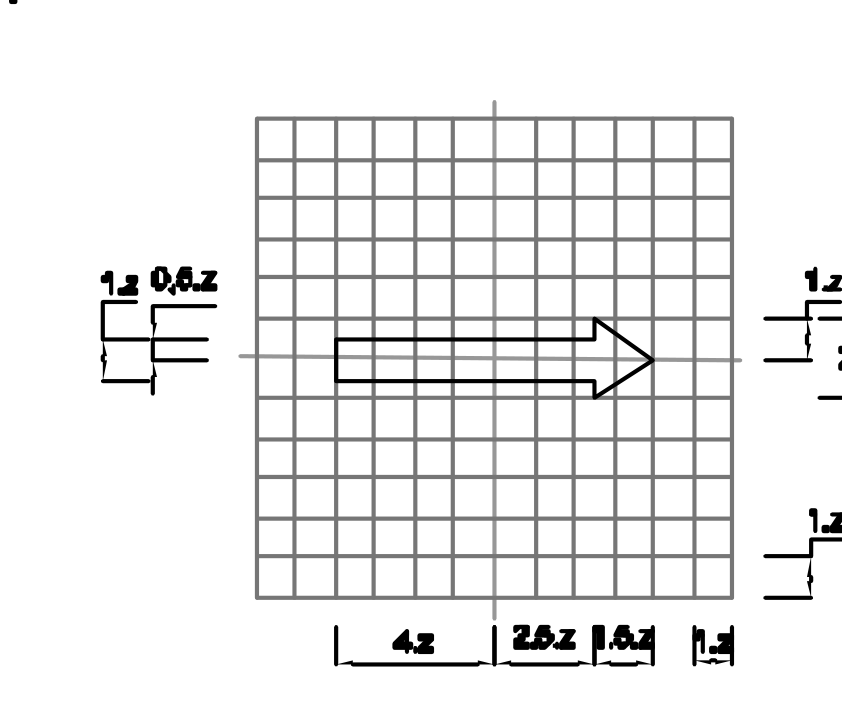

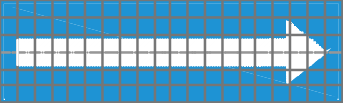

- Biển số I.415: Mũi tên chỉ hướng đi;

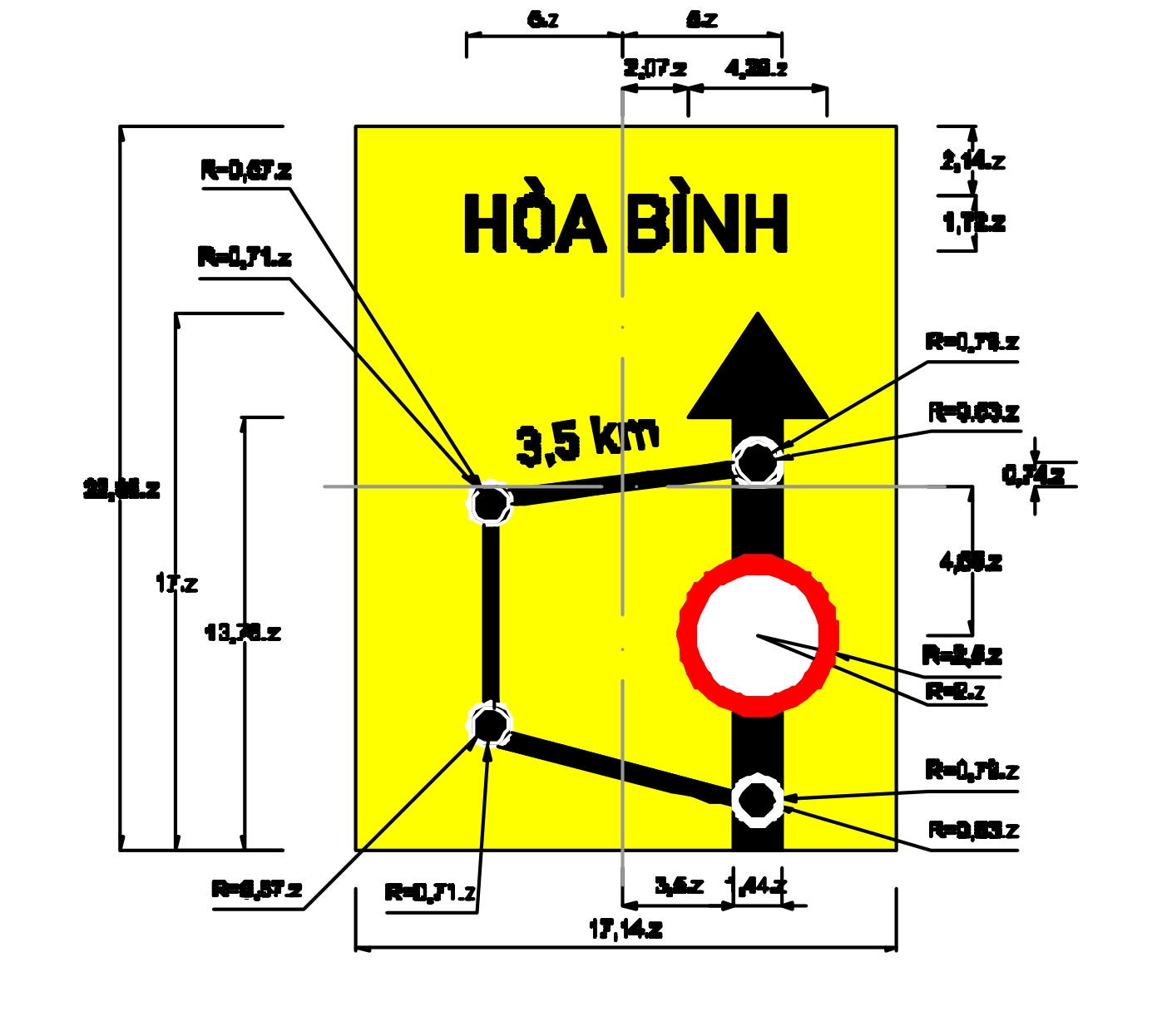

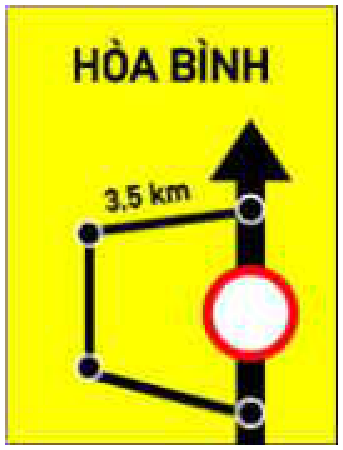

- Biển số I.416: Đường tránh;

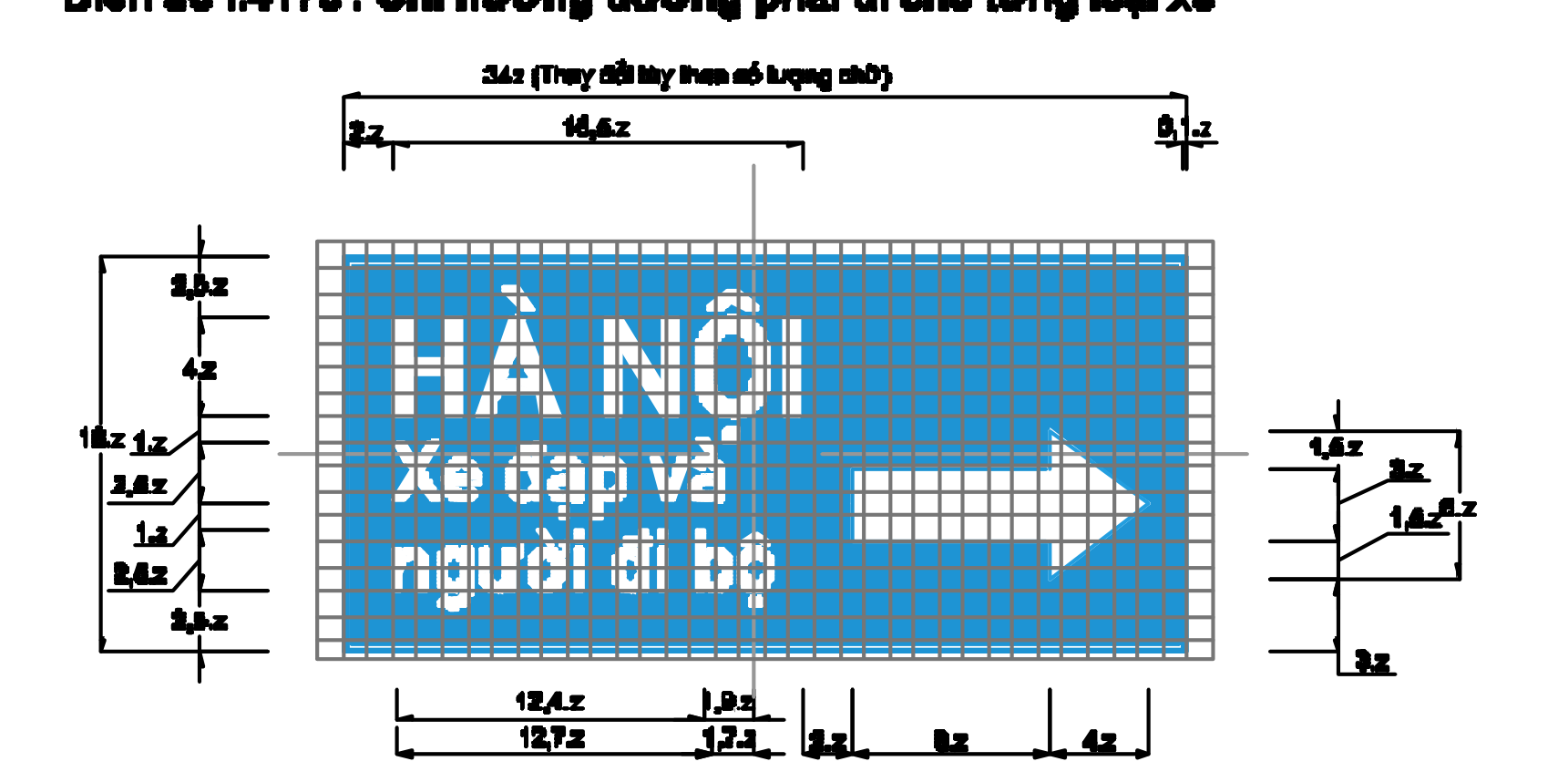

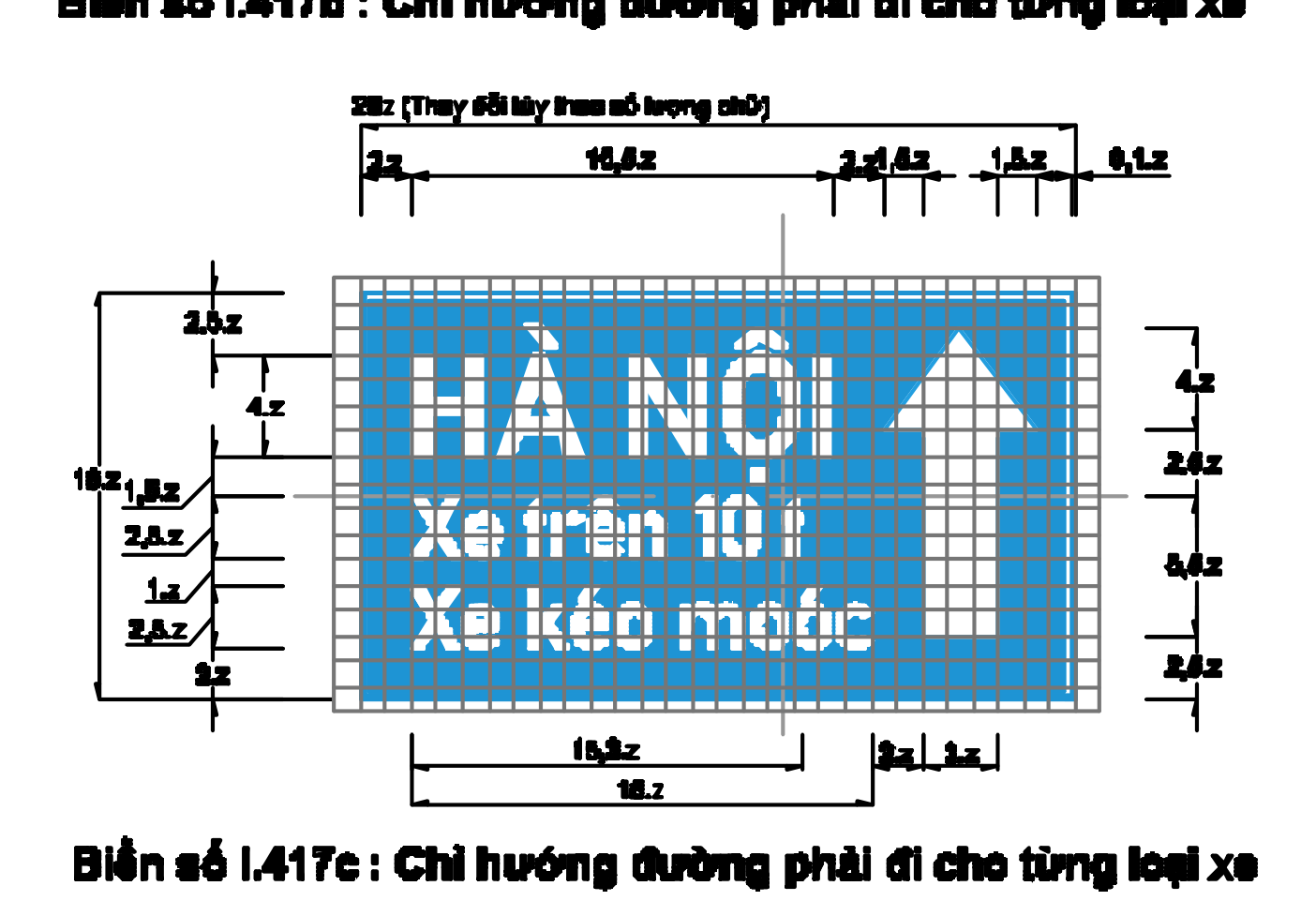

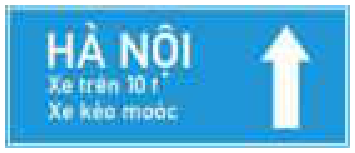

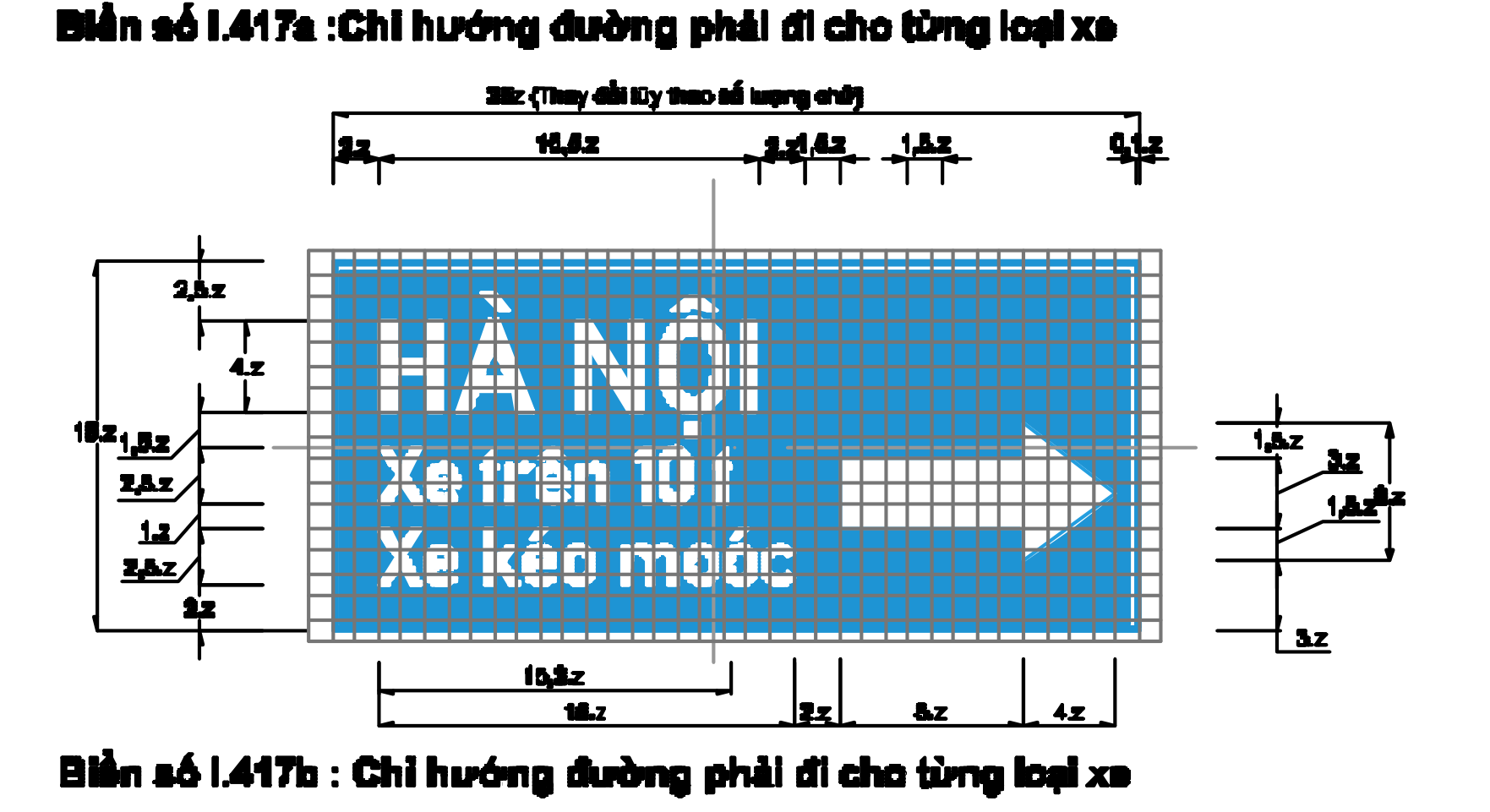

- Biển số I.417(a,b,c): Chỉ hướng đường phải đi cho từng loại xe;

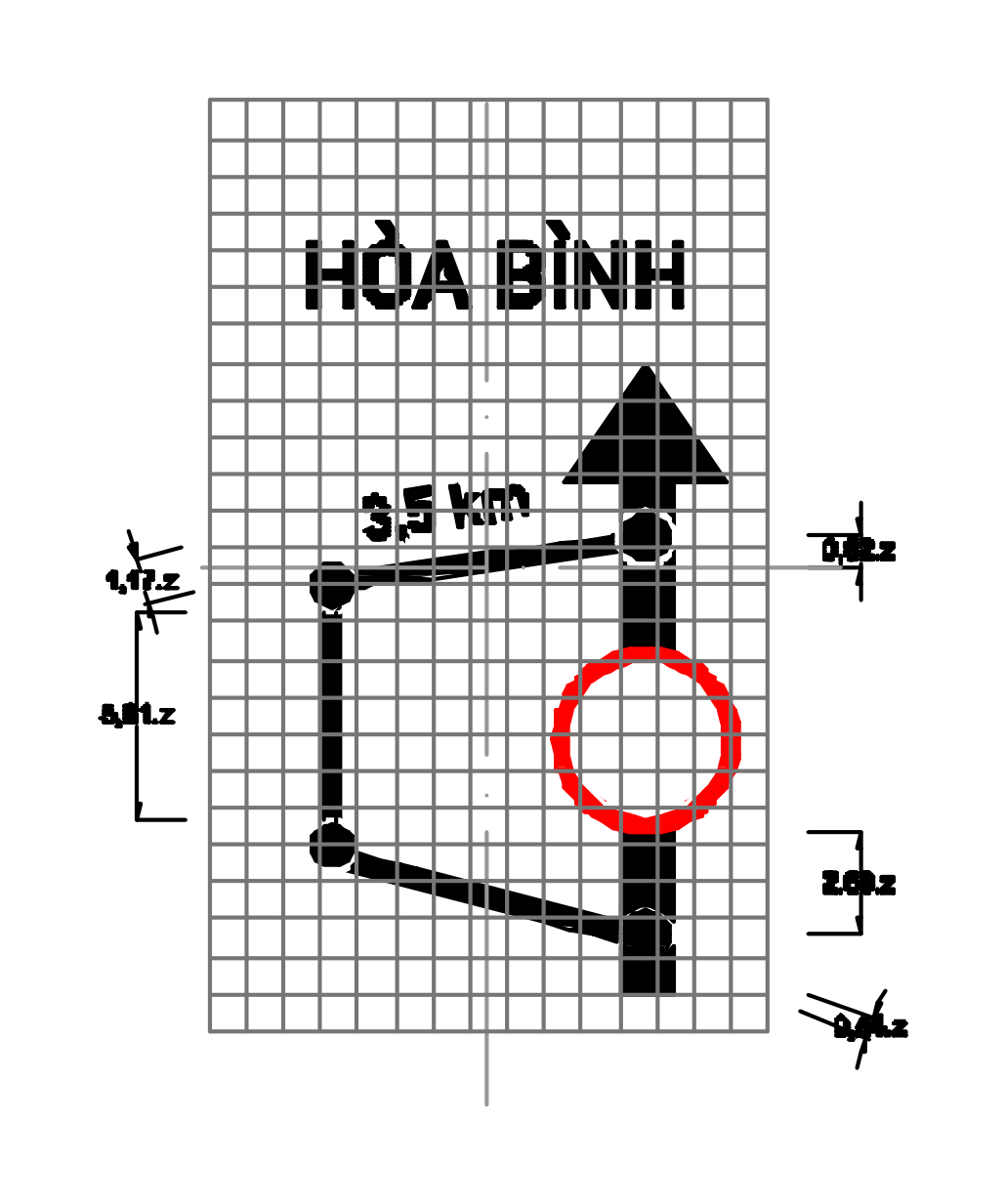

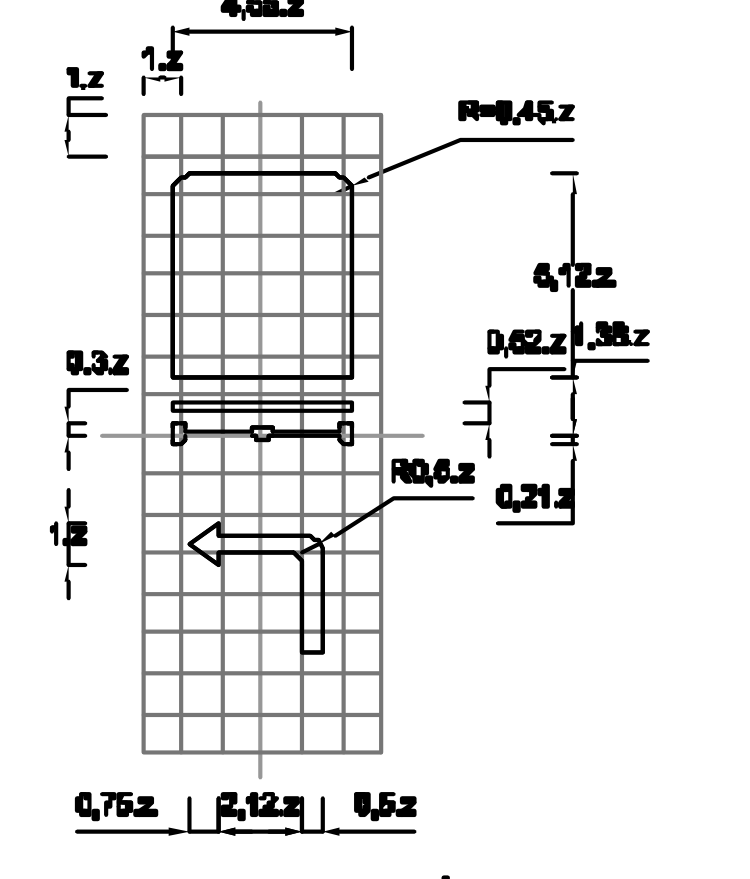

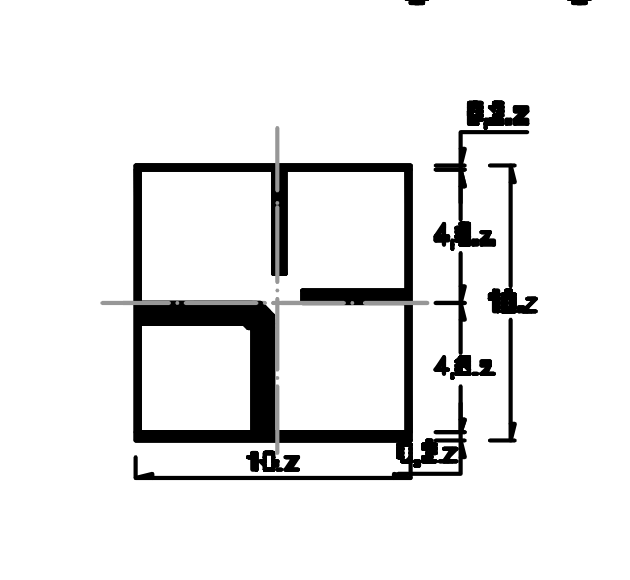

- Biển số I.418: Lối đi ở những vị trí cấm rẽ;

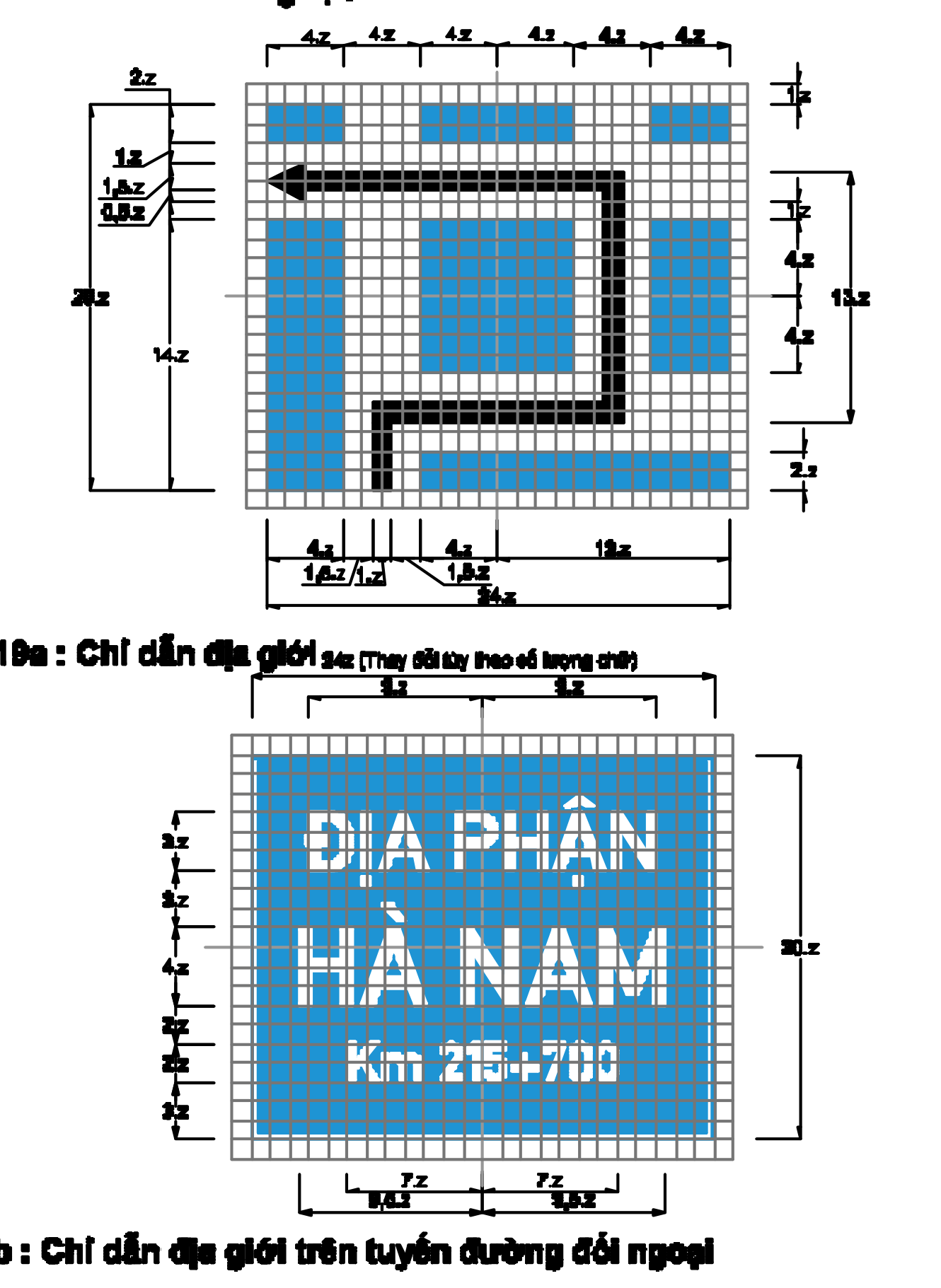

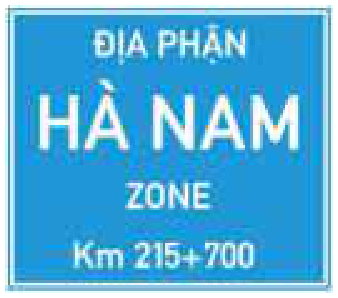

- Biển số I.419a: Chỉ dẫn địa giới;

- Biển số I.419b: Chỉ dẫn địa giới trên tuyến đường đối ngoại;

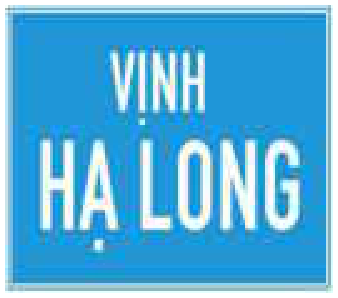

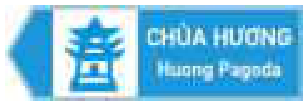

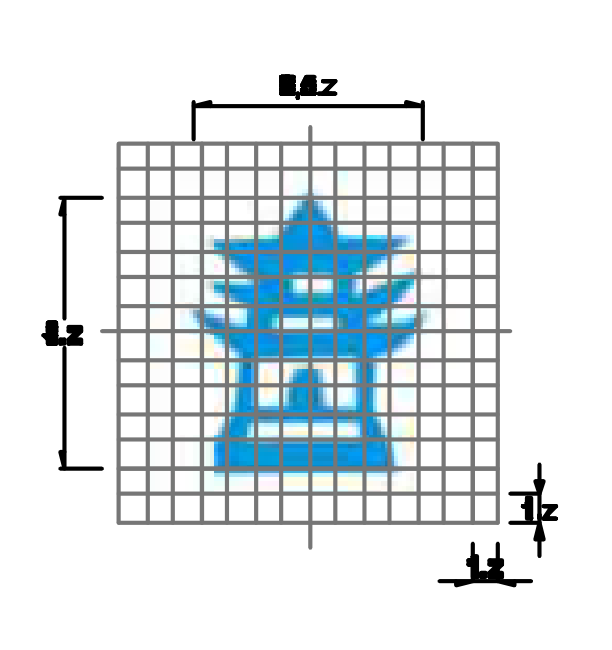

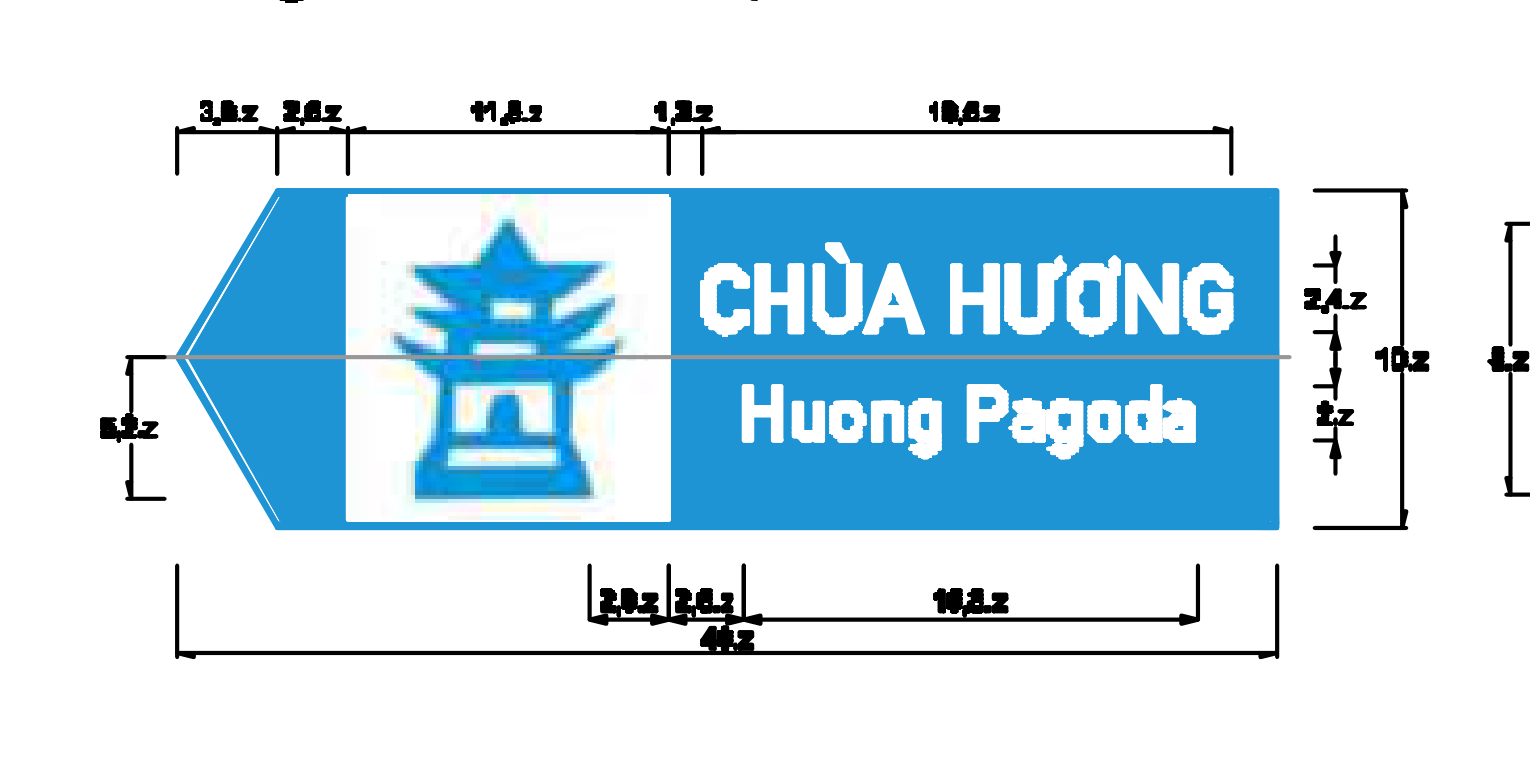

- Biển số I.422a: Di tích lịch sử;

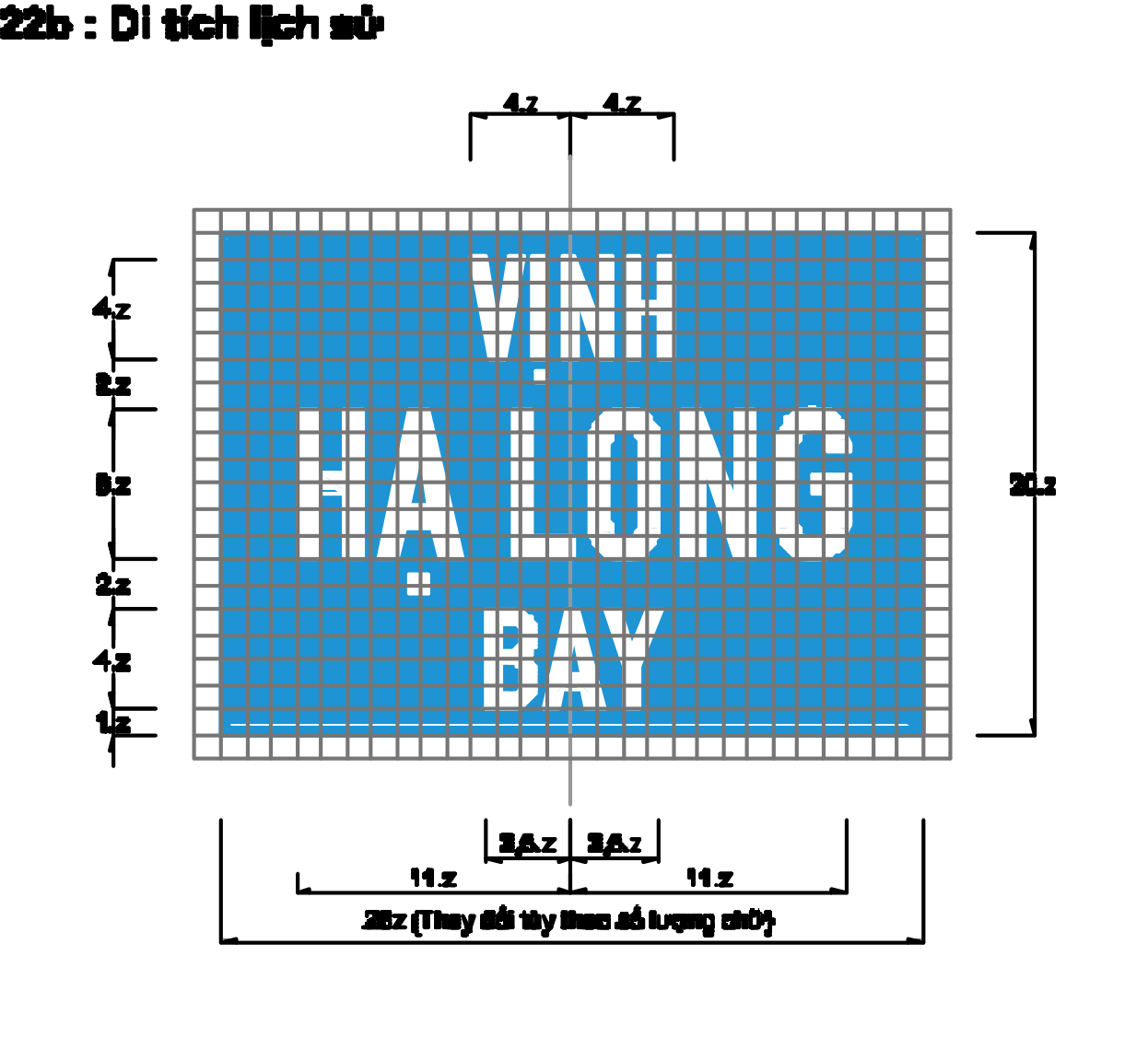

- Biển số I.422b: Di tích lịch sử trên tuyến đường đối ngoại;

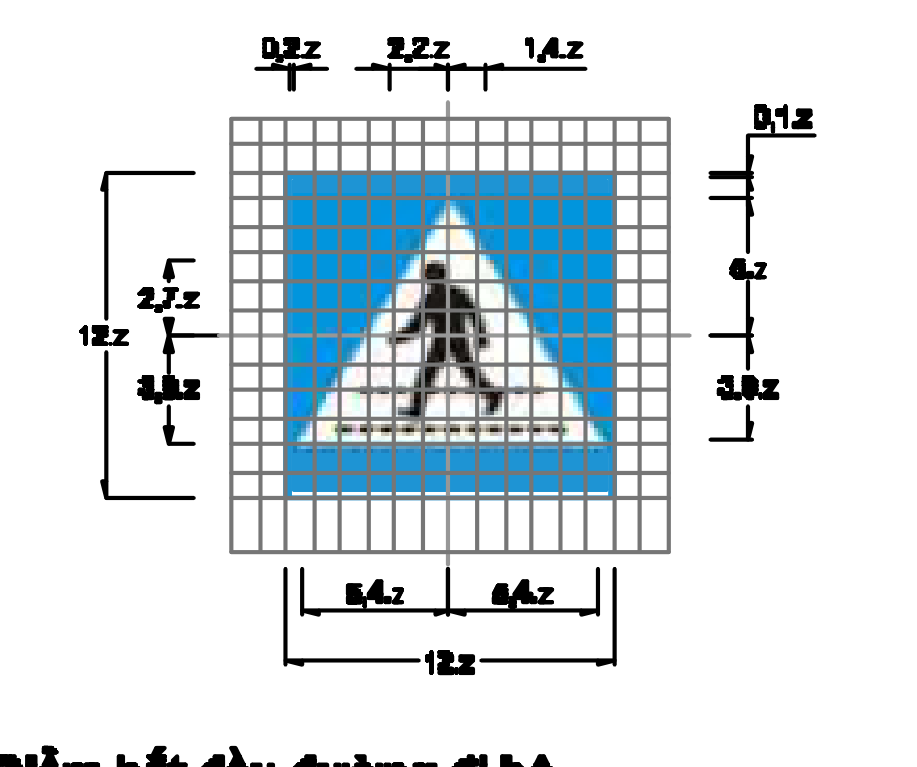

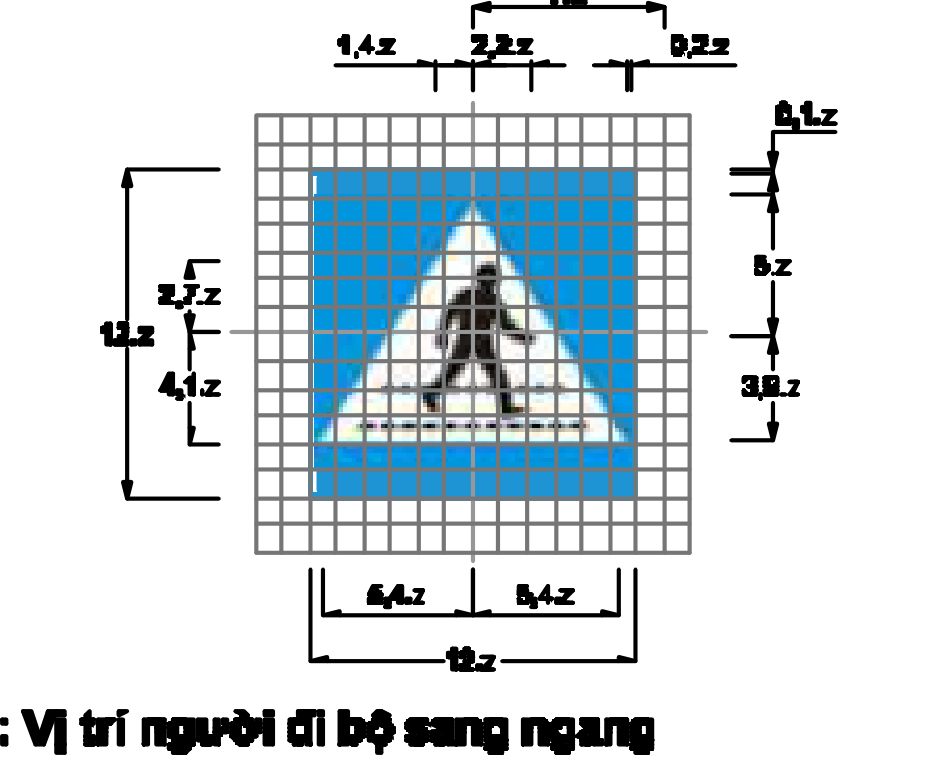

- Biển số I.423(a,b): Vị trí người đi bộ sang ngang;

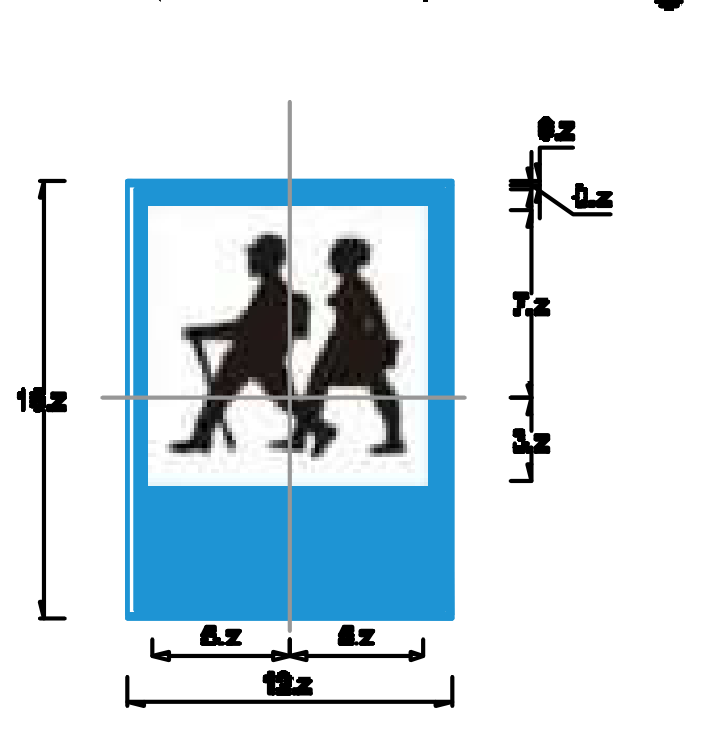

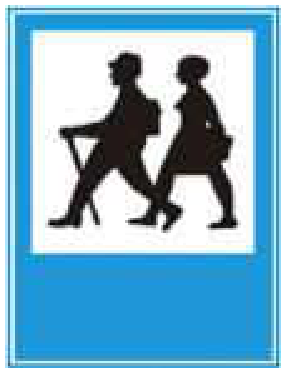

- Biển số I.423c: Điểm bắt đầu đường đi bộ;

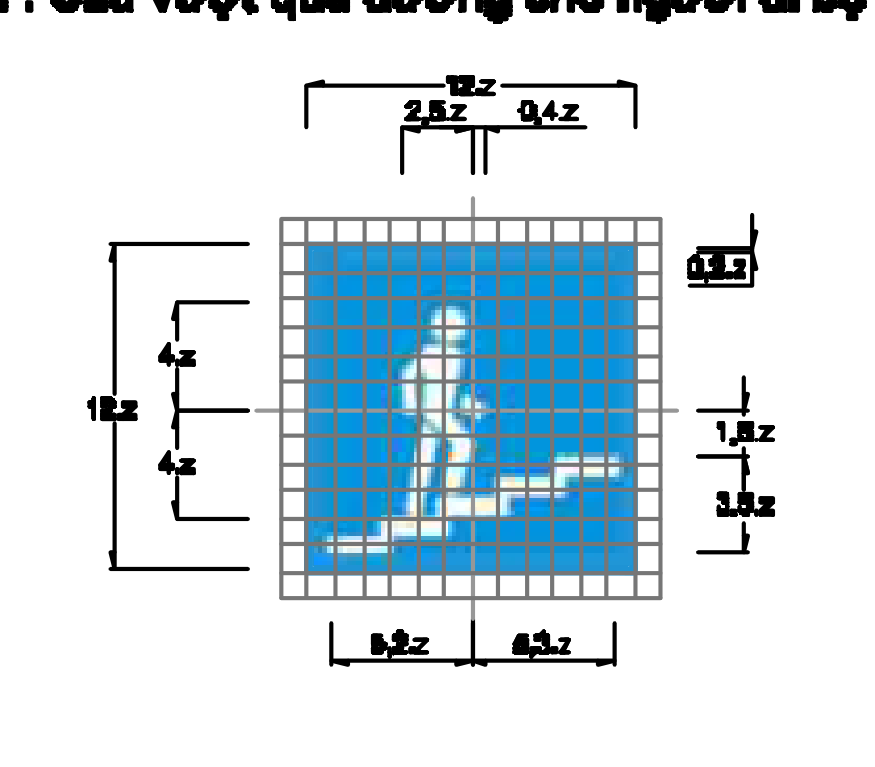

- Biển số I.424(a,b): Cầu vượt qua đường cho người đi bộ;

29

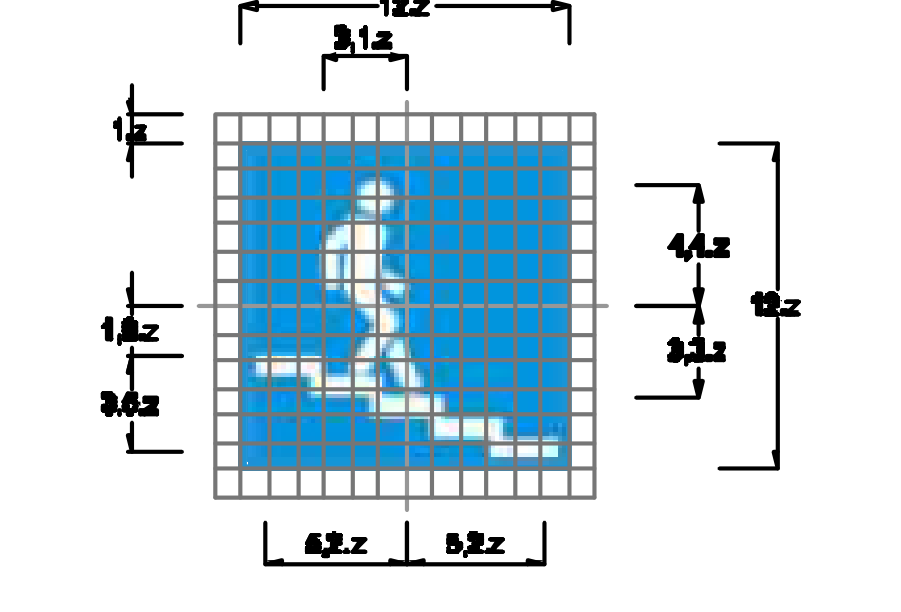

- Biển số I.424(c,d): Hầm chui qua đường cho người đi bộ;

- Biển số I.425: Bệnh viện;

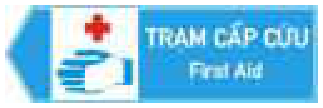

- Biển số I.426: Trạm cấp cứu;

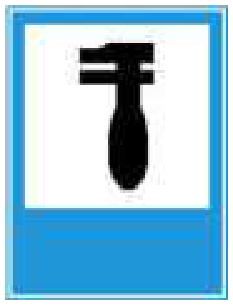

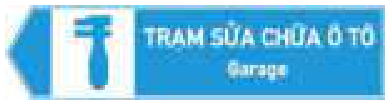

- Biển số I.427a: Trạm sửa chữa;

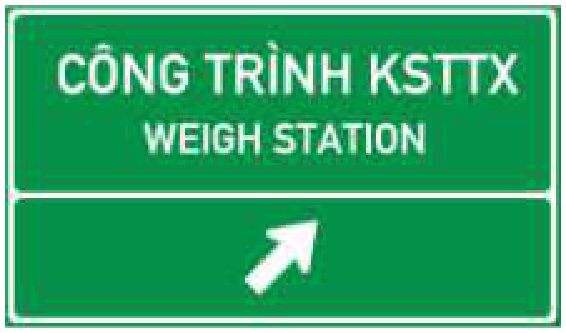

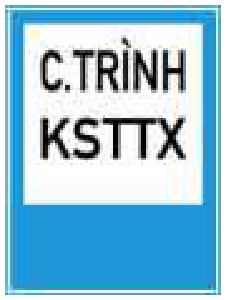

- Biển số I.427b: Công trình kiểm soát tải trọng xe;

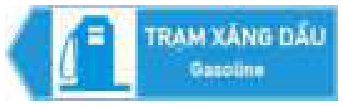

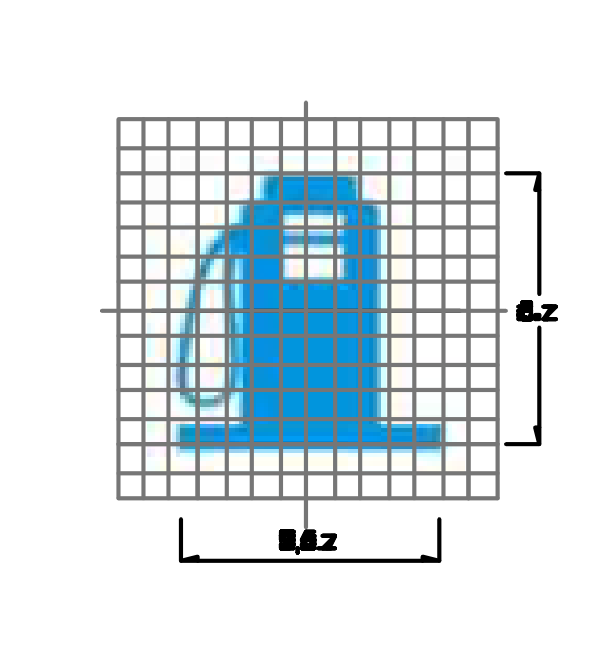

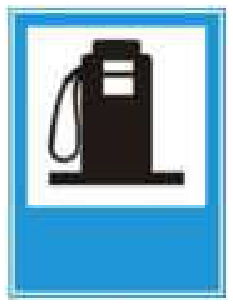

- Biển số I.428: Cửa hàng xăng dầu;

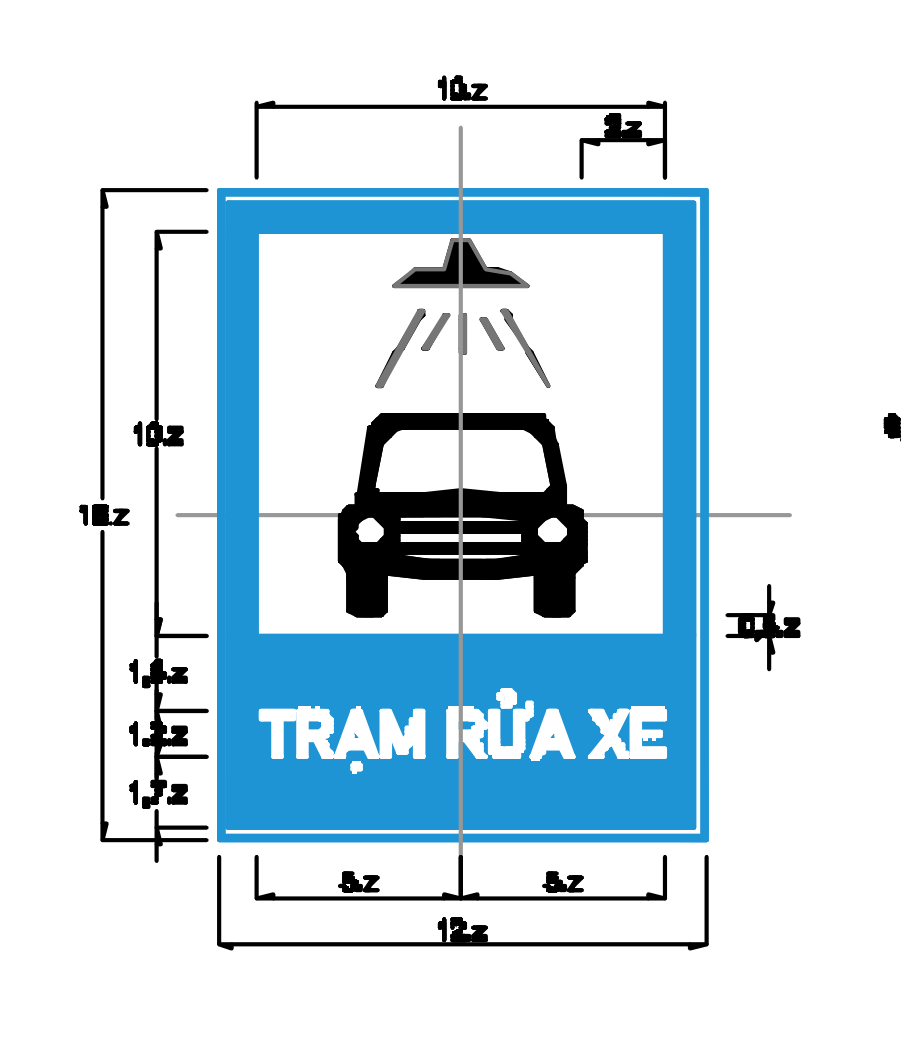

- Biển số I.429: Nơi rửa xe;

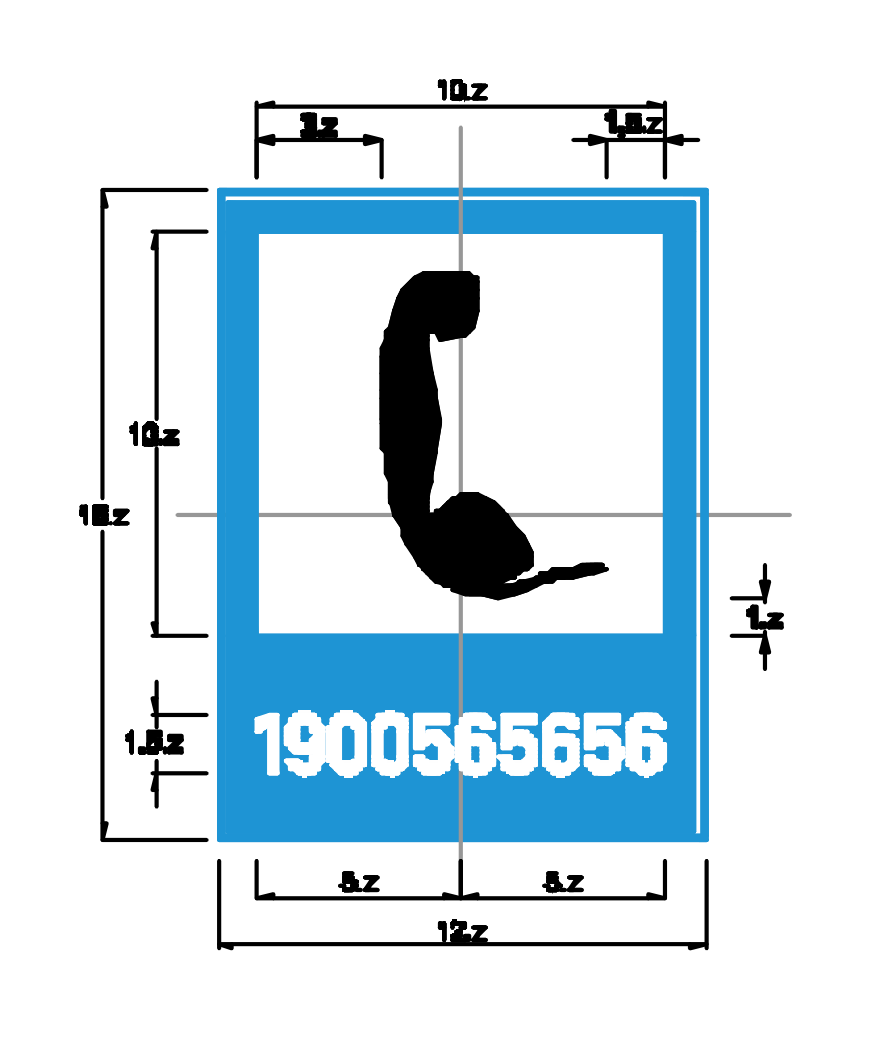

- Biển số I.430: Điện thoại;

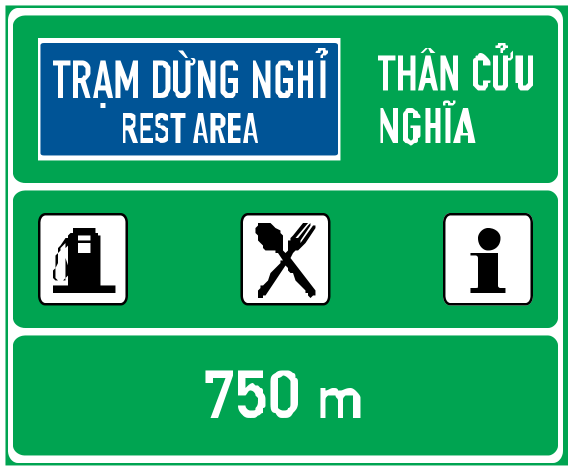

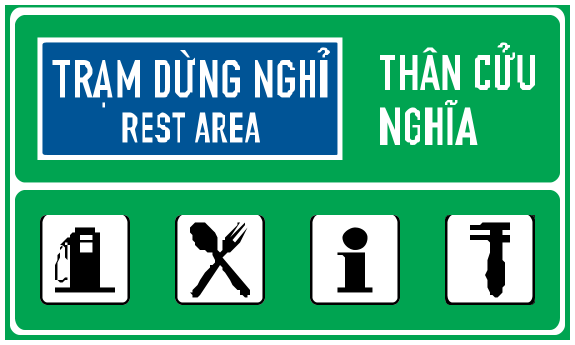

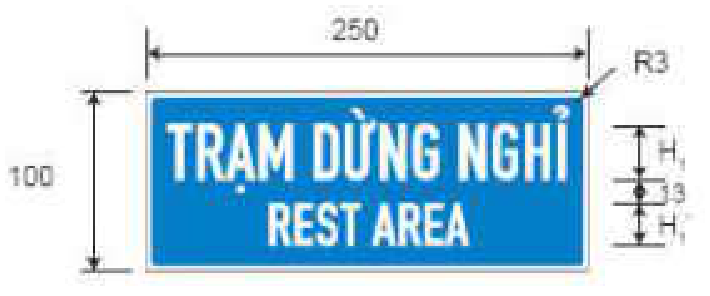

- Biển số I.431: Trạm dừng nghỉ;

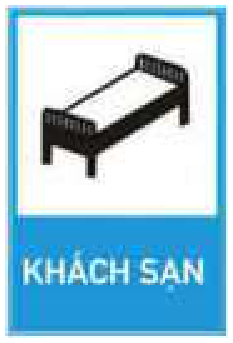

- Biển số I.432: Khách sạn;

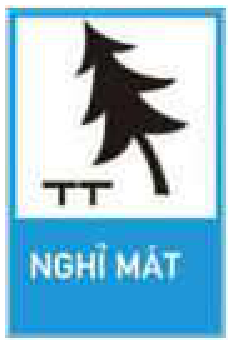

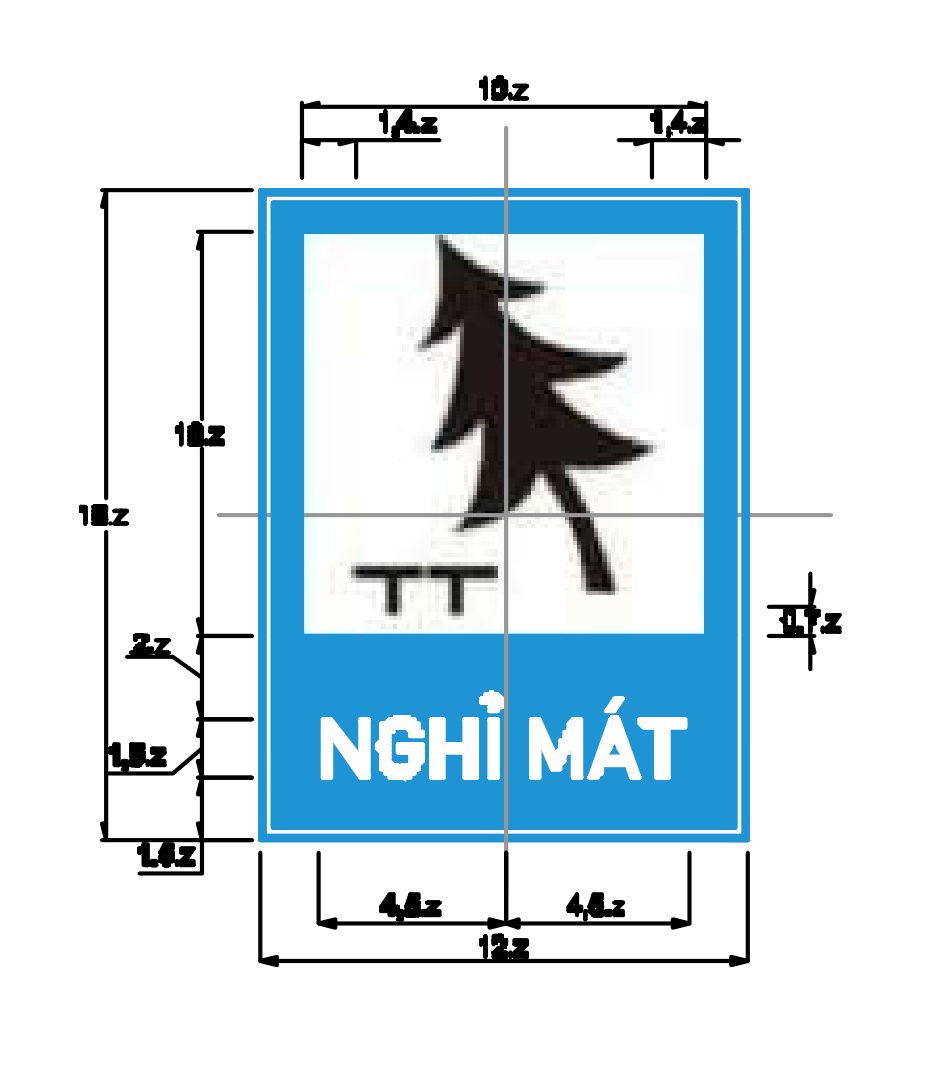

- Biển số I.433a: Nơi nghỉ mát;

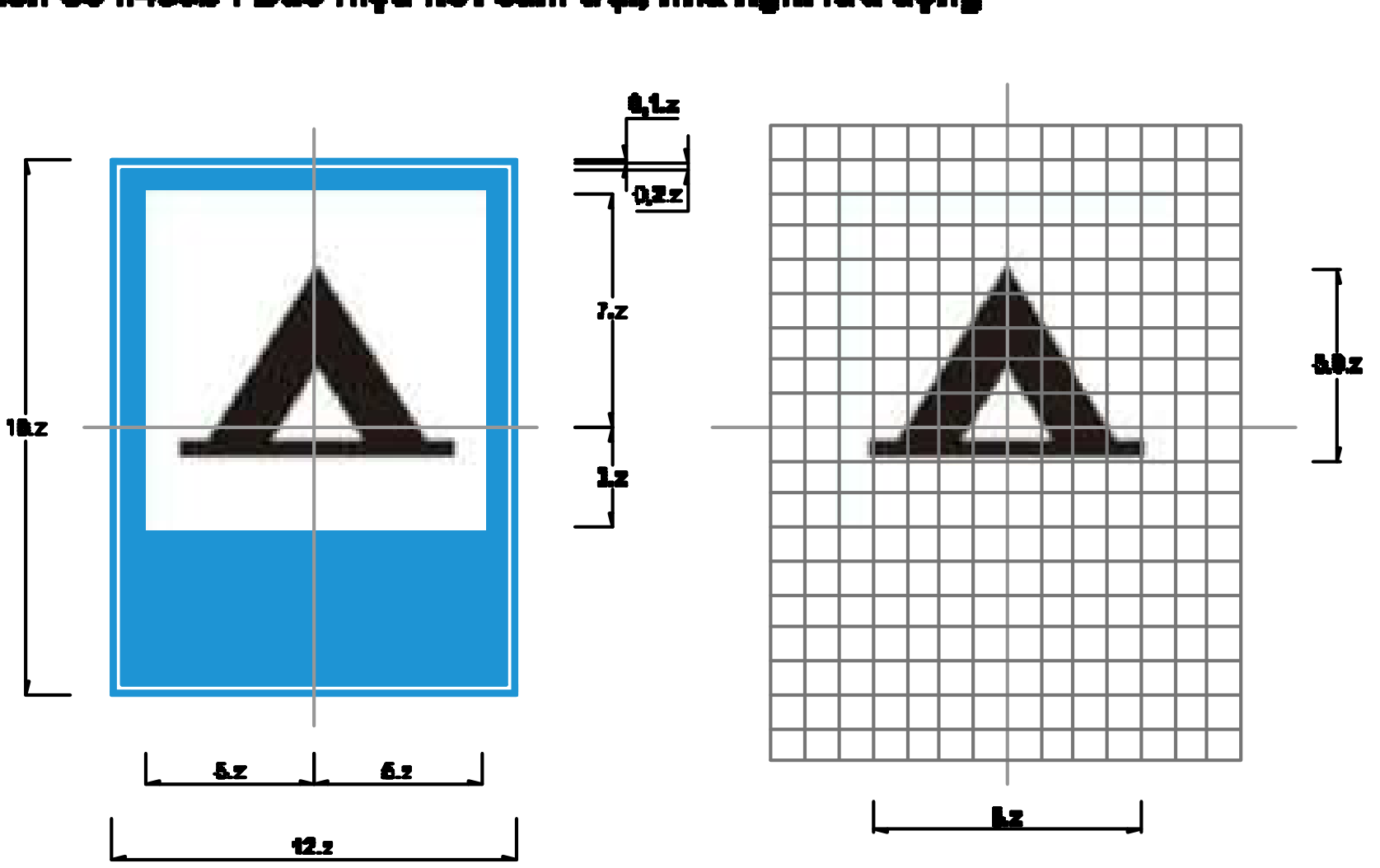

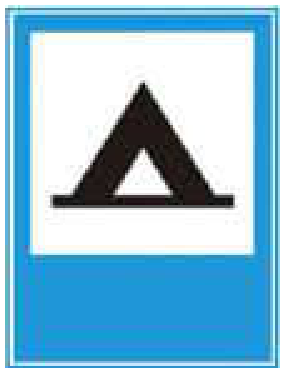

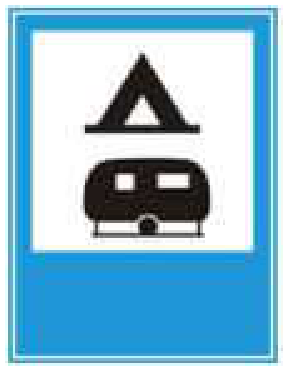

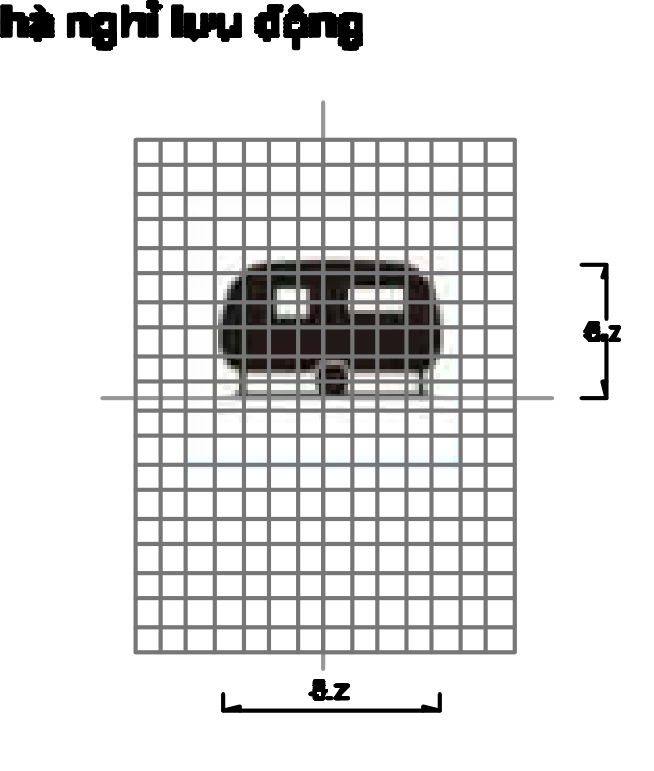

- Biển số I.433(b,c,d): Báo hiệu nơi cắm trại, nhà nghỉ lưu động;

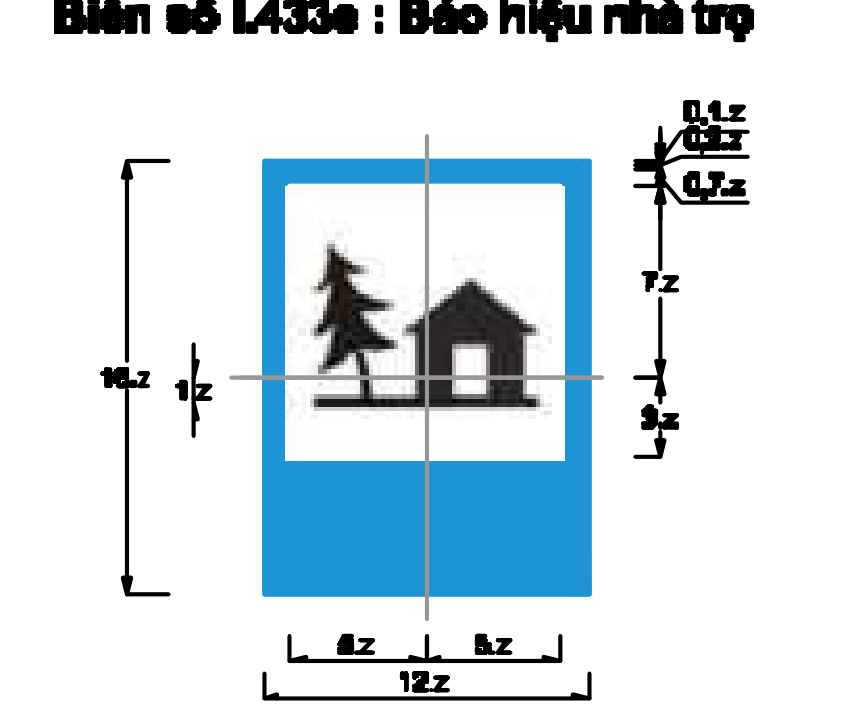

- Biển số I.433e: Báo hiệu nhà trọ;

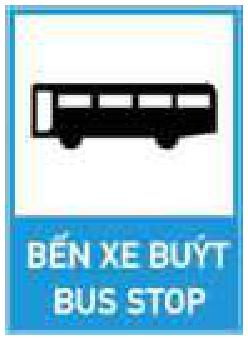

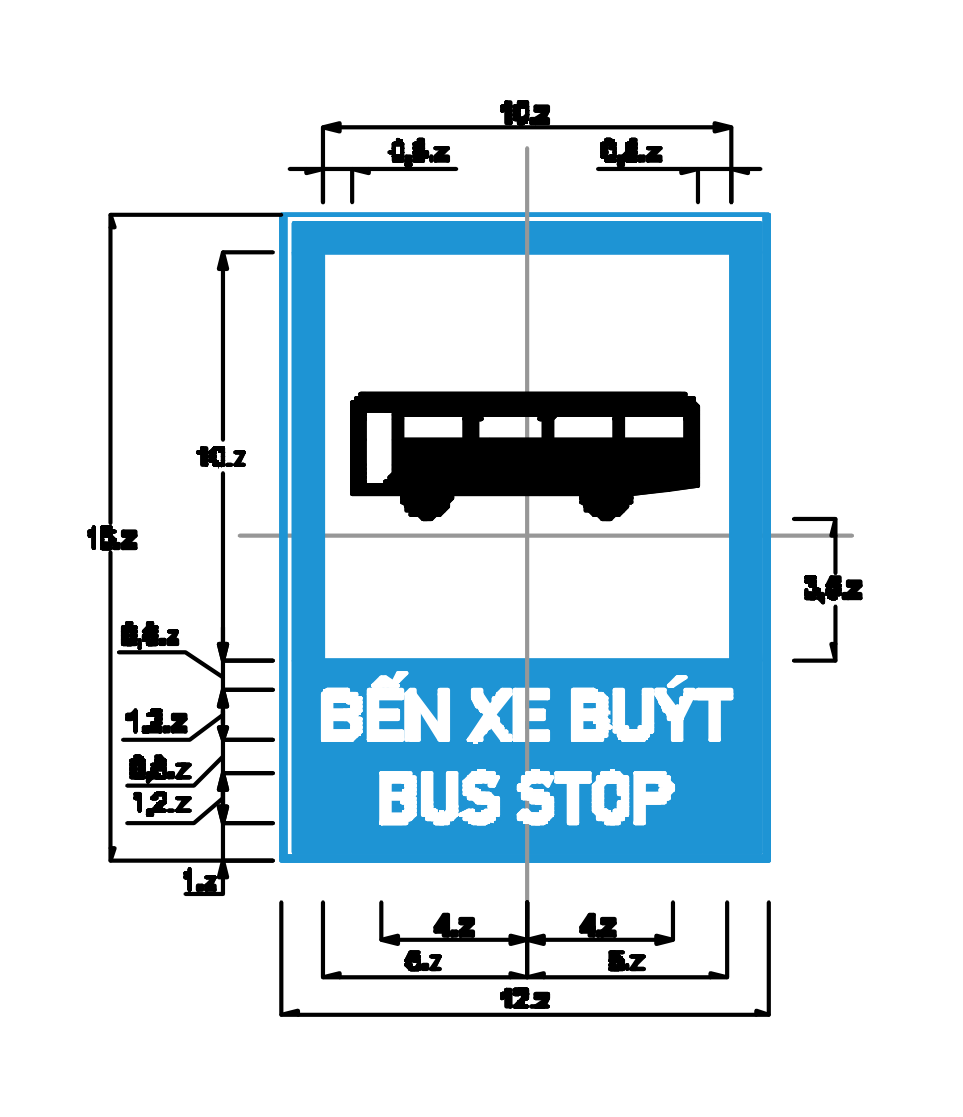

- Biển số I.434a: Bến xe buýt;

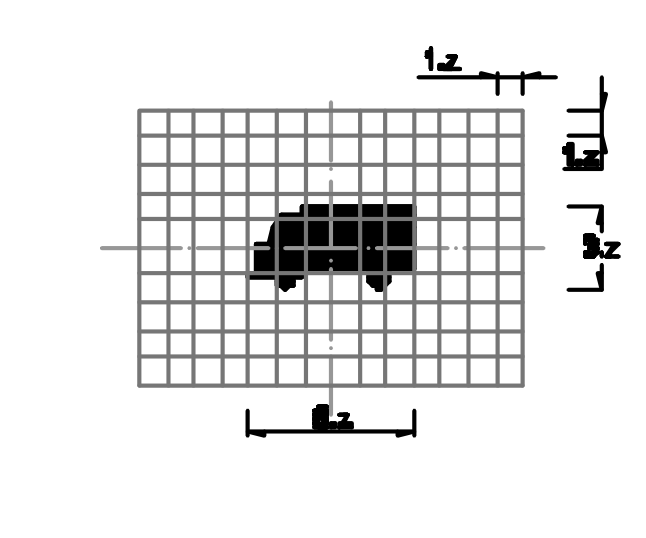

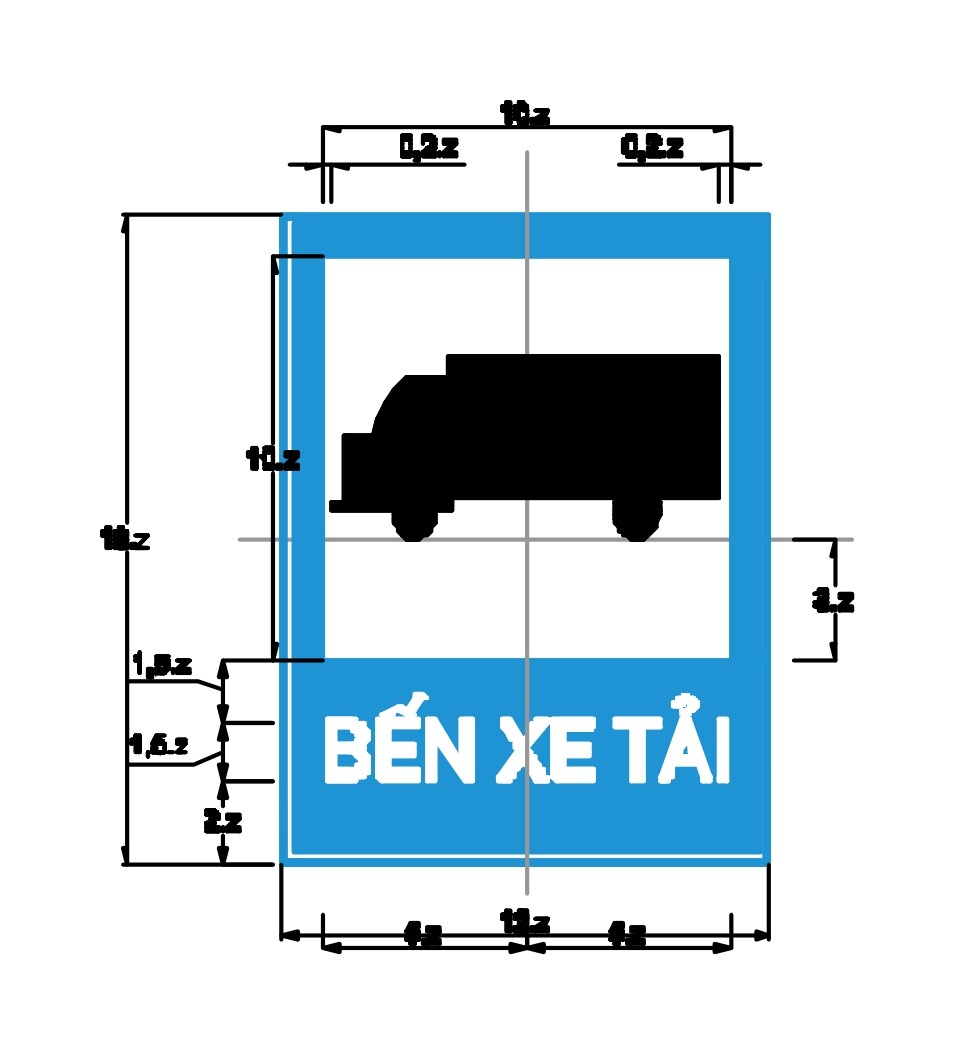

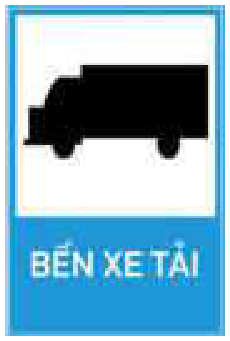

- Biển số I.434b: Bến xe tải;

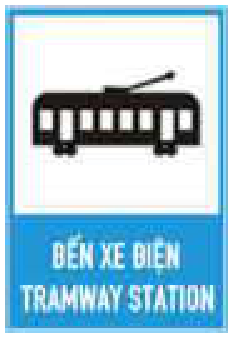

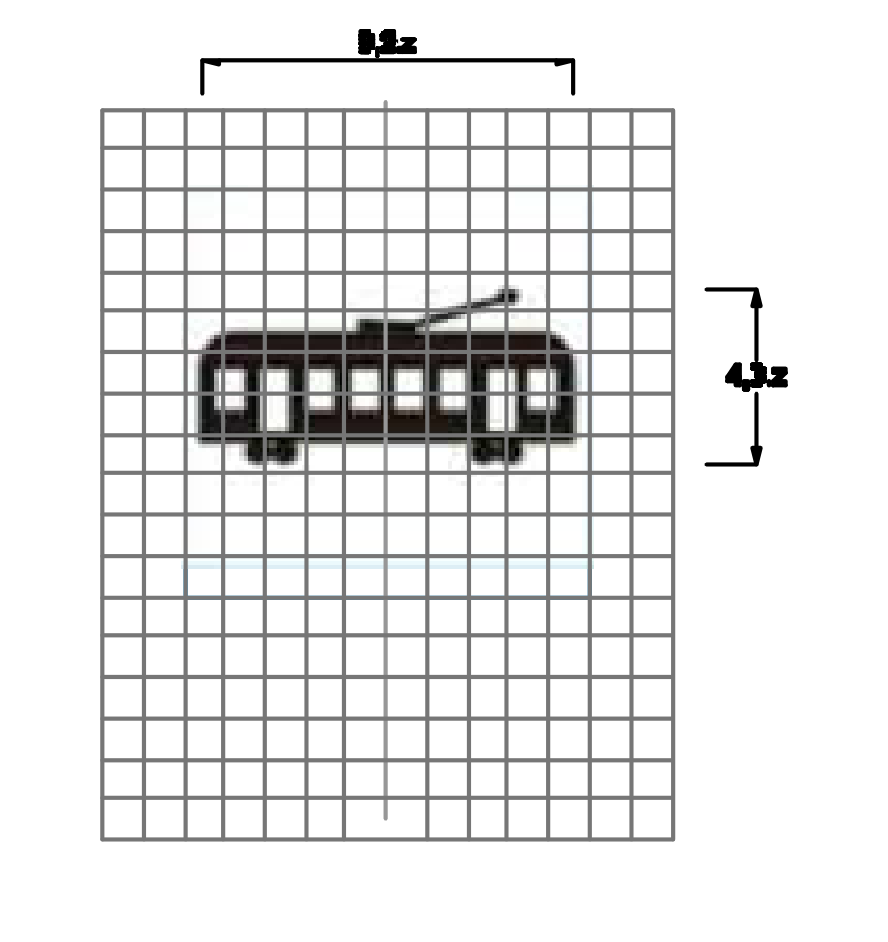

- Biển số I.435: Bến xe điện;

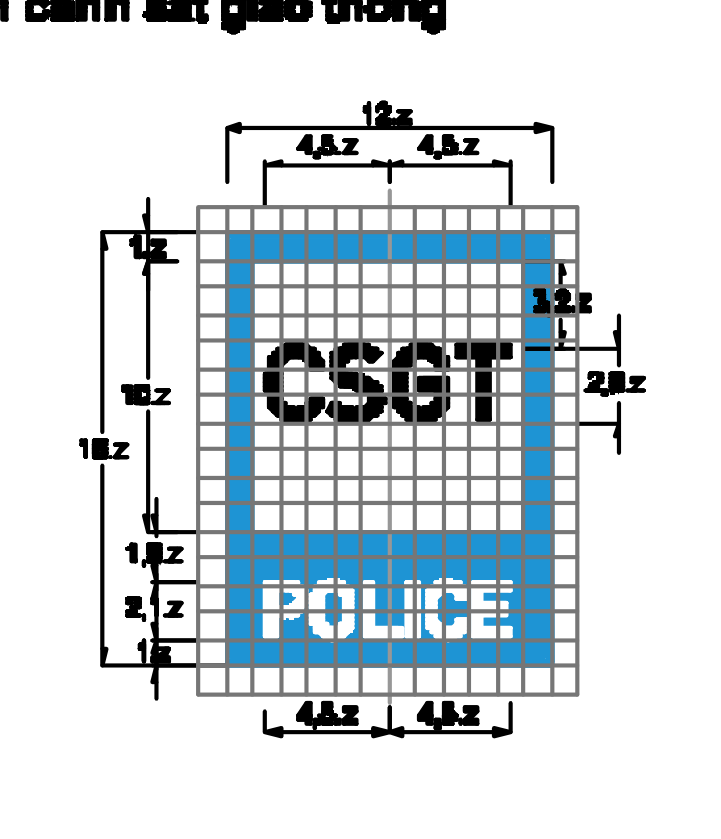

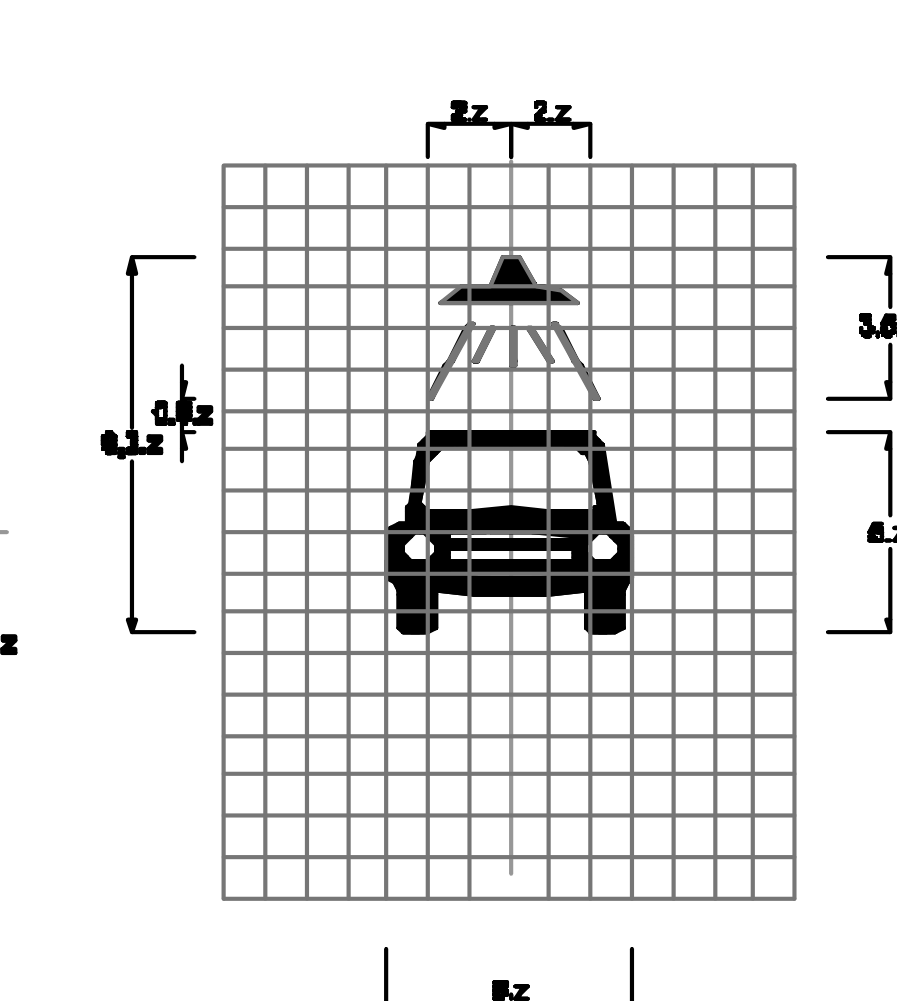

- Biển số I.436: Trạm cảnh sát giao thông;

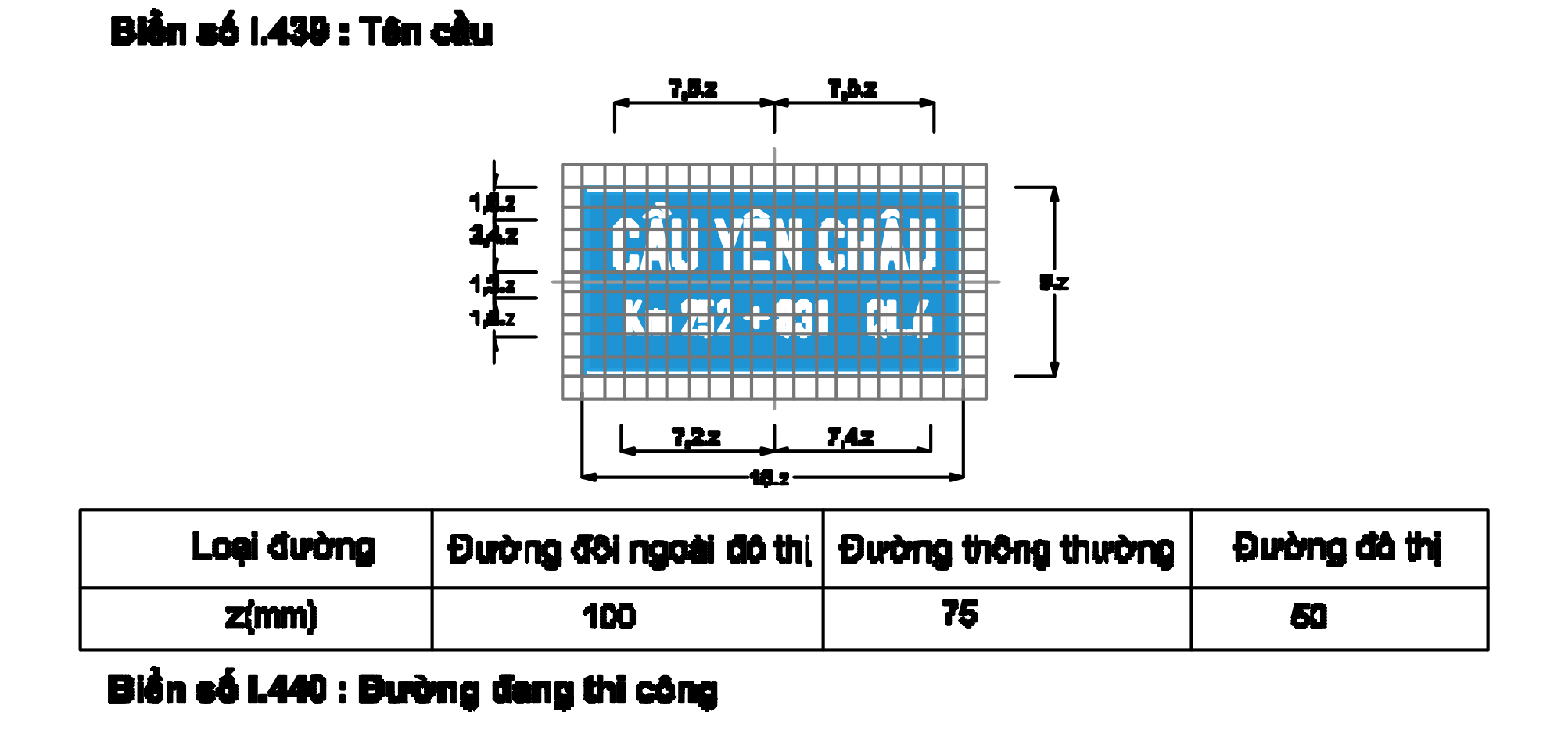

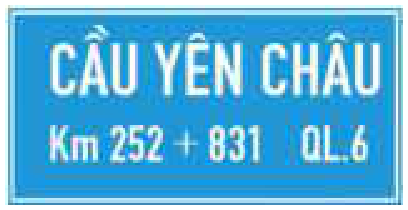

- Biển số I.439: Tên cầu;

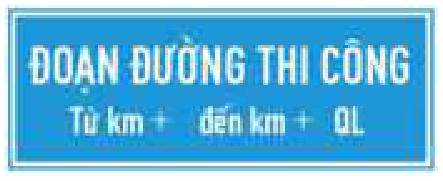

- Biển số I.440: Đoạn đường thi công;

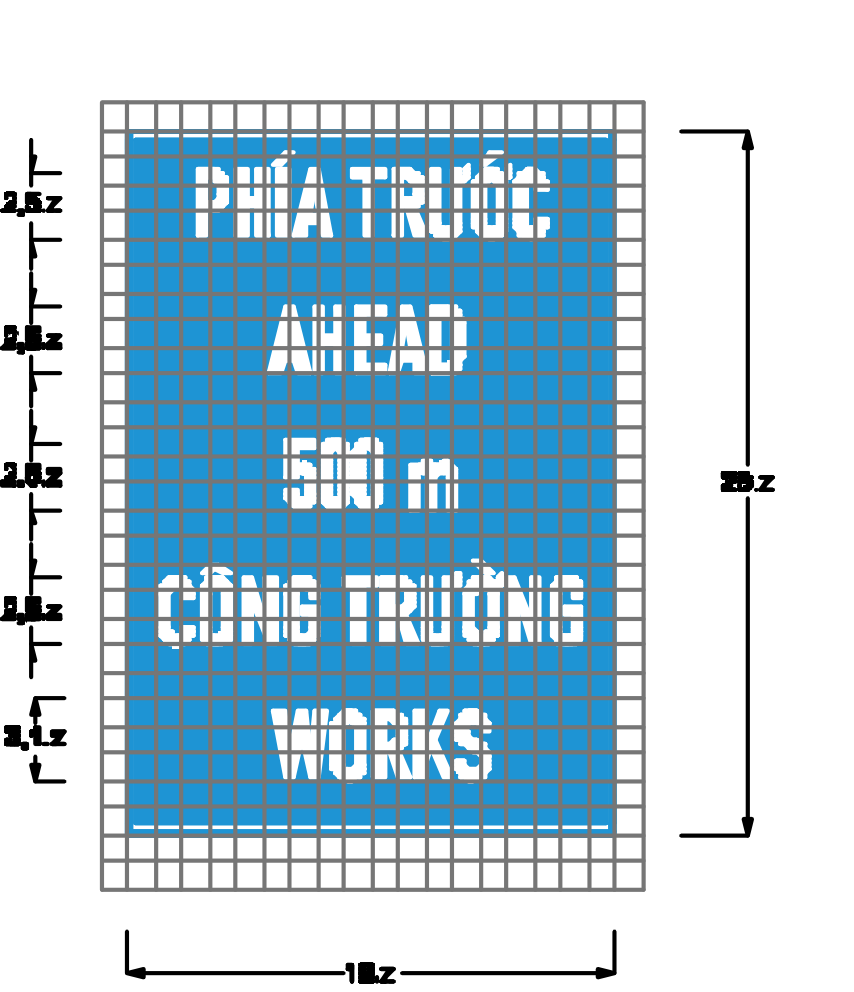

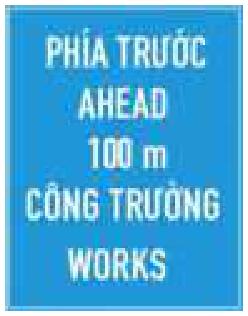

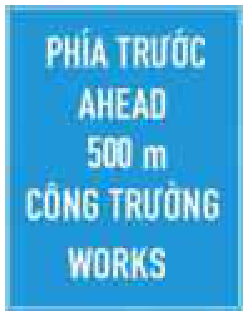

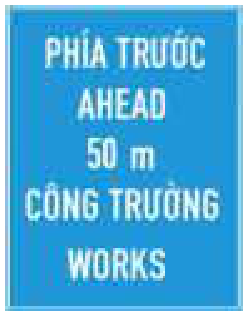

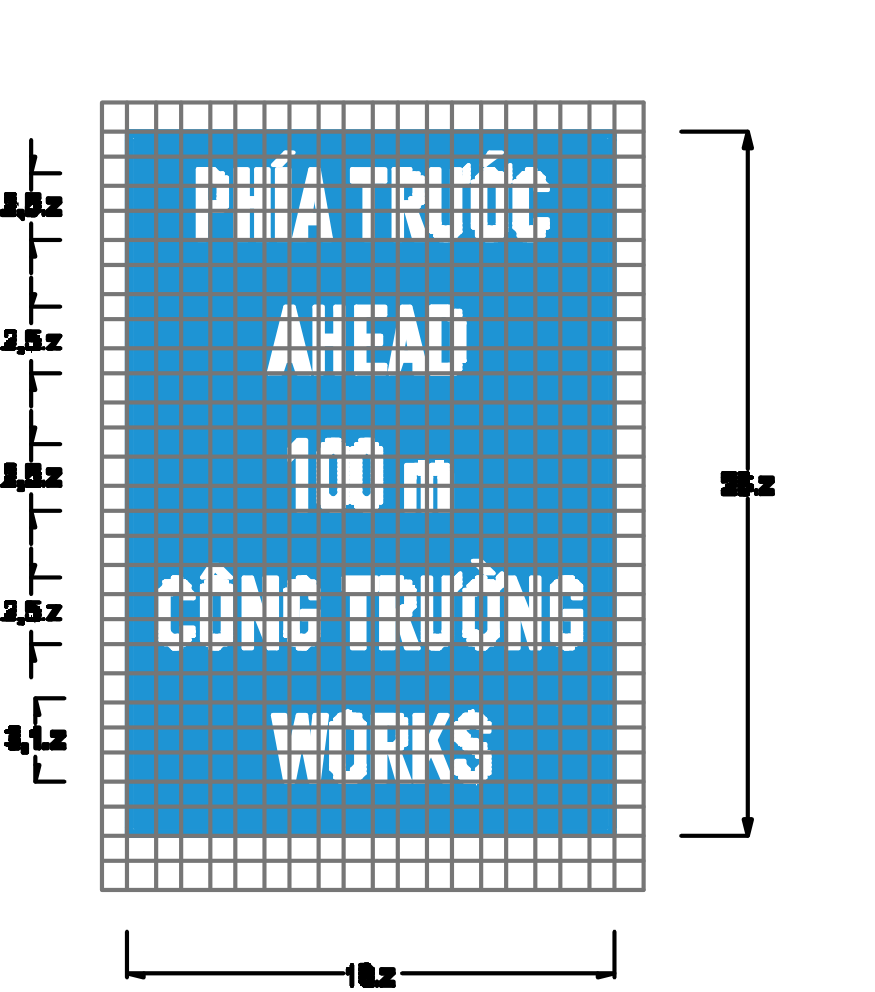

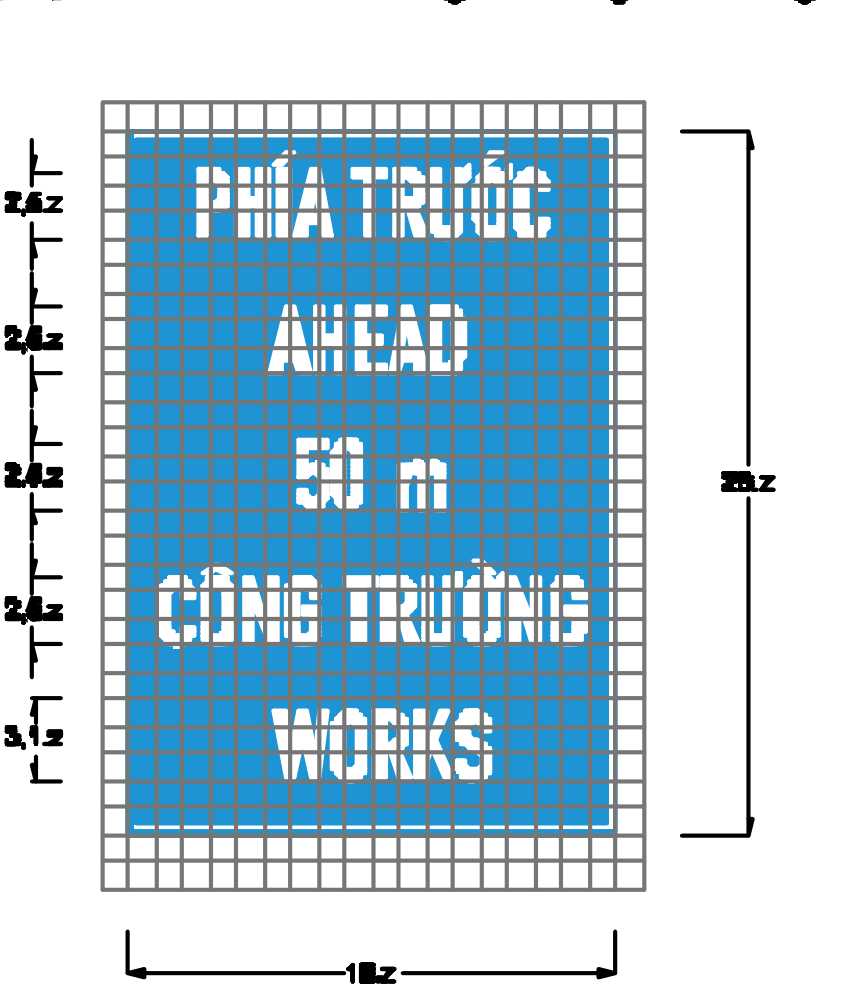

- Biển số I.441(a,b,c): Báo hiệu phía trước có công trường thi công;

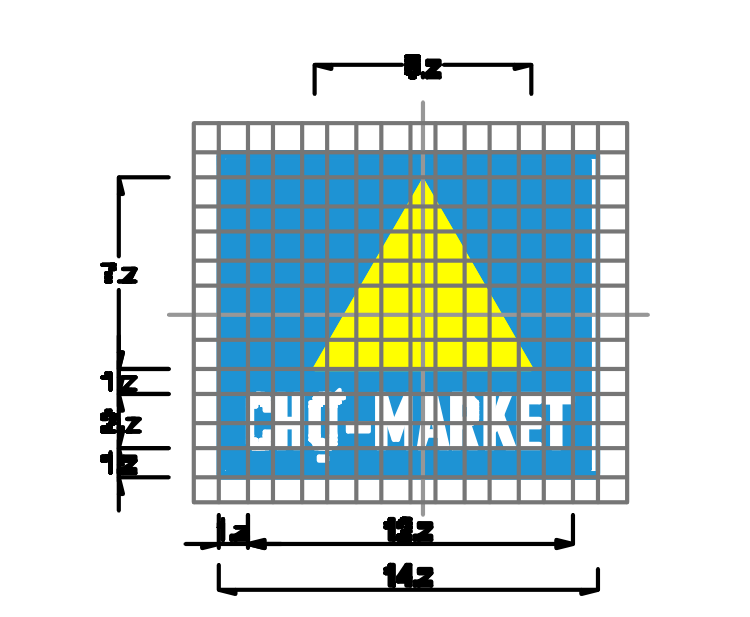

- Biển số I.442: Chợ;

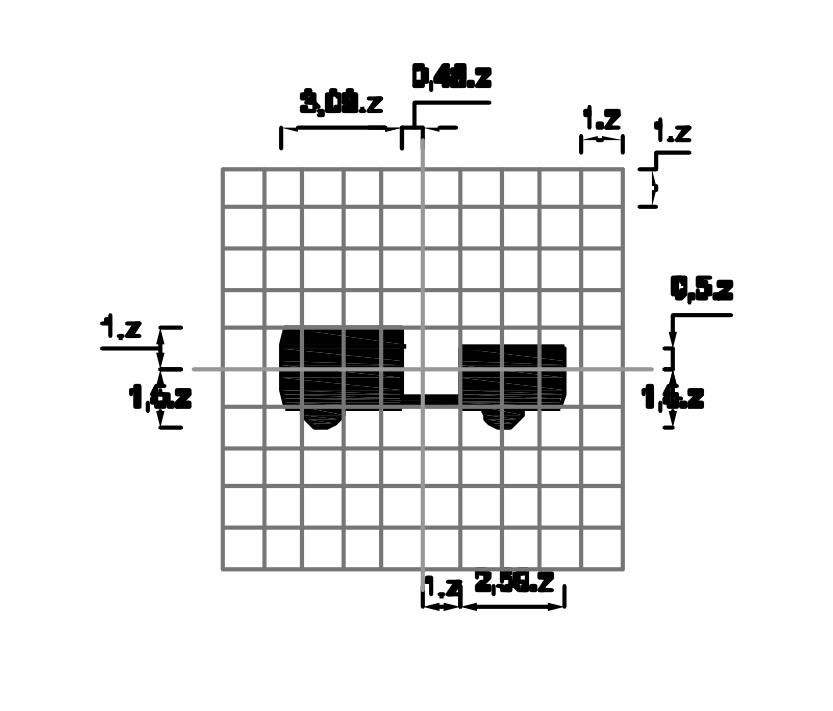

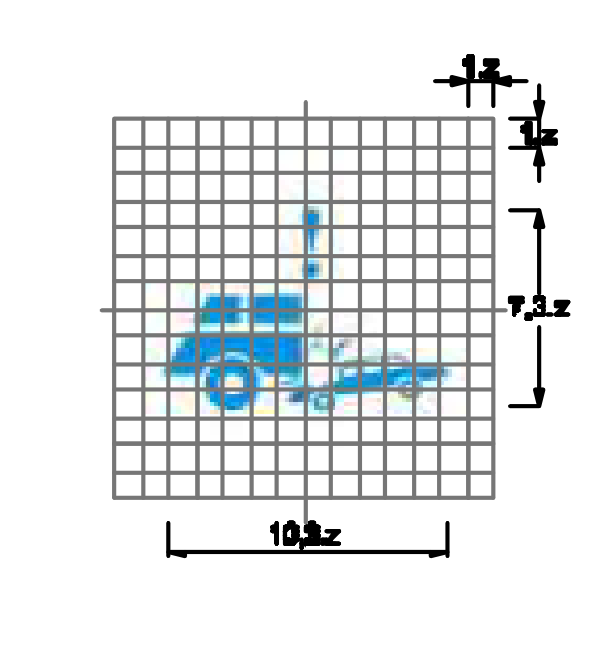

- Biển số I.443: Xe kéo rơ-moóc;

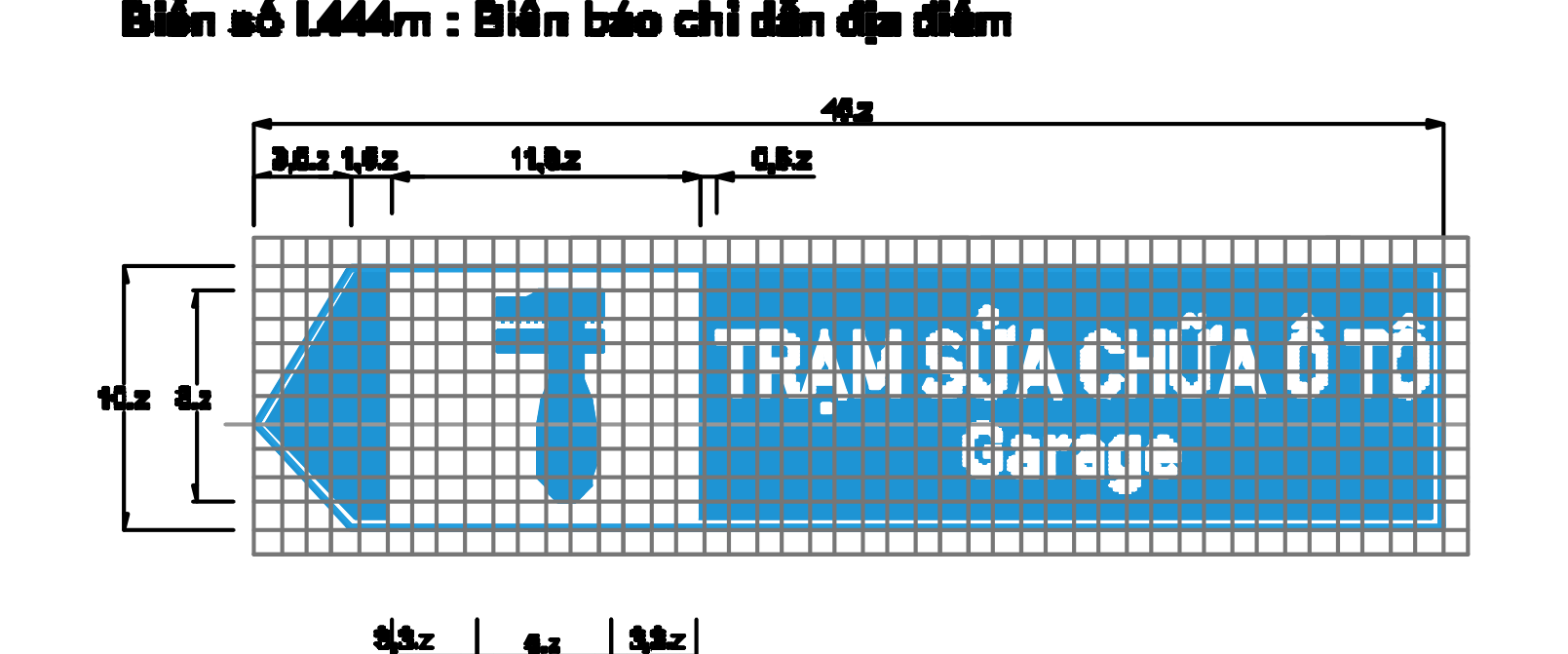

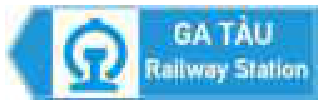

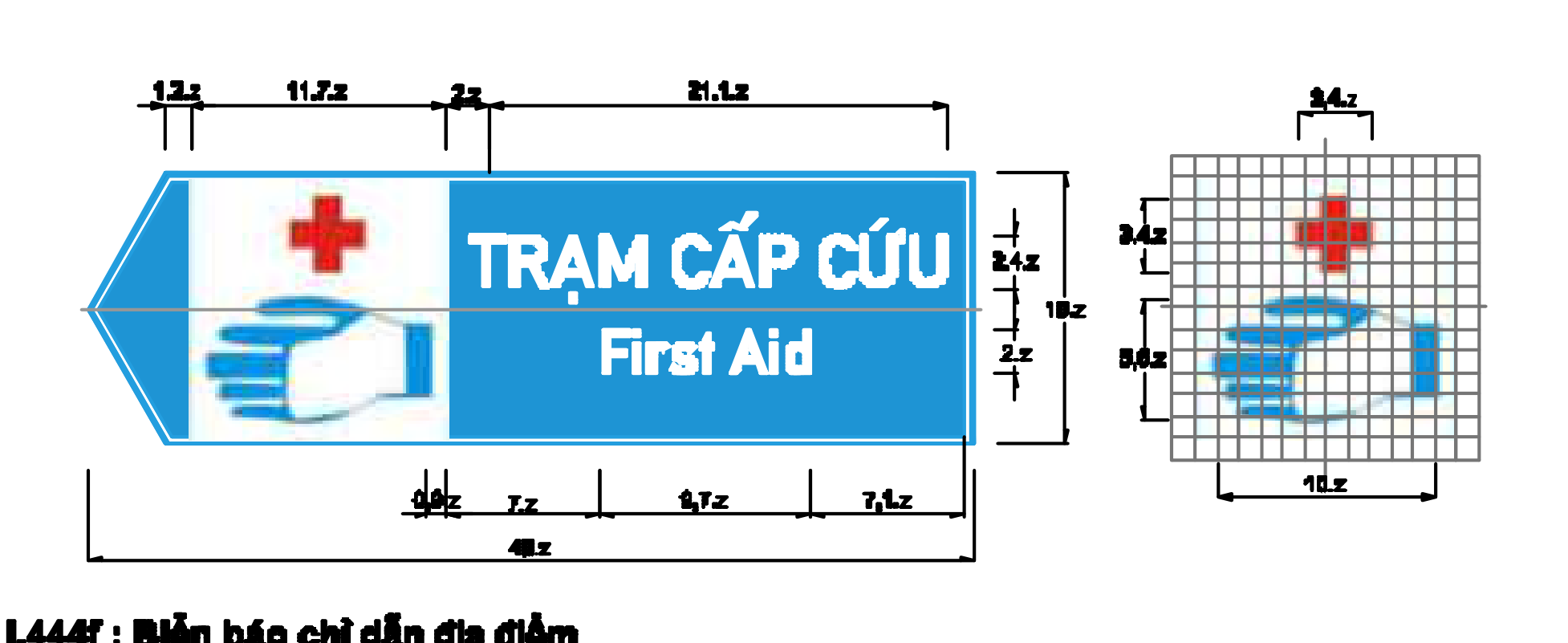

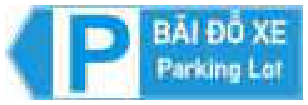

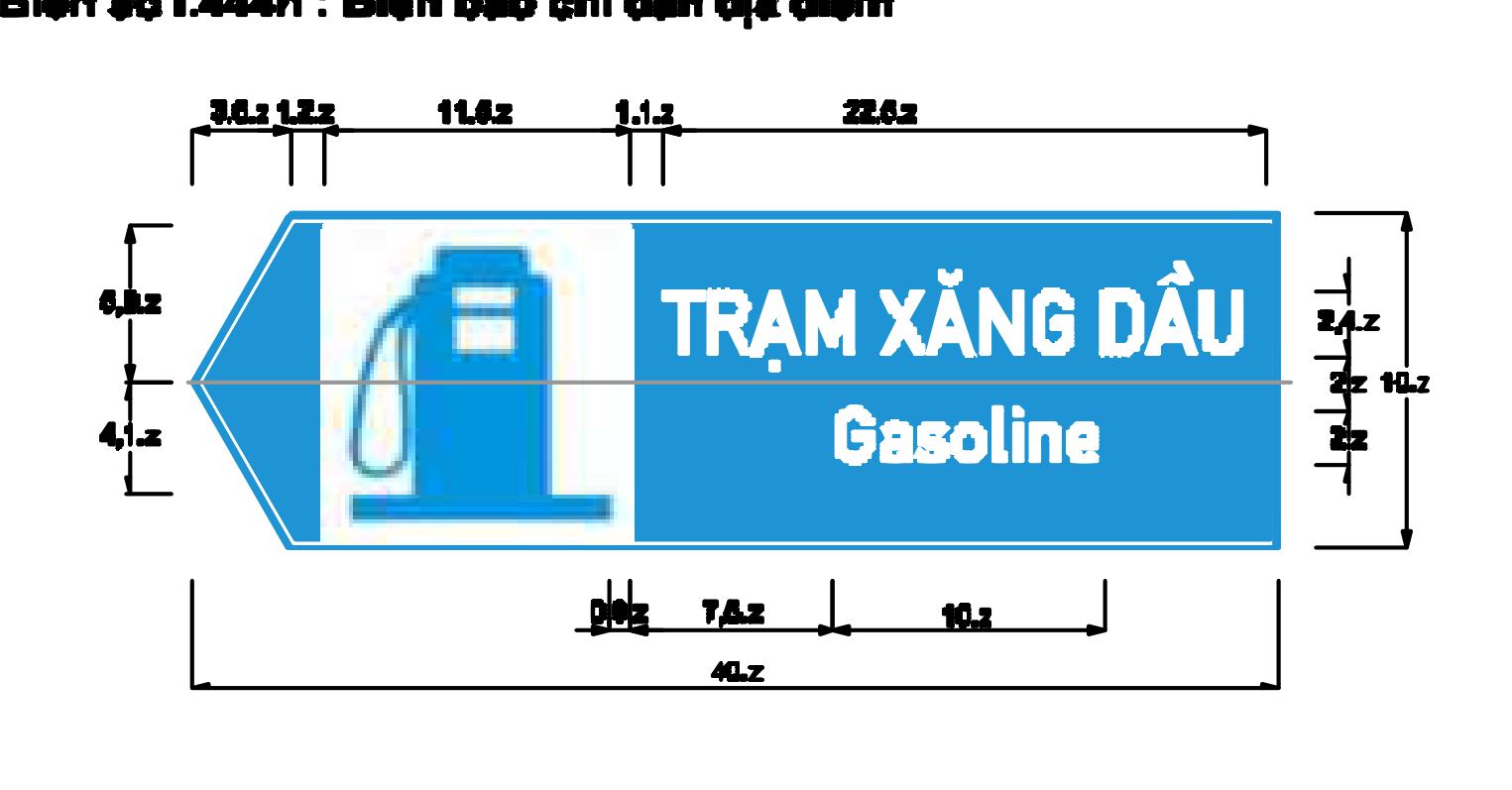

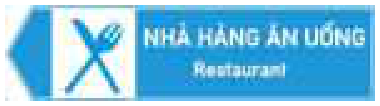

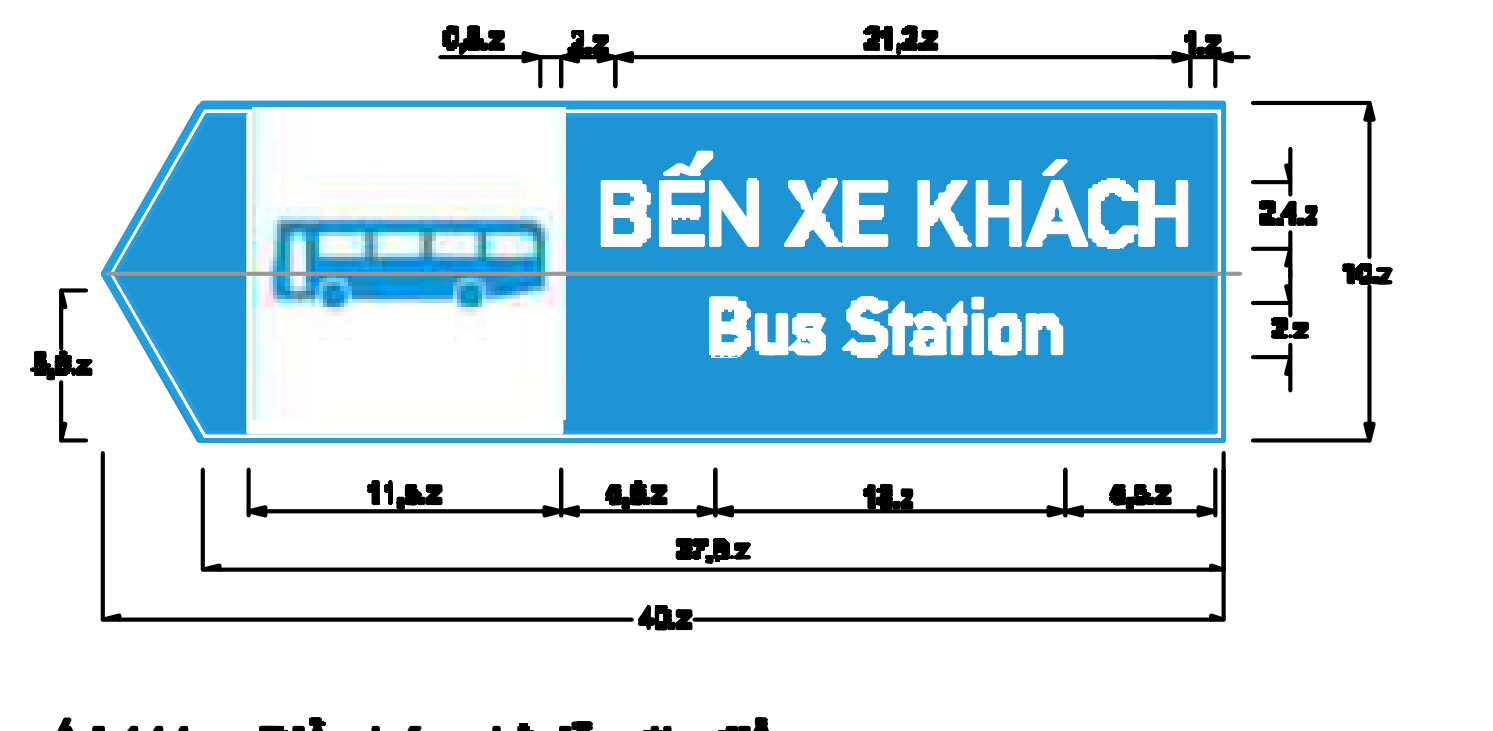

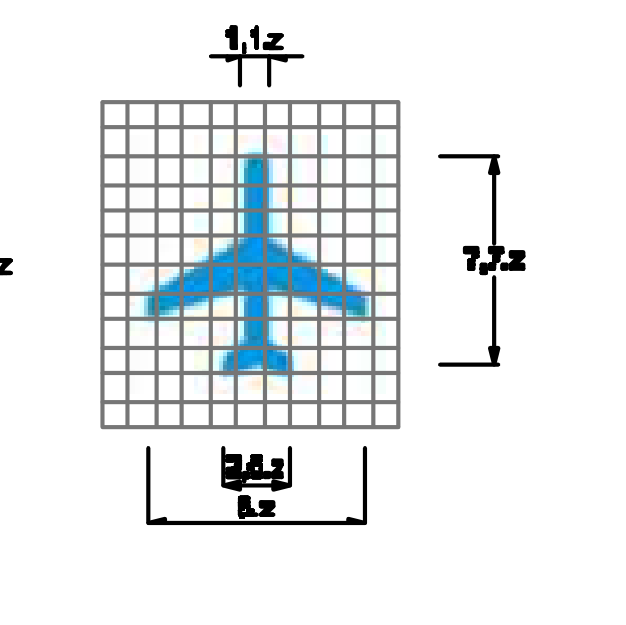

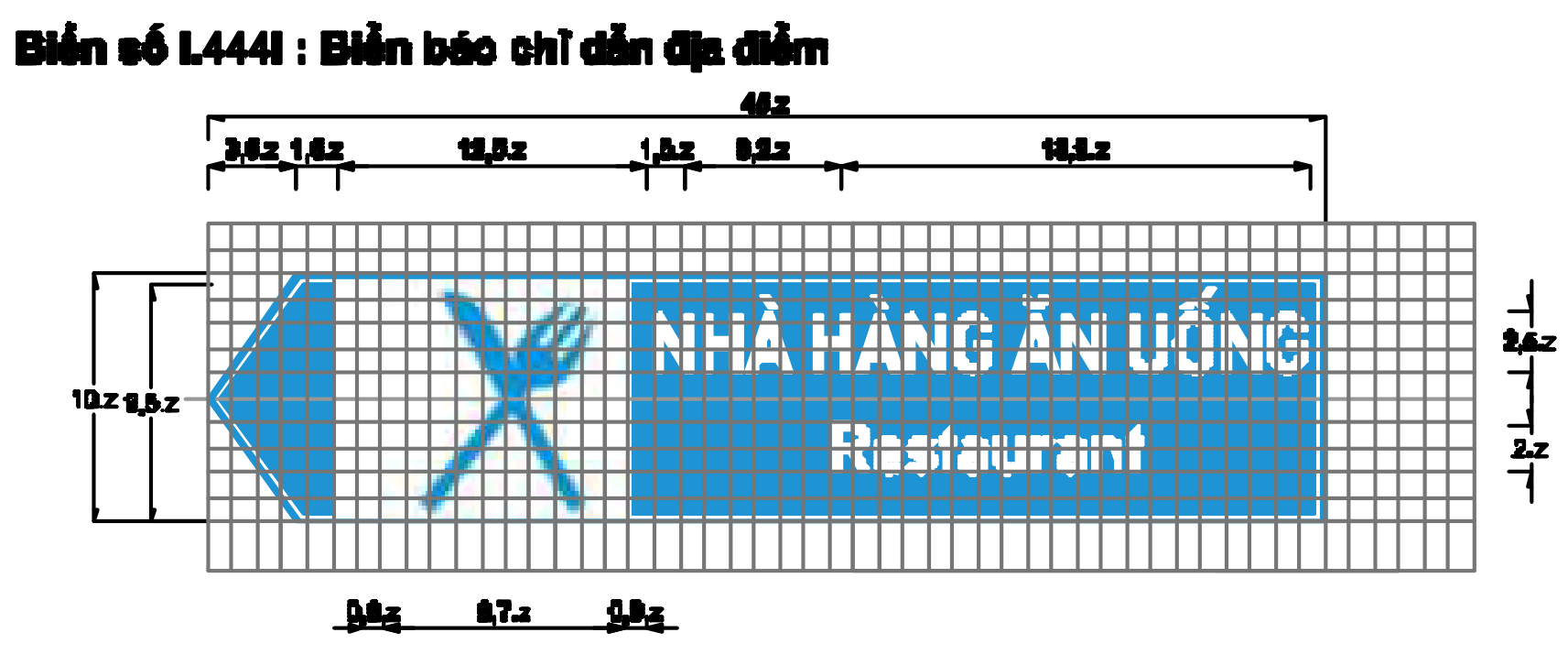

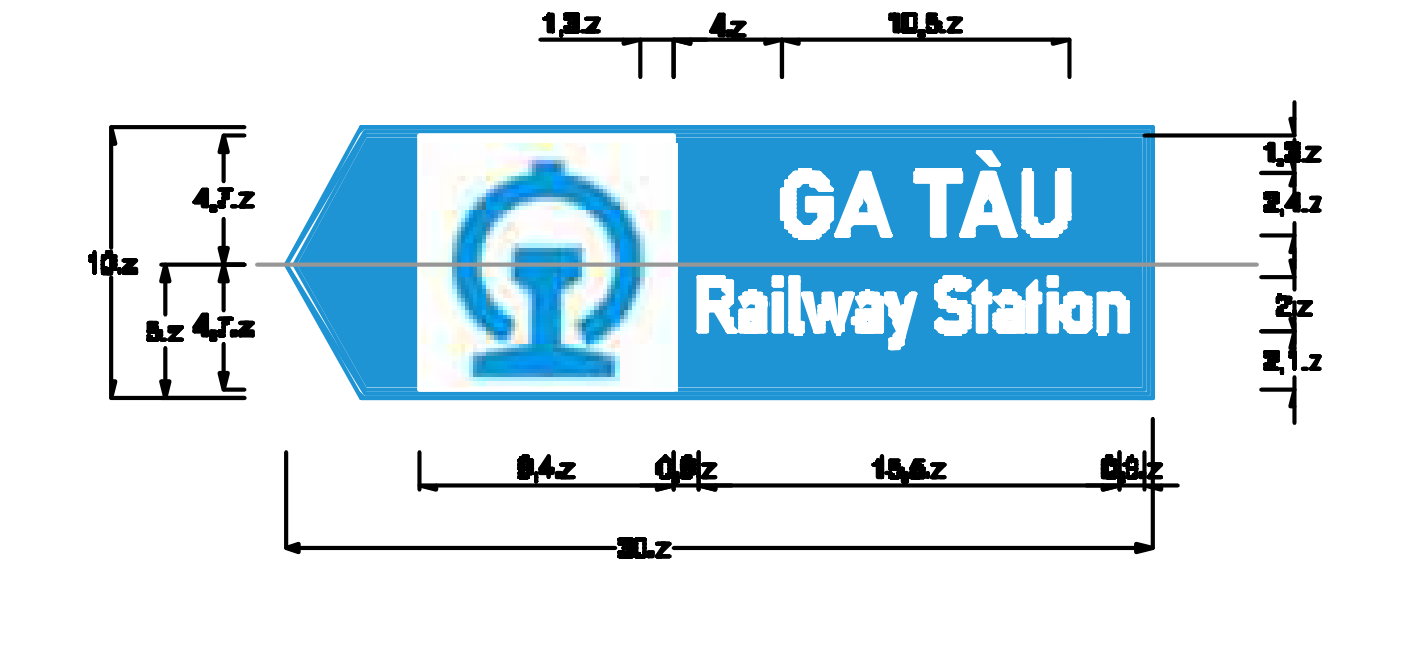

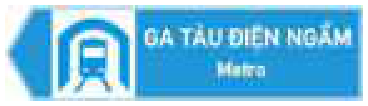

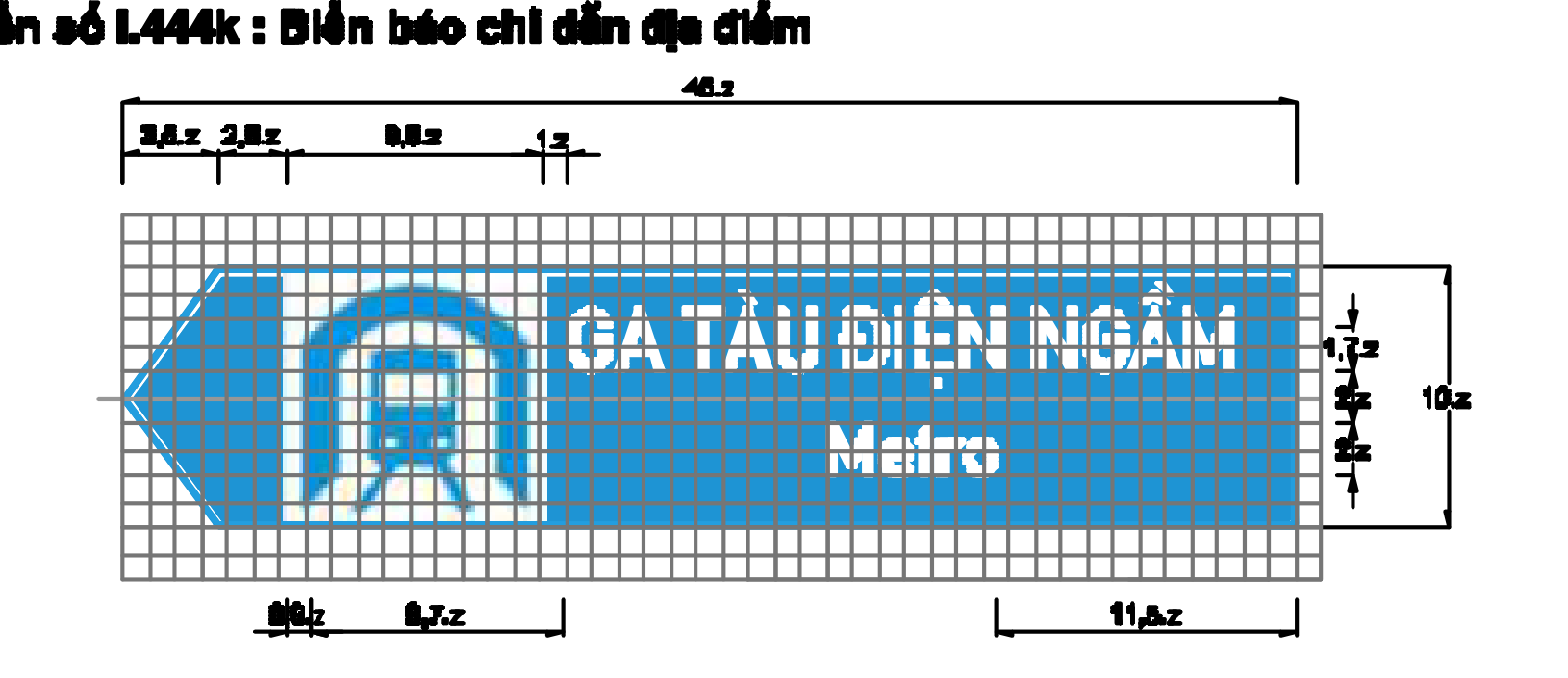

- Biển số I.444(a,b,c,d,e,f,g,h,i,j,k,l,m): Biển báo chỉ dẫn địa điểm;

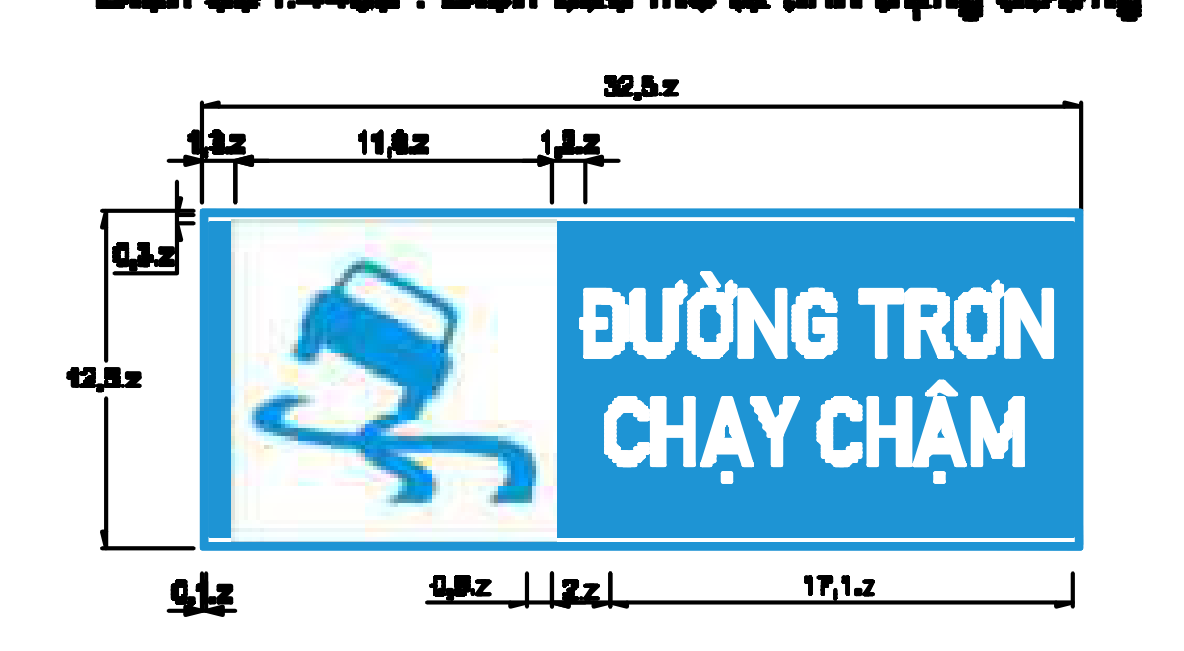

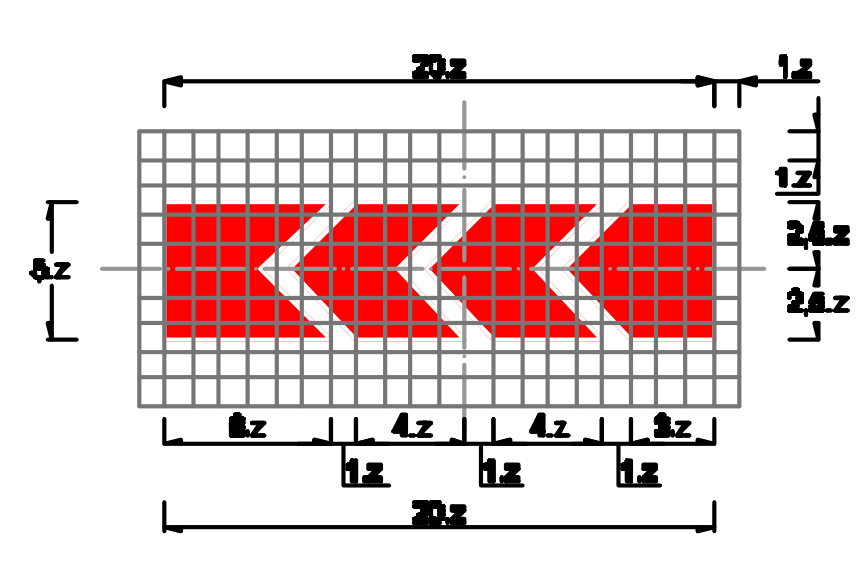

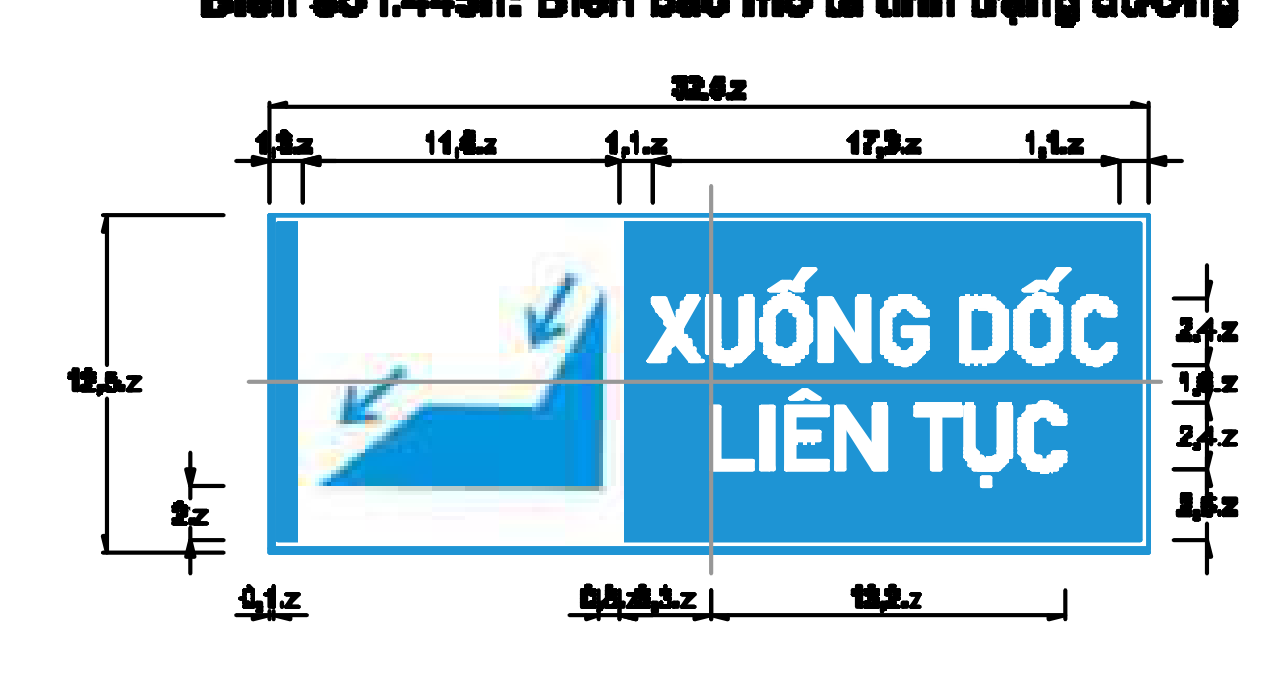

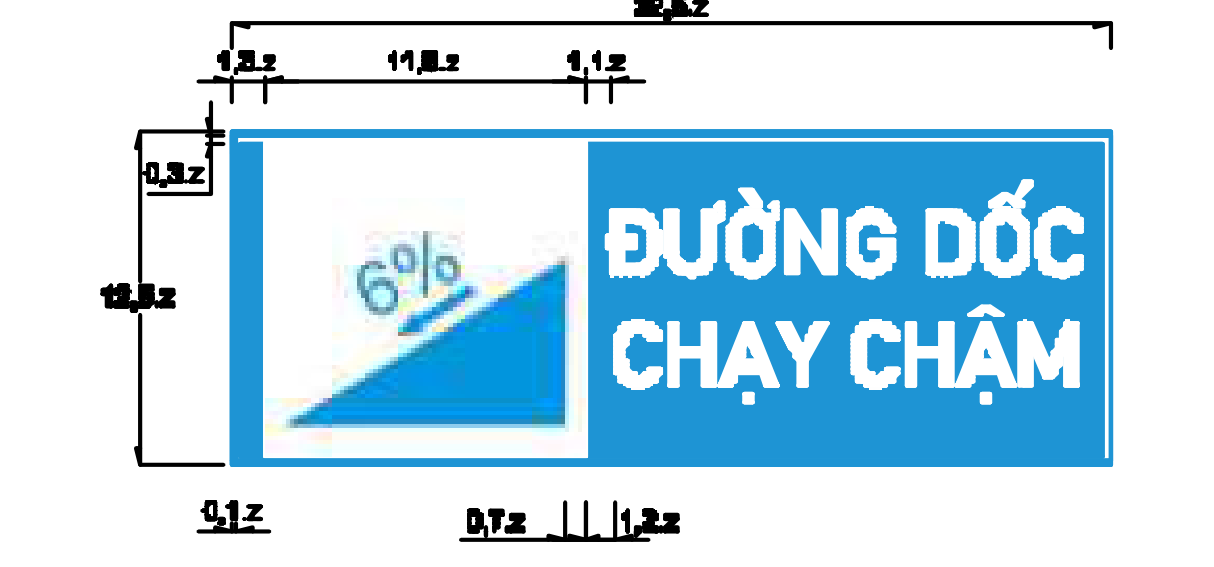

- Biển số I.445(a,b,c,d,e,f,g,h): Biển báo kiểu mô tả tình trạng đường;

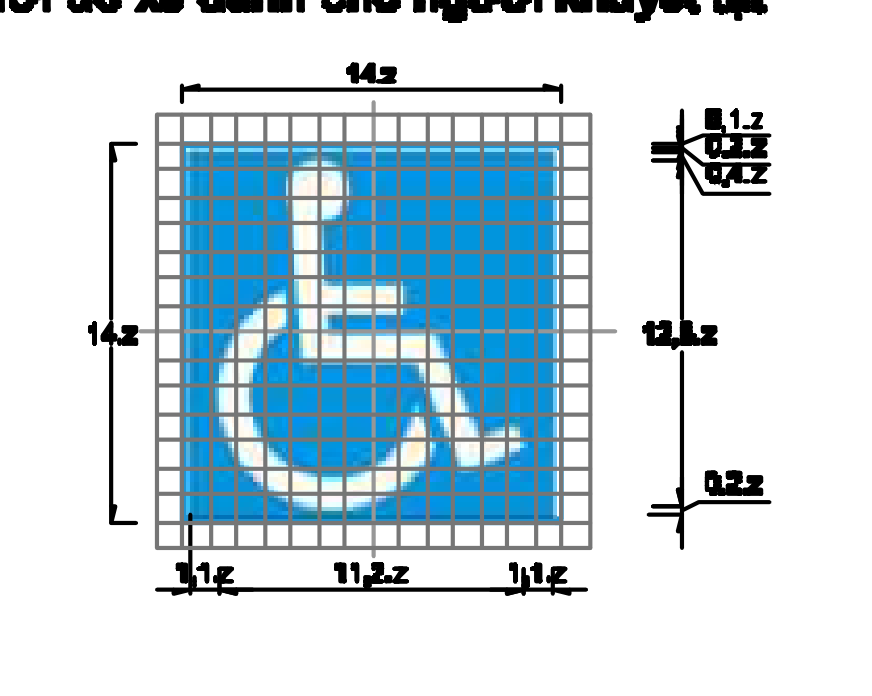

- Biển số I.446: Nơi đỗ xe dành cho người khuyết tật;

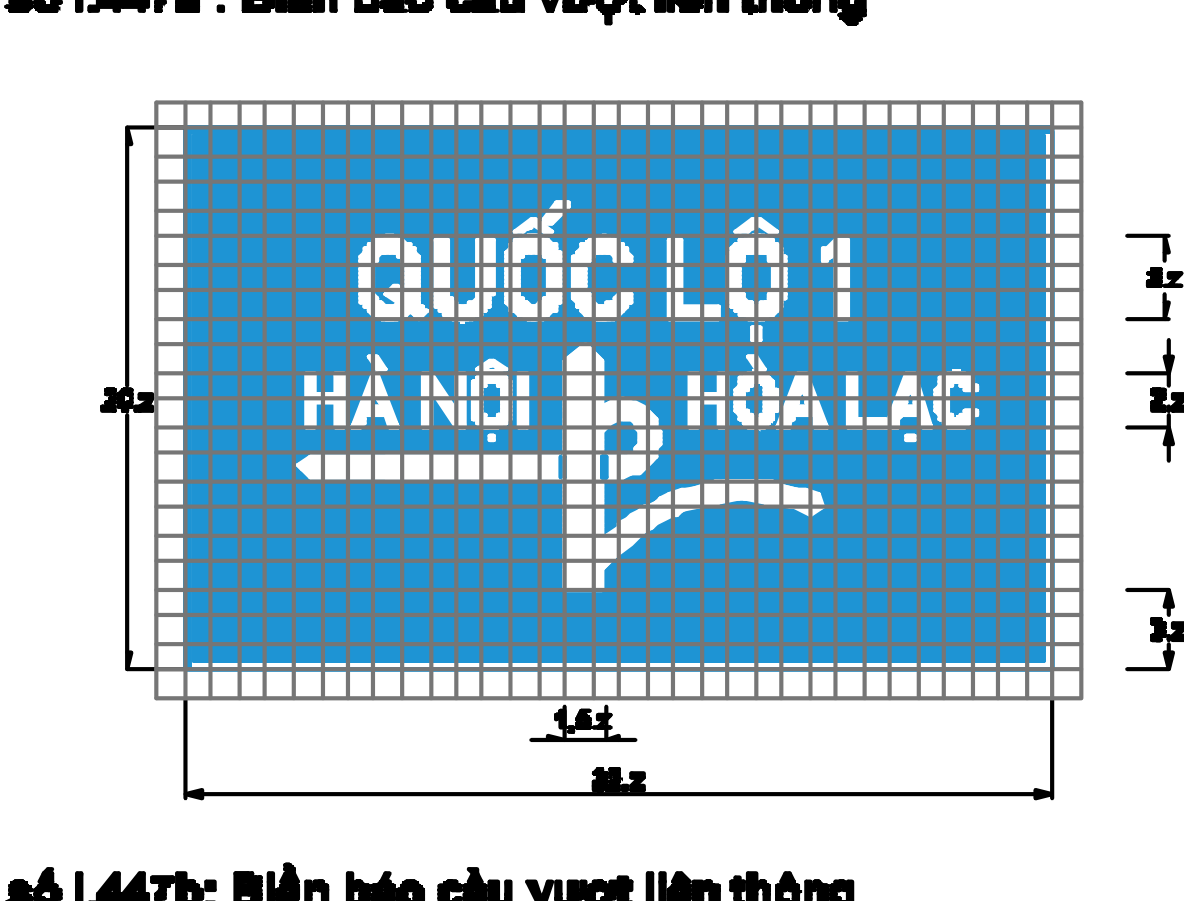

- Biển số I.447(a,b,c,d): Cầu vượt liên thông;

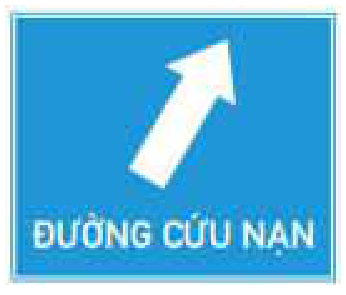

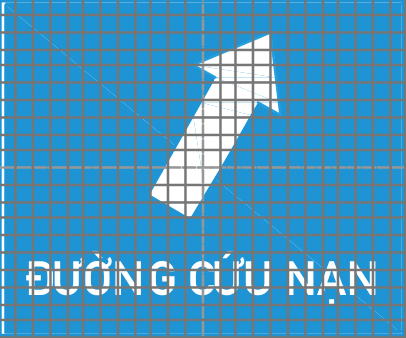

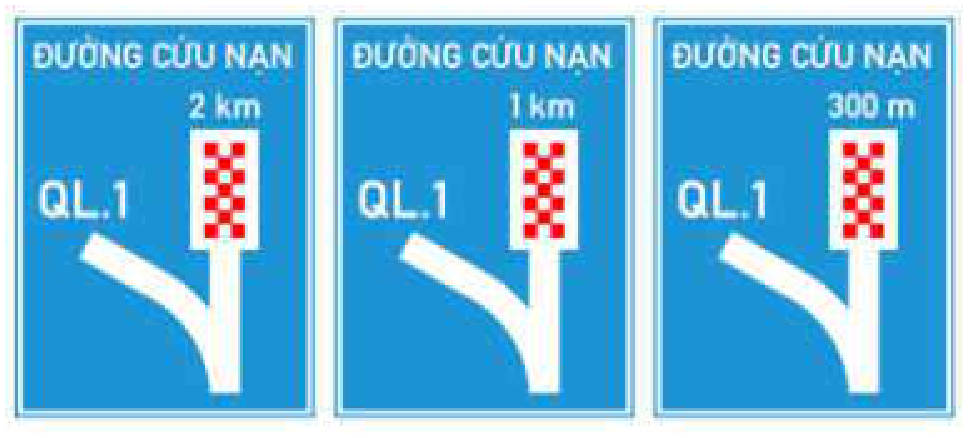

- Biển số I.448: Làn đường cứu nạn hay làn dừng xe khẩn cấp;

- Biển số I.449: Biển tên đường.

36.2. Ý nghĩa sử dụng của từng biển được giải thích chi tiết ở Phụ lục E của Quy

chuẩn này.

30

Điều 37. Chú thích về chữ viết trên biển chỉ dẫn

Biển chỉ dẫn viết bằng chữ đặt trong thành phố, thị xã và những tuyến quốc lộ có

nhiều phương tiện do người nước ngoài điều khiển thêm phụ đề tiếng Anh bên dưới hàng

chữ tiếng Việt. Chữ tiếng Anh sử dụng loại chữ viết thường.

Điều 38. Kích thước, hình dạng và màu sắc của biển chỉ dẫn

38.1. Biển chỉ dẫn có hình dạng là hình vuông, hình chữ nhật.

38.2. Các biển có nền là màu xanh lam, hình vẽ và chữ viết màu trắng. Nếu nền

màu trắng thì hình vẽ và chữ viết màu đen trừ một số biển chỉ dẫn khác với quy định này

được cụ thể ở Phụ lục E của Quy chuẩn này.

38.3. Kích thước chi tiết của hình vẽ, chữ viết, con số và màu sắc của các biển ở

Điều 12, Điều 13 và Phụ lục E của Quy chuẩn này.

Điều 39. Vị trí đặt biển chỉ dẫn theo chiều đi trên đường ô tô không phải là

đường cao tốc

Tùy theo tính chất, mỗi kiểu biển được đặt ở một vị trí quy định như sau:

39.1. Biển số I.401 và biển số I.402 đặt tương ứng ngay tại vị trí bắt đầu và vị trí

cuối của đường ưu tiên và đường dành cho xe ô tô.

39.2. Biển số I.407(a,b,c), I.413(a,b,c) và I.418 đặt ở nơi đường bộ giao nhau:

- Biển số I.407a và I.413a đặt sau nơi đường bộ giao nhau;

- Biển số I.407(b,c), I.413(b,c) đặt trước nơi đường bộ giao nhau;

- Biển số I.418 đặt trước biển báo cấm rẽ và cách nơi đường bộ giao nhau được

chỉ dẫn trên biển ít nhất 30 m.

39.3. Biển số I.405(a,b,c), I.414(a,b,c,d), I.416, I.417(a,b) nhằm mục đích chỉ dẫn

cho các loại xe cơ giới là chủ yếu, phải đặt biển báo ở vị trí cách nơi đường giao nhau từ

20 m đến 50 m. Trường hợp không đặt biển nguy hiểm và cảnh báo thì biển chỉ dẫn trên

có thể đặt cách nơi đường giao nhau định chỉ dẫn một khoảng cách như quy định của

biển cảnh báo ở Điều 34 của Quy chuẩn này.

39.4. Biển số I.406, I.408, I.409, I.410, I.417c và các biển từ biển số I.422 đến biển

số I.436 được đặt ngay tại vị trí trước và sát đoạn đường cần chỉ dẫn, nếu đặt cách xa

hơn phải kèm biển số S.502.

Điều 40. Quy định về biển chỉ dẫn chỉ hướng đường trên đường ô tô không

phải là đường cao tốc

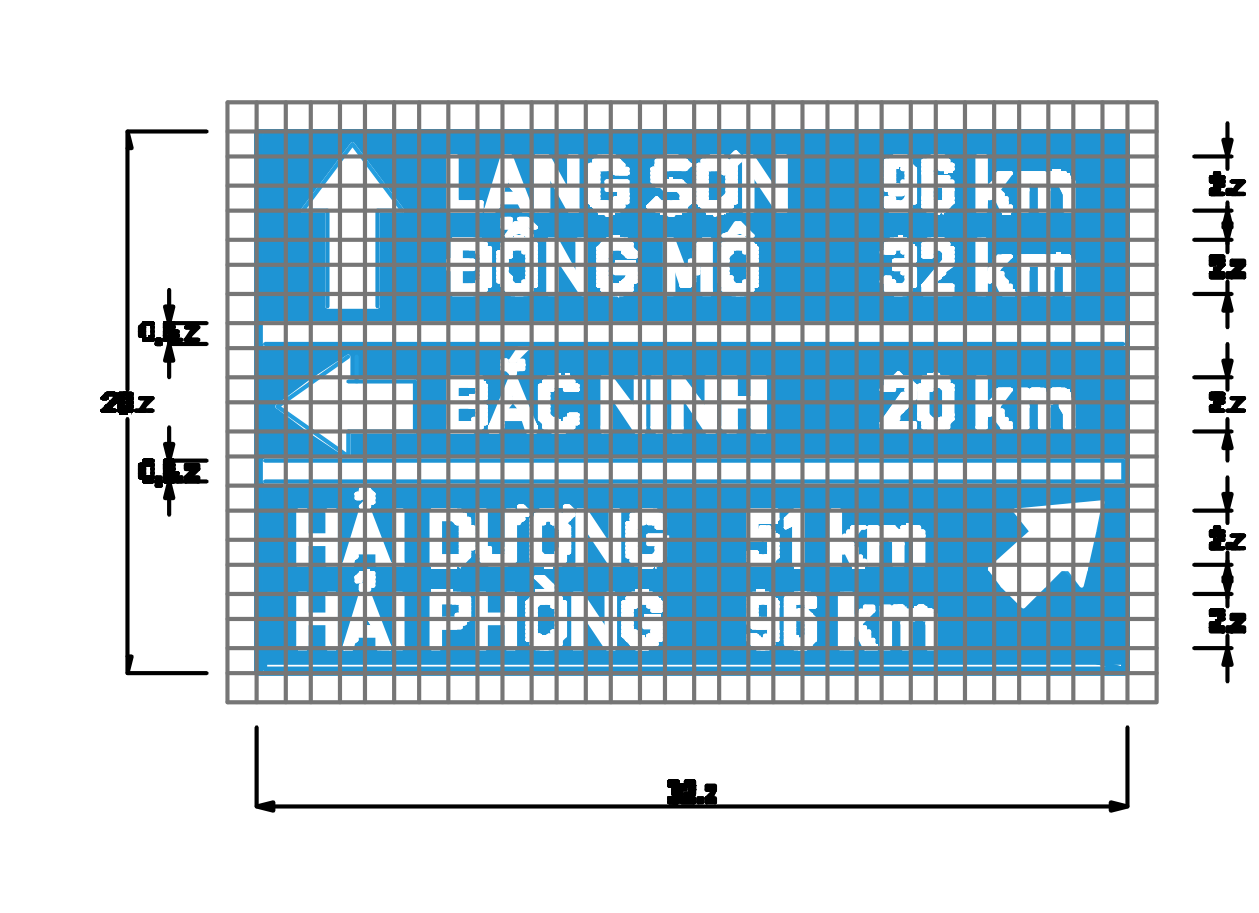

40.1. Biển chỉ hướng đường (biển số I.414(a,b,c,d)) đặt tại nơi đường giao nhau.

Trong khu dân cư thì có thể chỉ đặt biển trên các hướng chủ yếu nối khu dân cư đó với địa

danh lịch sử, đô thị, khu dân cư, khu du lịch, khu công nghiệp lân cận tiếp theo.

40.2. Biển số I.414(a,b) dùng trong trường hợp chỉ có một địa danh khu dân cư trên

hướng đường cần chỉ dẫn. Biển số I.414(c,d) dùng trong trường hợp có từ hai địa danh

khu dân cư cần chỉ dẫn.

40.3. Trên mỗi hướng đường ghi nhiều nhất là ba địa danh cần chỉ dẫn. Địa danh ở

xa hơn viết phía dưới, lần lượt những địa danh đã ghi trên biển được giữ nguyên trên

những biển chỉ đường tiếp theo cho đến vị trí của địa danh gần nhất đã ghi trên biển.

40.4. Địa danh và khoảng cách ghi trên biển quy định như sau:

40.4.1. Những địa danh được chỉ dẫn phải là địa danh mà tuyến đường đi qua.

Việc lựa chọn địa danh để chỉ dẫn theo thứ tự ưu tiên sau đây và được sử dụng trên tất

cả các loại hệ thống đường (CT,QL, ĐT, ĐH, ĐX, ĐĐT) trừ hệ thống đường chuyên dùng:

31

- Tên thành phố trực thuộc Trung ương;

- Tên thành phố trực thuộc tỉnh;

- Tên tỉnh lỵ (trung tâm hành chính cấp tỉnh): không báo tên tỉnh trừ trường hợp tên

tỉnh trùng với tên tỉnh lỵ;

- Tên thị xã;

- Tên huyện lỵ (trung tâm hành chính cấp huyện): không báo tên huyện trừ trường

hợp tên huyện trùng với tên huyện lỵ;

- Tên thị trấn;

- Di tích lịch sử hoặc danh lam thắng cảnh;

- Tên ngã ba, ngã tư quan trọng, tên điểm đầu hoặc điểm cuối tuyến đường;

40.4.2. Trên đường chuyên dùng chỉ ghi địa danh nơi đường giao nhau, điểm đầu

hoặc điểm cuối tuyến đường.

40.4.3. Khoảng cách ghi trên biển là cự ly từ vị trí đặt biển đến trung tâm địa danh

chỉ dẫn (phù hợp với thông tin trên cột kilômét) và ghi số chẵn đến kilômét nếu cự ly ≥ 1,0

km và ghi số chẵn đến 100 m nếu cự ly < 1,0 km. Cự ly từng đoạn phù hợp với cự ly toàn

bộ và thống nhất cả hai chiều xe chạy.

CHƯƠNG 8

BIỂN PHỤ, BIỂN VIẾT BẰNG CHỮ

Điều 41. Biển phụ

41.1. Tác dụng của biển phụ:

Biển phụ thường được đặt kết hợp với các biển báo chính nhằm thuyết minh, bổ

sung để hiểu rõ, trừ biển số S.507 "Hướng rẽ" được sử dụng độc lập.

41.2. Ý nghĩa sử dụng biển phụ:

41.2.1. Biển phụ có mã S, S.G và S.H với tên các biển phổ biến như sau:

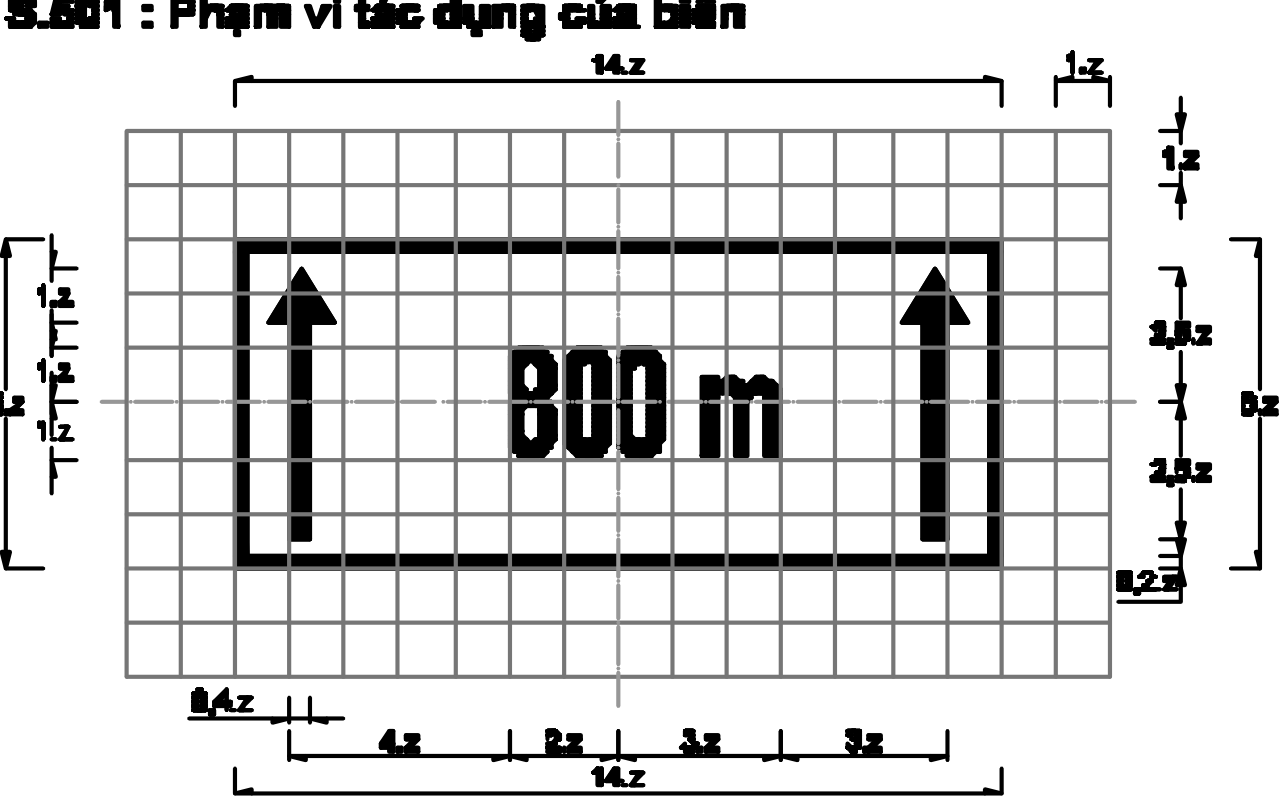

- Biển số S.501: Phạm vi tác dụng của biển;

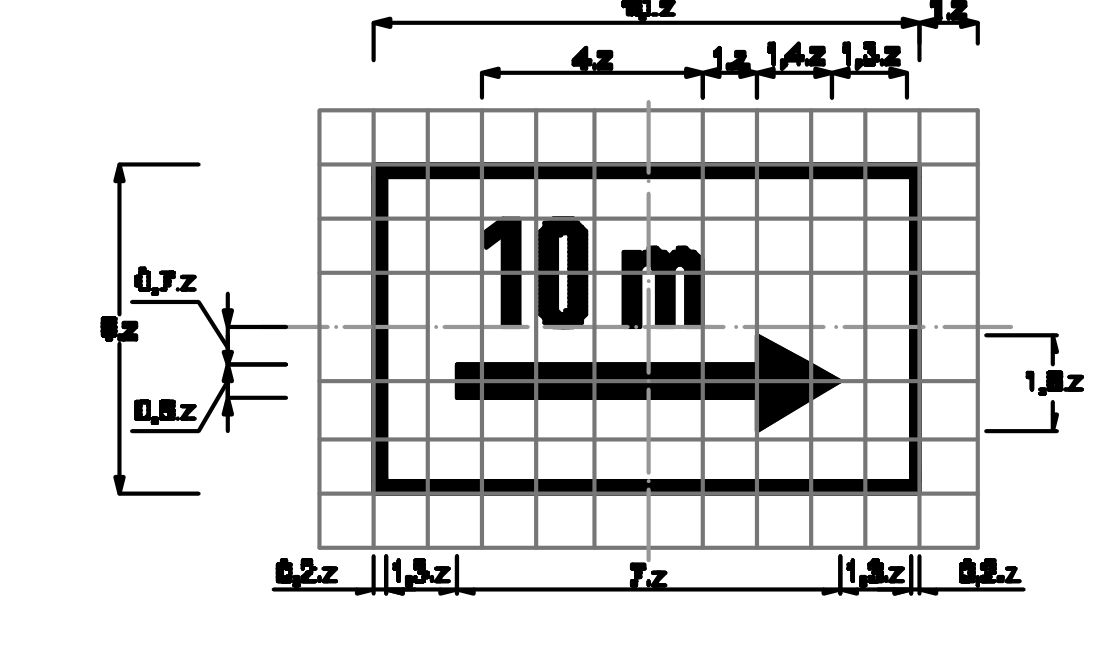

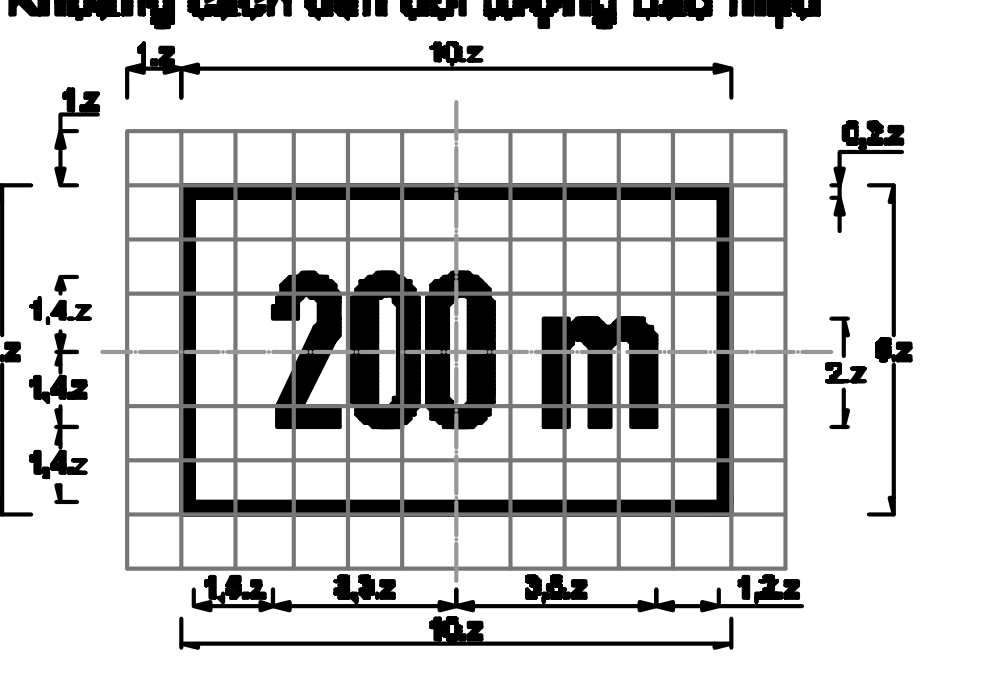

- Biển số S.502: Khoảng cách đến đối tượng báo hiệu;

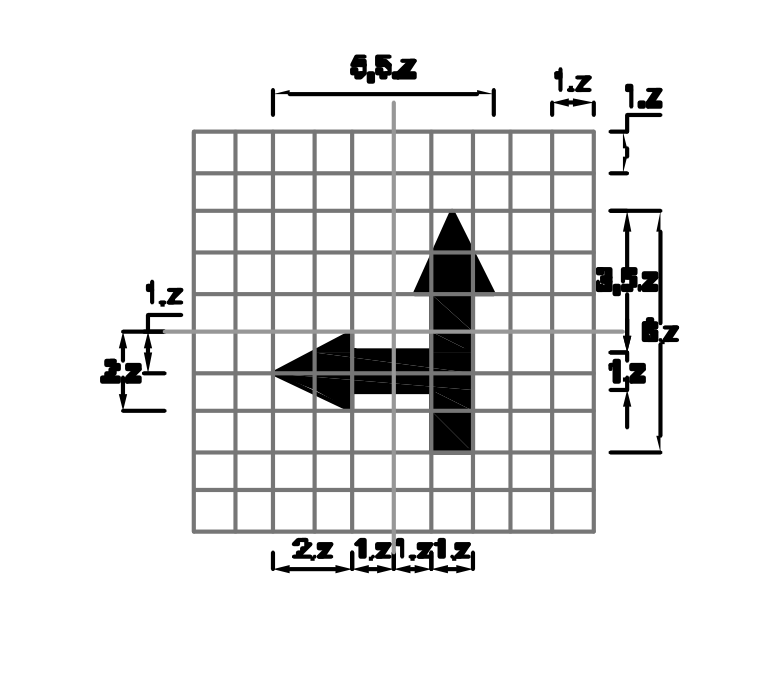

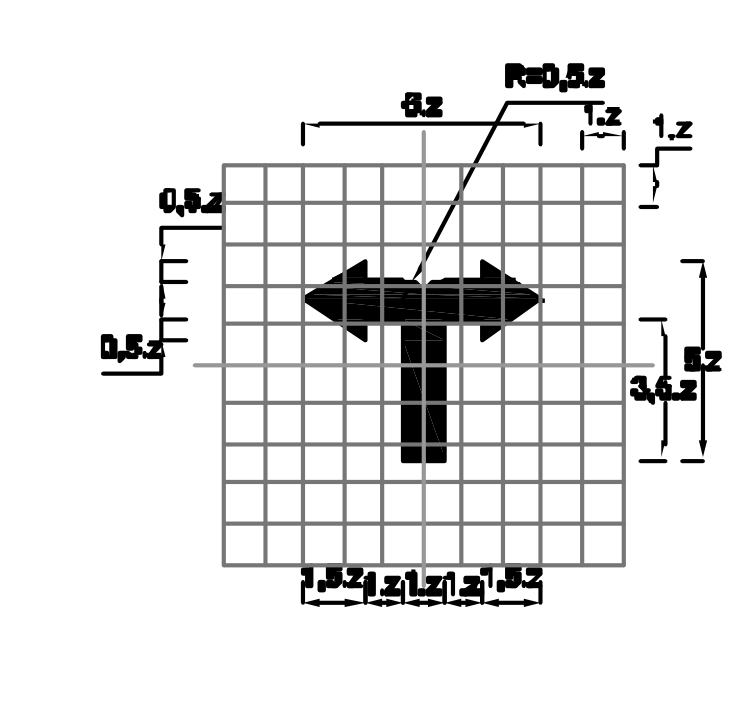

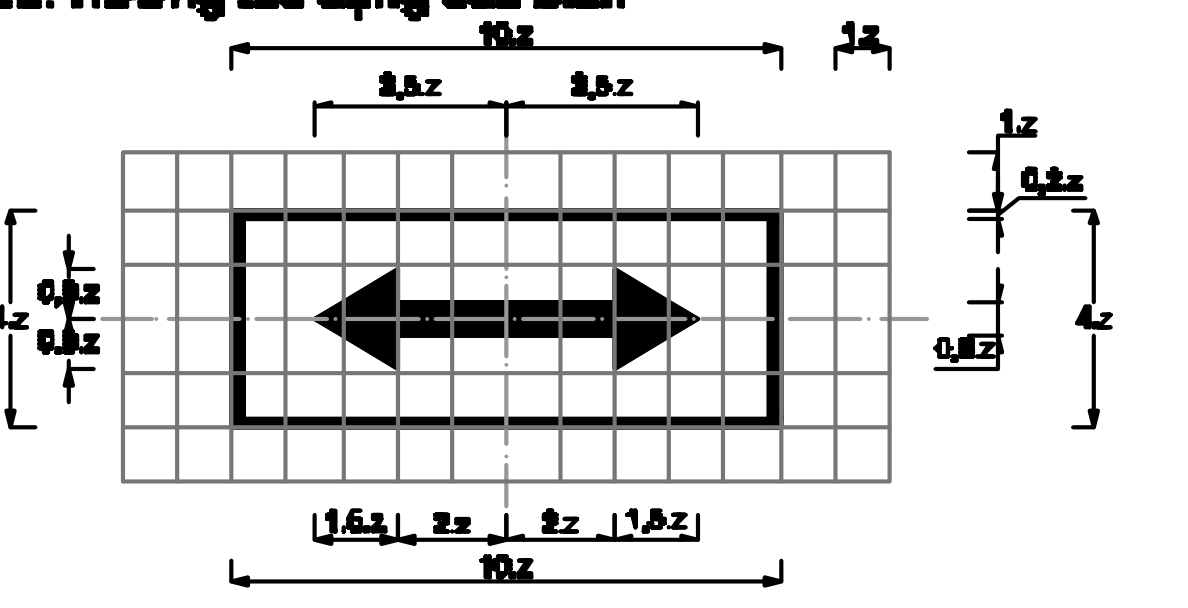

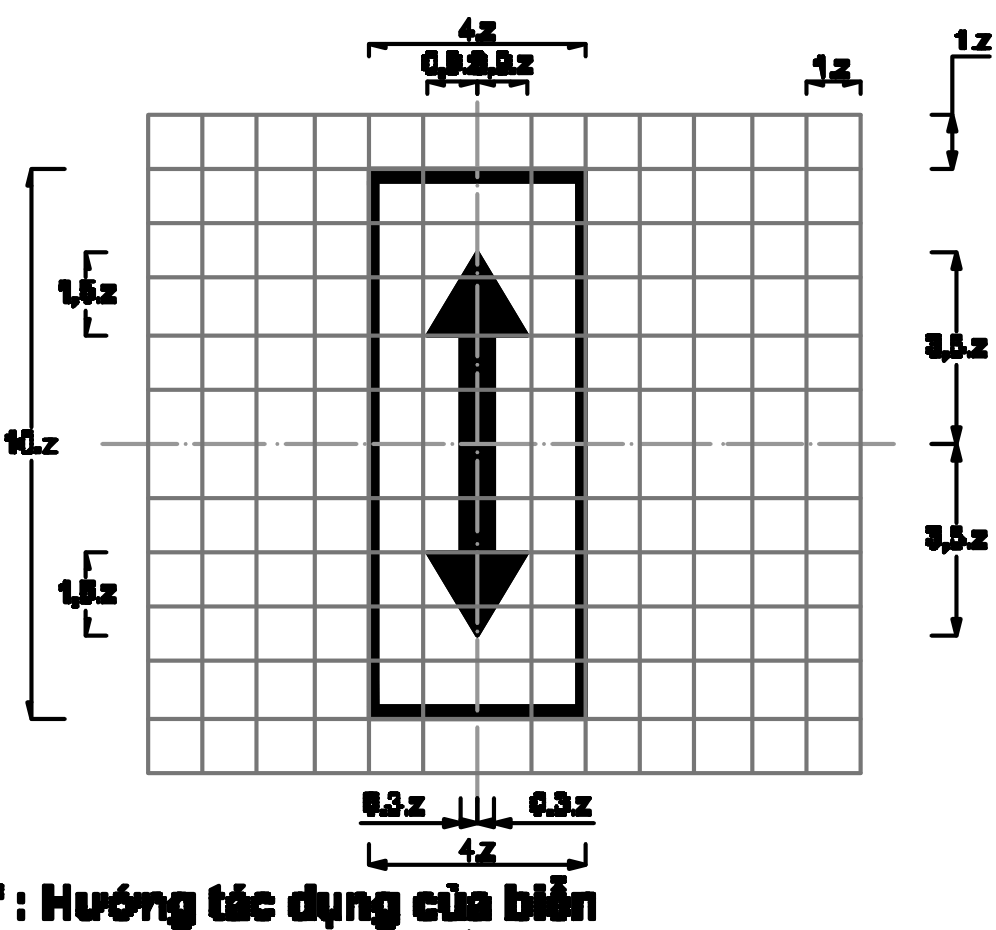

- Biển số S.503 (a,b,c,d,e,f): Hướng tác dụng của biển;

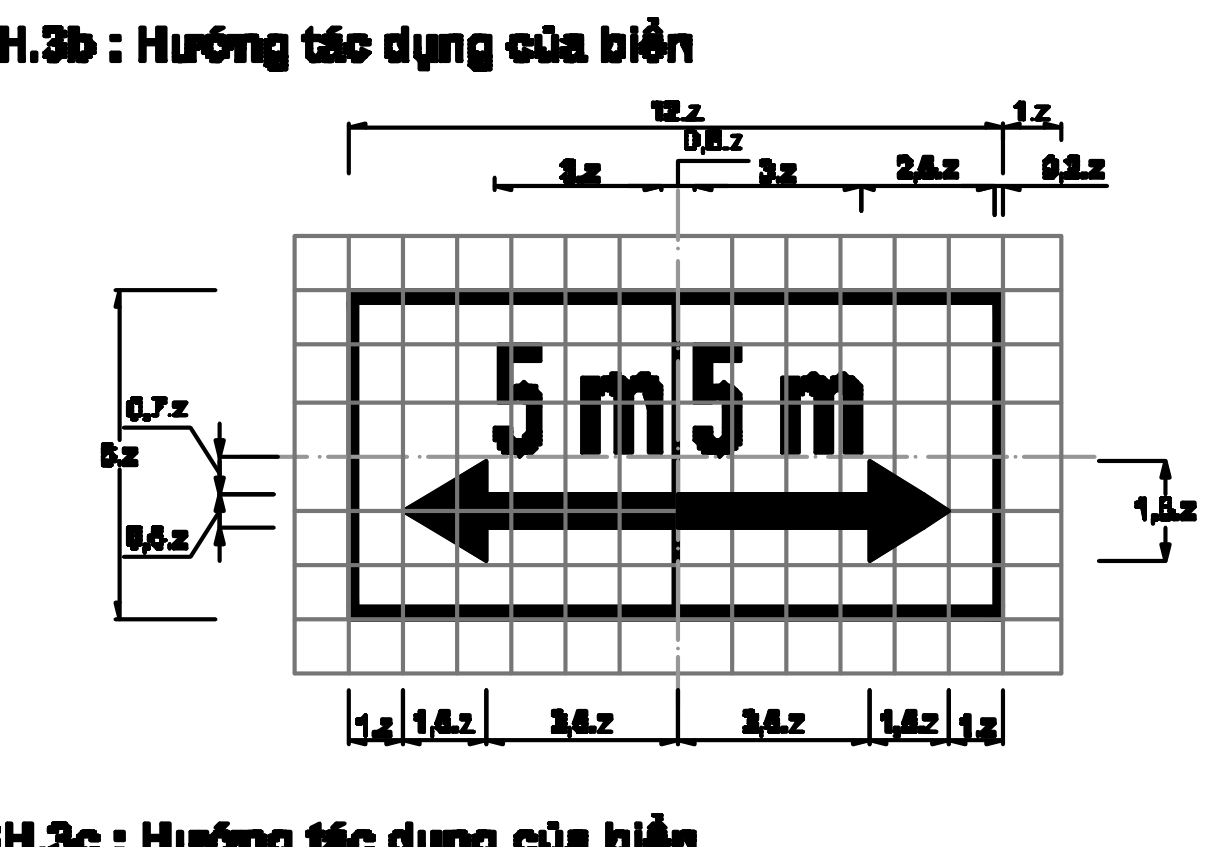

- Biển S.H,3 (a,b,c): Hướng tác dụng của biển;

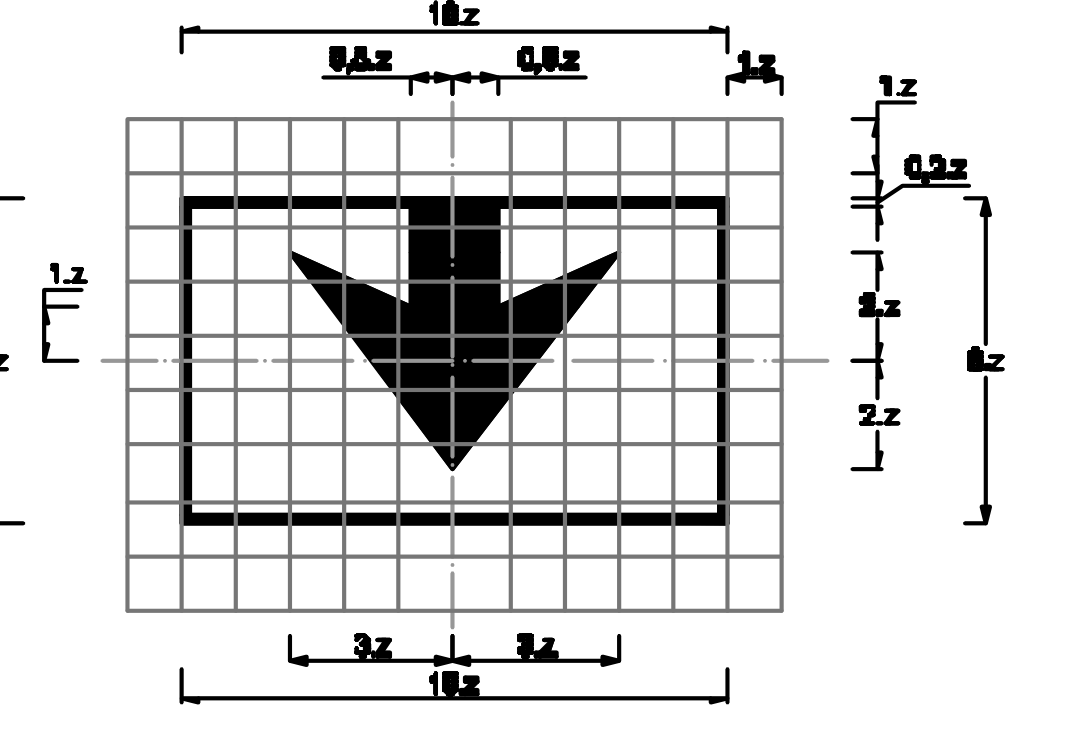

- Biển số S.504: Làn đường;

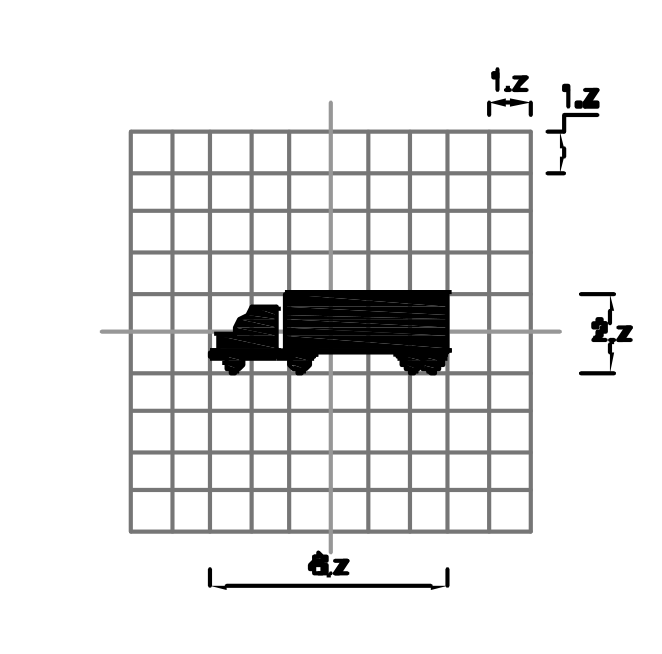

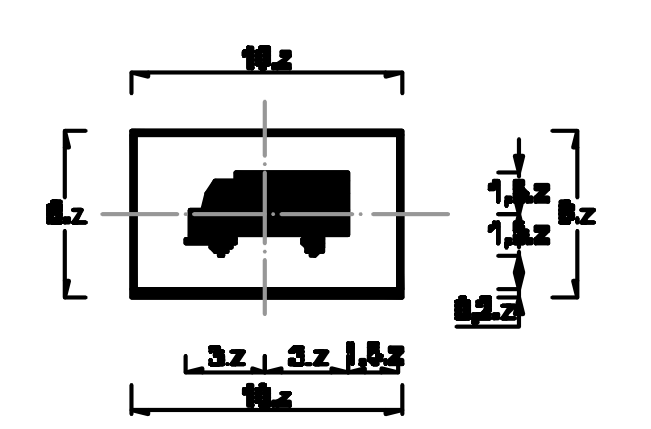

- Biển số S.505a: Loại xe;

- Biển số S.505b: Loại xe hạn chế qua cầu;

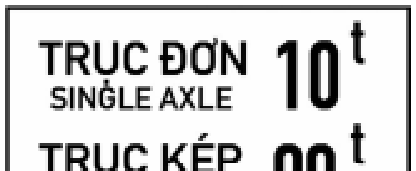

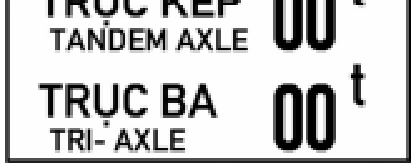

- Biển số S.505c: Tải trọng trục hạn chế qua cầu;

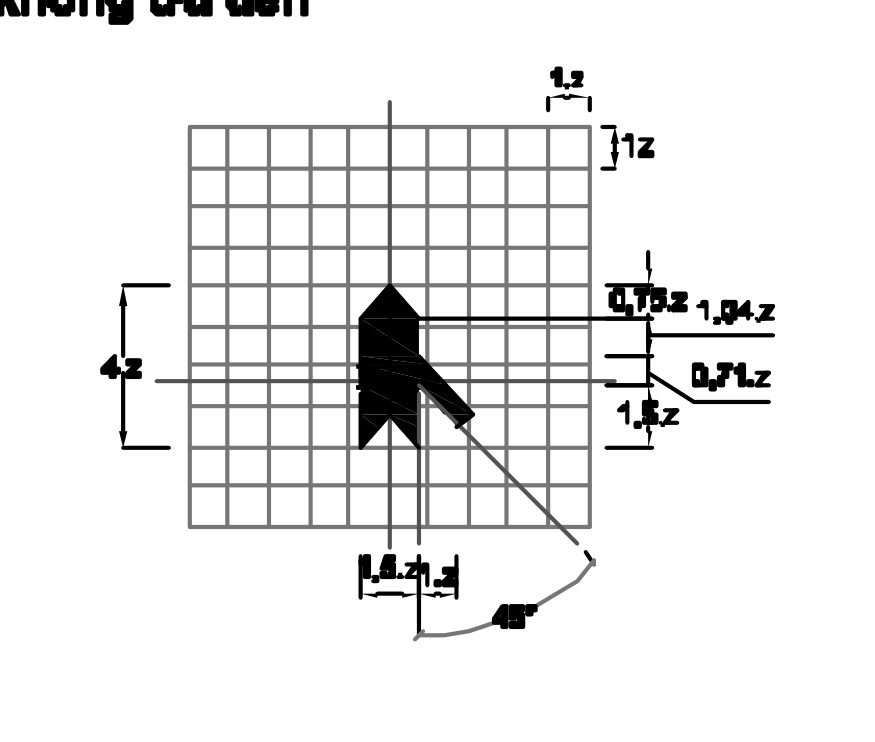

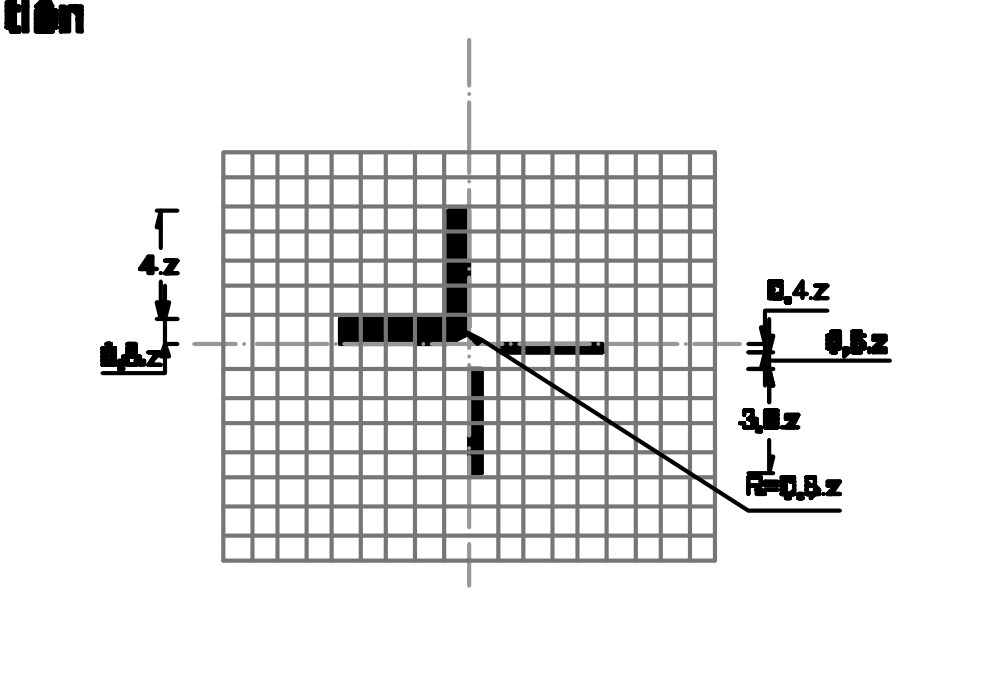

- Biển số S.506(a,b): Hướng đường ưu tiên;

- Biển số S.507: Hướng rẽ;

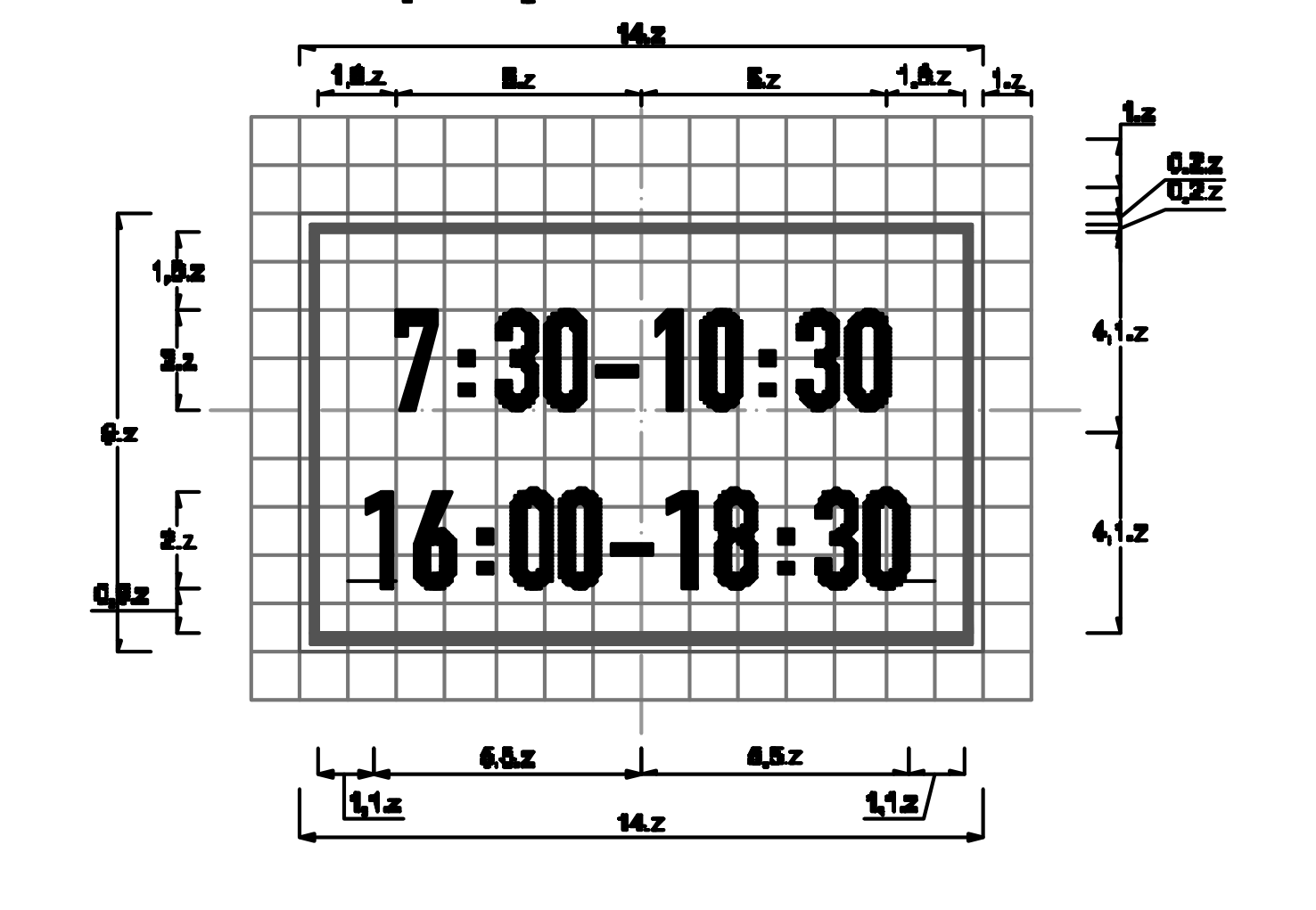

- Biển số S.508(a,b): Biểu thị thời gian;

- Biển số S.509(a,b): Thuyết minh biển chính;

32

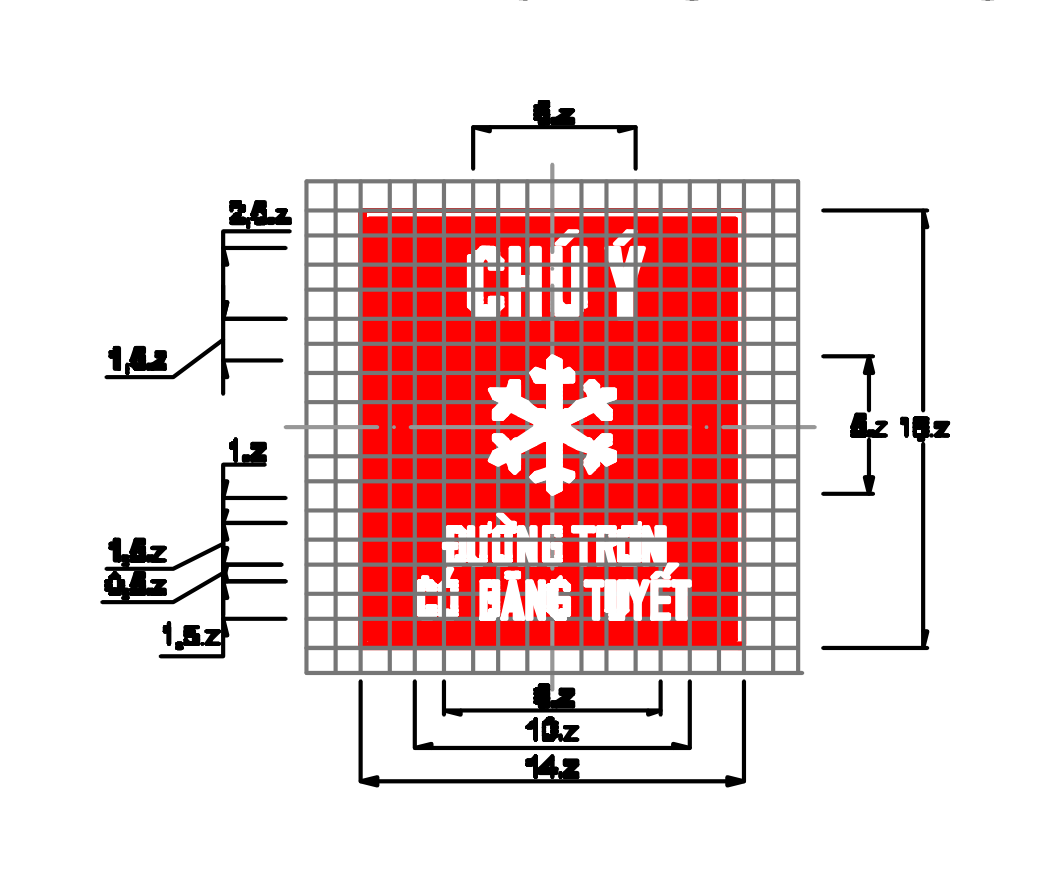

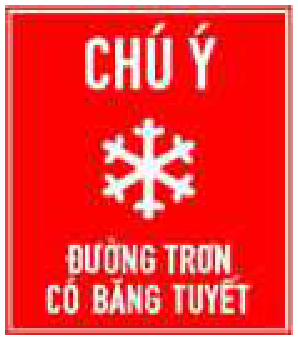

- Biển số S.510a: Chú ý đường trơn có băng tuyết;

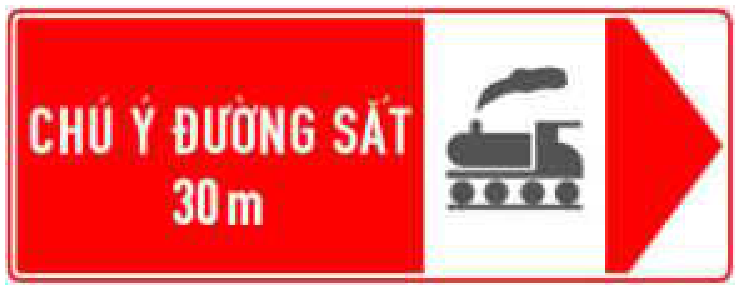

- Biển số S.510b: Chú ý đường sắt;

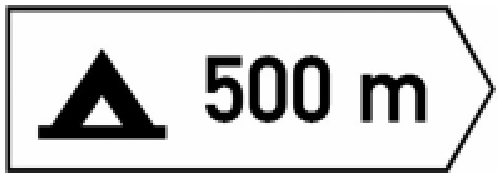

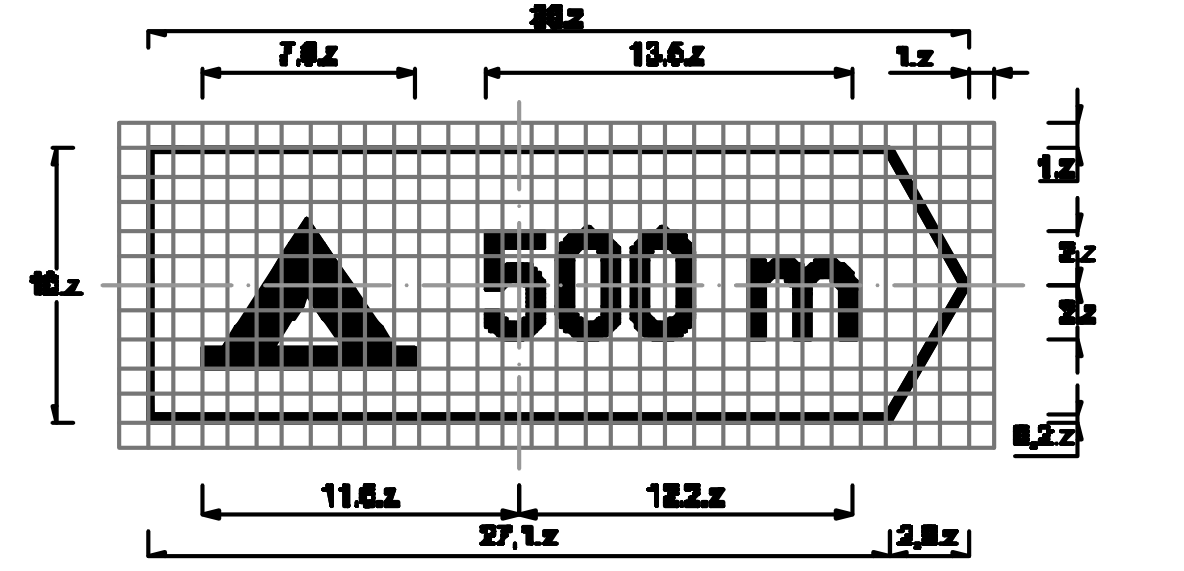

- Biển số S.G,7: Địa điểm cắm trại;

- Biển số S.G,8: Địa điểm nhà trọ;

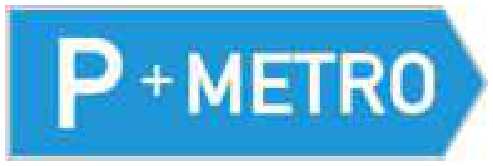

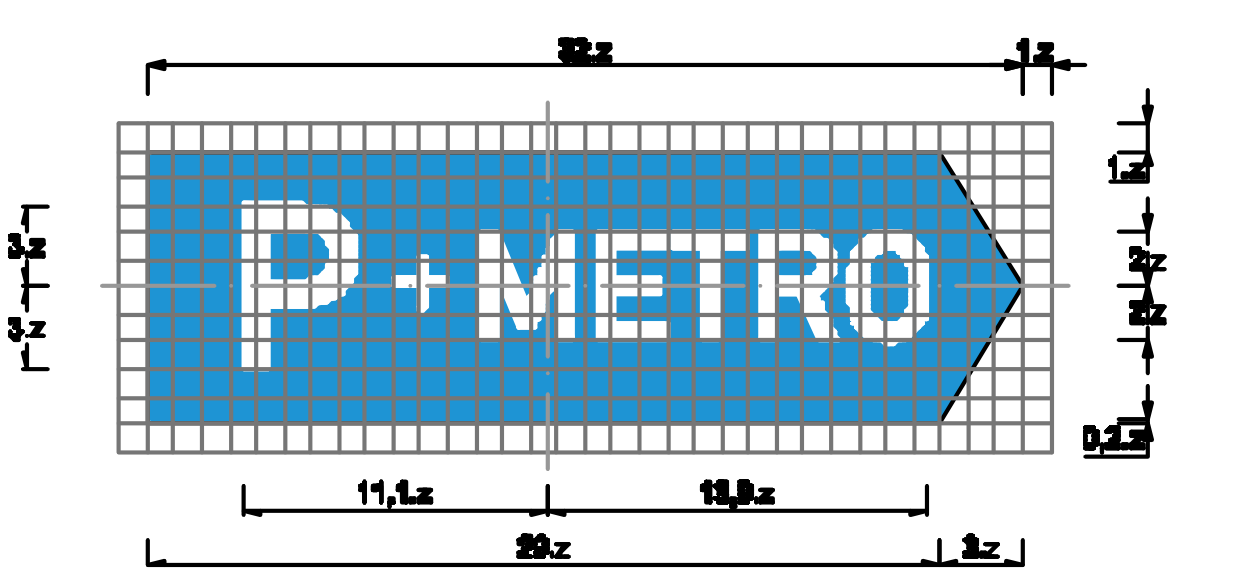

- Biển số S.G,9b: Chỉ dẫn tới điểm đỗ xe dành cho lái xe muốn sử dụng phương

tiện công cộng;

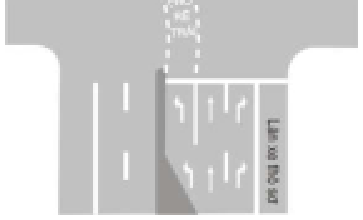

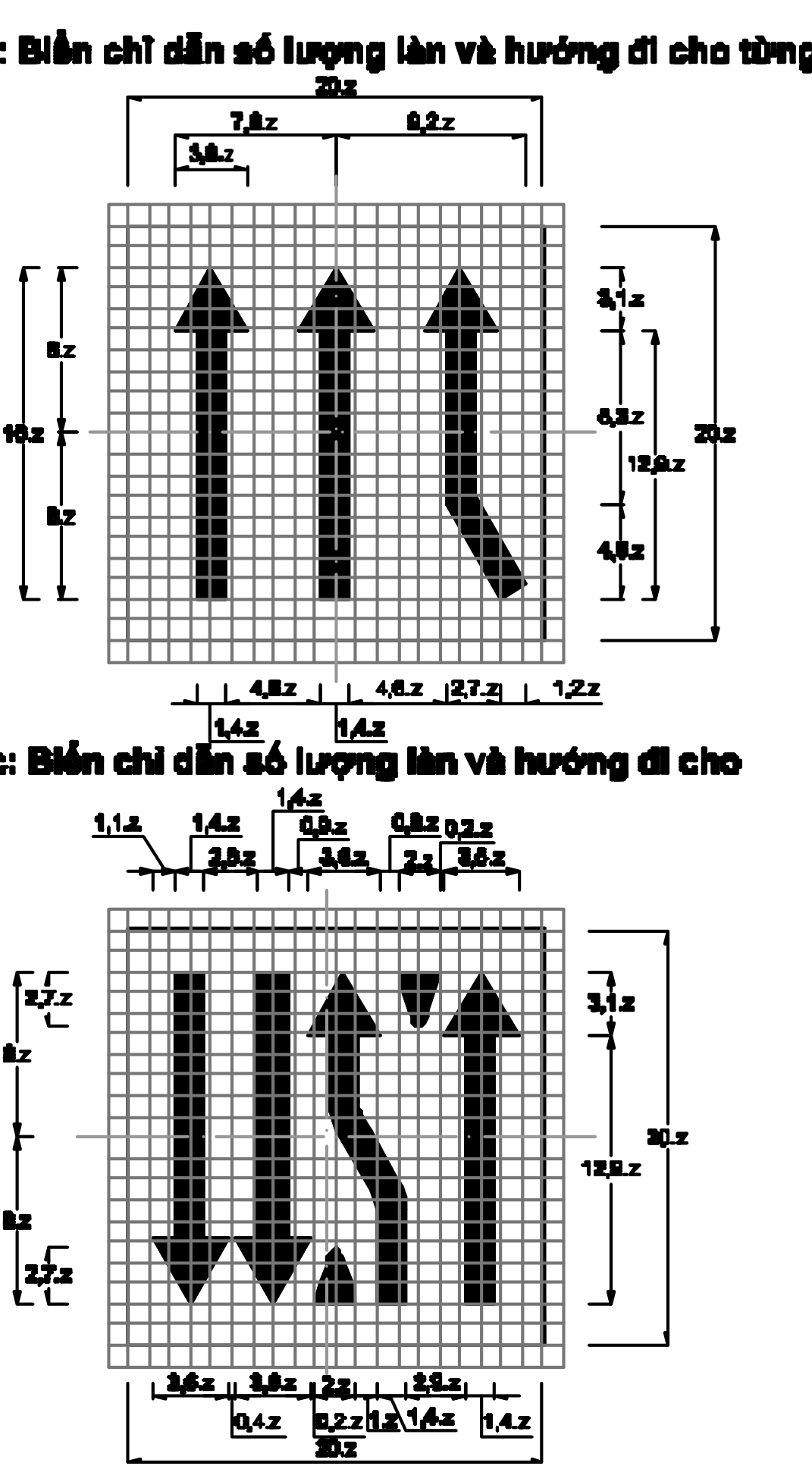

- Biển số S.G,11a; S.G,11c: Chỉ dẫn số lượng làn và hướng đi cho từng làn;

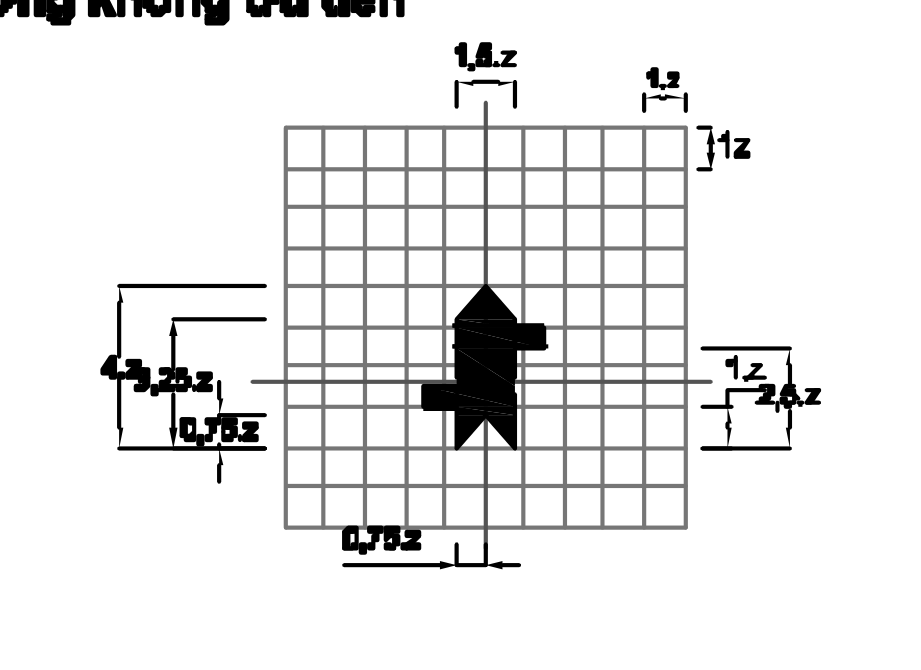

- Biển số S.G,12a; S.G,12b: Chỉ dẫn làn đường không lưu thông;

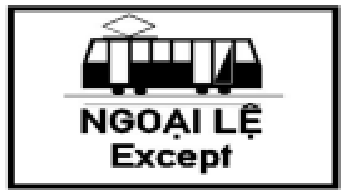

- Biển số S.H,6: Ngoại lệ.

Ngoài ra, tùy theo các tình huống giao thông khác để có thể bố trí các biển phụ

khác cho phù hợp.

41.2.2. Ý nghĩa sử dụng của từng biển được giải thích ở Phụ lục F của Quy chuẩn

này.

41.3. Kích thước, hình dạng và màu sắc biển phụ:

41.3.1. Biển phụ có hình dạng là hình chữ nhật hoặc hình vuông.

41.3.2. Các biển có nền là màu trắng, hình vẽ và chữ viết màu đen hoặc có nền là

màu xanh lam, chữ viết màu trắng. Biển số S.507 và S.508 (a,b) có đặc điểm riêng chỉ

dẫn ở Phụ lục F của Quy chuẩn này;

41.3.3. Kích thước chi tiết của hình vẽ và màu sắc của các biển quy định ở Điều

12, Điều 13 và Phụ lục K của Quy chuẩn này.

41.4. Vị trí đặt biển phụ:

Các biển phụ đều được đặt ngay phía dưới biển chính trừ biển số S.507 sử dụng

độc lập được đặt ở phía lưng đường cong đối diện với hướng đi hoặc đặt ở giữa đảo an

toàn nơi đường giao nhau.

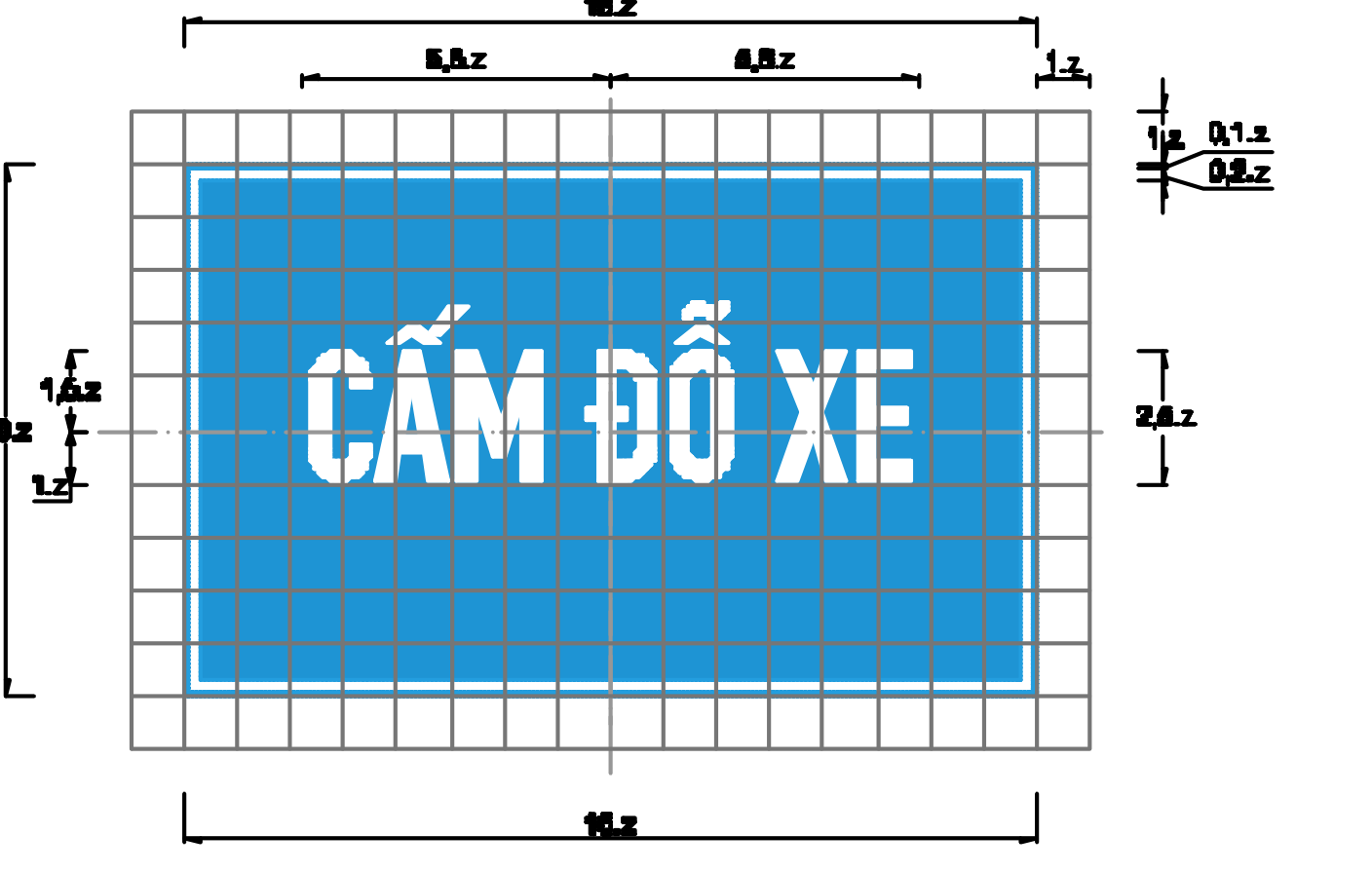

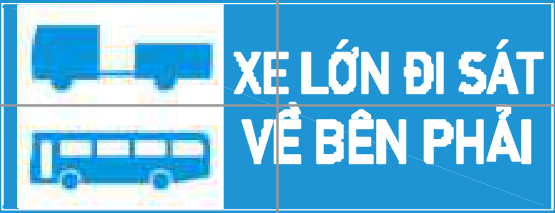

Điều 42. Biển viết bằng chữ

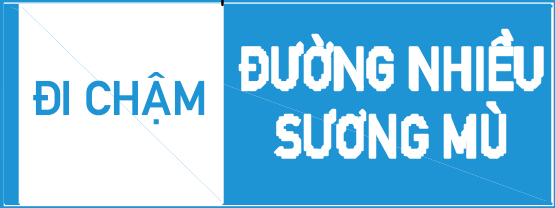

42.1. Biển viết bằng chữ thường dùng trong trường hợp không áp dụng được các

kiểu biển đã quy định hoặc trong trường hợp cần thiết khác.

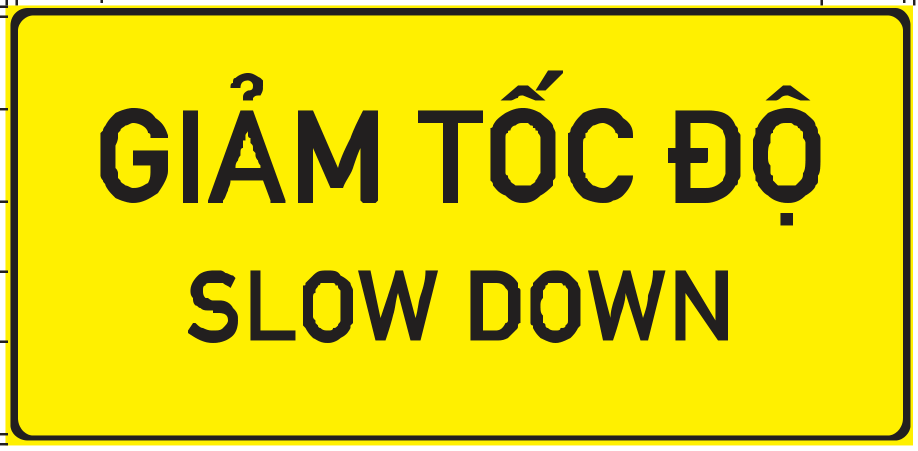

42.2. Biển viết bằng chữ có hình chữ nhật. Biển dùng để chỉ dẫn có nền màu xanh

chữ viết màu trắng, biển dùng để cảnh báo có nền vàng chữ đen, biển dùng để báo cấm

hay hiệu lệnh có nền màu đỏ chữ viết màu trắng.

42.3. Hàng chữ viết trên biển tùy theo nội dung chỉ dẫn, cảnh báo, cấm hoặc hiệu

lệnh nhưng phải ngắn gọn. Biển dùng để báo cấm bắt đầu bằng chữ "Cấm".

42.4. Có thể sử dụng biển ghép hình chữ nhật để thể hiện các thông tin trong

trường hợp có nhiều thông tin cần thể hiện và việc bố trí các biển đơn là phức tạp.

Điều 43. Hình dạng, kích thước, hình vẽ của biển phụ, biển viết bằng chữ

Hình dạng, kích thước, hình vẽ của biển quy định tại Điều 12, Điều 13 và Phụ lục K

của Quy chuẩn này. Hình dạng biển viết bằng chữ là hình chữ nhật có chiều cao tối thiểu

20 cm.

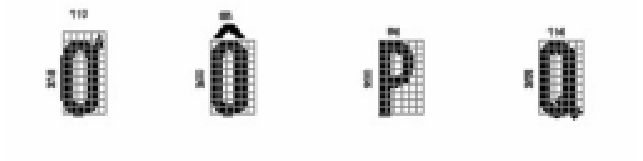

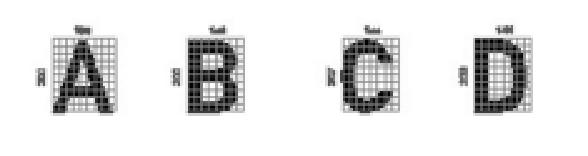

Điều 44. Chữ viết và chữ số của biển phụ, biển viết bằng chữ

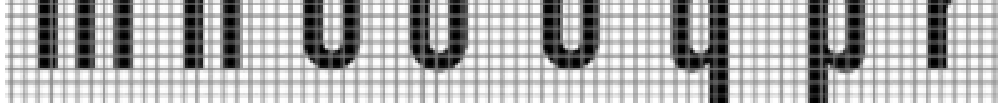

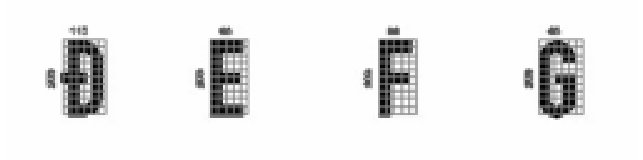

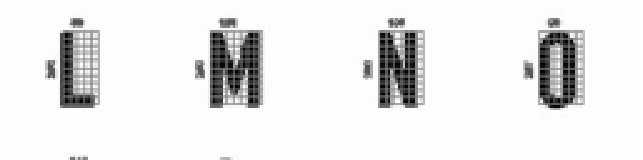

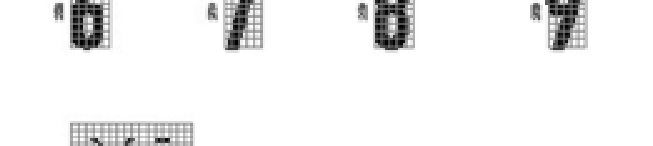

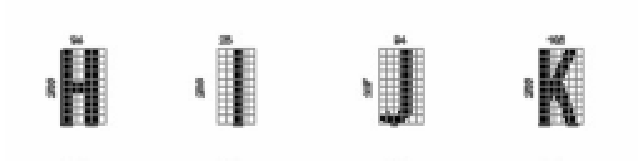

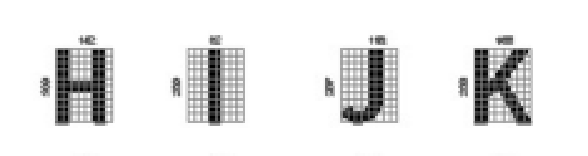

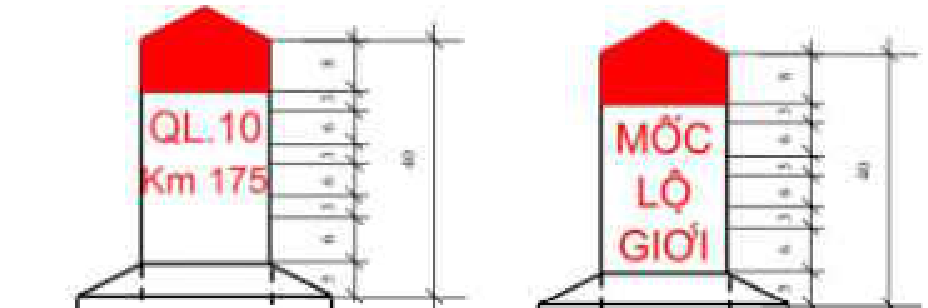

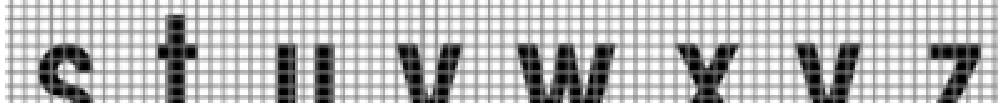

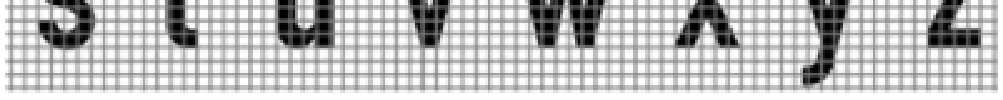

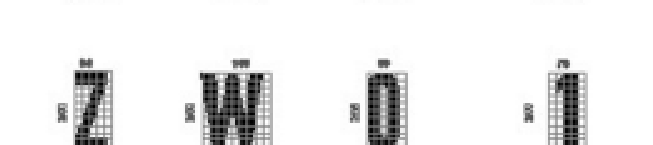

44.1. Tất cả những chữ viết, chữ số ghi trên biển và cột kilômét dùng thống nhất

theo hai kiểu: kiểu chữ thường và kiểu chữ nén theo quy định tại Điều 13 và Phụ lục K;

33

44.2. Kiểu chữ thường dùng trong trường hợp hàng chữ ngắn và trung bình;

44.3. Kiểu chữ nén dùng trong trường hợp hàng chữ dài;

44.4. Trên một hàng chữ bao giờ cũng phải dùng thống nhất một kiểu chữ;

44.5. Chiều cao chữ viết của biển viết bằng chữ nhỏ nhất là 10 cm (ứng với hệ số

1). Với biển ghép cho phép sử dụng chữ nhỏ nhất là 5 cm.

CHƯƠNG 9

BIỂN CHỈ DẪN TRÊN ĐƯỜNG CAO TỐC

Điều 45. Quy định chung đối với biển chỉ dẫn trên đường cao tốc

45.1. Chức năng biển chỉ dẫn trên đường cao tốc.

Cung cấp thông tin đầy đủ, chính xác cho người điều khiển phương tiện nhằm lái

xe an toàn trên đường cao tốc và đi đến địa điểm mong muốn, cụ thể:

45.1.1. Chỉ dẫn tên đường và hướng tuyến;

45.1.2. Chỉ dẫn địa điểm, hướng đi, khoảng cách đến các thành phố, thị xã, thị trấn

và các tuyến đường;

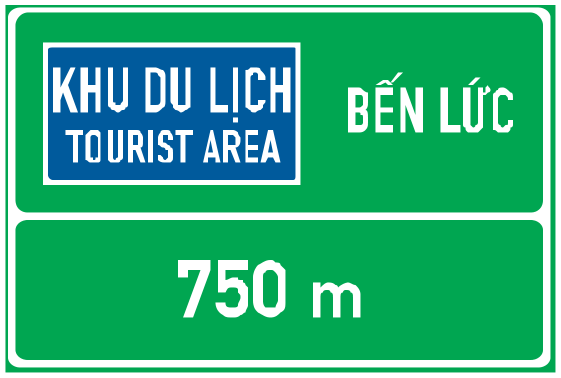

45.1.3. Chỉ dẫn đến các địa điểm khu công nghiệp, dịch vụ công cộng như: sân

bay, bến tàu, bến xe khách, bến tàu thuỷ, bến phà, Công trình kiểm soát tải trọng xe, trạm

dừng nghỉ, nơi nghỉ mát, nơi danh lam thắng cảnh và giải trí;

45.1.4. Thông báo chuẩn bị tới nút giao, lối ra phía trước;

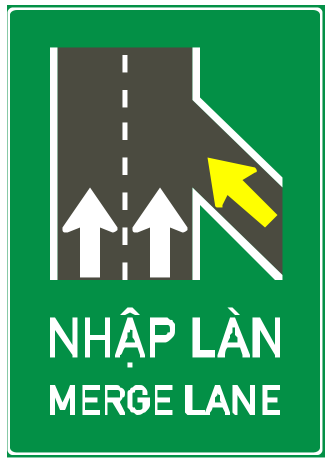

45.1.5. Chỉ dẫn tách, nhập làn khi ra, vào đường cao tốc;

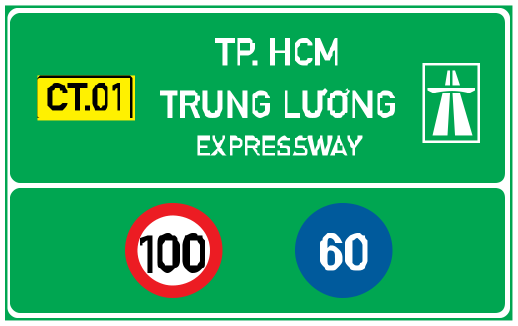

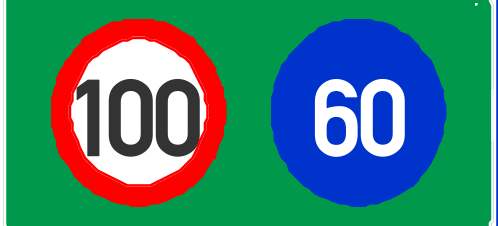

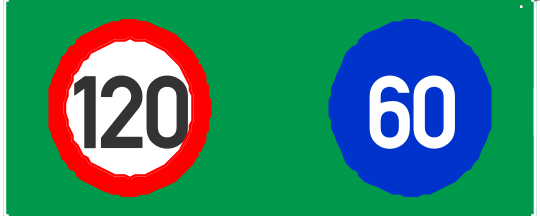

45.1.6. Chỉ dẫn tốc độ tối đa, tốc độ tối thiểu khi tham gia giao thông trên đường

cao tốc;

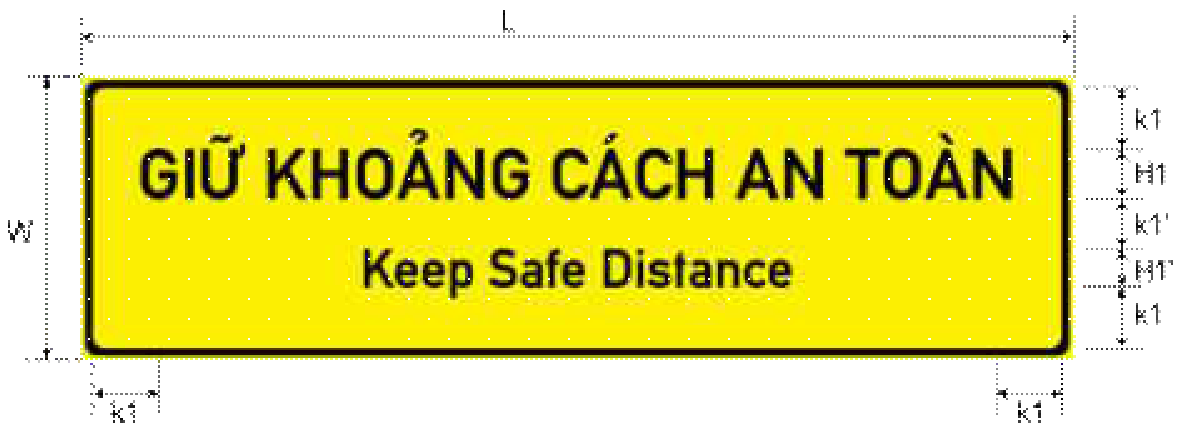

45.1.7. Chỉ dẫn giữ khoảng cách lái xe an toàn cho người điều khiển phương tiện;

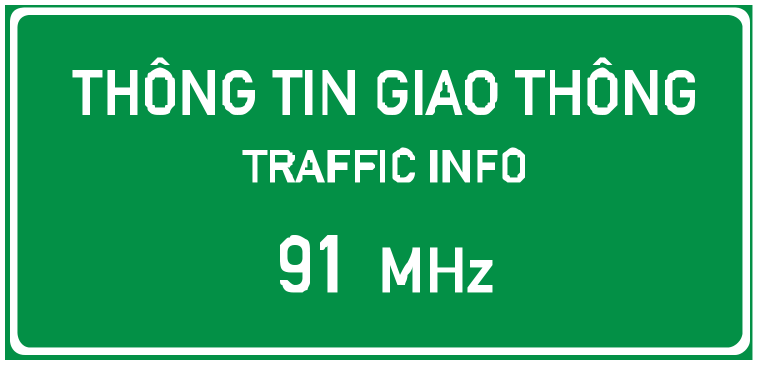

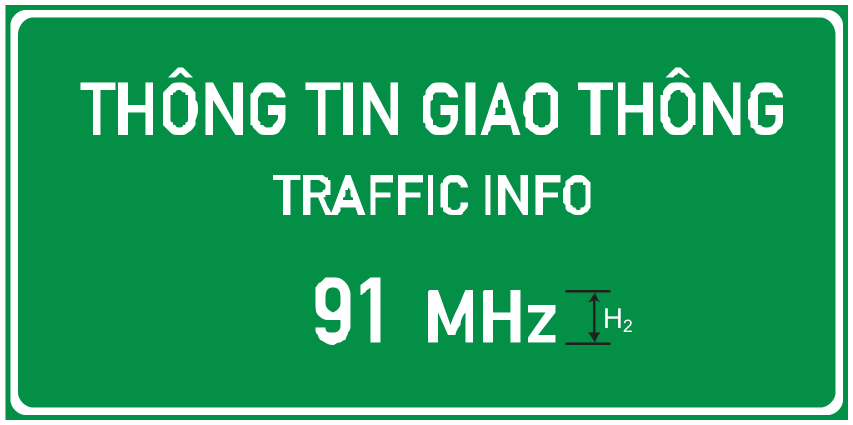

45.1.8. Cung cấp tần số sóng radio nhằm giúp người tham gia giao thông trên

đường cao tốc nắm bắt thông tin về tình trạng giao thông, thời tiết và các thông tin tiện ích

trên đường cao tốc.

45.1.9. Các biển chỉ dẫn khác: biển chỉ dẫn địa danh; địa phận hành chính cấp tỉnh,

thành phố; biển tên cầu, tên công trình lớn.

45.1.10. Các biển chỉ dẫn trên đường cao tốc có mã là IE.

45.2. Yêu cầu đối với biển chỉ dẫn trên đường cao tốc

Biển chỉ dẫn trên đường cao tốc phải đáp ứng được các yêu cầu sau:

45.2.1. Nội dung ghi trên biển chỉ dẫn phải ngắn gọn, đơn giản, dễ hiểu; ưu tiên sử

dụng các ký hiệu, số hiệu và hình vẽ minh hoạ;

45.2.2.Kích cỡ chữ viết, chữ số và ký hiệu phải đảm bảo để người điều khiển

phương tiện nhìn rõ và nắm bắt được nội dung từ khoảng cách ít nhất là 150 m trong điều

kiện thời tiết bình thường;

45.2.3. Phải được dán màng phản quang, đảm bảo yêu cầu theo tiêu chuẩn quốc

gia về “Màng phản quang dùng cho báo hiệu đường bộ”.

34

45.3. Kích thước biển chỉ dẫn trên đường cao tốc

Kích thước biển chỉ dẫn trên đường cao tốc được xác định trên cơ sở diện tích cần

thiết để bố trí nội dung thông tin chỉ dẫn. Kích thước biển chỉ dẫn loại A (áp dụng cho

đường có tốc độ thiết kế 100 km/h và 120 km/h) được quy định chi tiết tại Phụ lục P của

Quy chuẩn này. Kích thước biển chỉ dẫn loại B (áp dụng cho đường có tốc độ thiết kế 60

km/h và 80 km/h) được điều chỉnh trên cơ sở chiều cao chữ quy định trong Bảng 4 của

Quy chuẩn này cho phù hợp. Trường hợp đặc biệt có thể điều chỉnh cục bộ cho cân đối,

phù hợp và đáp ứng thông tin rõ ràng.

Điều 46. Nội dung biển chỉ dẫn trên đường cao tốc

46.1. Nội dung biển chỉ dẫn trên đường cao tốc

46.1.1. Nội dung biển chỉ dẫn đường cao tốc được tổ hợp từ một hoặc nhiều thông

tin sau: địa danh, ký hiệu đường bộ, mũi tên chỉ hướng, mũi tên chỉ làn xe, chữ viết, chữ

số, hình vẽ và các ký hiệu khác.

46.1.2. Trình bày nội dung biển chỉ dẫn trên đường cao tốc được thực hiện theo quy

tắc sau đây:

a) Địa danh, tên đoạn tuyến đường cao tốc, ký hiệu đường bộ được viết bằng chữ in

hoa;

b) Trong biển chỉ dẫn, không ghi quá ba tên điểm đến trên cùng một biển chỉ dẫn

thông báo trước hoặc trên biển chỉ dẫn chỉ lối ra;

c) Không ghi tên tuyến đường và tên thành phố nằm trên tuyến đường đó trên cùng

một biển chỉ dẫn;

d) Trong biển chỉ dẫn, không viết quá ba hàng chữ tiếng Việt;

đ) Biển chỉ dẫn trên đường cao tốc gồm hai thứ tiếng: tiếng Việt và tiếng Anh. Chiều

cao tối thiểu chữ tiếng Việt và chữ tiếng Anh được quy định trong Bảng 4. Trong một số

trường hợp đặc biệt, có thể điều chỉnh kích thước biển, cỡ chữ cho phù hợp quy mô phân

mặt cắt ngang đường và tiết kiệm chi phí đầu tư nhưng không nhỏ hơn kích cỡ tối thiểu

trong Bảng 4.

Bảng 4 - Quy định về chiều cao chữ viết tối thiểu

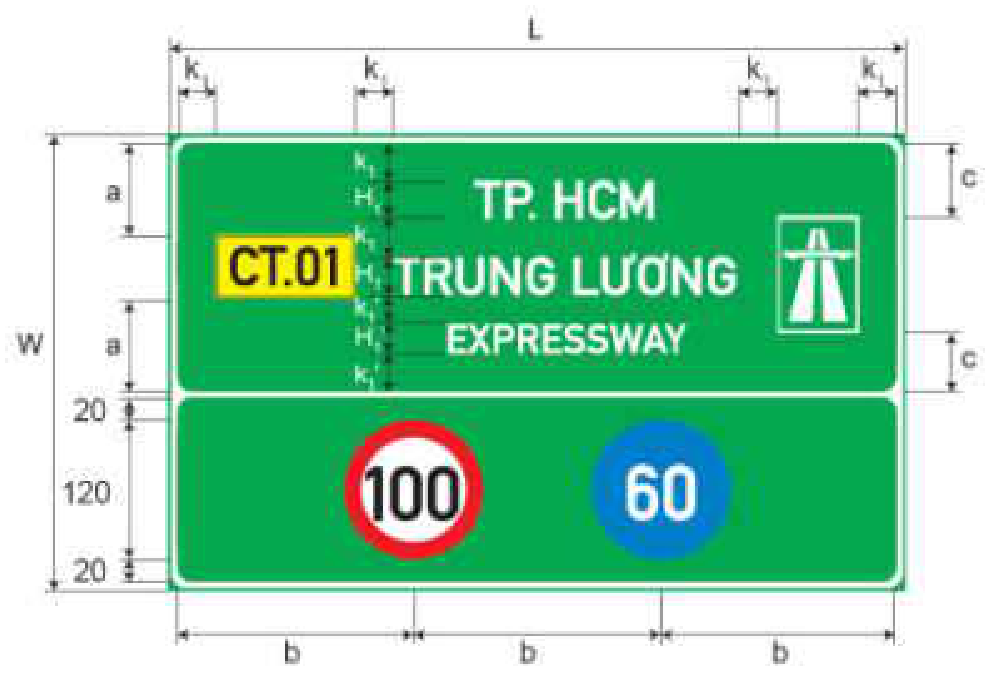

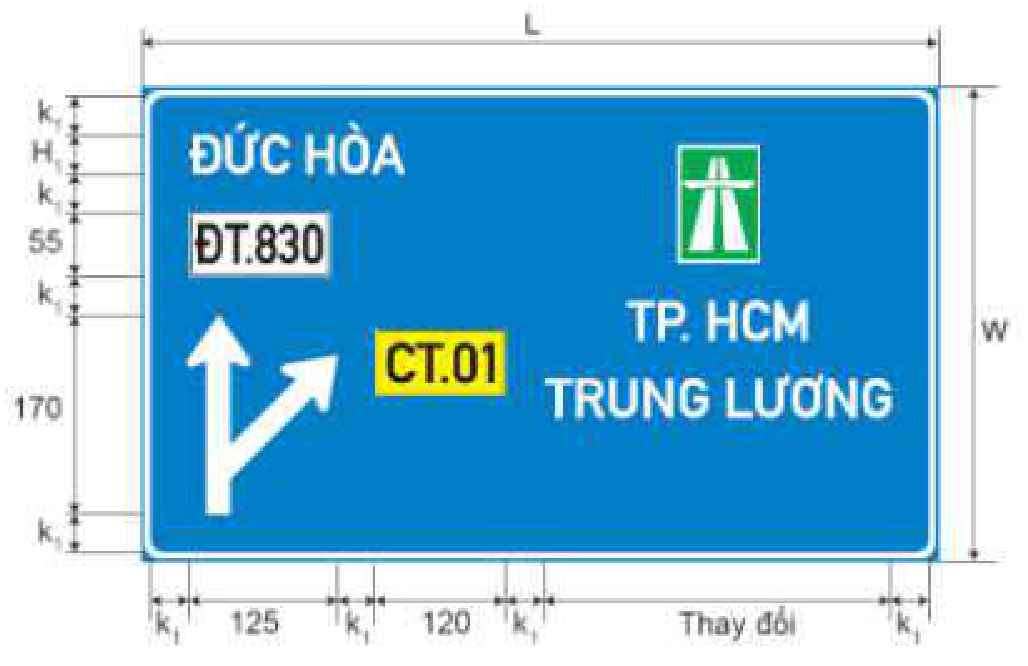

46.2. Bố trí chữ viết và kích thước chữ viết trên biển chỉ dẫn trên đường cao

tốc

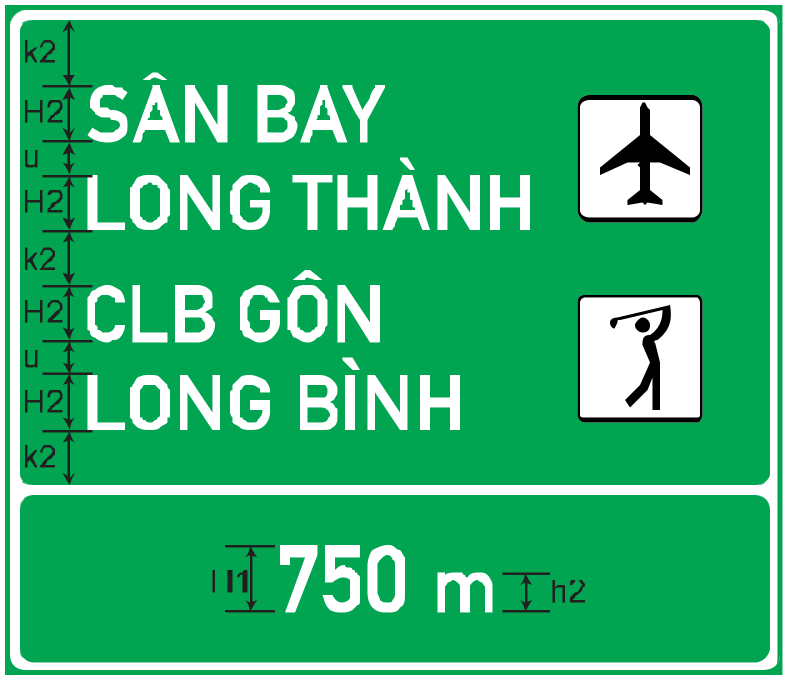

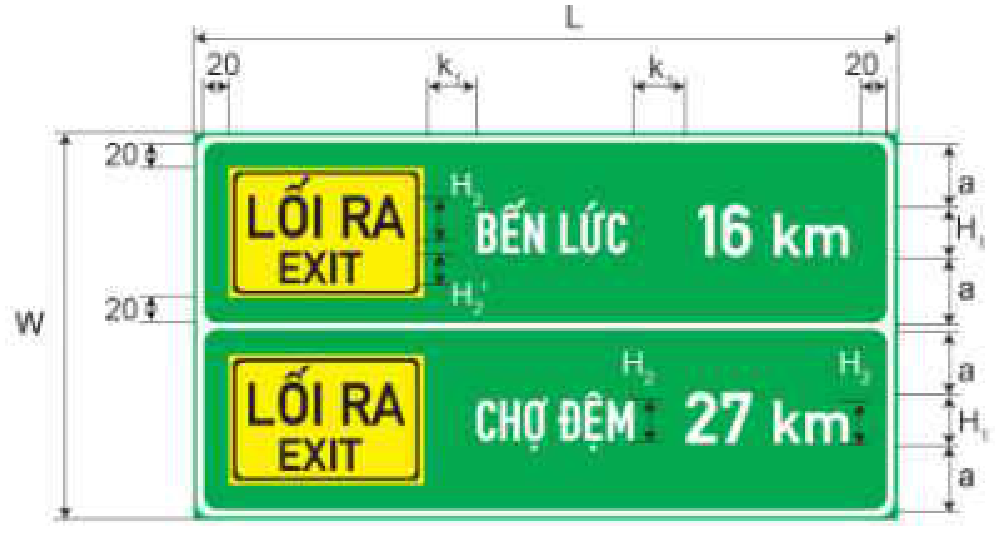

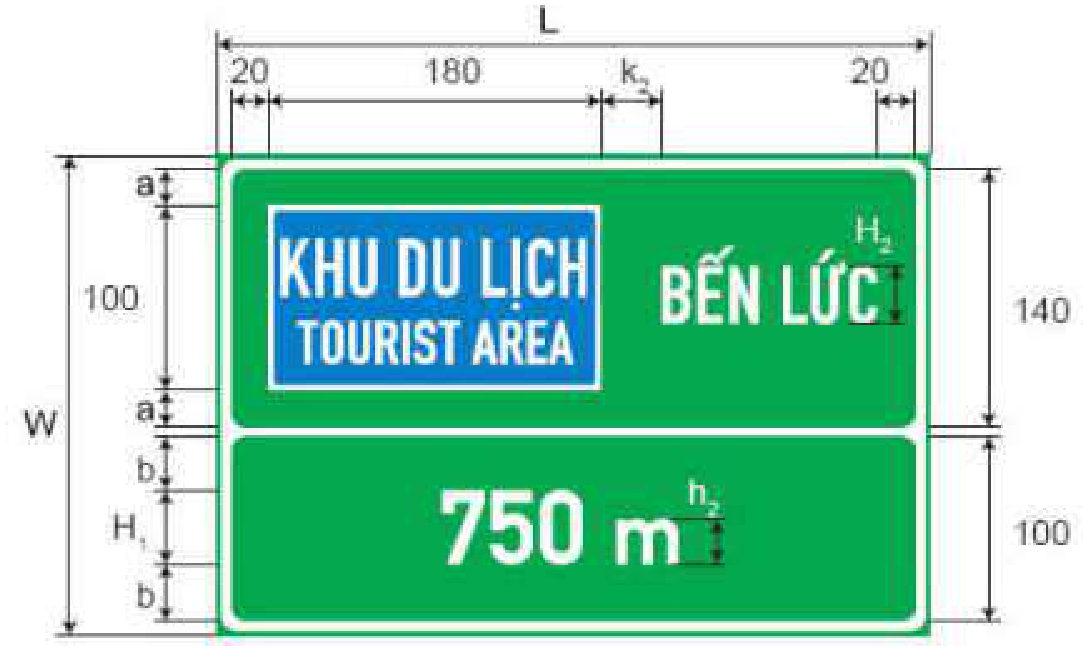

46.2.1. Nguyên tắc bố trí chữ viết trên biển chỉ dẫn trên đường cao tốc quy định như

sau:

a) Khoảng cách giữa dòng chữ tiếng Việt và dòng chữ tiếng Anh bằng chiều cao chữ

tiếng Anh;

b) Khoảng cách giữa dòng chữ tiếng Anh đến dòng chữ tiếng Việt tiếp theo bằng

35

chiều cao chữ tiếng Anh;

c) Khoảng trống ở phía trên, phía dưới biển chỉ dẫn có kích thước bằng chiều cao

chữ tiếng Việt lớn nhất trong biển;

d) Khoảng trống ở phía bên trái và bên phải biển chỉ dẫn (của dòng dài nhất) có kích

thước bằng chiều cao của chữ tiếng Việt lớn nhất trong biển;

đ) Thông thường, dòng chữ của biển chỉ dẫn được bố trí căn chính giữa theo chiều

ngang của biển chỉ dẫn. Khi bố trí biểu tượng, sơ đồ nút giao, dòng chữ trên biển chỉ dẫn

được bố trí sao cho phù hợp, tuân thủ theo quy định tại các Phụ lục của Quy chuẩn này.

46.2.2. Kích thước chữ viết, chữ số và khoảng cách giữa các chữ được quy định chi

tiết trong Phụ lục K của Quy chuẩn này.

46.3. Màu sắc của biển chỉ dẫn trên đường cao tốc

46.3.1. Màu nền, màu chữ và đường viền của biển chỉ dẫn trên đường cao tốc được

quy định như sau:

a) Đối với biển có tính chất chỉ dẫn giao thông, chữ viết, chữ số và hình vẽ trên biển

chỉ dẫn được thể hiện bằng màu trắng trên nền màu xanh lá cây và đường viền mép biển

là màu trắng;

b) Đối với biển có tính chất chỉ dẫn dịch vụ công cộng, chữ viết, chữ số và hình vẽ

trên biển chỉ dẫn được thể hiện bằng màu trắng trên nền màu xanh lam và đường viền

mép biển là màu trắng;

c) Đối với biển có tính chất chỉ dẫn cảnh báo, chữ viết, chữ số và hình vẽ trên biển

chỉ dẫn được thể hiện bằng màu đen trên nền màu vàng huỳnh quang và đường viền mép

biển là màu đen;

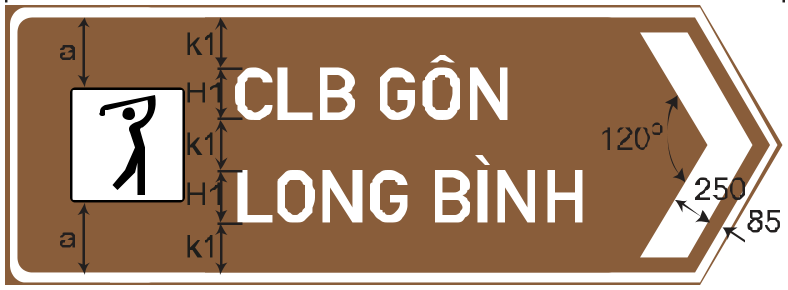

d) Đối với biển có tính chất chỉ dẫn giải trí, chữ viết, chữ số và hình vẽ trên biển chỉ

dẫn được thể hiện bằng màu trắng trên nền màu nâu và đường viền mép biển là màu

trắng;

đ) Trừ những quy định khác, chữ viết, chữ số và hình vẽ trên biển chỉ dẫn được thể

hiện bằng màu trắng trên nền màu xanh lá cây và đường viền mép biển là màu trắng.

46.3.2. Chi tiết cụ thể về màu nền, màu chữ và đường viền được quy định cụ thể cho

từng biển chỉ dẫn tại Phụ lục P của Quy chuẩn này. Kiểu chữ viết, màu chữ viết và màu

nền của biển chỉ dẫn trên đường cao tốc được quy định trong Bảng 5.

Bảng 5 - Quy định về kiểu chữ, màu sắc của biển chỉ dẫn

36

37

46.4. Đường viền của biển chỉ dẫn trên đường cao tốc

46.4.1. Chiều rộng đường viền xung quanh biển chỉ dẫn được quy định như sau:

a) Lấy bằng 5,0 cm đối với biển chỉ dẫn có kích thước ≥ 300,0 x 100,0 cm;

b) Lấy bằng 3,0 cm đối với biển chỉ dẫn có kích thước < 300,0 x 100,0 cm.

46.4.2. Bán kính cong của đường viền xung quanh biển chỉ dẫn được lấy bằng 2%

cạnh dài nhất của biển chỉ dẫn.

46.5. Ký hiệu mũi tên trên biển chỉ dẫn trên đường cao tốc

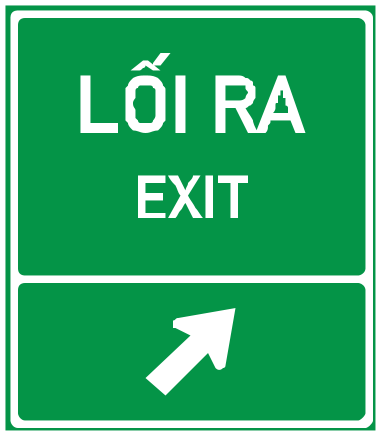

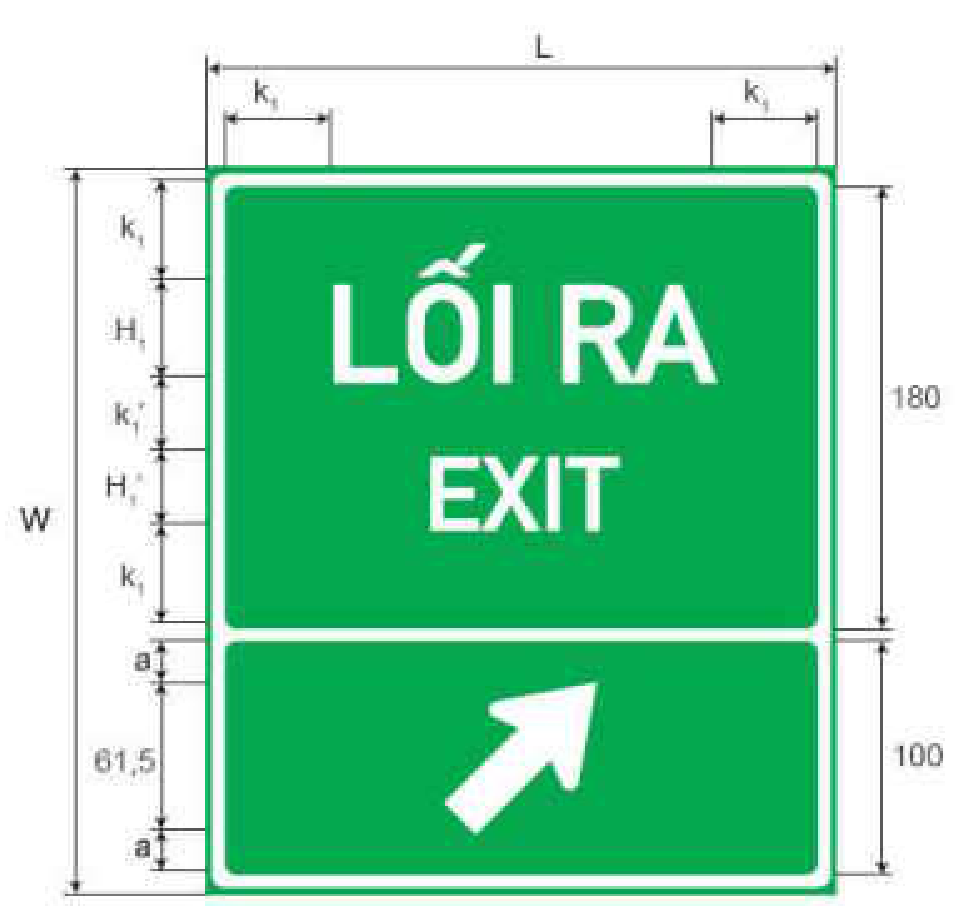

46.5.1. Đối với các biển chỉ dẫn chỉ lối ra, mũi tên xiên hướng l ên phía trên đư ợc

dùng để chỉ lối ra; hướng mũi tên phù hợp với hướng của lối ra.

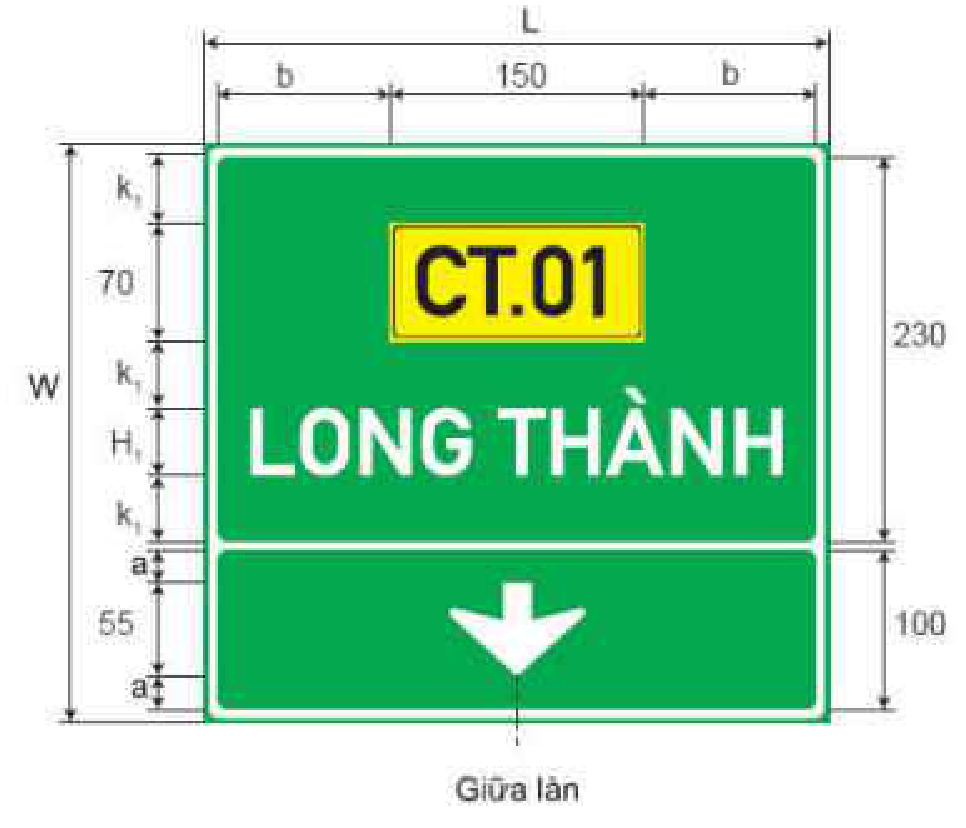

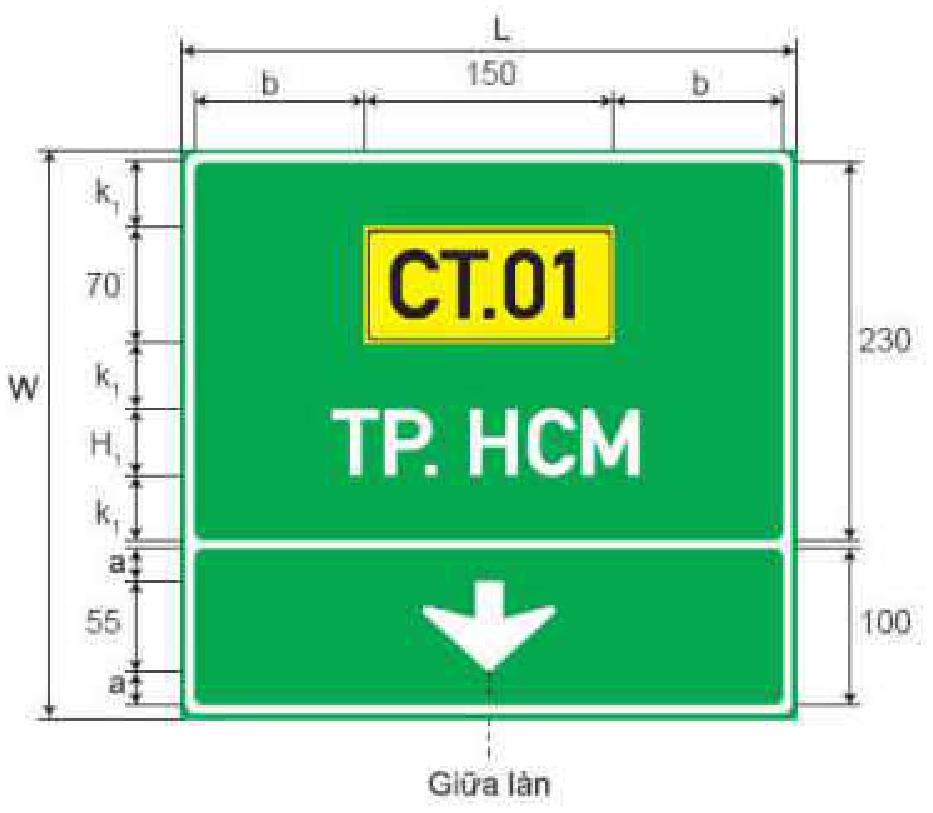

46.5.2. Đối với mũi tên chỉ làn, mũi tên thẳng, hướng xuống dưới (chỉ sử dụng ở biển

lắp đặt trên giá long môn, cần vươn) để quy định làn xe đi tới một địa điểm hay một tuyến

đường nào đó.

46.5.3. Kích thước của mũi tên được quy định chi tiết như sau:

a) Mũi tên chỉ làn:

38

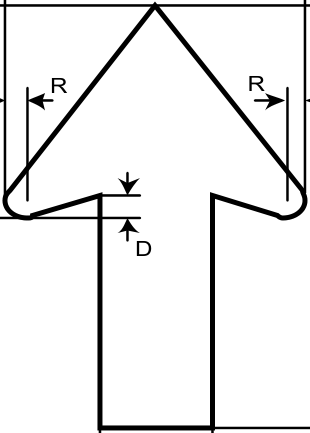

Kích thước mũi tên

Đơn vị: cm

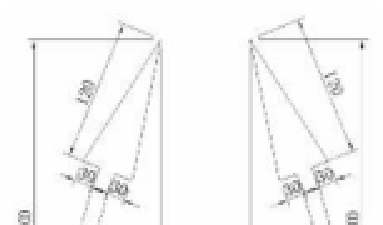

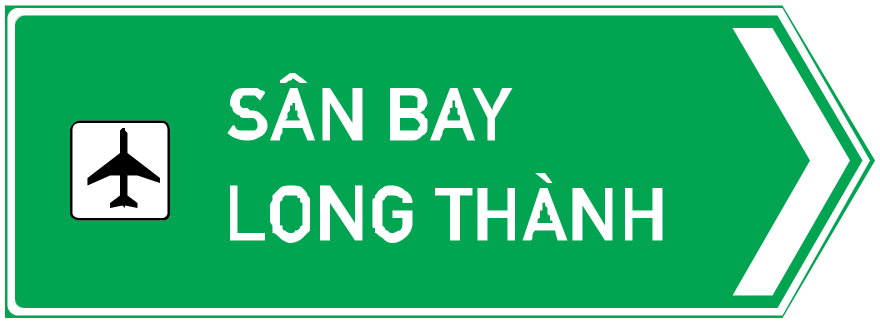

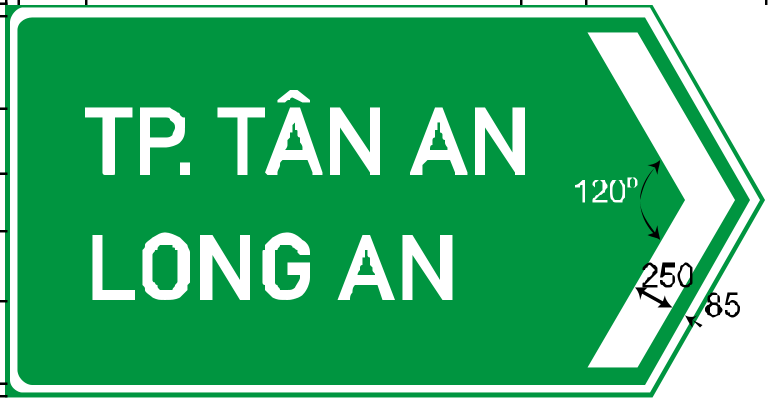

b) Mũi tên chỉ hướng:

B

C

Kích thước mũi tên

Đơn vị: cm

Mũi tên chỉ hướng phải có hướng trùng với hướng cần chỉ dẫn.

39

46.6. Mã hiệu đường bộ trong biển chỉ dẫn trên đường cao tốc

46.6.1. Mã hiệu đường bộ được đặt trong một khuôn hình chữ nhật có kích thước cố

định, gồm hai phần: t ên đường bộ viết tắt và số hiệu đường bộ. Tên đường bộ viết tắt

(Đường cao tốc - CT, Quốc lộ - QL, Đường tỉnh - ĐT, Đường huyện - ĐH). Tên đường bộ

viết tắt và số hiệu đường bộ được phân cách bằng một dấu chấm. Sử dụng kiểu chữ gt2

(kiểu chữ thường) để ghi ký hiệu đường bộ, trong đó tùy theo độ dài của ký hiệu đường

bộ, cho phép điều chỉnh chiều rộng của ký tự và khoảng cách giữa các ký tự cho sao phù

hợp với khuôn hình chữ nhật định sẵn. Căn cứ Quy hoạch mạng lưới đường bộ thời kỳ

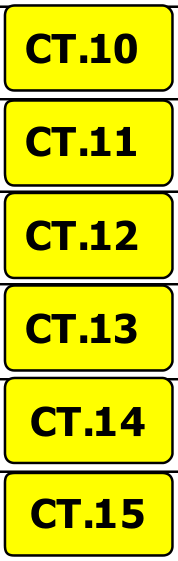

2021 - 2030, tầm nhìn đến năm 2050 đã được phê duyệt, mã hiệu đường cao tốc theo

quy hoạch được quy định tại Phụ lục N của Quy chuẩn này. Kích thước mã hiệu đường

cao tốc được quy định cụ thể tại Phụ lục O của Quy chuẩn này.

46.6.2. Quy định màu nền, chữ viết và chữ số trong mã hiệu đường bộ như sau:

a) Mã hiệu đường cao tốc được thể hiện trên nền màu vàng huỳnh quang, chữ màu

đen và viền màu đen trong Hình 4a;

b) Mã hiệu quốc lộ, đường tỉnh và đường huyện được thể hiện trên nền màu trắng,

chữ màu đen và viền màu đen (các Hình 4b, 4c, 4d).

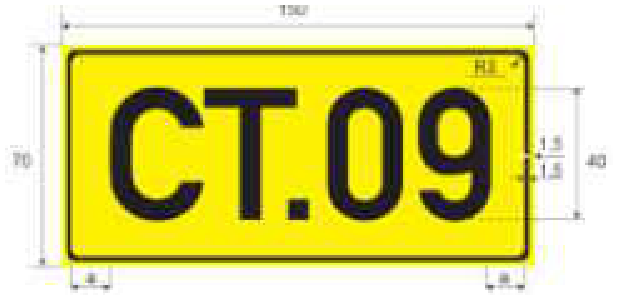

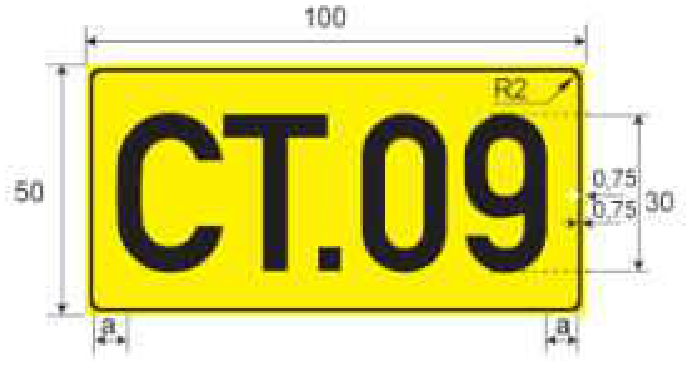

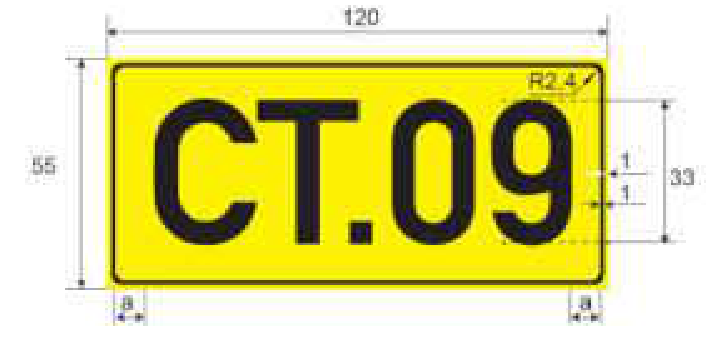

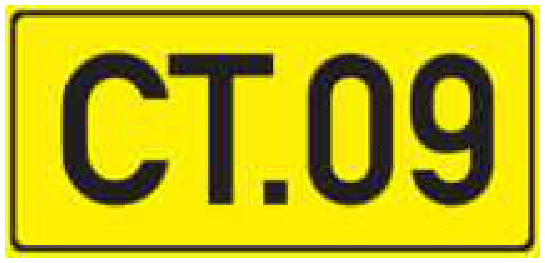

a) Mã hiệu đường cao tốc

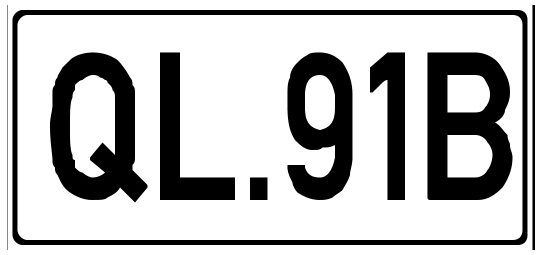

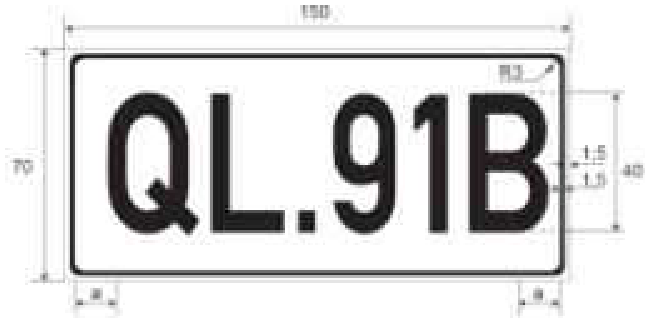

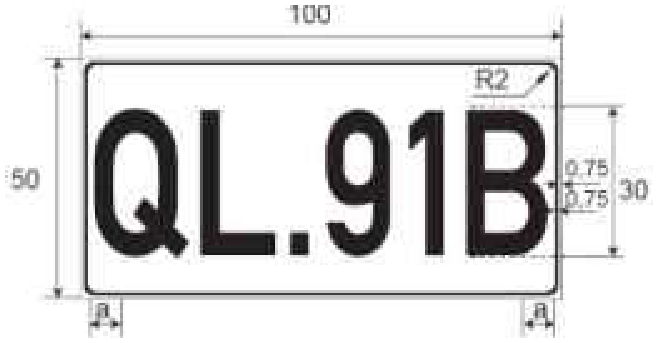

b) Mã hiệu quốc lộ

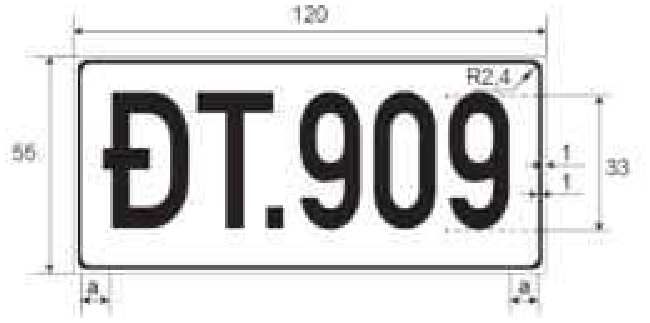

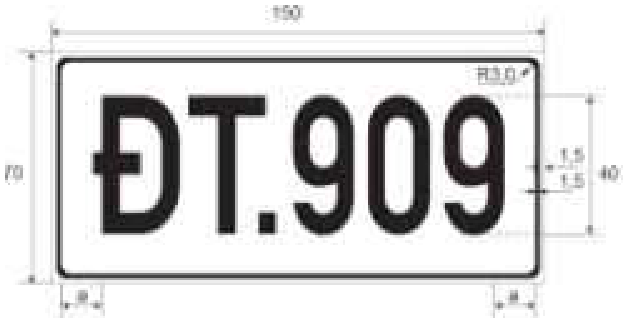

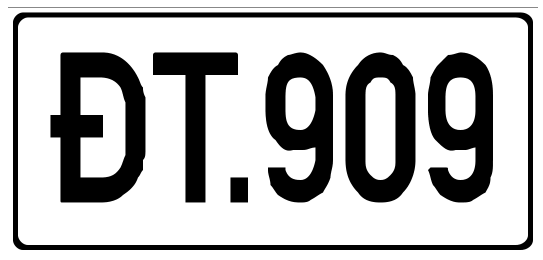

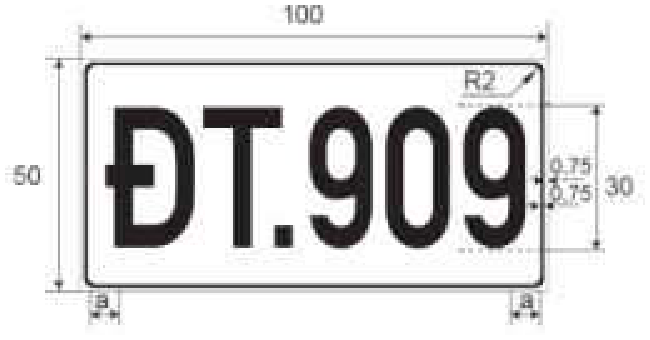

c) Mã hiệu đường tỉnh

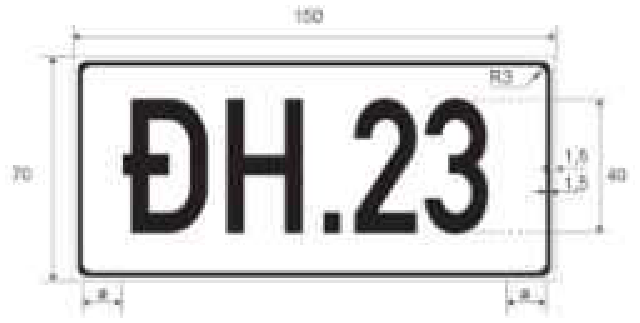

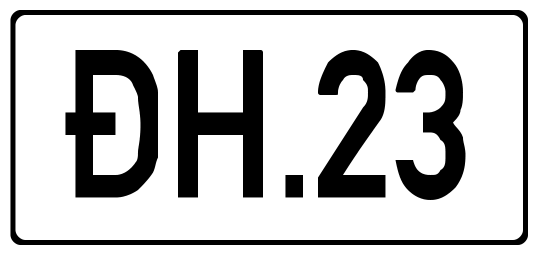

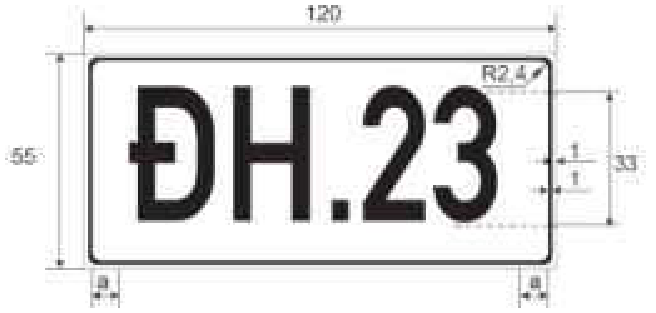

d) Mã hiệu đường huyện

Hình 4 - Mã hiệu đường bộ

46.7. Biểu tượng khu công nghiệp, dịch vụ công cộng và giải trí

Các biểu tượng khu công nghiệp, dịch vụ công cộng và giải trí được sử dụng để trình

bày nội dung của một số biển chỉ dẫn nhằm mục đích đưa thông tin ngắn gọn, dễ hiểu đến

người tham gia giao thông.

40

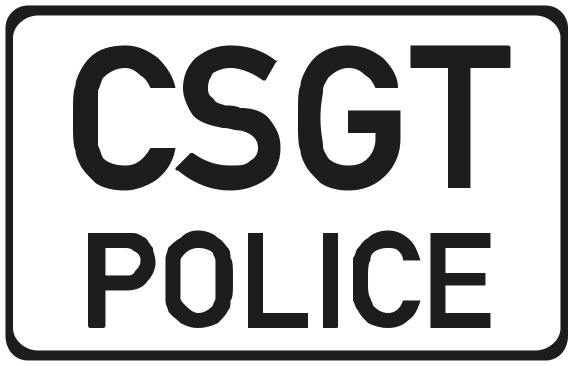

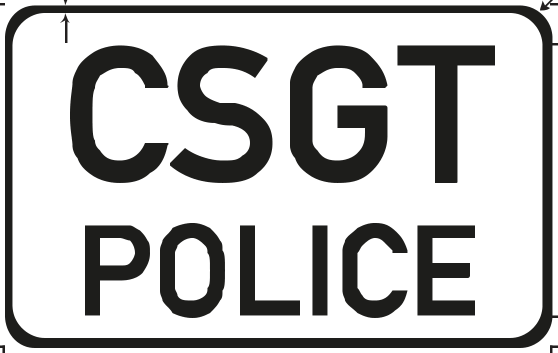

a) Trạm cảnh sát giao thông

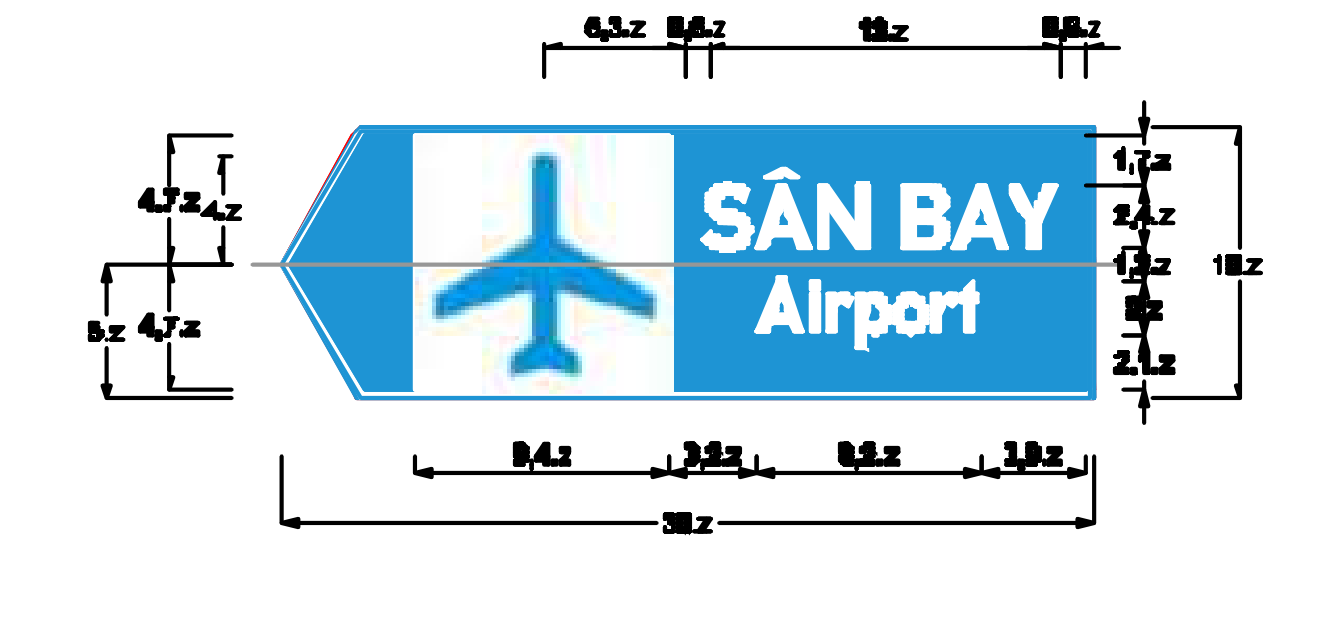

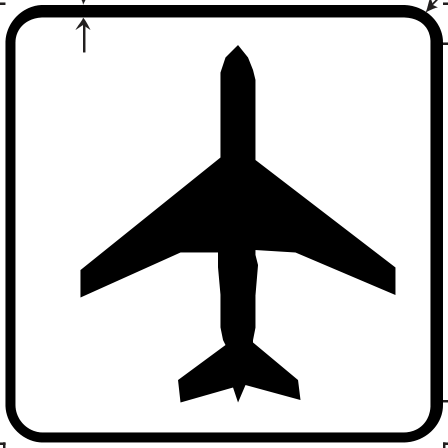

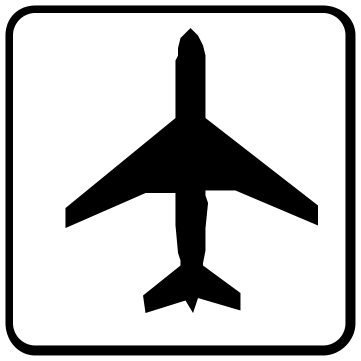

b) Sân bay

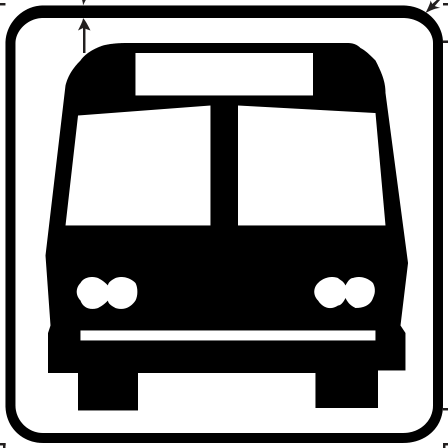

c) Bến xe khách

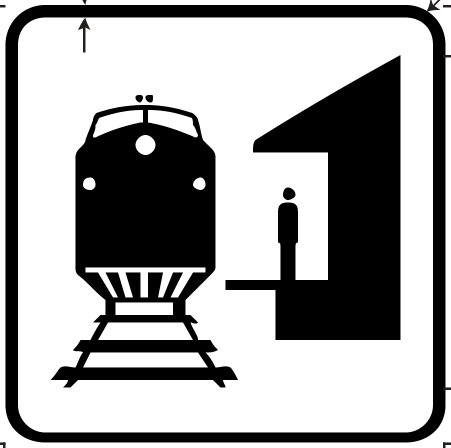

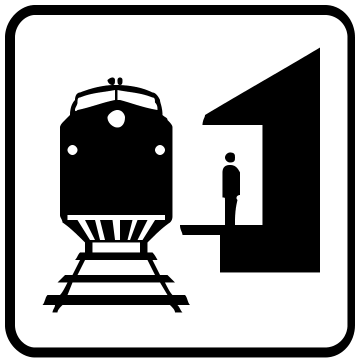

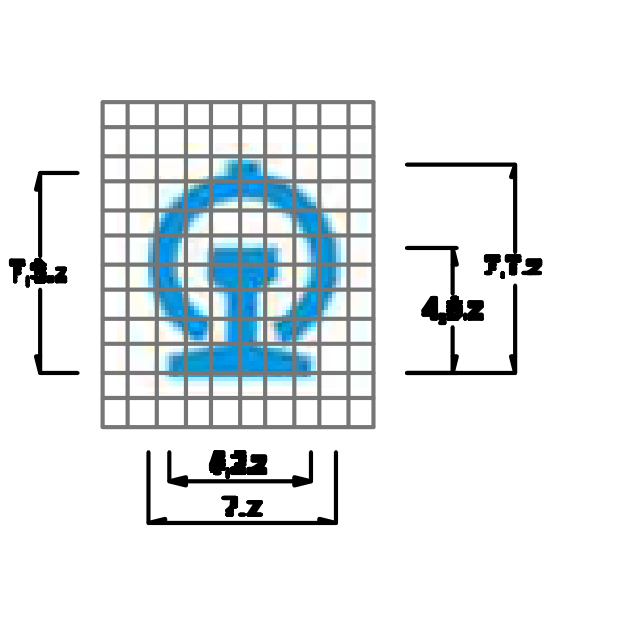

d) Nhà ga

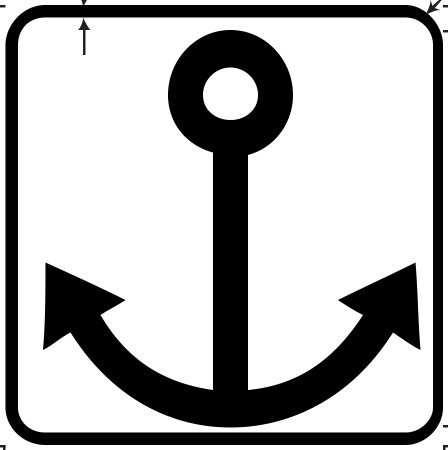

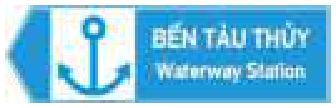

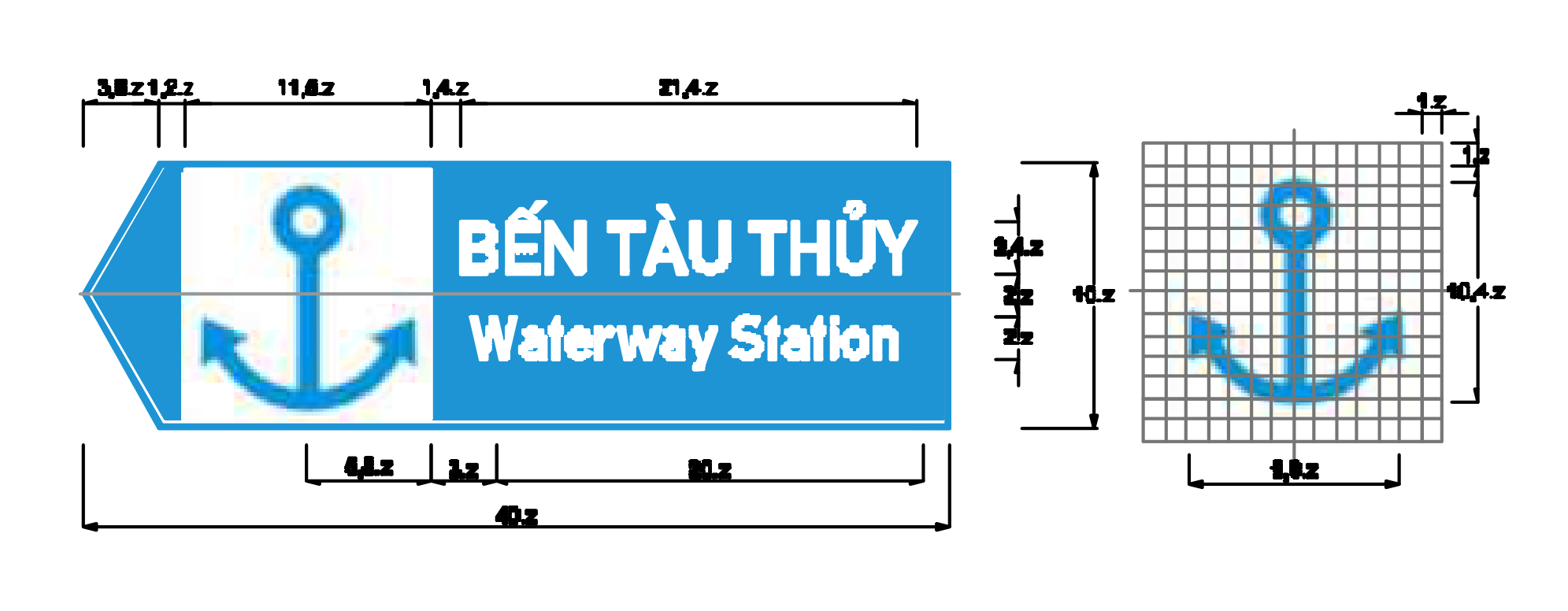

e) Bến tàu thuỷ

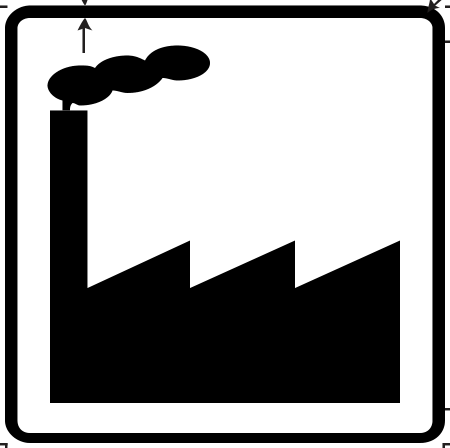

f) Khu công nghiệp

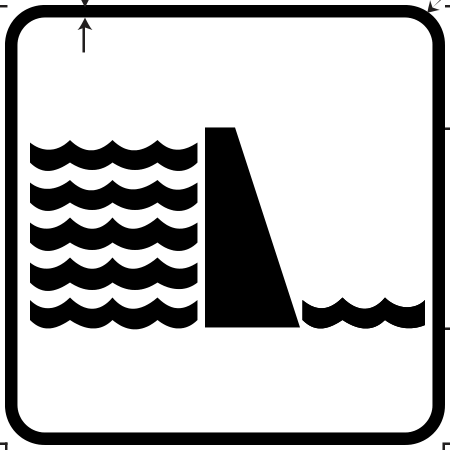

g) Đập thuỷ điện

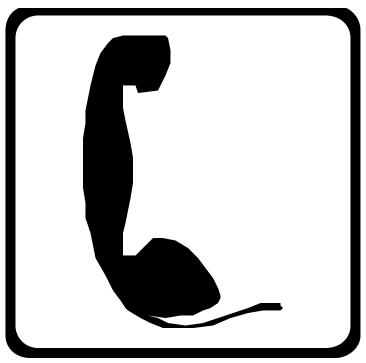

h) Điện thoại công cộng

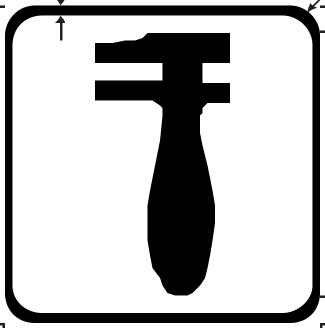

i) Trạm sửa chữa

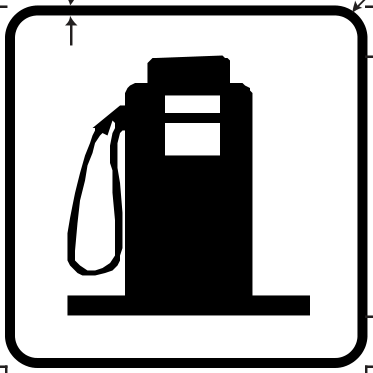

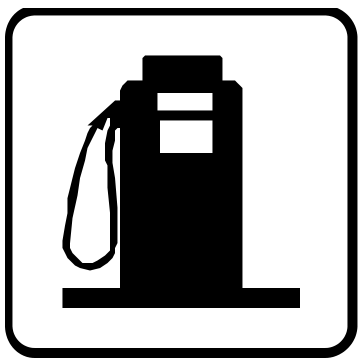

k) Trạm xăng dầu

41

l) Ăn uống

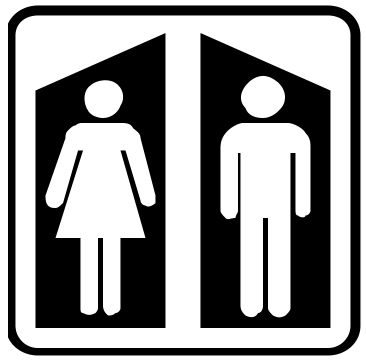

m) Nhà vệ sinh

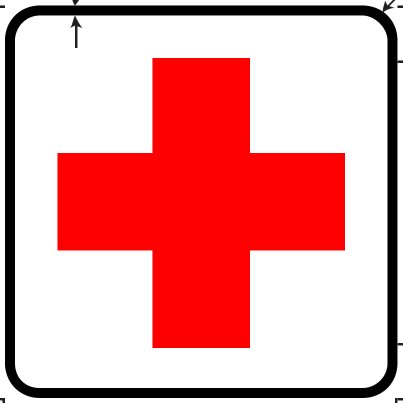

n) Bệnh viện, cấp cứu

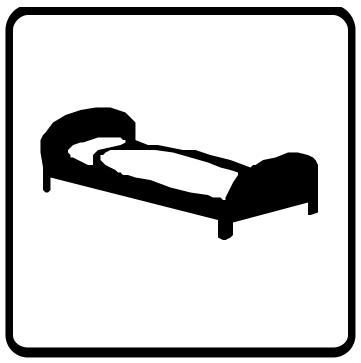

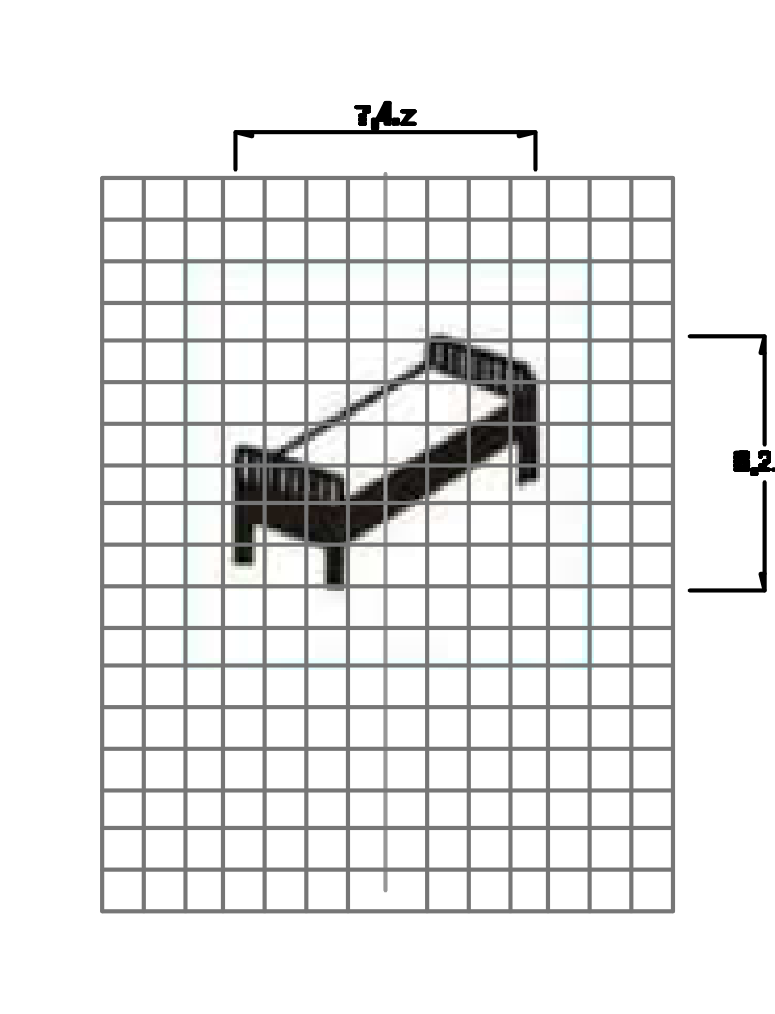

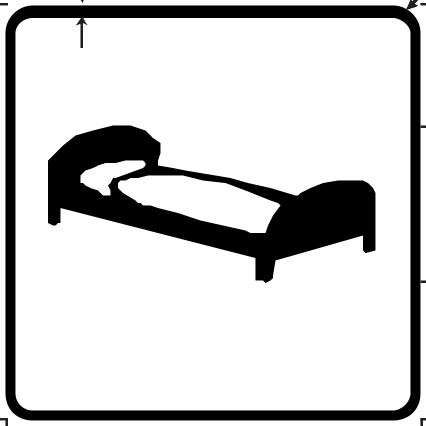

o) Nhà nghỉ

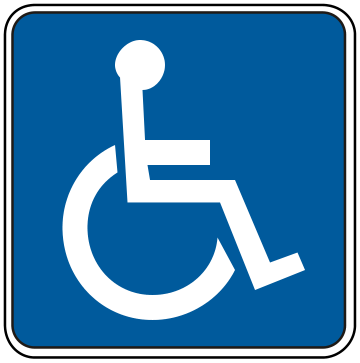

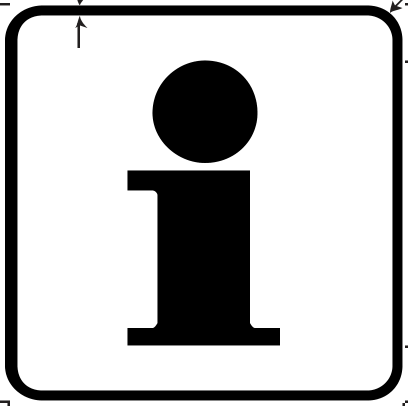

p) Chỗ cho người khuyết tật q) Nơi cung cấp thông tin

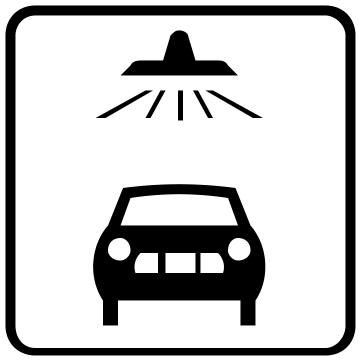

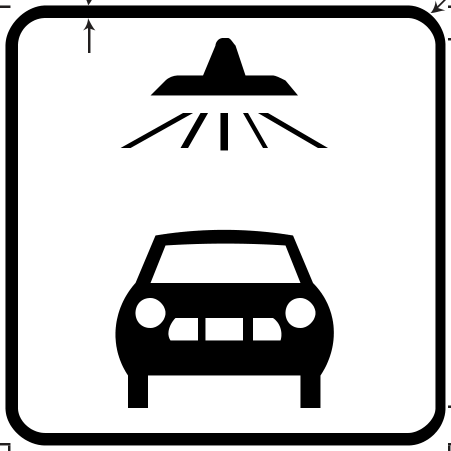

r) Nơi rửa xe

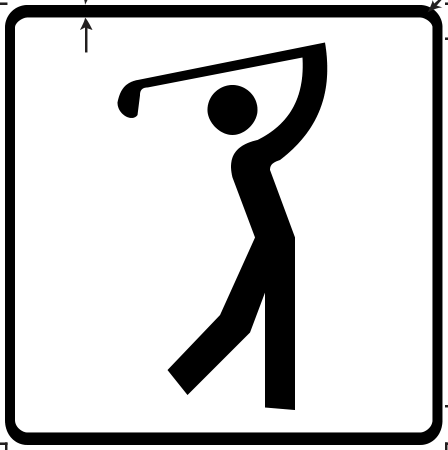

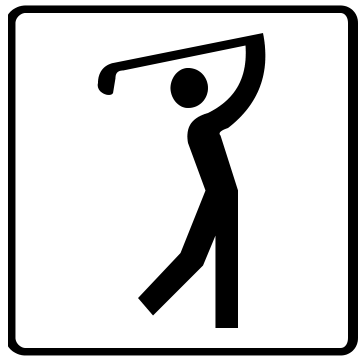

s) Sân gôn

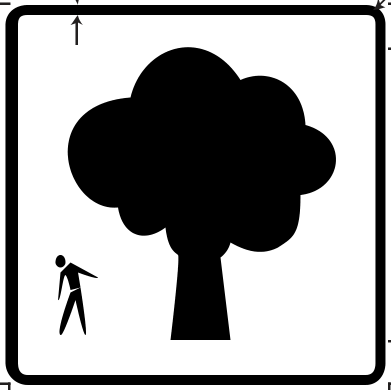

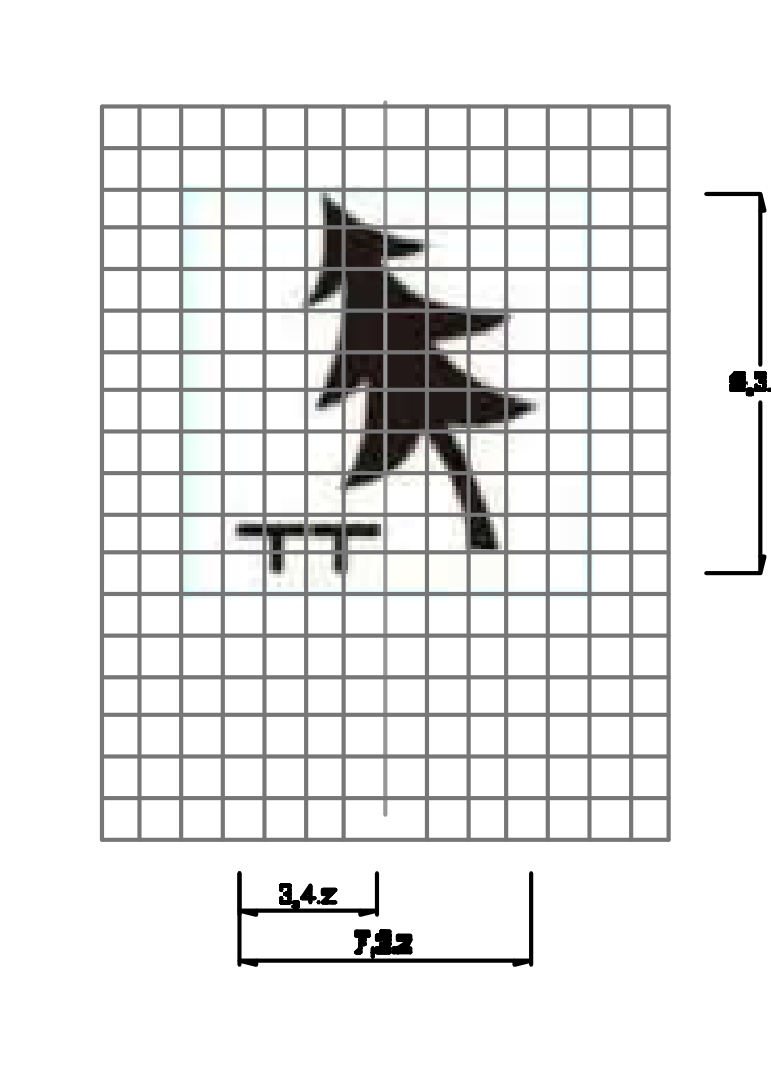

t) Rừng sinh thái

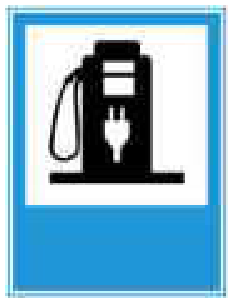

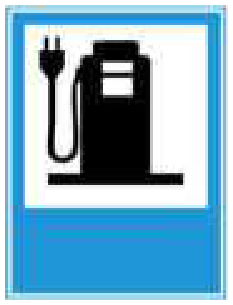

x) Trạm nạp điện y) Trạm xăng dầu và nạp điện

42

Hình 5 - Biểu tượng khu công nghiệp, dịch vụ công cộng và giải trí

Về nguyên tắc, các biểu tượng khu công nghiệp, dịch vụ công cộng và giải trí được

thể hiện trên nền màu trắng, hình vẽ màu đen và đường viền màu đen (Hình 5). Màu sắc

của một số biểu tượng phải tuân thủ theo quy định tại Công ước Viên (Viena) về báo hiệu

đường bộ. Kích thước của các biểu tượng này xem chi tiết tại Phụ lục P (mục P.8) và Phụ

lục P (mục P.13) của Quy chuẩn này.

46.8. Số hiệu và tên biển chỉ dẫn

43

46.9. Lắp đặt biển chỉ dẫn

Biển chỉ dẫn trên đường cao tốc được lắp trên cột cần vươn, giá long môn, trên cột

hoặc vật kiến trúc nhưng đảm bảo an toàn và mỹ quan.

46.9.1. Lắp đặt biển chỉ dẫn trên giá long môn, cột cần vươn:

a) Bố trí biển chỉ dẫn trên giá long môn, cột cần vươn để người điều khiển phương

tiện có thể dễ dàng nhận thấy biển chỉ dẫn từ xa. Giá long môn, cột cần vươn phải có kết

cấu bền vững, có khả năng chịu lực và chịu được cấp gió bão theo vùng do Bộ Tài

nguyên- Môi trường công bố.

b) Chiều cao tối thiểu từ đáy biển chỉ dẫn đến điểm cao nhất của mặt đường không

nhỏ hơn 5,2 m. Chân giá long môn, cột cần vươn cách mép ngoài lề đường tối thiểu là 0,5

m (Hình 6).

Hình 6 - Giá kiểu khung lắp đặt biển chỉ dẫn cho đường cao tốc

46.9.2. Lắp đặt biển chỉ dẫn bên lề đường cao tốc:

Vị trí lắp đặt biển chỉ dẫn bên lề đường cao tốc tuân thủ theo quy định tại Điều 16

của Quy chuẩn này.

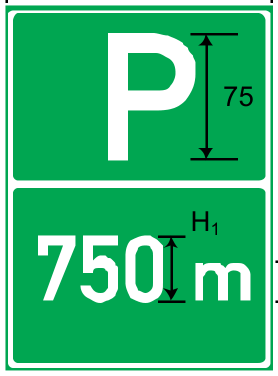

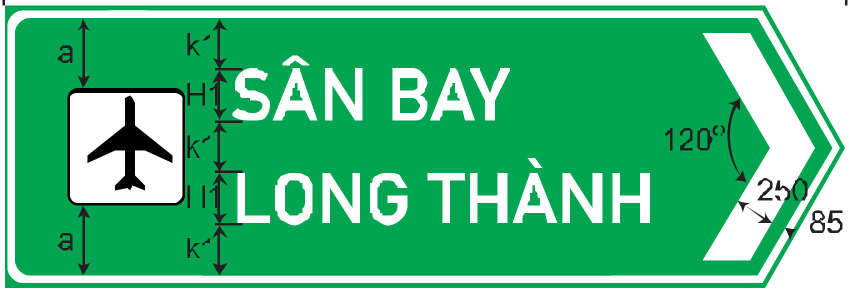

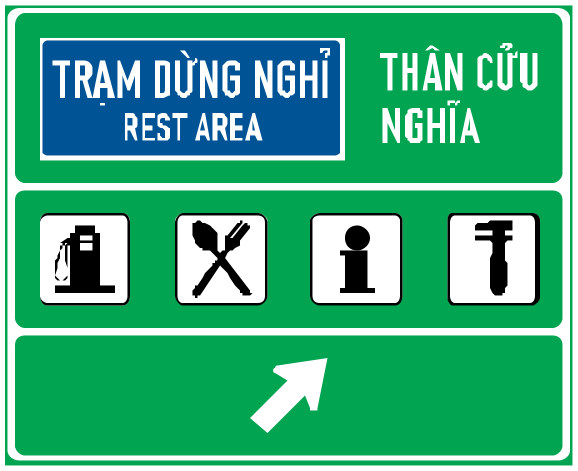

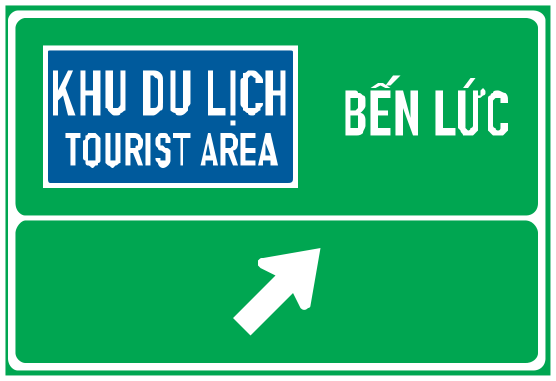

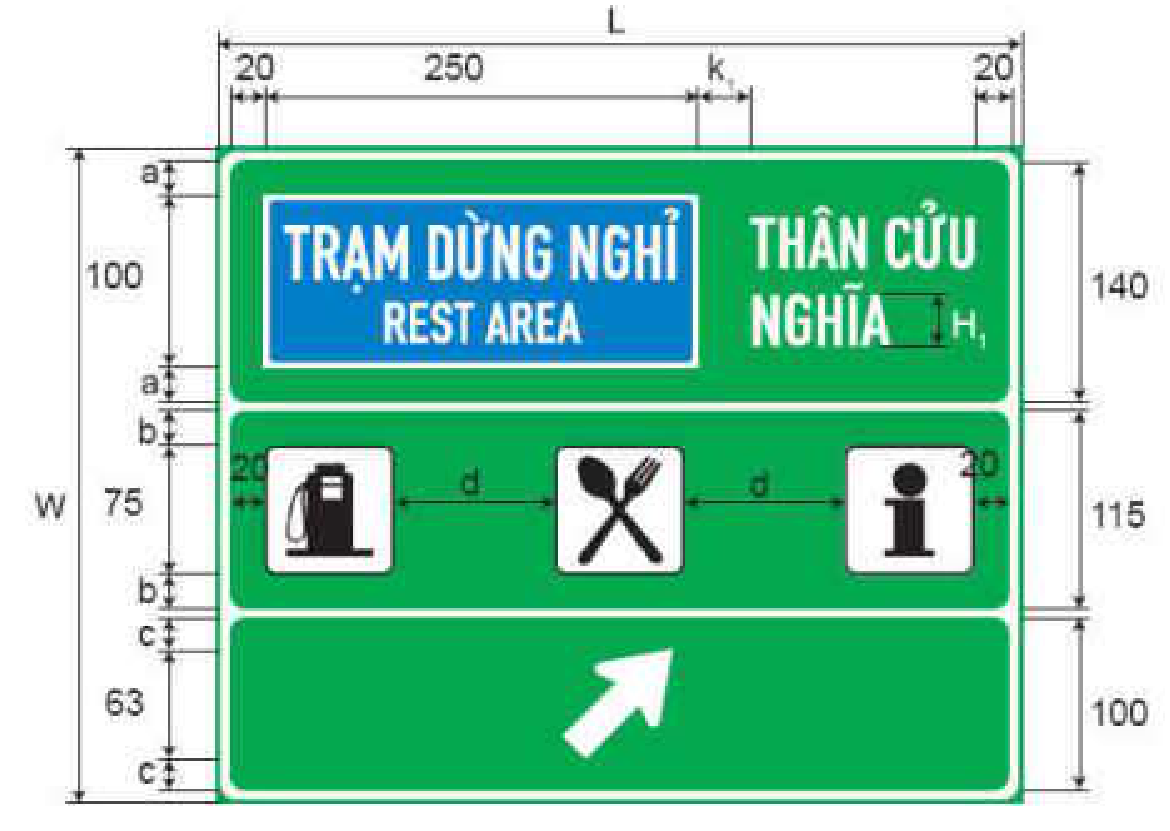

Điều 47. Các loại biển chỉ dẫn trên đường cao tốc

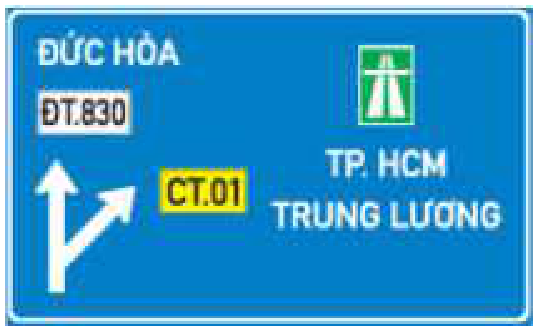

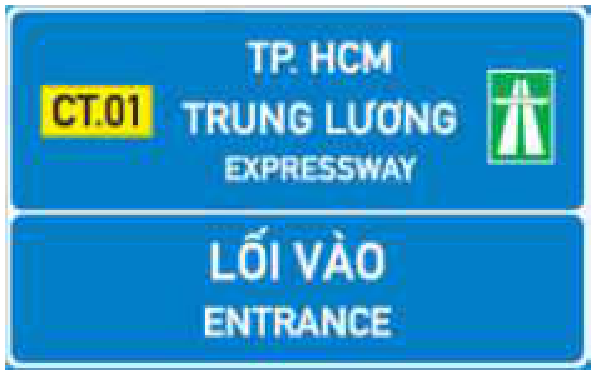

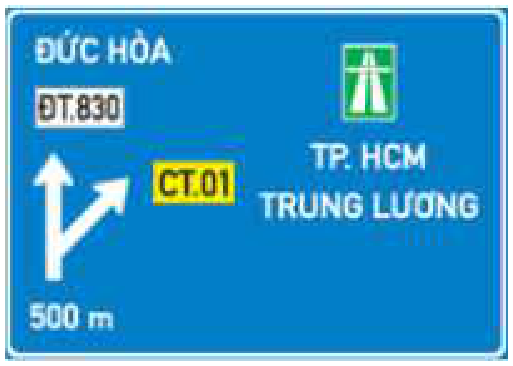

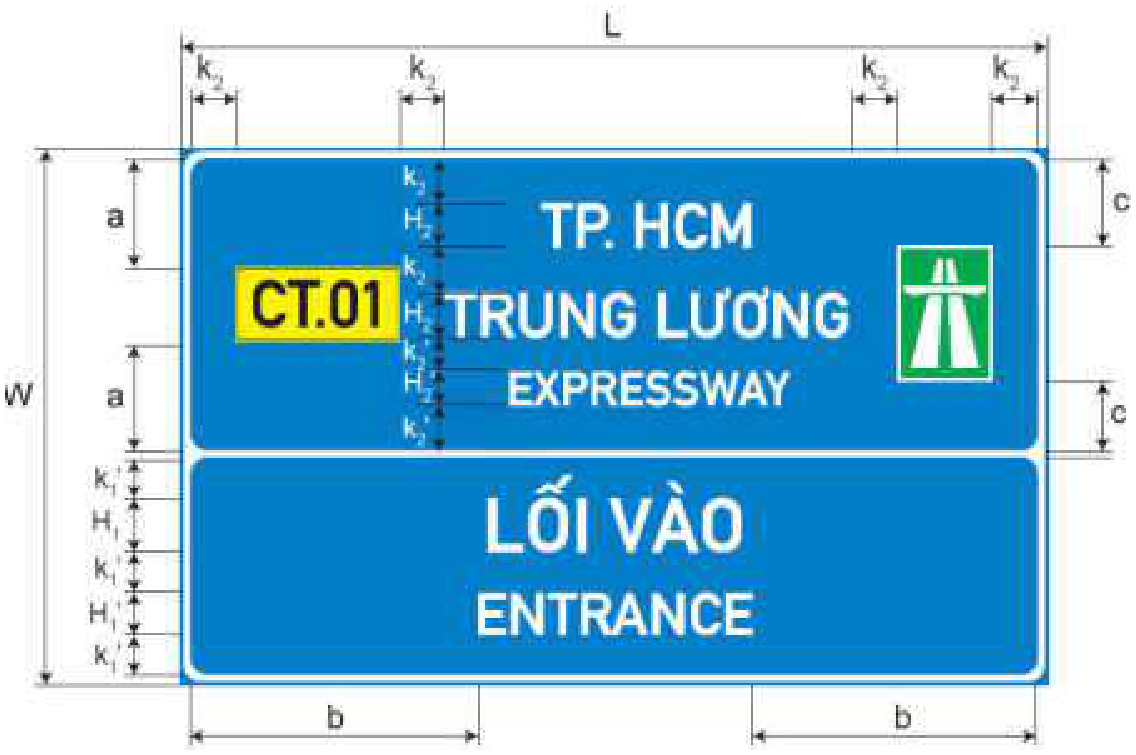

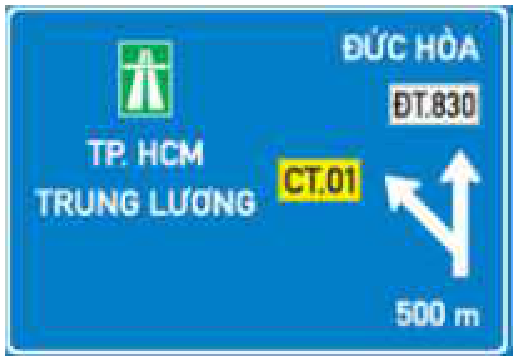

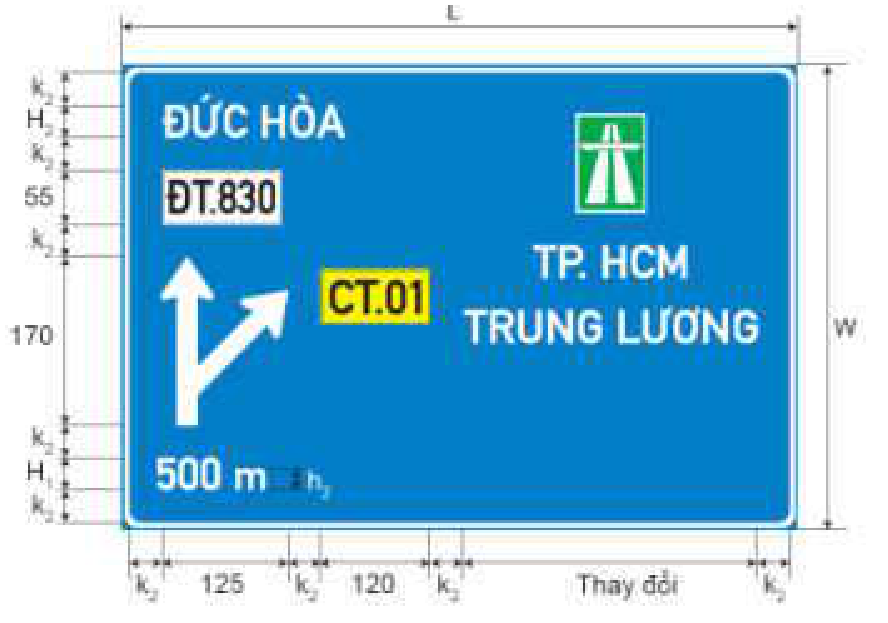

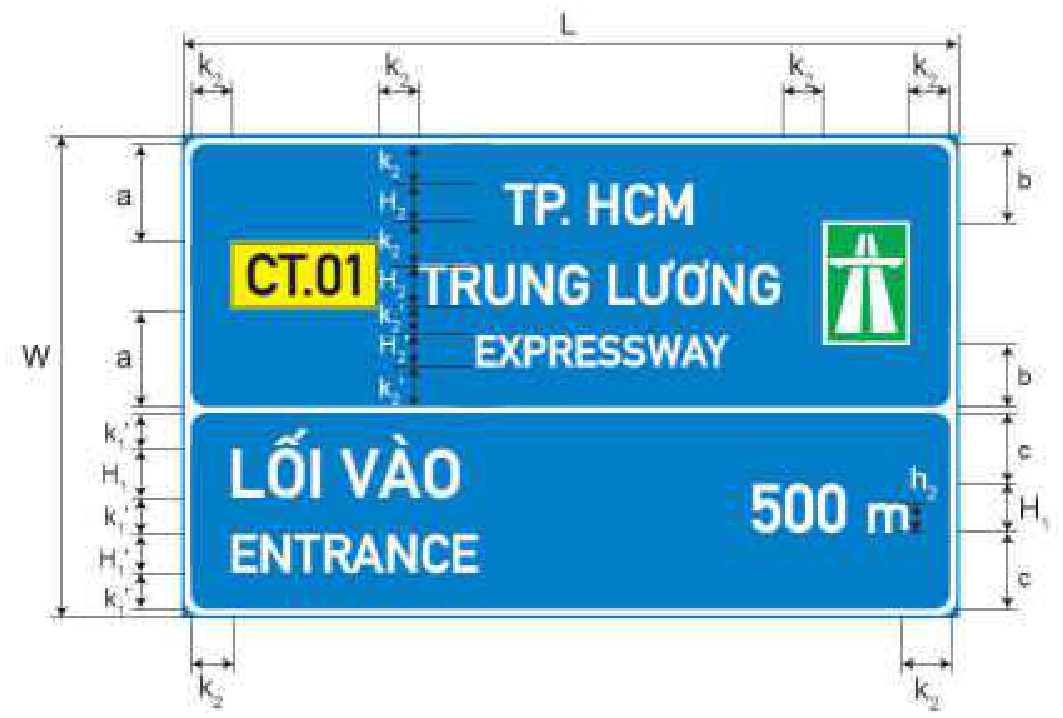

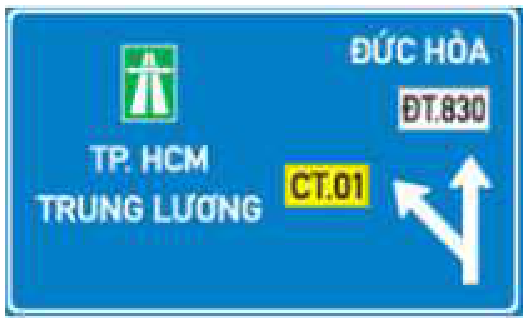

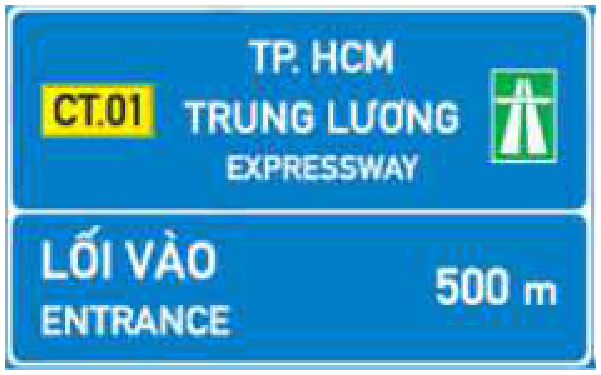

47.1. Sơ đồ, khoảng cách đến nút giao với đường dẫn vào đường cao tốc

47.1.1. Biển số IE.450a chỉ dẫn khoảng cách đến nút giao với đường dẫn vào đường

cao tốc (Hình 7a), dùng để báo trước khoảng cách sắp đến nút giao với đường dẫn vào

đường cao tốc, với khoảng cách ghi trên biển quy về bội số của 100 m. Tùy theo mạng lưới

đường kết nối, có thể đặt biển IE.450a tại khu vực các nút giao trong phạm vi bán kính 5km

(trường hợp đặc biệt đặt xa hơn tại các đầu mối giao thông lớn) để báo trước từ xa cho

người tham gia giao thông biết hướng lên đường cao tốc.

44

47.1.2. Biển số IE.450b chỉ dẫn sơ đồ đến đường dẫn vào đường cao tốc (Hình 7b).

Biển này đặt cách nút giao với đường dẫn vào đường cao tốc tối thiểu bằng tầm nhìn một

chiều của cấp đường trên đường xe đang chạy theo quy định tại Bảng 6.

a) Biển số IE.450a

b) Biển số IE.450b

Hình 7 - Biển số IE.450 chỉ dẫn sơ đồ và khoảng cách đến nút giao với

đường dẫn vào đường cao tốc

Bảng 6 - Tầm nhìn tối thiểu trên đường nhánh

47.2. Lối vào và khoảng cách đến lối vào đường cao tốc

47.2.1. Biển số IE.451a chỉ dẫn khoảng cách đến lối vào đường cao tốc, được đặt

trên đường dẫn vào đường cao tốc (Hình 8a); dùng để báo trước khoảng cách đến lối vào

đường cao tốc; tùy theo chiều dài của đường dẫn vào đường cao tốc mà xác định vị trí đặt

biển đến lối vào đường cao tốc cho phù hợp.

47.2.2. Biển số IE.451b chỉ dẫn lối vào đường cao tốc (Hình 8b). Biển này đặt ở vị trí

cuối đường dẫn vào đường cao tốc.

45

a) Biển số IE.451a

b) Biển số IE.451b

Hình 8 - Biển số IE.451 chỉ dẫn lối vào, khoảng cách đến lối vào đường cao tốc

47.3. Bắt đầu đường cao tốc

Biển số IE.452 chỉ dẫn bắt đầu đường cao tốc (Hình 9a). Biển này được thể hiện trên

nền xanh lá cây, chữ màu trắng, bao gồm các thông tin về tên và ký hiệu đường cao tốc,

giá trị hạn chế tốc độ tối đa và tốc độ tối thiểu. Trong trường hợp phân làn đường có tốc

độ khác nhau thì hàng dưới của biển có đặt các tốc độ tương ứng (Hình 9b).

Hình 9a - Biển số IE.452 chỉ dẫn bắt đầu đường cao tốc

Hình 9b - Biển chỉ dẫn bắt đầu đường cao tốc phân làn đường có tốc độ khác nhau

47.4. Kết thúc đường cao tốc

47.4.1. Biển số IE.453a chỉ dẫn khoảng cách đến điểm kết thúc đường cao tốc (Hình

10a) và Biển số IE.453b chỉ dẫn điểm kết thúc đường cao tốc (Hình 10b). Kích thước Biển

số IE.453 được quy định chi tiết trong Phụ lục P (mục P.4) của Quy chuẩn này.

46

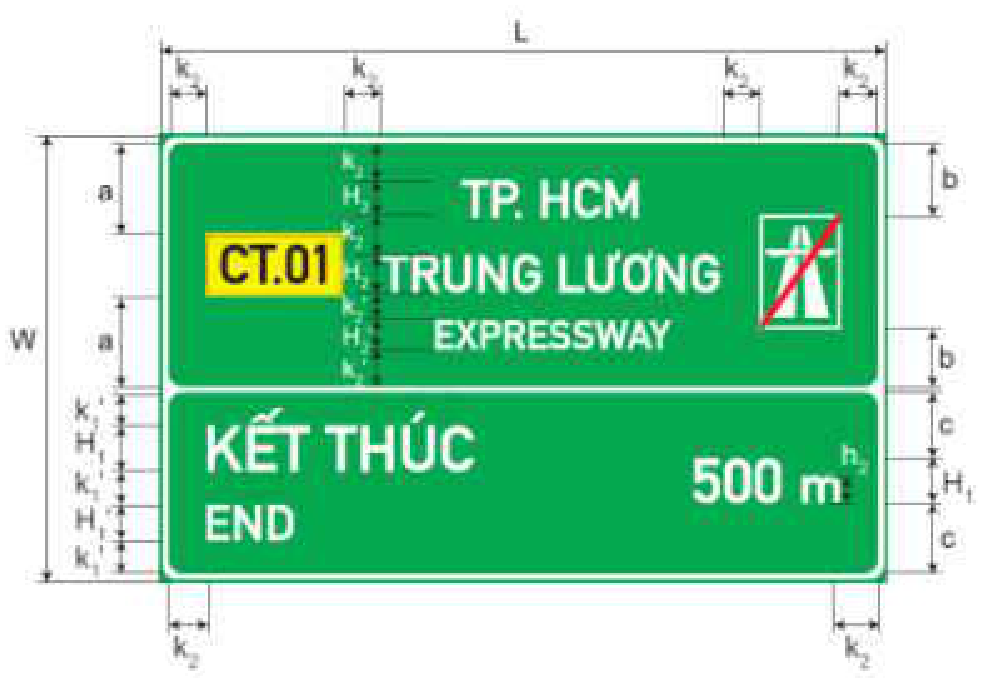

a) Biển số IE.453a

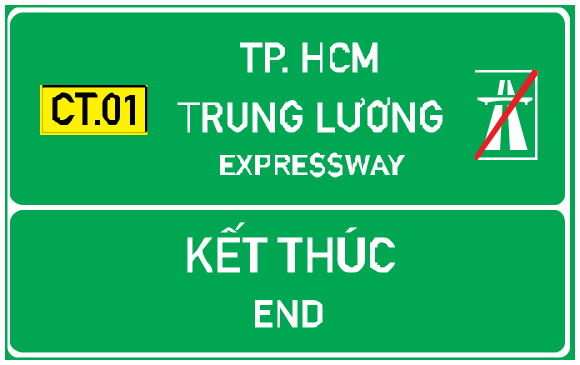

b) Biển số IE.453b

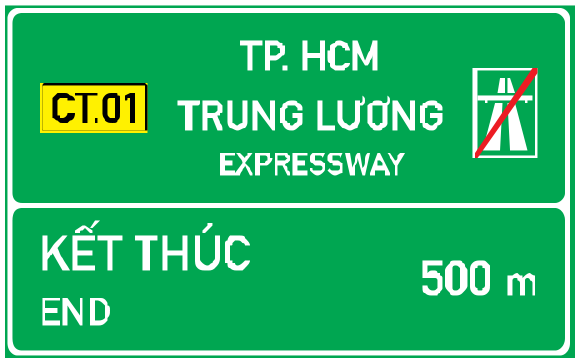

Hình 10a - Biển số IE.453 chỉ dẫn khoảng cách đến điểm kết thúc đường cao tốc

47.4.2. Biển số IE.453c "Hết đường cao tốc"

Để chỉ dẫn hết đường cao tốc, đặt biển số IE.453c “Hết đường cao tốc” (Hình 10b).

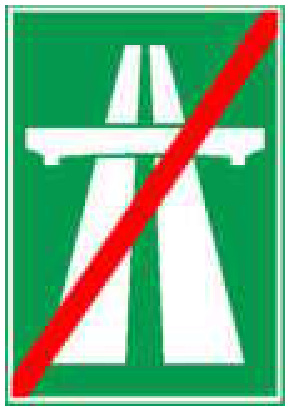

c) Biển số I.453c

Hình 10b - Biển số IE.453c Hết đường cao tốc

47.5. Khoảng cách đến lối ra phía trước

Biển số IE.454 chỉ dẫn khoảng cách đến lối ra phía trước (Hình 11). Tùy thuộc vào

quy mô nút giao mà bố trí hai biển cách 1,0 km và 2,0 km trước nút giao hay chỉ sử dụng

một biển với khoảng cách đặt trước nút giao 1,0 km. Giá trị khoảng cách ghi trên biển chỉ

lấy số nguyên không lấy số lẻ. Kích thước biển chỉ dẫn khoảng cách đến lối ra phía trước

được quy định chi tiết trong Phụ lục P (mục P.5) của Quy chuẩn này.

Hình 11 - Biển số IE.454 chỉ dẫn khoảng cách đến lối ra phía trước

47

Tại lối ra, đặt Biển số IE.464b tại dải phân ngã ba của nhánh rẽ.

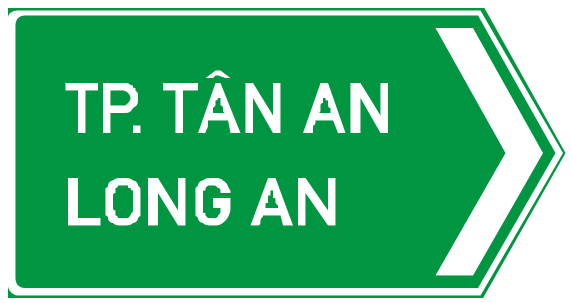

Hình 11’ - Biển số IE.464b chỉ dẫn hướng ra tại lối ra

47.6. Khoảng cách đến các lối ra tiếp theo

Biển số IE.455 chỉ dẫn khoảng cách đến các lối ra tiếp theo (Hình 12) để báo trước

khi qua khu vực phía trước có nhiều nút giao. Thông thường, biển chỉ dẫn khoảng cách

đến các lối ra tiếp theo chỉ thể hiện cho hai hoặc ba nút giao liên tiếp trên đường cao tốc.

Biển được lắp đặt ở phía trước nút giao bên lề đường để chỉ khoảng cách đến các lối ra

tiếp theo. Kích thước biển chỉ dẫn khoảng cách đến các lối ra tiếp theo được quy định chi

tiết trong Phụ lục P (mục P.6) của Quy chuẩn này.

a) Biển chỉ dẫn có hai lối ra tiếp theo

b) Biển chỉ dẫn có ba lối ra tiếp theo

Hình 12 - Biển số IE.455 chỉ dẫn khoảng cách đến các lối ra tiếp theo

48

47.7. Trạm dừng nghỉ

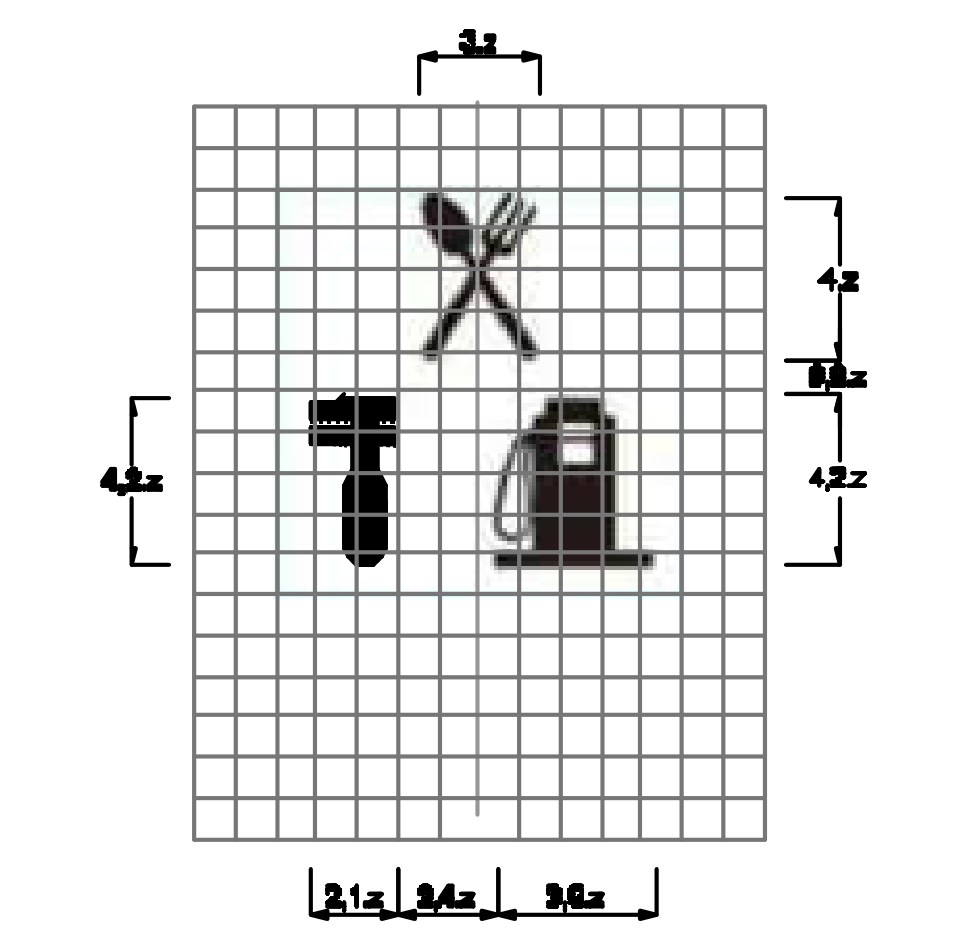

47.7.1. Biển số IE.456 chỉ dẫn khoảng cách và hướng rẽ đến trạm dừng nghỉ, được

đặt bên lề đường cao tốc. Biển chỉ dẫn đến trạm dừng nghỉ bố trí ba hoặc bốn dịch vụ cơ

bản, trong đó có ba dịch vụ chính sau: xăng dầu - ăn uống - nơi cung cấp thông tin. Dịch

vụ thứ tư được lựa chọn trong số dịch vụ có trong trạm dừng nghỉ, như: điện thoại; nhà

nghỉ; trạm sửa chữa; cấp cứu; bãi đỗ xe tải; dịch vụ cho người khuyết tật … Các loại dịch

vụ trong trạm dừng nghỉ được biểu hiện dưới dạng hình vẽ, biểu tượng đơn giản, dễ hiểu.

Kích thước biểu tượng dịch vụ được quy định chi tiết trong Phụ lục P (mục P.9) của Quy

chuẩn này.

47.7.2. Biển số IE.456a thông báo khoảng cách đến trạm dừng nghỉ (Hình 13); Biển

số IE.456b chỉ dẫn hướng rẽ vào trạm dừng nghỉ, đặt cách nút giao vào trạm dừng nghỉ

khoảng 150 m (Hình 14); Biển số IE.456c chỉ dẫn lối vào trạm dừng nghỉ, đặt ngay trước

lối vào trạm dừng nghỉ (Hình 15).

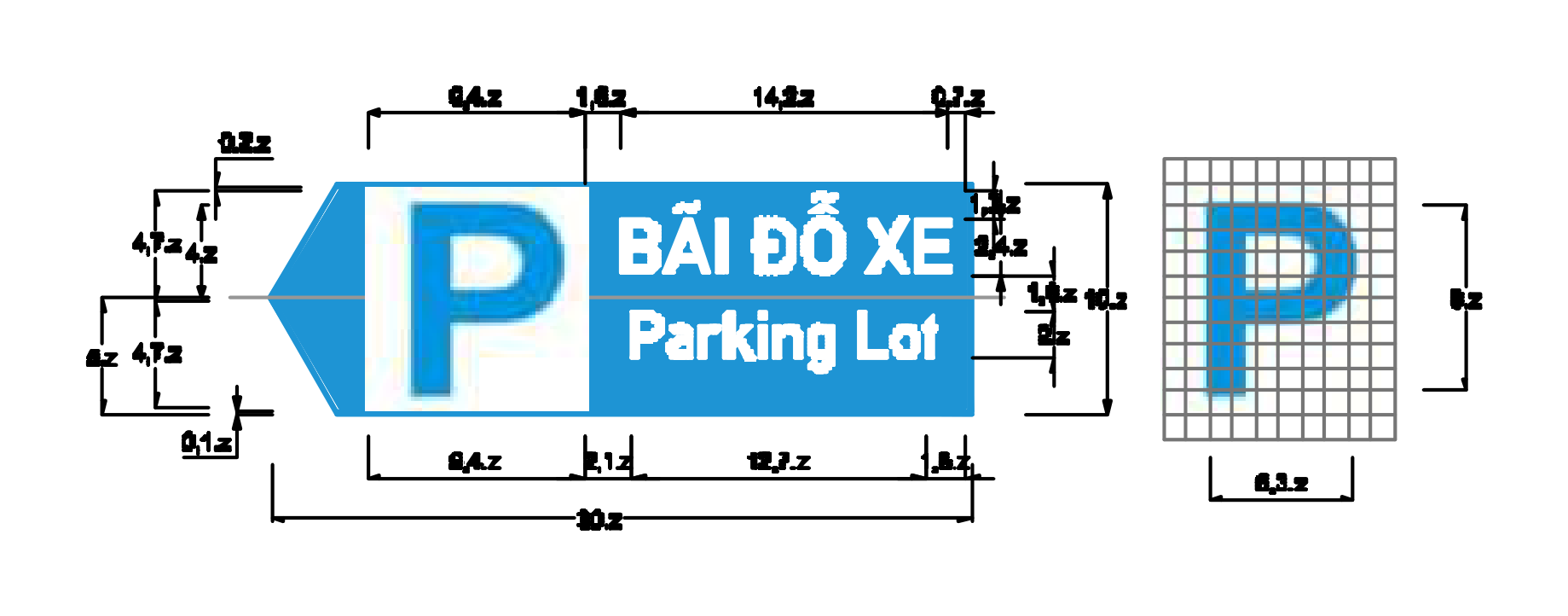

47.8. Nơi đỗ xe trong trạm dừng nghỉ

Thông thường, Biển số IE.457a chỉ dẫn khoảng cách đến nơi đỗ xe trong trạm dừng

nghỉ (Hình 16) được lắp đặt cùng với biển chỉ dẫn đến trạm dừng nghỉ. Biển số IE.457b

chỉ dẫn hướng rẽ đến vị trí bãi đỗ xe trong trạm dừng nghỉ. Kích thước chi tiết biển chỉ dẫn

nơi đỗ xe trong trạm dừng nghỉ được quy định trong Phụ lục P (mục P.8) của Quy chuẩn

này.

Biển có ba dịch vụ

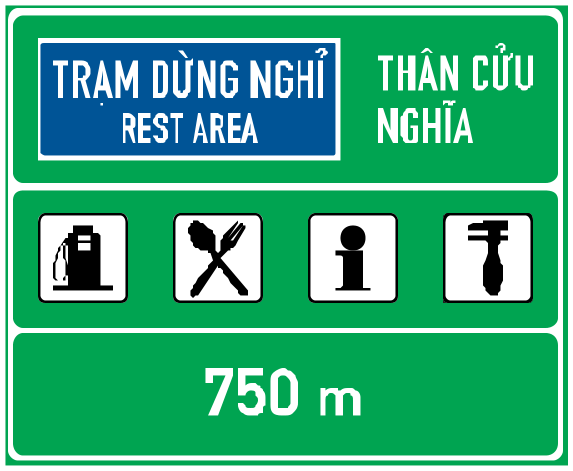

Biển có bốn dịch vụ

Hình 13 - Biển số IE.456a chỉ dẫn khoảng cách đến trạm dừng nghỉ

49

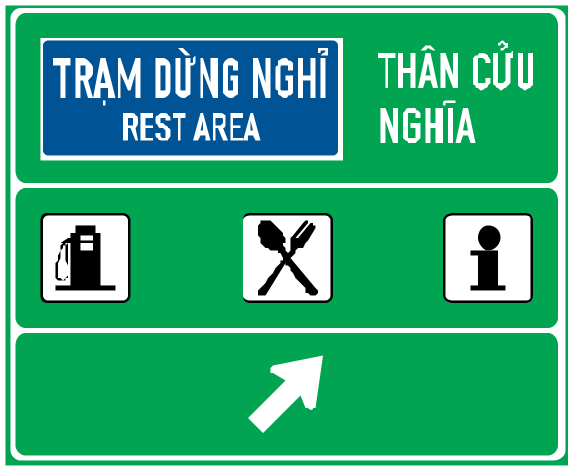

Biển có ba dịch vụ

Biển có bốn dịch vụ

Hình 14 - Biển số IE.456b chỉ dẫn hướng rẽ đến trạm dừng nghỉ

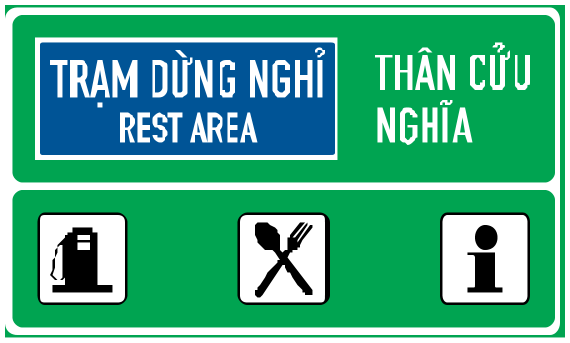

Biển có ba dịch vụ

Biển có bốn dịch vụ

Hình 15 - Biển số IE.456c chỉ dẫn trạm dừng nghỉ

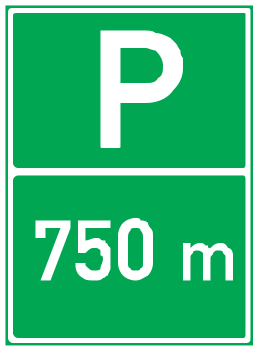

a) Biển số IE.457a

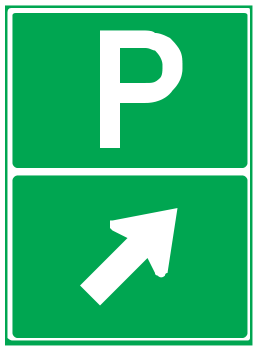

b) Biển số IE.457b

Hình 16 - Biển số IE.457 chỉ dẫn nơi đỗ xe trong trạm dừng nghỉ

47.9. Khoảng cách đến các trạm dừng nghỉ tiếp theo

Biển số IE.458 chỉ dẫn khoảng cách đến các trạm dừng nghỉ tiếp theo. Biển này

được đặt tại vị trí ngay sau khi ra khỏi trạm dừng nghỉ, bên lề đường (Hình 17). Chi tiết

biển chỉ dẫn khoảng cách đến trạm dừng nghỉ tiếp theo được quy định trong Phụ lục P

(mục P.10) của Quy chuẩn này.

50

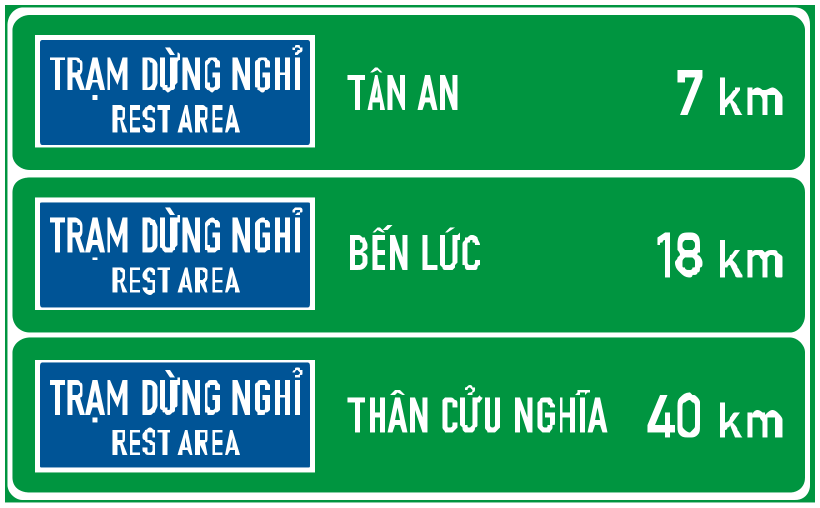

Hình 17 - Biển số IE.458 chỉ dẫn khoảng cách đến trạm dừng nghỉ tiếp theo

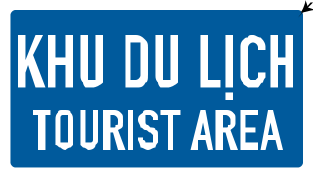

47.10. Khu tham quan, du lịch

47.10.1. Biển số IE.459 chỉ dẫn đến khu tham quan, du lịch được đặt ở bên lề đường

(Hình 18). Biển này chỉ dẫn khoảng cách và hướng đến khu du lịch, khu danh lam thắng

cảnh. Kích thước chi tiết biển chỉ dẫn khu tham quan, du lịch được quy định trong Phụ lục

P (mục P.11) của Quy chuẩn này.

47.10.2. Biển số IE.459a thông báo khoảng cách đến khu tham quan, du lịch; Biển

số IE.459b chỉ dẫn hướng rẽ vào khu tham quan, du lịch, đặt cách nút giao vào khu tham

quan, du lịch khoảng 150 m.

a) Biển số IE.459a

b) Biển số IE.459b

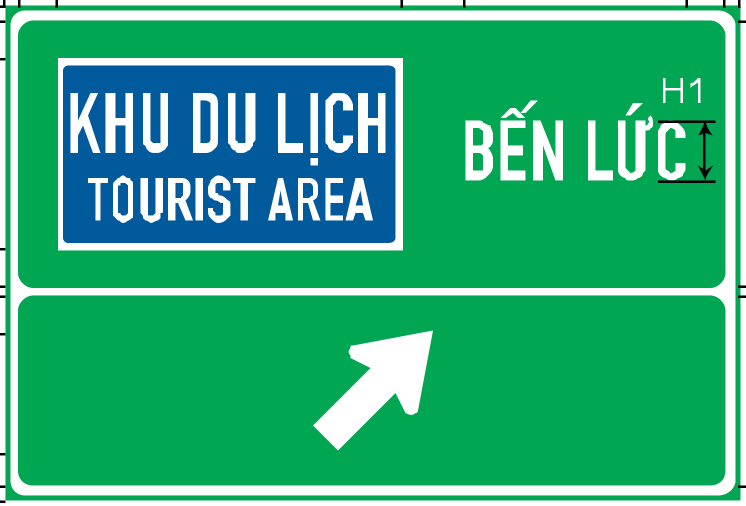

Hình 18 - Biển số IE.459 chỉ dẫn đến khu tham quan, du lịch

47.11. Cột kilômét

Biển số IE.460 chỉ dẫn cột kilômét trên đường cao tốc đặt tại lề đường (tương ứng

với cột kilômét dạng tấm hình chữ nhật đặt ở lề đường quy định tại Điều 61 của Quy

chuẩn này), bao gồm chữ Km và lý trình ghi dưới dạng chữ số được trình bày theo chiều

dọc, có viền màu trắng trên nền màu xanh lá cây (Hình 19). Biển chỉ dẫn cột lý trình

kilômét được đặt cách mép lề đường 0,5 m. Chi tiết biển chỉ dẫn cột kilômét được quy

định trong Phụ lục I của Quy chuẩn này.

51

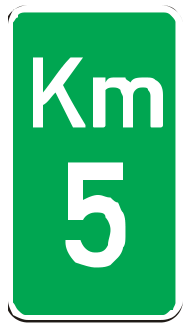

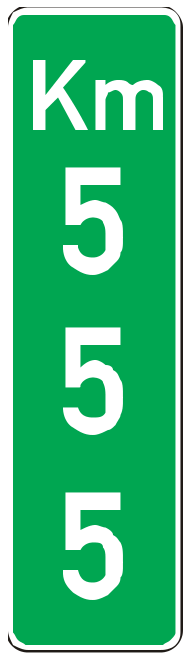

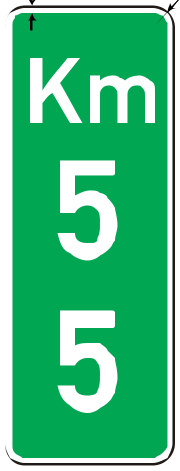

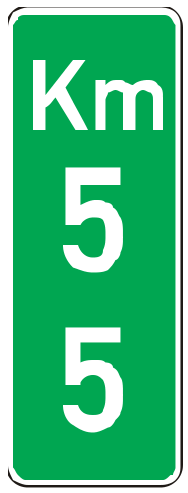

a) Biển số IE.460a

b) Biển số IE.460b

c) Biển số IE.460c

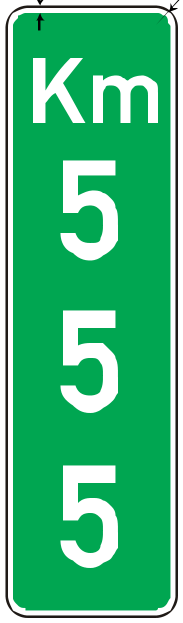

Hình 19 - Biển số IE.460 chỉ dẫn cột lý trình kilômét

47.12. Khu dịch vụ công cộng, giải trí

Biển số IE.461 chỉ dẫn khoảng cách và hướng đến khu dịch vụ công cộng, giải trí.

Biển này được thể hiện trên nền màu xanh lá cây, chữ màu trắng kết hợp với các biểu

tượng dịch vụ tương ứng (Hình 20). Các biển này chỉ được sử dụng khi có yêu cầu (định

hướng cho người điều khiển phương tiện giao thông tới các nơi có phục vụ công cộng

như sân bay, ga tàu hoả, bến xe khách, bến cảng, bến tàu thuỷ, v.v… hay đến nơi có dịch

vụ giải trí như sân gôn, khu câu cá, bãi tắm biển, khu rừng sinh thái. Biển này được lắp

đặt bên lề đường, gần khu vực nút giao rẽ vào nơi cung cấp dịch vụ. Chi tiết biển chỉ dẫn

đến khu dịch vụ công cộng, giải trí được quy định trong Phụ lục P (mục P.12) của Quy

chuẩn này.

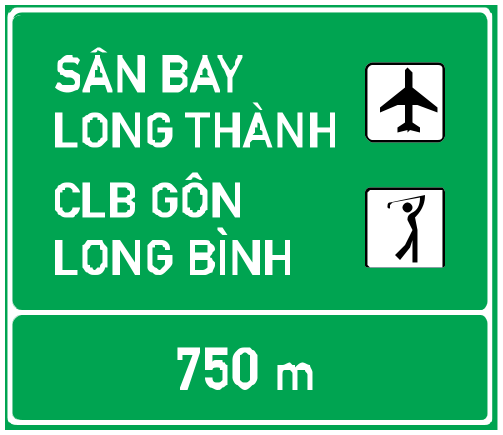

a) Biển số IE.461a chỉ dẫn khoảng cách

b) Biển số IE.461b chỉ dẫn hướng rẽ

52

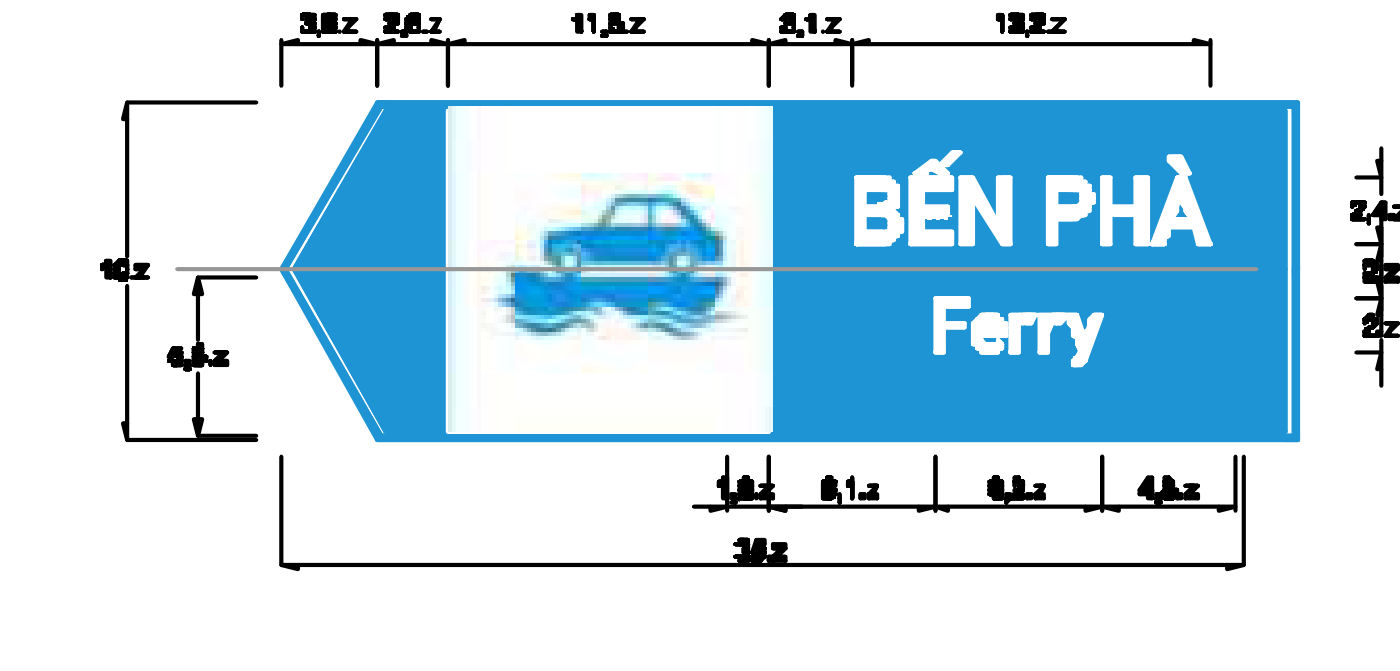

c) Biển số IE.461c chỉ dẫn hướng rẽ vào khu dịch vụ công cộng

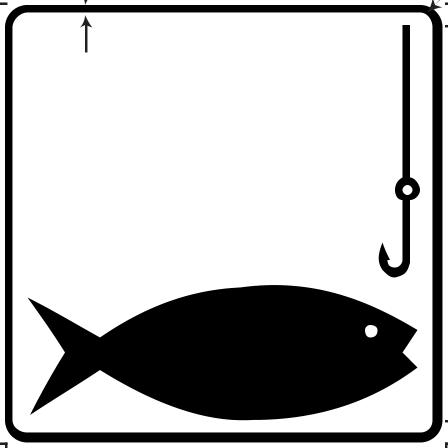

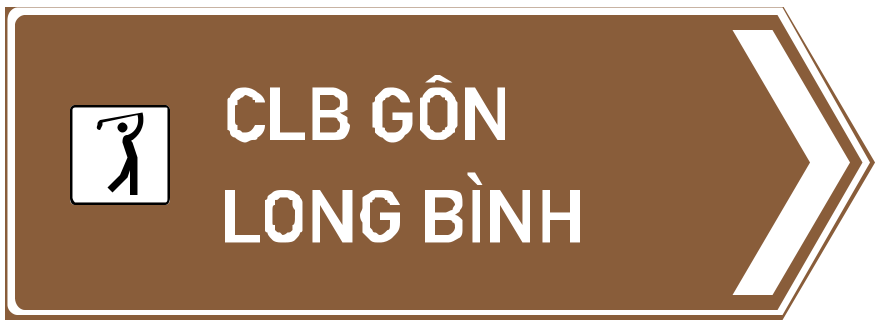

d) Biển số IE.461d chỉ dẫn hướng rẽ vào khu giải trí

Hình 20 - Biển chỉ dẫn dịch vụ công cộng và giải trí

47.13. Tần số trên sóng radio

Biển số IE.462 chỉ dẫn tần số trên sóng radio được sử dụng ở những khu vực thời

tiết hay thay đổi ảnh hưởng tới lưu thông của các phương tiện hoặc khu vực có điều kiện

đi lại đặc biệt hoặc những vị trí cần thiết khác trên đường cao tốc (Hình 21). Biển chỉ dẫn

thể hiện tần số sóng radio để phát thông tin thời tiết và các thông tin tiện ích liên quan đến

giao thông trên đường cao tốc. Chi tiết biển chỉ dẫn thông tin trên sóng radio được quy

định trong Phụ lục P (mục P.14) của Quy chuẩn này.

Hình 21 - Biển số IE.462 chỉ dẫn tần số trên sóng radio

47.14. Công trình kiểm soát tải trọng xe

Biển số IE.463 chỉ dẫn đến Công trình kiểm soát tải trọng xe (Hình 22), bao gồm:

biển số IE.463a chỉ dẫn khoảng cách đến Công trình kiểm soát tải trọng xe; Biển số

IE.463b chỉ dẫn hướng rẽ vào nơi đặt Công trình kiểm soát tải trọng xe; biển số IE.463c

chỉ dẫn lối vào Công trình kiểm soát tải trọng xe. Biển số IE.463c chỉ lối vào Công trình

53

kiểm soát tải trọng xe được đặt ở nút giao giữa đường cao tốc và đường vào Công trình

kiểm soát tải trọng xe. Chi tiết biển chỉ dẫn đến Công trình kiểm soát tải trọng xe được quy

định trong Phụ lục P (mục P.15) của Quy chuẩn này.

a) Biển số IE.463a

b) Biển số IE.463b

c) Biển số IE.463c

Hình 22 - Biển số IE.463 chỉ dẫn đến Công trình kiểm soát tải trọng xe

47.15. Địa điểm và phương hướng

Biển số IE.464 chỉ dẫn địa điểm và phương hướng dùng để chỉ dẫn địa danh nơi đến

và mũi trên cho một làn xe chạy cụ thể, bao gồm tên địa danh nơi đến và mũi tên chỉ

xuống làn xe chạy (Hình 23). Các mũi tên sử dụng trong biển này bao gồm: 1) mũi tên

phân làn có dạng mũi tên thẳng đứng hướng xuống dưới; 2) mũi tên chỉ hướng có dạng

xiên lên trên để chỉ làn xe có hiệu lực đến một địa điểm nào đó. Biển chỉ dẫn địa điểm và

phương hướng được bố trí trên giá long môn trước khu vực lối ra. Biển số IE.464b đặt tại

dải phân ngã ba của nhánh rẽ hoặc ở vị trí gần nút giao phía lưng đường cong trên đường

ra khỏi đường cao tốc. Chi tiết biển chỉ dẫn địa điểm và phương hướng được quy định

trong Phụ lục P (mục P.16) của Quy chuẩn này.

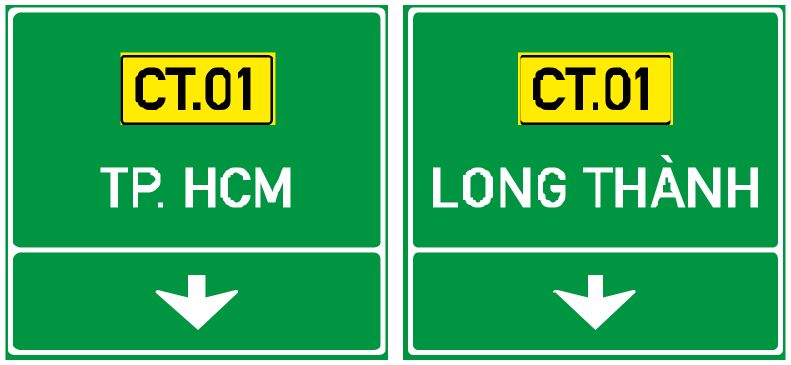

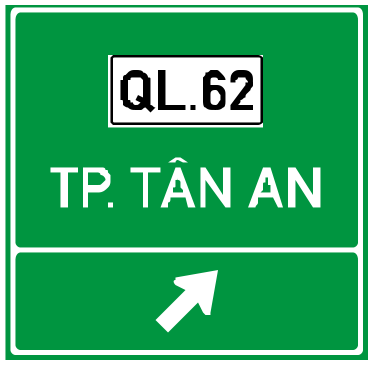

a) Biển số IE.464a chỉ dẫn lối ra một chiều

54

b) Biển số IE.464b chỉ dẫn hướng ra

Hình 23 - Biển số IE.464 chỉ dẫn địa điểm và phương hướng

47.16. Địa điểm và khoảng cách

Biển số IE.465 chỉ dẫn địa điểm và khoảng cách, bao gồm hai hoặc ba dòng mang

tên của đích đến và khoảng cách tới đích đó tính bằng kilômét (Hình 24). Dòng thứ nhất

(dòng trên cùng) xác định vị trí nút giao đến địa danh gần nhất. Dòng thứ hai (nếu có) xác

định khoảng cách đến khu du lịch giải trí hoặc đầu mối giao thông lớn. Dòng thứ ba (dòng

cuối cùng) chỉ dẫn khoảng cách đến thành phố lớn (cấp cao nhất) mà tuyến đường đi qua.

Biển này đư ợc đặt ở bên lề đường ngay khi vào đường cao tốc và sẽ được lặp lại với

khoảng cách lớn hơn 10 km. Chi tiết biển chỉ dẫn địa điểm và khoảng cách được quy định

trong Phụ lục P (mục P.17) của Quy chuẩn này.

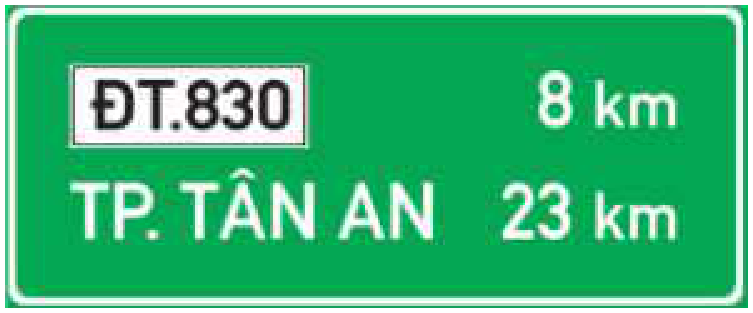

a) Biển chỉ dẫn hai địa điểm

b) Biển chỉ dẫn ba địa điểm

Hình 24 - Biển số IE.465 chỉ dẫn địa điểm và khoảng cách

55

47.17. Sơ đồ lối ra một chiều

Biển số IE.466 chỉ dẫn sơ đồ lối ra một chiều tại tất cả các nút giao trên đường cao

tốc, được bố trí ở trên giá long môn (Hình 25). Chi tiết biển chỉ dẫn sơ đồ lối ra một chiều

được quy định trong Phụ lục P (mục P.18) của Quy chuẩn này.

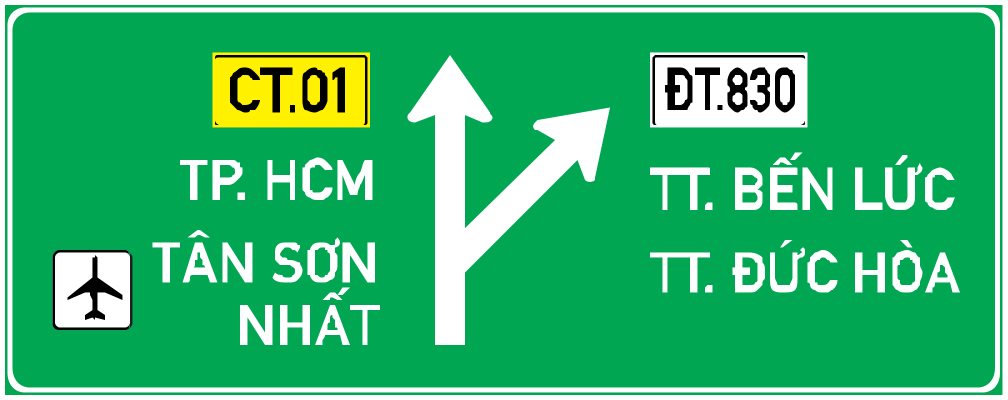

Hình 25 - Biển số IE.466 chỉ dẫn sơ đồ lối ra một chiều

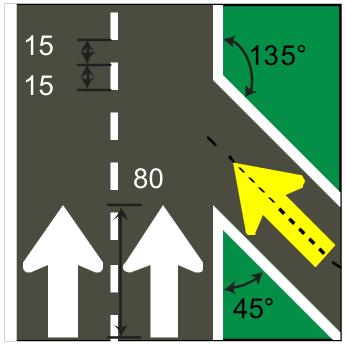

47.18. Nhập làn

Biển số IE.467a chỉ dẫn vị trí nhập làn xe tại các vị trí nút giao thông có lưu lượng xe

lớn. Để chỉ dẫn cho người điều kiển phương tiện giao thông biết trước sắp đến vị trí nhập

làn xe (Biển số IE.467b). Biển được đặt bên lề đường gần vị trí nút giao. Chi tiết biển chỉ

dẫn nhập làn được quy định trong Phụ lục P (mục P.19) của Quy chuẩn này. Trong

trường hợp không lắp đặt biển IE.467 thì sử dụng các biển cảnh báo W.207g và W.238.

a) Biển số IE.467a

b) Biển số IE.467b

Hình 26 - Biển số IE.467 chỉ dẫn vị trí nhập làn

47.19. Chướng ngại vật phía trước

Biển số IE.468 chỉ dẫn chướng ngại vật phía trước để báo cảnh báo phía trước có

sự cản trở lưu thông bình thường (nằm bên trong phần xe chạy hay ngay sát phần đường

xe chạy) và chỉ dẫn hướng đi qua đó cần đặt biển. Biển số IE.468a chỉ dẫn đi theo hướng

bên trái; Biển số IE.468b chỉ dẫn đi được cả hai hướng; Biển số IE.468c chỉ dẫn đi theo

56

hướng bên phải (Hình 27). Biển chỉ dẫn chướng ngại vật phía trước gồm các đường xiên

màu đen được bố trí trên nền m àu vàng huỳnh quang. Chi tiết biển chỉ dẫn chướng ngại

vật phía trước được quy định trong Phụ lục P (mục P.20) của Quy chuẩn này.

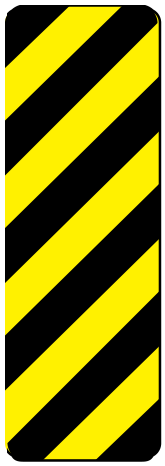

a) Biển số IE.468a

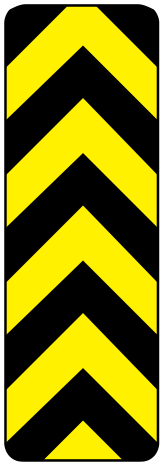

b) Biển số IE.468b

c) Biển số IE.468c

Hình 27 - Biển số IE.468 chỉ dẫn chướng ngại vật phía trước

47.20. Tiêu phản quảng

Biển số IE.469 (tiêu phản quang) chỉ dẫn hướng rẽ để nhắc người điều khiển

phương tiện chuẩn bị đổi hướng đi khi sắp vào đường cong nguy hiểm, có bán kính cong

nhỏ (Hình 28). Biển được đặt ở phía lưng đường cong, cách mép lề đường 0,5 m hoặc

đặt trên dải phân cách giữa đối với đường có hai chiều xe chạy riêng biệt. Chi tiết biển chỉ

dẫn hướng rẽ được quy định trong Phụ lục P (mục P.21) của Quy chuẩn này. Khoảng

cách lắp đặt Biển số 469 phụ thuộc vào bán kính cong và tốc độ lưu thông trên nhánh rẽ

ra khỏi đường cao tốc, được quy định trong Bảng 7.

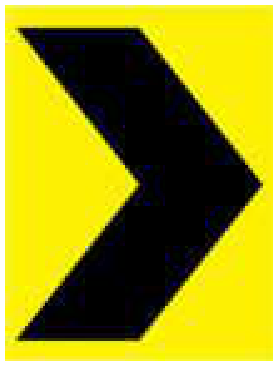

a) Hướng rẽ phải

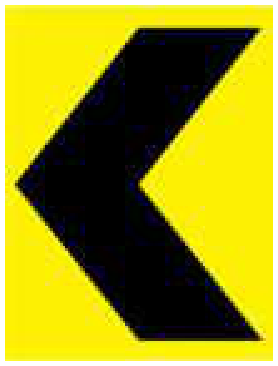

b) Hướng rẽ trái

Hình 28 - Biển số IE.469 chỉ dẫn hướng rẽ

57

Bảng 7 - Quy định về khoảng cách đặt Biển số IE.469

47.21. Số điện thoại khẩn cấp

Biển số IE.470 sử dụng chữ màu trắng trên nền màu xanh lá cây, cung cấp số điện

thoại khẩn cấp cho người điều khiện phương tiện giao thông trong trường hợp khẩn cấp,

xảy ra sự cố, tai nạn trên đường cao tốc (Hình 29). Biển này được lắp đặt bên lề đường.

Chi tiết biển chỉ dẫn số điện thoại khẩn cấp được quy định trong Phụ lục P (mục P.22) của

Quy chuẩn này.

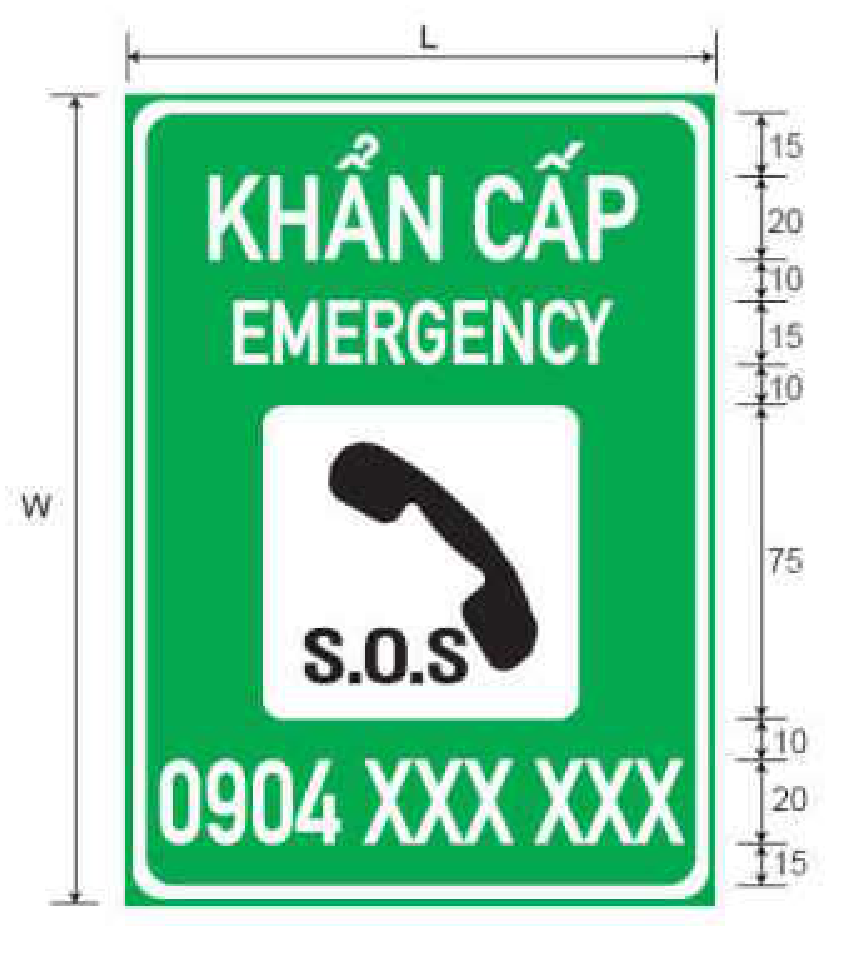

Hình 29 - Biển số IE.470 chỉ dẫn số điện thoại khẩn cấp

47.22. Giữ khoảng cách lái xe an toàn

Biển số IE.471 sử dụng chữ màu đen trên nền màu vàng huỳnh quang có viền màu

đen (Hình 30). Biển này thông báo cho người điều khiển phương tiện biết để giữ khoảng

cách lái xe an toàn khi lưu thông trên đường cao tốc. Quy định chi tiết biển chỉ dẫn giữ

khoảng cách lái xe an toàn được trình bày trong Phụ lục P (mục P.23) của Quy chuẩn

này.

Hình 30 - Biển số IE.471 chỉ dẫn giữ khoảng cách lái xe an toàn

58

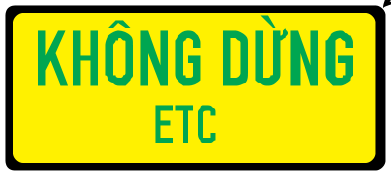

47.23. Trạm thu phí

Biển số IE.472 sử dụng chữ màu trắng trên nền màu xanh lá cây, được đặt cách

trạm thu phí với một khoảng cách phù hợp nhằm thông báo cho người điều khiển phương

tiện biết trước chuẩn bị đến trạm thu phí (Hình 31). Biển này được lắp đặt bên lề đường

hoặc trên giá kiểu khung. Chi tiết biển chỉ dẫn trạm thu phí và các biển chỉ dẫn khác liên

quan đến trạm thu phí được quy định trong Phụ lục P (mục P.24) của Quy chuẩn này.

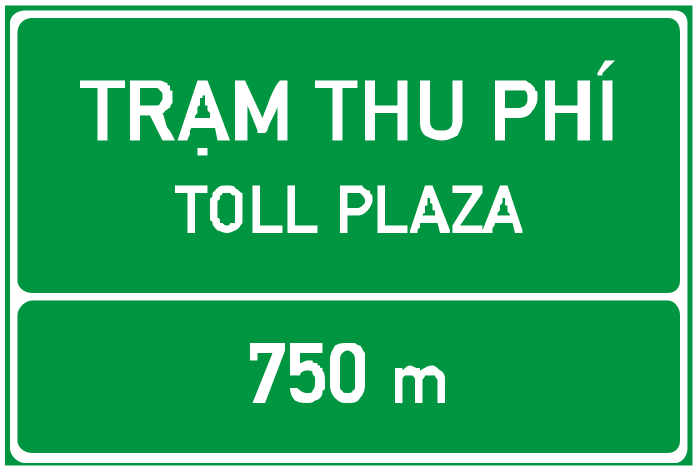

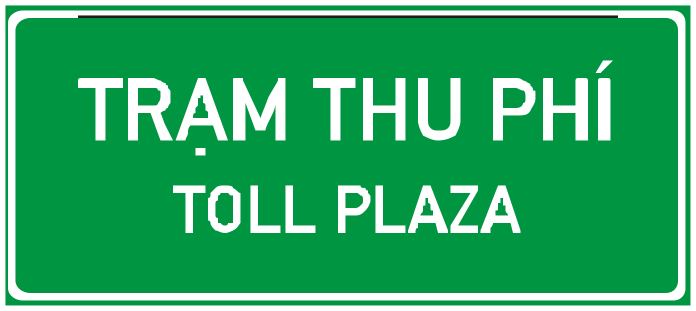

a) Biển số IE.472a

b) Biển số IE.472b

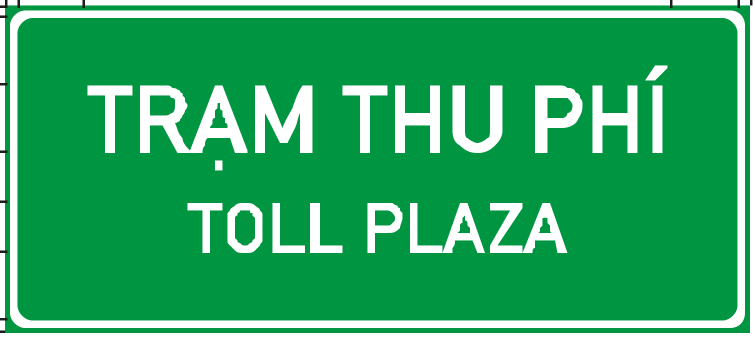

Hình 31 - Biển số IE.472 chỉ dẫn khoảng cách đến trạm thu phí

47.24. Giảm tốc độ

Biển số IE.473 cảnh báo cho người điều khiển phương tiện chú ý lái xe và giảm tốc

độ tại khu vực có nguy cơ mất an toàn giao thông (Hình 32). Biển này sử dụng chữ màu

đen trên nền màu vàng huỳnh quang, được đặt tại các vị trí cần thiết phải giảm tốc độ,

như vào khu vực đường cong nguy hiểm hoặc khu vực sắp đến trạm thu phí, Công trình

kiểm soát tải trọng xe, trạm dừng nghỉ, khu vực hay có sương mù, …. Thông thường, biển

này được lắp đặt bên lề đường ở vị trí dễ quan sát hoặc trên giá kiểu khung. Chi tiết biển

chỉ dẫn giảm tốc độ được quy định tại Phụ lục P (mục P.25) của Quy chuẩn này.

59

Hình 32 - Biển số IE.473 chỉ dẫn giảm tốc độ

47.25. Lối ra đường cao tốc

Biển số IE.474 sử dụng chữ màu trắng trên nền màu xanh lá cây, chỉ dẫn lối ra

đường cao tốc, được đặt bên lề đường hoặc trên giá kiểu khung tại vị trí trước lối ra

đường cao tốc (Hình 33). Chi tiết biển chỉ dẫn lối ra đường cao tốc được quy định trong

Phụ lục P (mục P.26) của Quy chuẩn này.

Hình 33 - Biển số IE.474 chỉ dẫn lối ra

60

CHƯƠNG 10

VẠCH KẺ ĐƯỜNG

Điều 48. Quy định chung đối với vạch kẻ đường

48.1. Vạch kẻ đường để hướng dẫn, điều khiển giao thông nhằm nâng cao an toàn

và khả năng thông xe.

48.2. Vạch kẻ đường được dùng độc lập và có thể kết hợp với các loại biển báo

hiệu đường bộ hoặc đèn tín hiệu chỉ huy giao thông.

48.3. Vạch kẻ đường bao gồm các loại vạch, chữ viết, hình vẽ ở trên mặt đường xe

chạy, trên thành vỉa hè, trên các công trình giao thông và một số bộ phận khác của đường

để quy định trật tự giao thông, khổ giới hạn của các công trình giao thông, chỉ hướng đi

quy định của làn đường xe chạy.

48.4. Vạch kẻ đường phải bảo đảm cho xe chạy trên đường êm thuận, đảm bảo độ

bám giữa lốp xe và mặt đường, không bị trơn trượt, không cao quá mặt đường 6 mm.

48.5. Khi sử dụng, lựa chọn vạch kẻ đường phải đảm bảo phù hợp về tổ chức giao

thông đối với từng tuyến đường và căn cứ vào chiều rộng mặt đường phần xe chạy, tốc

độ xe chạy, lưu lượng, phương tiện và người đi bộ tham gia giao thông để quyết định.

48.6. Đối với đường cao tốc, đường có tốc độ thiết kế ≥ 60 km/h và các đường có

tốc độ V85 từ 80 km/h trở lên, vạch kẻ đường phải có vật liệu phản quang. Các loại đường

khác, căn cứ theo khả năng tài chính và yêu cầu khác mà có thể sử dụng vật liệu phản

quang.

Điều 49. Phân loại vạch kẻ đường

49.1. Dựa vào vị trí sử dụng, vạch kẻ đường được chia thành hai loại: vạch trên

mặt bằng (bao gồm vạch trên mặt đường: vạch dọc đường, ngang đường và những loại

vạch khác) và vạch đứng.

48.1.1. Vạch trên mặt bằng dùng để quy định các phần đường khác nhau trên mặt

bằng có màu trắng trừ một số vạch quy định ở Phụ lục G có màu vàng. Trong một số

trường hợp có thể sử dụng các màu sắc khác để nâng mức độ cảnh báo giao thông trên

mặt đường.

49.1.2. Vạch đứng kẻ trên thành vỉa hè, các công trình giao thông và một số bộ

phận khác của đường. Loại vạch này kết hợp giữa vạch vàng và vạch đen hoặc vạch

trắng và vạch đỏ.

49.2. Dựa vào phương pháp kẻ, vạch kẻ đường được chia thành ba loại như sau:

49.2.1. Vạch dọc đường là vạch kẻ dọc theo hướng xe chạy trên đường;

49.2.2. Vạch ngang đường là vạch kẻ có hướng cắt ngang đường hoặc hình thành

một góc chéo với hướng xe chạy;

49.2.3. Các loại vạch khác là các loại ký hiệu chữ hoặc hình thức khác.

61

49.3. Dựa vào chức năng, ý nghĩa sử dụng, vạch kẻ đường gồm: vạch hiệu lệnh,

vạch cảnh báo, vạch chỉ dẫn, vạch giảm tốc độ.

49.4. Dựa vào hình dáng, kiểu, vạch kẻ đường được chia thành hai loại sau:

49.4.1. Vạch trên mặt đường, trên thành vỉa hè (bó vỉa) hoặc ở ranh giới phân cách

làn xe, gồm vạch kẻ liền và vạch kẻ đứt khúc;

49.4.2. Ký hiệu chữ và ký hiệu hình gồm chữ cái, chữ số hoặc hình vẽ trên mặt

đường.

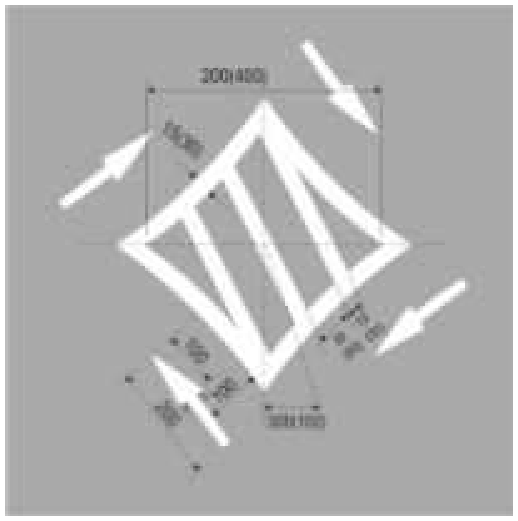

Điều 50. Ý nghĩa sử dụng và kích thước của các vạch kẻ đường

Ý nghĩa sử dụng và kích thước của các vạch kẻ đường phổ biến, được quy định ở

Phụ lục G.

Điều 51. Hiệu lực của vạch kẻ đường

Vạch kẻ đường khi sử dụng độc lập thì người tham gia giao thông phải tuân theo ý

nghĩa của vạch kẻ đường. Vạch kẻ đường khi sử dụng kết hợp với đèn tín hiệu, biển báo

hiệu thì người tham gia giao thông phải tuân theo ý nghĩa, hiệu lệnh của cả vạch kẻ

đường và đèn tín hiệu, biển báo hiệu theo thứ tự quy định tại Điều 4 của Quy chuẩn này.

62

CHƯƠNG 11

CỌC TIÊU, TIÊU PHẢN QUANG, TƯỜNG BẢO VỆ VÀ HÀNG RÀO CHẮN

Điều 52. Tác dụng của cọc tiêu hoặc tường bảo vệ

Cọc tiêu hoặc tường bảo vệ đặt ở lề của các các đoạn đường nguy hiểm có tác

dụng hướng dẫn cho người tham gia giao thông biết phạm vi phần đường an toàn và

hướng đi của tuyến đường.

Tường bảo vệ còn có tác dụng hạn chế các phương tiện tham gia giao thông khỏi

văng ra khỏi phần đường xe chạy. Tường bảo vệ đồng thời cần có tác dụng dẫn hướng

cho lái xe vào ban đêm bằng vạch sơn đứng hoặc tiêu phản quang gắn trên đó.

Điều 53. Hình dạng và kích thước cọc tiêu

Cọc tiêu có tiết diện là hình vuông, kích thước cạnh tối thiểu 12 cm hoặc hình tròn

có tiết diện tối thiểu tương đương; chiều cao cọc tiêu tính từ vai đường đến đỉnh cọc là 70

cm; ở những đoạn đường cong, có thể trồng cọc tiêu thay đổi chiều cao cọc, cao dần từ

40 cm tại tiếp đầu, tiếp cuối đến 70 cm tại phân giác. Phần cọc trên mặt đất được sơn

trắng, đoạn 10 cm ở đầu trên cùng có màu đỏ và bằng chất liệu phản quang hoặc phát

quang. Trong một số trường hợp có thể sử dụng các cọc tiêu với vật liệu, màu sắc khác

nhưng trên trên cọc tiêu được gắn các tiêu phản quang theo các quy định tại Điều 56.

Điều 54. Các trường hợp cắm cọc tiêu

54.1. Những trường hợp cắm cọc tiêu:

54.1.1. Phía lưng các đường cong nằm từ tiếp đầu đến tiếp cuối. Trong trường hợp

có đường cong chuyển tiếp thì bố trí cọc tiêu từ điểm nối đầu đến điểm nối cuối;

54.1.2. Các đoạn nền đường bị thắt hẹp;

54.1.3. Các đoạn đường có taluy âm cao từ 2 m trở lên;

54.1.4. Các đoạn đường men theo sông, suối, đầm, hồ, ao;

54.1.5. Các đoạn đường bộ giao nhau với đường sắt cùng mức;

54.1.6. Dọc hai bên những đoạn đường bị ngập nước thường xuyên hoặc chỉ ngập

theo mùa và hai bên thân đường ngầm, đường tràn;

54.1.7. Các đoạn đường qua bãi cát, đồng lầy, đồi cỏ mà khó phân biệt mặt đường

phần xe chạy với dải đất hai bên đường.

54.2. Không cần bố trí cọc tiêu trong trường hợp phần đường xe chạy đã được

phân biệt rõ bởi bó vỉa, vỉa hè hoặc các kết cấu liền kề hoặc khi đã sử dụng tiêu phản

quang dạng mũi tên tại các đường cong.

Điều 55. Kỹ thuật cắm cọc tiêu

55.1. Đường mới xây dựng hoặc nâng cấp cải tạo, cọc tiêu cắm sát vai đường và

mép trong của cọc cách đều mép phần đường xe chạy tối thiểu 0,5 m, lượn đều theo mép

phần xe chạy trừ trường hợp bị vướng chướng ngại vật.

63

55.2. Đường đang sử dụng, lề đường không đủ rộng thì cọc tiêu cắm sát vai

đường.

55.3. Nếu đường đã có hàng cây xanh trồng ở trên vai đường hoặc lề đường, cho

phép cọc tiêu cắm ở sát mép hàng cây nhưng bảo đảm quan sát thấy rõ hàng cọc nhưng

không được lấn vào phía tim đường làm thu hẹp phạm vi sử dụng của đường.

55.4. Nếu ở vị trí đã có tường bảo vệ hoặc rào chắn cao trên 0,40 m thì không phải

cắm cọc tiêu.

55.5. Lề đường ở trong hàng cọc tiêu phải bằng phẳng chắc chắn, không gây nguy

hiểm cho xe khi đi ra sát hàng cọc tiêu và không có vật chướng ngại che khuất hàng cọc

tiêu.

55.6. Đối với đường đang sử dụng, nếu nền và mái đường không bảo đảm được

nguyên tắc nêu ở khoản 55.1 Điều này thì tạm thời cho phép cắm cọc tiêu lấn vào trong lề

đường đến phạm vi an toàn.

55.7. Cọc tiêu phải cắm thẳng hàng trên đường thẳng và lượn cong dần trong

đường cong, với khoảng cách giữa các cọc như sau:

55.7.1. Khoảng cách (S) giữa hai cọc tiêu trên đường thẳng thông thường là S =

10 m với các đường ô tô thông thường và 30 m với đường cao tốc;

55.7.2. Khoảng cách giữa hai cọc tiêu trên đường cong nằm:

a) Nếu đường cong có bán kính R = 10 m đến 30 m thì khoảng cách giữa hai cọc

tiêu S = 3 m;

b) Nếu đường cong có bán kính R: 30 m < R £ 100 m thì khoảng cách giữa hai cọc

tiêu S = 5 m;

c) Nếu đường cong có bán kính R > 100 m thì S = 10 m;

d) Khoảng cách giữa hai cọc tiêu ở tiếp đầu (hoặc nối đầu) và tiếp cuối (hoặc nối

cuối) có thể bố trí xa hơn 3 m so với khoảng cách của hai cọc tiêu trong phạm vi đường

cong.

55.7.3. Khoảng cách giữa hai cọc tiêu trên đoạn đường dốc:

a) Nếu đường có độ dốc ³ 3 %, khoảng cách giữa hai cọc tiêu là 5 m;

b) Nếu đường có độ dốc < 3 %, khoảng cách giữa hai cọc tiêu là 10 m (không áp

dụng đối với đầu cầu và đầu cống);

c) Khoảng cách giữa hai cọc tiêu trên đoạn đường dốc nơi có đường cong nằm thì

lấy theo quy định tại điểm 55.7.2 khoản 55.7 Điều này. Khi hết phạm vi đường cong nằm,

khoảng cách của các cọc tiêu lấy theo tiết a và tiết b điểm này.

55.7.4. Mỗi hàng cọc tiêu cắm ít nhất là 6 cọc.

64

Điều 56. Tiêu phản quang

56.1. Quy định chung đối với tiêu phản quang

56.1.1. Tiêu phản quang là thiết bị dẫn hướng được gắn các công cụ phản quang

để dẫn hướng xe chạy vào ban đêm hoặc trong điều kiện sương mù, điều kiện hạn chế

tầm nhìn. Tiêu phản quang được bố trí tại các nơi mà tuyến đường có thể gây hiểu lầm

hoặc chưa rõ về hướng đường. Chiều cao đặt tiêu phản quang phù hợp với địa hình, quy

mô tuyến đường, bảo đảm tiêu phản quang phát huy tác dụng dẫn hướng.

56.1.2. Tiêu phản quang phải gắn công cụ phản quang cho phép nhìn rõ vào buổi

tối dưới ánh đèn pha ô tô đạt tiêu chuẩn trong điều kiện thời tiết bình thường ở cự ly

300m.

56.1.3. Công cụ phản quang có thể là các tấm nhựa phản quang, các khối kim loại

gắn phản quang, màng phản quang dán trên các miếng kim loại v.v... Công cụ phản

quang có thể có dạng hình tròn, hình chữ nhật, hình tam giác hoặc hình đa giác được gắn

lên các lan can phòng hộ, tường bảo vệ hoặc gắn xuống mặt đường. Công cụ phản quang

cũng bao gồm các vật liệu phản quang dạng dải quấn quanh các cọc tiêu phản quang.

56.1.4. Tiêu phản quang màu vàng được sử dụng ở các dải phân cách giữa, tại

bên đường các đường một chiều hay bên phải của đường hai chiều. Tiêu phản quang

màu đỏ được sử dụng cho hướng ngược chiều (bên trái) theo chiều đi của đường hai

chiều (để cảnh báo người lái đi nhầm đường) và sử dụng cho các đường lánh nạn.

56.1.5. Tiêu phản quang bao gồm: tiêu phản quang bố trí bên đư ờng hoặc trên dải

phân cách, tiêu phản quang dạng mũi tên và đinh phản quang (còn gọi là cóc phản quang)

bố trí trên mặt đường.

56.2. Tiêu phản quang bố trí bên đường hoặc trên dải phân cách

56.2.1. Phạm vi áp dụng tiêu phản quang bố trí bên đường hoặc trên dải phân

cách:

a) Trên các đường cao tốc:

• Bố trí dọc hai bên đường. Khi đó, nếu lan can phòng hộ cách mép phần đường

xe chạy dưới 2,4 m, gắn tiêu phản quang lên lan can phòng hộ. Các trường hợp khác có

thể bố trí tiêu phản quang dạng cột đặt bên đường;

• Bố trí ít nhất một bên trên các nhánh nối của các nút giao khác mức liên thông.

b) Trên các đường khác: nên sử dụng tiêu phản quang tại vị trí các đoạn đường bị

thu hẹp phần đường xe chạy mà không có lan can phòng hộ, các đoạn đường đèo dốc

quanh co hạn chế tầm nhìn, trong phạm vi đường lánh nạn, nơi đường bộ giao nhau với

đường sắt. Nơi đường thường xuyên có sương mù cần bố trí tiêu phản quang trên các vật

thể cứng liền kề phần xe chạy như các đầu đảo giao thông, bó vỉa v.v... khi khó nhận biết

các vật thể này về ban đêm.

56.2.2. Không cần sử dụng tiêu phản quang bố trí bên đường và trên dải phân cách

trong các trường hợp sau:

a) Trên mặt đường đã được gắn đinh phản quang liên tục;

65

b) Đã sử dụng tiêu phản quang dạng mũi tên trong các đường cong;

c) Tại những nơi có đèn đường chiếu sáng liên tục về ban đêm;

d) Làn đường mở rộng dần theo chiều xe chạy.

56.2.3. Vị trí và khoảng cách tiêu phản quang bố trí bên đường và trên dải phân

cách như sau:

a) Tiêu phản quang đặt cách mép phần xe chạy phía ngoài cùng từ 0,6 m - 2,4 m

và cách đều mép mặt đường, lượn cong đều theo mép phần đường xe chạy;

b) Trên đường thẳng, khoảng cách giữa tiêu phản quang không nhỏ hơn 10 m và

không quá 100 m;

c) Trong phạm vi đường cong nằm, khoảng cách nhỏ nhất giữa các tiêu phản

quang là 6 m và tối đa là 100 m phụ thuộc vào bán kính đường cong;

d) Phần đường thẳng tiếp giáp với điểm bắt đầu hoặc kết thúc của đường cong bố

trí 3 tiêu. Tiêu đầu tiên cách điểm bắt đầu hoặc kết thúc của đường cong là 1S; tiêu thứ

hai cách tiêu thứ nhất là 3S, và tiêu thứ 3 cách tiêu thứ 2 là 6S nhưng cũng không cách

xa quá 100 m (S là khoảng cách giữa các tiêu bố trí trong đường cong).

56.3. Tiêu phản quang dạng mũi tên

56.3.1. Tiêu phản quang dạng mũi tên bao gồm một biển vẽ dạng mũi tên chỉ

hướng màu đen trên nền vàng gắn trên đỉnh các cột (xem Hình 34a). Tiêu phản quang

dạng mũi tên chỉ hướng ngược chiều (bên trái) màu trắng trên nền đỏ thường sử dụng

cho đường 2 chiều không có dải phân cách giữa (Hình 34b)

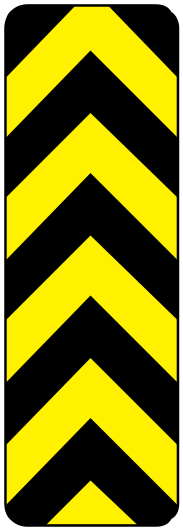

Hình 34a - Tiêu phản quang dạng mũi tên

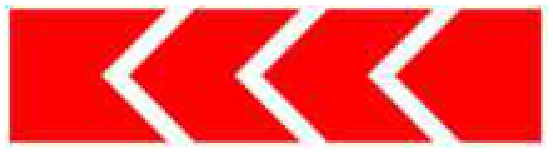

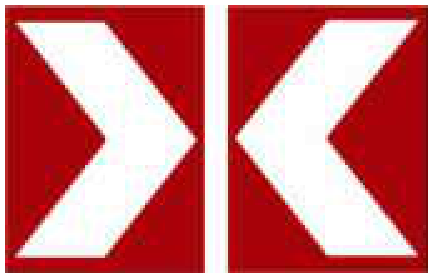

Hình 34b - Tiêu phản quang dạng mũi tên (bên trái) cho đường 2 chiều

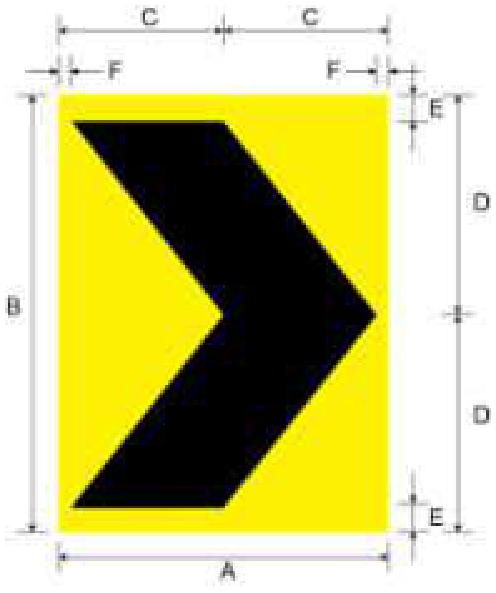

56.3.2. Kích thước tiêu phản quang dạng mũi tên được quy định như sau:

66

• Ở các đoạn đường đèo dốc, sương mù có thể tăng kích thước lên 1 cấp nâng cao

an toàn giao thông.

56.3.3. Tiêu phản quang dạng mũi tên được sử dụng trong phạm vi đường cong

nằm trong các trường hợp sau:

a) Trên các đường cao tốc tại các đường cong có bán kính bằng bán kính tối thiểu

nhỏ nhất theo cấp đường;

b) Trên các nhánh rẽ trái gián tiếp của các nút giao khác mức liên thông;

c) Trên các đoạn đường cong hạn chế tầm nhìn hoặc các đường cong được đánh

giá là điểm đen, điểm tiềm ẩn về tai nạn giao thông; các đường cong được gắn biển số

W.201 “Chỗ ngoặt nguy hiểm” có lưng hướng ra phía vực sâu mà không có tường bảo vệ

hoặc lan can phòng hộ; các đường cong dạng con rắn.

56.3.4. Tiêu phản quang dạng mũi tên được bố trí ở phía lưng của đường cong

nằm, bắt đầu từ điểm bắt đầu cho đến điểm kết thúc đoạn cong. Khoảng cách giữa các

tiêu phản quang dạng mũi tên không nhỏ hơn 12 m và không lớn hơn 60 m.

56.4. Đinh phản quang

56.4.1. Đinh phản quang theo phương dọc đường được bố trí như sau:

a) Trên các đường cao tốc:

• Bố trí trên các vạch sơn kênh hóa dòng xe tại đầu các mũi đảo tách dòng và nhập

dòng. Trong trường hợp này, cần sử dụng đinh phản quang trong phạm vi từ mũi đảo

67

thực (đảo cứng) cho đến mũi hết mũi đảo bằng vạch sơn với cự ly giữa các đinh phản

quang tối đa là 6 m.

• Có thể bố trí đinh phản quang trên các vạch sơn phân chia giữa phần xe chạy

chính và làn dừng xe khẩn cấp.

b) Với đường nhiều hơn 2 làn xe mỗi hướng không có dải phân cách cố định, có

thể bố trí một hàng đinh phản quang tại tim đường nằm giữa vạch sơn phân chia hai chiều

xe chạy hoặc phân làn đường, mép đường.

c) Đối với đường có 2 làn xe, cần xem xét bố trí đinh phản quang tại tim đường kết

hợp với vạch sơn phân chia chiều đường xe chạy, đặc biệt đối với tuyến đường tại khu

vực miền núi, đường đèo dốc quanh co, nhiều sương mù, tầm nhìn hạn chế. Trong

trường hợp cần thiết, có thế gắn đinh phản quang tại dọc theo mép đường xe chạy.

d) Chiều rộng đinh phản quang tối thiểu 10cm và không vượt quá chiều rộng vạch

sơn bố trí đinh.

56.4.2. Có thể sử dụng đinh phản quang màu vàng gắn theo phương ngang đường

tại vị trí mặt đường bị thấp xuống hoặc vồng lên đột ngột theo phương ngang đường và

trên vạch dừng xe nơi phần đường người đi bộ cắt qua không có tín hiệu đèn điều khiển.

56.4.3. Đinh phản quang không được nhô cao khỏi mặt đường quá 2,5 cm.

Điều 57. Tường bảo vệ

57.1. Tường bảo vệ có thể xây để thay thế cọc tiêu. Tường bảo vệ thay thế cọc tiêu

được gắn tiêu phản quang hoặc được sơn phản quang theo các quy định về bố trí tiêu

phản quang và vạch kẻ đường (vạch đứng) quy định trong Quy chuẩn này;

57.2. Tường bảo về dày tối thiểu từ 0,2m - 0,3m, cao trên vai đường tối thiểu 0,5m.

Điều 58. Hàng rào chắn cố định

58.1. Hàng rào chắn cố định đặt ở những vị trí nền đường bị thắt hẹp, ở đầu cầu,

đầu cống hoặc ở đầu những đoạn đường cấm, đường cụt, không cho xe, người qua lại.

58.2. Đường hai đầu cầu nơi bề rộng cầu hẹp hơn bề rộng nền đường thì sử dụng

hàng rào có lan can phòng hộ; lan can lúc này được sơn hoặc gắn tiêu phản quang có tác

dụng dẫn hướng như cọc tiêu.

58.3. Hai đầu cống nơi chiều dài cống hẹp hơn bề rộng nền đường thì sử dụng

hàng rào có lan can phòng hộ hoặc xây tường bảo vệ. Tường hoặc lan can được sơn

hoặc gắn tiêu phản quang có tác dụng như cọc tiêu.

58.4. Trên các bộ phận của hàng rào chắn (cột, thanh ngang) gắn tiêu phản quang

hoặc được sơn phản quang theo các quy định về bố trí tiêu phản quang và vạch kẻ đường

(vạch đứng) quy định trong Quy chuẩn này.

Điều 59. Hàng rào chắn di động

59.1. Hàng rào chắn di động là những hàng rào chắn có thể di động theo yêu cầu

hoặc đóng mở được.

59.2. Hàng rào chắn di động đặt ở những vị trí cần điều khiển sự đi lại và kiểm soát

giao thông.

68

59.3. Chiều cao hàng rào chắn di động là 0,85 m, chiều dài là suốt phần đường

cấm.

59.4. Trên các bộ phận của hàng rào chắn (cột, thanh ngang) được gắn tiêu phản

quang hoặc được sơn phản quang theo các quy định về bố trí tiêu phản quang và vạch kẻ

đường (vạch đứng) quy định trong Quy chuẩn này.

CHƯƠNG 12

CỘT KILÔMÉT, CỌC H

Điều 60. Tác dụng của cột kilômét

Cột kilômét có tác dụng xác định lý trình để phục vụ yêu cầu quản lý đường và kết

hợp chỉ dẫn cho những người tham gia giao thông biết khoảng cách trên hướng đi.

Điều 61. Phân loại cột kilômét

61.1. Có 3 loại cột kilômét được sử dụng gồm:

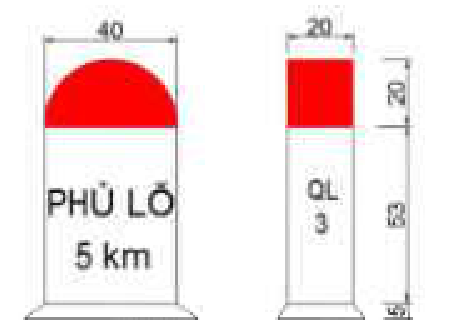

61.1.1. Cột kilômét dạng cột thấp (Hình I.1 - Phụ lục I);

61.1.2. Cột kilômét dạng cột cao (Hình I.2 - Phụ lục I);

61.1.3. Cột kilômét dạng tấm hình chữ nhật (Hình I.3 - Phụ lục I).

61.2. Đối với đường hai làn xe không có dải phân cách giữa, sử dụng một cột

kilômét dạng cột thấp đặt ở lề đường hoặc sử dụng một cột kilômét dạng cột cao đặt phía

ngoài lan can phòng hộ. Cột kilômét được đặt về phía tay phải theo hướng đi từ điểm đầu

(điểm gốc đường) đến điểm cuối tuyến đường. Trong trường hợp khó khăn có thể đặt cột

kilômét về phía tay trái.

61.3. Đối với đường ô tô thông thường có nhiều hơn hai làn xe không có dải phân

cách giữa thì sử dụng hai cột kilômét dạng cột thấp ở hai bên lề đường. Trong trường hợp

có lan can phòng hộ thì sử dụng cột kilômét dạng cột cao đặt phía bên ngoài của lan can

phòng hộ.

61.4. Đối với đường ô tô thông thường có dải phân cách giữa có bề rộng ≤ 4,0 m

thì sử dụng một cột kilômét dạng cột cao đặt ở giữa dải phân cách.

Trường hợp bề rộng dải phân cách giữa hẹp, không đặt được cột kilômét dạng cột

cao thì sử dụng một cột dạng tấm hình chữ nhật (nền trắng, chữ đen) đặt ở dải phân cách

giữa và một cột kilômét dạng cột cao đặt ở hai bên lề đường phía bên phải chiều xe chạy.

61.5. Đối với đường ô tô thông thường có dải phân cách giữa có bề rộng > 4,0 m

thì sử dụng hai cột kilômét dạng cột cao đặt ở hai mép dải phân cách phía bên trái chiều

xe chạy.

61.6. Đối với đường ôtô cao tốc có dải phân cách giữa có bề rộng ≤ 4,0 m thì sử

dụng cột kilômét dạng tấm hình chữ nhật, đặt một cột ở giữa dải phân cách hoặc đặt hai

cột ở hai bên lề đường.

69

61.7. Đối với đường ô tô cao tốc có dải phân cách giữa có bề rộng > 4,0 m thì sử

dụng cột kilômét dạng tấm hình chữ nhật, đặt ở hai mép dải phân cách hoặc đặt ở hai bên

lề đường.

Điều 62. Quy cách cột kilômét

62.1. Hình dạng, màu sắc kích thước và chữ viết trên cột kilômét quy định ở Phụ

lục I.

62.2. Đối với đường có tốc độ thiết kế ≥ 60 km/h, mặt cột kilômét có phản quang để

được nhìn rõ về ban đêm. Khuyến khích sử dụng mặt cột kilômét phản quang đối với các

đường khác.

62.3. Đối với cột kilômét dạng cột cao đặt ở giữa dải phân cách, mép thấp nhất của

cột đến mặt đường tối thiểu là 1.200 mm; mép ngoài cột cách mép phần xe chạy tối thiểu

500 mm.

62.4. Đối với cột kilômét dạng tấm hình chữ nhật đặt ở lề đường hoặc dải phân

cách giữa chiều cao mép biển thấp nhất so với mép mặt đường tối thiểu là 1.200 mm.

Biển đặt cách mép phần xe chạy tối thiểu là 0,5 m theo chiều ngang.

Điều 63. Vị trí đặt cột kilômét theo chiều cắt ngang đường

Đối với cột kilômét dạng cột thấp và dạng cột cao, vị trí đặt cột kilômét theo hướng

cắt ngang đường theo quy định như vị trí chôn cọc tiêu quy định ở khoản 55.1 và khoản

55.2 Điều 55. Nếu đường qua khu đông dân cư đã có hè đường cao hơn phần xe chạy thì

cột kilômét đặt trên hè đường cách mép phần xe chạy tối thiểu 0,75 m (tính đến tim cột).

Điều 64. Vị trí đặt cột kilômét theo chiều dọc đường

64.1. Vị trí đặt cột kilômét theo chiều dọc đường là khoảng cách chẵn 1.000 m của

tim đường bắt đầu từ điểm gốc đường. Điểm gốc đường gọi là “km 0”.

64.2. Vị trí điểm gốc đường và điều chỉnh cục bộ hướng tuyến của một tuyến

đường, chiều dài cục bộ do cấp có thẩm quyền quản lý hệ thống đường đó ra quyết định.

64.3. Khi thay đổi điểm gốc đường và điều chỉnh cục bộ hướng tuyến theo quyết

định của cấp có thẩm quyền quy định ở khoản 64.2 Điều này mới đặt lại hệ thống cột

kilômét. Nhà thầu bảo trì không được tự ý thay đổi vị trí cột kilômét.

64.4. Khi không thể đặt cột kilômét chính xác tại lý trình yêu cầu do vướng chướng

ngại vật thì cho phép dịch chuyển cột trong cự ly 50 m theo phương dọc đường.

Điều 65. Tên địa danh và khoảng cách ghi trên cốt kilômét

65.1. Tên địa danh chỉ dẫn trên cột kilômét được ghi trên các cột kilômét dạng cột

thấp và cột kilômét dạng cột cao theo quy định ở Phụ lục I của Quy chuẩn này.

65.2. Khoảng cách ghi kèm theo tên địa danh là chiều dài từ cột kilômét đến vị trí

trung tâm địa danh mang tên địa phương đó, lấy số chẵn đến km.

Điều 66. Phạm vi áp dụng cột kilômét

Cột kilômét quy định như trên chỉ áp dụng trên các hệ thống quốc lộ, đường tỉnh,

đường huyện và đường chuyên dùng, không áp dụng với hệ thống đường đô thị và hệ

thống đường xã.

70

Điều 67. Cọc H (Cọc 100 m)

67.1. Cọc H được sử dụng trên các tuyến đường bộ là các cọc lý trình 100 m được

trồng trong phạm vi giữa hai cột kilômét liền kề. Cứ cách 100 m từ cột kilômét trước đến

cột kilômét sau trồng một cọc H. Trên chiều dài 1 km có 9 cọc H lần lượt là H1, H2 đến

H9. Kỹ thuật lắp đặt cọc H tương tự như cọc mốc lộ giới hoặc dạng tấm gắn lên trên dải

phân cách giữa hay hộ lan.

67.2. Trường hợp tại vị trí cần cắm cọc H đã có hộ lan, tường bảo vệ hoặc các vật

cứng cố định thì có thể viết hoặc gắn thông tin cọc H trực tiếp lên các kết cấu nói trên

hoặc sử dụng dạng tấm gắn trên các kết cấu đó. Thông tin cần thể hiện trên cọc H xem

Phụ lục I của Quy chuẩn này.

67.3. Kích thước, hình dáng, màu sắc quy định tại Phụ lục I của Quy chuẩn này.

CHƯƠNG 13

MỐC LỘ GIỚI

Điều 68. Tác dụng của cọc mốc lộ giới

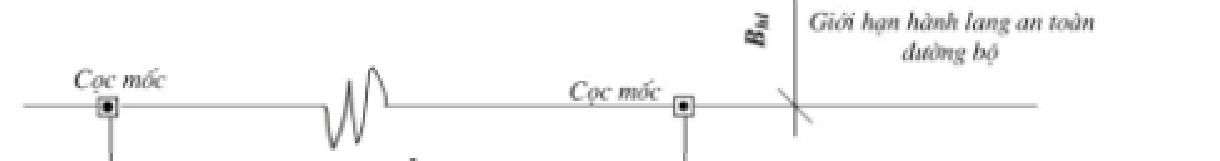

Cọc mốc lộ giới là một loại báo hiệu đường bộ dùng để xác định giới hạn bề rộng

đất dành cho đường bộ (gồm đất của đường bộ và hành lang an toàn đường bộ) theo quy

định của Luật Đường bộ.

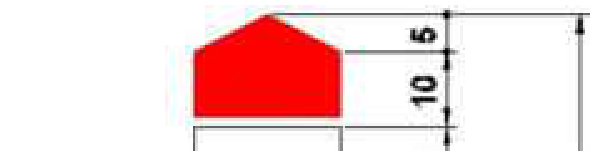

Điều 69. Cấu tạo cọc mốc

69.1. Cọc mốc được đúc bằng bê tông không có cốt thép với kích thước (20 cm x

20 cm x 100 cm). Phần đầu cọc mỗi cạnh vát 10°, phần chôn xuống đất dài 50 cm, có bê

tông chèn chân cọc. Trong trường hợp đặc biệt có thiết kế riêng nhưng phải đảm bảo bề

rộng để viết chữ.

69.2. Mặt trước cọc (phía quay ra đường) ghi chữ "MỐC LỘ GIỚI", chữ chìm, nét

chữ màu đỏ cao 6 cm, rộng 1 cm, sâu vào trong bê tông 3 mm - 5 mm;

69.3. Cọc được sơn màu trắng. Phần trên cùng cao 10 cm (từ đỉnh cột trở xuống)

sơn màu đỏ;

69.4. Chi tiết quy định tại Phụ lục I của Quy chuẩn này.

Điều 70. Quy định cắm cọc mốc lộ giới

70.1. Đường qua khu đông dân cư, thị xã, làng, bản: bình quân cứ 100 m cắm một

cột về mỗi bên đường.

70.2. Đường qua khu vực đồng ruộng, đồi thấp, ngoài khu đông dân cư, tùy theo

địa hình cụ thể mà cự ly các cột thay đổi từ 200 m đến 500 m.

70.3. Ở vùng núi cao chỉ cắm đại diện ở một số vị trí cần thiết sao cho đủ để giúp

cho quản lý hành lang an toàn đường bộ.

Điều 71. Các quy định khác

Mốc lộ giới trên các tuyến đường phải được thể hiện, lập trên bình đồ duỗi thẳng

với tỷ lệ 1/10.000.

71

CHƯƠNG 14

BÁO HIỆU CẤM ĐI LẠI

Điều 72. Phân loại cấm đi lại

Có ba loại cấm đi lại trên đường như sau:

72.1. Cấm riêng từng loại phương tiện;

72.2. Cấm riêng từng chiều đi;

72.3. Cấm toàn bộ sự đi lại, trong đó nguyên nhân dẫn đến phải cấm cũng được

chia ra:

72.3.1. Cấm đi lại vì những lý do đường, cầu bị tắc;

72.3.2. Cấm đi lại vì những lý do đặc biệt khác.

Điều 73. Cấm riêng từng loại phương tiện

73.1. Nếu cần cấm đi lại của riêng từng loại phương tiện hoặc một số loại phương

tiện nhất định, đặt các biển báo cấm quy định từ B.3 đến B.20 Phụ lục B của Quy chuẩn

này (từ biển số P.103 đến biển số P.120, trừ biển số P.112 dùng để cấm người đi bộ).

73.2. Vị trí đặt biển báo cấm theo quy định ở Điều 26.

Điều 74. Cấm riêng từng chiều đi

74.1. Nếu cấm phương tiện đi lại trên một chiều, đặt biển báo cấm số P.102 "Cấm

đi ngược chiều" theo quy định ở Mục B.2 Phụ lục B, chiều đi ngược lại đặt biển chỉ dẫn số

I.407a "Đường một chiều" quy định ở Mục E.7 Phụ lục E của Quy chuẩn này hoặc đặt

biển R.302a, hay R.302b tại các đầu dải phân cách.

74.2. Vị trí đặt biển báo cấm theo quy định ở Điều 26.

Điều 75. Cấm toàn bộ sự đi lại

75.1. Cấm đi lại do sự cố cầu, đường:

75.1.1. Trên những đoạn đường bị sự cố, các loại phương tiện và người đi bộ

không thể đi lại được đặt rào chắn và đặt biển số P.101 "Đường cấm" như quy định ở Mục

B.1 Phụ lục B của Quy chuẩn này.

75.1.2. Vị trí rào chắn đặt ở vị trí có đường tránh, đường phân luồng cho các loại

phương tiện đi lại. Kèm theo rào chắn và biển số P.101, khi cần thiết đặt biển chỉ hướng đi

cho các loại phương tiện (biển số I.416, I.417 (a,b,c) quy định ở Mục E.16, và E.17 Phụ

lục E của Quy chuẩn này.

75.1.3. Nếu trên hướng đường từ vị trí phân luồng đến vị trí bị tắc vẫn cho phương

tiện đi lại thì không đặt rào chắn mà đặt biển như sau:

a) Trên đường chính, trước vị trí phân luồng 100 m, đặt biển chỉ dẫn hướng đi phù

hợp cho các loại phương tiện (biển số I.416, I.417 (a,b,c));

b) Sau biển chỉ hướng đi 30 m, đặt biển chỉ dẫn "Đường cụt" (biển số I.405c) như

quy định ở Mục E.5 Phụ lục E của Quy chuẩn này;

c) Trên hướng đường bị tắc, sau vị trí phân luồng cứ khoảng 300 m đến 500 m lại

đặt biển chỉ dẫn "Đường cụt" (biển số I.405c) nhắc lại;

72

d) Đến giáp vị trí đường tắc, không cho phương tiện đi tiếp được nữa thì đặt rào

chắn và biển số P.101 "Đường cấm" như quy định ở Mục B.1 Phụ lục B của Quy chuẩn

này.

75.1.4. Nếu đường bị tắc không có hướng phân luồng, phương tiện phải chờ đợi

một thời gian rồi mới tiếp tục được đi thì đặt hàng rào chắn và đặt biển số P.101 "Đường

cấm" như quy định ở Mục B.1 Phụ lục B của Quy chuẩn này.

75.1.5. Vị trí đặt rào chắn cấm đường phải lựa chọn vị trí phương tiện có thể quay

đầu được hoặc gần vị trí có dân cư để thuận tiện cho phương tiện chờ đợi đồng thời đặt

bảng thông báo về tình hình giao thông và ngày, giờ phương tiện có thể tiếp tục đi lại.

75.2. Cấm đi lại vì những lý do khác:

75.2.1. Nếu vì những lý do đặc biệt phải cấm đi lại trong thời gian dài thì phải đặt

rào chắn và đặt biển số P.101 như quy định ở Mục B.1 Phụ lục B của Quy chuẩn này.

75.2.2 Nếu cấm đi lại chỉ thi hành đột xuất trong thời gian ngắn thì ngoài việc đặt

rào chắn và biển báo đường cấm, khi cần thiết có thể bố trí người thường trực chỉ huy

phương tiện trong suốt thời gian cấm.

Điều 76. Báo hiệu cấm đường trong những trường hợp khẩn cấp

Trong những trường hợp khẩn cấp phải cấm đường nhưng chưa kịp bố trí hệ thống

báo hiệu theo quy định thì những tín hiệu sau đây có giá trị ngăn cấm đường: một cây

chắn ngang đường, đồng thời có cờ đỏ hoặc vải đỏ thì treo ở giữa cây chắn, ban đêm

dùng đèn đỏ thay cờ. Cần thiết có người gác hướng dẫn giao thông đứng ở vị trí giữa

đường, hai tay giơ ngang vai làm lệnh, mặt hướng về phía xe chạy đến.

Điều 77. Báo hiệu cấm từng phần mặt đường, lề đường, vỉa hè

77.1. Trong trường hợp từng bộ phận, từng phần của con đường như vỉa hè, lề

đường, đường người đi trên cầu, một phần hoặc toàn bộ làn đường bị hư hỏng hoặc đang

sửa chữa thì phải đặt rào chắn xung quanh những bộ phận hoặc phần công trình đó để

người và phương tiện không đi vào khu vực đó gây nguy hiểm.

77.2. Rào chắn phải chắc chắn.

77.3. Ở giữa rào chắn phải đặt biển số P.101 "Đường cấm" hoặc biển báo phù hợp

khác. Nếu là công trường đang thi công thì đặt biển số P.101 hoặc biển báo phù hợp khác

kèm theo biển số W.227 "Công trường".

Khi cần thiết có thể bố trí kèm theo các thiết bị cảnh báo khác để thông tin cho

người tham gia giao thông biết.

77.4. Hàng rào chắn của các công trường thi công thường xuyên di động có thể

làm theo kiểu mang đi mang lại được. Chiều cao cột rào chắn trong trường hợp này chỉ

cần cao hơn mặt đất 0,6 m đến 1,2 m (hàng rào chắn có thể là từng đoạn rào bằng sắt

sơn trắng đỏ, chân có bánh xe hoặc chóp nón bằng nhựa hay bằng cao su...).

77.5. Nếu chiều ngang phạm vi cấm đường chiếm hoàn toàn một làn đường trên

những đường có hai làn đường, tạm thời hai chiều xe đi và về phải đi chung nhau một làn

còn lại thì ngoài những báo hiệu phải đặt như quy định ở khoản 77.3 Điều này, cần phải

có các biện pháp cảnh báo từ xa.

73

CHƯƠNG 15

GƯƠNG CẦU LỒI, DẢI PHÂN CÁCH VÀ LAN CAN PHÒNG HỘ

Điều 78. Gương cầu lồi

78.1. Gương cầu lồi có tác dụng cải thiện tầm nhìn cho người tham gia giao thông

ở các vị trí đường cong bán kính nhỏ, tầm nhìn bị che khuất. Qua gương cầu lồi người

điều khiển phương tiện có thể quan sát được từ xa phương tiện chạy ngược chiều để điều

chỉnh tốc độ cho phù hợp.

78.2. Vị trí đặt gương cầu lồi

78.2.1. Gương cầu lồi sử dụng ở các vị trí đường cong bán kính nhỏ, bị che khuất

tầm nhìn được đặt chủ yếu ở các đường cong ôm núi có tầm nhìn hạn chế.

78.2.2. Vị trí gương cầu lồi đặt ở sát vai nền đường phía lưng, trên đường phân

giác của góc đỉnh đường cong và mép dưới gương cao hơn cao độ vai đường là 1,2 m.

Điều 79. Dải phân cách

79.1. Dải phân cách là bộ phận của đường mà xe không chạy trên đó được dùng

để phân chia hai chiều xe chạy riêng biệt hoặc để phân chia phần đường của xe cơ giới

và xe thô sơ hoặc của nhiều loại xe khác nhau trên cùng một chiều xe chạy.

79.2. Khi dải phân cách sử dụng để phân chia giữa hai chiều xe chạy thì gọi là dải

phân cách giữa; khi dải phân cách sử dụng để phân chia phần đường chính và phần

đường bên hoặc phân chia giữa phần đường xe cơ giới và xe thô sơ hoặc của nhiều loại

phương tiện khác nhau trên cùng một chiều giao thông thì gọi là dải phân cách bên.

79.3. Dải phân cách có hai loại là dải phân cách cố định và dải phân cách di động.

79.3.1. Dải phân cách cố định là dải phân cách có vị trí cố định trên phần đường xe

chạy. Dải phân cách cố định gồm các loại cơ bản sau:

a) Dải phân cách dạng bó vỉa bên trong đổ đất trồng cây (đối với dải phân cách

rộng), có thể sử dụng kết hợp lan can phòng hộ nửa cứng hoặc mềm;

b) Dải phân cách có dạng một dải đất xen kẹp giữa các phần xe chạy, có dạng lõm

xuống hoặc tận dụng điều kiện địa hình tự nhiên, có thể sử dụng kết hợp lan can phòng

hộ nửa cứng hoặc mềm;

c) Dải phân cách sử dụng lan can phòng hộ cứng xây cố định trên mặt đường có

chiều cao trong khoảng 0,3 m - 0,8 m, tối đa là 1,27 m nếu có nhu cầu chắn sáng, độ rộng

tùy theo mặt đường rộng hẹp để thiết kế và được gắn tiêu phản quang hoặc được sơn

phản quang theo các quy định về bố trí tiêu phản quang và vạch kẻ đường (vạch đứng)

quy định trong Quy chuẩn này.

79.3.2. Dải phân cách di động là các dải phân cách có thể di chuyển theo bề rộng

trên mặt đường được tạo bởi các cột (cục) bê tông, nhựa composite bên trong có thể đổ

cát hoặc nước cao từ 0,3 m - 0,8 m xếp liền nhau hoặc có các ống thép Æ40 - Æ50 xuyên

qua tạo thành hệ thống lan can trên mặt đường.

79.4. Điều kiện đặt dải phân cách cố định và di động:

79.4.1. Dải phân cách cố định nên sử dụng khi đường có từ 4 làn xe trở lên để

phân làn đường đi theo hai hướng riêng biệt.

74

79.4.2. Dải phân cách di động nên dùng ở những nơi mặt đường chỉ đủ 2 hay 3 làn

xe, cần chia tạm thời hai chiều hoặc hai làn xe riêng biệt.

Điều 80. Lan can phòng hộ

Có ba loại lan can phòng hộ, gồm lan can phòng hộ cứng, nửa cứng và lan can

phòng hộ mềm.

80.1. Lan can phòng hộ cứng là loại phòng hộ bằng bê tông cốt thép hoặc kết cấu

có độ cứng tương tự nhằm giảm thiểu,ngăn ngừa các xe đâm xuyên qua chiều đường

ngược lại gây nguy hiểm. Loại này được áp dụng ở các đường có tốc độ cao, dải phân

cách cố định bề rộng hẹp, đường có nhiều xe tải và xe buýt.

80.2. Lan can phòng hộ dạng nửa cứng là loại phòng hộ bằng tôn lượn sóng gồm

một hoặc hai hàng, ba hàng được lắp đặt song song với mặt đường bằng cột gắn xuống

đường; mép trên của tấm tôn sóng phải cao hơn đỉnh cột. Điểm đầu, điểm cuối đoạn lan

can phòng hộ nửa cứng, tấm tôn sóng lan can phòng hộ được kéo dài qua đầu cột và vuốt

nối xuống đất. Hoặc có thể có các dạng hộ lan con xoay, tường lốp, v.v... mục tiêu để

giảm chấn khi va chạm.

80.3. Lan can phòng hộ mềm là loại phòng hộ dạng dây cáp treo và được căng

trước lên các hệ đầu cột gắn xuống đường.

CHƯƠNG 16

THIẾT BỊ ÂM THANH BÁO HIỆU ĐƯỜNG BỘ

Điều 81. Yêu cầu chung

81.1. Tín hiệu âm thanh báo hiệu đường bộ để hỗ trợ cảnh báo nguy hiểm cho

người tham gia giao thông đường bộ.

81.2. Tín hiệu âm thanh phải đảm bảo thông báo rõ ràng trong mọi điều kiện thời

tiết và trạng thái đường bộ, âm thanh có thể nghe thấy và âm lượng không thấp hơn 5 dB

nhưng không cao hơn 70 dB.

Điều 82. Thiết bị chuông, loa phát âm

82.1. Chuông, loa phát âm thanh phải làm việc đồng bộ với tín hiệu điều khiển giao

thông khác và tắt ngay sau khi kết thúc tín hiệu điều khiển giao thông.

82.2. Việc lắp đặt thiết bị âm thanh thực hiện theo hướng dẫn của nhà sản xuất.

75

PHẦN 3: TỔ CHỨC THỰC HIỆN

Điều 83. Điều khoản chuyển tiếp

83.1. Báo hiệu đường bộ có nội dung và ý nghĩa sai khác, không đúng với Quy

chuẩn này phải được thay thế, điều chỉnh ngay.

83.2. Báo hiệu đường bộ đã được lắp đặt trước ngày Thông tư này có hiệu lực, có

biểu tượng, ký hiệu, kích thước, màu sắc, đường viền chưa hoàn toàn phù hợp nhưng

không gây hiểu nhầm, hiểu sai khác về ý nghĩa sử dụng so với quy định tại Quy chuẩn

này thì được tiếp tục sử dụng cho đến khi có sửa chữa, hử hỏng và phải hoàn thành việc

thay thế trước ngày 20/8/2030.

83.3. Báo hiệu đường bộ chưa được bố trí, lắp đặt trên đường, thuộc dự án công

trình đường bộ chưa thi công thì phải thực hiện theo Quy chuẩn này.

Điều 84. Tổ chức thực hiện

Cục Đường bộ Việt Nam chủ trì tổ chức triển khai, kiểm tra việc thực hiện Quy

chuẩn này.

76

Phụ lục A

ĐÈN TÍN HIỆU

Các dạng đèn tín hiệu

A.1

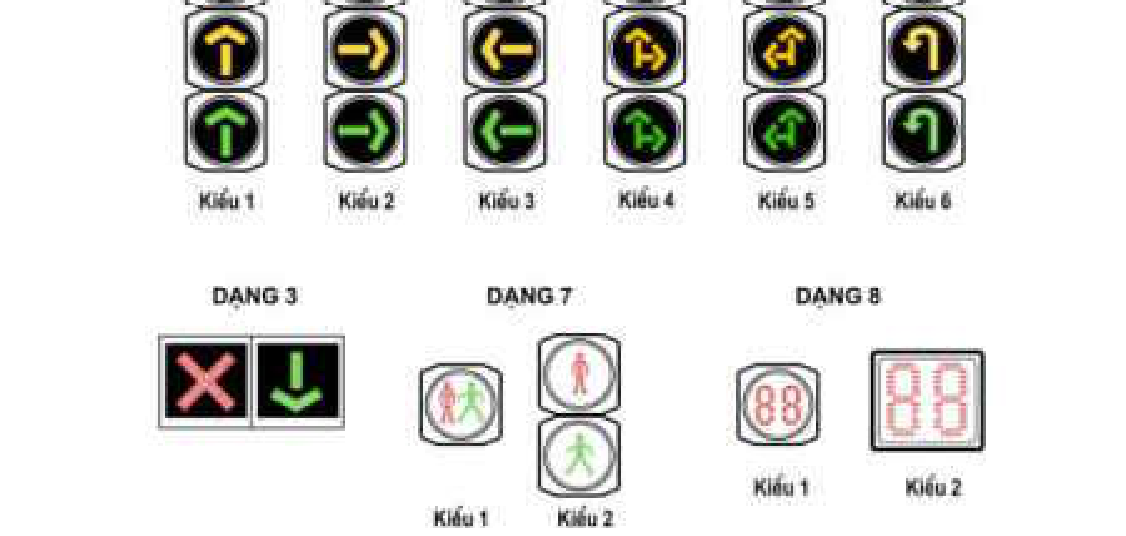

Hình A.1 – Các dạng đèn tín hiệu

77

a) Dạng đèn 1 Kiểu 1 là dạng đèn thường dùng, có 3 đèn tín hiệu xanh - vàng - đỏ.

Ngoài ra còn các kiểu 2, 3, 4 các loại đèn báo hiệu cho phép ngoài đèn chính còn đèn mũi

tên báo hiệu cho phép xe đi thẳng hoặc rẽ trái, rẽ phải, quay đầu.

b) Dạng đèn 2 bao gồm các kiểu đèn ba màu hình mũi tên nhằm điều khiển các

phương tiện theo các hướng cụ thể.

c) Dạng đèn 3: Bên trái là đèn 2 mũi gạch chéo màu đỏ, bên phải là đèn mũi tên

màu xanh. Khi tín hiệu màu đỏ sáng, các phương tiện phải dừng lại, khi đèn màu xanh

sáng, các phương tiện được phép đi theo hướng mũi tên.

d) Dạng đèn 4: Đèn tín hiệu 2 màu, xanh và đỏ. Kiểu 1 là đèn dạng đứng: tín hiệu

đỏ ở trên, tín hiệu xanh ở dưới; Kiểu 2 là đèn dạng nằm ngang: đèn đỏ bên trái, đèn xanh

bên phải. Tín hiệu màu đỏ các phương tiện dừng lại, tín hiệu màu xanh các phương tiện

được đi.

e) Dạng đèn 5: Đèn tín hiệu một màu đỏ. Kiểu 1 là đèn tròn, kiểu 2 là đèn chữ thập.

Khi đèn sáng cấm đi, đặt phía sau nút giao theo chiều đi.

i) Dạng đèn 6 gồm 4 tín hiệu màu trắng có đường kính từ 80 mm đến 100 mm:

bảng bố trí đèn tín hiệu.

k) Dạng đèn 7 là đèn tín hiệu điều khiển người đi bộ, người đứng màu đỏ, người đi

màu xanh. Khi tín hiệu đỏ sáng, người đi bộ không được phép đi, khi tín hiệu xanh sáng,

người đi bộ được phép đi trong phần đường dành cho người đi bộ. Kiểu 1: Tín hiệu đỏ

bên trái, tín hiệu xanh bên phải; Kiểu 2: tín hiệu đỏ ở trên, tín hiệu xanh ở dưới.

l) Dạng đèn 8 là đèn đếm lùi dùng để hỗ trợ cho các phương tiện giao thông biết

thời gian có hiệu lực của tín hiệu đèn. Chữ số trên đèn đếm lùi phải hiện thị được ở 2

trạng thái màu xanh và màu đỏ. Khi tín hiệu xanh, chữ số màu xanh, khi tín hiệu đỏ, chữ

số màu đỏ. Kiểu 1 thường sử dụng cho đèn ở vị trí thấp, kiểu 2 dùng cho đèn ở vị trí cao

hoặc ở phía bên kia nút giao.

m) Dạng đèn 9 là đèn sử dụng để cảnh báo nguy hiểm: đèn nhấp nháy có dạng

hình tròn hoặc đèn hình chữ có nội dung cảnh báo nguy hiểm. Nội dung của chữ có thể

thay đổi tùy theo yêu cầu cần cảnh báo. Chu kỳ nháy của đèn phải phù hợp để gây chú ý

nhưng vẫn phải cho người điều khiển phương tiện đọc được nội dung cần cảnh bảo.

n) Ngoài các dạng đèn nêu trên, còn có thể sử dụng đèn mũi tên kết hợp hình một

loại phương tiện để điều khiển, chỉ dẫn một loại phương tiện cụ thể.

o) Với các dạng đèn đã nêu, có thể bố trí các tín hiệu khác nhau (xanh, vàng, đỏ)

trên cùng một bóng đèn nhưng phải đảm bảo một tín hiệu màu duy nhất, rõ ràng trên mặt

đèn ở từng thời điểm trong chu kỳ của đèn.

p) Kích thước của đèn từ 200 mm đến 300 mm với các đèn tín hiệu chính. Với các

đèn có số, chữ và hình phương tiện tham gia giao thông có thể điều chỉnh phù hợp để

người tham gia giao thông dễ dàng nhận biết.

A.2

Một số quy định khi sử dụng hệ thống đèn tín hiệu

- Thời gian đèn xanh tối thiểu cho một hướng giao thông ít nhất là 15 giây;

- Thời gian tín hiệu đèn dành cho người đi bộ dài ít nhất là 10 giây. Khi lưu lượng

người đi bộ thấp và bề rộng đường hẹp (2 làn xe) và không là đường ưu tiên thì có thể

giảm bớt thời gian tín hiệu đèn ngắn hơn, nhưng bảo đảm đủ để người đi bộ có thể qua

được đường. Chú ý, tốc độ của người đi bộ sang đường tính bằng 1,2 m/s, nếu nơi bố trí

dành cho người khuyết tật qua đường sẽ phải tính tốc độ của người sang đường thấp hơn

1,2 m/s và căn cứ vào thị sát để đặt chu kỳ đèn cho phù hợp...

78

Để trợ giúp người đi bộ sang đường nhất là người khiếm thị, khiếm thính hoặc

khuyết tật người ta còn sử dụng thiết bị cảm biến thụ động hoặc nút ấn. Thiết bị nút ấn

dành cho người đi bộ sang đường bao gồm nút ấn, đèn nhấp nháy đặt chung trên một cột

ở vị trí thuận lợi trên vỉa hè ngay vị trí bắt đầu dành cho người đi bộ sang đường. Thiết bị

nút ấn còn trang bị bộ phận phát âm thanh để báo nơi đặt thiết bị nút ấn, âm thanh dễ

nhận biết có chu kỳ 0,15 giây và lặp lại sau 1 giây, âm thanh có thể nghe thấy từ cự ly 1,8

m đến 3,7 m và âm lượng không thấp hơn 5 dB nhưng không cao hơn 70 dB và sẽ bị vô

hiệu hóa khi chu kỳ đèn nhấp nháy kết thúc. Khi đặt thiết bị nút ấn phải khảo sát thực địa

để bố trí phù hợp.

- Sử dụng đèn tín hiệu có đường kính 300 mm ở những đường có tốc V85 từ 60

km/h trở lên và ở nơi thường xuyên không có người điều khiển giao thông, nơi có nhiều

người già tham gia giao thông;

- Đèn tín hiệu phải nhìn thấy từ xa và không nhỏ hơn khoảng cách quy định trong

bảng A.1:

Bảng A.1 - Khoảng cách tối thiểu nhìn thấy đèn tín hiệu

- Những nơi đặt đèn có độ sáng của thiên nhiên sau đèn gây khó nhận biết của

người điều khiển phương tiện thì cần nghiên cứu tạo nền sau đèn để trợ giúp nhận biết

cho người điều khiển phương tiện;

- Do người điều khiển phương tiện tập trung quan sát phía trước để điều khiển

phương tiện, vì vậy, khi đặt đèn tín hiệu hoặc các báo hiệu giao thông trên lề, hè cần xác

định vùng quan sát hiệu quả. Cách xác định như sau: mở một góc 40° từ vị trí mắt người

lái đối xứng qua trục mắt tạo thành vùng nhìn rõ của người lái. Cũng cần chú ý khả năng

quan sát được đèn của các xe phía sau các xe lớn hoặc người tham gia giao thông bị

ngược ánh nắng mặt trời.

79

Phụ lục B

Ý NGHĨA - SỬ DỤNG BIỂN BÁO CẤM

B.1

Biển số P.101 "Đường cấm"

a) Để báo đường cấm các loại phương tiện đi lại cả hai hướng, trừ các xe được ưu

tiên theo quy định, đặt biển số P.101 "Đường cấm".

b) Nếu đường cấm vì lý do đường, cầu bị tắc thì biển cấm đặt ở giữa phần xe chạy

kèm theo có hàng rào chắn ngang trước phần xe chạy như quy định ở Điều 77, các xe

được ưu tiên cũng không được phép đi vào.

c) Nếu đường cấm cả người đi bộ, đặt thêm biển số P.112 "Cấm người đi bộ" (ở

trong khu đông dân cư) hoặc kéo dài hàng rào chắn ngang suốt cả nền đường (ở ngoài

khu đông dân cư).

d) Nếu đường cấm vì những lý do khác nhưng cầu, đường vẫn sử dụng được thì

biển đặt ở giữa đường nhưng không đặt hàng rào chắn.

e) Nếu phần xe chạy quá hẹp, biển đặt ở giữa phần xe chạy sẽ làm cản trở những

xe được phép ra vào đường cấm thì đặt biển ở mép phần xe chạy.

Hình B.1 - Biển số P.101

B.2

Biển số P.102 "Cấm đi ngược chiều"

a) Để báo đường cấm các loại xe (cơ giới và thô sơ) đi vào theo chiều đặt biển, trừ

các xe được ưu tiên theo quy định, đặt biển số P.102 "Cấm đi ngược chiều". Người đi bộ

được phép đi trên vỉa hè hoặc lề đường.

b) Chiều đi ngược lại với chiều đặt biển P.102 là lối đi thuận chiều, các loại xe được

phép đi do đó phải đặt biển chỉ dẫn số I.407a hoặc đặt biển số R.302 a, hoặc R.302 b ở

đầu dải phân cách.

Hình B.2 - Biển số P.102

B.3

Biển số P.103a "Cấm xe ô tô", Biển số P.103b và P.103c "Cấm xe ô tô rẽ

phải" và "Cấm xe ô tô rẽ trái"

a) Để báo đường cấm các loại xe cơ giới kể cả xe máy 3 bánh có thùng đi qua, tr ừ

xe máy 2 bánh, xe gắn máy và các xe được ưu tiên theo quy định, đặt biển số P.103a

"Cấm xe ô tô".

Nếu đường cấm vì lý do đường, cầu bị yếu, có thể đặt hàng rào chắn hay chướng

ngại vật trong phần đường xe chạy.

80

b) Để báo đường cấm các loại xe cơ giới kể cả xe máy 3 bánh có thùng rẽ phải hay

rẽ trái, trừ xe máy 2 bánh, xe gắn máy và các xe được ưu tiên theo quy định, đặt biển số

P.103b "Cấm xe ô tô rẽ phải" hay biển số P.103c "Cấm xe ô tô rẽ trái".

a) Biển số P.103a

b) Biển số P.103b

c) Biển số P.103c

Hình B.3 - Biển số P.103

B.4

Biển số P.104 "Cấm xe máy"

Để báo đường cấm các loại xe máy, trừ các xe được ưu tiên theo quy định, đặt

biển số P.104 "Cấm xe máy". Biển không có giá trị cấm những người dắt xe máy.

Hình B.4 - Biển số P.104

B.5

Biển số P.105 "Cấm xe ô tô và xe máy"

Để báo đường cấm các loại xe cơ giới và xe máy đi qua trừ các xe được ưu tiên

theo quy định, đặt biển số P.105 "Cấm xe ô tô và xe máy".

Hình B.5 - Biển số P.105

B.6

Biển số P.106 (a,b) "Cấm xe ô tô tải" và Biển số P.106c "Cấm các xe

chở hàng nguy hiểm”

a) Để báo đường cấm các loại xe ô tô tải trừ các xe được ưu tiên theo quy định, đặt

biển số P.106a "Cấm xe ô tô tải". Biển có hiệu lực cấm đối với cả máy kéo và các xe máy

chuyên dùng đi vào đoạn đường đặt biển số P.106a.

b) Để báo đường cấm các loại xe ô tô tải có khối lượng chuyên chở (theo Giấy

chứng nhận kiểm định an toàn kỹ thuật và bảo vệ môi trường phương tiện giao thông cơ

giới đường bộ) lớn hơn một giá trị nhất định, đặt biển số P.106b. Biển có hiệu lực cấm các

xe ô tô tải có khối lượng chuyên chở (xác định theo Giấy chứng nhận kiểm định an toàn

kỹ thuật và bảo vệ môi trường phương tiện giao thông cơ giới đường bộ) lớn hơn giá trị

chữ số ghi trong biển (chữ số tấn ghi bằng màu trắng trên hình vẽ xe). Biển có hiệu lực

cấm đối với cả máy kéo và các xe máy chuyên dùng đi vào đoạn đường đặt biển.

81

c) Để báo đường cấm các xe chở hàng nguy hiểm, đặt biển số P.106c.

a) Biển số P.106a

b) Biển số P.106b

c) Biển số P.106c

Hình B.6 - Biển số P.106

B.7

Biển số P.107 "Cấm xe ô tô khách và xe ô tô tải"

Để báo đường cấm xe ô tô chở khách và các loại xe ô tô tải kể cả các loại máy kéo

và xe máy chuyên dùng đi qua trừ các xe được ưu tiên theo quy định, đặt biển số P.107

"Cấm xe ô tô khách và xe ô tô tải".

Hình B.7 - Biển số P.107

B.7a

Biển số P.107a "Cấm xe ô tô khách"

a) Để báo đường cấm ô tô chở khách đi qua trừ các xe ưu tiên theo quy định, đặt

biển số P.107a “Cấm xe ô tô khách”. Biển này không cấm xe buýt.

b) Trường hợp cấm xe khách theo số chỗ ngồi thì sử dụng biển phụ ghi số chỗ ngồi

đối với các xe cần cấm hoặc ghi số chỗ ngồi vào biểu tượng xe bằng chữ trắng.

Hình B.7a - Biển số P.107a

B.7b

Biển số P.107b "Cấm xe ô tô taxi"

Để báo đường cấm xe ô tô taxi đi lại, đặt biển số P.107b “Cấm xe ô tô taxi”. Trường

hợp cấm xe ô tô taxi theo giờ thì đặt biển phụ ghi giờ cấm.

Hình B.7b - Biển số P.107b

82

B.8

Biển số P.108 " Cấm xe kéo rơ-moóc"

Để báo đường cấm các loại xe cơ giới kéo theo rơ-moóc kể cả xe máy, máy kéo, ô

tô khách kéo theo rơ-moóc đi lại, trừ loại ô tô sơ-mi rơ-moóc và các xe được ưu tiên (có

kéo theo rơ-moóc) theo quy định, đặt biển số P.108 "Cấm xe ô tô, máy kéo kéo rơ-moóc".

.

Hình B.8 - Biển số P.108

B.8a

Biển số P.108a "Cấm xe sơ-mi rơ-moóc"

Để báo đường cấm các loại xe sơ-mi rơ-moóc và các xe kéo rơ- moóc trừ các xe

được ưu tiên (có dạng xe sơ-mi rơ-moóc hoặc có kéo theo rơ-moóc) theo quy định, đặt

biển số P.108a "Cấm xe sơ-mi rơ-moóc".

Hình B.8a - Biển số P.108a

B.9

Biển số P.109 "Cấm máy kéo"

Để báo đường cấm các loại máy kéo, kể cả máy kéo bánh hơi và bánh xích đi qua,

đặt biển số P.109 "Cấm máy kéo".

Hình B.9 - Biển số P.109

B.10 Biển số P.110a "Cấm xe đạp" và Biển số P.110b "Cấm xe đạp thồ"

a) Để báo đường cấm xe đạp đi qua, đặt biển số P.110a "Cấm xe đạp". Biển không

có giá trị cấm những người dắt xe đạp.

b) Để báo đường cấm xe đạp thồ đi qua, đặt biển số P.110b "Cấm xe đạp thồ".

Biển này không cấm người dắt loại xe này.

a) Biển số P.110a

b) Biển số P.110b

Hình B.10 - Biển số P.110

83

B.11

Biển số P.111a "Cấm xe gắn máy", biển số P.111 (b,c) "Cấm xe ba bánh

loại có động cơ" và biển số P.111d "Cấm xe ba bánh loại không có động cơ"

a) Để báo đường cấm xe gắn máy đi qua, đặt biển số P.111a "Cấm xe gắn máy".

Biển không có giá trị đối với xe đạp.

b) Để báo đường cấm xe ba bánh loại có động cơ như xe lam, xe xích lô máy, xe

lôi máy, v.v... đặt biển số P.111b hoặc P.111c "Cấm xe ba bánh loại có động cơ".

c) Để báo đường cấm xe ba bánh loại không có động cơ như xe xích lô, xe lôi đạp,

v.v... đặt biển số P.111d "Cấm xe ba bánh loại không có động cơ".

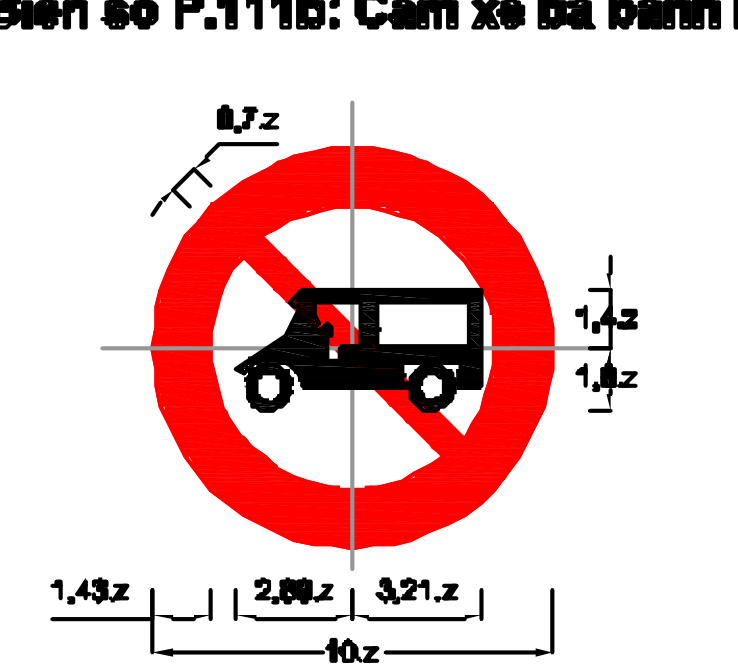

a) Biển số P.111a b) Biển số P.111b c) Biển số P.111c d) Biển số P.111d

Hình B.11 - Biển số P.111

B.12 Biển số P.112 "Cấm người đi bộ"

Để báo đường cấm người đi bộ qua lại, đặt biển số P.112 "Cấm người đi bộ".

Hình B.12 - Biển số P.112

B.13 Biển số P.113 "Cấm xe người kéo, đẩy"

Để báo đường cấm xe thô sơ, chuyển động do người kéo, đẩy đi qua, đặt biển số

P.113 "Cấm xe người kéo, đẩy". Biển không có giá trị cấm những xe nôi của trẻ em và

phương tiện chuyên dùng để đi lại của những người khuyết tật.

Hình B.13 - Biển số P.113

B.14 Biển số P.114 "Cấm xe vật nuôi kéo"

Để báo đường cấm súc vật vận tải hàng hóa hoặc hành khách dù kéo xe hay chở

trên lưng đi qua, đặt biển số P.114 "Cấm xe vật nuôi kéo".

Hình B.14 - Biển số P.114

84

B.15

Biển số P.115 "Hạn chế trọng tải toàn bộ xe"

Để báo đường cấm các xe (cơ giới và thô sơ) kể cả các xe được ưu tiên theo quy

định, có trọng tải toàn bộ xe (trọng tải bản thân xe cộng với khối lượng người, hành lý và

hàng hóa xếp trên xe) vượt quá trị số ghi trên biển đi qua, đặt biển số P.115 "Hạn chế

trọng tải toàn bộ xe".

Hình B.15 - Biển số P.115

B.16

Biển số P.116 "Hạn chế tải trọng trên trục xe"

Để báo đường cấm các xe (cơ giới và thô sơ) kể cả các xe được ưu tiên theo quy

định, có trọng tải toàn bộ xe (cả xe và hàng) phân bổ trên một trục bất kỳ của xe (tải trọng

trục xe) vượt quá trị số ghi trên biển đi qua, đặt biển số P.116 "Hạn chế tải trọng trên trục

xe".

Hình B.16 - Biển số P.116

B.17 Biển số P.117 "Hạn chế chiều cao"

a) Để báo hạn chế chiều cao của xe, đặt biển số P.117 "Hạn chế chiều cao".

b) Biển số P.117 có hiệu lực cấm các xe (cơ giới và thô sơ) có chiều cao vượt quá

trị số ghi trên biển đi qua, kể cả các xe được ưu tiên theo quy định (chiều cao tính từ mặt

đường, mặt cầu đến điểm cao nhất của xe hoặc hàng).

c) Trị số ghi trên biển là khoảng cách từ điểm cao nhất của mặt đường đến điểm

thấp nhất của chướng ngại vật vượt trên đường (chiều cao tĩnh không) trừ đi 0,5 m. Cho

phép làm tròn số đến 0,1 m theo hướng điều chỉnh tăng (ví dụ: chiều cao thực là 4,65 m;

trị số ghi trên biển là: 4,65 - 0,5 = 4,15 làm tròn = 4,2 m).

d) Tất cả những vị trí trên đường có chiều cao tĩnh không dưới 4,75 m, đặt biển số

P.117 và biển số W.239b. Trường hợp các vị trí có chiều cao tĩnh không từ 4,75 m đến

5,5 m và các vị trí tĩnh không giới hạn trên đường dân sinh (cống, hầm chui dân sinh, ...),

chỉ cần đặt biển số W.239b để cảnh báo chiều cao tĩnh không thực tế của các điểm bị hạn

chế. Đối với các vị trí có chiều cao tĩnh không tr ên 5,5 m, không cần đặt biển báo.

Hình B.17 - Biển số P.117

85

B.18 Biển số P.118 "Hạn chế chiều ngang xe"

a) Để báo hạn chế chiều ngang của xe, đặt biển số P.118 "Hạn chế chiều ngang xe".

b) Biển số P.118 có hiệu lực cấm các xe (cơ giới và thô sơ) kể cả các xe được ưu

tiên theo quy định có chiều ngang (kể cả xe và hàng hóa) vượt quá trị số ghi trên biển đi

qua.

c) Số ghi trên biển là khoảng cách theo chiều ngang ở trạng thái tĩnh nhỏ nhất của

vật chướng ngại trên đường trừ đi 0,4 m.

d) Những vị trí trên đường có chướng ngại vật mà khoảng cách theo chiều ngang ở

trạng thái tĩnh nhỏ hơn 3,2 m, đặt biển số P.118.

Hình B.18 - Biển số P.118

B.19

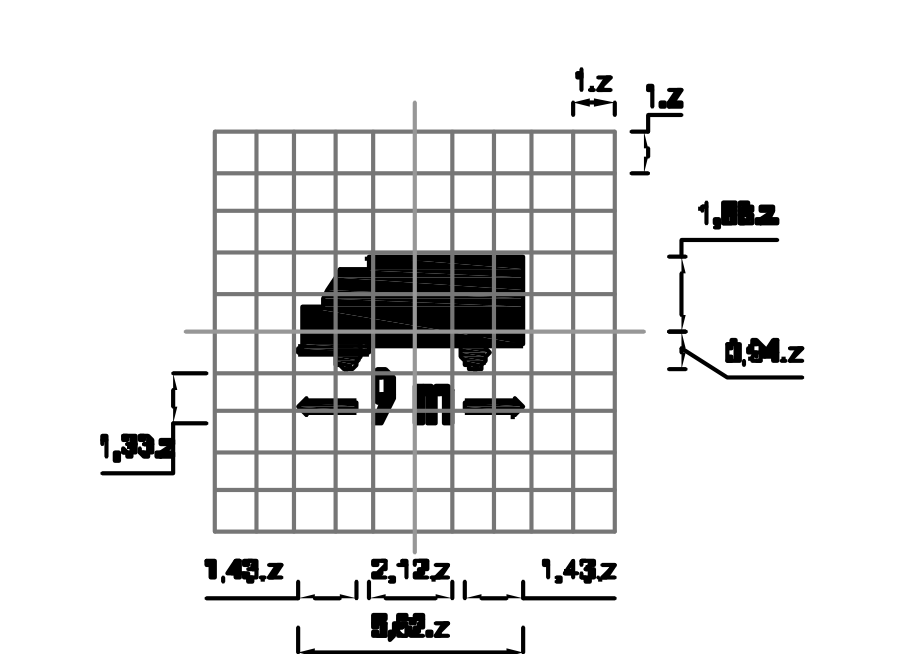

Biển số P.119 "Hạn chế chiều dài xe"

a) Để báo đường cấm các loại xe (cơ giới và thô sơ) kể cả các xe được ưu tiên

theo quy định, có độ dài toàn bộ kể cả xe và hàng lớn hơn trị số ghi trên biển đi qua, đặt

biển số P.119 "Hạn chế chiều dài xe".

b) Trị số ghi trên biển là chỉ độ dài cho phép lớn nhất tính bằng mét đối với xe đơn

chiếc nhằm ngăn ngừa khả năng gây ách tắc giao thông.

c) Biển được đặt ở những đoạn đường có bán kính đường cong nằm nhỏ, đèo dốc

quanh co hoặc ở những đoạn đường mà xe có chiều dài lớn, gây nguy hiểm.

Hình B.19 - Biển số P.119

B.20 Biển số P.120 "Hạn chế chiều dài xe cơ giới kéo theo rơ-moóc hoặc sơ-mi rơ-

moóc"

a) Để báo đường cấm các loại xe cơ giới kéo theo moóc kể cả ô tô sơ-mi-rơ-moóc

và các loại xe được ưu tiên kéo moóc theo quy định, có độ dài toàn bộ kể cả xe, moóc và

hàng lớn hơn trị số ghi trên biển đi qua, đặt biển số P.120 "Hạn chế chiều dài xe cơ giới

kéo theo rơ-moóc hoặc sơ-mi rơ moóc".

b) Trị số ghi trên biển là chỉ độ dài cho phép lớn nhất tính bằng mét đối với toàn bộ

chiều dài đoàn xe kể cả hàng.

Hình B.20 - Biển số P.120

86

B.21 Biển số P.121 "Cự ly tối thiểu giữa hai xe"

a) Để báo xe ô tô phải đi cách nhau một khoảng tối thiểu, đặt biển số P.121 "Cự ly

tối thiểu giữa hai xe".

b) Số ghi trên biển cho biết khoảng cách tối thiểu tính bằng mét. Biển có hiệu lực

cấm các xe ô tô kể cả xe được ưu tiên theo quy định đi cách nhau một cự ly nhỏ hơn trị số

ghi trên biển báo.

c) Chiều dài có hiệu lực của biển số P.121 được báo bằng biển số S.501 "Phạm vi

tác dụng của biển" đặt dưới biển chính (hoặc từ vị trí đặt biển đến vị trí đặt biển số P.135

"Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển cấm khác hết tác dụng).

Hình B.21 - Biển số P.121

B.23

Biển số P.123a "Cấm rẽ trái" và Biển số P.123b "Cấm rẽ phải"

a) Để báo cấm rẽ trái hoặc rẽ phải (theo hướng mũi tên chỉ) ở những vị trí đường

giao nhau, đặt biển số P.123a "Cấm rẽ trái" hoặc biển số P.123b "Cấm rẽ phải". Biển

không có giá trị cấm quay đầu xe.

b) Biển có hiệu lực cấm các loại xe (cơ giới và thô sơ) rẽ sang phía trái hoặc phía

phải trừ các xe được ưu tiên theo quy định.

c) Trước khi đặt biển cấm rẽ, có thể đặt biển chỉ dẫn hướng đi thích hợp.

a) Biển số P.123a

b) Biển số P.123b

Hình B.23 - Biển số P.123

B.24 Biển số P.124 (a,b) "Cấm quay đầu xe", biển số P.124c "Cấm rẽ trái và

quay đầu xe”, biển số P.124d "Cấm rẽ phải và quay đầu xe”, biển số P.124e "Cấm ô

tô rẽ trái và quay đầu xe” và biển số P.124f "Cấm ô tô rẽ phải và quay đầu xe”

a) Để báo cấm các loại xe quay đầu (theo kiểu chữ U), đặt biển số P.124a "Cấm

quay đầu xe". Chiều mũi tên phù hợp với chiều cấm quay đầu xe.

b) Để báo cấm xe ô tô quay đầu (theo kiểu chữ U), đặt biển số P.124b "Cấm ô tô

quay đầu xe". Chiều mũi tên phù hợp với chiều cấm xe ô tô quay đầu.

c) Để báo cấm các loại xe rẽ trái đồng thời cấm quay đầu, đặt biển số P.124c “Cấm

rẽ trái và quay đầu xe”.

d) Để báo cấm các loại xe rẽ phải đồng thời cấm quay đầu, đặt biển số P.124d

“Cấm rẽ phải và quay đầu xe”.

e) Để báo cấm xe ô tô rẽ trái và đồng thời cấm quay đầu, đặt biển số P.124e “Cấm

ô tô rẽ trái và quay đầu xe”.

87

f) Để báo cấm xe ô tô rẽ phải và đồng thời cấm quay đầu, đặt biển số P.124f “Cấm

ô tô rẽ phải và quay đầu xe”.

g) Biển số P.124a có hiệu lực cấm các loại xe (cơ giới và thô sơ) và biển số P.124b

có hiệu lực cấm xe ô tô và xe máy 3 bánh (side car) quay đầu (theo kiểu chữ U) trừ các xe

được ưu tiên theo quy định.

Biển không có giá trị cấm rẽ trái để đi sang hướng đường khác.

h) Nếu đặt biển "Cấm quay đầu xe" hay biển "Cấm ô tô quay đầu xe" ở một đoạn

đường không phải là nơi đường giao nhau thì vị trí bắt đầu cấm, dùng biển số S.503d

"Hướng tác dụng của biển" đặt bên dưới biển chính.

hoặc

hoặc

a) Biển số P.124a

b) Biển số P.124b

c) Biển số P.124c

d) Biển số P.124d e) Biển số P.124e f) Biển số P.124f

Hình B.24 - Biển số P.124

B.25 Biển số P.125 "Cấm vượt"

a) Để báo cấm các loại xe cơ giới vượt nhau, đặt biển số P.125 "Cấm vượt".

b) Biển có hiệu lực cấm tất cả các loại xe cơ giới vượt nhau (kể cả xe được ưu tiên

theo quy định) nhưng được phép vượt xe máy 2 bánh, xe gắn máy.

c) Biển hết hiệu lực cấm khi có biển số P.133 "Hết cấm vượt" hoặc đến vị trí đặt

biển số P.135 "Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển cấm khác hết tác

dụng.

Hình B.25 - Biển số P.125

B.26

Biển số P.126 "Cấm xe ô tô tải vượt"

a) Để báo cấm các loại ô tô tải vượt xe cơ giới khác, đặt biển số P.126 "Cấm xe ô

tô tải vượt".

b) Biển có hiệu lực cấm các loại ô tô tải có khối lượng chuyên chở (theo Giấy

chứng nhận kiểm định an toàn kỹ thuật và bảo vệ môi trường phương tiện giao thông cơ

88

giới đường bộ) lớn hơn 3.500 kg kể cả các xe được ưu tiên theo quy định vượt xe cơ giới

khác. Được phép vượt xe máy 2 bánh, xe gắn máy.

c) Biển không có giá trị cấm các loại xe cơ giới khác vượt nhau và vượt ô tô tải.

d) Biển hết hiệu lực cấm khi có biển số DP.133 "Hết cấm vượt" hoặc đến vị trí đặt

biển số DP.135 "Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển cấm khác hết tác

dụng.

Hình B.26 - Biển số P.126

B.27 Biển số P.127 "Tốc độ tối đa cho phép"

a) Để báo tốc độ tối đa cho phép các xe cơ giới chạy, đặt biển số P.127 "Tốc độ tối

đa cho phép";

b) Biển có hiệu lực cấm các loại xe cơ giới chạy với tốc độ tối đa vượt quá trị số ghi

trên biển trừ các xe được ưu tiên theo quy định. Người điều khiển phương tiện căn cứ vào

điều kiện cụ thể khác như khí hậu thời tiết tình trạng mặt đường, tình hình giao thông,

phương tiện, điều kiện sức khỏe để điều khiển phương tiện với tốc độ phù hợp, an toàn

và không quá giá trị ghi trên biển;

c) Số ghi trên biển tốc độ tối đa cho phép tính bằng km/h và tùy theo tiêu chuẩn kỹ

thuật hoặc điều kiện khai thác thực tế của đường mà quy định cho phù hợp. Khi không có

các nghiên cứu cụ thể, có thể tham khảo toán đồ trên Hình B.27a để xác định giá trị tốc độ

tối đa cho phép cho từng hướng đường;

d) Không sử dụng biển số P.127 một cách tràn lan khi không có nghiên cứu cụ thể;

e) Trong trường hợp chuyển tiếp từ giá trị tốc độ lớn xuống giá trị tốc độ nhỏ mà sự

chênh lệch giữa hai giá trị tốc độ này lớn thì nên đặt biển tốc độ tối đa trung gian. Đoạn

chuyển tiếp trung gian được quy định là không nhỏ hơn 250 m cho việc chuyển tiếp từ tốc

độ 120 km/h xuống 100 km/h; 200 m cho cho việc chuyển tiếp từ tốc độ 100 km/h xuống

80 km/h; 150 m cho việc chuyển tiếp từ tốc độ 80 km/h xuống 60 km/h; 180 m cho việc

chuyển tiếp từ tốc độ 90 km/h xuống 60 km/h hoặc từ tốc độ 80 km/h xuống 50 km/h;

89

Hình B.27a - Toán đồ xác định tốc độ hạn chế tối đa theo tầm nhìn xe chạy và

độ dốc dọc đường (sử dụng để tham khảo)

g) Trường hợp đường qua cầu tạm, cầu yếu, qua cầu phao, đường vào phà, trạm

kiểm tra giao thông, qua hầm, qua trạm thu phí, Công trình kiểm soát tải trọng xe, thì tuỳ

theo yêu cầu kỹ thuật để quy định tốc độ tối đa cho phép.

h) Trường hợp đường qua công trường đang thi công sử dụng biển cảnh báo công

trường, trường hợp cần thiết thì sử dụng biển hạn chế tốc độ tối đa cho phép tạm thời.

Hết phạm vi công trường cần có biển báo hết cấm. Khi công trường hoàn thành hoặc

ngừng thi công, phải tháo bỏ biển báo cấm tạm thời ngay sau khi khôi phục lại giao thông

bình thường;

i) Khi sử dụng biển số P.127 tại các đoạn nhập làn và tách làn của các vị trí ra và

vào đường ô tô, để chỉ rõ hiệu lực của biển chỉ có tác dụng cho các xe nhập làn và tách

làn tại vị trí này, sử dụng kèm biển số S.509, trên biển ghi chữ “Lối vào” hoặc “Lối ra”

tương ứng.

Hình B.27b - Biển số P.127

90

B.27a Biển số P.127a "Tốc độ tối đa cho phép về ban đêm"

a) Khi cần quy định tốc độ tối đa về ban đêm cho các phương tiện, đặt biển số

P.127a “Tốc độ tối đa cho phép về ban đêm”.

Áp dụng biển số P.127a cho một số trường hợp qua khu đông dân cư vào ban đêm

nhằm mục đích nâng cao tốc độ vận hành khi đường ít xe chạy. Biển chỉ có hiệu lực trong

thời gian ghi trên biển và trong phạm vi từ vị trí đặt biển đến vị trí biển số R.421 “Hết khu

đông dân cư”. Biển được đặt sau vị trí biển số R.420 “Bắt đầu khu đông dân cư”.

b) Số ghi trên biển tốc độ tối đa cho phép lớn nhất về ban đêm tính bằng km/h và

không lớn hơn 80 km/h. Người tham gia giao thông về ban đêm không được vượt quá giá

trị tốc độ ghi trên biển trừ một số trường hợp ưu tiên được quy định. Trong phạm vi hiệu

lực của biển số P.127a “Tốc độ tối đa cho phép về ban đêm”, nếu gặp biển số P.127 “Tốc

độ tối đa cho phép” thì người lái phải tuân thủ theo giá trị tốc độ tối đa quy định ghi trên

biển số P.127.

Hình B.27c - Biển số P.127a

B.27b Biển số P.127b "Biển ghép tốc độ tối đa cho phép trên từng làn

đường"

a) Khi quy định tốc độ tối đa cho phép trên từng làn đường, nếu chỉ sử dụng biển

đặt bên đường hoặc trên cột cần vươn hay giá long môn, sử dụng biển số P.127b. Xe

chạy trên làn nào phải tuân thủ tốc độ tối đa cho phép trên làn đường đó.

b) Biển số P.127b là biển hình chữ nhật nền màu xanh, trên đó thể hiện tốc độ tối

đa trên các làn đường. Biển đặt bên đường hoặc treo trên giá long môn, cột cần vươn.

Hình B.27d - Biển số P.127b

B.27c Biển số P.127c "Biển ghép tốc độ tối đa cho phép theo phương tiện,

trên từng làn đường"

91

a) Khi quy định tốc độ tối đa cho phép theo phương tiện trên từng làn đường, sử

dụng biển số P.127c. Các loại phương tiện phải đi đúng làn đường và tuân thủ tốc độ tối

đa cho phép trên làn đường đó.

b) Biển số P.127c là biển hình chữ nhật nền màu xanh, trên đó thể hiện tốc độ tối

đa trên các làn đường. Biển đặt bên đường hoặc treo trên cột cần vươn hay giá long môn.

Biểu tượng trên biển có thể thay đổi theo điều kiện sử dụng thực tế.

Hình B.27e - Biển số P.127c

B.27d Biển số DP.127 "Biển hết tốc độ tối đa cho phép theo biển ghép"

a) Đến hết đoạn đường tốc độ tối đa cho phép theo biển ghép số P.127b, P.127c,

đặt biển số DP.127 “Biển hết tốc độ tối đa cho phép theo biển ghép” tương ứng với các

phương án tổ chức giao thông. Trường hợp "Hết tất cả các lệnh cấm" đặt biển số DP.135.

b) Biển có giá trị báo cho người tham gia giao thông biết hiệu lực của biển số

P.127(b,c) hết tác dụng. Kể từ biển này, các xe được phép chạy với tốc độ tối đa đã quy

định trong Luật Đường bộ và Luật Trật tự, an toàn giao thông đường bộ.

Biển số DP.127a

Biển số DP.127b

92

Biển số DP.127c

Hình B.27d - Biển số DP.127

B.28

Biển số P.128 "Cấm sử dụng còi"

a) Để báo cấm các loại xe sử dụng còi, đặt biển số P.128 "Cấm sử dụng còi".

b) Chiều dài có hiệu lực của biển cấm sử dụng còi được báo bằng biển số S.501

"Phạm vi tác dụng của biển" đặt dưới biển chính (hoặc từ vị trí đặt biển đến vị trí đặt biển

số DP.135 "Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển cấm khác hết tác dụng).

Hình B.28 - Biển số P.128

B.29

Biển số P.129 "Kiểm tra"

Để báo nơi đặt trạm kiểm tra; các loại phương tiện vận tải qua đó phải dừng lại để

làm thủ tục kiểm tra, kiểm soát theo quy định, đặt biển số P.129 “Kiểm tra”.

Hình B.29 - Biển số P.129

B.30 Biển số P.130 "Cấm dừng xe và đỗ xe"

a) Để báo nơi cấm dừng xe và đỗ xe, đặt biển số P.130 "Cấm dừng xe và đỗ xe".

Biển có hiệu lực cấm các loại xe cơ giới dừng và đỗ ở phía đường có đặt biển trừ

các xe được ưu tiên theo quy định. Đối với các loại xe ô tô buýt chạy theo hành trình quy

định được hướng dẫn vị trí dừng thích hợp.

b) Hiệu lực cấm của biển bắt đầu từ vị trí đặt biển đến nơi đường giao nhau hoặc

đến vị trí quy định đỗ xe, dừng xe (hoặc đến vị trí đặt biển số DP.135 "Hết tất cả các lệnh

cấm" nếu đồng thời có nhiều biển cấm khác hết tác dụng). Nếu cần thể hiện đặc biệt thì vị

93

trí bắt đầu cấm phải dùng biển số S.503f và vị trí kết thúc, dùng biển số S.503d "Hướng

tác dụng của biển" đặt bên dưới biển chính.

c) Trong trường hợp chỉ cấm dừng, đỗ xe vào thời gian nhất định thì dùng biển số

S.508 (a, b).

d) Trong phạm vi có hiệu lực của biển, nếu có chỗ mở dải phân cách cho phép xe

quay đầu thì cần đặt thêm biển số P.130 nhắc lại.

Hình B.30 - Biển số P.130

B.31 Biển số P.131 (a,b,c) "Cấm đỗ xe"

a) Để báo nơi cấm đỗ xe trừ các xe được ưu tiên theo quy định, đặt biển số P.131

(a,b,c) "Cấm đỗ xe".

Biển số P.131a có hiệu lực cấm các loại xe cơ giới đỗ ở phía đường có đặt biển.

Biển số P.131b có hiệu lực cấm các loại xe cơ giới đỗ ở phía đường có đặt biển

vào những ngày lẻ và biển số P.131c vào những ngày chẵn.

b) Hiệu lực cấm và thời gian cấm đỗ xe áp dụng theo quy định tại điểm b, c mục

B.30 đối với biển số P.130.

c) Trong phạm vi có hiệu lực của biển, nếu có chỗ mở dải phân cách cho phép xe

quay đầu thì cần đặt thêm biển nhắc lại.

a) Biển số P.131a

b) Biển số P.131b

c) Biển số P.131c

Hình B.31 - Biển số P.131

B.32 Biển số P.132 "Nhường đường cho xe cơ giới đi ngược chiều qua

đường hẹp"

a) Để báo các loại xe (cơ giới và thô sơ) kể cả các xe được ưu tiên theo quy định

khi thấy biển số P.132 phải nhường đường cho các loại xe cơ giới đang đi theo hướng

ngược lại qua các đoạn đường hẹp hoặc cầu hẹp, đặt biển số P.132 "Nhường đường cho

xe cơ giới đi ngược chiều qua đường hẹp".

b) Biển có hiệu lực đối với các loại xe cơ giới và thô sơ kể cả xe được ưu tiên theo

quy định khi đi vào các đoạn đường hẹp có đặt biển số P.132 và trên hướng ngược lại

đang có các loại xe cơ giới đi tới thì phải dừng lại ở vị trí thích hợp để nhường đường.

94

Hình B.32 - Biển số P.132

B.33 Biển số DP.133 "Hết cấm vượt"

Để báo hết đoạn đường cấm vượt, đặt biển số DP.133 "Hết cấm vượt" (hoặc đặt

biển số DP.135 "Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển cấm khác hết tác

dụng).

Biển có tác dụng báo cho người tham gia giao thông biết hiệu lực của các biển số

P.125 và biển số P.126 hết tác dụng. Các xe cơ giới được phép vượt nhau nhưng phải

theo quy định về điều kiện cho phép vượt nhau.

Hình B.33 - Biển số DP.133

B.34 Biển số DP.134 "Hết tốc độ tối đa cho phép"

a) Đến hết đoạn đường tốc độ tối đa, đặt biển số DP.134 "Hết tốc độ tối đa cho

phép" (hoặc đặt biển số DP.135 "Hết tất cả các lệnh cấm" nếu đồng thời có nhiều biển

cấm khác hết tác dụng).

b) Biển có giá trị báo cho người tham gia giao thông biết hiệu lực của biển số P.127

hết tác dụng. Kể từ biển này, các xe được phép chạy với tốc độ tối đa đã quy định trong

Luật Đường bộ và Luật Trật tự, An toàn giao thông đường bộ.

Hình B.34 - Biển số DP.134

B.35 Biển số DP.135 "Hết tất cả các lệnh cấm"

a) Đến hết đoạn đường mà nhiều biển báo cấm cùng hết hiệu lực, đặt biển số

DP.135 "Hết tất cả các lệnh cấm".

b) Biển có giá trị báo cho người tham gia giao thông biết hiệu lực của biển số P.121

và nhiều biển cấm khác từ biển số P.125 đến biển số P.131 (a,b,c) được đặt trước đó

cùng hết tác dụng.

95

Hình B.35 - Biển số DP.135

B.36 Biển số P.136 "Cấm đi thẳng"

Đường ở phía trước cấm tất cả các loại xe (trừ xe ưu tiên theo qui định) đi thẳng,

đặt biển số P.136 "Cấm đi thẳng". Biển được đặt ở vị trí ngay trước nút giao của đường

cấm đi thẳng. Nếu có quy định cấm về thời gian và loại xe thì sử dụng biển báo phụ thời

gian hoặc hình vẽ loại xe cấm.

Hình B.36 - Biển số P.136

B.37

Biển số P.137 "Cấm rẽ trái, rẽ phải"

Các ngả đường phía trước cấm tất cả các loại xe (trừ xe ưu tiên theo qui định) rẽ

trái hay rẽ phải, đặt biển số P.137 "Cấm rẽ trái, rẽ phải". Biển được đặt ở vị trí ngay trước

nút giao của đường cấm rẽ phải, rẽ trái. Nếu có quy định cấm về thời gian hoặc loại xe thì

sử dụng biển báo phụ thời gian hoặc hình vẽ loại xe cấm.

- Vạch chéo màu đỏ đè lên mũi tên màu đen

Hình B.37 - Biển số P.137

B.38 Biển số P.138 "Cấm đi thẳng, rẽ trái"

Biểu thị đường qua nút giao cấm tất cả các loại xe (trừ xe ưu tiên theo qui định) đi

thẳng, rẽ trái, đặt biển số P.138 "Cấm đi thẳng, rẽ trái"; biển đặt ở vị trí ngay trước nút

giao. Nếu có quy định cấm về thời gian hoặc loại xe thì sử dụng biển báo phụ thời gian

hoặc hình vẽ loại xe cấm.

Hình B.38 - Biển số P.138

B.39 Biển số P.139"Cấm đi thẳng, rẽ phải"

96

Biểu thị đường qua nút giao cấm tất cả các loại xe (trừ xe ưu tiên theo qui định) đi

thẳng, rẽ phải, đặt biển số P.139 "Cấm đi thẳng, rẽ phải"; biển đặt ở vị trí ngay trước nút

giao. Nếu có quy định cấm về thời gian hoặc loại xe thì sử dụng biển báo phụ thời gian

hoặc hình vẽ loại xe cấm.

Hình B.39 - Biển số P.139

B.40 Biển số P.140 "Cấm xe công nông và các loại xe tương tự"

Để báo đường cấm xe công nông, đặt biển số 140 “Cấm xe công nông và các loại

xe tương tự”.

Hình B.40 - Biển số P.140

97

Phụ lục C

Ý NGHĨA - SỬ DỤNG BIỂN BÁO NGUY HIỂM VÀ CẢNH BÁO

C.1

Biển số W.201 (a,b) "Chỗ ngoặt nguy hiểm"

a) Để báo trước sắp đến một chỗ ngoặt nguy hiểm, đặt biển số W.201 (a,b):

- Biển số W.201a chỗ ngoặt nguy hiểm vòng bên trái;

- Biển số W.201b chỗ ngoặt nguy hiểm vòng bên phải.

b) Chỗ ngoặt nguy hiểm là vị trí đường cong như sau:

- Ở vùng đồng bằng, đường cong có góc chuyển hướng lớn hơn hay bằng 45°

hoặc có bán kính nhỏ hơn hay bằng 100 m.

- Ở vùng núi, đường cong có góc ở chuyển hướng lớn hơn hay bằng 45° hoặc có

bán kính nhỏ hơn hay bằng 40 m.

c) Ở những vùng mà việc quan sát của người tham gia giao thông gặp khó khăn

như vùng cây rậm rạp, vùng thường có sương mù thì các vị trí đường cong không phân

biệt độ lớn góc ở tâm hoặc bán kính đều coi là chỗ ngoặt nguy hiểm.

d) Sau đoạn thẳng dài từ 1 km trở lên thì đường cong đầu tiên không phân biệt độ

lớn góc ở tâm hoặc bán kính đều coi là chỗ ngoặt nguy hiểm.

a) Biển số W.201a

b) Biển số W.201b

Hình C.1 - Biển số W.201 (a,b)

C.1a Biển số W.201(c,d) "Chỗ ngoặt nguy hiểm có nguy cơ lật xe"

Để báo trước sắp đến chỗ ngoặt nguy hiểm có khả năng gây lật các xe có trọng

tâm cao và trọng tải lớn như xe tải, xe buýt giường nằm, xe chở chất lỏng, v.v... đặt biển

số W.201(c,d):

- Biển số W.201c chỗ ngoặt nguy hiểm có nguy cơ lật xe bên phải khi đường cong

vòng sang trái ;

- Biển số W.201d chỗ ngoặt nguy hiểm có nguy cơ lật xe bên trái khi đường cong

vòng bên phải.

a) Biển số W.201c b) Biển số W.201d

Hình C.1a - Biển số W.201 (c,d)

98

C.2

Biển số W.202(a,b) "Nhiều chỗ ngoặt nguy hiểm liên tiếp"

a) Để báo trước sắp đến hai chỗ ngoặt ngược chiều nhau liên tiếp, đặt biển số

W.202 (a,b):

- Biển số W.202a đặt trong trường hợp có từ 2 chỗ ngoặt, ở gần nhau trong đó có ít

nhất một chỗ ngoặt nguy hiểm mà chỗ ngoặt đầu tiên hướng vòng bên trái;

- Biển số W.202b đặt trong trường hợp như biển số W.202a nhưng hướng vòng

bên phải.

b) Hai chỗ ngoặt gọi là gần nhau khi đoạn thẳng từ tiếp cuối của đường cong trước

đến tiếp đầu của đường cong tiếp sau nhỏ hơn 160 m.

a) Biển số W.202a

b) Biển số W.202b

Hình C.2 - Biển số W.202 (a,b)

C.3

Biển số W.203(a,b,c) "Đường bị thu hẹp"

a) Để báo trước sắp đến một đoạn đường bị thu hẹp đột ngột, đặt biển số W.203

(a,b,c):

- Biển số W.203a đặt trong trường hợp đường bị thu hẹp cả hai bên;

- Biển số W.203b hoặc biển số W.203c đặt trong trường hợp đường bị thu hẹp về

phía trái hoặc phía phải.

b) Đoạn đường bị thu hẹp là đoạn đường mà phần xe chạy bị thu hẹp lại, các làn

xe đi ngược chiều nhau gặp khó khăn, nguy hiểm và khả năng thông qua giảm đột ngột so

với đoạn đường trước đó.

c) Sau khi đặt biển số W.203 (a,b,c) nếu đường bị thu hẹp đến mức không có khả

năng thông qua cho hai xe đi ngược chiều thì đặt trước vị trí thu hẹp các biển xác định

quyền ưu tiên của chiều đi (biển số P.132 và biển số I.406).

d) Ở tất cả những vị trí đường bị hẹp, người tham gia giao thông phải chú ý quan

sát giao thông ngược chiều. Xe đi ở chiều đường bị thu hẹp phải nhường đường cho xe đi

ngược chiều.

e) Nếu trước vị trí bị thu hẹp có đặt biển số P.132 thì phải nhường cho xe chạy

ngược chiều; nếu đặt biển số I.406, thì xe được ưu tiên qua đường hẹp trước và xe

ngược chiều có trách nhiệm chờ đợi.

a) Biển số W.203a

b) Biển số W.203b

c) Biển số W.203c

Hình C.3 - Biển số W.203 (a,b,c)

99

C.4

Biển số W.204 "Đường hai chiều"

a) Để báo trước sắp đến đoạn đường do sửa chữa hoặc có trở ngại ở một phía

đường mà phải tổ chức đi lại cho phương tiện cả hai chiều trên phía đường còn lại hoặc

để báo trước đoạn đường đôi tạm thời hoặc đoạn đường có chiều xe đi và về đi chung thì

đặt biển số W.204 "Đường hai chiều".

b) Các đoạn đầu và cuối đường có dải phân cách giữa chuyển tiếp sang đường đi

chung hai chiều hoặc khi hết đoạn đường một chiều, đặt biển số W.204.

Hình C.4 - Biển số W.204

C.5

Biển số W.205(a,b,c,d,e) "Đường giao nhau"

Để báo trước sắp đến nơi giao nhau cùng mức của các tuyến đường cùng cấp

(không có đường nào ưu tiên) trên cùng một mặt bằng, đặt biển số W.205(a,b,c,d,e)

"Đường giao nhau". Biển được đặt trước nơi đường giao nhau ở ngoài phạm vi nội thành,

nội thị là chủ yếu. Trong nội thành, nội thị có thể châm chước không đặt biển này.

Biển số W.205a Biển số W.205b Biển số W.205c Biển số W.205d Biển số W.205e

Hình C.5 - Biển số W.205

C.6

Biển số W.206 "Giao nhau chạy theo vòng xuyến"

Để báo trước nơi giao nhau có bố trí đảo an toàn ở giữa nút giao, các loại xe qua

nút giao phải đi vòng xuyến quanh đảo an toàn theo chiều mũi tên, đặt biển số W.206

"Giao nhau chạy theo vòng xuyến". Trong nội thành, nội thị có thể không đặt biển này.

Hình C.6 - Biển số W.206

C.7 Biển số W.207(a,b,c,d,e,f,g,h,i,k,l) "Giao nhau với đường không ưu tiên

(đường nhánh)"

a) Trên đường ưu tiên, để báo trước sắp đến nơi giao nhau với đường không ưu

tiên, đặt biển số W.207(a,b,c,d,e,f,g,h,i,k,l). Tùy theo hình dạng nơi giao nhau và hướng

đường ưu tiên hay không ưu tiên để chọn kiểu biển hoặc vẽ hình dạng hình vẽ cho phù

hợp với thực tế nút giao. Tại chỗ đường giao với các ngõ, ngách, hẻm hoặc tương tự, tùy

theo điều kiện giao thông có thể xem xét sử dụng biển số W.207 khi cần thiết.

100

b) Biển số W.207(a,b,c,d,e,f,g,h,i,k,l) được đặt trước nơi đường giao nhau ở ngoài

phạm vi nội thành, nội thị là chính (trong nội thành, nội thị tùy theo điều kiện thực tế để sử

dụng biển cho phù hợp). Các xe đi trên đường có đặt biển này được quyền ưu tiên qua

nơi giao nhau, chỉ phải nhường đường cho các loại xe được quyền ưu tiên theo quy định.

c) Trên tất cả các nhánh đường giao với đoạn đường ưu tiên (đoạn đường nằm

giữa biển số I.401 và biển số I.402) ở nơi đường giao nhau, đặt biển số W.208 "Giao nhau

với đường ưu tiên".

d) Khi đường ưu tiên giao với nhiều đường không ưu tiên liên tiếp với mật độ lớn

thì sử dụng biển số W.207d hoặc biển số W.207e kết hợp với sử dụng biển phụ để xác

định phạm vi tác dụng của biển (phạm vi đoạn đường giao với nhiều đường không ưu tiên

liên tiếp). Trong phạm vi tác dụng của biển số W.207d và W.207e, không cần thiết phải

đặt các biển số W.207 khác.

a) Biển số W.207a b) Biển số W.207b c) Biển số W.207c

d) Biển số W.207d

d) Biển số W.207e

Hình C.7 - Biển số W.207(a,b,c,d,e)

a) Biển số W.207f b) Biển số W.207g

c) Biển số W.207h

Hình C.8 - Biển số W.207(f,g,h)

a) Biển số W.207i

b) Biển số W.207k

c) Biển số W.207l

Hình C.9 - Biển số W.207 (i,k,l)

101

C.8

Biển số W.208 "Giao nhau với đường ưu tiên (đường chính)"

a) Trên đường không ưu tiên, để báo trước sắp đến nơi giao nhau với đường ưu

tiên, đặt biển số W.208 "Giao nhau với đường ưu tiên". Trong nội thành, nội thị có thể

không đặt biển này.

b) Các xe đi trên đường có đặt biển số W.208 phải nhường đường cho xe đi trên

đường ưu tiên khi qua nơi giao nhau (trừ các loại xe được quyền ưu tiên theo quy định).

c) Bên dưới biển số W.208, có thể đặt biển số S.506b "Hướng đường ưu tiên" nếu

ở nơi đường giao nhau đường ưu tiên thay đổi hướng (rẽ ngoặt).

d) Trường hợp đặt biển số W.208 ở trong khu đông dân cư, biển được đặt trực tiếp

trước vị trí giao nhau với đường ưu tiên. Ở ngoài khu đông dân cư, tùy theo đặt xa hay

gần mà có thêm biển số S.502 "Khoảng cách đến đối tượng báo hiệu".

Hình C.10 - Biển số W.208

C.9

Biển số W.209 "Giao nhau có tín hiệu đèn"

a) Để báo trước nơi giao nhau có điều khiển giao thông bằng tín hiệu đèn trong

trường hợp người tham gia giao thông khó quan sát thấy đèn để kịp thời xử lý, đặt biển số

W.209 "Giao nhau có tín hiệu đèn". Trường hợp dễ dàng nhận biết đèn tín hiệu thì không

nên đặt biển số W.209.

b) Biển số W.209 có thể được dùng bổ sung hoặc thay thế cho các biển số W.205,

W.206, W.207, W.208.

Hình C.11 - Biển số W.209

C.10 Biển số W.210 " Giao nhau với đường sắt có rào chắn"

Để báo trước sắp đến chỗ giao nhau giữa đường bộ và đường sắt có rào chắn

(cần chắn hoặc giàn chắn), đặt biển số W.210 "Giao nhau với đường sắt có rào chắn"..

Hình C.12 - Biển số W.210

102

C.11 Biển số W.211 "Giao nhau với đường sắt không có rào chắn"

a) Để báo trước sắp đến chỗ giao nhau giữa đường bộ và đường sắt không có rào

chắn, không có người điều khiển giao thông, đặt biển số W.211 "Giao nhau với đường sắt

không có rào chắn".

b) Trong trường hợp có từng đoạn đường bộ và đường sắt cùng đi chung với nhau,

như cầu đi chung, đặt một trong hai biển số W.210 hoặc W.211 cho phù hợp với thực tế

có hay không có rào chắn.

c) Nơi đặt biển số W.211, đặt thêm biển số W.242(a,b) "Nơi đường sắt giao nhau

vuông góc với đường bộ" đặt cách ray ngoài cùng của đường sắt là 10 m.

a) Biển số W.211

Hình C.13 - Biển số W.211

C.12 Biển số W.212 "Cầu hẹp"

Để báo trước sắp đến cầu hẹp là loại cầu có chiều rộng phần xe chạy nhỏ hơn

hoặc bằng 4,50 m, đặt biển số W.212 "Cầu hẹp". Khi qua các cầu này lái xe phải đi chậm,

quan sát, nhường nhau và dừng lại chờ ở hai đầu cầu.

Hình C.14 - Biển số W.212

C.13 Biển số W.213 "Cầu tạm"

a) Để báo trước sắp đến cầu tạm là loại cầu được làm để sử dụng tạm thời cho xe

cộ qua lại, đặt biển số W.213 "Cầu tạm".

b) Nếu trọng tải của cầu thấp và khổ cầu hẹp thì đặt thêm các biển số P.115 "Hạn

chế trọng tải toàn bộ xe" và biển số P.118 "Hạn chế chiều ngang xe" hoặc các biển báo

cần thiết khác. Khi gặp báo hiệu cầu tạm, người sử dụng phương tiện tham gia giao thông

cần thận trọng, khi nước ngập nhất thiết không được qua cầu.

Hình C.15 - Biển số W.213

C.14 Biển số W.214 "Cầu quay - cầu cất"

Để báo phía trước gặp cầu quay, cầu cất là loại cầu trong từng thời gian có cắt

giao thông đường bộ bằng cách quay hoặc nâng nhịp thông thuyền để cho tàu thuyền qua

103

lại, đặt biển số W.214 "Cầu quay - cầu cất". Các phương tiện đi trên đường bộ phải dừng

lại chờ đợi.

Hình C.16 - Biển số W.214

C.15 Biển số W.215a "Kè, vực sâu phía trước", biển số W.215b “Kè, vực sâu

bên đường phía bên phải” và biển số W.215c “Kè, vực sâu bên đường phía bên

trái”

Để báo trước sắp tới những vị trí có kè chắn vực sâu hoặc sông suối ở phía trước

hoặc đi sát đường, cần đề phòng tình huống nguy hiểm rơi xuống vực sâu hoặc sông suối

(thường có ở những chỗ ngoặt nguy hiểm), đặt biển số W.215a "Kè, vực sâu phía tr ước"

hoặc biển số W.215b “Kè, vực sâu bên đường phía bên phải” hoặc biển số W.215c “Kè,

vực sâu bên đường phía bên trái”. Trong trường hợp đường đã có tường bảo vệ, hộ lan

thì không nhất thiết đặt biển này.

a) Biển số W.215a

b) Biển số W.215b

c) Biển số W.215c

Hình C.17 - Biển số W.215

C.16 Biển số W.216a "Đường ngầm" và biển số W.216b “Đường ngầm có

nguy cơ lũ quét”

a) Để báo trước những vị trí có đường ngầm (đường tràn) phải đặt biển số W.216a

"Đường ngầm". Trường hợp đường ngầm thường xuyên có lũ quét phải đặt biển số

W.216b “Đường ngầm có nguy cơ lũ quét”. Khi cần thiết thì đặt thêm biển phụ có chữ “LŨ”

bên dưới biển này.

b) Đường ngầm là những đoạn đường vượt qua sông, suối, khe cạn mà nước có

thể chảy tràn qua thường xuyên hoặc khi có lũ.

c) Ở hai đầu đường ngầm phải đặt cột báo mức nước (cột thủy chí).

a) Biển số W.216a

b) Biển số W.216b

Hình C.18 - Biển số W.216

C.17 Biển số W.217 "Bến phà"

Để báo trước sắp đến bến phà, phải đặt biển số W.217 "Bến phà". Người tham gia

giao thông phải tuân theo nội quy bến phà.

104

Hình C.19 - Biển số W.217

C.18 Biển số W.218 "Cửa chui"

Để báo trước sắp đến đường có cổng chắn ngang, kiểu cổng như cổng thành, cầu

vượt đường bộ dạng cầu vòm, v.v... mà có ảnh hưởng đến giao thông, đặt biển số W.218

"Cửa chui".

Hình C.20 - Biển số W.218

C.19 Biển số W.219 "Dốc xuống nguy hiểm"

a) Để báo trước sắp tới đoạn đường xuống dốc nguy hiểm, đặt biển số W.219 "Dốc

xuống nguy hiểm".

b) Con số ghi trong biển chỉ độ dốc thực tế tính bằng % làm tròn không có số thập

phân.

Chiều dài của đoạn dốc được chỉ dẫn bằng biển số S.501 "Phạm vi tác dụng của

biển" đặt bên dưới biển chính.

c) Những vị trí xuống dốc nguy hiểm là:

- Độ dốc từ 6% trở lên và chiều dài dốc trên 600 m;

- Độ dốc từ 10% trở lên và chiều dài dốc trên 140 m;

Người lái các phương tiện phải lựa chọn phương thức chạy xe cho phù hợp để xe

xuống dốc một cách thuận lợi, an toàn.

Hình C.21 - Biển số 219

C.20

Biển số W.220 "Dốc lên nguy hiểm"

a) Để báo trước sắp tới đoạn đường lên dốc nguy hiểm, đặt biển số W.220 "Dốc lên

nguy hiểm".

b) Con số ghi trong biển chỉ độ dốc thực tế tính bằng %, làm tròn đến %.

Chiều dài của đoạn dốc được chỉ dẫn bằng biển số S.501 "Phạm vi tác dụng của

biển" đặt bên dưới biển chính.

c) Những vị trí lên dốc nguy hiểm là:

105

- Độ dốc từ 6% trở lên và chiều dài dốc trên 600 m;

- Độ dốc từ 10% trở lên và chiều dài dốc trên 140 m;

Người lái các phương tiện phải lựa chọn phương thức chạy xe cho phù hợp để xe

lên dốc một cách thuận lợi, an toàn.

Hình C.22 - Biển số W.220

C.21

Biển số W.221(a,b) "Đường không bằng phẳng"

Để báo trước sắp tới đoạn đường có mặt đường không bằng phẳng, lồi lõm, v.v...

xe chạy với tốc độ cao sẽ nguy hiểm, đặt biển số W.221 (a,b):

- Biển số W.221a "Đường lồi lõm" đặt trong trường hợp đường đang tốt, xe chạy

nhanh lại đột ngột chuyển sang những đoạn lồi lõm, gập ghềnh, ổ gà, lượn sóng;

- Những đoạn đường khi xe chỉ chạy được tốc độ dưới 50 km/h hoặc khi bố trí vạch

sơn giảm tốc thì không phải đặt biển số W.221a trong trường hợp trên.

- Chiều dài của đoạn đường không bằng phẳng được chỉ dẫn bằng biển số S.501

"Phạm vi tác dụng của biển" đặt bên dưới biển chính.

- Biển số W.221b báo hiệu đoạn "Đường có gồ giảm tốc" để cảnh báo xe đi chậm

trước khi qua những điểm có gồ giảm tốc phía trước hoặc những vị trí tiếp giáp với đầu

cầu, cống bị lún, võng;

a) Biển số W.221a

b) Biển số W.221b

Hình C.23 - Biển số W.221

C.22 Biển số W.222a "Đường trơn" và Biển số W.222b "Lề đường nguy hiểm"

a) Để báo trước sắp tới đoạn đường có thể xảy ra trơn trượt đặc biệt là khi thời tiết

xấu, mưa phùn, đặt biển số W.222a báo hiệu "Đường trơn". Khi gặp biển này, tốc độ xe

chạy phải giảm phù hợp và người tham gia giao thông phải thận trọng.

b) Để báo những nơi lề đường không ổn định, khi xe đi vào dễ gây văng đất đá hoặc

bánh xe quay tại chỗ, đặt biển số W.222b "Lề đường nguy hiểm".

a) Biển số W.222a

b) Biển số W.222b

Hình C.24 - Biển số W.222

106

C.23

Biển số W.223(a,b) "Vách núi nguy hiểm"

Để báo hiệu đường đi sát vách núi, đặt biển báo nguy hiểm số W.223(a,b) "Vách núi

nguy hiểm". Biển dùng để báo nguy hiểm cho người tham gia giao thông phải cẩn thận.

Biển đặt ở nơi sắp vào đoạn đường đi sát vách núi vừa hẹp vừa hạn chế tầm nhìn. Khi

dùng biển cần chú ý vách núi nằm ở bên trái hay bên phải đường để đặt biển W.223a

hoặc biển W.223b cho phù hợp.

a) Biển số W.223a

b) Biển số W.223b

Hình C.25 - Biển số W.223

C.24

Biển số W.224 "Đường người đi bộ cắt ngang"

a) Để báo trước sắp tới phần đường dành cho người đi bộ sang qua đường, đặt

biển số W.224 "Đường người đi bộ cắt ngang". Gặp biển này các xe phải giảm tốc độ,

nhường ưu tiên cho người đi bộ và chỉ được chạy xe khi không gây nguy hiểm cho người

đi bộ.

b) Phần đường dành cho người đi bộ cắt ngang tại nơi đường giao nhau, trong nội

thành, nội thị nơi người qua lại nhiều phải được sơn kẻ vạch đường dành cho người đi bộ.

c) Không cần phải đặt biển này tại các đoạn đường qua khu đông dân cư nếu

người tham gia giao thông dễ thấy được phần đường sang ngang của người đi bộ, khi tốc

độ hạn chế tối đa dưới 50 km/h hoặc tại vị trí này có hệ thống đèn điều khiển giao thông.

Hình C.26 - Biển số W.224

C.25

Biển số W.225 "Trẻ em"

a) Để báo trước là gần đến đoạn đường thường có trẻ em đi ngang qua hoặc tụ tập

trên đường như ở vườn trẻ, trường học, câu lạc bộ, đặt biển số W.225 "Trẻ em".

b) Chiều dài của đoạn đường này được chỉ dẫn bằng biển số S.501 "Phạm vi tác

dụng của biển" đặt bên dưới biển chính.

c) Gặp biển này, người tham gia giao thông phải đi chậm và thận trọng đề phòng

khả năng xuất hiện và di chuyển bất ngờ của trẻ em trên mặt đường.

Hình C.27 - Biển số W.225

107

C.26

Biển số W.226 "Đường người đi xe đạp cắt ngang"

Để báo trước là gần tới vị trí thường có người đi xe đạp từ những đường nhỏ cắt

ngang qua hoặc từ đường dành cho xe đạp đi nhập vào đường ô tô, đặt biển số W.226

"Đường người đi xe đạp cắt ngang".

Hình C.28 - Biển số W.226

C.27

Biển số W.227 "Công trường"

Để báo trước gần tới đoạn đường đang tiến hành thi công sửa chữa, cải tạo, nâng

cấp có người và máy móc đang làm việc trên mặt đường, đặt biển số W.227 báo hiệu

"Công trường".Khi gặp biển báo này tốc độ xe chạy phải giảm cho thích hợp, không gây

nguy hiểm cho người và máy móc trên đoạn đường đó.

Hình C.29 - Biển số W.227

C.28

Biển số W.228(a,b) "Đá lở" và biển số W.228c "Sỏi đá bắn lên" và biển

số W.228d "Nền đường yếu"

a) Để báo trước gần tới đoạn đường có hiện tượng đất đá từ trên ta luy dương sụt

lở bất ngờ gây nguy hiểm cho xe cộ và người đi đường, đặc biệt là ở những đoạn đường

miền núi, đặt biển số W.228 (a,b) "Đá lở". Chiều dài của đoạn nguy hiểm, sử dụng biển số

S.501 "Phạm vi tác dung của biển" đặt dưới biển chính. Khi sử dụng biển này phải căn cứ

thực tế mà đặt biển số W.228a hoặc biển số W.228b cho phù hợp.

Gặp biển này, người tham gia giao thông phải chú ý; đặc biệt khi thời t iết xấu, hạn

chế tầm nhìn, không dừng hay đỗ xe trong khu vực đá lở sau những trận mưa lớn.

b) Để báo trước nơi có kết cấu mặt đường rời rạc, khi phương tiện đi qua, làm cho

các viên đá, sỏi băng lên gây nguy hiểm và mất an toàn cho người và phương tiện tham

gia giao thông, đặt biển số W.228c "Sỏi đá bắn lên".

c) Để cảnh báo những đoạn nền đường yếu, đoạn đường đang theo dõi lún mà việc

vận hành xe ở tốc độ cao có thể gây nguy hiểm, đặt biển số W.228d “Nền đường yếu”. Lái

xe cần chú ý giảm tốc độ hợp lý.

a) Biển số W.228a

b) Biển số W.228b

c) Biển số W.228c

108

d) Biển số W.228d

Hình C.30 - Biển số W.228

C.29

Biển số W.229 "Dải máy bay lên xuống"

Để báo trước đoạn đường ở vùng sát đường băng sân bay và cắt ngang qua hướng

máy bay lên xuống ở độ cao không lớn, đặt biển số W.229 "Dải máy bay lên xuống". Nếu

cần thiết, tại những vị trí này phải điều khiển giao thông bằng tín hiệu cờ và đèn đỏ hoặc

hiệu lệnh bằng tay của người chỉ huy giao thông.

Hình C.31 - Biển số W.229

C.30

Biển số W.230 "Gia súc"

Để báo trước gần tới đoạn đường thường có gia súc thả rông hoặc lùa qua ngang

đường, đường ở vùng đồng cỏ của nông trường chăn nuôi, vùng thảo nguyên ..., đặt biển

số W.230 "Gia súc". Người tham gia giao thông có trách nhiệm đi chậm, quan sát và dừng

lại bảo đảm cho gia súc có thể qua đường không bị nguy hiểm.

Hình C.32 - Biển số W.230

C.31

Biển số W.231 "Thú rừng vượt qua đường"

Để báo trước gần tới đoạn đường thường có thú rừng qua đường như đường đi qua

rừng hay khu vực bảo tồn thiên nhiên cấm săn bắn, đặt biển số W.231 "Thú rừng vượt

qua đường". Chiều dài của đoạn đường này được chỉ dẫn bằng biển số S.501 "Phạm vi

tác dụng của biển" đặt bên dưới biển chính, người tham gia giao thông phải đi chậm, chú

ý quan sát hai bên đường và thận trọng đề phòng tai nạn.

Hình C.33 - Biển số W.231

109

C.32

Biển số W.232 "Gió ngang"

a) Để báo trước gần tới đoạn đường thường có gió ngang thổi mạnh gây nguy hiểm,

đặt biển số W.232 "Gió ngang". Người tham gia giao thông cần phải điều chỉnh tốc độ xe

chạy cho thích hợp, đề phòng gió thổi mạnh gây lật xe.

b) Biển này chỉ đặt ngoài phạm vi thành phố, khu đông dân cư. Tại vị trí nguy hiểm

nên đặt thiết bị đo gió để những người tham gia giao thông biết được hướng và cường độ

gió.

Hình C.34 - Biển số W.232

C.33

Biển số W.233 "Nguy hiểm khác"

Nếu trên đường có những nguy hiểm mà không thể vận dụng được các kiểu biển từ

biển số W.201a đến biển số W.232 theo quy định từ phần C.1 đến phần C.32 Phụ lục này,

đặt biển số W.233 "Nguy hiểm khác".

Hình C.35 - Biển số W.233

C.34

Biển số W.234 "Giao nhau với đường hai chiều"

Trên đường một chiều, để báo trước sắp đến vị trí giao nhau với đường hai chiều,

đặt biển số W.234 "Giao nhau với đường hai chiều". Trong nội thành, nội thị có thể không

đặt biển này.

Hình C.36 - Biển số W.234

C.35

Biển số W.235 "Đường đôi"

Để báo trước sắp đến đoạn đường có chiều đi và chiều về phân biệt bằng dải phân

cách cứng, đặt biển số W.235 "Đường đôi". Trong nội thành, nội thị có thể không đặt biển

này.

Hình C.37 - Biển số W.235

110

C.36

Biển số W.236 " Kết thúc đường đôi"

Để báo trước sắp kết thúc đoạn đường có chiều đi và chiều về phân biệt bằng dải

phân cách cứng, đặt biển số W.236 "Kết thúc đường đôi". Đường hai chiều được phân

chia bằng vạch sơn không phải đặt biển này. Trong nội t hành, nội thị có thể không đặt

biển này.

Hình C.38 - Biển số W.236

C.37

Biển số W.237 "Cầu vồng"

Dùng để nhắc nhở lái xe phải thận trọng. Biển đặt ở trên đoạn đường sắp đến công

trình có độ vồng lớn ảnh hưởng tới tầm nhìn.

Hình C.39 - Biển số W.237

C.38

Biển số W.238 "Đường cao tốc phía trước"

Biển số W.238 được đặt trên đường nhánh nhập vào đường cao tốc để báo cho các

phương tiện đi trên đường này biết có "Đường cao tốc phía trước".

Hình C.40 - Biển số W.238

C.39

Biển số W.239a "Đường cáp điện ở phía trên"; Biển số W.239b "Chiều

cao tĩnh không thực tế"

a) Ở những nơi có đường dây điện cắt ngang phía trên tuyến đường, đặt biển số

W.239a "Đường cáp điện ở phía trên" và kèm theo biển số S.509a "Chiều cao an toàn" ở

phía dưới. Để báo chiều cao tĩnh không thực tế của các vị trí có khoảng cách từ điểm cao

nhất của mặt đường đến điểm thấp nhất của chướng ngại vật bị giới hạn phải đặt biển

W.239b “Chiều cao tĩnh không thực tế”.

b) Biển được đặt phía bên phải cho cả hai chiều đường xe chạy.

c) Khi chiều cao an toàn > 5,5 m không phải đặt biển W.239(a, b), ngoại trừ các

trường hợp các đoạn đường có yêu cầu khai thác đặc biệt

Chiều cao an toàn: là chiều cao từ điểm võng tĩnh thấp nhấp ở trạng thái võng cực

đại đến điểm cao nhất của công trình trừ đi chiều cao phóng điện an toàn theo cấp điện.

Chiều cao tĩnh không thực tế: là khoảng cách từ điểm cao nhất của mặt đường đến

điểm thấp nhất của chướng ngại vật.

111

a) Biển số W.239a b) Biển số W.239b

Hình C.41 - Biển số W.239

C.40

Biển số W.240 "Đường hầm"

Để nhắc lái xe chú ý chuẩn bị đi vào hầm đường bộ, đặt biển số W.240 "Đường

hầm".

Hình C.42 - Biển số W.240

Biển số W.241 "Ùn tắc giao thông"

C.41

Để báo đoạn đường hay xảy ra ùn tắc giao thông, đặt biển số W.241 "Ùn tắc giao

thông".

Hình C.43 - Biển số W.241

C.42

Biển số W.242 (a,b) "Nơi đường sắt giao vuông góc với đường bộ"

Để bổ sung cho biển số W.211 "Giao nhau với đường sắt không có rào chắn", đặt

biển số W.242(a,b) để chỉ chỗ đường sắt giao vuông góc đường bộ. Biển đặt trên đư ờng

bộ cách ray gần nhất của đường sắt 10 m.

Nếu tại chỗ giao nhau, đường sắt chỉ có một cặp đường ray cắt ngang đường bộ

thì đặt biển số W.242a.

Nếu tại chỗ giao nhau, đường sắt có từ hai cặp đường ray trở lên cắt ngang đường

bộ thì đặt biển số W.242b.

a) Biển số W.242a

b) Biển số W.242b

Hình C.44 - Biển số W.242

C.43

Biển số W.243 (a,b,c) "Nơi đường sắt giao không vuông góc với đường

bộ"

Để báo trước sắp đến vị trí giao cắt đường bộ với đường sắt cùng mức, không

vuông góc và không có người gác, không có rào chắn, đặt biển số W.243 "Nơi đường sắt

112

giao không vuông góc với đường bộ". Biển được đặt ở phía dưới biển số W.211 “Giao

nhau với đường sắt không có rào chắn”. Báo hiệu đường sắt giao cắt không vuông góc

với đường bộ gồm có 3 biển: biển số W.243a đặt ở nơi cách ray gần nhất nơi giao đường

sắt 50 m, biển số W.243b và biển số W.243c đặt cách ray gần nhất nơi giao đường sắt

100 m và 150 m.

a) Biển số W.243a

b) Biển số W.243b

c) Biển số W.243c

Hình C.45 - Biển số W.243

C.44

Biển số W.244 "Đoạn đường hay xảy ra tai nạn"

Dùng để cảnh báo nguy hiểm đoạn đường phía trước thường xảy ra tai nạn để lái xe

cần đặc biệt chú ý, đặt biển số W.244 "Đoạn đường hay xảy ra tai nạn". Biển được đặt ở

vị trí thích hợp nơi sắp vào đoạn đường thường xảy ra tai nạn.

Hình C.46 - Biển số W.244

C.45

Biển số W.245 (a,b) "Đi chậm"

Dùng để nhắc lái xe giảm tốc độ đi chậm, đặt biển số W.245 (a,b) "Đi chậm". Biển

đặt ở vị trí thích hợp trước khi đến đoạn đường yêu cầu đi chậm.

Đối với các tuyến đường đối ngoại, bắt buộc dùng biển số W.245b.

a) Biển số W.245a

b) Biển số W.245b

Hình C.47 - Biển số W.245

113

C.46

Biển số W.246 (a,b,c) "Chú ý chướng ngại vật"

Dùng để báo trước cho lái xe biết phía trước có chướng ngại vật, xe cần giảm tốc độ

và đi theo chỉ dẫn trên biển báo, đặt biển số W.246a "Chú ý chướng ngại vật - Vòng tránh

ra hai bên", biển số W.246b "Chú ý chướng ngại vật - Vòng tránh sang bên trái” và biển số

W.246c "Chú ý chướng ngại vật - Vòng tránh sang bên phải”. Biển này đặt ở vị trí thích

hợp trước khi đến đoạn đường có chướng ngại vật.

a) Biển số W.246a b) Biển số W.246b c) Biển số W.246c

Hình C.48 - Biển số W.246

C.47

Biển số W.247 "Chú ý xe đỗ"

a) Để cảnh báo có các loại xe ô tô, máy kéo, rơ-moóc hoặc sơ-mi rơ-moóc được kéo

bởi xe ô tô hoặc ô tô đầu kéo, xe máy chuyên dùng đang đỗ chiếm một phần đường xe

chạy, đặt trên mặt đường biển số W.247 “Chú ý xe đỗ”, biển được đặt cách xe phía trước

và phía sau xe (theo chiều đi) tối thiểu 5 m;

b) Đối với đường một chiều, chỉ đặt một biển sau xe (hoặc đoàn xe) đỗ.

c) Đối với đoàn xe gồm nhiều xe cùng đỗ, chỉ đặt biển này ở phía trước xe đầu và

sau xe cuối của đoàn xe trên đường hai làn xe.

d) Biển đặt trực tiếp trên mặt đường.

Hình C.49 - Biển số W.247

114

Phụ lục D

Ý NGHĨA - SỬ DỤNG BIỂN HIỆU LỆNH

D.1

Biển số R.122 "Dừng lại"

a) Để báo các xe (cơ giới và thô sơ) dừng lại, đặt biển số R.122 "Dừng lại". Đây là

biển hiệu lệnh dạng đặc biệt.

b) Biển có hiệu lực buộc các loại xe cơ giới và thô sơ kể cả xe được ưu tiên theo

quy định dừng lại trước biển hoặc trước vạch ngang đường và chỉ được phép đi khi thấy

các tín hiệu (do người điều khiển giao thông hoặc đèn cờ) cho phép đi. Trong trường hợp

trên đường không đặt tín hiệu đèn cờ, không có người điều khiển giao thông hoặc các tín

hiệu đèn không bật sáng thì người tham gia giao thông chỉ được phép đi khi trên đường

không còn nguy cơ mất an toàn giao thông.

c) Để đảm bảo quyền ưu tiên rẽ tại nơi giao nhau cho người tham gia giao thông

ưu tiên, đặt trên đường không ưu tiên biển số R.122 kèm theo biển số S.506b "Hướng

đường ưu tiên" bên dưới. Biển có hiệu lực bắt buộc người tham gia giao thông trên

đường không ưu tiên phải nhường đường (trừ các xe được quyền ưu tiên theo quy định)

cho xe trên đường ưu tiên được đi trước qua vị trí giao nhau.

d) Khi tầm nhìn tại nơi đường giao nhau không đảm bảo, cần bố trí biển số R.122

kết hợp với biển phụ ghi chữ “Dừng lại quan sát” và vạch sơn gờ giảm tốc trên đường

không ưu tiên.

đ) Trên đường không ưu tiên, trường hợp đã có biển số R.122 thỉ có thể không cần

bố trí thêm biển W.208 báo hiệu giao với đường ưu tiên.

Hình D.1 - Biển số R.122

D.1a

Biển số R.301 (a,b,c,d,e,f,g,h) "Hướng đi phải theo"

a) Để báo cho các loại xe (thô sơ và cơ giới) phải đi theo hướng quy định, đặt một

trong những kiểu biển số R.301(a,b,c,d,e,f,g,h) "Hướng đi phải theo". Tùy theo hướng đi

mà chọn kiểu biển cho phù hợp.

b) Biển có hiệu lực bắt buộc các loại xe phải đi theo hướng mũi tên chỉ (trừ xe được

quyền ưu tiên theo quy định):

- Biển số R.301a: các xe chỉ được đi thẳng;

- Biển số R.301b: các xe chỉ được rẽ phải;

- Biển số R.301c: các xe chỉ được rẽ trái;

- Biển số R.301d: các xe chỉ được rẽ phải;

- Biển số R.301e: các xe chỉ được rẽ trái;

- Biển số R.301f: các xe chỉ được đi thẳng và rẽ phải;

- Biển số R.301g: các xe chỉ được đi thẳng và rẽ trái;

- Biển số R.301h: các xe chỉ được rẽ trái và rẽ phải.

115

c) Khi đặt biển số R.301a ở trước nơi đường giao nhau thì hiệu lực tác dụng của

biển là ở phạm vi khu vực nơi đường giao nhau phía sau biển tức là cấm xe rẽ phải hay rẽ

trái. Nếu biển này đặt ở sau nơi đường giao nhau (bắt đầu vào đoạn đường phố) thì hiệu

lực tác dụng của biển là từ vị trí đặt biển đến nơi đường giao nhau. Trong trường hợp này

cấm rẽ trái và quay đầu trong vùng tác dụng của biển, chỉ cho phép rẽ vào cổng nhà hoặc

ngõ phố có trên đoạn đường từ nơi đường giao nhau đặt biển đến nơi đường giao nhau

tiếp theo.

- Biển số R.301(b,c) được đặt ở sau nơi đường giao nhau nhằm chỉ hướng cho phép

xe đi ngang qua nơi đường giao nhau và ngăn chặn hướng đi ngược chiều trên đường

phố với đường một chiều. Biển bắt buộc người tham gia giao thông chỉ được phép rẽ phải

hoặc rẽ trái ở phạm vi nơi đường giao nhau trước mặt biển.

- Biển số R.301(d,e) được đặt ở trước nơi đường giao nhau. Biển bắt buộc người

tham gia giao thông chỉ được phép rẽ phải hoặc rẽ trái ở phạm vi nơi đường giao nhau

đằng sau mặt biển.

- Biển số R.301f được đặt ở trước nơi đường giao nhau. Biển bắt buộc người tham

gia giao thông chỉ được phép đi thẳng hay rẽ phải ở phạm vi nơi đường giao nhau đằng

sau mặt biển.

- Biển số R.301g được đặt ở trước nơi đường giao nhau và người tham gia giao

thông chỉ được phép đi thẳng hay rẽ trái và được phép quay đầu xe để đi theo hướng

ngược lại.

- Biển số R.301h được đặt ở sau nơi đường giao nhau nhằm ngăn ngừa chuyển

động ngược chiều trên đường phố với đường một chiều. Biển bắt buộc người tham gia

giao thông chỉ được phép rẽ trái, quay đầu hoặc rẽ phải ở phạm vi nơi đường giao nhau

trước mặt biển.

a) Biển số R.301a

b) Biển số R.301b c) Biển số R.301c d) Biển số R.301d

Hình D.2 - Biển số R.301(a,b,c,d)

e) Biển số R.301e

f) Biển số R.301f

g) Biển số R.301g h) Biển số R.301h

Hình D.3 - Biển số R.301(e,f,g,h)

D.2

Biển số R.302 (a,b,c) "Hướng phải đi vòng chướng ngại vật"

116

a) Để báo các loại xe (cơ giới và thô sơ) hướng đi để qua một chướng ngại vật, đặt

biển số R.302(a,b,c) "Hướng phải đi vòng chướng ngại vật". Biển số R.302(a,b) còn dùng

kết hợp với biển P.102 tại dải phân cách để báo hiệu chiều đi của phần đường một chiều.

b) Biển được đặt trước chướng ngại vật và tùy theo hướng đi: chỉ được vòng sang

phải; chỉ được vòng sang trái; hay phải vòng sang trái hoặc sang phải mà lựa chọn kiểu

biển cho phù hợp.

c) Biển có hiệu lực bắt buộc các loại xe phải đi vòng chướng ngại vật theo hướng

mũi tên chỉ.

a) Biển số R.302a

b) Biển số R.302b

c) Biển số R.302c

Hình D.4 - Biển sốR.302

D.3

Biển số R.303 "Nơi giao nhau chạy theo vòng xuyến"

a) Để báo cho các loại xe (thô sơ và cơ giới) phải chạy vòng theo đảo an toàn ở nơi

đường giao nhau phải đặt biển số R.303 "Nơi giao nhau chạy theo vòng xuyến".

b) Biển có hiệu lực bắt buộc các loại xe muốn chuyển hướng phải chạy vòng theo

đảo an toàn theo hướng mũi tên.

Hình D.5 - Biển số R.303

D.4

Biển số R.304 "Đường dành cho xe thô sơ"

a) Để báo đường dành cho xe thô sơ (kể cả xe của người khuyết tật) và người đi bộ,

đặt biển số R.304 "Đường dành cho xe thô sơ".

b) Biển có hiệu lực bắt buộc các loại xe thô sơ (kể cả xe của người khuyết tật) và

người đi bộ phải dùng đường dành riêng này để đi và cấm các xe cơ giới kể cả xe gắn

máy, các xe được ưu tiên theo quy định đi vào đường đã đặt biển này, trừ trường hợp đi

cắt ngang qua nhưng phải đảm bảo tuyệt đối an toàn cho xe thô sơ và người đi bộ.

117

Hình D.6 - Biển số R.304

D.5

Biển số R.305 "Đường dành cho người đi bộ"

a) Để báo đường dành cho người đi bộ, đặt biển số R.305 "Đường dành cho người

đi bộ".

b) Các loại xe cơ giới và thô sơ (trừ xe đạp và xe lăn dành cho người khuyết tật), kể

cả các xe được ưu tiên theo quy định không được phép đi vào trên đường đã đặt biển

này, trừ trường hợp đi cắt ngang qua nhưng phải đảm bảo tuyệt đối an toàn cho người đi

bộ.

Hình D.7 - Biển số R.305

D.6

Biển số R.306 "Tốc độ tối thiểu cho phép"

a) Để báo tốc độ tối thiểu cho phép các xe cơ giới chạy, đặt biển số R.306 "Tốc độ

tối thiểu cho phép".

b) Biển có hiệu lực bắt buộc các loại xe cơ giới vận hành với tốc độ không nhỏ hơn

trị số ghi trên biển trong điều kiện giao thông thuận lợi và an toàn. Các loại xe có tốc độ tối

đa theo quy định của nhà sản xuất không đạt tốc độ tối thiểu đã ghi trên biển không được

phép đi vào đường này.

c) Trị số ghi trên biển chỉ tốc độ tối thiểu cho phép tính bằng km/h và được quy định

tùy theo tiêu chuẩn kỹ thuật của cầu đường và tổ chức giao thông, không được quy định

trị số lớn hơn trị số tốc độ an toàn.

d) Kiểu biển này chỉ áp dụng trên những đoạn đường cần nâng cao năng lực thông

xe, ở ngoài khu đông dân cư, xe chạy với tốc độ cao.

Hình D.8 - Biển số R.306

D.7

Biển số R.307 "Hết tốc độ tối thiểu"

a) Đến hết đoạn đường tốc độ tối thiểu, đặt biển số R.307 "Hết hạn chế tốc độ tối

thiểu" (hoặc đặt biển số DP.135 "Hết tất cả các lệnh cấm", nếu đồng thời có nhiều biển

cấm khác hết tác dụng).

b) Biển có giá trị báo cho người tham gia giao thông biết hiệu lực của biển số R.306

hết tác dụng, kể từ biển này các xe được phép chạy chậm hơn trị số ghi trên biển nhưng

không được gây cản trở các xe khác.

118

Hình D.9 - Biển số R.307

D.8

Biển số R.308 (a,b) "Tuyến đường cầu vượt cắt qua"

Biểu thị phía trước có cầu vượt, xe có thể đi thẳng hoặc theo chỉ dẫn trên hình vẽ để

rẽ trái (hay rẽ phải), đặt biển số R.308 (a,b) “Tuyến đường cầu vượt cắt qua”. Biển đặt tại

vị trí thích hợp trước cầu vượt để hướng dẫn xe đi thẳng hoặc rẽ trái (hay rẽ phải).

a) Biển số R.308a

b) Biển số R.308b

Hình D.10 - Biển số R.308

D.9

Biển số R.309 "Ấn còi"

Biểu thị xe cộ đi đến vị trí đặt biển đó thì phải ấn còi. Đặt biển ở trước khúc đường

ngoặt gấp hoặc sắp vào đường đèo dốc dọc lớn hơn 10%, tầm nhìn bị hạn chế.

Hình D.11 - Biển số R.309

D.10

Biển số R.310(a,b,c) "Hướng đi phải theo cho các xe chở hàng nguy

hiểm"

Để báo cho các loại xe chở hàng nguy hiểm phải đi theo hướng quy định, đặt một

trong những kiểu biển số R.310(a,b,c) "Hướng đi phải theo cho các xe chở hàng nguy

hiểm ". Tùy theo hướng đi mà chọn kiểu biển cho phù hợp.

119

a) Biển số R.310a

b) Biển số R.310b

c) Biển số R.310c

Hình D.12 - Biển số R.310

D.11

Biển số R.403a "Đường dành cho xe ô tô”, biển số R.403b “Đường

dành cho xe ô tô, xe máy", biển số R.403c “Đường dành cho xe buýt”, biển số

R.403d “Đường dành cho xe ô tô con”, biển số R.403e “Đường dành cho xe máy”,

biển số R.403f “Đường dành cho xe máy và xe đạp” , biển số R.403g “Đường dành

cho xe chở hàng bốn bánh gắn động cơ”, biển số R.403h “Đường dành cho xe chở

người bốn bánh gắn động cơ”, biển số R.403k “Đường dành cho xe chở hàng, xe

chở người bốn bánh gắn động cơ”

a) Để báo hiệu bắt đầu đường dành cho các loại ô tô đi lại, đặt biển số R.403a

"Đường dành cho xe ô tô".

b) Để báo hiệu bắt đầu đường dành cho các loại ô tô, xe máy đi lại, đặt biển số

R.403b "Đường dành cho xe ô tô, xe máy".

c) Để báo hiệu bắt đầu đường dành cho xe buýt, đặt biển số R.403c “Đường dành

cho xe buýt”.

d) Để báo hiệu bắt đầu đường dành cho xe ô tô con, đặt biển số R.403d “Đường

dành cho xe ô tô con”.

e) Để báo hiệu bắt đầu đường dành cho xe máy, đặt biển số R.403e “Đường dành

cho xe máy”.

f) Để báo hiệu bắt đầu đường dành cho xe máy (kể cả xe gắn máy) và xe đạp (kể cả

xe thô sơ), đặt biển số R.403f “Đường dành cho xe máy và xe đạp”.

g) Để báo hiệu bắt đầu đường dành cho chở hàng bốn bánh gắn động cơ, đặt biển

số R.403g “Đường dành cho xe chở hàng bốn bánh gắn động cơ”.

h) Để báo hiệu bắt đầu đường dành cho chở người bốn bánh gắn động cơ, đặt biển

số R.403h “Đường dành cho xe chở người bốn bánh gắn động cơ”.

k) Để báo hiệu bắt đầu đường dành cho chở hàng, xe chở người bốn bánh gắn động

cơ, đặt biển số R.403k “Đường dành cho xe chở hàng, xe chở người bốn bánh gắn động

cơ”

l) Ngoài các loại phương tiện quy định trên biển được đi lại, các loại phương tiện

giao thông khác không được phép đi vào đoạn đường có đặt các biển số R.403a, R.403b,

R.403c, R.403d, R.403e, R.403f, R.403g, R.403h, R.403k.

m) Tùy loại phương tiện, nhóm phương tiện cần quy định mà bố trí hình vẽ, biểu

tượng các phương tiện tương ứng trên biển cho phù hợp và đảm bảo mỹ quan.

120

a) Biển số R.403a

b) Biển số R.403b

c) Biển số R.403c

d) Biển số R.403d

e) Biển số R.403e

f) Biển số R.403f

g) Biển số R.403g

h) Biển số R.403h

k) Biển số R.403k

Hình D.13 - Biển số R.403

D.12

Biển số R.404a "Hết đoạn đường dành cho xe ô tô”, biển số R.404b

“Hết đoạn đường dành cho xe ô tô, xe máy", biển số R.404c “Hết đoạn đường dành

cho xe buýt”, biển số R.404d “Hết đoạn đường dành cho xe ô tô con”, biển số

R.404e “Hết đoạn đường dành cho xe máy”, biển số R.404f “Hết đoạn đường dành

cho xe máy và xe đạp”, biển số R.404g “Hết đoạn đường dành cho xe chở hàng bốn

bánh gắn động cơ”, biển số R.404h “Hết đoạn đường dành cho xe chở người bốn

bánh gắn động cơ”, biển số R.404k “Hết đoạn đường dành cho xe chở hàng, xe chở

người bốn bánh gắn động cơ”.

121

a) Đến hết đoạn đường dành cho ô tô đi lại, đặt biển số R.404a "Hết đoạn đường

dành cho xe ô tô".

b) Đến hết đoạn đường dành cho ô tô, xe máy đi lại, đặt biển số R.404b "Hết đoạn

đường dành cho xe ô tô, xe máy".

c) Đến hết đoạn đường dành cho xe buýt đi lại, đặt biển số R.404c "Hết đoạn đường

dành cho xe buýt".

d) Đến hết đoạn đường dành cho xe ô tô con đi lại, đặt biển số R.404d "Hết đoạn

đường dành cho xe ô tô con".

e) Đến hết đoạn đường dành cho xe máy đi lại, đặt biển số R.404e "Hết đoạn đường

dành cho xe máy".

f) Đến hết đoạn đường dành cho xe máy, xe đạp, kể cả xe gắn máy đi lại, đặt biển

số R.404f "Hết đoạn đường dành cho xe máy và xe đạp".

g) Đến hết đoạn đường dành cho xe chở hàng bốn bánh gắn động cơ, đặt biển số

R.404g “Hết đoạn đường dành cho xe chở hàng bốn bánh gắn động cơ”.

h) Đến hết đoạn đường dành cho xe chở người bốn bánh gắn động cơ, đặt biển số

R.404h “Hết đoạn đường dành cho xe chở người bốn bánh gắn động cơ”.

k) Đến hết đoạn đường dành cho xe chở hàng, xe chở người bốn bánh gắn động

cơ, đặt biển số R.404k “Hết đoạn đường dành cho xe chở hàng, xe chở người bốn bánh

gắn động cơ”.

l) Kích thước và màu sắc của hình vẽ trên biển:

Giống như biển số R.404 nhưng có thêm vạch chéo đỏ từ góc phía trên bên phải

xuống phía dưới bên trái.

a) Biển số R.404a

b) Biển số R.404b

c) Biển số R.404c

d) Biển số R.404d

122

e) Biển số R.404e

f) Biển số R.404f

g) Biển số R.404g h) Biển số R.404h k) Biển số R.404k

Hình D.14 - Biển số R.404

D.13

Biển số R.411 "Hướng đi trên mỗi làn đường phải theo"

a) Để báo hiệu cho người tham gia giao thông biết số lượng làn đường trên mặt

đường và hướng đi trên mỗi làn đường theo vạch kẻ đường, đặt biển số R.411 "Hướng đi

trên mỗi làn đường theo vạch kẻ đường". Biển sử dụng phối hợp với vạch kẻ đường (loại

vạch 9.3: vạch mũi tên chỉ hướng trên mặt đường). Tùy theo tình hình thực tế về số lượng

làn đường và hướng đi trên mỗi làn đường mà có ký hiệu phù hợp. Biển có tác dụng bắt

buộc người tham gia giao thông phải đi đúng làn đường đã được chỉ dẫn hướng phù hợp

với hành trình của xe.

Chú ý: số làn đường và hướng mũi tên tùy theo yêu cầu chỉ dẫn thực tế mà vẽ cho

phù hợp. Hình trên biến số R.411 chỉ là một trường hợp.

Hình D.15 - Biển số R.411

D.14

Biển số R.412 (a,b,c,d,e,f,g,h) "Làn đường dành riêng cho từng loại xe

hoặc nhóm xe"

a) Để báo hiệu cho người tham gia giao thông biết có làn đường dành riêng cho

từng loại xe nhoặc nhóm xe riêng biệt, đặt biển số R.412 (a,b,c,d,e,f,g,h). Biển được đặt

phía trên làn xe, ở đầu đường theo chiều xe chạy. Tùy loại phương tiện, nhóm phương

tiện cần quy định mà bố trí hình vẽ, biểu tượng các phương tiện tương ứng và mũi tên

trên biển cho phù hợp và đảm bảo mỹ quan. Các loại xe khác không được đi vào làn

123

đường có đặt biển này (trừ các xe được quyền ưu tiên theo quy định). Riêng biển số

R.412e “Làn đường dành cho xe buýt”, nếu vạch sơn phân làn dành cho xe buýt có dạng

nét đứt, các xe khác có thể đi vào làn xe này nhưng phải ưu tiên cho xe buýt (phải

nhường đường, chuyển sang làn khác để không ảnh hưởng đến việc vận hành của xe

buýt); trường hợp vạch sơn phân làn dành cho xe buýt là nét liền, các phương tiện khác

không được đi vào làn đường dành cho xe buýt.

- Biển số R.412a "Làn đường dành cho xe ô tô khách": làn đường dành riêng cho ô

tô khách (kể cả ô tô buýt). Trong trường hợp cần phân làn các loại xe khách theo số chỗ

ngồi thì ghi số chỗ ngồi cho phép của xe khách lên thân xe trong hình vẽ của biển (Ví dụ:

“< 16c”. Khi báo hiệu làn đường dành riêng cho xe buýt nhanh, bổ sung thêm cụm từ

“BRT” trên biển số R.412a.

- Biển số R.412b "Làn đường dành cho xe ô tô con".

- Biển số R.412c "Làn đường dành cho xe ô tô tải". Trong trường hợp cần phân làn

các loại xe tải theo khối lượng chuyên chở cho phép thì ghi trị số khối lượng chuyên chở

cho phép của xe tải lên thân xe trong hình vẽ của biển (Ví dụ: “<3,5t”).

- Biển số R.412d "Làn đường dành cho xe máy": làn đường dành riêng cho xe máy

và xe gắn máy.

- Biển số R.412e “Làn đường dành cho xe buýt”.

- Biển số R.412f “Làn đường dành cho xe ô tô”: làn đường dành cho các loại xe ô tô.

- Biển số R.412g “Làn đường dành cho xe máy và xe đạp”: làn đường dành riêng

cho xe máy (kể cả xe gắn máy) và xe đạp (kể cả các loại xe thô sơ khác).

- Biển số R.412h “Làn đường dành cho xe đạp”: làn đường dành riêng cho xe đạp

(kể cả các loại xe thô sơ khác).

b) Khi đến gần nơi đường bộ giao nhau, xe được phép chuyển làn để đi theo hành

trình mong muốn. Việc chuyển làn phải thực hiện theo đúng các quy định.

a) Biển số R.412a b) Biển số R.412b c) Biển số R.412c d) Biển số R.412d

e) Biển số R.412e f) Biển số R.412f g) Biển số R.412g h) Biển số R.412h

124

(Ví dụ: Biển làn đường dành riêng cho nhóm xe khách và xe con)

Hình D.16 - Biển số R.412

D.15

Biển số R.412 (i,j,k,l,m,n,o,p) "Kết thúc làn đường dành riêng cho từng

loại xe hoặc nhóm xe”

a) Khi kết thúc làn đường dành cho xe ô tô khách đi lại, đặt biển số R.413i " Kết thúc

làn đường dành cho xe ô tô khách".

b) Khi kết thúc làn đường làn đường dành cho xe ô tô con đi lại, đặt biển số R.413j

"Kết thúc làn đường dành cho xe ô tô con".

c) Khi kết thúc làn đường dành cho xe ô tô tải đi lại, đặt biển số R.413k "Kết thúc làn

đường dành cho xe ô tô tải".

d) Khi kết thúc làn đường dành cho xe máy đi lại, đặt biển số R.413l "Kết thúc làn

đường dành cho xe máy".

e) Khi kết thúc làn đường dành riêng cho xe buýt đi lại, đặt biển số R.413m "Kết thúc

làn đường dành cho xe buýt".

f) Khi kết thúc làn đường dành cho xe ô tô đi lại, đặt biển số R.413n "Kết thúc làn

đường dành cho xe ô tô".

g) Khi kết thúc làn đường dành cho xe máy và xe đạp đi lại, đặt biển số R.413o "Kết

thúc làn đường dành cho xe máy và xe đạp".

h) Khi kết thúc làn đường dành cho đạp đi lại, đặt biển số R.413p "Kết thúc làn

đường dành cho xe đạp".

a) Biển số R.412i b) Biển số R.412j c) Biển số R.412k d) Biển số R.412l

e) Biển số R.412m f) Biển số R.412n g) Biển số R.412o h) Biển số R.413p

125

(ví dụ: Biển kết thúc làn đường dành riêng cho nhóm xe khách và xe con)

Hình D.17 - Biển số R.413

D.16

Biển số R.415 “Biển gộp làn đường theo phương tiện” và “Kết thúc làn

đường theo phương tiện”

a) Để báo hiệu cho người tham gia giao thông biết số lượng làn đường và loại xe

được phép lưu thông trên từng làn đường theo quy định, đặt biển số R.415a “Biển gộp

làn đường theo phương tiện” (Hình D.18a). Tùy theo tình hình thực tế về số lượng làn

đường và phương án tổ chức giao thông mà sử dụng các ký hiệu phương tiện trên các

làn cho phù hợp. Hình trên biển số R.415a chỉ là một trường hợp. Biển không áp dụng

với các xe chuyển làn để ra vào hoặc dừng, đỗ bên đường. Căn cứ vào vạch sơn thực

tế trên đường để thực hiện việc chuyển làn cho phù hợp giữa các làn được phép lưu

thông.

a) Hình D.18 - Biển số R.415a

Để chỉ dẫn hểt đoạn đường lưu thông trên từng làn đường theo quy định, đặt biển

số R.415b “Kết thúc làn đường theo phương tiện” (Hình D.18b).

b) Hình D.18 - Biển số R.415b

126

Hình D.18 - “Biển gộp làn đường theo phương tiện” và “Kết thúc làn đường theo

phương tiện”

b) Khi đến gần nơi đường bộ giao nhau, xe được phép chuyển làn để đi theo hành

trình mong muốn. Việc chuyển làn phải thực hiện theo đúng các quy định.

c) Biển số R.415 là biển hình chữ nhật nền màu xanh, trên đó thể hiện hình vẽ các

loại phương tiện cho phép sử dụng trên từng làn đường. Biển đặt bên đường hoặc treo

trên cột cần vươn, giá long môn.

d) Biển này chỉ áp dụng với những đoạn đường có 2 đến 4 làn đường cơ giới cho

mỗi hướng lưu thông.

D.17

Biển số R.420 "Bắt đầu khu đông dân cư"

a) Để báo hiệu bắt đầu đoạn đường vào phạm vi khu đông dân cư, đặt biển số

R.420 "Bắt đầu khu đông dân cư".

b) Biển có tác dụng báo cho người tham gia giao thông biết phạm vi phải tuân theo

những quy định đi đường được áp dụng ở khu đông dân cư.

c) Đoạn đường qua khu vực đông dân cư được xác định bắt đầu bằng biển số R.420

“Bắt đầu khu đông dân cư” và kết thúc bằng biển số R.421 “Hết khu đông dân cư”.

Đối với đoạn đường nằm trong đô thị: Căn cứ vào mức độ đô thị hóa và mật độ dân

cư sinh sống bên đường để đặt biển báo hiệu "Bắt đầu khu đông dân cư" (Biển số R.420)

và biển báo hiệu "Hết khu đông dân cư" (Biển số R.421) trên các tuyến đường ở vị trí vào,

ra đô thị cho phù hợp (không đặt biển báo theo địa giới hành chính được quy hoạch, nếu

chưa đô thị hóa hoặc dân cư thưa thớt); Biển số R.420 có hiệu lực khu đông dân cư đối với

tất cả các tuyến đường nằm trong khu đông dân cư đô thị cho đến vị trí đặt biển số R.421.

Đối với đoạn đường nằm ngoài đô thị: Đoạn đường được xác định là qua khu đông

dân cư khi có chiều dài từ 500 m trở l ên, khoảng cách từ nhà tới mép đường (phần xe

chạy) từ 6m trở xuống và mật độ các lối ra vào nhà trung bình dưới 10 m; ngoài ra, trong

trường hợp đặc biệt khác như tại các nút giao cần phải hạn chế tốc độ mà xen kẹp ngắn

với khu dân cư cũng có thể kéo dài khu dân cư qua các nút giao.

d) Trong phạm vi biển số R.420 có hiệu lực, khi gặp biển báo tốc độ tối đa cho phép

(biển số P.127) người tham gia giao thông phải chấp hành quy định của biển số P.127.

Hình D.19 - Biển số R.420

D.18

Biển số R.421 "Hết khu đông dân cư"

Để báo hiệu hết đoạn đường qua phạm vi khu đông dân cư, đặt biển số R.421 "Hết

khu đông dân cư". Biển có tác dụng báo cho người tham gia giao thông biết phạm vi phải

tuân theo những quy định đi đường được áp dụng ở khu đông dân cư đã hết hiệu lực.

127

Hình D.20 - Biển số R.421

D.19

Biển hiệu lệnh có tác dụng trong khu vực

Để báo cấm, hạn chế hay chỉ dẫn có hiệu lực cho tất cả các tuyến đường trong một

khu vực (hiệu lực cho cả khu vực), đặt biển “Bắt đầu vào khu vực” (Ví dụ: biển số R.E,9a;

R.E,9b; R.E,9c; R.E,9d; ...). Từ ZONE được biểu thị ở phía trên và chi tiết cấm, hạn chế

hay chỉ dẫn được biểu thị ở bên dưới. Tùy theo chi tiết cấm, hạn chế hay chỉ dẫn mà bố trí

biển tương ứng, ví dụ:

- Để cấm đỗ xe trong khu vực, đặt biển số R.E,9a “Cấm đỗ xe trong khu vực”;

- Để cấm đỗ xe theo giờ trong khu vực, đặt biển số R.E,9b “Cấm đỗ xe theo giờ

trong khu vực”;

- Để quy định khu vực đỗ xe, đặt biển số R.E,9c “Khu vực đỗ xe”;

- Để quy định hạn chế tốc độ tối đa trong khu vực, đặt biển số R.E,9d “Hạn chế tốc

độ tối đa trong khu vực”.

a) Biển số R.E,9a b) Biển số R.E,9b c) Biển số R.E,9c d) Biển số R.E,9d

Hình D.21 - Biển “Bắt đầu vào khu vực”

D.20

Biển hết hiệu lực khu vực

Để chỉ dẫn ra khỏi khu vực có báo cấm, hạn chế hay chỉ dẫn có hiệu lực trong một

khu vực, đặt biển “Ra khỏi khu vực” tương ứng (Ví dụ: biển số R.E,10a; R.E,10b; R.E,10c;

R.E,10d; ...). Tùy theo chi tiết cấm, hạn chế hay chỉ dẫn mà bố trí biển tương ứng, ví dụ:

- Để báo hiệu hết cấm đỗ xe trong khu vực, đặt biển số R.E,10a “Hết cấm đỗ xe

trong khu vực”;

- Để báo hiệu hết cấm đỗ xe theo giờ trong khu vực, đặt biển số R.E,10b “Hết cấm

đỗ xe theo giờ trong khu vực”;

128

- Để quy định hết khu vực đỗ xe, đặt biển số R.E,10c “Hết khu vực đỗ xe”;

- Để quy định hết hạn chế tốc độ tối đa trong khu vực, đặt biển số R.E,10d “Hết hạn

chế tốc độ tối đa trong khu vực”.

a) Biển số R.E,10a b) Biển số R.E,10b c) Biển số R.E,10c d) Biển số R.E,10d

Hình D.22 – Biển “Ra khỏi khu vực”

D.21

Báo hiệu có hầm chui và kết thúc hầm chui (biển số R.E,11a; R.E,11b theo

GMS)

a) Để chỉ dẫn đoạn đường qua hầm có áp dụng quy định giao thông riêng, đặt biển

số R.E,11a “Đường hầm”.

b) Để chỉ dẫn hết đoạn đường qua hầm, các quy định giao thông riêng không còn áp

dụng, đặt biển số R.E,11b “ Kết thúc đường hầm”.

a) Biển số R.E,11a

b) Biển số R.E,11b

Hình D.23 - Biển báo hiệu hầm chui

129

Phụ lục E

Ý NGHĨA - SỬ DỤNG BIỂN CHỈ DẪN

E.1

Biển số I.401 "Bắt đầu đường ưu tiên"

a) Để biểu thị ưu tiên cho các phương tiện trên đường có đặt biển này được đi

trước, đặt biển số I.401 “Bắt đầu đường ưu tiên”. Biển đặt tại vị trí thích hợp trước khi

đường nhánh sắp nhập vào trục đường chính, yêu cầu phương tiện từ đường nhánh ra

phải dừng lại nhường cho phương tiện trên đường chính đi trước.

Trong trường hợp trên đường ưu tiên đã có các biển số W.207, tại các đường nhánh

đã có biển số W.208 thì không nhất thiết đặt biển số I.401.

b) Trên đoạn đường này, phương tiện được quyền ưu tiên đi qua nơi giao nhau

không có điều khiển giao thông. Phương tiện trên đường khác nhập vào hay cắt ngang

qua phải nhường đường (trừ các xe được quyền ưu tiên theo quy định). Nếu ở chỗ giao

nhau có điều khiển giao thông thì nguyên tắc chạy xe ưu tiên hết tác dụng (trừ các xe

được quyền ưu tiên theo quy định).

c) Phía dưới biển số I.401, đặt biển số S.506a "Hướng đường ưu tiên". Nếu ở nơi

đường giao nhau đường ưu tiên thay đổi hướng.

d) Trên các đường không ưu tiên, ở những điểm giao nhau, đặt biển số W.208 "Giao

nhau với đường ưu tiên" hoặc biển số R.122 "Dừng lại", bên dưới có đặt biển số S.506b

"Hướng đường ưu tiên".

Hình E.1 - Biển số I.401

E.2

Biển số I.402 "Hết đoạn đường ưu tiên"

Đến hết đoạn đường quy định là ưu tiên, đặt biển số I.402 "Hết đoạn đường ưu tiên".

Hình E.2 - Biển số I.402

E.5

Biển số I.405(a,b,c) "Đường cụt"

a) Để chỉ dẫn những đường cụt, đặt các biển sau:

- Biển số I.405 (a,b) để chỉ lối rẽ vào đường cụt. Tùy theo lối rẽ vào đường cụt mà

chọn kiểu biển cho phù hợp. Biển này đặt trên đường chính trước khi đến nơi đường giao

nhau để rẽ vào đường cụt.

130

- Biển số I.405c để chỉ dẫn phía trước là đường cụt. Biển này đặt trước đường cụt

300 m đến 500 m và cứ 100 m phải đặt thêm một biển.

- Đường cụt là những đường xe không thể tiếp tục đi qua được. Những đường cụt

có thể là những ngõ cụt (ở trong khu đông dân cư); đường hoặc cầu bị đứt do thiên tai,

địch hoạ hoặc đường tránh dự phòng mà mà tại vị trí vượt sông, suối chưa có phương

tiện vượt sông; đường đi vào cầu nhưng cầu hỏng v.v...

b) Những đường cụt mà xe cộ không thể đi vào được hoặc không sử dụng thì không

đặt biển đường cụt mà phải rào chắn ngay tại nơi đường giao nhau và đặt biển số P.101

"Đường cấm".

a) Biển số I.405a

b) Biển số I.405b

c) Biển số I.405c

Hình E.5 - Biển số I.405

E.6

Biển số I.406 "Được ưu tiên qua đường hẹp"

a) Để chỉ dẫn cho người tham gia giao thông cơ giới biết mình được quyền ưu tiên đi

trước trên đoạn đường hẹp, đặt biển số I.406 "Được ưu tiên qua đường hẹp".

b) Nếu trên hướng đi ngược chiều có xe (cơ giới hoặc thô sơ) đã đi vào phạm vi

đường hẹp thì xe đi theo chiều ưu tiên cũng phải nhường đường.

c) Khi đã đặt biển số I.406 thì ở chiều ngược lại bắt buộc đặt biển số P.132 "Nhường

đường cho xe cơ giới đi ngược chiều qua đường hẹp".

Hình E.6 - Biển số I.406

E.7

Biển số I.407(a,b,c) "Đường một chiều"

a) Để chỉ dẫn những đoạn đường chạy một chiều, đặt biển số I.407(a,b,c) "Đường

một chiều". Biển số I.407a đặt sau nơi đường giao nhau, khi đã có biển số R.302 tại các

đầu dải phân cách thì không nhất thiết đặt biển số I.407a. Biển số I.407b,c đặt trước nơi

đường giao nhau và đặt trên đường chuẩn bị đi vào đường một chiều.

b) Biển số I.407 (a,b,c) chỉ cho phép các loại phương tiện giao thông đi theo chiều

vào theo mũi tên chỉ, cấm quay đầu ngược lại (trừ các xe được quyền ưu tiên theo quy

định).

c) Khi hết đoạn đường một chiều đặt biển số W.204 "Đường hai chiều". Biển số

W.204 cho biết bắt đầu đi hai chiều.

131

a) Biển số I.407a b) Biển số I.407b c) Biển số I.407c

Hình E.7 - Biển số I.407

E.8

Biển số I.408 "Nơi đỗ xe"

a) Để chỉ dẫn những nơi được phép đỗ xe, những bãi đỗ xe, bến xe, v.v..., đặt biển

số I.408 "Nơi đỗ xe".

b) Chiều dài nơi đỗ xe có thể được xác định giới hạn bằng vạch kẻ trên mặt đường

hoặc bãi đỗ có hình dáng rõ ràng. Phạm vi quy định đỗ xe sẽ hết hiệu lực 10 m trước khi

đến nơi đường giao nhau tiếp theo; khi cần thiết, có thể đặt thêm biển phụ chỉ hiệu lực

của vùng cho phép đỗ xe.

Hình E.8 - Biển số I.408

E.8a

Biển số I.408a "Nơi đỗ xe một phần trên hè phố"

a) Để chỉ dẫn những nơi được phép đỗ xe một phần trên hè phố rộng, đặt biển số

I.408a "Nơi đỗ xe một phần trên hè phố". Xe phải đỗ sao cho các bánh phía ghế phụ trên

hè phố.

b) Mặt biển có thể theo chiều hướng đi hoặc đặt song song và có hiệu lực từ vị trí

đặt biển. Chiều dài nơi đỗ xe có thể được xác định giới hạn bằng vạch kẻ trên mặt đường.

Khi cần thiết có thể đặt thêm biển phụ chỉ hiệu lực của vùng cho phép đỗ.

Hình E.8a - Biển số I.408a

E.9

Biển số I.409 "Chỗ quay xe"

a) Để chỉ dẫn vị trí được phép quay đầu xe, đặt biển số I.409 "Chỗ quay xe".

b) Bên dưới biển số I.409 có thể đặt biển số S.502 "Khoảng cách đến đối tượng báo

hiệu".

132

Hình E.9 - Biển số I.409

E.10

Biển số I.410 "Khu vực quay xe"

a) Để chỉ dẫn khu vực được phép quay đầu xe, đặt biển số I.410 "Khu vực quay xe".

Trên biển mô tả cách thức tiến hành quay xe.

b) Bên dưới biển số I.410 có thể đặt biển số S.502 "Khoảng cách đến đối tượng báo

hiệu".

Hình E.10 - Biển số I.410

E.13

Biển số I.413a "Đường phía trước có làn đường dành cho ô tô khách"

và biển số I.413 (b,c) "Rẽ ra đường có làn đường dành cho ô tô khách "

a) Để chỉ dẫn cho người tham gia giao thông biết đường phía trước có làn đường

dành riêng cho ô tô khách theo chiều ngược lại, đặt biển số I.413a "Đường phía trước có

làn đường dành cho ô tô khách". Biển được đặt ở nơi đường giao nhau đầu đường một

chiều mà hướng ngược chiều có ô tô khách được phép chạy.

b) Để chỉ dẫn cho người tham gia giao thông biết ở nơi đường giao nhau rẽ phải

hoặc rẽ trái là rẽ ra đường có làn đường dành riêng cho ô tô khách, đặt biển số I.413b

hoặc biển số I.413c báo hiệu "Rẽ ra đường có làn đường dành cho ô tô khách". Tùy theo

hướng rẽ mà lựa chọn kiểu biển cho phù hợp.

a) Biển số I.413a

b) Biển số I.413b

c) Biển số I.413c

Hình E.13 - Biển số I.413

E.14

Biển số I.414(a,b,c,d) "Chỉ hướng đường"

Ở các nơi đường bộ giao nhau, đặt biển số I.414(a,b,c,d) "Chỉ hướng đường" để chỉ

dẫn hướng đường đến các địa danh, khu dân cư. Trên biển cần chỉ dẫn cả số hiệu (tên)

đường và cự ly (làm tròn đến kilômét; nếu cự ly < 1,0 km thì làm tròn đến 100 m):

- Biển số I.414(a,b) đặt ở nơi đường đường bộ giao nhau và chỉ có một địa danh và

khu dân cư trên hướng đường cần phải chỉ dẫn.

133

- Biển số I.414(c,d) đặt ở nơi đường đường bộ giao nhau có từ hai địa danh, khu

dân cư cần phải chỉ dẫn trên biển. Địa danh xa hơn phải viết bên dưới.

- Hình vẽ phác họa chỉ hướng đường trên biển phải phù hợp (đồng dạng) với các

hướng đường trên thực tế. Chữ và số viết t ùy theo kích thước biến và số ký tự để căn

chỉnh cho phù hợp, đảm bảo rõ ràng, mỹ quan; khuyến khích sử dụng cỡ chữ lớn.

a) Biển số I.414a b) Biển số I.414b

c) Biển số I.414c d) Biển số I.414d

Hình E.14 - Biển số I.414

E.15

Biển số I.415 "Mũi tên chỉ hướng đi"

Trong khu đông dân cư, hoặc ở các đường giao nhau để chỉ dẫn hướng đi đến một

địa danh lân cận tiếp theo và khoảng cách (làm tròn đến km) đến nơi đó, cần phải đặt biển

số I.415 "Mũi tên chỉ hướng đi". Trong trường hợp địa danh gần thì không nhất thiết phải

ghi khoảng cách.

Hình E.15 - Biển số I.415

E.16

Biển số I.416 "Đường tránh"

a) Để chỉ dẫn lối đi đường tránh, đường vòng trong trường hợp đường cấm vì lý do

đường, cầu bị tắc hoặc thi công và cấm một số loại xe đi qua, đặt biển số I.416 "Đường

tránh" trước các đường giao nhau.

b) Hình biển cấm vẽ trên biển này được sử dụng các loại biển từ số P.101 đến biển

số P.120 tùy theo trường hợp cần thiết yêu cầu. Trường hợp cần thiết có thể ghi tên các

đường trên hình vẽ để dễ nhận biết hướng đi.

134

Hình E.16 - Biển số I.416

E.17

Biển số I.417(a,b,c) "Chỉ hướng đường phải đi cho từng loại xe"

a) Ở các đường giao nhau trong trường hợp cấm hoặc hạn chế một số loại xe, khi

cần thiết có thể đặt biển chỉ hướng đường phải đi cho từng loại xe đến một khu dân cư

tiếp theo, đặt biển số I.417(a,b,c) "Chỉ hướng đường phải đi cho từng loại xe".

b) Tùy theo loại xe, địa danh khu đông dân cư và hướng đi cần chỉ dẫn để sử dụng

kiểu biển và chữ đề trên biển cho thích hợp.

a) Biển số I.417a

b) Biển số I.417b

c) Biển số I.417c

Hình E.17 - Biển số I.417

E.18

Biển số I.418 "Lối đi ở những vị trí cấm rẽ"

a) Để chỉ lối đi ở các nơi đường giao nhau bị cấm rẽ, đặt biển số I.418 "Lối đi ở

những vị trí cấm rẽ". Biển được đặt ở nơi đường giao nhau trước đường cấm rẽ.

b) Hình vẽ trên biển tùy theo quy định thực tế mà vẽ cho phù hợp.

Hình E.18 - Biển số I.418

E.19

Biển số I.419 "Chỉ dẫn địa giới"

a) Để chỉ dẫn địa giới hành chính giữa các thành phố, tỉnh, huyện, đặt biển số

I.419(a,b) "Chỉ dẫn địa giới".

Biển số I.419b áp dụng cho các tuyến đường đối ngoại và các tuyến đường có nhiều

người nước ngoài đi lại. Biển số I.419a áp dụng cho các trường hợp khác.

b) Trên đường quốc lộ biển "Chỉ dẫn địa giới" đặt ở ranh giới hành chính giữa hai

thành phố trực thuộc trung ương hoặc hai tỉnh hoặc thành phố trực thuộc trung ương với

135

tỉnh. Trên các đường tỉnh biển "Chỉ dẫn địa giới" đặt ở ranh giới hành chính như quy định

cho quốc lộ và ranh giới hành chính thành phố trực thuộc tỉnh với huyện hoặc hai huyện

liền kề. Trên các đường huyện, đường xã, đường đô thị và đường chuyên dùng không

nhất thiết phải đặt biển "Chỉ dẫn địa giới".

c) Lý trình ghi trên biển số I.419(a,b) "Chỉ dẫn địa giới" được làm tròn đến mét.

d) Tùy theo địa hình, biển "Chỉ dẫn địa giới" có thể đặt ở phía tay trái hay phải theo

hướng đi của người tham gia giao thông.

Hình E.19a - Biển số I.419a

Hình E.19b - Biển số I.419b

E.22

Biển số I.422 "Di tích lịch sử"

Để chỉ dẫn những nơi có di tích lịch sử hoặc những nơi có danh lam thắng cảnh,

những nơi có thể tham quan v.v... ở hai ven đường, đặt biển số I.422 (a,b) "Di tích lịch

sử".

Biển số I.422b áp dụng cho các tuyến đường đối ngoại và các tuyến đường có nhiều

người nước ngoài đi lại. Biển số I.422a áp dụng cho các trường hợp khác.

Hình E.22a - Biển số I.422a

136

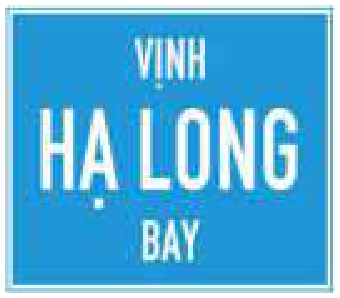

Hình E.22b – Biển số I.422b

E.23a Biển số I.423(a,b) "Vị trí người đi bộ sang ngang"

a) Để chỉ dẫn người đi bộ và người tham gia giao thông biết vị trí dành cho người đi

bộ sang ngang, đặt biển số I.423 (a,b) "Vị trí người đi bộ sang ngang".

b) Biển này được sử dụng độc lập ở những vị trí sang ngang, đường không có tổ

chức điều khiển giao thông hoặc có thể sử dụng phối hợp với vạch kẻ đường. Gặp biển

này người tham gia giao thông phải điều khiển xe chạy chậm, chú ý quan sát, ưu tiên cho

người đi bộ sang ngang. Chiều người đi bộ trên biển phải hướng vào đường.

Khi đã có vạch sơn kẻ đường cho người đi bộ hoặc trước vị trí người đi bộ sang

đường đã đặt biển số W.224 hoặc biển số R.305 thì có thể không đặt biển số I.423(a,b).

a) Biển số I.423a

b) Biển số I.423b

Hình E.23a - Biển số I.423

E.23b Biển số I.423c “Điểm bắt đầu đường đi bộ” (biển số F,9 theo Hiệp định

GMS)

Để chỉ dẫn cho người đi bộ và người lái xe biết nơi bắt đầu đoạn đường dành cho

người đi bộ, đặt biển số I.423c "Điểm bắt đầu đường đi bộ". Biển này không dùng cho các

vị trí đi bộ cắt ngang qua đường.

Hình E.23b - Biển số I.423c

137

E.24

Biển số I.424(a,b) "Cầu vượt qua đường cho người đi bộ"

Để chỉ dẫn cho người đi bộ sử dụng cầu vượt qua đường, đặt biển số I.424(a,b)

"Cầu vượt qua đường cho người đi bộ". Tùy hướng thực tế của người đi bộ qua đường

mà sử dụng biển số I.424a hoặc biển số I.424b cho phù hợp.

Khi người đi bộ dễ dàng nhận biết cầu vượt qua đường cho người đi bộ thì có thể

không cần sử dụng biển số I.424(a,b).

a) Biển số I.424a

b) Biển số I.424b

Hình E.24 - Biển số I.424

E.25

Biển số I.424(c,d) "Hầm chui qua đường cho người đi bộ"

Để chỉ dẫn cho người đi bộ sử dụng hầm chui qua đường, đặt biển số I.424 (c,d)

"Hầm chui qua đường cho người đi bộ". Tùy hướng thực tế của người đi bộ qua hầm mà

sử dụng biển số I.424c hoặc I.424d cho phù hợp.

a) Biển số I.424c

b) Biển số I.424d

Hình E.25 - Biển số I.424

E.26

Biển số I.425 "Bệnh viện"

a) Để chỉ dẫn sắp đến cơ sở điều trị bệnh ở gần đường như bệnh viện, bệnh xá,

trạm xá v.v... đặt biển số I.425 "Bệnh viện".

b) Gặp biển này người tham gia giao thông đi chậm, chú ý quan sát và không sử

dụng còi.

Hình E.26 - Biển số I.425

E.27

Biển số I.426 "Trạm cấp cứu"

Để chỉ dẫn nơi có trạm cấp cứu y tế ở gần đường, đặt biển số I.426 "Trạm cấp cứu".

138

Hình E.27 - Biển số I.426

E.28

Biển số I.427a "Trạm sửa chữa"

Để chỉ dẫn nơi đặt xưởng, trạm chuyên phục vụ sửa chữa ô tô, xe máy hỏng trên

đường, đặt biển số I.427a "Trạm sửa chữa".

Hình E.28 - Biển số I.427a

E.29

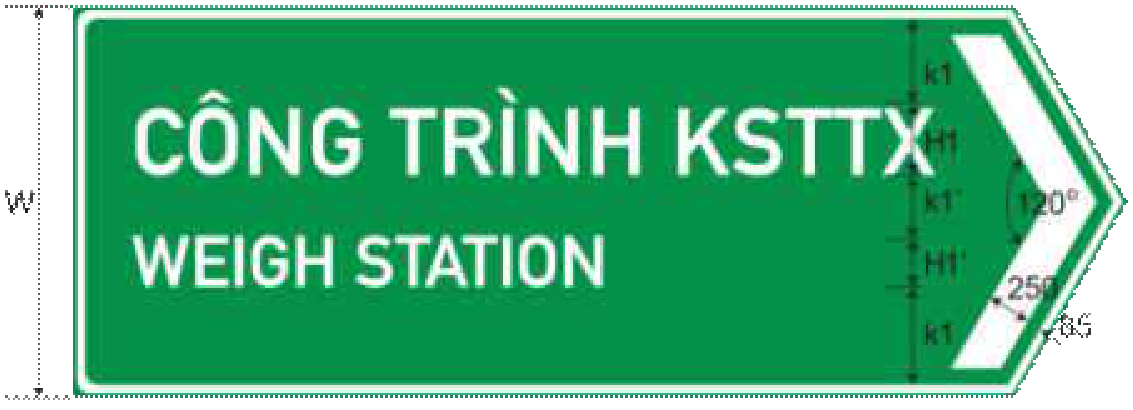

Biển số I.427b “Công trình kiểm soát tải trọng xe”

Để chỉ dẫn nơi đặt Công trình kiểm soát tải trọng xe, đặt biển số I.427b "Công trình

kiểm soát tải trọng xe".

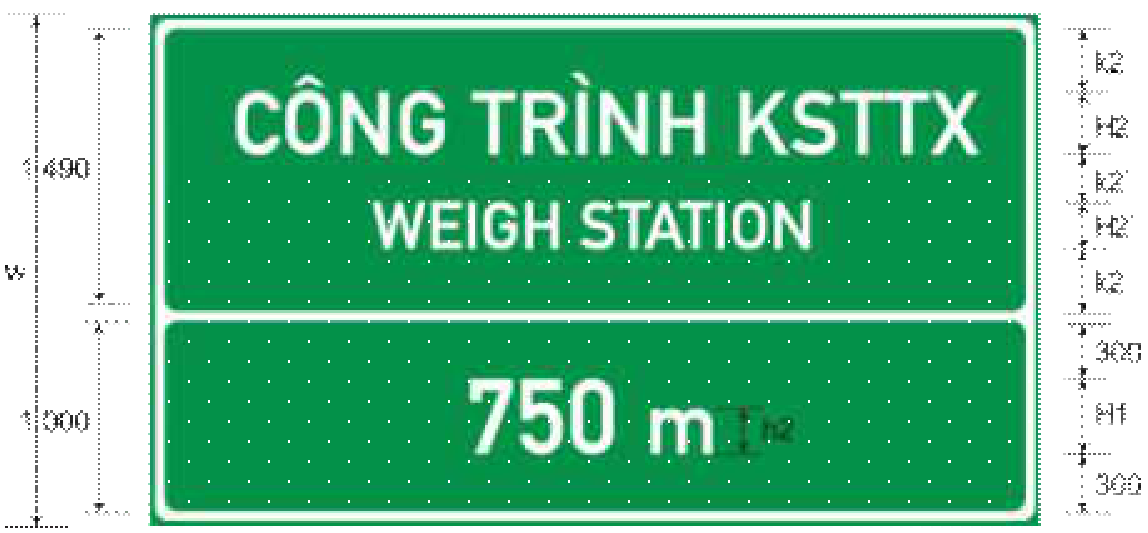

Hình E.29 - Biển số I.427b

E.30

Biển số I.428a "Cửa hàng xăng d ầu", Biển số I.428b “Trạm nạp điện”,

Biển số I.428c “Cửa hàng xăng dầu và Trạm nạp điện”

Để chỉ dẫn những nơi có đặt cửa hàng xăng, dầu hoặc nạp điện hoặc cửa hàng

xăng, dầu và nạp điện phục vụ cho phương tiện giao thông đi trên đường, đặt biển số

I.428a "Cửa hàng xăng dầu", biển số I.428b “Trạm nạp điện”, biển số I.428c “Cửa hàng

xăng dầu và Trạm nạp điện”.

139

a) Biển số I.428a

b) Biển số I.428b c) Biển số I.428c

Hình E.30 - Biển số I.428

E.31

Biển số I.429 "Nơi rửa xe"

Để chỉ dẫn những nơi có bố trí rửa xe, đặt biển số I.429 "Nơi rửa xe".

Hình E.31 - Biển số I.429

E.32

Biển số I.430 "Điện thoại"

Để chỉ dẫn những nơi có đặt trạm điện thoại công cộng chuyên phục vụ khách đi

đường, đặt biển số I.430 "Điện thoại".

Hình E.32 - Biển số I.430

E.33

Biển số I.431 "Trạm dừng nghỉ"

Để chỉ dẫn những nơi có các dịch vụ phục vụ khách đi đường (ăn uống nghỉ ngơi,

cung cấp nhiên liệu…), đặt biển số I.431 "Trạm dừng nghỉ". Tùy trạm dừng nghỉ có dịch vụ

gì mà bố trí các biểu tượng hình vẽ cho phù hợp.

140

Hình E.33 - Biển số I.431

E.34

Biển số I.432 "Khách sạn"

Để chỉ dẫn nơi có khách sạn phục vụ khách đi đường, đặt biển số I.432 "Khách sạn".

Hình E.34 - Biển số I.432

E.35a Biển số I.433a "Nơi nghỉ mát"

Để chỉ dẫn nơi nghỉ mát, đặt biển số I.433a "Nơi nghỉ mát".

Hình E.35a - Biển số I.433a

E.35b Biển số I.433 (b,c,d) - Báo hiệu nơi cắm trại, nhà nghỉ lưu động

Trên các tuyến đường đối ngoại và các tuyến đường có nhiều người nước ngoài đi

lại, để chỉ dẫn sắp đến nơi có vị trí cắm trại, nơi tập kết nhà lưu động, đặt biển số I.433b

"Nơi cắm trại", biển số I.433c “Nơi dành cho nhà lưu động” hoặc biển số I.433d “Nơi cắm

trại và nhà lưu động”.

141

a) Biển số I.433b

b) Biển số I.433c

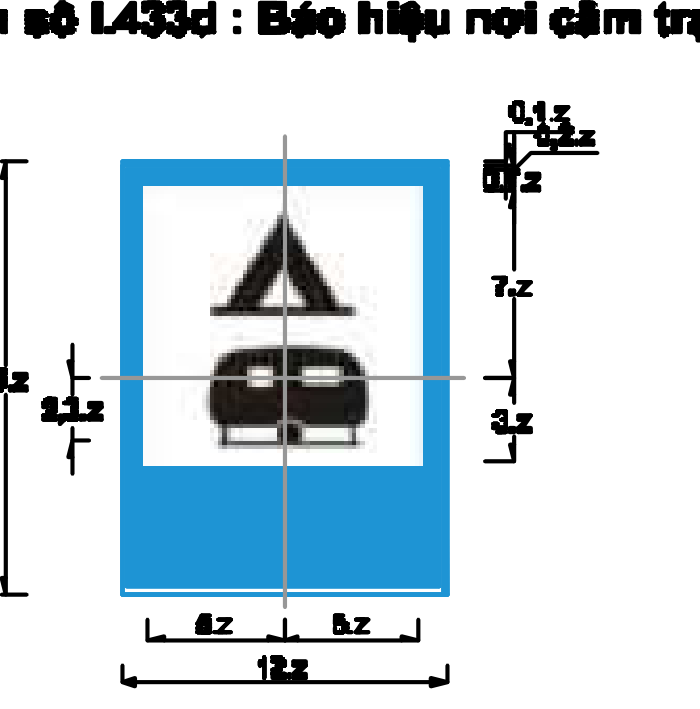

c) Biển số I.433d

Hình E.35b - Biển báo nơi cắm trại, nhà nghỉ lưu động

E.35c Biển số I.433e - Báo hiệu nhà trọ (Youth Hostel)

Trên các tuyến đường đối ngoại và các tuyến đường có nhiều người nước ngoài đi

lại, để chỉ dẫn sắp đến nơi có nhà trọ, đặt biển số I.433e "Nhà trọ".

Hình E.35c - Biển số I.433e

E.36

Biển số I.434a "Bến xe buýt"

Để chỉ dẫn chỗ dừng đỗ xe buýt cho khách lên xuống, đặt biển số I.434a "Bến xe

buýt". Biển số I.434a được bố trí kết hợp với biển phụ để chỉ dẫn các thông tin về số hiệu

tuyến, tên tuyến, điểm đầu, điểm cuối và lộ trình tuyến xe buýt. Biển phụ có thể bố trí liền

kề với biển số I.434a hoặc trong khu vực đón trả khách.

Trong trường hợp chỗ dừng đỗ xe buýt không phải là bến xe theo các quy định hiện

hành thì thay chữ “Bến xe buýt” trên biển thành chữ “Điểm dừng xe buýt”.

Trong trường hợp chỗ dừng đỗ dùng để đón trả khách tuyến cố định thì thay chữ

“Bến xe buýt” thành chữ “Điểm đón trả khách tuyến cố định” và bỏ chữ “BUS STOP” trên

biển.

Trong trường hợp để báo điểm dừng xe của các loại xe khác thì sử dụng hình vẽ

loại xe và dòng chữ tương ứng (ví dụ, “Điểm dừng xe taxi”, ...).

142

Hình E.36 - Biển số I.434a

E.37

Biển số I.434b "Bến xe tải"

Để chỉ dẫn khu vực đỗ xe tải để nhận và trả hàng hoá, đặt biển số I.434b "Bến xe

tải".

Trong trường hợp khu vực đỗ xe tải không phải là bến xe theo các quy định hiện

hành thì thay chữ “Bến xe tải” trên biển thành chữ “Điểm dừng xe tải”.

Hình E.37 - Biển số I.434b

E.38

Biển số I.435 "Bến xe điện"

Để chỉ dẫn chỗ dừng đỗ xe điện cho khách lên xuống, đặt biển số I.435 "Bến xe

điện".

Hình E.38 - Biển số I.435

E.39

Biển số I.436 "Trạm cảnh sát giao thông"

Để chỉ dẫn nơi đặt trạm cảnh sát giao thông, đặt biển số I.436 "Trạm cảnh sát giao

thông". Các phương tiện phải giảm tốc độ đến mức an toàn và không được vượt khi đi

qua khu vực này.

143

Hình E.39 - Biển số I.436

E.40

Biển số I.437 "Đường cao tốc"

Để chỉ dẫn bắt đầu đường cao tốc, đặt biển số I.437 “Đường cao tốc”.

Hình E.40 - Biển số I.437

E.42 F Biển số I.439 "Tên cầu"

a) Để chỉ các thông tin về một cầu, đặt biển số I.439 "Tên cầu". Biển số I.439 chỉ đặt

khi chiều dài cầu lớn hơn 30 m và các cầu có chiều dài nhỏ hơn hoặc bằng 30 m nhưng

có tên gắn với địa danh văn hóa, lịch sử. Không lắp đặt biển tên cầu đối với cầu có biểu

tượng riêng và cầu trong khu vực nội thành, nội thị trừ các cầu mang tên danh nhân, địa

danh văn hóa lịch sử đã có thì giữ nguyên và không nhất thiết phải ghi lý trình.

Để có thông tin phục vụ quản lý cầu, ngoài việc đặt biển số I.439 “Tên cầu”, trong

mọi trường hợp cần gắn các thông tin bao gồm: tên cầu, lý trình làm tròn đến mét, tên

hoặc số hiệu đường, tải trọng thiết kế, chiều dài cầu, năm xây dựng vào thành dầm biên

của cầu (gần đường lên, xuống kiểm tra cầu).

b) Biển "Tên cầu" được đặt ở hai đầu cầu cách đuôi mố 10 m phía bên phải theo

hướng đến.

c) Trên biển "Tên cầu" ghi: Tên cầu, lý trình và tên đường.

Hình E.42 - Biển số I.439

E.43

Biển số I.440 "Đường đang thi công"

144

a) Để chỉ dẫn những đoạn đường đang thi công sửa chữa hoặc nâng cấp cải tạo,

đặt biển số I.440 "Đường đang thi công".

Lý trình ghi trên biển được làm tròn đến mét.

b) Biển số I.440 được đặt ở hai đầu đoạn đường đang thi công sửa chữa hoặc nâng

cấp cải tạo và được đặt sau biển số I.441(a,b,c).

Hình E.43 - Biển số I.440

E.44

Biển số I.441 (a,b,c) "Báo hiệu phía trước có công trường thi công"

a) Để báo cho người tham gia giao thông biết phía trước có công trường thi công,

sửa chữa hoặc nâng cấp, đặt biển số I.441(a,b,c) "Báo hiệu phía trước có công trường thi

công".

b) Biển số I.441(a,b,c) được đặt ở hai đầu đoạn thi công và cách hai đầu đoạn thi

công 500 m, 100 m và 50 m, trước biển số I.440. Trong trường hợp đường 1 chiều thì chỉ

cần đặt cho chiều đi tới. Tùy theo qui mô giao thông, tốc độ xe chạy mà số lượng biển và

cự ly báo có thể điều chỉnh cho phù hợp trong phương án tổ chức giao thông.

c) Cùng với biển số I.441(a,b,c), đặt kèm theo biển số W.227. Khi cần thiết có thể

đặt thêm biển P.127 "Tốc độ tối đa cho phép" và biển số P.134 "Hết hạn chế tốc độ tối đa"

khi kết thúc đoạn đường thi công.

a) Biển số I.441a

b) Biển số I.441b

c) Biển số I.441c

Hình E.44 - Biển số I.441

E.45

Biển số I.442 "Chợ"

Để báo sắp đến khu vực có chợ gần đường có thể đặt biển số I.442 "Chợ", xe cơ

giới qua lại khu vực này phải chú ý quan sát, giảm tốc độ.

Hình E.45 - Biển số I.442

145

E.46

Biển số I.443 "Xe kéo rơ-moóc"

a) Để báo hiệu xe có kéo moóc hoặc xe kéo xe, đặt biển số I.443 "Xe kéo rơ-moóc".

b) Biển số I.443 được đặt trên nóc cabin xe kéo.

Nền biển màu xanh lam, hình tam giác màu vàng khoảng cách đều các cạnh hình

vuông.

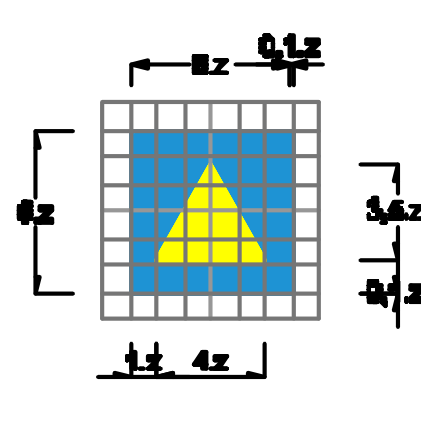

Hình E.46 - Biển số I.443

E.47

Biển số I.444 "Biển báo chỉ dẫn địa điểm"

Nhằm chỉ dẫn cho người đi đường biết hướng đến những địa điểm quan trọng, các

loại biển báo phân biệt địa điểm chủ yếu bao gồm:

- Ga tàu (biển số I.444a) đặt biển ở trước nơi đường giao nhau chỉ hướng vào ga xe

lửa;

- Biển báo sân bay (biển số I.444b) đặt biển ở trước nơi đường giao nhau với đường

vào sân bay;

- Biển báo bãi đậu xe (biển số I.444c) đặt biển ở trước nơi đường giao nhau với

đường vào bãi đậu xe;

- Biển báo bến xe khách đường dài (biển số I.444d) đặt biển ở trước nơi đường giao

nhau với đường vào bến xe khách đường dài;

- Biển chỉ dẫn trạm cấp cứu (biển số I.444e) đặt biển ở nơi đường giao nhau với

đường vào bệnh viện và trạm cấp cứu;

- Biển báo bến tàu khách (biển số I.444f) đặt biển ở trước nơi đường giao nhau với

đường vào bến tàu khách;

- Biển chỉ dẫn khu danh thắng và du lịch (biển số I.444g) đặt biển ở trước nơi đường

giao nhau với đường vào khu danh thắng và du lịch;

- Biển chỉ dẫn trạm xăng (biển số I.444h) đặt biển ở trước nơi đường giao nhau với

đường vào trạm bán xăng dầu;

- Biển chỉ dẫn trạm rửa xe (biển số I.444i) đặt biển ở trước nơi đường giao nhau với

đường vào trạm phục vụ rửa xe;

- Biển chỉ dẫn bến phà (biển số I.444j) đặt biển ở trước nơi đường giao nhau với

đường ra bến phà;

- Biển báo ga tàu điện ngầm (biển số I.444k) đặt biển ở nơi đường giao nhau với

đường vào ga tàu điện ngầm;

- Biển chỉ dẫn khu vực dịch vụ cho khách đi đường (biển số I.444l) đặt biển ở trước

nơi đường giao nhau với đường vào trạm dừng nghỉ;

- Biển báo trạm sửa chữa xe (biển số I.444m) đặt biển ở trước nơi đường giao nhau

với đường vào trạm sửa chữa xe trong khu dịch vụ.

146

a) Biển số I.444a

b) Biển số I.444b

c) Biển số I.444c

Hình E.47 - Biển số I.444 (a,b,c)

a) Biển số I.444d

b) Biển số I.444e

c) Biển số I.444f

Hình E.48 - Biển số I.444 (d,e,f)

a) Biển số I.444g

b) Biển số I.444h

c) Biển số I.444i

Hình E.49 - Biển số I.444(g,h,i)

a) Biển số I.444j

b) Biển số I.444k

c) Biển số I.444l

Hình E.50 - Biển số I.444(j,k,l)

Hình E.51 - Biển số I.444m

E.48

Biển số I.445 "Biển báo kiểu mô tả tình trạng đường”

Nhằm bảo đảm cho giao thông thông suốt, phòng tránh tai nạn, ở những đoạn

đường hay xảy ra điều kiện xấu, gây mất an toàn giao thông thì tại những vị trí trước khi

vào những đoạn đường đó, đặt biển báo mô tả tình trạng đường sá để nhắc lái xe tập

trung quan sát, giảm tốc độ, biển số I.445 gồm các loại dưới đây:

- Biểu báo đường trơn phải chạy chậm (biển số I.445a) biển đặt tại vị trí thích hợp

trước đoạn đường bị trơn trượt khi trời mưa hoặc láng dầu v.v...;

- Biển báo đường dốc phải đi chậm, lái xe phải cẩn thận (biển số I.445b) biển đặt ở

vị trí thích hợp trước đoạn đường có độ dốc lớn và tầm nhìn hạn chế;

- Biển báo đoạn đường sương mù, tầm nhìn hạn chế phải đi chậm, tập trung quan

sát (biển số I.445c) biển đặt trước đoạn đường nhiều sương mù;

- Biển báo đoạn đường có nền đường yếu (biển số I.445d) biển đặt ở vị trí thích hợp

trước đoạn đường mà nền đường có hiện tượng sụt lún, không bằng phẳng, nhắc nhở lái

xe đi chậm và cẩn thận;

- Biển báo xe lớn hoặc quá khổ đi sát về bên phải (biển số I.445e) biển đặt ở nơi

thích hợp trước khi đi vào đoạn đường có từ hai làn xe trở lên, hướng dẫn cho lái xe lớn

hoặc quá khổ phải đi tốc độ thấp không được chiếm làn đường của các loại xe khác;

- Biển báo chú ý khu vực có gió ngang mạnh (biển số I.445f) biển đặt biển ở vị trí

trước khi đi vào cầu lớn, cầu vượt qua vịnh hoặc cửa núi đoạn đường thường có gió

ngang cường độ mạnh;

- Biển báo đoạn đường nguy hiểm hay xẩy ra tai nạn (biển số I.445g) đặt biển ở nơi

thích hợp trước khi vào đoạn đường hay xẩy ra tai nạn;

147

- Biển báo đường xuống dốc liên tục (biển số I.445h) đặt biển ở nơi thích hợp khi

sắp vào đoạn đường xuống dốc liên tục, nhằm nhắc nhở lái xe phải đi chậm, đi sát bên

phải;

a) Biển số I.445a

b) Biển số I.445b

c) Biển số I.445c

Hình E.52 - Biển số I.445 (a,b,c)

a) Biển số I.445d

b) Biển số I.445e

c) Biển số I.445f

Hình E.53 - Biển số I.445(d,e,f)

a) Biển số I.445g

b) Biển số I.445h

Hình E.54- Biển số I.445 (g,h)

E.49

Biển số I.446 "Nơi đỗ xe dành cho người khuyết tật"

Để báo hiệu nơi đỗ xe dành cho người khuyết tật, đặt biển số I.446 "Nơi đỗ xe dành

cho người khuyết tật". Biển đặt tại vị trí thích hợp có thể sử dụng kết hợp với biển số

P.131a “Cấm đỗ xe” và biển số I.408 “Nơi đỗ xe”.

Hình E.55 - Biển số I.446

E.50

Biển số I.447 “Cầu vượt liên thông”

Biển đặt tại vị trí trước khi vào cầu vượt có tổ chức giao thông liên thông giữa các

tuyến. Tuỳ theo nút giao mà bố trí biển số I.447a, I.447b, I.445c, I.447d cho phù hợp. Tại

các lối rẽ thì sử dụng biển số I.414c,d để báo các hướng đi.

Nếu sơ đồ, hình thái giao không phù hợp với hình vẽ trên các biển số I.447a, I.447b,

I.445c, I.447d thì phải điều chỉnh hình vẽ cho phù hợp (đồng dạng) với sơ đồ, hình thái nút

giao (các hướng tuyến trong nút giao).

148

a) Biển số I.447a

b) Biển số I.447b

Hình E.56 - Biển số I.447(a,b)

a) Biển số I.447c

b) Biển số I.447d

Hình E.57 - Biển số I.447(c,d)

E.51

Biển số I.448 "Làn đường cứu nạn hay làn thoát xe khẩn cấp"

Biển chỉ dẫn gồm 4 cặp biển ở các cự ly 2 km, 1 km, 300 m và tại chỗ rẽ nhằm chỉ

dẫn cho người tham gia giao thông biết vị trí và khoảng cách có làn cứu nạn. Vị trí biển

đặt ở vị trí thuận lợi, dễ quan sát, cự lý có thể điều chỉnh cho phù hợp.

Nếu sơ đồ, cự ly hình thái vị trí làn đường cứu nạn không phù hợp với hình vẽ trên

các biển số I.448 thì phải điều chỉnh hình vẽ cho phù hợp. Để tránh nhầm lẫn giữa đường

chính và đường cứu nạn sử dụng cột cần vươn 2 bên đặt tại góc tiếp giáp giữa đường

cứu nạn và đường chính để chỉ rõ hướng đường.

Hình E.58 - Biển số I.448

149

E.52

Biển số I.449 "Biển tên đường"

Để báo tên đường cho các tuyến đường đối ngoại, sử dụng biển số I.449 “Biển tên

đường”.

Biển số I.449 có nền màu xanh đậm, chữ màu trắng.

Hình E.59 - Biến số I.449

150

Phụ lục F

Ý NGHĨA - SỬ DỤNG CÁC BIỂN PHỤ

F.1

Biển số S.501. "Phạm vi tác dụng của biển"

a) Biển số S.501 "Phạm vi tác dụng của biển" để thông báo chiều dài đoạn đường

nguy hiểm hoặc cấm hoặc hiệu lệnh hoặc hạn chế bên dưới một số biển báo chính) Chiều

dài đoạn nguy hiểm hoặc cấm hoặc hạn chế ghi theo đơn vị mét (m) và lấy chẵn đến hàng

chục mét.

Hình F.1 - Biển số S.501

F.2

Biển số S.502 "Khoảng cách đến đối tượng báo hiệu"

a) Bên dưới các loại biển báo nguy hiểm, biển báo cấm, biển hiệu lệnh và chỉ dẫn,

trong trường hợp vị trí đặt các biển báo đó khác với quy định chung, đặt biển số S.502

"Khoảng cách đến đối tượng báo hiệu" để thông báo khoảng cách thực tế từ vị trí đặt biển

đến đối tượng báo hiệu ở phía trước.

b) Con số trên biển ghi theo đơn vị mét (m) và lấy chẵn đến hàng chục mét.

Hình F.2 - Biển số S.502

F.3

Biển số S.503 (a,b,c,d,e,f) "Hướng tác dụng của biển"

a) Các biển số S.503 (a,b,c) đặt bên dưới các biển báo cấm, biển hiệu lệnh để chỉ

hướng tác dụng của biển là hướng vuông góc với chiều đi.

b) Biển số S.503b để chỉ đồng thời hai hướng tác dụng (trái và phải).

c) Các biển số S.503 (d,e,f) đặt bên dưới biển số P.124 (a,b,c,d,e,f), biển số P.130

"Cấm dừng xe và đỗ xe", biển số P.131 (a,b,c) "Cấm đỗ xe" để chỉ hướng tác dụng của

biển là hướng song song với chiều đi.

d) Biển số S.503e để chỉ đồng thời hai hướng tác dụng (trước và sau) nơi đặt biển

báo nhắc lại lệnh cấm dừng và cấm đỗ xe.

a) Biển số S.503a b) Biển số S.503b

c) Biển số S.503c

Hình F.3a - Biển số S.503 (a,b,c)

151

a) Biển số S.503d b) Biển số S.503e

c) Biển số S.503f

Hình F.3b - Biển số S.503 (d,e,f)

Trên các tuyến đường đối ngoại và các tuyến đường có nhiều người đi lại có thể sử

dụng biển phụ số S.H,3a; S.H,3b; S.H,3c (Biển số H,3 (a,b,c) theo GMS).

a) Biển số S.H,3a

b) Biển số S.H,3b

c) Biển số S.H,3c

Hình F.3b – Biển số S.H,3 (a,b,c)

F.4

Biển số S.504 "Làn đường"

Biển số S.504 được đặt bên trên làn đường và dư ới các biển báo cấm và biển hiệu

lệnh hay bên dưới đèn tín hiệu để chỉ làn đường chịu hiệu lực của biển báo hay đèn tín

hiệu (khi kết hợp trên cùng một mặt biển, chỉ cần vẽ mũi tên chỉ làn đường).

Hình F.4 - Biển số S.504

F.5

Biển số S.505a "Loại xe"

Biển số S.505a được đặt bên dưới các biển báo cấm và biển hiệu lệnh hay biển chỉ

dẫn để chỉ loại xe chịu hiệu lực của biển báo cấm, biển hiệu lệnh hay biển chỉ dẫn. Tùy

theo loại xe chịu hiệu lực mà bố trí hình vẽ cho phù hợp.

Hình F.5 - Biển số S.505a

F.6

Biển số S.505b "Loại xe hạn chế qua cầu"

Biển số S.505b được đặt bên dưới biển báo số P.106a “Cấm xe ô tô tải” để chỉ các

loại xe tải chịu hiệu lực của biển báo và trọng tải toàn bộ xe cho phép (bao gồm trọng tải

bản thân xe và khối lượng chuyên chở cho phép) tương ứng với mỗi loại xe không phụ

thuộc vào số lượng trục.

152

Biển số S.505b được lắp đặt cho từng cầu. Biển đặt bên phải theo chiều đi cách hai

đầu cầu từ 10 m đến 20 m ở vị trí dễ quan sát.

Trường hợp cầu hư hỏng đột xuất, cầu có tải trọng khai thác thấp, ngoài việc đặt

biển số S.505b còn phải đặt bổ sung các bảng thông tin hướng dẫn ở hai đầu đoạn tuyến

để thông báo cho người tham gia giao thông về vị trí tải trọng của cầu có tải trọng khai

thác thấp nhất nằm trong đoạn tuyến.

Hình F.6 - Biển số S.505b

F.7

Biển số S.505c "Tải trọng trục hạn chế qua cầu"

a) Biển số S.505c được đặt bên dưới biển số P.106a “Cấm ô tô xe tải” để chỉ các

loại xe tải có tải trọng trục lớn nhất cho phép tương ứng với mỗi loại trục (trục đơn, trục

kép, trục ba).

b) Biển số S.505c được đặt cùng với biển số S.505b bên dưới biển số P.106 và các

xe qua cầu phải thỏa mãn điều kiện của cả hai biển (biển số S.505b và S.505c);

Hình F.7 - Biển số S.505c

F.8

Biển số S.506 (a,b) "Hướng đường ưu tiên"

a) Biển số S.506a được đặt bên dưới biển chỉ dẫn biển số I.401 trên đường ưu tiên

để chỉ dẫn cho người tham gia giao thông trên đường này biết hướng đường ưu tiên ở

ngã tư.

b) Biển số S.506b được đặt bên dưới biển số W.208 và biển số R.122 trên đường

không ưu tiên để chỉ dẫn cho người tham gia giao thông trên đường này biết hướng

đường ưu tiên ở ngã tư.

153

a) Biển số S.506a

b) Biển số S.506b

Hình F.8 - Biển số S.506

F.9

Biển số S.507 "Hướng rẽ"

a) Biển số S.507 được sử dụng độc lập để báo trước cho người tham gia giao thông

biết chỗ rẽ nguy hiểm và để chỉ hướng rẽ.

b) Biển được đặt trong trường hợp người tham gia giao thông khó nhận biết hướng

rẽ của đường. Biển có thể đặt đồng thời hai biển ngược chiều nhau để chỉ hướng rẽ trái

và rẽ phải, với độ cao đặt biển từ 1,2 m đến 1,5 m. Trường hợp cần dẫn hướng trong

đường cong có thể sử dụng tiêu phản quang.

c) Biển không thay thế cho việc đặt các biển báo nguy hiểm số W.201 (a,b) và

W.202 (a,b,c).

Hình F.9 - Biển số S.507

F.10

Biển số S.508. "Biểu thị thời gian"

Biển số S.508 (a,b) được đặt dưới biển báo cấm hoặc biển hiệu lệnh nhằm quy định

phạm vi thời gian hiệu lực của các biển báo cấm, biển hiệu lệnh cho phù hợp yêu cầu.

Thời gian hiệu lực có thể là khoảng thời gian trong ngày (từ giờ ... đến giờ ...) hoặc ngày

chẵn, lẻ hoặc thứ trong tuần hoặc một khoảng thời gian nhất định (ví dụ, “>5 phút”, ...) và

cần thiết có thể bổ sung thêm tiếng Anh.

a) Biển số S.508a

b) Biển số S.508b

Hình F.10 - Biển số S.508

F.11

Biển số S.509 "Thuyết minh biển chính"

a) Để bổ sung cho biển số W.239 "Đường cáp điện ở phía trên", có thể đặt biển số

S.509a "Chiều cao an toàn" bên dưới biển số W.239, biển này chỉ rõ chiều cao cho các

phương tiện đi qua an toàn.

b) Trong trường hợp cần thiết, có thể đặt thêm biển số S.509b "Cấm đỗ xe" bên

dưới biển số P.130, P.131 (a,b,c) để làm rõ thông tin.

154

c) Các trường hợp khác có thể vận dụng cho phù hợp.

a) Biển số S.509a

b) Biển số S.509b

Hình F.11 - Biển số S.509

F.12. Biển số S.510a “Chú ý đường trơn có băng tuyết” và Biển số S.510b

“Chú ý đường sắt”

Để cảnh báo đường trơn, có tuyết trong những ngày trời có tuyết, đặt biển phụ số

S.510a “Chú ý đường trơn có băng tuyết”. Để cảnh báo khi rẽ vào đường nhánh sẽ có

giao cắt với đường sắt (khoảng cách giữa đường sắt với đoạn đường đặt biển dưới 100

m), đặt biển phụ số S.510b “Chú ý đường sắt”. Biển hình chữ nhật nền đỏ, chữ và viền

màu trắng, hình vẽ màu đen.

a) Hình F.12 - Biển số S.510a

b) Hình F.12 - Biển số S.510b

Hình F.12 - Biển chỉ dẫn “Chú ý đường trơn có băng tuyết”

và “Chú ý đường sắt”

155

F.13

Biển chỉ dẫn tới địa điểm cắm trại, tới nhà trọ (biển số G,7; G,8 theo

GMS)

Để chỉ dẫn tới địa điểm cắm trại hoặc nhà trọ, đặt biển số S.G,7 "Địa điểm cắm trại"

hoặc biển số S.G,8 “Địa điểm nhà trọ”.

a) Biển số S.G,7

b) Biển số S.G,8

Hình F.13 – Biển chỉ dẫn tới địa điểm cắm trại, tới nhà trọ

F.14

Chỉ dẫn tới điểm đỗ xe dành cho lái xe muốn sử dụng phương tiện

công cộng (biển số G,9b theo GMS)

Để chỉ dẫn tới địa điểm đỗ xe dành cho xe có lái xe muốn sử dụng phương tiện công

cộng, đặt biển số S.G,9b.

Hình F.14 – Biển số S.G,9b

F.15

Biển chỉ dẫn số lượng làn và hướng đi cho từng làn (biển S.G,11a;

G,11c theo hiệp định GMS)

Để thông báo cho lái xe số làn và hướng đi của từng làn xe, đặt biển số S.G,11a;

S.G,11c; các biển này phải có số mũi tên bằng số lượng làn xe đi cùng hướng và phải chỉ

dẫn số lượng làn xe của hướng đi sắp tới.

a) Biển số S.G,11a

b) Biển số S.G,11c

Hình F.15 – Biển chỉ dẫn số lượng làn và hướng đi cho từng làn

Biển chỉ dẫn làn đường không lưu thông (biển số G,12a; G,12b theo

F.16

hiệp định GMS)

Để chỉ dẫn cho lái xe biết làn đường không lưu thông, đặt biển số S.G,12a; S.G,12b.

156

a) Biển số S.G,12a b) Biển số S.G,12b

Hình F.16 – Biển chỉ dẫn làn đường không lưu thông

F.17

Biển báo phụ “Ngoại lệ” (biển số H,6 theo hiệp định GMS)

Để chỉ các trường hợp mà biển cấm hoặc hạn chế được coi là không áp dụng đặc

biệt cho một nhóm đối tượng tham gia giao thông nào đó, đặt biển số S.H,6 và thể hiện

nhóm đối tượng đó cùng với cụm từ “Except - Ngoại lệ”.

Hình F.17 – Biển số S.H,6

157

Phụ lục G

Ý NGHĨA - SỬ DỤNG VẠCH KẺ ĐƯỜNG

G1.

Vạch dọc đường

G1.1.

Nhóm vạch phân chia hai chiều xe chạy ngược chiều

a. Vạch 1.1: Vạch phân chia hai chiều xe chạy (vạch tim đường), d ạng vạch

đơn, đứt nét

Ý nghĩa sử dụng: dùng để phân chia hai chiều xe chạy ngược chiều nhau. Xe được

phép cắt qua để sử dụng làn ngược chiều từ cả hai phía.

Minh họa:

L1

L2

15

§¬n vÞ: cm

Hình G.1 - Vạch 1.1

Quy cách: Vạch 1.1 là vạch đơn, đứt nét, màu vàng. Bề rộng nét vẽ b = 15 cm,

chiều dài đoạn nét liền L1 = 1 m - 3 m; chiều dài đoạn nét đứt (2 m - 6 m); tỷ lệ L1/L2=1:2.

Trong trường hợp đường hẹp, không đủ 2 làn cơ giới, nhưng có nhiều xe máy lưu thông,

có thể sử dụng vạch dạng này để phân chia, khi đó bề rộng vạch rộng 10cm, tỷ lệ

L1/L2=1:3 hoặc 1:2.

Tốc độ vận hành càng cao, chọn chiều dài đoạn nét liền L1 và chiều dài đoạn nét

đứt L2 càng lớn. Chọn giá trị chiều dài đoạn nét liền L1 và đoạn nét đứt L2 nhỏ trong các

trường hợp cần tăng tính dẫn hướng xe chạy (ví dụ trong phạm vi đường cong nằm bán

kính nhỏ).

b. Vạch 1.2: Vạch phân chia hai chiều xe chạy (vạch tim đường), dạng vạch

đơn, nét liền

Ý nghĩa sử dụng: dùng để phân chia hai chiều xe chạy ngược chiều; xe không

được lấn làn, không được đè lên vạch.

Minh họa:

15

§¬n vÞ: cm

158

Hình G.2 - Vạch 1.2

Quy cách:

- Vạch 1.2 là vạch đơn, liền nét, màu vàng, bề rộng vạch 15 cm. Vạch này thường

sử dụng ở đoạn đường không đảm bảo tầm nhìn vượt xe, nguy cơ tai nạn giao thông đối

đầu lớn trên các đường có 2 hoặc 3 làn xe cơ giới và không có dải phân cách giữa.

- Chỉ được sử dụng vạch 1.2 để phân chia hai chiều xe chạy khi bề rộng làn đường

đáp ứng được điều kiện chuyển động của các loại xe có kích thước lớn được phép tham

gia giao thông trên tuyến đường đang xét.

c. Vạch 1.3: Vạch phân chia hai chiều xe chạy (vạch tim đường), dạng vạch

đôi, nét liền

Ý nghĩa sử dụng: Dùng để phân chia hai chiều xe chạy ngược chiều, xe không

được lấn làn, không được đè lên vạch.

Minh họa:

15

15-50

15

§¬n vÞ: cm

Hình G.3 - Vạch 1.3

Quy cách:

- Vạch 1.3 là vạch đôi song song, liền nét, màu vàng, bề rộng nét vẽ b = 15 cm,

khoảng cách phía trong hai mép vạch đơn nhỏ nhất là 15 cm; lớn nhất là 50 cm. Nếu

khoảng cách hai mép phía trong của các vạch đơn lớn hơn 50 cm thì sử dụng vạch kênh

hóa dòng xe dạng gạch chéo, màu vàng (vạch 4.1).

- Vạch này thường dùng để phân chia hai chiều xe chạy ngược chiều cho đường có

từ 4 làn xe cơ giới trở lên, không có dải phân cách giữa trên đoạn đường không đảm bảo

tầm nhìn vượt xe, nguy cơ tai nạn giao thông đối đầu lớn hoặc ở các vị trí cần thiết khác.

- Trường hợp các đường có 2 hoặc 3 làn xe cơ giới, không có dải phân cách giữa

có thể sử dụng vạch 1.3 ở các vị trí cần thiết để nhấn mạnh mức độ nguy hiểm, không

được lấn làn, không được đè lên vạch. Tác dụng của vạch 1.3 trong trường hợp này

tương tự vạch 1.2.

• Trong trường hợp tại các vị trí cần thiết để cho xe cắt ngang qua thì sử dụng vạch

đứt nét màu vàng có qui cách như sau:

159

100

200

15

15

15-20

§¬n vÞ: cm

d. Vạch 1.4: Vạch phân chia hai chiều xe chạy, dạng vạch đôi gồm một vạch

nét liền, một vạch nét đứt

Ý nghĩa sử dụng: dùng để phân chia hai chiều xe chạy ngược chiều. Xe trên làn

đường tiếp giáp với vạch đứt nét được phép cắt qua và sử dụng làn ngược chiều khi cần

thiết; xe trên làn đường tiếp giáp với vạch liền nét không được lấn làn hoặc đè lên vạch.

Minh họa:

L1

L2

15

15-20

15

§¬n vÞ: cm

Hình G.4 - Vạch 1.4

Quy cách:

- Vạch 1.4 là vạch đôi song song, một vạch liền nét, một vạch đứt nét. Bề rộng nét

vẽ của các vạch b = 15 cm; khoảng cách phía trong hai mép vạch đơn là 15 cm - 20 cm.

Đối với vạch đứt nét, chiều dài đoạn nét liền L1 = (1 m - 3 m); chiều dài đoạn nét đứt L2 =

(2 m - 6 m); tỷ lệ L1/L2 = 1:2.

Tốc độ vận hành càng cao, chọn chiều dài đoạn nét liền L1 và chiều dài đoạn nét

đứt L2 càng lớn. Chọn giá trị chiều dài đoạn nét liền L1 và đoạn nét đứt L2 nhỏ trong các

trường hợp cần tăng tính dẫn hướng xe chạy (ví dụ trong phạm vi đường cong nằm bán

kính nhỏ).

- Vạch này được sử dụng trên đường có từ 2 làn xe trở lên, không có dải phân

giữa, ở các đoạn cần thiết phải cấm xe sử dụng làn ngược chiều theo một hướng xe chạy

nhất định để đảm bảo an toàn.

Trường hợp chỉ có một làn xe bên phía tiếp giáp với vạch liền nét, bề rộng của làn

đường này phải đáp ứng được điều kiện chuyển động của các loại xe có kích thước lớn

được phép tham gia giao thông trên tuyến đường đang xét.

e. Vạch 1.5: Vạch xác định ranh giới làn đường có thể thay đổi hướng xe chạy

160

Ý nghĩa sử dụng: dùng để xác định ranh giới làn đường có thể thay đổi hướng xe

chạy trên đó theo thời gian. Hướng xe chạy ở một thời điểm trên làn đường có thể đổi

chiều được quy định bởi người điều khiển giao thông, tín hiệu đèn, biển báo hoặc các báo

hiệu khác phù hợp.

Minh họa:

Hình G.5 - Vạch 1.5

Quy cách: Vạch 1.5 là vạch đôi, đứt nét, màu vàng, bề rộng nét vẽ b = 15 cm;

khoảng cách phía trong hai mép vạch đơn là 15 cm - 20 cm; khoảng cách nét liền L1 = (1

m – 2 m), khoảng cách nét đứt L2 = ( 3m – 6m), tỷ lệ L1:L2 = 1:3.

Tốc độ vận hành càng cao, chọn chiều dài đoạn nét liền L1 và chiều dài đoạn nét

đứt L2 càng lớn. Chọn giá trị chiều dài đoạn nét liền L1 và đoạn nét đứt L2 nhỏ trong các

trường hợp cần tăng tính dẫn hướng xe chạy (ví dụ trong phạm vi đường cong nằm bán

kính nhỏ).

f. Sử dụng vạch phân chia hai chiều xe chạy trong đường cong nằm hoặc

đường cong đứng không đảm bảo tầm nhìn vượt xe an toàn

Để kẻ vạch tim đường cho các đoạn đường trong phạm vi đường cong nằm hoặc

đường cong đứng có yêu cầu cấm vượt xe cần phải xác định được các vùng cấm vượt

theo từng hướng xe chạy. Vùng cấm vượt theo một hướng xe chạy là vùng có chiều dài

tầm nhìn thực tế nhỏ hơn chiều dài tầm nhìn vượt xe an toàn tối thiểu. Tùy theo yêu cầu

cấm vượt mà bố trí loại vạch sơn dùng để phân cách hai chiều xe chạy cho phù hợp. Sử

dụng vạch 1.3 cho vùng cấm vượt ở cả hai phía; sử dụng vạch 1.4 cho vùng cấm vượt ở

một phía (lưu ý nét sơn liền trong vạch 1.4 được vẽ về phía có yêu cầu cấm vượt) và sử

dụng vạch 1.1 cho vùng không có yêu cầu cấm vượt ở cả hai phía (xem minh họa về các

loại vạch trên Hình G.6 và Hình G.7).

161

Ghi chú: Các vùng cấm vượt ở hai phía có thể trùm lên nhau hoặc không trùm lên nhau.

Hình G.6 - Xác định vị trí các loại vạch phân chia hai chiều xe chạy (vạch tim đường)

trong phạm vi đường cong đứng

Ghi chú: Các vùng cấm vượt ở hai phía có thể trùm lên nhau hoặc không trùm lên nhau.

Hình G.7 - Xác định vị trí các loại vạch phân chia hai chiều xe chạy (vạch tim đường)

trong phạm vi đường cong nằm

Chỉ dẫn xác định vùng cấm vượt:

• Điểm bắt đầu vùng cấm vượt (điểm a và a’ trên Hình G.6 và Hình G.7) là điểm

mà tầm nhìn thực tế đối với xe đi vào đường cong bắt đầu nhỏ hơn chiều dài tầm nhìn

vượt xe tối thiểu tương ứng với tốc độ xe chạy tốc độ hạn chế lớn nhất hoặc tốc độ V85.

Tốc độ V85 là giá trị tốc độ mà 85% số xe trong dòng xe có tốc độ nhỏ hơn hoặc bằng giá

trị này. Chiều dài tầm nhìn vượt xe tối thiểu được lấy theo Bảng G.1 dưới đây.

162

Bảng G.1 - Chiều dài tầm nhìn vượt xe tối thiểu dùng để xác định vùng cấm vượt

• Điểm kết thúc vùng cấm vượt (điểm b và b’ trên Hình G.6 và Hình G.7) là điểm

mà tầm nhìn thực tế bắt đầu lớn hơn chiều dài tầm nhìn vượt xe tối thiểu tương ứng tốc

độ xe chạy V85 hoặc tốc độ thiết kế (sau khi xe đã đi qua đoạn không đảm bảo tầm nhìn

vượt xe).

Quy định về chiều dài các đoạn kẻ vạch:

• Khi chiều dài vùng cấm vượt (chiều dài đoạn vạch liền nét xen kẽ các đoạn vạch

đứt nét) theo một chiều xe chạy nhỏ hơn 30 m, cần mở rộng vùng cấm vượt đảm bảo

chiều dài nhỏ nhất 30 m.

• Chiều dài vùng cho phép vượt nằm xen kẽ các vùng cấm vượt trên một hướng xe

chạy không được nhỏ hơn 100 m.

Chỉ sử dụng vạch có chức năng cấm vượt xe khi bề rộng làn xe trên hướng cấm

vượt xe trong phạm vi đường cong đủ để đảm bảo điều kiện chuyển động của các loại xe

có kích thước lớn được phép tham gia giao thông trên tuyến đường đang xét.

g. Sử dụng vạch phân chia hai chiều xe chạy cho đường có 3 làn xe trong

khu vực số làn đường trên một hướng thay đổi từ một làn sang hai làn và ngược lại

Hình G.8 và Hình G.9 minh họa việc sử dụng vạch sơn phân chia hai chiều xe chạy

cho đường có 3 làn xe trong khu vực số làn đường trên một hướng thay đổi từ một làn

sang hai làn và ngược lại:

Ghi chú: Khoảng cách d = 75 m, khoảng cách L ≥ 25 m.

Hình G.8 - Bố trí vạch sơn phân chia hai chiều xe chạy cho đường có 3 làn xe trong

khu vực số làn trên một hướng thay đổi từ một làn sang hai làn

163

Ghi chú: Khoảng cách d = 75 m, L1 ≥ 100 m, khoảng cách L2 ≥ 100 m.

Hình G.9 - Bố trí vạch sơn phân chia hai chiều xe chạy cho đường có 3 làn xe trong

khu vực số làn trên một hướng thay đổi từ hai làn sang một làn

Lưu ý:

• Các vạch gạch chéo được vẽ song song mỗi vạch rộng 45 cm, khoảng cách hai

mép vạch 100 cm, vạch nghiêng một góc 135o theo chiều ngược chiều kim đồng hồ so với

hướng chuyển động của xe (vạch 4.1).

• Vạch xác định phạm vi kẻ vạch gạch chéo song song là vạch đơn liền nét (xem

trên Hình G.8 và Hình G.9). Vạch này có bề rộng bằng bề rộng nét vẽ của các vạch đơn

cấu tạo nên vạch 1.3 được sử dụng tương ứng trong Hình G.8 và Hình G.9.

G1.2. Nhóm vạch phân chia các làn xe chạy cùng chiều

a. Vạch 2.1: Vạch phân chia các làn xe cùng chiều, dạng vạch đơn, đứt nét

Ý nghĩa sử dụng: dùng để phân chia các làn xe cùng chiều. Trong trường hợp này,

xe được phép thực hiện việc chuyển làn đường qua vạch 2.1.

Minh họa:

L1

L2

15

§¬n vÞ: cm

Hình G.10 - Vạch 2.1

Quy cách: Vạch 2.1 là vạch đơn, đứt nét, màu trắng. Bề rộng nét vẽ b = 15cm,

chiều dài đoạn nét liền L1 = (1 m - 3 m); chiều dài đoạn nét đứt (3 m - 9 m); tỷ lệ L1/L2 =

1:3.

Tốc độ vận hành càng cao, chọn chiều dài đoạn nét liền L1 và chiều dài đoạn nét

đứt L2 càng lớn. Chọn giá trị chiều dài đoạn nét liền L1 và đoạn nét đứt L2 nhỏ trong các

trường hợp cần tăng tính dẫn hướng xe chạy (ví dụ trong phạm vi đường cong nằm bán

kính nhỏ).

b. Vạch 2.2: Vạch phân chia các làn xe cùng chiều, dạng vạch đơn, liền nét.

164

Ý nghĩa sử dụng: dùng để phân chia các làn xe cùng chiều trong trường hợp không

cho phép xe chuyển làn hoặc sử dụng làn khác; xe không được lấn làn, không được đè

lên vạch.

Minh họa:

15

§¬n vÞ: cm

Hình G.11 - Vạch 2.2

Quy cách: Vạch 2.2 là vạch đơn, liền nét, màu trắng, bề rộng vạch 15 cm.

c. Vạch 2.3: Vạch giới hạn làn đường dành riêng hoặc làn đường ưu tiên

Ý nghĩa sử dụng: Vạch giới hạn làn đường dành riêng cho một loại xe cơ giới nhất

định (vạch liền nét), các loại xe khác không được đi vào làn xe này trừ những trường hợp

khẩn cấp .

Vạch giới hạn làn đường ưu tiên cho một loại xe cơ giới nhất định (vạch đứt nét),

các xe khác có thể sử dụng làn đường này nhưng phải nhường đường cho xe được ưu

tiên sử dụng làn khi xuất hiện loại xe này trên làn xe.

Xe trên làn đường dành riêng hoặc làn đường ưu tiên có thể cắt qua các vạch này

khi làn đường hoặc phần đường xe chạy liền kề không cấm sử dụng loại xe này.

Minh họa:

Hình G.12 - Minh họa bố trí vạch giới hạn làn đường dành riêng

hoặc ưu tiên cho xe buýt

165

Quy cách:

- Vạch giới hạn đường dành riêng hoặc ưu tiên được cấu tạo bằng vạch đơn, màu

trắng, bề rộng vạch 30 cm. Vạch 2.3 có thể là vạch đứt nét hoặc vạch liền nét. Đối với

vạch nét đứt, bề rộng nét liền L1 = (1 m - 2m), bề rộng nét đứt L2 = (1 m – 2 m), tỷ lệ

L1/L2 = 1:1.

- Vạch 2.3 dạng nét đứt cũng được dùng để xác định phạm vi làn đường dành

riêng hoặc ưu tiên ở vị trí đầu hoặc cuối làn đường như minh họa trên Hình G.12.

- Vạch giới hạn làn đường dành riêng hoặc ưu tiên được sử dụng đi kèm với chữ

viết biểu thị loại xe được dành riêng hoặc ưu tiên hoặc có thể đi kèm với ký hiệu chỉ loại

xe được phép sử dụng làn đường.

- Vạch giới hạn làn đường dành riêng hoặc ưu tiên được kẻ từ chỗ bắt đầu bố trí

làn đường dành riêng hoặc ưu tiên, cứ qua một nút giao phải viết lại chữ một lần. Nếu

khoảng cách giữa các ngã tư dài hơn 500 m thì có thể viết chữ nhắc lại ở quãng giữa

đoạn đường.

d. Vạch 2.4: Vạch phân chia các làn xe cùng chiều, dạng vạch kép (một vạch

liền, một vạch đứt nét).

Ý nghĩa sử dụng: dùng để phân chia các làn xe cùng chiều, xe trên làn đường tiếp

giáp với vạch đứt nét được phép cắt qua khi cần thiết; xe trên làn đường tiếp giáp với

vạch liền nét không được lấn làn hoặc đè lên vạch.

Minh họa:

Hình G.13 - Vạch 2.4

Quy cách: Gồm Vạch 2.1 kết hợp với Vạch 2.2.

G1.3. Nhóm vạch giới hạn mép phần đường xe chạy

a. Vạch 3.1: Vạch giới hạn mép ngoài phần đường xe chạy hoặc vạch phân

cách làn xe cơ giới và làn xe thô sơ

Ý nghĩa sử dụng: để xác định mép ngoài phần đường xe chạy; hoặc phân cách làn

xe cơ giới và xe thô sơ, xe chạy được phép đè lên vạch khi cần thiết và phải nhường

đường cho xe thô sơ.

Qui cách :

- Khi sử dụng vạch 3.1 (a, b) để xác định mép ngoài phần xe chạy (phần lề gia cố

có kết cấu tương đương với kết cấu mặt đường được coi là phần xe chạy) thì mép ngoài

cùng của vạch cách mép ngoài cùng phần xe chạy từ 15 đến 30 cm đối với đường thông

thường và phân chia làn dừng khẩn cấp với phần đường xe chạy đối với đường ô tô cao

166

tốc. Chỉ kẻ vạch giới hạn mép phần đường xe chạy trên đường cao tốc, đường có bề rộng

phần đường xe chạy từ 7,0 m trở lên và các trường hợp cần thiết khác.

- Khi sử dụng vạch 3.1 (a, b) để phân chia giữa làn đường xe cơ giới và làn đường

xe thô sơ, phải sử dụng biển báo hoặc sơn chữ “XE ĐẠP”, hoặc biểu tượng xe đạp trên

làn xe thô sơ.

- Chỉ bố trí làn đường dành riêng cho xe thô sơ khi mật độ xe thô sơ lớn trên

đường có mỗi chiều xe chạy từ 2 làn xe cơ giới trở lên hoặc trong trường hợp cần thiết

khác và bề rộng phần đường dành cho xe thô sơ phải đảm bảo tối thiểu 1,5 m. Khi không

bố trí làn xe thô sơ riêng thì có thể bố trí vạch phân chia các làn xe cùng chiều 2.1 hoặc

2.1 kết hợp 2.2.

Hình G.13a - Minh họa sử dụng vạch 3.1 để xác định mép ngoài phần xe chạy

Hình G.13b - Minh họa sử dụng vạch 3.1 để phân chia giữa làn đường xe cơ giới và

làn đường xe thô sơ

Quy cách vạch như sau: Vạch 3.1a là vạch đơn, liền nét, bề rộng vạch b = 15 cm -

20 cm. Vạch 3.1b là vạch đơn, nét đứt, bề rộng vạch b = (15 cm - 20 cm); khoảng cách

nét liền L1 = 0,6 m; khoảng cách nét đứt L2 = 0,6 m. Tỷ lệ L1/L2 = 1:1.

b. Một số loại vạch khác có thể sử dụng để xác định mép phần xe chạy

- Vạch 3.2, vạch 3.3: sử dụng để phân cách giữa làn xe cơ bản và làn xe chuyển

tốc, giữa làn xe cơ bản và làn xe phụ thêm hoặc vạch phân cách, kênh hóa các làn xe

trong khu vực tách và nhập làn.

167

Vạch 3.2: Vạch liền nét, màu trắng, bề rộng vạch là 45 cm cho đường ô tô cao tốc

và 30 cm cho các đường khác. Xe không được phép chuyển làn qua vạch 3.2 trừ các

trường hợp khẩn cấp theo quy định tại Luật Đường bộ và Luật Trật tự, An toàn giao thông

đường bộ.

Vạch 3.3: Vạch đứt nét, màu trắng, bề rộng vạch là 45 cm cho đường ô tô cao tốc

và 30 cm cho các đường khác, khoảng cách nét đứt L1 = (100 cm - 300 cm); khoảng cách

nét đứt L2 = (100 cm - 300 cm); L1:L2 = 1:1. Xe được phép cắt, chuyển làn qua vạch.

Ngoài ra, vạch 3.3 còn được sử dụng để kẻ đoạn chuyển tiếp từ vạch 2.1 sang vạch 3.2.

Chiều dài đoạn chuyển tiếp từ vạch 2.1 sang vạch 3.2 trong khoảng từ 50 m đến 100 m.

- Vạch 3.4: sử dụng để báo hiệu sắp đến đến vạch 1.2 hoặc vạch 2.2; hoặc sử

dụng để kẻ vạch chuyển tiếp từ vạch 1.1 đến vạch 1.2; hoặc từ vạch 2.1 đến vạch 2.2. Bề

rộng vạch 3.4 được lấy tương ứng theo bề rộng của vạch 1.2 hoặc vạch 2.2.

Vạch 3.4: Vạch đứt nét, màu trắng, khoảng cách nét liền L1 = (3 m – 6 m), khoảng

cách nét đứt L2 = 1 m – 2 m, tỷ lệ L1:L2 = 3:1. Chiều dài vạch 3.4 lấy trong khoảng từ 50

m đến 100 m.

c. Bố trí vạch phân làn đường trong khu vực tách và nhập làn

Nguyên tắc chung sử dụng các loại vạch như sau:

- Tại các mũi đảo tách làn hoặc nhập làn có thể bố trí vạch sơn chữ V trên phần

diện tích mặt đường giới hạn bởi các đường mép kéo dài từ các cạnh của đảo.

- Các vạch chữ V (vạch 4.2) được vẽ song song mỗi vạch rộng 45 cm, khoảng cách

hai mép vạch rộng 100 cm, vạch chữ V được đặt sao cho cạnh chữ V xuôi chiều với

hướng chuyển động của xe và hợp với hướng xe chạy một góc 45 o.

- Vạch xác định phạm vi kẻ vạch chữ V là vạch liền nét, màu trắng, bề rộng vạch 20

cm (vạch 3.1).

- Vạch phân cách giữa làn xe cơ bản và làn xe chuyển tốc; hoặc vạch phân cách,

kênh hóa các làn xe trong khu vực tách và nhập làn tùy từng trường hợp mà có thể sử

dụng vạch liền nét, màu trắng, bề rộng vạch 45 cm (vạch 3.2); hoặc sử dụng vạch đứt nét,

màu trắng, bề rộng vạch 45 cm, khoảng cách nét đứt L1 = 300 cm; khoảng cách nét đứt

L2 = 300 cm (vạch 3.3).

- Xe không được phép cắt qua vạch chữ V trừ các trường hợp khẩn cấp .

Dưới đây là một số trường hợp điển hình bố trí vạch phân làn đường trong khu vực

tách và nhập làn:

- Bố trí vạch sơn khu vực tách làn kiểu trực tiếp:

Hình G.14 - Minh họa bố trí vạch sơn khu vực tách làn kiểu trực tiếp

168

- Bố trí vạch sơn khu vực tách làn kiểu có làn chuyển tiếp song song:

Hình G.15 - Minh họa bố trí vạch sơn khu vực tách làn kiểu song song

- Bố trí vạch sơn khu vực nhập làn kiểu trực tiếp:

Hình G.16 - Minh họa bố trí vạch sơn khu vực nhập làn kiểu trực tiếp

- Bố trí vạch sơn khu vực nhập làn kiểu có làn chuyển tiếp song song:

Đơn vị: cm

Hình G.17 - Minh họa bố trí vạch sơn khu vực nhập làn kiểu có làn chuyển tiếp song

song

d. Bố trí vạch phân làn đường ở điểm dừng xe trên tuyến kiểu bến cảng (có

vịnh dừng đỗ)

Sử dụng vạch 3.2 hoặc vạch 3.3 để phân cách giữa làn xe chạy chính và làn dừng

xe. Tùy theo bề rộng mặt đường mà có thể sử dụng vạch 5.1 để tạo đảo phân làn đường.

Chi tiết xem trên Hình G.18 và Hình G.19.

169

Hình G.18 - Bố trí vạch ở điểm dừng xe kiểu bến cảng không có đảo sơn phân làn

Hình G.19 - Bố trí vạch ở điểm dừng xe kiểu bến cảng, trường hợp sử dụng vạch 5.1

e. Bố trí vạch sơn trong khu vực bề rộng phần xe chạy bị thay đổi

Trong khu vực bề rộng phần xe chạy bị thay đổi hoặc số làn xe chạy tăng lên hoặc

ít đi, cần thiết phải bố trí các vạch sơn trên mặt đường (có thể kết hợp với biển báo) để

cảnh báo người tham gia giao thông điều khiển xe thận trọng hơn.

Dưới đây là các hình vẽ thể hiện quy định về bố trí vạch sơn trong khu vực phần xe

chạy bị thay đổi.

Hình G.20 - Bố trí vạch sơn khu vực chuyển tiếp giữa đường 3 làn xe và đường 2

làn xe

Hình G.21 - Bố trí vạch sơn khu vực chuyển tiếp giữa đường 4 làn xe và đường 2

làn xe

170

Hình G.22 - Bố trí vạch sơn khu vực chuyển tiếp giữa đường 4 làn xe và đường 3

làn xe

Hình G.23 - Bố trí vạch sơn khu vực chuyển tiếp giữa đường 4 làn xe và đường 2

làn xe

Lưu ý:

- Các quy định về bố trí vạch sơn đề cập ở mục này chỉ áp dụng cho khu vực phần

xe chạy bị thay đổi. Khu vực bề rộng phần xe chạy bị thay đổi được xác định là phạm vi

chiều dài tổng cộng các đoạn D, L, và d tương ứng trên các Hình G.20, G.21, G.22, và

G.23.

- Trong khu vực bề rộng phần xe chạy bị thay đổi, vạch 1.3 được sử dụng để phân

chia hai chiều xe chạy. Đối với hướng xe chạy có bề rộng mặt đường bị thu hẹp trong khu

vực phần xe chạy bị thay đổi phải bố trí vạch giới hạn mép phần xe chạy (vạch 3.1) kết

hợp với đặt biển số W.203 (b,c) “Đường bị thu hẹp”.

- Chiều dài đoạn biến đổi bề rộng mặt đường L(m) được xác định như sau:

V2W

L=

(khi V £ 60 km/h)

(1)

155

hoặc L = 0.625V.W (khi V > 60 km/h)

(2)

Trong đó; V: Tốc độ hạn chế lớn nhất hoặc tốc độ V85, km/h; W: Chiều rộng giảm đi,

m; D: chiều dài tầm nhìn dừng xe an toàn, m.

- Đoạn kéo dài của vạch ở điểm cuối cùng giảm chiều rộng (d) được lựa chọn như

sau: Đường có tốc độ hạn chế lớn nhất hoặc tốc độ V85 > 60 km/h là 40 m, các loại đường

khác là 20 m.

f. Bố trí vạch báo gần đến chướng ngại vật

171

Khi có chướng ngại vật trên đường, cần thiết phải bố trí các vạch sơn trên mặt

đường (có thể kết hợp với biển báo) để cảnh báo người tham gia giao thông điều khiển xe

thận trọng hơn, vòng tránh chướng ngại vật trên mặt đường.

- Trường hợp đường có hai làn xe, hai chiều xe chạy, khi chướng ngại vật nằm ở

giữa đường thì có thể kẻ vạch theo Hình G.24.

Hình G.24 - Bố trí vạch sơn cho đường hai làn xe, hai chiều xe chạy khi có chướng

ngại vật nằm ở giữa đường

Lưu ý: trị số d và L xác định tương tự như ở G1.3e: bố trí vạch sơn trong khu vực

phần xe chạy bị thay đổi.

Vạch tim đường (vạch phân cách hai chiều xe chạy) có thể là vạch 1.1 hoặc vạch

1.2.

Bề rộng và màu sắc vạch liền nét trên Hình G.20 lấy giống với bề rộng vạch tim

đường (vạch phân cách hai chiều xe chạy).

- Trường hợp đường có từ 4 làn xe chạy trở lên, khi chướng ngại vật nằm ở giữa

đường thì có thể kẻ vạch theo Hình G.25.

Hình G.25 - Bố trí vạch sơn cho đường có từ 4 làn xe trở lên khi có chướng ngại vật

nằm ở giữa đường

Lưu ý: Trị số d và L xác định tương tự như quy định tại điểm e, mục G.1.3: bố trí

vạch sơn trong khu vực phần xe chạy bị thay đổi.

Trong phạm vi chiều dài đoạn d và L, sử dụng vạch đôi, liền nét có quy cách, màu

sắc giống với vạch 1.3. Ngoài phạm vi này, sử dụng vạch tim đường (vạch phân cách hai

chiều xe chạy) áp dụng thích hợp cho đường có từ 4 làn xe trở lên.

- Trường hợp chướng ngại vật trên đường nằm ở giữa hai làn đường cùng chiều

thì có thể kẻ vạch theo Hình G.26.

172

Hình G.26 - Bố trí vạch sơn khi chướng ngại vật nằm ở giữa hai làn đường

cùng chiều

Lưu ý: trị số d và L xác định tương tự như mục: Bố trí vạch sơn trong khu vực bề

rộng phần xe chạy bị thay đổi.

Trong phạm vi chiều dài đoạn d, sử dụng vạch đơn, liền nét , màu trắng có bề rộng

bằng vạch phân cách hai chiều xe chạy (vạch 2.1) tương ứng. Trong phạm vi chiều dài

đoạn L, sử dụng vạch chữ V (vạch 4.2). Vạch xác định phạm vi vạch chữ V là vạch đơn,

liền nét, màu trắng có bề rộng bằng vạch phân các hai chiều xe chạy (vạch 2.1) được sử

dụng.

G1.4. Nhóm vạch kênh hóa dòng xe

a. Vạch 4.1: Vạch kênh hóa dòng xe dạng gạch chéo

Ý nghĩa sử dụng: Vạch kênh hóa dòng xe dạng gạch chéo được sử dụng để giới

hạn các phần mặt đường không sử dụng cho xe chạy mà sử dụng để kênh hóa các dòng

giao thông giao thông trên đường. Khi vạch 4.1 được sử dụng, các phương tiện giao

thông phải đi theo tuyến đường quy định, không được lấn vạch hoặc cắt qua vạch trừ

những trường hợp khẩn cấp.

Quy cách vạch như sau:

Vạch 4.1 bao gồm các vạch liền nét, màu trắng được vẽ song song, mỗi vạch rộng

45 cm, khoảng cách hai mép vạch 100 cm, vạch nghiêng một góc 135o theo chiều ngược

chiều kim đồng hồ so với hướng chuyển động của xe. Vạch xác định phạm vi kẻ vạch

kênh hóa dòng xe dạng gạch chéo là vạch đơn liền nét, màu trắng. Vạch này có bề rộng

nét vẽ b = 20 cm. Hình G.27 minh họa cách vẽ vạch kênh hóa dòng xe dạng gạch chéo.

Đơn vị: cm

Hình G.27 - Vạch 4.1

b. Vạch 4.2: vạch kênh hóa dòng xe dạng chữ V

Ý nghĩa sử dụng: Vạch kênh hóa dòng xe dạng chữ V được sử dụng để giới hạn

các phần mặt đường không sử dụng cho xe chạy mà sử dụng để kênh hóa các dòng giao

thông giao thông trên đường. Khi vạch 4.2 được sử dụng, các phương tiện giao thông

173

phải đi theo tuyến đường quy định, không được lấn vạch hoặc cắt qua vạch trừ những

trường hợp khẩn cấp.

Quy cách vạch như sau:

Vạch 4.2 bao gồm các vạch liền nét, màu trắng được vẽ song song, mỗi vạch rộng

45 cm, khoảng cách hai mép vạch 100 cm, vạch nghiêng một góc 135o theo chiều ngược

chiều kim đồng hồ so với hướng chuyển động của xe. Vạch xác định phạm vi kẻ vạch

kênh hóa dòng xe dạng chữ V là vạch đơn liền nét, màu trắng. Vạch này có bề rộng nét

vẽ b = 20 cm. Hình G.28 minh họa cách vẽ vạch kênh hóa dòng xe dạng chữ V.

Đơn vị: cm

Hình G.28 - Minh họa cách vẽ vạch kênh hóa dòng xe dạng chữ V

c. Sử dụng vạch 4.1 và 4.2 để kênh hóa các dòng xe

- Sử dụng vạch 4.1 và 4.2 để dẫn hướng xe ở trạm thu phí:

Tùy theo trường hợp mà có thể sử dụng vạch 4.1 hoặc 4.2 kết hợp với vạch đơn,

liền nét màu trắng, bề rộng vạch 20 cm để dẫn hướng xe đến cửa thu phí của cổng trạm

thu phí. Chi tiết bố trí xem trên Hình G.29.

Đơn vị: cm

Hình G.29 - Vạch dẫn hướng xe ở trạm thu phí

- Sử dụng vạch 4.1 và 4.2 để kênh hóa các dòng xe ở nút giao cùng mức:

Dưới đây là một số trường hợp sử dụng vạch 4.1 và 4.2 để kênh hóa các dòng xe

các dòng xe trong phạm vi các nút giao cùng mức.

174

Hình G.30 - Bố trí vạch kênh hóa dòng xe ở ngã ba phức tạp – Mẫu 1

Hình G.31 - Bố trí vạch kênh hóa dòng xe ở ngã ba phức tạp – Mẫu 2

Hình G.32 - Bố trí vạch kênh hóa dòng xe ở ngã ba phức tạp – Mẫu 3

175

Hình G.33 - Bố trí vạch kênh hóa dòng xe ở ngã ba phức tạp – Mẫu 4

Hình G.34 - Bố trí vạch kênh hóa dòng xe ở ngã ba phức tạp – Mẫu 5

Hình G.35 - Bố trí kênh hóa dòng xe ở ngã tư phức tạp

d. Vạch 4.3: Vạch kênh hóa dòng xe dạng vành khuyên

Ý nghĩa sử dụng: Vạch kênh hóa dòng xe dạng vàch khuyên được kẻ ở trung tâm

ngã tư giao nhau cùng mức để chỉ thị cho các phương tiện phải đi vòng qua phạm vi kẻ

vạch theo chiều ngược chiều kim đồng hồ.

176

Khi vạch 4.3 được sử dụng, các phương tiện giao thông không được lấn vạch hoặc

cắt qua vạch trừ những trường hợp khẩn cấp theo quy định tại Luật Đường bộ và Luật

Trật tự, An toàn giao thông đường bộ.

Minh họa:

Hình G.36 - Vạch vành khuyên – Mẫu 1

Hình G.37 - Vạch vành khuyên - Mẫu 2

Quy cách vạch như sau:

Đường kính và hình dạng của vành khuyên được xác định bởi kích thước của nút

giao ngã tư. Vành khuyên kẻ bằng màu trắng, hình dáng và kích thước được thể hiện chi

tiết trên Hình G.36 và Hình G.37.

e. Vạch 4.4: Vạch kẻ kiểu mắt võng

Ý nghĩa sử dụng: Vạch kẻ kiểu mắt võng được sử dụng để báo cho người điều

khiển không được dừng phương tiện trong phạm vi phần mặt đường có bố trí vạch để

tránh ùn tắc giao thông.

- Sử dụng vạch kẻ kiểu mắt võng ở các vị trí thích hợp (nút giao xử lý điểm đen tai

nạn giao thông, điểm tiềm ẩn tai nạn giao thông, nút giao với Đường sắt, cổng trường học,

bệnh viện, trung tâm y tế, trung tâm hành chính). Vạch kẻ kiểu mắt võng có thể sử dụng

để xác định phạm vi cấm dừng trong phạm vi nút giao giao cùng mức, trên nhánh dẫn cửa

vào hoặc cửa ra của nút giao hoặc những vị trí mặt đường không cho phép dừng xe. Tùy

theo mặt bằng nút giao rộng, hẹp để bố trí vạch 4.4 như dưới đây để đảm bảo cân đối, mỹ

quan.

177

Minh họa:

Hình G.38 - Minh họa bố trí vạch kẻ kiểu mắt võng tại nút giao ngã tư

Hình G.39 - Minh họa bố trí vạch kẻ kiểu mắt võng tại nút giao ngã ba

Quy cách vạch như sau:

- Vạch mắt võng kiểu đơn giản: gồm vạch chéo trong lòng hình chữ nhật, màu

vàng, bề rộng nét vẽ 20 cm - 40 cm (xem minh họa trên Hình G.38 và G.39.

- Vạch mắt võng kiểu thông thường: vạch có nét vẽ màu vàng, vạch vành ngoài

giới hạn phạm vi kẻ vạch mắt võng có bề rộng vạch 20 cm. Vạch mắt võng bên trong

nghiêng 45° so với vành ngoài, vạch rộng 10 cm khoảng cách đường chéo 1 m - 5 m.

G1.5. Nhóm vạch dọc đường kéo dài qua phạm vi nút giao

a. Vạch 5.1: Vạch dẫn hướng rẽ trái qua phạm vi nút giao

Ý nghĩa sử dụng: dùng để định hướng quỹ đạo cho dòng xe rẽ trái theo giải pháp tổ

chức giao thông làn đường được sử dụng trong nút. Mục đích sử dụng vạch là tăng tính

dẫn hướng cho xe chạy; xe có thể cắt qua vạch khi cần thiết. Vạch dẫn hướng rẽ trái qua

phạm vi nút giao là đoạn kéo dài của vạch phân cách hai chiều xe chạy (vạch tim đường)

hoặc vạch phân chia các làn đường cùng chiều. Không nhất thiết phải sử dụng cả hai loại

vạch kéo dài nói trên để định hướng quỹ đạo dòng xe rẽ trái.

Chỉ sử dụng vạch khi quỹ đạo xe chạy được định hướng bởi vạch 5.1 phù hợp với

ý đồ tổ chức giao thông và không gây khó hiểu cho các phương tiện qua nút.

Minh họa:

178

Hình G.40 - Minh họa bố trí vạch 5.1

Quy cách vạch như sau: Vạch 5.1 là vạch đơn, màu vạch lấy theo loại vạch (vạch

phân cách hai chiều xe chạy hoặc vạch phân chia làn đường cùng chiều) được kéo dài.

Vạch có bề rộng nét vẽ b = 15 cm; chiều dài đoạn nét liền L1 = (0,5 m - 2,0m); chiều dài

đoạn nét đứt L2 = (0,5 m - 2,0 m). Tỷ lệ L1/L2 = 1:1.

b. Vạch 5.2: vạch phân làn đường kéo dài qua phạm vi nút giao

Ý nghĩa sử dụng: sử dụng ở các nút giao lệch để định hướng quỹ đạo cho dòng xe

đi thẳng. Mục đích sử dụng vạch là tăng tính dẫn hướng cho xe chạy; xe có thể cắt qua

vạch khi cần thiết.

Minh họa:

Ghi chó: h­íng xe ch¹y

V¹ch 5.2

Hình G.41 - Minh họa bố trí vạch 5.2

Quy cách vạch như sau: vạch 5.2 là vạch đơn màu trắng, bề rộng nét vẽ b = 15 cm,

chiều dài đoạn nét liền L1 = ( 0,5 m - 2,0 m); chiều dài đoạn nét đứt L2 = (0,5 m - 2,0 m);

tỷ lệ L1/L2 = 1:1.

c. Vạch 5.3: vạch làn chờ rẽ trái trong nút giao

179

Ý nghĩa sử dụng: vạch được sử dụng để tạo không gian dừng chờ cho các xe rẽ

trái sau khi xe đã vượt qua vạch dừng xe trên nhánh dẫn của nút giao có sử dụng đèn tín

hiệu điều khiển, nhưng không thể vượt qua nút trong thời gian tín hiệu đèn cho phép rẽ

trái. Khi hết thời gian cho phép rẽ trái mà xe đã vượt qua vạch dừng xe trên nhánh dẫn

nhưng chưa vượt quá khu vực giới hạn bởi làn xe chờ rẽ trái trong nút giao thì phải dừng

lại trong khu vực làn chờ.

Minh họa:

Hình G.42 - Minh họa bố trí vạch 5.3

Quy cách vạch như sau:

Vạch 5.3 gồm hai vạch đơn, đứt nét, màu trắng chạy song song hơi cong về bên

trái và một vạch dừng xe (vạch 7.1) ở đầu các vạch đơn đứt nét. Vạch đơn đứt nét có bề

rộng nét vẽ b = 15 cm, chiều dài đoạn nét liền L1 = (0,5 m - 1,0 m); chiều dài nét đứt L2 =

(0,5 m - 1,0 m). Tỷ lệ L1/L2 = 1:1.

180

d. Minh họa bố trí vạch phân làn đường trong khu vực nút giao cùng mức

Hình G.43 minh họa một trường hợp điển hình bố trí vạch phân làn đường trong

khu vực nút giao cùng mức.

Hình G.43 - Minh họa bố trí phân làn đường trong khu vực nút giao cùng mức

G1.6. Nhóm vạch cấm dừng xe trên đường

a. Vạch 6.1: Vạch cấm đỗ xe trên đường

Ý nghĩa sử dụng: được sử dụng để báo hiệu không được phép đỗ xe bên đường.

Vạch 6.1 được sử dụng độc lập hoặc phối hợp với ký hiệu chữ “Cấm đỗ xe” trên mặt

đường và biển báo “Cấm đỗ xe”; ngoài ra, căn cứ theo nhu cầu có thể đặt thêm biển báo

phụ ghi rõ thời gian cấm đỗ xe và phạm vi, đối tượng cấm đỗ xe.

181

Minh họa:

Hình G.44: Vạch cấm đỗ xe trên đường

Quy cách vạch như sau:

Vạch 6.1 là vạch đứt khúc màu vàng được sơn trên bó vỉa sát mép mặt đường phía

cấm đỗ xe hoặc sơn trên mặt đường phía cấm đỗ xe, cách mép mặt đường 30 cm khi

không có bó vỉa sát mép mặt đường.

Khi vạch 6.1 được bố trí trên bó vỉa, bề rộng phần sơn vàng được lấy bằng bề rộng

viên đá vỉa hoặc tối thiểu 15 cm; ngoài ra bề rộng phần sơn vàng được kéo dài trên toàn

bộ mặt vát hoặc mặt đứng của viên đá vỉa phía tiếp giáp với mặt đường. Trường hợp bố

trí trên mặt đường, bề rộng vạch là 15 cm. Chiều dài của nét liền (màu vàng) L1 là 100 cm

hoặc bằng chiều dài của viên bó vỉa (khi bố trí vạch 6.1 trên bó vỉa), chiều dài nét đứt

(không sơn) L2 bằng chiều dài nét liền L1.

b. Vạch 6.2: Vạch cấm dừng xe, cấm đỗ xe trên đường

Ý nghĩa sử dụng: được sử dụng để báo hiệu không được phép dừng xe, đỗ xe bên

đường. Vạch 6.2 có thể sử dụng phối hợp với ký hiệu chữ “cấm dừng, đỗ xe” trên mặt

đường và biển báo “Cấm dừng, đỗ xe”; ngoài ra căn cứ theo nhu cầu đặt thêm biển báo

phụ ghi rõ thời gian cấm dừng đỗ xe và phạm vi, đối tượng cấm dừng đỗ xe.

Minh họa:

Hình G.45 - Vạch cấm dừng hoặc đỗ xe trên đường

Quy cách vạch như sau:

Vạch 6.2 là vạch liền nét màu vàng được sơn trên bó vỉa sát mép mặt đường phía

cấm dừng xe hoặc đỗ xe hoặc sơn trên mặt đường phía cấm dừng xe hoặc đỗ xe, cách

mép mặt đường 30 cm khi không có bó vỉa sát mép mặt đường.

Khi vạch 6.2 được bố trí trên bó vỉa, bề rộng phần sơn vàng được lấy bằng bề rộng

viên đá vỉa hoặc tối thiểu 15 cm; ngoài ra bề rộng phần sơn vàng được kéo dài trên toàn

182

bộ mặt vát hoặc mặt đứng của viên đá vỉa phía tiếp giáp với mặt đường. Trường hợp bố

trí trên mặt đường, bề rộng vạch là 15 cm.

G.2. Vạch ngang đường

G2.1. Vạch dừng xe

Vạch 7.1: Vạch dừng xe

Ý nghĩa sử dụng: dùng để xác định vị trí dừng xe để chờ tín hiệu cho phép đi tiếp.

Vạch dùng để xác định vị trí người điều khiển phương tiện phải dừng lại khi có tín hiệu

đèn đỏ hoặc khi có biển số R.122. Vạch cũng dùng để xác định vị trí người điều khiển phải

dừng lại trong các điều kiện nhất định ở một số vị trí như: trên nhánh dẫn tới nút giao cùng

mức với đường sắt, trên làn chờ rẽ trái trong phạm vi nút giao, trước vị trí vạch người đi

bộ qua đường.

Minh họa:

Hình G.46 - Bố trí vạch dừng xe ở nút giao thông có đèn tín hiệu

Đơn vị: cm

Hình G.47 - Vị trí vạch dừng xe ở nút giao có vạch người đi bộ qua đường

Quy cách vạch như sau:

Vạch 7.1 là vạch liền nét màu trắng. Bề rộng vạch, căn cứ vào cấp đường, lưu

lượng xe, tốc độ xe chạy mà chọn dùng một trong các giá trị 20 cm, 30 cm hoặc 40 cm (bề

rộng nét vẽ lớn hơn áp dụng cho đường có lưu lượng, tốc độ xe chạy lớn hơn). Vạch này

kẻ ngang toàn bộ bề rộng đường của hướng xe chạy.

183

Vạch dừng xe cần đặt ở vị trí mà lái xe có thể dễ dàng quan sát. Tại các nút giao

cùng mức, vạch dừng xe nên đặt trùng với đường kéo dài của bó vỉa trục đường giao khi

trên nhánh dẫn không bố trí vạch đi bộ cắt qua đường; trường hợp trên nhánh dẫn có bố

trí vạch đi bộ cắt qua đường thì vạch dừng xe nên đặt cách mép vạch người đi bộ qua

đường (1,5 m - 3,0 m) (xem Hình G.47).

Vạch dừng xe có thể sử dụng kết hợp với vạch chữ “STOP”. Đỉnh chữ “STOP”

cách mép vạch dừng xe trong khoảng từ (2,0 m – 3,0 m); và có thể vẽ thêm chữ “STOP”

để báo hiệu trước trong phạm vi 25 m trước vị trí vạch dừng xe. Chi tiết thể hiện trên Hình

Hình G.48 - Vạch dừng xe tại nút giao không có tín hiệu đèn điều khiển

G2.2. Vạch nhường đường

Vạch 7.2: Vạch nhường đường

Ý nghĩa sử dụng: để báo hiệu cho xe phải đi chậm hoặc dừng lại khi cần thiết để

nhường đường cho các phương tiện hoặc người trên các hướng giao thông khác được di

chuyển trước. Vạch 7.2 được sử dụng kết hợp với biển số W.208 – “Giao với đường ưu

tiên”.

Minh họa:

Đơn vị: cm

Hình G.49 - Vạch giảm tốc độ nhường đường – Mẫu 1

184

Hình G.50 - Vạch giảm tốc độ nhường đường – Mẫu 2

Quy cách vạch như sau:

Có thể sử dụng một trong hai mẫu vạch nhường đường như sau:

- Mẫu 1: Vạch nhường đường là vạch đôi, nét đứt, đi kèm với một hình tam giác

ngược, tất cả đều màu trắng. Vạch được kẻ ngang trên toàn bộ bề rộng đường của

hướng xe chạy. Chi tiết kích thước vạch xem Hình G.49.

- Mẫu 2: Vạch nhường đường có hình tam giác cân màu trắng, đáy của tam giác

hướng về đường ưu tiên rộng 50 cm chiều cao của tam giác là 70 cm. Hai mép kề nhau

của 2 tam giác cách nhau 30 cm. Chi tiết xem trên Hình G.50.

Vạch nhường đường cần đặt ở vị trí mà lái xe có thể dễ dàng quan sát. Tại các nút

giao cùng mức, vạch nhường đường nên đặt trùng với đường kéo dài của bó vỉa trục

đường giao khi trên nhánh dẫn không bố trí vạch đi bộ cắt qua đường. Nếu trên nhánh

dẫn có bố trí vạch đi bộ cắt qua đường thì vạch giảm tốc độ nhường đường nên đặt cách

mép vạch người đi bộ qua đường (1,5 m - 3,0 m).

G2.3. Vạch đi bộ qua đường

Vạch 7.3: Vạch đi bộ qua đường

Ý nghĩa sử dụng: Vạch đi bộ qua đường xác định phạm vi phần đường dành cho

người đi bộ cắt qua đường.

Bố trí vạch đi bộ qua đường ở những nơi có người đi bộ qua đường, khoảng cách

bố trí hai vạch đi bộ qua đường trên cùng một đoạn đường nên cách nhau lớn hơn 150 m.

Chiều rộng nhỏ nhất dành cho bố trí vạch đi bộ qua đường không được nhỏ hơn 3 m, tuỳ

theo lượng người đi qua để nâng thêm chiều rộng, mỗi cấp nâng lên là 1 m.

Trên những đoạn đường không bình thường (tầm nhìn bị hạn chế, dốc dọc lớn, góc

ngoặt lớn hoặc đường cong nằm bán kính nhỏ hoặc có các nguy hiểm khó lường hoặc ở

những đoạn đường có bề rộng làn xe bị thu hẹp dần) thì không bố trí vạch đi bộ qua

đường.

Minh họa:

a. Dạng vuông góc

185

b. Dạng cắt chéo

Đơn vị: cm

Hình G.51 - Vạch đi bộ qua đường – Mẫu 1

Hình G.52 - Vạch đi bộ qua đường – Mẫu 2

Quy cách vạch như sau:

- Mẫu 1: Vạch đi bộ qua đường là các đường vạch đậm liền song song màu trắng

(còn gọi là vạch ngựa vằn). Kích thước vạch xem trên Hình G.51.

- Mẫu 2: Sử dụng hai vạch liền, màu trắng, bề rộng nét vẽ b = 40 cm kẻ song song

theo phương ngang đường để xác định phần đường dành cho người đi bộ (xem Hình 52).

Mẫu 2 chỉ áp dụng để xác định phần đường cho người đi bộ qua đường ở những nơi có

đèn tín hiệu phân định thời gian người đi bộ được phép qua đường.

Trước vạch đi bộ qua đường cần sử dụng vạch dừng xe. Các phương tiện phải

dừng lại trước vạch dừng xe nói trên trong thời gian tín hiệu đèn đỏ hoặc phải dừng lại

quan sát trước khi cắt qua vạch dừng xe nếu biển số R.122 – “Dừng xe” được sử dụng

kèm theo. Trường hợp không có đèn tín hiệu điều khiển và không sử dụng biển số R.122

– “Dừng xe”, các phương tiện phải dừng lại nhường đường cho người đi bộ qua đường

khi có dấu hiệu người đi bộ qua đường trong khu vực kẻ vạch dừng xe.

G2.4. Vạch xe đạp qua đường

Vạch 7.4: Vạch xe đạp qua đường

Ý nghĩa sử dụng: Vạch đi bộ qua đường xác định phạm vi phần đường dành cho

xe đạp cắt qua đường. Ở nơi đường giao nhau không có người, tín hiệu điều khiển giao

thông thì xe đạp phải nhường đường cho phương tiện cơ giới chạy trên đường cắt ngang

đường xe đạp.

186

Minh họa:

Đơn vị: m

Hình G.53 - Vạch xe đạp qua đường

Quy cách vạch như sau:

Hai vạch đứt quãng chạy song song rộng bằng nhau bằng 40 cm, chiều dài vạch

đứt quãng là 40 cm và cách nhau 40 cm. Hai mép ngoài của 2 vạch cách nhau 1,8 m.

Vạch xác định vị trí chỗ xe đạp đi ngang qua đường trên những chỗ giao nhau. Nơi không

có điều khiển bằng đèn tín hiệu thì xe đạp phải nhường cho xe cơ giới khác chạy trên

đường.

G2.5. Vạch xác định khu vực cấm xe thô sơ trong nút giao

Vạch 7.5: Vạch xác định khu vực cấm xe thô sơ trong nút giao

Ý nghĩa sử dụng: Vạch 7.5 sử dụng để báo cho người điều khiển xe thô sơ biết

phạm vi cấm khi đi vào nút giao ngã tư có sử dụng đèn tín hiệu điều khiển.

Minh họa:

Đơn vị: cm

Hình G.54 - Vạch xác định khu vực cấm xe thô sơ trong nút giao

Quy cách vạch như sau:

Vạch 7.5 gồm các vạch đơn, đứt khúc màu vàng, bề rộng vạch 20 cm. Phạm vi làn

cấm xe thô sơ lấy ranh giới là vạch giới hạn làn xe cơ giới. Phần kéo dài của vạch qua

187

phạm vi làn xe thô sơ được vẽ bằng nét liền màu vàng có cùng bề rộng với phần nét đứt

là 20 cm.

G2.6. Vạch chỉ dẫn sắp đến chỗ có bố trí vạch đi bộ qua đường

Vạch 7.6: Vạch chỉ dẫn sắp đến chỗ có bố trí vạch đi bộ qua đường

Ý nghĩa sử dụng: Vạch 7.6 sử dụng để báo hiệu sắp đến chỗ có bố trí vạch đi bộ

qua đường; đặc biệt đối với các chỗ bố trí vạch đi bộ qua đường ở giữa đoạn đường nối

hai nút để cảnh báo người lái xe phải nhường đường cho người đi bộ qua đường.

Minh họa:

Đơn vị: cm

Hình G.55 - Vạch chỉ dẫn sắp đến chỗ có bố trí vạch đi bộ qua đường

Quy cách vạch như sau:

Vạch có dạng hình thoi, màu trắng. Kích thước vạch xem trên Hình G.56.

G2.7. Vạch báo gần chỗ giao nhau với đường sắt

Vạch 7.7: Vạch báo gần chỗ giao nhau với đường sắt

Ý nghĩa sử dụng: Vạch 7.7 sử dụng để báo cho người tham gia giao thông biết

phía trước có chỗ giao nhau với đường sắt, nhắc người điều khiển phương tiện thận

trọng. Cụm vạch này chỉ dùng ở chỗ không có người gác chắn đường sắt.

Minh họa:

188

Đơn vị: cm

Hình G.56 - Vạch báo chỗ giao nhau với đường sắt

Quy cách vạch như sau:

- Chữ "R" dùng sơn phản quang màu trắng ở bên phải và bên trái vạch chéo "X".

- Vạch chéo "X" cách vạch nét đứt nằm ngang trước và sau là 450 cm, vạch rộng

40 cm, vạch chéo theo phương ngang hết bề rộng chiều xe chạy và dài 600 cm theo chiều

dọc.

- Vạch nét đứt nằm ngang dùng sơn phản quang trắng, nét rộng 40 cm, mỗi nét dài

60 cm, cách nhau 60 cm trước và sau vạch chéo "X".

- Bố trí kết hợp với vạch cấm vượt xe và vạch dừng xe. Khoảng cách từ điểm gần

nhất của ray theo chiều dọc đến vạch dừng xe là 300 cm. Chi tiết xem trên Hình G.56.

G2.8. Vạch xác định khoảng cách xe trên đường

Vạch 7.8: Vạch xác định khoảng cách xe trên đường.

Ý nghĩa sử dụng: Vạch 7.8 là vạch dùng để xác định khoảng cách trên đường, giúp

cho lái xe biết cần phải giãn cách cự ly để đảm bảo an toàn với xe chạy phía trước. Vạch

thường được sử dụng trên đường ô tô cao tốc ở những nơi hay xảy ra tai nạn do vượt xe

hoặc đâm va từ phía sau hoặc ở những vị trí có yêu cầu đặc biệt.

Minh họa:

189

Đơn vị: m

Hình G.57 - Bố trí vạch xác định khoảng cách xe trên đường

Đơn vị: cm

Hình G.58 - Chi tiết vạch xác định khoảng cách xe trên đường

Quy cách vạch như sau:

Vạch có dạng các đường liền hình mũi nhọn, màu trắng chạy song song với tim

đường. Kích thước vạch xem trên Hình G.58.

Vạch xác định khoảng cách xe trên đường nên phối hợp sử dụng với biển báo,

cách 50 m thì bố trí một nhóm vạch (2 vạch/ làn, vạch cách nhau 5 m theo chiều dọc) và

bố trí trên chiều dài 200 m dọc theo đường (5 cụm vạch/làn đường)

G2.9. Vạch giảm tốc độ

Quy định chung về vạch giảm tốc độ

Vạch giảm tốc độ dùng để báo cho người điều khiển phương tiện biết đoạn đường

cần phái giảm tốc độ đồng thời bản thân vạch cũng được cấu tạo để góp phần làm giảm

tốc độ xe chạy.

Vạch giảm tốc độ được bố trí ở trước và trong các đoạn đường xe cần phải giảm

tốc độ để đảm bảo an toàn, như lối vào trạm thu phí; trên nhánh dẫn tới các nút giao cùng

mức, trước các đoạn đường cong nằm bán kính nhỏ cần giới hạn tốc độ xe chạy và ở

những nơi cần phải giảm tốc độ.

Vạch giảm tốc độ có màu vàng, có thể bố trí dạng cụm (nhiều vạch đơn) ở phía

trước và trong đoạn đường cần giảm tốc độ hoặc là dạng vạch đơn bố trí trên toàn bộ

chiều dài đoạn đường cần giảm tốc độ.

G3. Vạch đứng

a. Vạch 8.1: Vạch đứng trên mốc cố định

190

Ý nghĩa sử dụng: sử dụng vạch 8.1 để cảnh báo người điều khiển phương tiện chú

ý, trên đường đi phía trước có chướng ngại vật cao hơn mặt đường để đề phòng va quệt

phải. Vạch này kẻ trên bề mặt phần đứng của chướng ngại vật có khả năng gây nguy

hiểm đối với phương tiện giao thông như: trụ cầu vượt qua đường hoặc mặt trước của hai

bên tường ở chỗ cầu vượt hay đường chui qua đường hoặc ở cửa đường hầm, trên kết

cấu dải phân cách, trên đảo an toàn của đường ngang dành cho người đi bộ v.v....

Minh họa:

Hình G.63 - Minh họa bố trí vạch đứng trên mốc cố định

Quy cách vạch như sau:

Vạch 8.1 cấu tạo gồm những nét chéo vàng, đen hoặc đỏ, trắng xen kẽ nhau,

nghiêng góc 45°, bề rộng và khoảng cách nét là 15 cm khi kẻ nên cho nét chéo xuống

chéo về phía đường xe chạy.

Thông thường màu vàng, đen được sử dụng cho các đường ngoài khu vực đô thị;

màu đỏ, trắng được sử dụng cho các đường trong khu vực đô thị. Khi cần thiết, các vạch

cũng có thể được bẻ gập dạng chữ V (xem ví dụ trên Hình G.63). Chi tiết cấu tạo vạch 8.1

thể hiện trên Hình 62.

b

H

Chú dẫn:

- H < 2m; b ≤ 30cm thì a = 10cm

- H < 2m; b > 30cm thì a = 15cm

- H ≥ 2m; b > 30cm thì a = 20cm

Hình G.62 - Chi tiết vạch đứng trên mốc cố định

191

Sử dụng vạch 8.1 cho đảo phân làn tại trạm thu phí:

- Trên bề mặt kết cấu đảo phân làn tại cổng trạm thu phí sử dụng vạch 8.1 để biểu

thị vị trí dải phân cách làn xe nhằm tăng tính dẫn hướng cho xe đi đúng làn đường.

- Vạch có màu vàng và màu đen đan xen nhau, chiều rộng của mỗi vạch là 15 cm

bắt đầu vẽ từ đầu dải phân cách tạo thành một góc là 45° so mặt phẳng ngang và nghiêng

đều về hai phía. Cách vẽ như ở thể hiện trên Hình G.63 và Hình G.64.

Hình G.63 - Sử dụng vạch 8.1 trên đảo phân làn tại trạm thu phí - Mẫu 1

Hình G.64 - Sử dụng vạch 8.1 trên đảo phân làn tại trạm thu phí - Mẫu 2

b. Vạch 8.2: vạch xác định mép dưới thấp nhất của kết cấu cầu vượt qua

đường hoặc công trình khác đi phía trên đường

Ý nghĩa sử dụng: Sử dụng vạch 8.2 để xác định mép dưới cùng của cầu vượt

đường hoặc công trình tương tự nhằm cảnh báo cho người tham gia giao thông về các

công trình này.

192

Minh họa:

Đơn vị: m

Hình G.65 - Chi tiết vạch 8.2

Quy cách vạch như sau:

Vạch 8.2 cấu tạo gồm những nét vạch đỏ – trắng xen kẽ thẳng đứng có chiều rộng

là 20 cm, cao 50 cm, bề rộng của phần vạch toàn bộ là 1 m.

c. Vạch số 8.3: vạch kẻ xung quanh các cột tròn đặt trên các đảo an toàn, trên

dải phân cách và các vị trí tương tự

Vạch trắng – đỏ song song với mặt phẳng nằm ngang có chiều rộng của phần màu

trắng và phần màu đỏ bằng nhau và bằng chiều rộng B của công trình, vạch kẻ ở các cột

tròn đặt trên đảo an toàn, trên dải phân cách hoặc các vị trí tương tự:

- Nếu B £ 30cm thì a = 10cm.

- Nếu B > 30cm thì a = 15cm.

Hình G.66 - Chi tiết vạch 8.3

d. Vạch số 8.4: vạch kẻ trên cột tín hiệu, cột rào chắn, cột tiêu

Vạch xiên góc màu đỏ tạo với mặt phẳng ngang góc 30° rộng 15 cm, điểm giữa

mép trên của vạch cách mặt phẳng đỉnh cột là 15 cm. Độ xiên của vạch hướng về phía

mặt đường, vạch kẻ trên cột tín hiệu, cột rào chắn, cột tiêu.

193

Đơn vị: m

Hình G.67 - Chi tiết vạch 8.4

e. Vạch số 8.5: vạch kẻ ở thanh ngang trên cùng của hàng rào chắn chỗ

đường cong có bán kính nhỏ, đường cao hơn so với khu vực xung quanh, đường

dốc xuống và những nơi nguy hiểm khác

Vạch đỏ - trắng xen kẽ có kích thước hết bề rộng công trình, vạch đỏ dài 1 m và

vạch trắng dài 2 m.

Đơn vị: m

Hình G.68 - Chi tiết vạch 8.5

f. Vạch số 8.6: Vạch kẻ ở thanh trên cùng của rào chắn ở những nơi đặc biệt

nguy hiểm

Vạch đỏ liên tục chạy giữa bề mặt rào chắn rộng 10 cm.

Đơn vị: m

Hình G.69 - Chi tiết vạch 8.6

g. Vạch số 8.7: Vạch kẻ ở hàng vỉa các vỉa hè nơi nguy hiểm hoặc hàng vỉa

của đảo an toàn

Vạch đỏ - trắng xen kẽ kẻ trên bề mặt đứng và ngang, chiều dài vạch đỏ là L1,

vạch trắng là L2. Trong trường hợp thông thường: L1 = 1 m - 2 m; L2 = 2 m - 4 m, tỷ lệ

L1:L2 = 1:2 (xem Hình G.70). Đối với các vị trí hàng vỉa uốn cong với bán kính nhỏ, L1 =

0,5 m - 2,0 m; L2 = 0,5 m - 2,0 m, tỷ lệ L1:L2 = 1:1.

194

Hình G.70 - Chi tiết vạch 8.7

G4. Các loại vạch kẻ đường khác

a. Vạch 9.1: vạch cấm xe quay đầu

Ý nghĩa sử dụng: sử dụng vạch 9.1 ở những vị trí cấm quay đầu xe tại nút giao

hoặc chỗ mở dải phân cách hai chiều xe chạy.

Minh họa:

Đơn vị: cm

Hình G.71 - Vạch cấm xe quay đầu

Quy cách vạch như sau:

Sử dụng vạch màu vàng, hình dáng và kích thước xem trên Hình G.71.

b. Vạch 9.2: Vạch quy định vị trí dừng đỗ của phương tiện giao thông công

cộng trên đường

Ý nghĩa sử dụng: Sử dụng vạch 9.2 quy định vị trí dừng xe của các phương tiện

vận tải hành khách công cộng trên đường như xe buýt, xe tắc xi ... Các loại phương tiện

khác và người đi bộ không được dừng, đỗ trong phạm vi kẻ vạch và trong khoảng cách 15

m từ vị trí vạch về hai phía theo phương dọc đường.

Minh họa:

Đơn vị: m

Hình G.72 - Chi tiết vạch số 9.2

Quy cách vạch như sau:

Vạch 9.2 là vạch đơn liền, màu vàng, bề rộng nét vẽ b = 10 cm. Vạch được vẽ

dạng gãy khúc (có dạng hình chữ M, nhiều đỉnh). Chiều cao chữ M bằng 2.0 m, đường

xiên của chữ M bằng nhau và bằng 2.0 m.

c. Vạch 9.3: Vạch mũi tên chỉ hướng trên mặt đường

Ý nghĩa sử dụng: Vạch mũi tên chỉ hướng trên mặt đường đ ược sử dụng để chỉ

hướng xe phải đi. Mũi tên chỉ hướng chủ yếu sử dụng ở các nút giao có tách nhập làn và

195

trên đường có nhiều làn xe. Mũi tên cũng có thể được sử dụng cho các phần đường xe

chạy một chiều để xác nhận hướng giao thông.

Quy cách vạch như sau:

- Màu sắc của mũi tên chỉ đường là màu trắng.

- Tùy theo tốc độ xe chạy m à chọn kích thước các mũi tên phù hợp theo nguyên

tắc tốc độ xe chạy càng lớn thì kích thước mũi tên càng lớn. Kích thước mũi tên thể hiện

trên Hình G.73 áp dụng cho các đường có tốc độ xe chạy thấp. Kích thước mũi tên ghi

ngoài ngoặc đơn thể hiện trên Hình G.74 áp dụng cho các đường có tốc độ xe chạy cao.

Kích thước mũi trên ghi trong ngoặc đơn thể hiện trên Hình G.74 áp dụng cho đường ô tô

cao tốc và các đường có tốc độ thiết kế ≥ 100 km/h.

90

50

100

30

30

40

60

15

15

300

300

300

120

20

40

180

135

15

15

50

50

30

30

30

30

40

40

50

50

320

320

45°

45°

20

40

40 20

30

30

200

200

30

30

170

60

60

40

40

40

40

15

15

15

§¬n vÞ: cm

Hình G.73 - Kích thước mũi tên chỉ đường áp dụng cho đường có tốc độ xe

chạy thấp

196

                                                                                                  180(270)



                                                                                        90 100   (150)                                                                                      100   (150)                                                                                                                                                                                                                                      (135)
                                                                                  404040 60  (90)                                                         60   (90)           200(300)
                                                                                                             (60) (60) (60) 60  (90)                                                         60   (90)
 90   (135)                              30         30                  90   (135)                                                           120(180)                                                                                                                                   120(180)       40 80                             600(900)                       600(900)          (45)   (45)                600(900)         80 40                                     240(360)                                                                          600(900)
        (60) (120)                                                           (120)(60)                                                                                                                      360(540)                                                           270(405)                                                                                                                                   270(405)


          30                                  30                30                                  40
           (45)                                             (45)                    (45)                                       (60)

                                                                                                   100   (150)                      100    (150)
                                                                  60  (90)              60   (90)
                                                                  60  (90)              60   (90)
                                                                  90   (135)              80    (135) 100   (150)                                                                        100    (150)        45°                                             600(900)                                   600(900)           45°                      40 80    80 40                             600(900)
 60  (90)                                                60   (90)                                                                                                      (60) (120)  (120) (60) 60  (90)                                                      360(540)                                                               360(540)               60   (90)                                       300    (450)
 90                 120  (180)                                120 (180)         80          (135)                                                                                                                                 (135)

          30                                              30                                 30
              40 (60)                      40  (60)           (45)                                                   (45)                                           (45)
                                                                                           §¬n vÞ: cm
   Hình G.74 - Kích thước của mũi tên chỉ đường áp dụng cho đường có tốc độ
                               xe chạy cao
       d. Vạch 9.4: Vạch mũi tên báo số làn xe phía trước bị giảm
     Ý nghĩa sử dụng: sử dụng vạch mũi tên báo số làn xe phía trước bị giảm để báo
cho người điều khiển phương tiện biết số làn xe theo hướng mũi tên bị giảm và phải
chuyển làn đi theo hướng mũi tên.
      Minh họa:





           Hình G.75 - Vạch mũi tên báo số làn xe phía trước bị giảm
     Quy cách vạch như sau: Vạch mũi tên báo số làn xe phía trước bị giảm có màu
trắng. Kích thước vạch trong trường hợp thông thường như thể hiện trên Hình G.75.
Trường hợp đường có tốc độ xe chạy thấp kích thước vạch có thể giảm xuống 0,5 lần so
với kích thước ghi trên Hình G.76. Trường hợp đường có tốc độ cao có thể tăng kích
thước lên 1,5 lần so với kích thước ghi trên Hình G.76.



                                197

Đơn vị: cm

Hình G.76 - Kích thước vạch mũi tên báo số làn xe phía trước bị giảm

e. Vạch 9.5: Vạch dạng chữ viết, chữ số, hoặc màu sắc trên mặt đường

Ý nghĩa sử dụng: sử dụng đi kèm với các loại báo hiệu khác nhằm tăng tính rõ ràng

về ý nghĩa của các báo hiệu.

Quy định chung: Vạch dạng chữ viết hoặc số có màu trắng; chiều cao chữ viết 3,0 m

áp dụng cho đường cao tốc; 2,5 m áp dụng cho các loại đường khác; trong đô thị với các

đường có tốc độ xe chạy thấp có thể sử dụng chiều cao chữ là 1,6 m; khoảng cách các hàng

chữ hoặc số theo phương dọc đường 1,0 m – 1,5 m; bề rộng nét vẽ 12 cm -18 cm.

Một số vạch chữ và số:

- Vạch 9.5a: Vạch chữ “STOP”

Hình G.77 - Vạch chữ “STOP”

- Vạch 9.5b: vạch chữ làn đường dành riêng cho ô tô “Ô TÔ”

Hình G.78 - Vạch chữ “Ô TÔ”

- Vạch 9.5c: vạch chữ làn đường dành riêng cho xe máy “XE MÁY”

Hình G.79 - Vạch chữ “XE MÁY”

- Vạch 9.5d: vạch chữ làn đường dành riêng cho xe buýt “XE BUÝT”

198

Hình G.80 - Vạch chữ “XE BUÝT”

- Vạch 9.5.e: vạch chữ làn đường dành riêng cho xe đạp “XE ĐẠP”

Hình G.81 - Vạch chữ “XE ĐẠP”

f. Vạch 9.6: Vạch ký hiệu xe đạp trên mặt đường

Ý nghĩa sử dụng: sử dụng trên các làn đường dành riêng cho xe đạp.

Minh họa:

Hình G.82 - Vạch ký hiệu làn đường dành riêng cho xe đạp

Quy cách vạch như sau: Vạch có màu trắng minh họa hình vẽ xe đạp như thể hiện

trên Hình G.82. Kích thước hình vẽ được chọn tùy theo bề rộng của làn xe đạp. Các giá trị

chiều rộng và chiều cao hình vẽ có thể sử dụng gồm: 75 cm x 120 cm; 110 cm x 170 cm,

và 170 cm x 275 cm.

g. Màu sắc mặt đường: Trong một số trường hợp, có thể sử dụng màu sắc mặt

đường để cảnh báo giao thông.

199

Phụ lục I

CỘT KILÔMÉT – CỌC TIÊU – CỌC H – MỐC LỘ GIỚI

I.1 Quy định về hình dạng, kích thước và màu sắc đối với cột kilômét dạng cột

thấp và cột kilômét dạng cột cao

a) Cột kilômét dạng cột thấp

- Hình dạng là hình chữ nhật, đầu trên cùng lượn tròn theo hình bán nguyệt đường

kính 40 cm.

- Kích thước thân cột (không kể phần đế và phần đầu) có chiều cao 53 cm, chiều

rộng 40 cm, chiều dầy 20 cm. Xem hình I.1

- Phần đầu hình bán nguyệt có màu đỏ với hệ thống đường quốc lộ, màu xanh với

hệ thống đường tỉnh, màu nâu với hệ thống đường huyện và màu vàng với hệ thống

đường chuyên dung. Phần thân cột màu trắng.

b) Cột kilômét dạng cột cao

- Hình dạng là hình chữ nhật đầu trên cùng lượn tròn theo hình bán nguyệt đường

kính 52 cm.

- Kích thước: xem Hình I.2.

- Phần đầu hình bán nguyệt có màu đỏ với hệ thống đường quốc lộ, màu xanh lam

với hệ thống đường tỉnh, màu nâu với hệ thống đường huyện và màu vàng với hệ thống

đường chuyên dung. Phần thân cột là màu trắng.

I.2 Chữ đề trên cột kilômét dạng cột thấp và cột kilômét dạng cột cao

Chữ đề trên hai mặt thẳng góc với chiều đi màu đen. Nội dung và kích thước chữ

như sau:

- Trong phần đầu hình bán nguyệt ghi số hiệu hoặc tên đường và lý trình của cột

kilômét. Chiều cao số hiệu hoặc tên đường 4 cm. Chiều cao chữ "K" 8 cm, chữ "m" 5 cm,

con số lý trình cao 8 cm, chữ và số màu trắng.

- Trong phần mặt trắng ghi tên địa phương theo quy định tại Mục I.3. Chiều cao chữ

12 cm, chiều cao con số và chữ "K" 10 cm, chữ "m" 6,25 cm.

- Trên mặt song song với trục tim đường ghi số hiệu hoặc tên đường bằng màu đen,

chiều cao chữ và con số 10 cm.

I.3 Quy định về tên địa phương chỉ dẫn trên cột kilômét dạng cột thấp và cột

kilômét dạng cột cao

a) Tên địa phương phải là địa danh mà tuyến đi qua, không được chỉ dẫn tên địa

phương trên đường khác đấu nối vào.

b) Những tên địa phương cần chỉ dẫn là những tên địa phương theo quy định tại

khoản 40.4 Điều 40 của Quy chuẩn này.

c) Nếu tuyến đường đi qua nhiều tỉnh thì đoạn qua từng tỉnh sẽ chỉ dẫn tên địa

phương thuộc địa phận tỉnh mình và chỉ chỉ dẫn thêm tên tỉnh lỵ của tỉnh kế cận hoặc điểm

đầu hay điểm cuối con đường trên đoạn đường tiếp giáp với tỉnh kế cận.

d) Một số trường hợp đặc biệt:

200

- Quốc lộ 1 là tuyến đường đặc biệt quan trọng chạy dọc chiều dài đất nước do đó

để thể hiện tính thống nhất quốc gia nên ở tất cả các tỉnh có Quốc lộ 1 đi qua đều có thể

báo xen kẽ tên ba thành phố lớn trên tuyến đường này là Hà Nội, Huế và Thành phố Hồ

Chí Minh.

- Trường hợp một số tỉnh lỵ nằm ở trên đường cũ, do yêu cầu cải tuyến nên đường

mới đi tránh tỉnh lỵ, thì vẫn được báo địa danh trên cột kilômét ở tuyến đường mới đi qua

ngang tỉnh lỵ đó.

e) Phải đảm bảo mối liên quan chính xác giữa trị số khoảng cách, lý trình cột kilômét

và tên địa phương được chỉ dẫn ở cả hai mặt cột kilômét, hướng đi và hướng về:

- Ví dụ: trên QL.1, ở mặt bảng hướng về gốc đường ghi lý trình Km131, tên địa

phương báo là Bắc Ninh, trị số khoảng cách là 10 km. ở mặt bảng ngược lại (hướng về

cuối đường) ghi lý trình Km131, tên địa phương báo là Bắc Giang, trị số khoảng cách là

10 km.

Như vậy, ngay tại cột kilômét này suy ra được Bắc Ninh ở lý trình Km141 vì theo

chiều đi lý trình tăng dần (131+10=141), Bắc Giang ở lý trình Km121 vì theo chiều ngược

lại lý trình giảm dần (131-10=121). Khoảng cách từ Bắc Ninh đến Bắc Giang là 20 km (lấy

theo tổng số hai khoảng cách 10+10=20 hoặc lấy theo hiệu số của hai lý trình 141-121=

20 đều có giá trị như nhau). Tiếp đó, bất kỳ ở cột kilômét nào trên QL.1 nếu có báo địa

danh Bắc Ninh, Bắc Giang cũng phải suy ra được lý trình của Bắc Ninh là Km141 và của

Bắc Giang là Km121.

g) Tên những địa phương quá dài thì chữ đứng đầu có thể viết tắt bằng một chữ cái

đầu tiên. Ví dụ: "Phan Rang" có thể viết tắt là "P.Rang", "Buôn Ma Thuột" có thể viết tắt

"B.M.Thuột".

I.4 Quy định về hình dạng, kích thước và màu sắc đối với cột kilômét dạng tấm

hình chữ nhật

- Hình dạng: có dạng biển hình chữ nhật gắn trên cột biển báo.

- Kích thước: tấm hình chữ nhật làm mặt biển có kích thước chiều rộng 350 mm;

chiều cao 700 mm, 1000 m hoặc 1300 m tùy theo việc bố trí 1, 2 hoặc 3 con số lý trình thể

hiện trên biển theo chiều đứng.

- Biển có nền màu xanh lá cây, viền màu trắng với đường cao tốc. Chi tiết xem Hình

I.3.

- Biển có nền màu xanh lam, viền màu trắng với các đường ô tô khác.

201

Ghi chú: Kích thước ghi trên hình vẽ là cm

Hình I.1 - Cột kilômét dạng cột thấp

Ghi chú: Kích thước ghi trên hình vẽ là mm

Hình I.2 - Cột kilômét dạng cột cao

202

J

J

J

C

C

C

D

D

D

E

E

E

F

F

F

B

G

G

G

B

B

H

H

H

G

G

A

H

H

G

A

H

A

a) Loại một chữ số lý

b) Loại hai chữ số

c) Loại ba chữ số lý

trình

lý trình

trình

Ghi chú: Nền màu xanh lá cây áp dụng cho đường ô tô cao tốc, nền màu xanh lam áp

dụng cho các đường ô tô khác

Hình I.3 - Biển báo hiệu cột kilômét dạng tấm hình chữ nhật đặt ở lề đường

Bảng các giá trị kích thước trên Hình I.3

Đơn vị: mm

203

Ghi chú: Kích thước ghi trên hình vẽ là cm

a) Hai mặt bên (hướng xe chạy) b) Mặt trước cọc (quay ra đường)

Hình I.4 - Cọc mốc lộ giới

Hình I.5 - Mặt bằng bố trí mốc lộ giới
