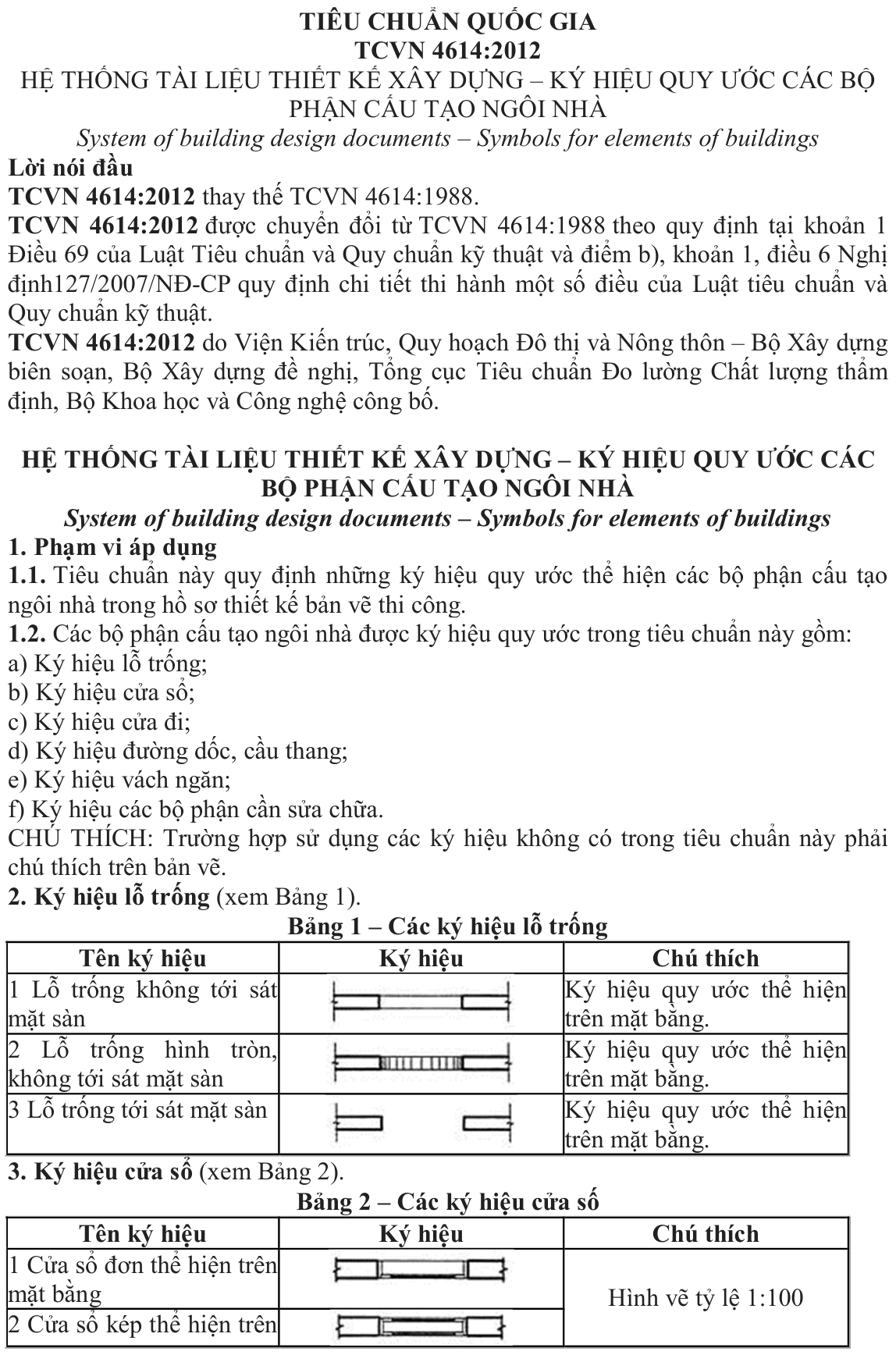

                   TIÊU CHUẨN QUỐC GIA
                   TCVN 4614:2012
 HỆ THỐNG TÀI LIỆU THIẾT KẾ XÂY DỰNG – KÝ HIỆU QUY ƯỚC CÁC BỘ
                PHẬN CẤU TẠO NGÔI NHÀ
      System of building design documents – Symbols for elements of buildings
Lời nói đầu
TCVN 4614:2012 thay thế TCVN 4614:1988.
TCVN 4614:2012 được chuyển đổi từ TCVN 4614:1988 theo quy định tại khoản 1
Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm b), khoản 1, điều 6 Nghị
định127/2007/NĐ-CP quy định chi tiết thi hành một số điều của Luật tiêu chuẩn và
Quy chuẩn kỹ thuật.
TCVN 4614:2012 do Viện Kiến trúc, Quy hoạch Đô thị và Nông thôn – Bộ Xây dựng
biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm
định, Bộ Khoa học và Công nghệ công bố.

 HỆ THỐNG TÀI LIỆU THIẾT KẾ XÂY DỰNG – KÝ HIỆU QUY ƯỚC CÁC
              BỘ PHẬN CẤU TẠO NGÔI NHÀ
     System of building design documents – Symbols for elements of buildings
1\. Phạm vi áp dụng
1.1. Tiêu chuẩn này quy định những ký hiệu quy ước thể hiện các bộ phận cấu tạo
ngôi nhà trong hồ sơ thiết kế bản vẽ thi công.
1.2. Các bộ phận cấu tạo ngôi nhà được ký hiệu quy ước trong tiêu chuẩn này gồm:
a) Ký hiệu lỗ trống;
b) Ký hiệu cửa sổ;

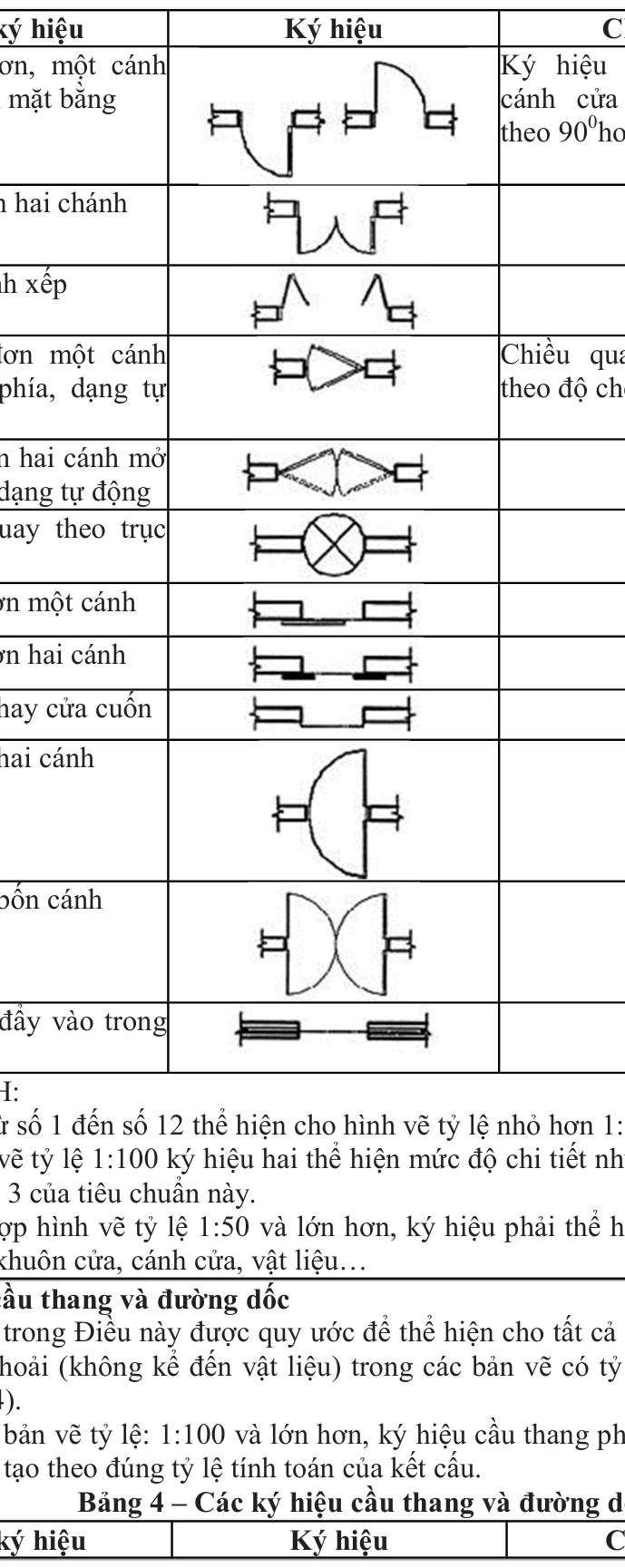

c) Ký hiệu cửa đi;

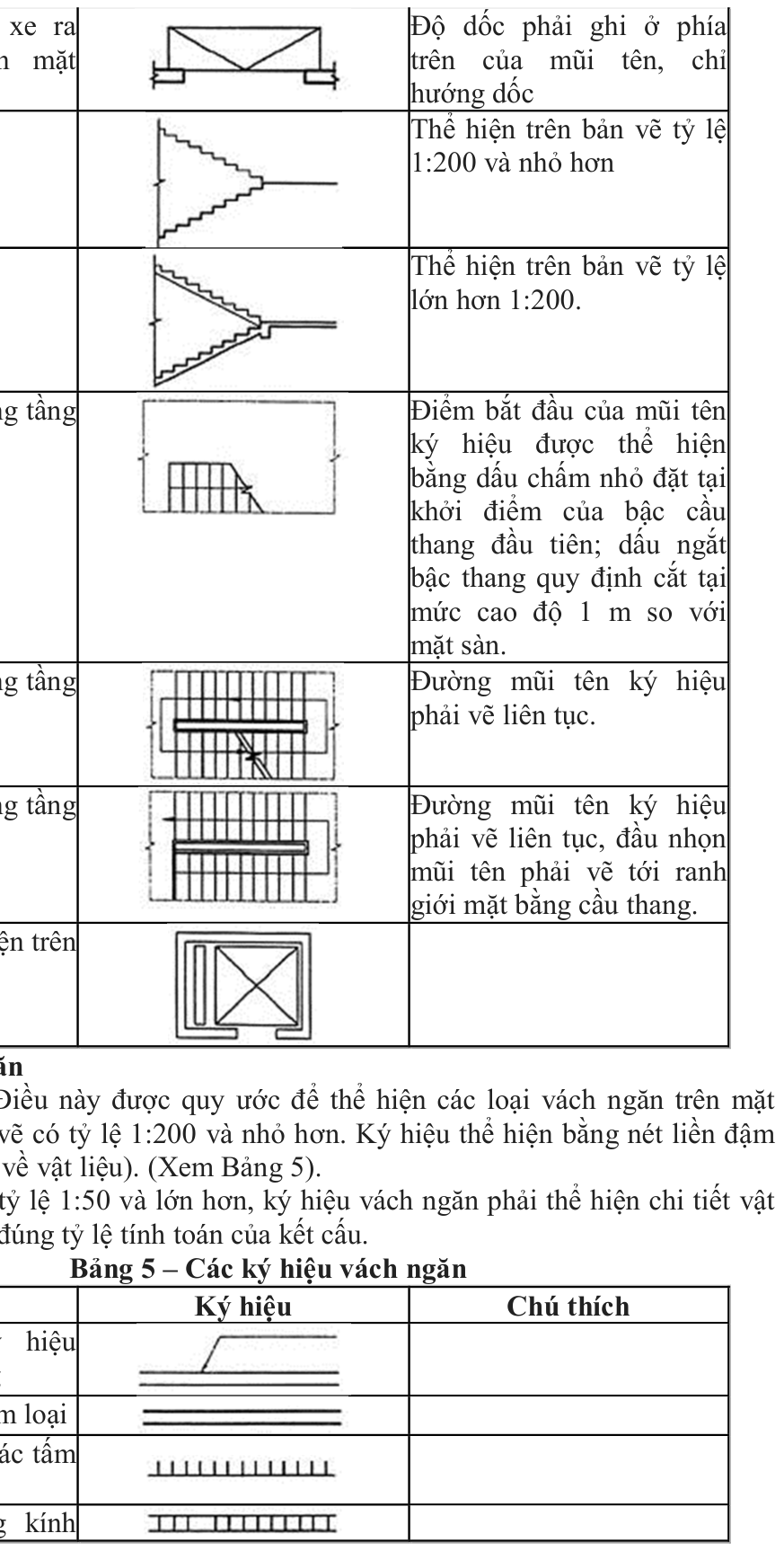

d) Ký hiệu đường dốc, cầu thang;
e) Ký hiệu vách ngăn;

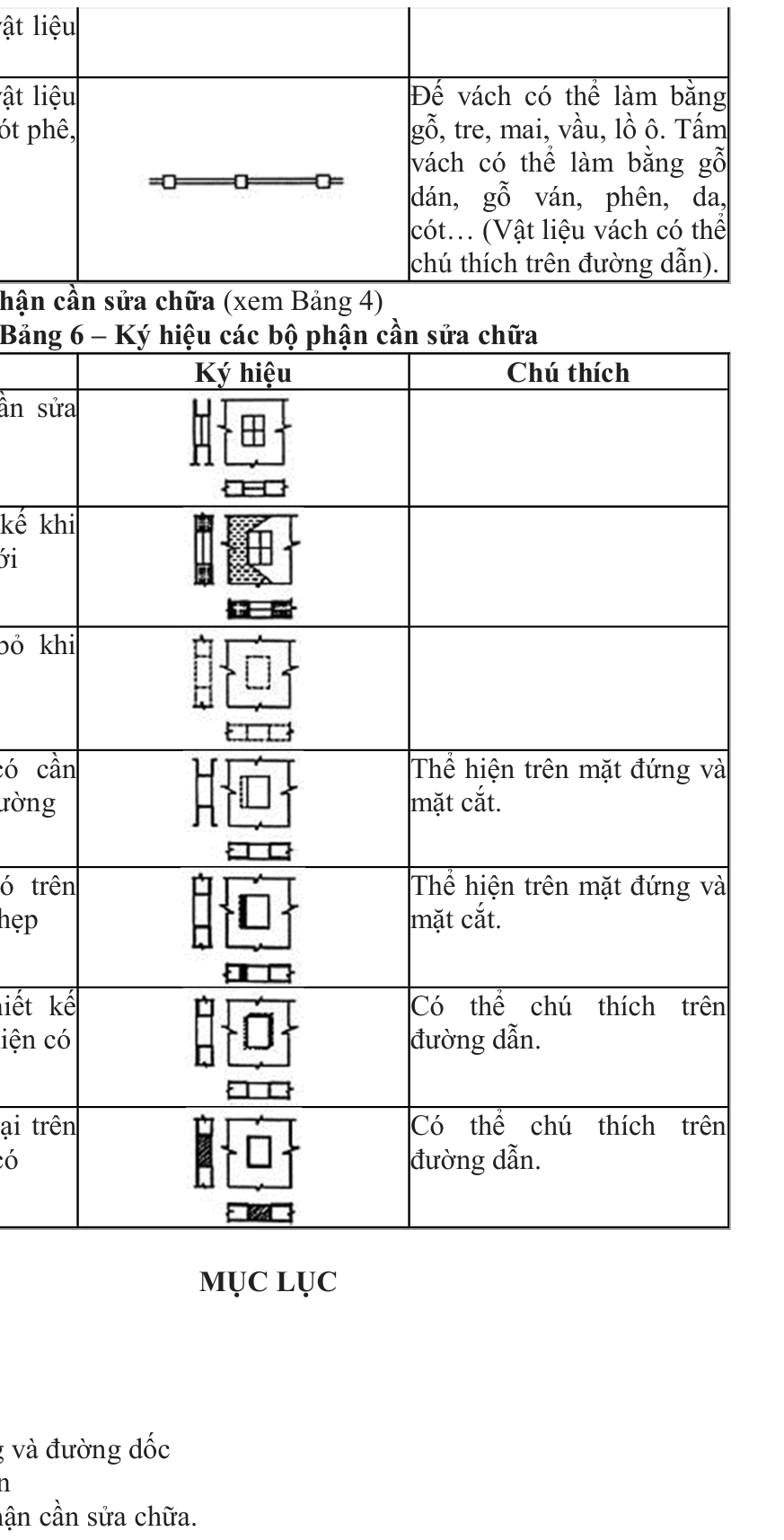

f) Ký hiệu các bộ phận cần sửa chữa.
CHÚ THÍCH: Trường hợp sử dụng các ký hiệu không có trong tiêu chuẩn này phải
chú thích trên bản vẽ.
2\. Ký hiệu lỗ trống (xem Bảng 1).
                    Bảng 1 – Các ký hiệu lỗ trống
     Tên ký hiệu           Ký hiệu            Chú thích
1 Lỗ trống không tới sát                   Ký hiệu quy ước thể hiện
mặt sàn                                                 trên mặt bằng.
2  Lỗ  trống  hình  tròn,                   Ký hiệu quy ước thể hiện
không tới sát mặt sàn                                   trên mặt bằng.
3 Lỗ trống tới sát mặt sàn                   Ký hiệu quy ước thể hiện
                                                         trên mặt bằng.

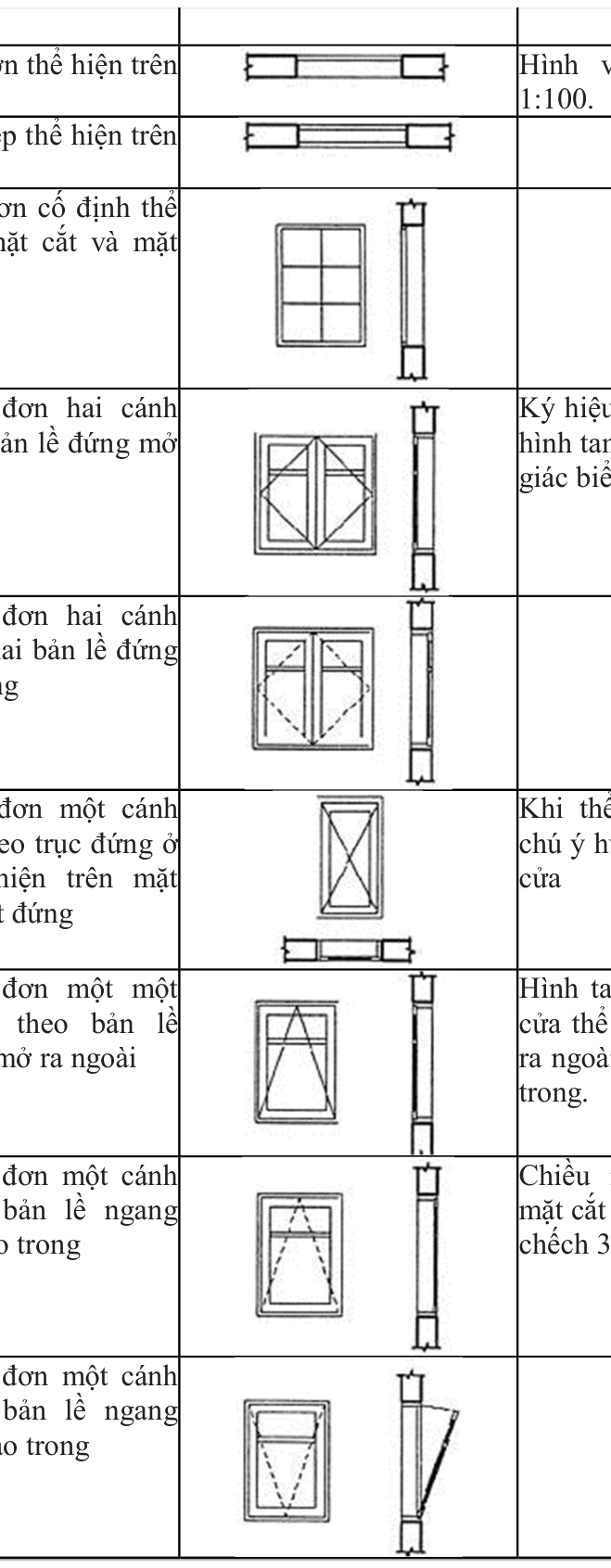

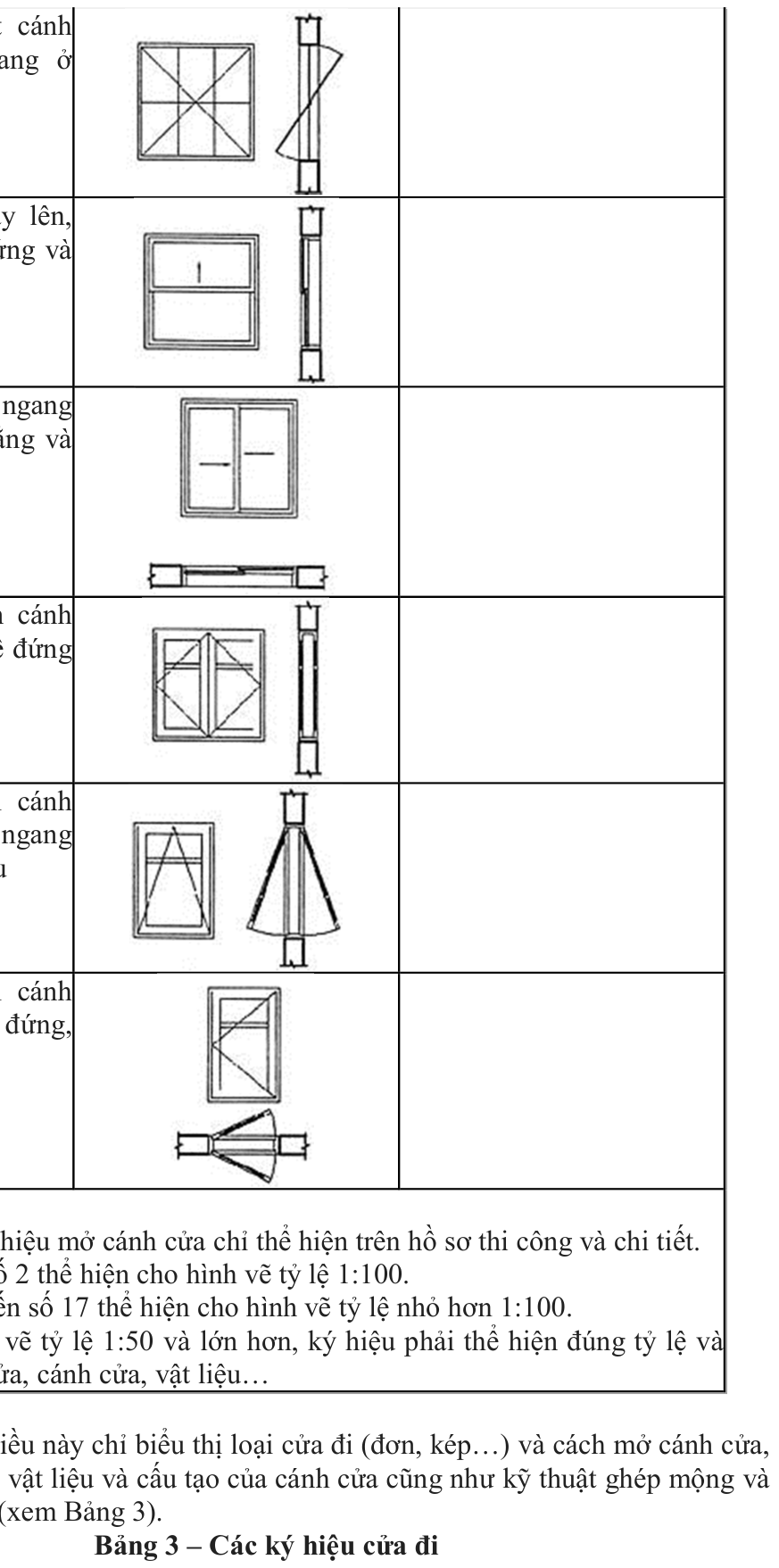

3\. Ký hiệu cửa sổ (xem Bảng 2).
                     Bảng 2 – Các ký hiệu cửa số
     Tên ký hiệu           Ký hiệu            Chú thích
1 Cửa sổ đơn thể hiện trên
mặt bằng                                        Hình vẽ tỷ lệ 1:100
2 Cửa sổ kép thể hiện trên
