TOVN TIÊU CHUÄẢN QUÓC GIA

TCVN 4197:2012

Xuất bản lần 1

ĐẤT XÂY DỰNG - PHƯƠNG PHÁP XÁC ĐỊNH GIỚI HẠN DẺO VÀ GIỚI HẠN CHẢY TRONG PHÒNG THÍ NGHIỆM

Soils - Laboratory methods for determination of plastic limit and liquid limit

HÀ NỘI — 2012

TCVN 4197:2012

Mục lục Ki“ 4 1 Phạm vi áp dụng........................................-nnnnnnnnnnn tt nnnnnnnnnnnnnnnEEEnnnnEnnEE E111 1E E111 1111000110000 nng 5 2 Tài liệu viện dẫn.................................................nn.nnnnnnnn nh nh nnnnnn¡nEEnEn¡EET¡EE TEEN EnEEETEEnEEnnnnn ng 5 3 Thuật ngữ và định nghĩa.................................................nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnEnEnnnnnnE ¡1n E1 111100000000 001 5 4 Quy định chung..........................nnnnnnnn-nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn E1 E E111 E11 1E EEnnnnnE (1E ni 11t nn nh 6 5 Phương pháp xác định giới hạn dẻo của đất............................................nnnnnnnnnnnnn nen nen n nen n ng 8 6 Phương pháp xác định giới hạn chảy của đất bằng quả dọi thăng bằng.............................................. 9 Phụ lục A Tham khảo): Xác định giới hạn chảy của đất theo phương pháp Casagrande..................... 11

TCVN 4197:2012

Lời nói đầu

TCVN 4197:2012 được chuyển đồi từ TCVN 4197:1995 thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm b khoản 2 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chỉ tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

TCVN 4197:2012 do Viện Khoa học Công nghệ Xây dựng- Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo

lường Chất lượng thẳm định, Bộ Khoa học và Công nghệ công bó.

TIÊU CHUẨÂN QUỐC GIA TCOVN 4197:2012

Đất xây dựng - Phương pháp xác định giới hạn dẻo và giới hạn chảy trong phòng thí nghiệm

Soills - Methods of laboratory determination of plastic limit and liquid limit

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các phương pháp xác định giới hạn dẻo và giới hạn chảy của đất trong phòng thí nghiệm để dùng cho xây dựng.

Tiêu chuẩn này áp dụng cho các loại đắt dính, chứa phần lớn các hạt có kích thước nhỏ hơn 1mm và có giới hạn dẻo. Tiêu chuẩn không áp dụng cho các đất hữu cơ (than bùn, đất than bùn hoá).

2 Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn này. Đồi với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đồi với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 4196:2012, Đất xây dựng - Phương pháp xác định độ ẩm và độ hút ẩm trong phòng thí nghiệm.

ASSHTO T 267 - 86 (2008), Sfandard method of test for determination of organic content in soils by loss on ignition (Phương pháp chuẩn xác định hàm lượng chất hữu cơ thông qua lượng mắt khi nung).

3 Thuật ngữ và định nghĩa

Trong tiêu chuẩn này có sử dụng một số thuật ngữ và định nghĩa sau:

341

Giới hạn dẻo của đất (Plastic limit of soil) (W)

Tương ứng với độ ẩm mà đất loại sét có kết cấu bị phá hoại chuyển từ trạng thái cứng sang trạng thái dẻo. Giới hạn dẻo (Wp) được đặc trưng bằng độ ẩm, tính bằng phần trăm (%) của đất sau khi đã nhào trộn đều với nước và lăn thành que có đường kính 3 mm, thì que đắt bắt đầu rạn nứt và đứt thành những đoạn ngắn có chiều dài khoảng từ 3 mm đến 10 mm.

3.2

Giới hạn chảy của đất (Liquid limit of soil) ()

TCVN 4197:2012

Tương ứng với độ ẩm mà đắt loại sét có kết cấu bị phá hoại chuyển từ trạng thái dẻo sang trạng chảy. Giới hạn chảy (W,) được đặc trưng bằng độ ẩm, tính bằng phần trăm (%) của bột đất nhào với nước mà ở đó quả dọi thăng bằng hình nón dưới tác dụng của trọng lượng bản thân sau 10 s sẽ lún

sâu hơn 10mm. CHÚ THÍCH: Có thể xác định giới hạn chảy của đất theo phương pháp Casagrande theo chỉ dẫn ở Phụ lục A. 4 Quy định chung 4.1 Chỉ số dẻo (/😉 của đắt được tính theo công thức (1): I„,=W,-W, đ)

trong đó:

W, là giới hạn chảy của đất;

W„ là giới hạn dẻo của đất. 4.2 Chỉ số sệt (B) của đất được tính theo công thức (2):

w-”Y ö=: 7 (2) ”-”, trong đó: W là độ ẩm tự nhiên của đất, tính bằng phần trăm (%).

4.3 Dụng cụ thí nghiệm

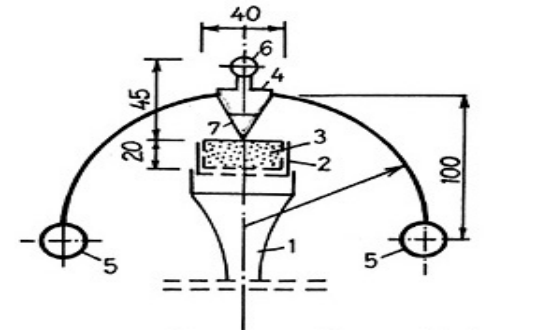

4.3.1 Để xác định giới hạn chảy, cần dùng các dụng cụ chủ yếu sau đây (Hình 1):

CHÚ DẪN: 1. Đế gỗ 2. Khuôn 3. Mẫu đất 4. Dụng cụ hình nón 5. Quả cầu thăng bằng 6. Tay cầm 7. Vạch dấu.

Hình 1 - Dụng cụ đề xác định giới hạn chảy.

TCVN 4197:2012

Quả dọi thăng bằng mà bộ phận chủ yếu của nó là một khối hình nón nhãn bằng thép không rỉ, có góc đỉnh 30° và cao 25 mm. Trên quả dọi, theo chiều cao của hình nón, cách đỉnh 10 mm có khắc một ngần tròn. Bộ phận thăng bằng gồm hai quả cầu bằng kim loại gắn vào hai đầu một thanh thép nhỏ uốn thành hình nửa vòng tròn, đường kính 85 cm, lồng qua và gẫn chặt với đáy quả dọi. Đề tiện sử dụng và đặt thẳng đứng khi thí nghiệm, ở đáy quả dọi có một núm tay cằm. Khối lượng của dụng cụ là (76 + 0,2) g; Khuôn hình trụ bằng kim loại không rỉ có đường kính lớn hơn 40 mm và chiều cao lớn hơn 20 mm để đựng mẫu đắt thí nghiệm;

Đề gỗ để đặt khuôn đựng mẫu thí nghiệm.

4.3.2 Để xác định giới hạn dẻo, cần dùng các tắm kính nhám (hoặc vật có khả năng thấm, hút nước) có kích thước khoảng 40 cm x60 cm.

4.3.3 Các dụng cụ khác cần dùng cho thí nghiệm:

- Rây với kích thước lỗ 1 mm;

- Cối sứ và chày có đầu bọc cao su;

- Bình thuỷ tỉnh có nắp;

- Cân kĩ thuật có độ chính xác đến 0,01 g;

- Cốc nhỏ bàng thuỷ tinh hoặc hộp nhôm có nắp dùng để xác định độ ẩm;

- Tủ sấy điều chỉnh được nhiệt độ;

- Bát sắt tráng men hoặc sứ;

- Dao để nhào trộn.

CHÚ THÍCH:

Khi xác định giới hạn chảy của đất theo phương pháp Casagrande, cần có dụng cụ quay đập Casagrande, với tắm gạt

được mô tả và chỉ dẫn ở Phụ lục A. 4.4 Phần mẫu đắt để định giới hạn dẻo và giới hạn chảy phải có tính chất đại diện cho toàn mẫu đất.

Đặc biệt, các chỉ tiêu giới hạn chảy và giới hạn dẻo có quan hệ mật thiết với độ ẩm tự nhiên qua chỉ số sệt của đất, cho nên các mẫu để xác định ba chỉ tiêu này phải đảm bảo có tính đại diện, tiêu biểu cho đất cần thí nghiệm, có thể dùng đắt thiên nhiên, đất hong gió, nhưng không dùng đất sấy khô ở nhiệt độ lớn hơn 60 °C.

4.5 Chuẩn bị mẫu

Nếu mẫu đất đã được hong khô trong điều kiện tự nhiên, dùng phương pháp chia tư để lầy khoảng 300 g đất, loại bỏ các di tích thực vật lớn hơn 1 mm rồi cho vào cối sứ và dùng chày có đầu bọc cao su để nghiền nhỏ. Cho đất đã nghiền qua rây 1 mm và loại bỏ phần ở trên rây. Đưa đắt lọt qua rây đựng vào bát, rót nước cất (hoặc nước ngầm ở nơi lắy mẫu) vào bát đựng đất, dùng dao con trộn

TCVN 4197:2012

đều cho đến trạng thái như hồ đặc. Sau đó, đặt mẫu thí nghiệm vào bình thuỷ tinh, đậy kín trong

khoảng thời gian không ít hơn 2 h trước khi đem thí nghiệm.

Nếu là đất ầm ướt tự nhiên, lầy khoảng 150 cm cho vào bát, nhào kĩ. Có thể dùng tay nhặt bỏ phần hạt và tàn tích thực vật có đường kính lớn hơn 1 mm hoặc dùng rây 1 mm để loại trừ (có thể thêm ít nước cất vào nếu thấy cần). Sau đó, đặt mẫu đất vào bình thuỷ tinh đậy kín trong khoảng thời gian không ít hơn 2 h trước khi đem thí nghiệm.

CHÚ THÍCH 1: Nên nhào đắt với nước vào hai bát, sao cho đất trong mỗi bát có trạng thái khác nhau để xác định giới hạn chảy và giới hạn dẻo. Có thể dùng đất còn thừa lúc xác định giới hạn chảy để xác định giới hạn dẻo;

CHÚ THÍCH 2: Nếu phần hạt lớn hơn 1 mm bị loại trừ nhiều hơn 10 % khối lượng mẫu đất, thì phải hiệu chỉnh các giới hạn dẻo và chảy thí nghiệm được cho phù hợp với tính chất của đất thiên nhiên. Trong trường hợp này, trước khi xác định các

giới hạn chảy và giới hạn dẻo, cần phải lấy một phần mẫu đắt để phân tích thành phần hạt.

4.6 Để đánh giá các giới hạn dẻo và chảy thực tế của đất, có thể nhân giới hạn tìm được từ thí h G, nghiệm với một hệ sô hiệu chỉnh (K==) khi hàm lượng các hạt có đường kính (d) lớn hơn 1mm

không vượt quá 50 % (trong đó G, là khối lượng phần mẫu chỉ gồm các hạt lọt qua rây 1 mm, G là khối lượng toàn bộ mẫu kể cả phần hạt trên rây 1 mm). Kết quả nhận được sẽ là giới hạn dẻo hoặc giới hạn chảy của đất thiên nhiên.

CHÚ THÍCH:

K là lượng chứa các hạt có đường kính nhỏ hơn 1 mm. Có thể xác định K từ phép phân tích thành phần hạt hoặc bằng cách cho lọt qua rây 1mm, như quy định trong 2.7.

4.7 Cùng với kết quả xác định giới hạn chảy và giới hạn dẻo của đất phải ghi kèm lượng chứa phần trăm các di tích thực vật so với khối lượng phần khoáng của đất (theo ASSHTO T 267 - 86(2008)). 5 Phương pháp xác định giới hạn dẻo của đất

5.1 Mẫu đắt dùng để xác định giới hạn dẻo được chuẩn bị như trong 4.4 và 4.5.

5.2 Dùng dao con nhào kỹ mẫu đất đã được chuẩn bị với nước cất (với lượng nước vừa phải để có thể lăn đất được; nếu đắt ướt quá thì dùng vải sạch thắm khô bớt nước). Sau đó lấy một ít đất và dùng mặt phẳng trong lòng bàn tay hoặc các đầu ngón tay lăn đắt nhẹ nhàng trên kính nhám (hoặc vật thể hút nước) cho đến khi thành que tròn có đường kính bằng 3 mm.

Nếu với đường kính đó, que đất vẫn còn giữ được liên kết và tính dẻo, thì đem vê nó thành hòn và tiếp tục lăn đến chừng nào que đất đạt đường kính 3 mm, nhưng bắt đầu bị rạn nứt ngang và tự nó gãy ra thành những đoạn nhỏ dài khoảng 3 mm đến 10 mm.

CHÚ THÍCH:

Khi lăn, phải nhẹ nhàng, khẽ ấn đều lên que đất và chiều dài của que đắt không được vượt quá chiều rộng lòng bàn tay. Nếu với đường kính lớn hơn 3 mm que đắt đã rạn nứt, độ ẩm của đất còn thấp hơn giới hạn dẻo; nếu với đường kính đúng

bằng 3 mm và có rạn nứt nhưng bị rỗng ở giữa, vẫn phải loại bỏ que đất.

8

TCVN 4197:2012

Nếu từ hồ đất đã được chuẩn bị không thể lăn thành que có đường kính 3 mm (đắt chỉ rời ra), thì có thể xem đất này không có giới hạn dẻo.

5.3 Nhặt các đoạn của que đất vừa đứt, bỏ vào cốc bằng thủy tỉnh hoặc hộp nhôm có nắp, đã biết trước khối lượng, nhanh chóng đậy chặt nắp lại để giữ cho đắt trong hộp khỏi bị khô.

5.4 Ngay sau khi khối lượng đất trong hộp đạt tối thiểu 10 g, tiền hành xác định độ ẩm của đất trong hộp (theo TCVN 4196:2012). Kết quả tính toán được biểu diễn bằng phần trăm, với độ chính xác đến 0,1%.

5.5 Đối với mỗi mẫu đất phải tiền hành không ít hơn hai lằn thí nghiệm song song để xác định giới hạn dẻo.

Lấy giá trị trung bình cộng của các kết quả xác định song song làm giới hạn dẻo của mẫu đắt. Sai lệch cho phép về độ ẩm trong các lần xác định song song không được lớn hơn 2 %.

5.6 Báo cáo thử nghiệm

Báo cáo thử nghiệm phải có các thông tin sau:

a) Mục đích của thử nghiệm;

b) Phương pháp thử nghiệm đã sử dụng;

c) Kết quả giới hạn dẻo của đất (%) chính xác tới 0,01 (%);

6 Phương pháp xác định giới hạn chảy của đất bằng quả dọi thăng bằng 6.1 Hồ đất được chuẩn bị như ở 4.4 và 4.5.

Dùng dao nhào kỹ lại và lấy một ít cho vào khuôn hình trụ. Trong quá trình cho vào khuôn nên chia đất thành từng lớp và gõ nhẹ khuôn lên một mặt đàn hồi để tránh phát sinh trong vữa đất những hốc nhỏ chứa không khí. Sau khi nhồi đầy đất vào khuôn, dùng dao gạt bằng mặt mẫu đất với mép

khuôn (không gạt nhiều làn qua lại).

6.2 Đặt khuôn đựng mẫu đất lên giá gỗ và đưa quả dọi thăng bằng hình nón (đã được lau sạch và bôi một lớp mỡ hoặc vadơlin mỏng) lên mặt mẫu đất đựng trong khuôn, sao cho mũi nhọn hình nón vừa chạm bề mặt mẫu đất; thả dụng cụ hình nón để nó tự lún vào trong đắt dưới tác dụng của trọng

lượng bản thân.

6.3 Nếu sau 10 s mà hình nón lún vào chưa được 10 mm, thì độ ẩm của đắt chưa đạt tới giới hạn chảy. Trong trường hợp đó, lấy đất ra khỏi khuôn và nhập vào vữa đất, đã chế tạo trong bát, cho thêm ít nước vào bát, nhào trộn thật kỹ rồi làm lại các công việc như trong 6.1 và 6.2.

Khi độ lún của hình nón sau 10 s lớn hơn 10 mm (điều này chứng tỏ độ ẩm lớn hơn giới hạn chảy), phải lấy đất ra khỏi khuôn và nhập vào cùng với vữa đất trong bát, nhào trộn lại vữa này bằng dao để nó khô bớt nước. Sau đó lặp lại các bước như trong 6.1 và 6.2.

TCVN 4197:2012

6.4 Nếu sau 10 s mà hình nón lún vào vữa đất đúng 10 mm (mặt tiếp xúc của đất ngang với vạch

khắc trên quả dọi hình nón), thì độ ẩm của đắt đã đạt đến giới hạn chảy. Lấy quả dọi thăng bằng ra và gạt bỏ phần đắt dính vadơlin trong khuôn.

6.5 Dùng dao lấy trong khuôn một khối lượng đất không ít hơn 10 g và cho vào hộp nhôm hoặc cốc

thuỷ tỉnh có nắp để xác định độ ẩm. 6.6 Giới hạn chảy được tính theo công thức (3):

_ mu-m,

W, x100 (3)

m-m

trong đó:

W„ là giới hạn chảy của đất, tính bằng phần trăm (%):

m là khối lượng đất ẩm và hộp nhôm hoặc cốc thuỷ tỉnh có nắp, tính bằng gam (g);

m› là khối lượng đất khô và hộp nhôm hoặc cốc thuỷ tinh có nắp, tính bằng gam (g);

m là khối lượng của hộp nhôm hoặc cốc thuỷ tỉnh có nắp, tính bằng gam (g); Kết quả được tính toán chính xác đến 0,1 %. 6.7 Đối với mỗi mẫu đất tiền hành không ít hơn hai lần thí nghiệm song song xác định giới hạn chảy. Sai số về độ ẩm giữa hai lần xác định song song không lớn hơn 2 %. Lấy trị số trung bình cộng của kết quả các làn xác định song song làm giới hạn chảy của mẫu đắt.

6.8 Báo cáo thử nghiệm

Báo cáo thử nghiệm phải có các thông tin sau:

a) Mục đích của thử nghiệm;

b) Phương pháp thử nghiệm đã sử dụng;

c) Kết quả giới hạn chảy của đất (%) chính xác tới 0,01 (%);

d) Kết quả chỉ số dẻo của đắt (%) chính xác tới 0,01 (%), độ sệt của đắt chính xác tới 0,01 (nếu có).

10

TCVN 4197:2012

Phụ lục A (Tham khảo)

Xác định giới hạn chảy của đất theo phương pháp Casagrande

A.1 Giới hạn chảy của đất theo phương pháp Casagrande là độ ẩm của bột đắt nhào với nước, được xác định bằng dụng cụ quay đập Casagrande, khi rãnh đất được khít lại một đoạn gần 13 mm (0,5 inch = 12,7 mm) sau 25 nhát đập.

CHÚ THÍCH: Giới hạn chảy của đất xác định theo phương pháp Casagrande (W/) lớn hơn giới hạn chảy của đất xác định bằng quả dọi thăng bằng (,). Quan hệ giữa J, và J⁄c được thiết lập theo công thức:

JW,=aW,-b trong đó:

a và b là các hệ số phụ thuộc vào loại đất. Đối với đất có giới hạn chảy từ 20 % đến 100 % có thể lầy ø = 0,73 % vàb=6,47 %.

W, và Wzc là giới hạn chảy của đất tương ứng, xác định bằng quả dọi thăng bằng và dụng cụ Casagrande, tính

bằng phần trăm (%). A.2 Dụng cụ thí nghiệm

Dụng cụ dùng để xác định giới hạn chảy theo Casagrande gồm một đĩa khum bằng đồng đựng mẫu có khối lượng 200 g, được gắn vào trục tay quay và một đề có đệm cao su (có sức đàn hồi đẩy theo Sibol từ 35 % đến 40 % và có độ cứng bằng 70 theo Shere). Dùng tay quay, có thể nâng và hạ đĩa khum so với tắm đệm cao su. Chiều cao rơi xuống của dĩa khum đựng mẫu được điều chỉnh bằng

các vít trên bộ phận điều chỉnh (Hình A.1).

Trước khi tiền hành thí nghiệm, phải đo và khống chế chiều cao rơi xuống của đĩa khum vừa đúng 10 mm (sai số điều chỉnh không lớn hơn 0,2 mm).

Một que gạt chuyên môn để tạo rãnh đất có chiều sâu 8 mm, chiều rộng 2 mm ở phần dưới và 11 mmở phần trên (Hình A.2).

Các dụng cụ khác cũng như chỉ dẫn ở 2.5.3.

A.3 Chuẩn bị mẫu đất

Mẫu đất được chuẩn bị theo chỉ dẫn ở 2.6 và 2.7. A.4 Cách tiến hành

Nhào trộn lại mẫu đất cho kỹ, tạo mẫu có độ ẩm thấp hơn giới hạn chảy.

11

TCVN 4197:2012

A.4.2 Đặt dụng cụ Casagrande trên một vị trí vững chắc và cân bằng. Dùng dao cho từ từ đất đã nhào trộn vào đĩa khung để tránh bọt khí bị lưu giữ trong mẫu. Không cho đất vào đầy đĩa mà để một khoảng trống ở phần trên chỗ tiếp xúc với móc treo chừng 1/3 đường kính của đĩa, bảo đảm độ dày

của lớp đất không nhỏ hơn 10 mm.

A.4.3 Dùng que gạt để rạch đất trong đĩa thành một rãnh dài khoảng 40 mm, vuông góc với trục quay. Chú ý, khi rạch rãnh phải giữ que gạt luôn luôn vuông góc với mặt đáy của đĩa và miết sát đáy đĩa. Có thể gạt hai đến ba lần để rãnh được tạo ra thẳng đứng và sát với đáy.

A.4.4 Quay đập với tốc độ 2 r/s và đếm số lần đập cần thiết để phần dưới của rãnh đất vừa khép lại một đoạn dài 13 mm. Rãnh đất phải được khép lại do đất chảy ra khi quay đập, chứ không phải do sự trượt của đất với đáy đĩa.

A.4.5 Lấy đất trong đĩa ra nhào lại với đất còn dư trong bát. Sau đó lặp lại các bước A.4.2, A.4.3, A.4.4 và tiền hành xác định hai lằn nữa. Giữa các lằn xác định, số lằn đập không được khác nhau quá một. Nếu ba lần xác định có số lần đập khác nhau nhiều, thì phải tiền hành xác định thêm lần thứ tư để lầy kết quả của những lần trùng nhau. Như vậy, sẽ có số lần đập ứng với độ ẩm của đất đã được chuẩn bị.

A.4.6 Lấy khoảng 10 g đất ở vùng xung quanh rãnh đã khép kín cho vào hộp nhôm hoặc cốc thuỷ

tinh có nắp để xác định độ ẩm.

A.4.7 Lấy toàn bộ đất còn lại trong đĩa đựng mẫu ra và cho vào bát đất còn dư, đổ thêm nước rồi trộn đều để có độ ẩm cao hơn. Tiến hành xác định lại theo các bước từ A.4.2 đến A.4.6.

A.4.8 Cứ tiếp tục thí nghiệm như vậy với lượng nước thay đổi theo chiều tăng lên. Xác định ít nhất bồn giá trị của độ ẩm ứng với số lần đập cần thiết trong khoảng từ 12 đập đến 35 đập để rãnh khép lại.

CHÚ THÍCH: Cần khống chế độ ẩm của đất, sao cho số động tác đập của lần thí nghiệm đầu tiên không quá 35 đập và của

lần cuối cùng không ít hơn 12 đập để rãnh đắt khép kín 13 mm. Phải dùng nước cất cho thêm vào đất và trộn thật kỹ trước

khi cho đắt vào đĩa đựng mẫu.

Bắt kỳ trường hợp nào cũng không được dùng tủ sấy hoặc phơi nắng để làm khô bớt mẫu. Muốn làm giảm độ ẩm của đất trong quá trình thí nghiệm, phải nhào trộn mẫu trong bát hoặc dùng vật thắm hút bớt nước.

A.4.9 Căn cứ vào số liệu thí nghiệm, vẽ đồ thị quan hệ giữa số lằn đập và độ ẩm tương ứng của đất trên toạ độ nửa logarit. Để vẽ, trên trục hoành logarit biểu diễn số làn đập, còn trục tung biểu diễn độ ẩm tính theo phần trăm (%). Quan hệ của chúng được xem như là một đường thẳng trong khoảng số lần đập chỉ dẫn ở A.4.8.

Độ ẩm đặc trưng cho giới hạn chảy của đất theo phương pháp Casagrande được lấy tương ứng với số lằn đập 25 trên đồ thị, với độ chính xác đến 0,1 % (Hình A.3). A.5 Giới hạn chảy của đất xác định bằng phương pháp quả dọi thăng bằng có thể tính được từ kết

quả thí nghiệm bằng phương pháp Casagrande, theo công thức thực nghiệm ở A.1. 12

TCVN 4197:2012

' U. Thếpkhôngg _

CHÚ DẪN:

b= 127mm.

c=10mm.

d=16mm.

e=z27mm.

1=5mm. =51mmz+1mm.

h2=60mm.

hạ=27mmz+0,25mm.

hạ = 12,5mmz+0,25mm.

hs=25mmz+0,5mm. =28mm.

L= 152mm.

ri=54mmz+0,25 mm.

rz=56mmz+0,5 mm.

rạs=21,5mm.

rạ=19mm.

ò=2mmsz 0,25mm.

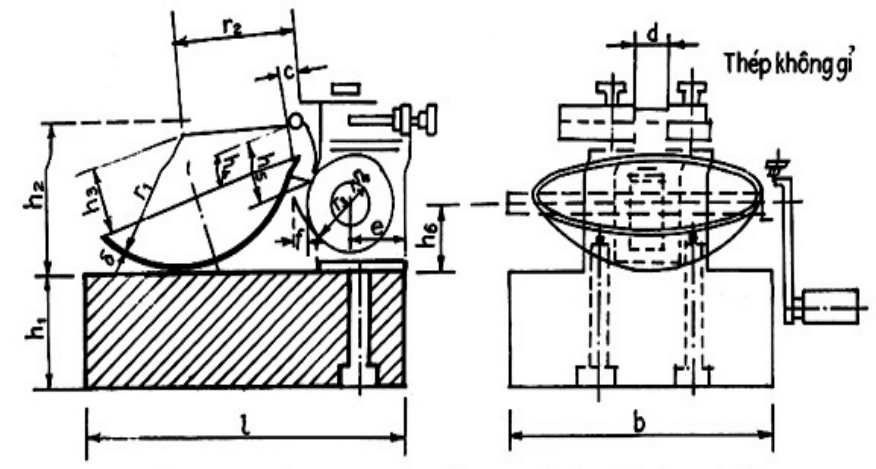

Hình A.1 —- Dụng cụ Casagrande đề xác định giới hạn chảy.

13

TCVN 4197:2012

CHÚ DẪN: a=2mmz+0,25mm. b=11mmz+0,/25mm. c=40mmz+0,5mm. d=8mmz+0,25mm. r=51mmz+0,5mm. ò=1,5mmz 0,1mm.

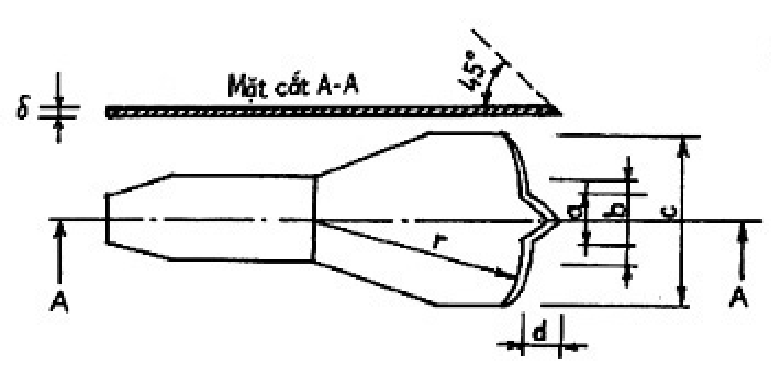

Hình A.2 - Tắm gạt tạo rãnh.

140 gi

80.

1ö

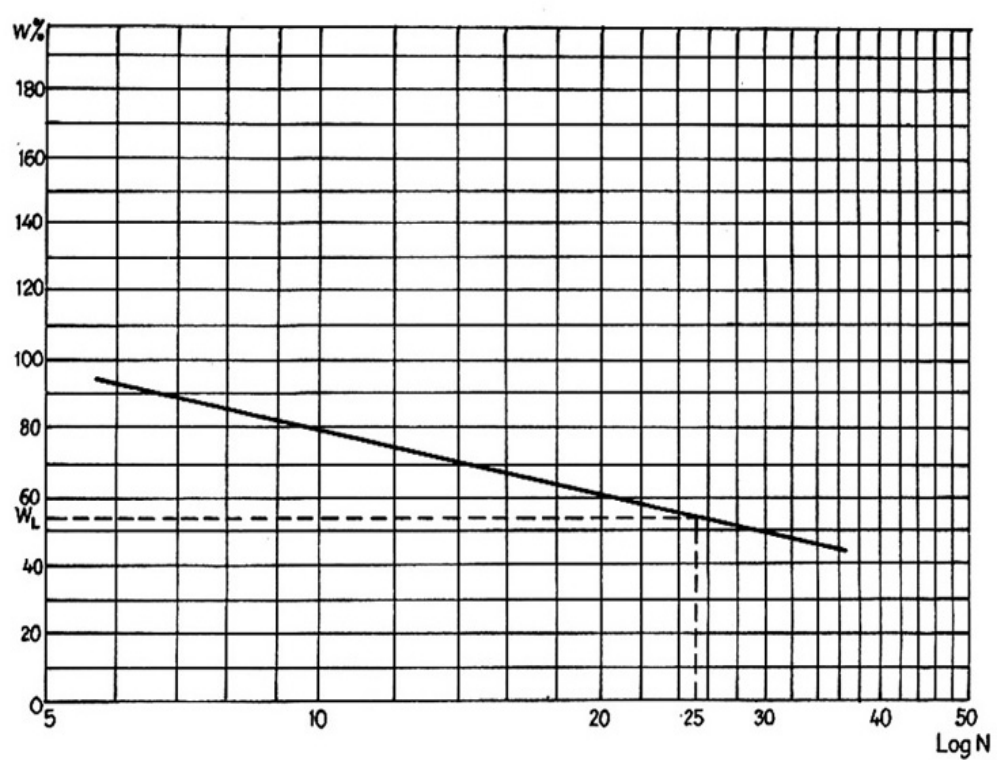

Hình A.3 - Biểu đồ xác định giới hạn chảy J⁄,
