TCVN TIÊU CHUÂN VIỆT NAM
TCVN 4054 : 2005
Xuất bản lần 3
ĐƯỜNG Ô TÔ - YÊU CÀU THIẾT KÉ
Highway - Specifications for design
HÀ NỘI - 2005
TCVN 4054 : 2005
Mục lục Phạm vi. áp dụng...........................-nnnnnnnnnn nen nnn nhi nnn nnnnnn nnnn n1 nnE E11 nEEE E1 kEEE E1 kh nE E11 EEE E11 kEn E01 nh nh 5 .ổốLm 5 l@0IY EU: 3 3 CE 6 Viet... _ 10 su. W 19 Sự phối hợp các yếu tố của tuyến......................................nnnnnnnnnnnn hien nnnnnnnnnnnn nen ng 25 Nền đường..................nnnnnnnnnnnnnnnnnnnnnnnn nh E nh KT E nh E KT EEEnEEEEEEnEEnnnEEnnEn ng 27 Áo đường và kết cấu lề gia coé.................................nnnnnnnnnn nh ¡nh nnnnnEnnnEnnEnnnnnn ng 34 Thiết kế hệ thống các công trình thoát nước. ..........................nnnnnnnnnnnnnnnnnnnnnnnnnnnn nen 40 Cầu, cống, hầm và các công trình vượt qua dòng chảy..................................nnnsesuse, 46 Nút giao thông.............................nnninnnnnnnnnnn ni nnnn nnnnnn nnnE n1 nnEn 11 kEE n1 kh nE n1 kh EE E11 kEnE n1 kEnE n1 nnnn tt nh 50 Trang thiết bị an toàn giao thông trên đường...................nnnnnnnnnn nen nhi nen nen nen nen] 58 Các công trình phục vụ......................ồ....-nnnnnnn ni nen ninh nn in n n1 nn n1 nE n1 nE E11 E E11 nn n1 nh 60 Bảo vệ môi trường.........................nnnnnnnnnnnnn nh nh nh n nh nh nh nh n nn EEEE nh nh EEE E1 111111 n nh 64
10
11
12
13
14
TCVN 4054 : 2005
Lời nói đầu
TCVN 4054 : 2005 thay thế TCVN 4054 : 1998.
TCVN 4054 : 2005 do Tiểu ban Kỹ thuật Tiêu chuẩn TCVN/TC98/SC2 Công trình giao thông đường bộ hoàn thiện ải trên cơ sở dự thảo đề nghị của Bộ Giao thông Vận tải,Tổng cục Tiêu chuẩn Đo lường Chất lượng xét duyhiện ệt, Bộ Khoa học
và Công nghệ ban hành.
TCVN 4054 : 2005
TIỀU CHUÂẨÂN VIỆT NAM TCVN 4054 : 2005
Xuất bản lần 3
Đường ô tô - Yêu cầu thiết kế Highway - Specifications for design
1 Phạm vi áp dụng
1.1 Tiêu chuẩn này quy định các yêu cầu về thiết kế xây dựng mới, cải tạo và nâng cấp đường. ô tô. Các đường chuyên dụng như: đường cao tốc, đường đô thị, đường công nghiệp, đường lâm nghiệp và các loại đường khác được thiết kế theo các tiêu chuẩn ngành. Có thể áp dụng các cấp
đường thích hợp trong tiêu chuẩn này khi thiết kế đường giao thông nông thôn.
Khi thiết kế đường ô tô có liên quan đến các công trình khác như đường sắt, thuỷ lợi, hoặc khi đường ô tô đi qua các vùng dân cư, đô thị, các khu di tích văn hoá, lịch sử..., ngoài việc áp dụng theo tiêu chuẩn này
phải tuân theo các quy định hiện hành khác của Nhà nước về các công trình đó. 1.2 Trong trường hợp đặc biệt có thể áp dụng các chỉ tiêu kỹ thuật của tiêu chuẩn khác nhưng phải qua phân tích kinh tế - kỹ thuật.
Các đoạn đường sử dụng các chỉ tiêu kỹ thuật khác nên được thiết kế tập trung, không phân tán suốt
tuyến và tổng chiều dài các đoạn đường này không vượt quá 20% chiều dài của tuyến thiết kế.
2 Tài liệu viện dẫn Các tài liệu viện dẫn sau là rất cần thiết cho việc áp dụng các tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm ban hành thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm ban hành
thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi TCVN 5729 : 1997 Đường ô tô cao tốc -— Yêu cầu thiết kế. 22 TCN 16 Quy trình đo độ bằng phẳng mặt đường bằng thước dài 3m.
22 TCN 171 Quy trình khảo sát địa chất công trình và thiết kế biện pháp ồn định nền đường vùng có
hoạt động trượt, sụt lở. 22 TCN 211 Quy trình thiết kế áo đường mềm.
22 TCN 221 Tiêu chuẩn thiết kế công trình giao thông trong vùng có động đất.
TCVN 4054 : 2005
22 TCN 223 Quy trình thiết kế áo đường cúng.
22 TCN 237 Điều lệ báo hiệu đường bộ.
22 TCN 242 Quy trình đánh giá tác động môi trường khi lập dự án nghiên cứu khả thi và thiết kế.
22 TCN 251 Quy trình thử nghiệm xác định môđun đàn hồi chung của áo đường mềm bằng cần đo
võng Benkelman.
22 TCN 262 Quy trình khảo sát thiết kế nền đường ô tô đắp trên đất yếu.
22 TCN 272 Tiêu chuẩn thiết kế cầu.
22 TCN 277 Tiêu chuẩn kiểm tra và đánh giá mặt đường theo chỉ sốđộ gồ ghề quốc tế IRI.
22 TCN 278 Quy trình thí nghiệm xác định độ nhám mặt đường bằng phương pháp rắc cát.
22 TCN 332 - 05 Quy trình thí nghiệm xác định chỉ số CBR của đất, đá dăm trong phòng thí nghiệm.
22 TCN 333 - 05 Quy trình đầm nén đất, đá dăm trong phòng thí nghiệm.
22 TCN 334 - 05 Quy trình kỹ thuật thi công và nghiệm thu lớp móng cấp phối đá dăm trong kết cấu
áo đường ô tô.
3 Quy định chung
3.1 Yêu cầu thiết kế
3.1.1 Khi thiết kế là không chỉ tuân theo đầy đủ các quy định trong tiêu chuẩn này, mà phải nghiên
cứu toàn diện để có một tuyến đường an toàn, hiệu quả và định hướng phát triển bền vững, lâu dài.
3.1.2 Phải phối hợp tốt các yếu tố của tuyến đường: bình đồ, mặt cắt dọc, mặt cắt ngang và tận
dụng địa hình để tạo nên một tuyến đường đều đặn trong không gian, đảm bảo tốt tầm nhìn và ổn
định cơ học, nhằm thực hiện các mục tiêu:
– đáp ứng lưu lượng xe phục vụ thích hợp đểđảm bảo chất lượng dòng xe thông hành hợp lý;
– đảm bảo an toàn tối đa và thuận tiện cho các phương tiện và người sử dụng đường;
– có hiệu quả tốt về kinh tế qua các chỉ tiêu đánh giá, qua các chi phí về xây dựng công trình và duy tu
bảo dưỡng, qua các chi phí về giá thành vận tải, thời gian vận tải, dự báo tai nạn giao thông;
– giảm thiểu các tác động xấu tới môi trường, tạo cân bằng sinh thái hợp lý đểđường trở thành một
công trình mới đóng góp tốt cho vẻđẹp cảnh quan của khu vực.
3.1.3 Về nguyên tắc, đường ô tô cấp cao (cấp I, II và III) tránh đi qua các khu dân cư. Khi thiết kế phải
xét tới:
– sự tiếp nối của đường với các đô thị, nhất là các đô thị lớn;
5
TCVN 4054 : 2005
– tìm biện pháp cách ly với giao thông địa phương, nhất là đối với đường cấp cao đểđảm bảo tính
cơ động của giao thông.
Đường ô tô phải thực hiện hai chức năng là đảm bảo tính:
– cơ động, thể hiện ở tốc độ cao, rút ngắn thời gian hành trình và an toàn khi xe chạy;
– tiếp cận, xe tới được mục tiêu cần đến một cách thuận lợi.
Hai chức năng này không tương hợp. Vì vậy với các đường cấp cao, lưu lượng lớn, hành trình dài
cần khống chế tính tiếp cận đểđảm bảo tính cơ động; với đường cấp thấp( cấp IV, V, VI) đảm bảo
tốt tính tiếp cận.
Đối với đường cấp cao phải đảm bảo:
– cách ly giao thông địa phương với giao thông chạy suốt trên các đường cấp cao.
– nên đi tránh các khu dân cư, nhưng phải chú ý đến sự tiếp nối với các đô thị, nhất là các đô thị
lớn có yêu cầu giao thông xuyên tâm.
3.1.4 Phải xét tới các phương án đầu tư phân kỳ trên cơ sở phương án tổng thể lâu dài. Phương án
phân kỳđược đầu tư thích hợp với lượng xe cận kỳ nhưng phải là một bộ phận của tổng thể, tức là
sau này sẽ tận dụng được toàn bộ hay phần lớn các công trình đã xây dựng phân kỳ. Khi thực hiện
phương án phân kỳ phải xét đến việc dự trữđất dùng cho công trình hoàn chỉnh sau này.
3.2 Xe thiết kế, Xe thiết kế là loại xe phổ biến trong dòng xe để tính toán các yếu tố của đường.
Các kích thước của xe thiết kếđược quy định trong Bảng 1.
Bảng 1 − Các kích thước của xe thiết kế
Kích thước tính bằng mét
| Loại xe | Chiều dài toàn xe | Chiều rộng phủ bì | Chiều cao | Nhô về phía trước | Nhô về phía sau | Khoảng cách giữa các trục xe |
| Xe con | 6,00 | 1,80 | 2,00 | 0,80 | 1,40 | 3,80 |
| Xe tải | 12,00 | 2,50 | 4,00 | 1,50 | 4,00 | 6,50 |
| Xe moóc tỳ | 16,50 | 2,50 | 4,00 | 1,20 | 2,00 | 4,00 + 8,80 |
3.3 Lưu lượng xe thiết kế
3.3.1 Lưu lượng xe thiết kế là số xe con được quy đổi từ các loại xe khác, thông qua một mặt cắt
trong một đơn vị thời gian, tính cho năm tương lai. Năm tương lai là năm thứ 20 sau khi đưa đường
vào sử dụng đối với các cấp I và II; năm thứ 15 đối với các cấp III và IV; năm thứ 10 đối với các cấp
V, cấp VI và các đường thiết kế nâng cấp, cải tạo.
6
TCOVN 4054 : 2005 3.3.2 Hệ số quy đổi từ xe các loại về xe con lấy theo Bảng 2.
Bảng 2 - Hệ số quy đồi từ xe các loại ra xe con
| Loại xe | ||||||
| Xeđạp | Xemáy | Xecon | xe buýt dưới 25 chô | lên và xe buýt lớn | buýt kéo moóc | |
| Đông bằng và đôi | 0,2 | 0,3 | 1,0 | 2,0 | 25 | 4,0 |
| Núi | 0,2 | 0,3 | 1,0 | 25 | 3,0 | 5,0 |
| CHÚ THÍCH: Việc phân biệt địa hình được dựa trên cơ sở độ dốc ngang phổ biến của sườn đồi, sườn núi như sau: Đồng bằng và đồi < 30 %; núi > 30 %. Đường tách riêng xe thô sơ thì không quy đổi xe đạp. | ||||||
-
3.3.3 Các loại lưu lượng xe thiết kế
3.3.3.1 Lưu lượng xe thiết kế bình quân ngày đêm trong năm tương lai (viết tắt là Ngpng) có thứ nguyên xcqđ/nđ (xe con quy đổi/ngày đêm).
Lưu lượng này được tham khảo khi chọn cấp thiết kế của đường và tính toán nhiều yếu tố khác. 3.3.3.2 Lưu lượng xe thiết kế giờ cao điểm trong năm tương lai viết tắt là Ngọ có thứ nguyên xcqđ/h (xe con quy đỗi/giờ).
Lưu lượng này để chọn và bố trí số làn xe, dự báo chất lượng dòng xe, tổ chức giao thông...
Ngea có thể tính bằng cách:
— khi có thống kê, suy từ Nipaa bằng các hệ số không đều theo thời gian;
— khi có đủ thống kê lượng xe giờ trong 1 năm, lấy lưu lượng giờ cao điểm thứ 30 của năm thống kê;
— khi không có nghiên cứu đặc biệt dùng Ngea = (0,10 + 0,12) Nhang.
3.4 Cấp thiết kế của đường
3.4.1 Phân cấp thiết kế là bộ khung các quy cách kỹ thuật của đường nhằm đạt tới:
— yêu cầu về giao thông đúng với chức năng của con đường trong mạng lưới giao thông;
— yêu cầu về lưu lượng xe thiết kế cần thông qua (chỉ tiêu này được mở rộng vì có những trường hợp, đường có chức năng quan trọng nhưng lượng xe không nhiều hoặc tạm thời không nhiều xe);
— căn cứ vào địa hình, mỗi cấp thiết kế lại có các yêu cầu riêng về các tiêu chuẩn để có mức đầu tư
hợp lý và mang lại hiệu quả tốt về kinh tế.
TCVN 4054 : 2005
3.4.2 Việc phân cấp kỹ thuật dựa trên chức năng và lưu lượng thiết kế của tuyến đường trong mạng
lưới đường và được quy định theo Bảng 3.
Bảng 3 − Bảng phân cấp kỹ thuật đường ô tô theo chức năng của đường
và lưu lượng thiết kế
Cấp thiết Lưu lượng xe
kế của thiết kế*) Chức năng của đường
đường (xcqđ/nđ)
Cao tốc > 25 000 Đường trục chính, thiết kế theo TCVN 5729 : 1997.
Đường trục chính nối các trung tâm kinh tế, chính trị, văn hoá lớn
Cấp I > 15 000 của đất nước.
Quốc lộ.
Đường trục chính nối các trung tâm kinh tế, chính trị, văn hoá lớn
Cấp II > 6 000 của đất nước.
Quốc lộ.
Đường trục chính nối các trung tâm kinh tế, chính trị, văn hoá lớn của
Cấp III > 3 000 đất nước, của địa phương.
Quốc lộ hay đường tỉnh.
Đường nối các trung tâm của địa phương, các điểm lập hàng, các
Cấp IV > 500 khu dân cư.
Quốc lộ, đường tỉnh, đường huyện.
Đường phục vụ giao thông địa phương. Đường tỉnh, đường huyện,
Cấp V > 200
đường xã.
Cấp VI < 200 Đường huyện, đường xã.
*) Trị số lưu lượng này chỉđể tham khảo. Chọn cấp hạng đường nên căn cứ vào chức năng của đường và
theo địa hình.
3.4.3 Các đoạn tuyến phải có một chiều dài tối thiểu thống nhất theo một cấp. Chiều dài tối thiểu
này đối với đường từ cấp IV trở xuống là 5 km, với các cấp khác là 10 km.
3.5 Tốc độ thiết kế, (Vtk)
3.5.1 Tốc độ thiết kế là tốc độđược dùng để tính toán các chỉ tiêu kỹ thuật chủ yếu của đường
trong trường hợp khó khăn. Tốc độ này khác với tốc độ cho phép lưu hành trên đường của cơ quan
quản lý đường. Tốc độ lưu hành cho phép, phụ thuộc tình trạng thực tế của đường (khí hậu, thời tiết,
tình trạng đường, điều kiện giao thông,...).
3.5.2 Tốc độ thiết kế các cấp đường dựa theo điều kiện địa hình, được qui định trong Bảng 4.
Bảng 4 − Tốc độ thiết kế của các cấp đường
Cấp thiết kế I II III IV V VI
Đồng Đồng Đồng Đồng Đồng Đồng
Địa hình Núi Núi Núi Núi
bằng bằng bằng bằng bằng bằng
Tốc độ thiết kế,
120 100 80 60 60 40 40 30 30 20
Vtk, km/h
8TCVN 4054 : 2005
CHÚ THÍCH: Việc phân biệt địa hình được dựa trên cơ sở độ dốc ngang phổ biến của sườn đồi, sườn núi như sau: Đồng bằng và đồi < 30 %; núi > 30 %.
4 Mặt cắt ngang
4.1 Yêu cầu chung đối với việc thiết kế bố trí mặt cắt ngang đường ô tô 4.1.1 Việc bố trí các bộ phận gồm phần xe chạy, lề, dải phân cách, đường bên và các làn xe phụ (làn phụ leo dốc, làn chuyển tốc) trên mặt cắt ngang đường phải phù hợp với yêu cầu tổ chức giao thông nhằm bảo đảm mọi phương tiện giao thông (ô tô các loại, xe máy, xe thô sơ) cùng đi lại được an toàn, thuận lợi và phát huy được hiệu quả khai thác của đường.
Tuỳ theo cấp thiết kế của đường và tốc độ thiết kế, việc bố trí các bộ phận nói trên phải tuân thủ các
giải pháp tổ chức giao thông qui định ở Bảng 5.
Bảng 5 - Giải pháp tổ chức giao thông trên mặt cắt ngang đường
| Cấp thiết kế của đường | I II | II | IV v | vị |
| Tốc độ „Vùng núi | - - | 60 | 40 30 | 20 |
| thiết kế Đồng bẳ g băng km/h và đổi | 120 100 | 80 | 60 40 | 30 |
| Bố trí đường bên) | Có Có | Không | Không Không | Không |
| Á trí làn dành riÁ Bô trí làn dành riêng cho xe đạp và xe thô sơ | Xe đạp và xe thô sơ bồ trí trên đường bên (Xem 4.6.2 và 4 88) .6.6) | - Bố trí trên phản lề gia có Có dải phân cách -_ Sí ai phần cách bên ” băng vạch kẻ | — Không có làn riêng; xe đạp và xe thô sơ. đi trên phân lê gia cô. | Ñ Xe thô sơ và xe đạp đi chung trên phân xe chạy |
| Sự phân cách giữa hai chiêu xe chạy | Có dải phân cách giữa hai chiều xe chạy | Khi có 2 làn xe không có dải phân cách giữa. Khi có 4 làn xe dùng vạch liên kẻ kép đề phân cách. | ||
| Chỗ quay đầu xe | Phải cắt dải phân cách giữa để quay đầu xe theo 4.4.4 | Không khống chế | ||
| Khống chế chỗ ra vào đường | Có đường bên chạy song song với đường chính. Các chỗ ra, vào cách nhau ít nhất 5 km và được tổ chức giao thông hợp lý. | Không khống chế | ||
| ? Đường bên xem điều 4.8. ˆ) Dải phân cách bên xem ở điều 4.5. | ||||
| |
4.1.2 Chiều rộng tối thiểu của các yếu tố trên mặt cắt ngang đường được quy định tuỳ thuộc cấp thiết kế của đường như qui định ở Bảng 6 áp dụng cho địa hình đồng bằng và đồi, Bảng 7 áp dụng
cho địa hình vùng núi.
TCVN 4054 : 2005
Bảng 6 − Chiều rộng tối thiểu các yếu tố trên mặt cắt ngang
cho địa hình đồng bằng và đồi
Cấp thiết kế của
I II III IV V VI
đường
Tốc độ thiết kế, km/h 120 100 80 60 40 30
Số làn xe tối thiểu
dành cho xe cơ giới 6 4 2 2 2 1
(làn)
Chiều rộng 1 làn xe, m 3,75 3,75 3,50 3,50 2,75 3,50
Chiều rộng phần xe
chạy dành cho cơ giới, 2 x 11,25 2 x 7,50 7,00 7,00 5,50 3,5
m
Chiều rộng dải phân
3,00 1,50 0 0 0 0 cách giữa1), m
Chiều rộng lề và lề gia 3,50 3,00 2,50 1,00 1,00
1,50 cố2), m (3,00) (2,50) (2,00) (0,50) (0,50)
Chiều rộng nền đường,
32,5 22,5 12,00 9,00 7,50 6,50
m

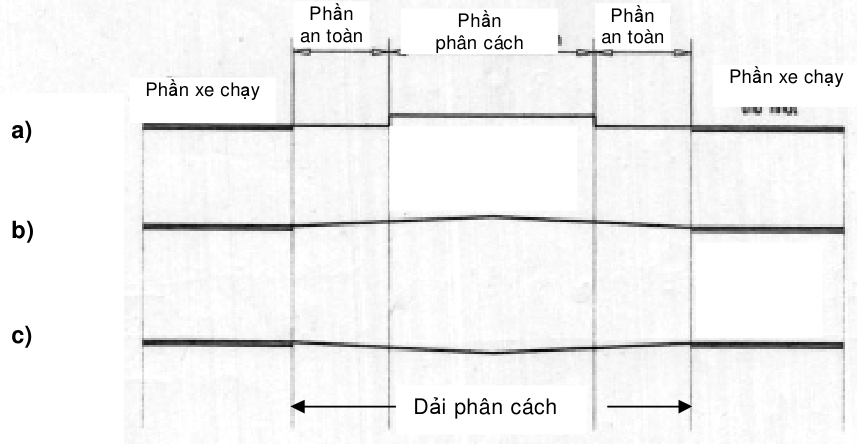

1) Chiều rộng dải phân cách giữa có cấu tạo nói ởđiều 4.4 và Hình 1. Áp dụng trị số tối thiểu khi dải phân
cách được cấu tạo bằng dải phân cách bê tông đúc sẵn hoặc xây đá vỉa, có lớp phủ và không bố trí trụ
(cột) công trình. Các trường hợp khác phải bảo đảm chiều rộng dải phân cách theo quy định ởđiều 4.4.
2) Số trong ngoặc ở hàng này là chiều rộng phần lề có gia cố tối thiểu. Khi có thể, nên gia cố toàn bộ chiều
rộng lềđường, đặc biệt là khi đường không có đường bên dành cho xe thô sơ.
Bảng 7 − Chiều rộng tối thiểu các bộ phận trên mặt cắt ngang
cho địa hình vùng núi
Cấp thiết kế của đường III IV V VI
Tốc độ thiết kế, km/h 60 40 30 20
Số làn xe dành cho xe cơ giới, làn 2 2 1 1
Chiều rộng 1 làn xe, m 3,00 2,75 3,50 3,50
Chiều rộng phần xe chạy dành cho xe
6,00 5,50 3,50 3,50
cơ giới, m
1,5 1,0 1,5
Chiều rộng tối thiểu của lềđường*), m 1,25
(gia cố 1,0m) (gia cố 0,5m) (gia cố 1,0m)
Chiều rộng của nền đường, m 9,00 7,50 6,50 6,00
*) Số trong ngoặc ở hàng này là chiều rộng phần lề có gia cố tối thiểu. Khi có thể, nên gia cố toàn bộ chiều
rộng lềđường, đặc biệt là khi đường không có đường bên dành cho xe thô sơ.
4.1.3 Khi thiết kế mặt cắt ngang đường cần nghiên cứu kỹ quy hoạch sử dụng đất của các vùng
tuyến đường đi qua, cần xem xét phương án phân kỳ xây dựng trên mặt cắt ngang (đối với các
đường cấp I, cấp II) và xem xét việc dành đất dự trữđể nâng cấp, mở rộng đường trong tương lai,
đồng thời phải xác định rõ phạm vi hành lang bảo vệđường bộ hai bên đường theo các qui định hiện
10TCOVN 4054 : 2005 hành của nhà nước. 4.2 Phần xe chạy
4.2.1 Phần xe chạy gồm một số nguyên các làn xe. Con số này nên là số chẵn, trừ trường hợp hai
chiều xe có lưu lượng chênh lệch đáng kề hoặc có tổ chức giao thông đặc biệt.
4.2.2 Số làn xe trên mặt cắt ngang được xác định tuỳ thuộc cấp đường như ở Bảng 6 và 7, đồng
thời phải được kiểm tra theo công thức:
cdgio nx= ZNw„ trong đó: ny là số làn xe yêu cầu, được lấy tròn theo điều 4.2.1;
Ngage là lưu lượng xe thiết kế giờ cao điểm, theo điều 3.3.3;
Ni là năng lực thông hành thực tế, khi không có nghiên cứu, tính toán, có thể lấy như sau: -— khi có dải phân cách giữa phần xe chạy trái chiều và có dải phân cách bên để phân cách ô tô với xe thô sơ: 1800 xcqđ/h/làn; — khi có dải phân cách giữa phần xe chạy trái chiều và không có dải phân cách bên để phân cách ô tô với xe thô sơ: 1500 xcqđ/h/làn; -— khi không có dải phân cách trái chiều và ô tô chạy chung với xe thô sơ: 1000
xcqđ/h/làn. Z là hệ số sử dụng năng lực thông hành:
Vụ. > 80 kmíh là 0,55;
Vụ = 60 km/h là 0,55 cho vùng đồng bằng; 0,77 cho vùng núi;
Vụ. < 40 km/h là 0,65. Áp dụng tính toán số làn xe theo công thức trên đối với trường hợp dự kiến bố trí phần xe chạy có số làn xe lớn hơn quy định trong Bảng 6 và Bảng 7. 4.2.3 Chiều rộng một làn xe
Thông thường, chiều rộng một làn xe cho các cấp được quy định như ở Bảng 6 và Bảng 7. 4.3 Lề đường
4.3.1 Tuỳ thuộc cấp đường, lề đường có một phần được gia cố theo chiều rộng quy định trong Bảng
6 và Bảng 7 (trị số trong ngoặc). Kết cấu của lề đường gia cố được quy định theo điều 8.8.
11
TCVN 4054 : 2005
4.3.2 Đường có tốc độ thiết kế từ 60 km/h trở lên phải có dải dẫn hướng. Dải dẫn hướng là vạch kẻ
liền (trắng hoặc vàng) rộng 20 cm nằm trên lề gia cố, sát với mép phần mặt đường. Ở các chỗ cho
phép xe qua, như ở nút giao thông, chỗ tách nhập các làn... dải dẫn hướng kẻ bằng nét đứt (theo
điều lệ báo hiệu đường bộ). Trường hợp trên đường cấp III có bố trí dải phân cách bên để tách riêng
làn xe đạp trên lề gia cố, thì thay thế bằng hai vạch liên tục màu trắng, chiều rộng mỗi vạch là 10 cm
và mép vạch cách nhau 10 cm (tổng chiều rộng cả hai vạch là 30 cm).
4.3.3 Tại các vị trí có làn xe phụ như làn phụ leo dốc, làn chuyển tốc..., các làn xe phụ sẽ thế chỗ
phần lề gia cố. Chiều rộng phần lềđất còn lại nếu không đủ, cần mở rộng nền đường đểđảm bảo
phần lềđất còn lại tối thiểu là 0,5 m.
4.3.4 Đường dành cho xe thô sơ: Đối với đường cấp I và cấp II, phải tách xe thô sơ ra khỏi làn xe
cơ giới (như quy định ở Bảng 5) đểđi chung với các xe địa phương ởđường bên; đường cấp III, xe
thô sơ đi trên lề gia cố (được tách riêng với làn xe cơ giới bằng dải phân cách bên, xem điều 4.5).
Chiều rộng mặt đường xe đạp (b) của một hướng tính bằng mét, theo công thức:
b = 1 x n + 0,5
trong đó: n là số làn xe đạp theo một hướng.
Năng lực thông hành một làn xe đạp là 800 xe đạp/h/một chiều. Trường hợp đường xe đạp bố trí ở
trên phần lề gia cố thì khi cần mở rộng lề gia cố cho đủ chiều rộng b (chiều rộng lề gia cố lúc này
bằng b cộng thêm chiều rộng dải phân cách bên). Chiều rộng mặt đường xe đạp được kiểm tra thêm
về khả năng lưu thông của các loại xe thô sơ khác.
4.3.5 Lớp mặt của đường xe thô sơ phải có độ bằng phẳng tương đương với làn xe ô tô bên cạnh.
4.4 Dải phân cách giữa
4.4.1 Dải phân cách giữa chỉđược bố trí khi đường có bốn làn xe trở lên (xem Bảng 5) và gồm có
phần phân cách và hai phần an toàn có gia cốở hai bên. Kích thước tối thiểu của dải phân cách
được qui định trong Bảng 8, xem Hình 1.
Bảng 8 − Cấu tạo tối thiểu dải phân cách giữa
| Cấu tạo dải phân cách | Phần phân cách, m | Phần an toàn (gia cố), m | Chiều rộng tối thiểu dải phân cách giữa, m |
| Dải phân cách bê tông đúc sẵn, bó vỉa có lớp phủ, không bố trí trụ (cột) công trình | 0,50 | 2 x 0,50 | 1,50 |
| Xây bó vỉa, có lớp phủ, có bố trí trụ công trình | 1,50 | 2 x 0,50 | 2,50 |
| Không có lớp phủ | 3,00 | 2 x 0,50 | 4,00 |
12
TCVN 4054 : 2005
Phần Phần Phần ! an toàn
| .ântoàn Phần xe chạy | phậncách |
Phân xe chạy
Lu TH
a) b) r c) < Dải phân cách > CHÚ DÃN: a) nâng cao; b/ cùng độ cao, có phủ mặt đường; c/ hạ thắp thu nước vào giữa
Hình 1 - Cấu tạo dải phân cách giữa
4.4.2 Khi nền đường được tách thành hai phần riêng biệt, chiều rộng nền đường một chiều gồm phần xe chạy và hai lề, lề bên phải cấu tạo theo Bảng 6 hoặc Bảng 7 tuỳ địa hình, lề bên trái có chiều rộng lề giữ nguyên nhưng được giảm chiều rộng phần lề gia cố còn 0,50 m. Trên phần lề gia cố, sát mép mặt đường vẫn có dải dẫn hướng rộng 0,20 m.
4.4.3 Khi dải phân cách rộng dưới 3,00 m, phần phân cách được phủ mặt và bao bằng bó vỉa.
Khi dải phân cách rộng từ 3,00 m đến 4,50 m:
- — nếu bao bằng bó vỉa thì phải đảm bảo đất ở phần phân cách không làm bẩn mặt đường (đất thấp hơn bó vỉa), bó vỉa có chiều cao ít nhất 18 cm và phải có lớp đất sét đằm nén chặt để ngăn nước
thấm xuống nền mặt đường phía dưới.
— nên trồng cỏ hoặc cây bụi để giữ đất và cây bụi không cao quá 0,80 m.
— Khi dải phân cách rộng trên 4,50m (để dự trữ các làn xe mở rộng, để tách đôi nền đường riêng biệt) thì nên cấu tạo trũng, có công trình thu nước và không cho nước thắm vào nền đường. Cấu tạo lề đường theo điều 4.4.2.
4.4.4 Phải cắt dải phân cách giữa để làm chỗ quay đầu xe. Chỗ quay đầu xe được bố trí:
— cách nhau không dưới 1,0 km (khi chiều rộng dải phân cách nhỏ hơn 4,5 m) và không quá 4,0 km
(khi dải phân cách rộng hơn 4,5 m); — trước các công trình hầm và cầu lớn. Chiều dài chỗ cắt và mép cắt của dải phân cách phải đủ cho xe tải có 3 trục quay đầu. Chỗ cắt gọt
13
TCVN 4054 : 2005
theo quỹđạo xe, tạo thuận lợi cho xe không va vào mép bó vỉa.
4.5 Dải phân cách bên
4.5.1 Chỉ bố trí dải phân cách bên đối với các trường hợp đã nêu ở Bảng 5 để tách riêng làn xe đạp và
xe thô sơ đặt trên phần lề gia cố (hoặc lề gia cố có mở rộng thêm) với phần xe chạy dành cho xe cơ giới.
4.5.2 Bố trí và cấu tạo dải phân cách bên có thể sử dụng một trong các giải pháp sau:
– bằng hai vạch kẻ liên tục theo 22 TCN 237 (chỉ với đường cấp III);
– bằng cách làm lan can phòng hộ mềm (tôn lượn sóng). Chiều cao từ mặt lềđường đến đỉnh tôn
lượn sóng là 0,80 m.
Các trường hợp nêu trên được bố trí trên phần lề gia cố nhưng phải đảm bảo dải an toàn bên cách
mép làn xe ô tô ngoài cùng ít nhất là 0,25 m.
Chiều rộng dải phân cách bên gồm: chiều rộng dải lan can phòng hộ (hoặc vạch kẻ) cộng thêm dải
an toàn bên.
4.5.3 Cắt dải phân cách bên với khoảng cách không quá 150 m theo yêu cầu thoát nước. Bố trí chỗ
quay đầu của xe thô sơ trùng với chỗ quay đầu của xe cơ giới, theo điều 4.4.4
4.6 Đường bên
4.6.1 Đường bên là các đường phụ bố trí hai bên đường cấp I và cấp II có các chức năng sau:
– ngăn không cho các phương tiện giao thông (cơ giới, thô sơ, đi bộ) tự do ra, vào đường cấp I,
cấp II;
– đáp ứng nhu cầu đi lại trong phạm vi địa phương của mọi phương tiện nói trên theo một hay hai
chiều (trong phạm vi giữa các vị trí cho phép mọi phương tiện ra vào đường cấp I và cấp II).
4.6.2 Trên đường cấp I và cấp II, bố trí đường bên ở những đoạn có giao thông địa phương đáng
kể như: các đoạn tuyến qua các điểm tập trung dân cư, các đoạn tuyến qua các khu công nghiệp,
các danh lam thắng cảnh du lịch, các nông, lâm trường v.v... Khi không bố trí được đường bên (khi
đầu tư phân kỳ, khi có khó khăn...) thì tuân thủ quy định ởđiều 4.6.6.
Việc xác định nhu cầu giao thông địa phương nói trên cũng phải được điều tra, dự báo theo quy
hoạch phát triển kinh tế, văn hóa, xã hội của từng đoạn tuyến dự kiến bố trí đường bên.
4.6.3 Đường bên được bố trí tách riêng khỏi đường chính cấp I và cấp II. Chiều dài mỗi đoạn đường
bên (tức là khoảng cách giữa các điểm cho phép ra vào đường cấp I và cấp II) nên lớn hơn hoặc
bằng 5 km. Có thể bố trí ở cả hai bên đường chính và mỗi bên có thể là đường một chiều hoặc
đường hai chiều (đểđáp ứng thuận lợi nhất cho giao thông địa phương). Nếu bố trí ở cả hai bên
14
TCVN 4054 : 2005
đường chính thì khi thật cần thiết có thể tổ chức liên hệđi lại giữa hai đường bên bằng các công
trình chui hoặc vượt khác mức với đường chính (không cắt qua đường chính) ở phạm vi giữa hai chỗ
cho phép ra, vào đường chính.
4.6.4 Đường bên có thểđược bố trí ngay trong hành lang bảo vệđường bộ của đường chính cấp I
và cấp II. Trong trường hợp này hành lang bảo vệđường bộđược thực hiện theo các quy định hiện
hành kể từ ranh giới của hạng mục công trình ngoài cùng của đường bên.
4.6.5 Đường bên được thiết kế theo tiêu chuẩn đường cấp V, cấp VI (đồng bằng hoặc đồi) nhưng
chiều rộng của nền đường có thể giảm xuống tối thiểu là 6,0 m (nếu là đường bên cho đi hai chiều)
và tối thiểu là 4,5 m (nếu là đường bên cho đi một chiều). Bố trí mặt cắt ngang đường bên do tư vấn
thiết kế lựa chọn, tuỳ thuộc tình hình thực tế yêu cầu.
4.6.6 Ở các đoạn không bố trí đường bên, trên đường cấp I và cấp II phải bố trí tách riêng làn dành
cho xe đạp và xe thô sơ ở trên phần lề gia cố, có dải phân cách bên ngăn bằng lan can phòng hộ,
cao ít nhất 0,80 m tính từ mặt đường.
4.7 Làn xe phụ leo dốc
4.7.1 Chỉ xét đến việc bố trí thêm làn xe phụ leo dốc khi có đủ ba điều kiện sau đây:
– dòng xe leo dốc vượt quá 200 xe/h;
– trong đó lưu lượng xe tải vượt quá 20 xe/h;
– khi dốc dọc ≥ 4 % và chiều dài dốc ≥ 800 m.
Đối với các đoạn đường có dự kiến bố trí làn xe leo dốc, phải so sánh các chỉ tiêu kinh tế – kỹ thuật
giữa hai phương án hoặc có bố trí làn xe leo dốc hoặc hạ dốc dọc của đường.
Làn xe leo dốc thường được xem xét đối với đường hai làn xe không có dải phân cách giữa, điều kiện
vượt xe bị hạn chế.
4.7.2 Cấu tạo và bố trí làn phụ leo dốc
– bề rộng của làn phụ leo dốc là 3,50 m, trường hợp khó khăn cho phép giảm xuống 3,00 m;
– nên bố trí thành một tuyến độc lập, nếu không được, làn phụ leo dốc đặt trên phần lề gia cố; nếu
bề rộng lề gia cố không đủ thì mở rộng thêm cho đủ3,5 m và bảo đảm lềđất rộng đủ 0,5 m. (tại
đoạn leo dốc này xe đạp và xe thô sơ đi cùng với xe tải trên làn phụ leo dốc);
– đoạn chuyển tiếp sang làn xe phụ phải đặt trước điểm bắt đầu lên dốc 35 m và mở rộng dần theo
hình nêm theo độ mở rộng 1 : 10; đoạn chuyển tiếp từ làn xe phụ trở lại làn xe chính cũng được
vuốt nối hình nêm kể từđiểm đỉnh dốc với độ thu hẹp 1 : 20 (chiều dài đoạn vuốt nối hình nêm là
70 m).
15
TCVN 4054 : 2005
4.8 Làn chuyển tốc
Các chỗđường bên ra vào đường cấp I và cấp II phải bố trí các làn chuyển tốc. Cấu tạo của làn
chuyển tốc xem điều 11.3.5.
4.9 Dốc ngang
Độ dốc ngang của các bộ phận trên mặt cắt ngang ở các đoạn đường thẳng được quy định như ở
Bảng 9. Dốc ngang trên các đoạn đường cong phải tuân thủ quy định về siêu cao (xem điều 5.6).
Bảng 9 −Độ dốc ngang các yếu tố của mặt cắt ngang
| Yếu tố mặt cắt ngang | Độ dốc ngang, % |
| 1) Phần mặt đường và phần lề gia cố Bê tông xi măng và bê tông nhựa Các loại mặt đường khác, mặt đường lát đá tốt, phẳng Mặt đường lát đá chất lượng trung bình Mặt đường đá dăm, cấp phối, mặt đường cấp thấp 2) Phần lề không gia cố 3) Phần dải phân cách: | 1,5 - 2,0 2,0 - 3,0 3,0 - 3,5 3,0 - 3,5 4,0 - 6,0 tuỳ vật liệu phủ lấy tương ứng theo 1) |
4.10 Tĩnh không
4.10.1 Tĩnh không là giới hạn không gian nhằm đảm bảo lưu thông cho các loại xe. Không cho phép
tồn tại bất kỳ chướng ngại vật nào, kể cả các công trình thuộc vềđường như biển báo, cột chiếu
sáng....
4.10.2 Tĩnh không tối thiểu của các cấp đường được quy định như Hình 2. Trên đường cải tạo, gặp
trường hợp khó khăn có thể cho phép giữ lại tĩnh không cũ nhưng không được thấp hơn 4,30 m.
Trong trường hợp này phải thiết kế khung giá hạn chế tĩnh không đặt trước chỗ tĩnh không bị hạn
chế ít nhất là 20 m.
Đường ô tô vượt đường sắt chiều cao tĩnh không lấy theo tiêu chuẩn 22 TCN 272 (phụ thuộc vào khổ
đường sắt và loại đầu máy).
Kích thước tính bằng mét
16
TCVN 4054 : 2005
| ” T | „0% Ị | | Lá” | | lai | T li | N ÍL | ||
| F Lạc _ _B | L4 | r M | s| _ B | _Lạe | |||
“ ki L..
Lạc B Lúc

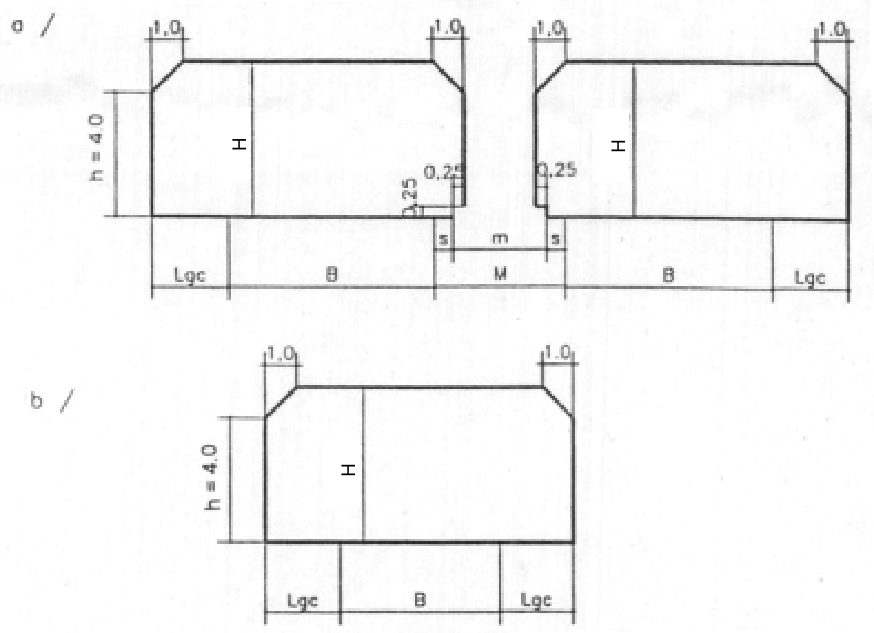

CHÚ DÃN: a) Đường Vụ. > 80 km/h có dải phân cách giữa; b) Đường các cấp không có dải phân cách giữa;
B - Chiều rộng phần xe chạy; Lạc- Chiều rộng phần lề gia cố (xem Bảng 7); m - phần phân cách;
H - chiều cao tĩnh không, tính từ điểm cao nhất của phân xe chạy (chiêu cao tĩnh không này chưa xét đến chiêu cao dự trữ nâng cao mặt đường
khi sửa chữa, cải tạo, nâng cập); h - phần cao tĩnh không ở mép ngoài của lề. H = 4,75m, h= 4,00 m với đường cấp l,II,II M,m, s - các giá trị tối thiểu (xem Bảng 6, Bảng 7);¡ HH =450 m, h = 4,00 m với đường các cấp oòn lại.
S - phần an toàn (gia cố) M - Chiều rộng dải phân cách;
Hình 2 - Tĩnh không của đường
4.10.3 Trường hợp giao thông xe thô sơ (hoặc bộ hành) được tách riêng khỏi phần xe chạy của đường ô tô, tĩnh không tối thiểu của đường xe thô sơ và đường bộ hành là hình chữnhật cao... 2,50 m, rộng tối thiểu 1,50 m. Tĩnh không này có thể đi sát tĩnh không của phần xe chạy của ô tô hoặc phân cách bằng dải phân cách bên giống như tĩnh không ở trong hầm (Hình 3).
4.10.4 Tĩnh không trong hầm theo tiêu chuẩn thiết kế hầm hiện hành và được mô tả như Hình 3.
Phần lề đất được chuyển thành không gian đề đặt lan can phòng hộ.
Kích thước tính bằng mét
17
TCVN 4054 : 2005

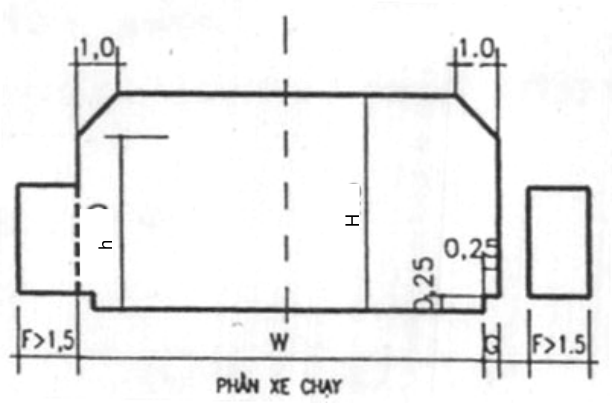

CHÚ THÍCH: Bên trái là trường hợp đường đi bộ và làn xe đạp gắn liền với phần xe chạy, bên phải là trường
hợp tách rời.
Hình 3 - Tĩnh không đường đi trong hầm
4.10.5 Chiều rộng của đường trên cầu:
— với cầu có chiều dài > 100 m, chiều rộng đường theo tiêu chuẩn tĩnh không của thiết kế cầu;
— với cầu có chiều dài < 100 m, chiều rộng đường lấy bằng phần xe chạy cộng với bề rộng cần thiết
đảm bảo năng lực thông hành người đi bộ và xe thô sơ nhưng không rộng hơn bề rộng nền đường;
— với cầu có chiều dài < 25 m, chiều rộng đường bằng khỗ cầu.
5 Bình đò và mặt cắt dọc
51 Tầm nhìn
5.1.1 Nhất thiết phải bảo đảm chiều dài tầm nhìn trên đường để nâng cao độ an toàn chạy xe và độ
tin cậy về tâm lý để chạy xe với tốc độ thiết kế.
Các giá trị tối thiểu về tầm nhìn hãm xe, tầm nhìn trước xe ngược chiều và tầm nhìn vượt xe quy định
trong Bảng 10.
Bảng 10 - Tầm nhìn tối thiều khi chạy xe trên đường
| Cấp thiết kế của đường | VI | |||||||||
| Tốc độ thiết kế, V, km/h | 120... | 100 | 80 | 60 | 60 | 40 | 40 | 30 | 30 | 20 |
| Tâm nhìn hãm xe (S1), m | 210 | 150 | 100 | 75 | 75 | 40 | 40 | 30 | 30 | 20 |
| Tầm nhìn trước xe ngược chiều (S2), m | m | - | 200. | 150 | 150 | 80 | 80 | 60 | 60 | 40 |
| Tầm nhìn vượt xe Sx„ m | - | - | 550 | 350 | 350 | 200 | 200 | 150 | 150 | 100 |
18
TCVN 4054 : 2005
Các tầm nhìn được tính từ mắt người lái xe có chiều cao 1,00 m bên trên phần xe chạy, xe ngược
chiều có chiều cao 1,20 m, chướng ngại vật trên mặt đường có chiều cao 0,10 m.
5.1.2 Khi thiết kế phải kiểm tra tầm nhìn. Các chỗ không đảm bảo tầm nhìn phải dỡ bỏ các chướng
ngại vật (chặt cây, đào mái taluy...). Chướng ngại vật sau khi dỡ bỏ phải thấp hơn tia nhìn 0,30 m.
Trường hợp thật khó khăn, có thể dùng gương cầu, biển báo, biển hạn chế tốc độ hoặc biển cấm
vượt xe.
5.2 Các yếu tố tuyến đường trên bình đồ
5.2.1 Trên bình đồ, tuyến gồm có các đoạn thẳng được nối tiếp bằng các đường cong tròn. Khi tốc
độ thiết kế≥ 60 km/h giữa đường thẳng và đường cong tròn được tiếp nối bằng đường cong chuyển
tiếp.
5.2.2 Giữa hai đường cong ngược chiều, đoạn chêm phải đủ chiều dài bố trí các đường cong
chuyển tiếp hoặc các đoạn nối siêu cao.
5.3 Đường cong trên bình đồ(đường cong nằm)
5.3.1 Chỉ trong trường hợp khó khăn mới vận dụng bán kính đường cong nằm tối thiểu. Khuyến
khích dùng bán kính tối thiểu thông thường trở lên, và luôn tận dụng địa hình đểđảm bảo chất lượng
chạy xe tốt nhất.
Các quy định về các bán kính đường cong nằm xem ở Bảng 11.
Bảng 11 − Bán kính đường cong nằm tối thiểu
| Cấp đường | I | II | III | IV | V | VI | ||||
| Tốc độ thiết kế, km/h | 120 | 100 | 80 | 60 | 60 | 40 | 40 | 30 | 30 | 20 |
| Bán kính đường cong nằm, m - tối thiểu giới hạn - tối thiểu thông thường - tối thiểu không siêu cao | 650 1 000 5 500 | 400 700 4 000 | 250 400 2 500 | 125 250 1 500 | 125 250 1 500 | 60 125 600 | 60 125 600 | 30 60 350 | 30 60 350 | 15 50 250 |
5.4 Độ mở rộng phần xe chạy trong đường cong
5.4.1 Xe chạy trong đường cong yêu cầu phải mở rộng phần xe chạy. Khi bán kính đường cong
19
TCVN 4054 : 2005
nằm ≤ 250 m, phần xe chạy mở rộng theo quy định trong Bảng 12.
5.4.2 Khi phần xe chạy có trên 2 làn xe, thì mỗi làn xe thêm phải mở rộng 1/2 trị số trong
Bảng 12 và có bội số là 0,1 m.
Các dòng xe có xe đặc biệt, phải kiểm tra lại các giá trị trong Bảng 12.
5.4.3 Độ mở rộng bố trí ở cả hai bên, phía lưng và bụng đường cong. Khi gặp khó khăn, có thể bố
trí một bên, phía bụng hay phía lưng đường cong.
Bảng 12 −Độ mở rộng phần xe chạy hai làn xe trong đường cong nằm
Kích thước tính bằng milimét
| Dòng xe | Bán kính đường cong nằm | |||||||
| 250÷200 | <200÷150 | <150÷100 | <100÷70 | < 70÷50 | < 50÷30 | < 30÷25 | < 25÷15 | |
| Xe con | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,8 | 2,2 |
| Xe tải | 0,6 | 0,7 | 0,9 | 1,2 | 1,5 | 2,0 | − | − |
| Xe moóc tỳ | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | − | − | − |
5.4.4 Độ mở rộng được đặt trên diện tích phần lề gia cố. Dải dẫn hướng (và các cấu tạo khác như
làn phụ cho xe thô sơ ...), phải bố trí phía tay phải của độ mở rộng. Nền đường khi cần mở rộng, đảm
bảo phần lềđất còn ít nhất là 0,5 m.
5.4.5 Đoạn nối mở rộng làm trùng với đoạn nối siêu cao hoặc đường cong chuyển tiếp. Khi không
có hai yếu tố này, đoạn nối mở rộng được cấu tạo.
– một nửa nằm trên đường thẳng và một nửa nằm trên đường cong;
– trên đoạn nối, mở rộng đều (tuyến tính). Mở rộng 1 m trên chiều dài tối thiểu 10 m.
5.5 Siêu cao và đoạn nối siêu cao
5.5.1 Siêu cao là dốc một mái trên phần xe chạy, dốc về phía bụng đường cong.
Độ dốc siêu cao lấy theo bán kính đường cong nằm và tốc độ thiết kế theo Bảng 13. Độ dốc siêu cao
lớn nhất không quá 8 % và nhỏ nhất không dưới 2 %.
5.5.2 Lềđường phần gia cố làm cùng độ dốc và cùng hướng với dốc siêu cao, phần lềđất không
gia cố phía lưng đường cong dốc ra phía lưng đường cong.
5.5.3 Các phần xe chạy riêng biệt nên làm siêu cao riêng biệt.
5.5.4 Chiều dài đoạn nối siêu cao (trong đoạn cong có siêu cao) không được nhỏ hơn quy định
20
TCVN 4054 : 2005
trong Bảng 14.
Bảng 13 - Độ dốc siêu cao ứng với theo bán kính đường cong nằm và tốc độ thiết kế
| | Tóc độ thiết kế, Vụ, km/h | Độ dóc siêu cao, % | Không làm | ô siêu cao | ||||||
| 7 | 6 | 5 | 4 | 3 | 2 | |||
| Bán kính đường cong nằm, m | ||||||||
| 120 | 650 800 | 800 :1000 | 1000 ¬+1500 | 1500 ¬+2000 | 2000 :2500 | 2500 23500 | 3500 ¬+5500 | > 5500 |
| 100 | 400. -450. | 450 +00 | 500 :550 | 550 3650 | 650 +800 | 800 +1000 | 1000 +4000 | > 4000 |
| 80 | 250.275 275. | :300 | 300. | 350 :350:425 | 425 +500 | 500 +650 | 650 :2500 | > 2500 |
| 60 | — | 125... 2150. | 150. :175 | 175 :200 | 200 +250 | 250 +300 | 300 +1500 | > 1500 |
| 40 | - | - | 60:75 | 75-100 | 100-600 | > 600 | ||
| 30 | - | 30:50 | 50:75 | 75-350 | > 350 | |||
| 20 | - | 25-50 | 50:75 | 752150 | 1502280 | >250 | ||
| | |
5.5.5 Đoạn nối siêu cao.
Siêu cao được thực hiện bằng cách quay phần xe chạy ở phía lưng đường cong quanh tim đường để phần xe chạy có cùng một độ dốc, sau đó vẫn tiếp tục quay quanh tim đường tới lúc đạt độ dốc siêu cao. Trường hợp đường có dải phân cách giữa siêu cao được thực hiện có thể bằng cách quay xung quanh mép trong hoặc mép ngoài mặt đường.
5.5.6 Đoạn nối siêu cao, đoạn nối mở rộng đều được bố trí trùng với đường cong chuyên tiếp. Khi không có đường cong chuyên tiếp, các đoạn nối này bố trí một nửa trên đường cong và một nửa trên đường thẳng.
5.6 Đường cong chuyền tiếp
5.6.1 Khi Vụ > 60 km/h phải bố trí đường cong chuyên tiếp đề nối từ đường thẳng vào đường cong
tròn và ngược lại.
5.6.2 Độ dốc siêu cao (is;) và chiều dài đoạn nối siêu cao (L) phụ thuộc vào bán kính đường cong nằm (R) và tốc độ thiết kế. (Vu‹), không được nhỏ hơn các giá trị quy định trong Bảng 14. Bảng 14 - Độ dốc siêu cao (is;) và chiều dài đoạn nói siêu cao (L)
Tóc độ thiết kế, Vụ, km/h
21
TCVN 4054 : 2005
120 100 80 60
L, L, L, L,
R, m isc R, m isc R, m isc R, m isc
m m m m
650 ÷ 800 0,08 125 400 ÷ 450 0,08 120 250 ÷ 275 0,08 110 125 ÷ 150 0,07 70
800 ÷ 1000 0,07 110 450 ÷ 500 0,07 105 275 ÷ 300 0,07 100 150 ÷ 175 0,06 60
1000 ÷1500 0,06 95 500 ÷ 550 0,06 90 300 ÷ 350 0,06 85 175 ÷ 200 0,05 55
1500 ÷2000 0,05 85 550 ÷ 650 0,05 85 350 ÷ 425 0,05 70 200 ÷ 250 0,04 50
2000 ÷2500 0,04 85 650 ÷ 800 0,04 85 425 ÷ 500 0,04 70 250 ÷ 300 0,03 50
2500 ÷ 3500 0,03 85 800 ÷ 1000 0,03 85 500 ÷ 650 0,03 70 300 ÷ 1500 0,02 50
3500 ÷ 5500 0,02 85 1000 ÷ 4000 0,02 85 650 ÷ 2500 0,02 70 − − −
Tốc độ thiết kế, Vtk, km/h
40 30 20
R, m isc L, m R, m isc L, m R, m isc L, m
0,06 35 0,06 33 0,06 20
65 ÷ 75 30 ÷ 50 15 ÷50
0,05 30 0,05 27 0,05 15
0,04 25 0,04 22
75 ÷100 50 ÷ 75 50 ÷ 75 0,04 10
0,03 20 0,03 17
100 ÷ 600 0,02 12 75 ÷ 350 0,02 11 75 ÷ 150 0,03 7
CHÚ THÍCH:
1) L - Chiều dài đoạn nối siêu cao hoặc chiều dài đoạn cong chuyển tiếp xác định theo điều 5.5.4 và 5.6.1.
2) Trị số chiều dài L trong bảng áp dụng đối với đường hai làn xe. Đối với đường cấp I và II nếu đường có trên hai
làn xe thì trị số trên nhân với 1,2 đối với ba làn xe; 1,5 đối với bốn làn xe và 2 đối với đường có trên 6 làn xe.
5.6.3 Đường cong chuyển tiếp có thể là một đường cong clôtôit, đường cong parabol bậc 3, hoặc
đường cong nhiều cung tròn.
5.7 Dốc dọc
5.7.1 Tuỳ theo cấp thiết kế của đường, độ dốc dọc tối đa được quy định trong Bảng 15. Khi gặp khó
khăn có thể tăng thêm lên 1 % nhưng độ dốc dọc lớn nhất không vượt quá 11 %.
Đường nằm trên cao độ 2000 m so với mực nước biển không được làm dốc quá 8 %.
5.7.2 Đường đi qua khu dân cư, không nên làm dốc dọc quá 4 %.
5.7.3 Dốc dọc trong hầm không lớn hơn 4 % và không nhỏ hơn 0,3 %.
5.7.4 Trong đường đào, độ dốc dọc tối thiểu là 0,5 % (khi khó khăn là 0,3 % và đoạn dốc này không
kéo dài quá 50 m).
Bảng 15 −Độ dốc dọc lớn nhất của các cấp thiết kế của đường
22 TCVN 4054 : 2005
Cấp thiết kế I II III IV V VI
Đồng Đồng Đồng Đồng
Đồng Đồng
Địa hình bằng, Núi bằng, Núi bằng, Núi bằng, Núi
bằng bằng
đồi đồi đồi đồi
Độ dốc dọc
3 4 5 7 6 8 7 10 9 11
lớn nhất, %
5.7.5 Chiều dài đoạn có dốc dọc không được quá dài, khi vượt quá quy định trong Bảng 16 phải có
các đoạn chêm dốc 2,5 % và có chiều dài đủ bố trí đường cong đứng.
Bảng 16 − Chiều dài lớn nhất của dốc dọc
Kích thước tính bằng mét
Tốc độ thiết kế, Vtk, km/h`
Độ dốc dọc, %
20 30 40 60 80 100 120
4 1200 1100 1100 1000 900 800 −
5 1000 900 900 800 700 − −
6 800 700 700 600 − − −
7 700 600 600 500 − − −
8 600 500 500 − − − −
9 400 400 − − − − −
10 và 11 300 − − − − − −
5.7.6 Chiều dài tối thiểu đoạn đổi dốc phải đủđể bố trí đường cong đứng và không nhỏ hơn các
giá trị quy định ở Bảng 17.
Bảng 17 − Chiều dài tối thiểu đổi dốc
Tốc độ thiết kế, Vtk, km/h 120 100 80 60 40 30 20
Chiều dài tối thiểu đổi dốc, 200 150 120 100 60
300 250
m (150) (100) (70) (60) (50)
CHÚ THÍCH: Các giá trị trong ngoặc áp dụng cho các đường cải tạo, nâng cấp khi khối lượng bù vênh mặt đường lớn.
5.7.7 Trong đường cong nằm có bán kính cong nhỏ, dốc dọc ghi trong Bảng 16 phải chiết giảm một
lượng quy định trong Bảng 18.
Bảng 18 − Lượng chiết giảm dốc dọc trong đường cong nằm có bán kính nhỏ
23TCVN 4054 : 2005
Bán kính cong nằm, m 15 - 25 25 - 30 30 - 35 35 - 50
Dốc dọc phải chiết giảm, % 2,5 2 1,5 1
5.8 Đường cong đứng
5.8.1 Các chỗđổi dốc trên mặt cắt dọc (lớn hơn 1 % khi tốc độ thiết kế≥ 60 km/h, lớn hơn 2 % khi
tốc độ thiết kế < 60 km/h) phải nối tiếp bằng các đường cong đứng (lồi và lõm) − Các đường cong
này có thể là đường cong tròn hoặc parabol bậc 2.
5.8.2 Bán kính đường cong đứng phải chọn cho hợp với địa hình, tạo thuận lợi cho xe chạy và mỹ
quan cho đường nhưng không nhỏ hơn các giá trị ghi trong Bảng 19.
Bảng 19 − Bán kính tối thiểu của đường cong đứng lồi và lõm
Tốc độ thiết kế, km/h 120 100 80 60 40 30 20
Bán kính đường cong đứng lồi, m
Tối thiểu giới hạn 11 000 6 000 4 000 2 500 700 400 200
Tối thiểu thông thường 17 000 10 000 5 000 4 000 1 000 600 200
Bán kính đường cong đứng lõm, m
Tối thiểu giới hạn 4 000 3 000 2 000 1 000 450 250 100
Tối thiểu thông thường 6 000 5 000 3 000 1 500 700 400 200
Chiều dài đường cong đứng tối thiểu,
100 85 70 50 35 25 20
m
5.9 Đường cong con rắn
5.9.1 Rất hạn chế việc sử dụng đường cong con rắn, trừ khi phải triển tuyến trên địa hình vùng núi
phức tạp.
5.9.2 Chỉ tiêu kỹ thuật tại các chỗ quay đầu xe trong đường cong con rắn, xem Bảng 20.
Bảng 20 − Chỉ tiêu kỹ thuật các chỗ quay đầu xe trong đường cong con rắn
Tốc độ thiết kế, Vtk, km/h 60 40 30 20
Tốc độ thiết kế quay đầu xe, km/h 25 20 20 20
Bán kính cong nằm tối thiểu, m 20 15
Độ dốc siêu cao lớn nhất, % 6 6
Độ mở rộng phần xe chạy 2 làn xe, m 2,5 3,0
Dốc dọc lớn nhất chỗ quay đầu xe, % 5,0 5,5
24 TCVN 4054 : 2005
6 Sự phối hợp các yếu tố của tuyến
6.1 Sự phối hợp các yếu tố của tuyến nhằm:
– tạo một tầm nhìn tốt, cung cấp đầy đủ thông tin cho người lái xe để kịp thời xử trí các tình huống;
– tạo tâm lý tin cậy, thoải mái để người lái có một môi trường làm việc tốt, ít mệt nhọc và có hiệu
suất cao;
– tránh các chỗ khuất, các nơi gây ảo giác làm người lái phân tâm, xử lý không đúng;
– tạo một công trình phù hợp cảnh quan, góp phần nâng cao vẻđẹp của khu vực đặt tuyến.
6.2 Các quy định trong điều 6.1 bắt buộc thực hiện đối với các đường có tốc độ thiết kế trên 80
km/h, khuyến khích thực hiện với đường có tốc độ thiết kế trên 60km/h và là định hướng cho đường
các cấp khác.
6.3 khi thiết kế phải là ý thức thường trực của người thiết kế và trên thực tế là không đội giá xây
dựng lên nhiều. Khi phí tổn gia tăng, phải xét hiệu quả vốn đầu tư.
6.4 Các yếu tố trên bình đồ
6.4.1 Trên bình đồ, tuyến đi nhiều đường cong bán kính lớn tốt hơn là đi đoạn thẳng dài chêm bằng
các đường cong ngắn, tuyến đi lợi dụng địa hình (men bìa rừng, ven đồi, đi theo sông) tốt hơn là đi
cắt, phải làm các công trình đặc biệt (tường chắn, cầu cạn...).
6.4.2 Góc chuyển hướng nhỏ phải bố trí bán kính cong nằm lớn. Quy định xem Bảng 21.
Bảng 21 − Bán kính cong nằm tối thiểu phụ thuộc vào góc chuyển hướng
Góc chuyển hướng, độ 1 2 3 4 5 6 8
Bán kính Cấp I và cấp II
20 000 1 000 8 000 6 000 4 000 2 000 1 500
đường cong Vtk ≥ 100km/h
nằm tối
thiểu, m Các cấp khác 10 000 6 000 4 000 3 000 2 000 1 000 800
6.4.3 Khi thiết kế, cần tránh các thay đổi đột ngột:
– các bán kính đường cong nằm kề nhau không lớn hơn nhau 2 lần;
– cuối các đoạn thẳng dài không được bố trí bán kính cong nằm tối thiểu;
– nên có chiều dài đoạn cong xấp xỉ bằng hoặc lớn hơn chiều dài đoạn thẳng chêm trước nó.
6.4.4 Khi đường có hai phần xe chạy chiều đi và chiều về tách biệt, nên thiết kế thành hai tuyến có
nền đường độc lập, dải phân cách mở rộng để hoà hợp địa hình, có thể thiết kế thành hai nền đường
25TCVN 4054 : 2005
riêng biệt, tiết kiệm khối lượng, công trình đẹp và ổn định hơn.
6.4.5 Trên các đường cấp cao, khuyến khích nối tiếp các đường cong nằm bằng các đường clôtôit
liên tục.
6.5 Phối hợp bình đồ và mặt cắt dọc
6.5.1 Tránh bố trí nhiều đường cong đứng trên một đoạn thẳng dài (hoặc đường cong nằm có bán
kính lớn) để tránh tuyến có nhiều chỗ khuất.
Để tuyến không quanh co, tránh bố trí nhiều đường cong nằm trên một đoạn tuyến phẳng.
6.5.2 Nên thiết kế sốđường cong nằm bằng sốđường cong đứng và nên bố trí trùng đỉnh. Khi phải bố
trí lệch, độ lệch giữa hai đỉnh đường cong (nằm và đứng) không lớn hơn 1/4 chiều dài đường cong nằm.
6.5.3 Nên thiết kếđường cong nằm dài và trùm ra phía ngoài đường cong đứng.
6.5.4 Không bố trí đường cong đứng có bán kính nhỏ nằm trong đường cong nằm để tránh tạo ra
các u lồi hay các hố lõm. Nên đảm bảo bán kính đường cong đứng lõm (Rlõm) lớn hơn bán kính
đường cong nằm (Rnằm).
6.6 Sự kết hợp với cảnh quan
6.6.1 Phải nghiên cứu kỹ các yếu tốđịa hình và thiên nhiên của khu vực để kết hợp một cách hợp
lý, không phá vỡ quy luật tự nhiên, tránh các công trình đào sâu đắp cao, tránh dùng các công trình
đặc biệt.
6.6.2 Quy định về dốc mái taluy (Bảng 24 và Bảng 25) xuất phát trên các nguyên lý cơ học của đất
đá. Taluy có thể:
– thay đổi phù hợp với dốc ngang thường gặp trên địa hình;
– có gọt tròn ởđỉnh taluy và mở rộng ở hai đầu taluy;
– các taluy thấp dưới 1 m, do không tốn nhiều khối lượng nên làm dốc 1:4 ~ 1:6 và có gọt tròn đỉnh
và chân taluy;
– taluy cao nên làm bậc thềm. Bậc thềm tạo ổn định cho taluy, làm chỗ chắn nước xói taluy và nên
trồng cây bụi.
7 Nền đường
7.1 Các yêu cầu cơ bản và các nguyên tắc thiết kế
26
TCVN 4054 : 2005
7.1.1 Phải bảo đảm nền đường ổn định, duy trì được các kích thước hình học, có đủ cường độđể
chịu được các tác động của tải trọng xe và của các yếu tố thiên nhiên trong suốt thời gian sử dụng.
Để có các giải pháp thiết kế thích hợp phải tiến hành công tác điều tra khảo sát các điều kiện địa
hình, địa chất, thủy văn (đặc biệt là sự hiện diện của các nguồn nước, các tác động gây xói lở, phá
hoại nền đường) và nghiên cứu kỹ các dữ liệu liên quan.
Phải bảo đảm việc xây dựng nền đường ít phá hoại sự cân bằng tự nhiên vốn có và không gây tác
động xấu đến môi trường, không phá hoại cảnh quan của vùng. Chú ý rằng khi môi trường bị phá
hoại, bản thân nền đường cũng bị phá hoại theo, không đảm bảo nổi sựổn định bản thân nền
đường.
7.1.2 Các nguyên tắc thiết kế
7.1.2.1 Phải đảm bảo khu vực tác dụng của nền đường (khi không có tính toán đặc biệt, khu vực
này có thể lấy tới 80 cm kể từ dưới đáy áo đường trở xuống) luôn đạt được các yêu cầu sau:
– không bị quá ẩm và không chịu ảnh hưởng các nguồn ẩm bên ngoài (nước mưa, nước ngầm,
nước bên cạnh nền đường);
– 30 cm trên cùng phải đảm bảo sức chịu tải CBR tối thiểu bằng 8 đối với đường cấp I, cấp II và
bằng 6 đối với đường các cấp khác;
– 50 cm tiếp theo phải đảm bảo sức chịu tải CBR tối thiểu bằng 5 đối với đường cấp I, cấp II và
bằng 4 với đường các cấp khác.
trong đó: CBR là chỉ số sức chịu tải xác định trong phòng thí nghiệm theo điều kiện mẫu đất ởđộ
chặt đầm nén tiêu chuẩn, theo 22 TCN 332 - 05 và được ngâm bão hòa 4 ngày đêm.
7.1.2.2 Nền đắp trên đất yếu
Áp dụng theo 22 TCN 262.
7.1.2.3 Nền đường trong vùng có địa chất phức tạp, áp dụng theo 22 TCN 171.
7.1.2.4 Nền đường vùng có động đất, áp dụng theo 22 TCN 211.
7.1.2.5 Để hạn chế tác hại xấu đến môi trường và cảnh quan, cần chú trọng các nguyên tắc:
– hạn chế phá hoại thảm thực vật. Khi có thể nên gom đất hữu cơ trong nền đào để phủ xanh lại
các hốđất mượn, các sườn taluy;
– hạn chế phá hoại cân bằng tự nhiên. tránh đào sâu, đắp cao và chú ý cân bằng khối lượng đào
đắp. Gặp địa hình hiểm trở nên so sánh nền đường với các phương án cầu cạn, hầm, nền ban
công. Chiều cao mái dốc nền đường không nên cao quá 20 m;
27
TCVN 4054 : 2005
– trên sườn dốc quá 50% nên xét phương án tách thành hai nền đường độc lập;
– nền đào và nền đắp thấp nên có phương án làm thoải (1:3 ~ 1:6) và gọt tròn để phù hợp địa hình
và an toàn giao thông;
– hạn chế các tác dụng xấu đến đời sống kinh tế và xã hội của cư dân như gây ngập lụt ruộng đất,
nhà cửa. Các vị trí và khẩu độ công trình thoát nước phải đủđể không chặn dòng lũ và gây phá
nền ở chỗ khác, tránh cản trở lưu thông nội bộ của địa phương, tôn trọng quy hoạch thoát nước
của địa phương.
7.2 Chiều rộng nền đường
Kích thước chiều rộng nền đường và chiều rộng các yếu tố của nền đường cho trong Bảng 6 và
Bảng 7 là các kích thước tối thiểu. Trường hợp thiết kế tăng thêm số làn xe, trường hợp bố trí dải
phân cách giữa có lớp phủ nhưng có bố trí trụ công trình hoặc không có lớp phủ, trường hợp có bố
trí dải phân cách bên và trường hợp phải tăng chiều rộng làn xe đạp (b) theo tính toán thì người thiết
kế phải xác định lại chiều rộng nền đường thiết kế.
7.3 Cao độ thiết kế nền đường
7.3.1 Cao độ thiết kế của nền đường là cao độở tim đường. Khi có hai nền đường độc lập sẽ có
hai cao độ thiết kế trên hai mặt cắt dọc riêng biệt.
7.3.2 Cao độ thiết kế mép nền đường ở những đoạn ven sông, đầu cầu nhỏ, cống, các đoạn qua các
cánh đồng ngập nước phải cao hơn mức nước ngập theo tần suất tính toán quy định trong Bảng 30 ít
nhất là 0,5 m. Mức nước ngập phải kể cả chiều cao nước dềnh và sóng vỗ vào mặt mái đường.
Trong trường hợp có khó khăn, đặc biệt là trường hợp đường qua vùng có nhiều dân cư và mức
nước ngập duy trì liên tục không quá 20 ngày thì việc quyết định tần suất ngập lũ tính toán nên được
cân nhắc trên quan điểm kinh tế, kỹ thuật và cả trên quan điểm tác động môi trường. Khi cần thiết có
thểđề xuất việc hạ thấp cao độ thiết kế của nền đường. Trong trường hợp như vậy, tư vấn thiết kế
có trách nhiệm đề xuất và kiểm tra sựổn định lâu dài của công trình và việc quyết định là thuộc thẩm
quyền của người có thẩm quyền quyết định đầu tư.
7.3.3 Cao độđáy áo đường phải cao hơn mực nước ngầm tính toán (hay mực nước đọng thường
xuyên) theo qui định trong Bảng 22.
Bảng 22 − Chiều cao tối thiểu tính từ mực nước ngầm tính toán
(hoặc mức nước đọng thường xuyên) tới đáy áo đường
Đơn vị tính bằng cm
| Loại đất đắp nền đường | Số ngày liên tục duy trì mức nước trong 1 năm |
28
TCVN 4054 : 2005
| Từ 20 ngày trở lên | Dưới 20 ngày | |
| Cát bụi, cát nhỏ, cát pha sét nhẹ. | 50 | 30 |
| Cát bột, cát pha sét nặng | 70 | 40 |
| Cát pha sét bụi | 120 – 80 | 50 |
| Sét pha cát bột, sét pha cát nặng, sét béo, sét nặng | 100 – 120 | 40 |
7.3.4 Cao độ mặt đường chỗ có cống tròn phải cao hơn đỉnh cống tròn ít nhất là 0,5 m. Khi chiều
dày áo đường dày hơn 0,5 m, độ chênh cao này phải đủđể thi công được chiều dày áo đường.
7.4 Đất đắp nền đường
7.4.1 Đất đắp nền đường lấy từ nền đào, từ mỏđất, từ thùng đấu. Việc lấy đất phải tuân thủ nguyên
tắc hạn chế tác động xấu đến môi trường như nêu ởđiều 7.1.2.5. Thiết kế, tạo dáng thùng đấu,
không làm xấu cảnh quan và khi có thể tận dụng được sau khi làm đường.
Đất từ các nguồn phải được thí nghiệm để phân loại , không được đắp hỗn độn mà đắp thành từng lớp.
Các lớp được đắp xen kẽ nhau nhưng khi lớp bằng đất có tính thoát nước tốt ở trên lớp đất có tính
khó thoát nước thì mặt của lớp dưới phải làm dốc ngang 2 % đến 4 % để thoát nước.
7.4.2 Không dùng các loại đất lẫn muối và lẫn thạch cao (quá 5 %), đất bùn, đất than bùn, đất phù
sa và đất mùn (quá 10 % thành phần hữu cơ) để làm nền đường.
Trong khu vực tác dụng (xem điều 7.1.2.1) không được dùng đất sét nặng có độ trương nở tự do
vượt quá 4 %.
Không nên dùng đất bụi và đá phong hoá đểđắp các phần thân nền đường trong phạm vi bị ngập
nước.
Tại chỗ sau mố cầu và sau lưng tường chắn nên chọn vật liệu đắp hạt rời có góc nội ma sát lớn.
Khi sử dụng vật liệu đắp bằng đá thải, bằng đất lẫn sỏi sạn thì kích cỡ hạt (hòn) lớn nhất cho phép là
10 cm đối với phạm vi đắp nằm trong khu vực tác dụng 80 cm kể từđáy áo đường và 15 cm đối với
phạm vi đắp phía dưới; tuy nhiên, kích cỡ hạt lớn nhất này không được vượt quá 2/3 chiều dày lớp
đất đầm nén (tuỳ thuộc công cụđầm nén sẽ sử dụng).
7.4.3 Không được dùng các loại đá đã phong hoá và đá dễ phong hoá (đá sít...) đểđắp nền đường.
7.4.4 Khi nền đường đắp bằng cát, nền đường phải được đắp bao cả hai bên mái dốc và cả phần
đỉnh nền phía trên để chống xói lở bề mặt và để tạo thuận lợi cho việc đi lại của xe, máy thi công áo
đường. Đất đắp bao hai bên mái dốc phải có chỉ số dẻo lớn hơn hoặc bằng 7; còn đất đắp bao phía
29
TCVN 4054 : 2005
trên đỉnh nền nên sử dụng cấp phối đồi. Đất đắp bao phần trên đỉnh nền không được dùng vật liệu
rời rạc để hạn chế nước mưa, nước mặt xâm nhập vào phần đắp cát.
Chiều dày đắp bao hai bên mái dốc tối thiểu là 1,0 m và bề dày đắp bao phía đỉnh nền (đáy áo
đường) tối thiểu là 0,3 m.
Khi không thoả nãn thì:
- Giảm chiều dầy lớp đất đắp còn 0,5 m (theo phương vuông góc với ta luy), đồng thời phải
thiết kế gia cố chống xói mái ta luy và có biện pháp chống thấm đối với phía trong nền đường.
- Thiết kế giải pháp thay lớp đất bao phía đỉnh nền.
7.5 Xử lý nền đất tự nhiên trước khi đắp
7.5.1 Khi nền tự nhiên có dốc ngang dưới 20 %, phải đào bỏ lớp đất hữu cơ rồi đắp trực tiếp.
Khi nền tự nhiên dốc ngang từ 20 % đến 50 % phải đào thành bậc cấp trước khi đắp nền đường.
Khi nền tự nhiên dốc ngang trên 50 % phải thiết kế công trình chống đỡ (tường chân, tường chắn,
đắp đá, cầu cạn, cầu kiểu ban công...).
7.5.2 Trong phạm vi đáy nền đắp, phải thiết kế các biện pháp thoát nước, ngăn chặn dòng chảy từ
sườn dốc phía trên tích đọng lại chân mái dốc nền đắp.
Trường hợp nền đắp qua ruộng và các khu vực có nước đọng thường xuyên phải thiết kế vét lầy,
thay đất. Khi có điều kiện nên dùng các loại vật liệu đắp rời rạc có bọc tầng lọc (như bọc vải địa kỹ
thuật) đểđắp trong phạm vi tích đọng nước thường xuyên hoặc dùng thêm vôi trộn với đất có tính
dính để xử lý thay đất.
7.5.3 Xử lý nền tự nhiên là đất yếu trước khi đắp nền đường phải tuân thủ theo 22 TCN 262.
7.5.4 Ở vùng đặc biệt như vùng cát động, vùng cacstơ, vùng có các hiện tượng địa chất phức tạp
phải có điều tra địa chất và thí nghiệm để tính toán và tìm các biện pháp cấu tạo cho nền đường ổn
định. Các biện pháp này phải thích hợp với cấp hạng của đường, với công trình trên đường và thích
hợp với địa chất vùng đặt tuyến.
7.6 Độ chặt đầm nén nền đường
7.6.1 Nền đường phải đạt độ chặt qui định trong Bảng 23. Ngoài ra phần thân nền đắp chịu tác
động của nước ngập hoặc nước ngầm đều phải đạt độ chặt tối thiểu là 0,95 bất kể nền đắp thuộc
cấp hạng đường nào. Tại chỗđắp sau mố, sau lưng tường chắn nên tăng độ chặt yêu cầu so với giá
trị quy định ở Bảng 23 thêm từ 1 % đến 2 %.
30
TCVN 4054 : 2005
Bảng 23 −Độ chặt quy định của nền đường (đầm nén tiêu chuẩn theo 22 TCN 333 - 05)
Độ sâu tính Độ chặt k
từđáy áo
Loại công trình đường
Đường ôtô Đường ôtô cấp
xuống,
từ cấp I đến cấp IV V, cấp VI
cm
Khi áo đường dày trên 60cm 30 ≥ 0,98 ≥ 0,95
Khi áo đường dày dưới 60cm 50 ≥ 0,98 ≥ 0,95
Nền
đắp Bên dưới Đất mới đắp ≥ 0,95 ≥ 0,93
chiều sâu Đất nền tự
kể trên cho đến 80 ≥ 0,93 ≥ 0,90 nhiên*)
Nền đào và nền không đào không đắp 30 ≥ 0,98 ≥ 0,95
(đất nền tự nhiên)**) 30 - 80 ≥ 0,93 ≥ 0,90
*) Trường hợp này là trường hợp nền đắp thấp, khu vực tác dụng 80 cm nói ởđiểm 1 điều 7.1.2 có
một phần nằm vào phạm vi đất nền tự nhiên. Trong trường hợp đó, phần nền đất tự nhiên nằm
trong khu vực tác dụng phải có độ chặt tối thiểu là 0,90;
**) Nếu nền tự nhiên không đạt độ chặt yêu cầu quy định ở Bảng 23 thì phải đào bỏ phần không đạt
rồi đầm nén lại đểđạt yêu cầu.
7.6.2 Trong phạm vi khu vực tác dụng, đất sau khi đầm nén phải có sức chịu tải xác định theo chỉ số
CBR đạt yêu cầu như nêu ở 7.1.2.1. Nếu đất khó đầm nén đạt yêu cầu ở Bảng 23 hoặc đầm nén rồi vẫn
không đạt chỉ số sức chịu tải CBR yêu cầu thì phải thiết kế cải thiện đất, gia cố hay thay đất đểđạt được
đồng thời các yêu cầu trên (phải thí nghiệm xác định tỷ lệ vôi, tỷ lệ cải thiện thích hợp).
7.7 Thiết kế mái đường đào
7.7.1 Độ dốc mái đường đào
Căn cứ vào điều kiện cấu tạo địa chất và độ cao mái đường có thể tham khảo Bảng 24 để chọn độ
dốc mái đường đào. Trước đó phải điều tra độ dốc các mái đường đào và các sườn dốc tự nhiên đã
ổn định lâu dài có điều kiện địa chất tương tựở trong vùng lân cận tuyến đường thiết kếđể có cơ sở
chắc chắn quyết định độ dốc mái đường đào thiết kế.
Bảng 24 −Độ dốc mái đường đào
Độ dốc mái đường đào khi chiều cao mái dốc
Loại và tình trạng đất đá
≤ 12 m > 12 m
\- Đất loại dính hoặc kém dính nhưng ở trạng
1 : 1,0 1 : 1,25
thái chặt vừa đến chặt
\- Đất rời 1 : 1,50 1 : 1,75
31TCVN 4054 : 2005
| - Đá cứng phong hoá nhẹ | 1 : 0,3 | 1 : 0,5 |
| - Đá cứng phong hoá nặng | 1 : 1,0 | 1 : 1,25 |
| - Đá loại mềm phong hoá nhẹ | 1 : 0,75 | 1 : 1,0 |
| - Đá loại mềm phong hoá nặng | 1 : 1,00 | 1 : 1,25 |
| CHÚTHÍCH: Với nền đào đất, chiều cao mái dốc không nên vượt quá 20 m. Với nền đào đá mềm, nếu mặt tầng đá dốc ra phía ngoài với góc dốc lớn hơn 25o thì mái dốc thiết kế nên lấy bằng góc dốc mặt tầng đá và chiều cao mái dốc nên hạn chế dưới 30 m. | ||
7.7.2 Khi chiều cao mái dốc cao hơn 12 m phải tiến hành phân tích, kiểm toán ổn định bằng các
phương pháp thích hợp tương ứng với trạng thái bất lợi nhất (đất, đá phong hoá bão hoà nước). Với
mái dốc bằng vật liệu rời rạc, ít dính thì nên áp dụng phương pháp mặt trượt phẳng; với đất dính kết
thì nên dùng phương pháp mặt trượt tròn, hệ sốổn định nhỏ nhất phải bằng hoặc lớn hơn 1,25.
Đối với mái dốc bằng đá, phải có phân tích so sánh với độ dốc của các mái dốc ổn định (mái dốc nền
đường, công trình hoặc mái dốc tự nhiên) đã tồn tại ở trong khu vực lân cận.
7.7.3 Khi mái dốc qua các tầng, lớp đất đá khác nhau thì phải thiết kế có độ dốc khác nhau tương ứng,
tạo thành mái dốc đào kiểu mặt gẫy hoặc tại chỗ thay đổi độ dốc bố trí thêm một bậc thềm rộng 1 m ÷ 3,0
m có độ dốc 5 % đến 10 % nghiêng về phía trong rãnh; trên bậc thềm phải xây rãnh thoát nước có tiết
diện chữ nhật, tam giác đảm bảo đủ thoát nước từ tầng taluy phía trên.
Khi mái dốc đào không có các tầng lớp đất, đá khác nhau nhưng chiều cao lớn thì cũng nên thiết kế
bậc thềm như trên với khoảng chiều cao giữa các bậc thềm từ 6 m đến 12m.
7.7.4 Khi mái dốc có cấu tạo dễ bị lở, rơi thì giữa mép ngoài của rãnh biên tới chân mái dốc nên có
một bậc thềm rộng tối thiểu 1,0 m. Khi đã có tường phòng hộ, hoặc khi mái dốc thấp hơn 12 m thì
không cần bố trí bậc thềm này.
7.7.5 Mái dốc nền đào phải có biện pháp gia cố chống xói lở bề mặt, chống đất đá phong hoá sạt lở
cục bộ (trồng cỏ, trồng cây bụi, bọc mặt neo các ô dàn bê tông ...) và khi cần phải xây tường chắn,
tường bó chân mái dốc để tăng cường mức độổn định của toàn mái dốc.
7.7.6 Phải thiết kế quy hoạch đổđất thừa từ nền đào, không được tuỳ tiện đổđất xuống sườn dốc
phía dưới gây mất ổn định sườn dốc tự nhiên, không được đổ xuống ruộng, vườn, sông suối phía
dưới. Chỗđổđất được san gạt thành bãi, trồng cây cỏ phòng hộ và có biện pháp thoát nước thích
hợp.
7.8 Thiết kế mái đường đắp
32
TCVN 4054 : 2005
7.8.1 Tuỳ theo độ cao của mái đắp và loại vật liệu đắp, độ dốc mái đắp được qui định trong Bảng 25.
Bảng 25 −Độ dốc mái đường đắp
| Loại đất đá | Độ dốc mái đường đắp khi chiều cao mái dốc | |
| < 6 m | từ 6 đến 12 m | |
| Các loại đá phong hoá nhẹ | 1 : 1 ÷ 1: 1,3 | 1 : 1,3 ÷ 1,5 |
| Đá khó phong hoá cỡ lớn hơn 25cm xếp khan*) Đá dăm, đá sỏi, sạn, cát lẫn sỏi sạn, xỉ quặng. Cát to và cát vừa, đất sét và cát pha, đá dễ phong hoá Đất bụi, cát nhỏ | 1 : 0,75 1 : 1,3 1 : 1,5 1 : 1,75 ÷ 2 | 1 : 1,0 1 : 1,3 ÷ 1,5 1 : 1,75 1 : 1,75 ÷ 2 |
| *) Xem thêm điều 7.8.2. | ||
7.8.2 Nền đắp có mái dốc bằng đá thì đá có kích cỡ lớn hơn 25 cm và xếp khan (có chêm chèn)
trong phạm vi chiều dày 1,0 m ÷ 2,0 m với độ dốc như ở Bảng 25; theo độ dốc có thể xếp khan kiểu
giật cấp (không cần tạo mái dốc có độ dốc đều). Phía trong phạm vi xếp khan có thểđắp đá bằng
cách: đổđá cỡ lớn thành lớp, rồi rải thêm các đá thải cỡ nhỏ lên trên và dùng lu rung loại nặng, lu
chặt cho đến khi đá trên mặt lớp ổn định. Cần tổ chức rải thửđể quyết định chiều dày lớp đá rải,
lượng đá chèn và số lần lu cần thiết. Kết quả rải thử là căn cứđể kiểm tra, nghiệm thu (kể cảđộ
chặt) của nền đắp đá.
7.8.3 Trường hợp nền đắp đất (cát) qua vùng ngập nước thì phải áp dụng độ dốc mái dốc đắp bằng
1:2 ÷ 1:3 đối với phạm vi nền đường dưới mức nước ngập thông thường và bằng 1:1,75 ÷ 1:2,0 đối với
phạm vi nền đường dưới mức nước thiết kế.
7.8.4 Khi mái dốc nền đắp đất tương đối cao thì cứ 8 m đến 10 m cao phải tạo một bậc thềm rộng
từ 1,0 m đến 3,0 m; trên bậc thềm có cấu tạo dốc ngang và rãnh xây như qui định ở 7.7.3. Ngoài ra
mái dốc cao nên được gia cố bề mặt bằng đá xây hoặc các tấm bê tông đúc sẵn.
7.8.5 Trường hợp chiều cao mái dốc đắp lớn hơn 12,0 m phải kiểm toán ổn định như đã qui định ởđiều
7.7.2. Khi kiểm toán ổn định nền đường ngập nước phải xét đến áp lực thủy động do gradien thủy lực gây
nên. Chiều cao mái dốc đắp đất không nên quá 16,0 m và đắp đá không nên quá 20,0 m.
7.8.6 Trường hợp đắp cao và đắp trên sườn dốc, nếu kết quả kiểm toán ổn định không bảo đảm thì
phải thiết kế các giải pháp chống đỡđể tăng độổn định (kè chân, kè vai), bằng đá xếp khan, xây
vữa, hoặc bê tông xi măng.
7.8.7 Mặt mái dốc nền đắp phải được gia cố bằng các biện pháp thích hợp với điều kiện thủy văn và
khí hậu tại chỗđể chống xói lở do tác động của mưa, của dòng chảy, của sóng và của sự thay đổi
mức nước ngập.
33
TCVN 4054 : 2005
7.8.9 Các chỗ lấy đất đểđắp nền đường phải được quy hoạch trước và được sự chấp nhận của địa
phương theo nguyên tắc sau:
– tận dụng các chỗ hoang hoá, đất có chất lượng và điều kiện khai thác thích hợp;
– không ảnh hưởng môi trường, tiết kiệm đất đai;
– kết hợp việc khai thác đất với nông, ngư nghiệp (tạo nơi chứa nước, nuôi trồng thủy sản...).
8 Áo đường và kết cấu lề gia cố
8.1 Quy định chung
Trên tất cả các làn xe dành cho xe ô tô và xe thô sơ, các làn chuyển tốc, các làn phụ leo dốc, phần lề
gia cố, dải an toàn và mặt các bãi dịch vụ của đường các cấp đều phải có kết cấu áo đường.
Phải căn cứ vào lượng giao thông và thành phần dòng xe, cấp hạng đường, tính chất sử dụng của công
trình, căn cứ vào vật liệu và điều kiện tự nhiên, căn cứ vào các tiêu chuẩn hiện hành mà thiết kế áo
đường cho hợp cách. Yêu cầu áo đường phải có đủ cường độ, ít thấm nước và duy trì được cường độ
trong suốt thời gian tính toán để chịu đựng được tác động phá hoại của xe cộ và của các yếu tố thời tiết,
khí hậu, đồng thời phải có đủ các tính chất bề mặt (độ nhám, độ bằng phẳng, dễ thoát nước và ít bụi) để
bảo đảm giao thông an toàn, êm thuận, kinh tế và góp phần bảo vệ môi trường.
8.2 Tải trọng tính toán tiêu chuẩn
Tải trọng tính toán tiêu chuẩn theo quy định ở 22 TCN 211 đối với kết cấu áo đường mềm và
22 TCN 223 đối với kết cấu áo đường cứng.
8.3 Thiết kế kết cấu áo đường
8.3.1 Kết cấu áo đường đường ô tô có thể gồm tầng mặt (một hoặc hai ba lớp), tầng móng (lớp
móng trên, lớp móng dưới). Kết cấu áo đường có thểđặt trên lớp đáy móng hoặc đặt trực tiếp trên
phần nền đất trên cùng của nền đường (xem 8.3.7). Tuỳ loại mặt đường (cứng hoặc mềm), tuỳ lưu
lượng xe thiết kế và tùy cấp hạng đường, kết cấu áo đường có thểđược thiết kếđủ các tầng, lớp nói
trên nhưng cũng có thể gồm một hay hai lớp đảm nhiệm nhiều chức năng.
8.3.2 Chọn loại và bố trí các lớp tầng mặt
Chọn loại tầng mặt áo đường theo qui định trong Bảng 26.
Bảng 26 − Chọn loại tầng mặt
Số xe tiêu chuẩn
Cấp thiết Thời hạn
Loại tích luỹ trong thời
kế của Vật liệu và cấu tạo tầng mặt tính toán
tầng mặt hạn tính toán (xe
đường (mặt)
tiêu chuẩn/làn)
Cấp I, II, Cấp cao A1 - Bê tông xi măng không cốt thép hoặc ≥ 20 năm > 4.106
34 TCVN 4054 : 2005
cấp III cốt thép liên tục (1 lớp);
và cấp - Bê tông nhựa chặt hạt mịn, hạt vừa
IV làm lớp mặt trên; hạt vừa, hạt thô ≥ 10 năm
(chặt hoặc hở) làm lớp mặt dưới
\- Bê tông nhựa nguội, trên có láng 8 > 2.106
nhựa
Cấp III, - Thấm nhập nhựa Cấp cao A2 5 ~ 8 > 1.106
IV,V - Láng nhựa (cấp phối đá dăm, đá
dăm tiêu chuẩn, đất đá gia cố trên có
láng nhựa) 4 ~ 7 > 0,1.106
\- Cấp phối đá dăm, đá dăm macadam,
Cấp IV, hoặc cấp phối thiên nhiên trên có lớp Cấp thấp B1 3 ÷ 4 < 0,1.106 V, VI bảo vệ rời rạc (cát) hoặc có lớp hao
mòn cấp phối hạt nhỏ
\- Đất cải thiện hạt
Cấp V,VI Cấp thấp B2 - Đất, đá tại chỗ, phế liệu công nghiệp 2 ÷ 3 < 0,1.106
gia cố (trên có lớp hao mòn, bảo vệ)
CHÚ THÍCH:
1) Các thuật ngữ về loại tầng mặt, về vật liệu, về lớp hao mòn, lớp bảo vệ sử dụng trong bảng này là thống nhất
với các thuật ngữđã sử dụng trong “22 TCN-211”, “22TCN 223”.
2) Trị số số xe tích luỹ (xe tiêu chuẩn/làn) chỉđể tham khảo.
3) Khi quyết định chọn lớp mặt trên cùng cần chú ý đến các yêu cầu nêu ởđiều 8.1.
8.3.3 Để hạn chế hiện tượng nứt phản ánh, nếu kết cấu là mặt đường nhựa có sử dụng lớp móng
trên (hoặc lớp mặt dưới) bằng vật liệu đất, đá gia cố chất liên kết vô cơ thì tổng chiều dày tối thiểu
lớp mặt đường nhựa phía trên (bê tông nhựa, thấm nhập nhựa, láng nhựa) nên thiết kế như chỉ dẫn
Bảng 27 tuỳ theo cấp hạng đường.
Bảng 27 −Tổng chiều dày tối thiểu các lớp mặt đường nhựa nên bố trí ở trên móng đất đá
gia cố chất liên kết vô cơ
Cấp thiết kế của đường I, II III, IV IV V, VI
Tổng chiều dày các lớp
mặt đường có nhựa 12 ÷ 18 7 ÷ 12 3 ÷ 6 1 ÷ 4
(cm)
Vật liệu mặt đường Bê tông Thấm nhập hoặc láng Láng nhựa một
Bê tông nhựa
nhựa nhựa nhựa nhiều lớp hoặc nhiều lớp
8.3.4 Chọn vật liệu tầng móng cho kết cấu áo đường cấp cao A1. Nên sử dụng đất, đá, cát gia cố
chất liên kết (vô cơ hoặc hữu cơ) làm lớp móng trên hoặc dưới. Đối với mặt đường bê tông xi măng
không cốt thép phải bố trí móng bằng vật liệu đất, cát, đá gia cố chất liên kết vô cơ (xi măng, vôi) dày
tối thiểu 15 cm.
Đối với kết cấu mặt đường bê tông nhựa còn có thể sử dụng cấp phối đá dăm, hoặc bê tông nhựa
35TCVN 4054 : 2005
rỗng làm lớp móng trên; cấp phối đá dăm loại II theo 22 TCN 334 - 05, đá dăm macadam hoặc cấp
phối thiên nhiên làm lớp móng dưới.
8.3.5 Chọn vật liệu tầng móng cho các loại mặt đường khác:
Có thể sử dụng đất, đá cát gia cố, cấp phối đá dăm, đá dăm macađam, cấp phối thiên nhiên làm các
lớp móng cho mặt đường cấp cao A2 và cấp thấp.
8.3.6 Chiều rộng tầng móng nên rộng hơn bề rộng tầng mặt mỗi bên 20 cm.
8.3.7 Lớp đáy móng (lớp đáy áo đường)
Lớp đáy móng có các chức năng sau:
– tạo được một lòng đường chịu lực đồng nhất, sức chịu tải tốt;
– ngăn chặn ẩm thấm từ trên xuống nền đất và từ dưới lên móng áo đường;
– tạo "hiệu ứng đe" để bảo đảm chất lượng đầm nén các lớp móng phía trên;
– tạo điều kiện cho xe máy đi lại trong quá trình thi công áo đường không gây hư hại nền đất phía
dưới (ngay cả khi thời tiết xấu).
Lớp đáy móng cấu tạo bằng đất hoặc vật liệu thích hợp đểđạt được các yêu cầu sau:
– độ chặt đầm nén cao k = 1,00 ÷ 1,02 (đầm nén tiêu chuẩn);
- hoặc chỉ số CBR ≥ 10 (tùy theo loại đất);
– môđun đàn hồi E ≥ 50 MPa (500 daN/cm
– bề dày tối thiểu là 30 cm.
Cần bố trí lớp đáy móng thay thế cho 30 cm phần đất trên cùng của nền đường đường cấp I đường
cấp II và đường cấp III có 4 làn xe trở lên, nếu bản thân phần đất trên cùng của nền đường không
đạt các yêu cầu nói trên. Nên thiết kế lớp đáy móng khi nền đắp bằng cát, bằng đất sét trương nở và
khi đường qua vùng mưa nhiều hoặc chịu tác động của nhiều nguồn ẩm khác nhau.
Vật liệu làm lớp đáy móng có thể bằng đất có cấp phối tốt (không được bằng cát các loại), cấp phối
thiên nhiên, đất gia cố vôi (xi măng) tỷ lệ thấp.
Chiều rộng lớp đáy móng nên rộng hơn chiều rộng tầng móng mỗi bên là 15 cm.
8.3.8 Trong mọi trường hợp, đối với tất cả các cấp mặt đường đều nên tận dụng vật liệu tại chỗ
(bao gồm cả các phế thải công nghiệp) để làm lớp móng dưới và lớp đáy móng với điều kiện có
nghiên cứu thử nghiệm trước và được cấp có thẩm quyền xét duyệt.
8.3.9 Thiết kế chiều dày các lớp trong kết cấu áo đường cần phải chú ý đến điều kiện thi công và
chiều dày lớp tối thiểu đối với mỗi loại vật liệu.
36
TCVN 4054 : 2005
Chiều dày tối thiểu được xác định bằng 1,5 lần cỡ hạt cốt liệu lớn nhất có mặt trong lớp vật liệu.
Chiều đầy đầm nén có hiệu quảđối với bê tông nhựa thường không nên quá 8 cm đến 10 cm, các
loại vật liệu khác có gia cố không quá 15 cm và không gia cố không quá 18 cm.
8.3.10 Phải thiết kế tưới lớp dính bám giữa các lớp bê tông nhựa với bê tông nhựa và bê tông nhựa
với các loại mặt đường nhựa khác trong trường hợp các lớp nói trên không thi công liền nhau về thời
gian và trong trường hợp rải bê tông nhựa trên các lớp mặt đường nhựa cũ.
8.3.11 Phải thiết kế tưới lớp nhựa thấm bám khi bố trí các lớp mặt đường nhựa trên móng đất, đá
gia cố và móng cấp phối đá dăm, cấp phối thiên nhiên, đá dăm macađam.
8.3.12 Phải thiết kế một lớp láng nhựa trên móng cấp phối đá dăm hoặc móng bằng vật liệu rời rạc
khác để chống thấm nước xuống nền và tránh sự phá hoại của xe thi công đi lại trong trường hợp
làm móng trước để một thời gian mới thi công tiếp các lớp ở trên.
8.4 Tính toán thiết kế áo đường
Cấu tạo, tính toán và thiết kế áo đường cho đường ô tô phải theo đúng các qui định trong các tiêu
chuẩn thiết kế áo đường mềm và tiêu chuẩn thiết kế áo đường cứng hiện hành.
Khi các phương pháp khác có đủ cơ sở và có đủ tham số, có thể dùng để tham khảo và hiệu chỉnh. Cần
đưa ra một số phương án kết cấu áo đường tuỳ theo điều kiện và giá thành vật liệu để so sánh kinh tế, kỹ
thuật. Khi đường có chức năng quan trọng nhưng lượng xe các năm đầu còn ít thì cần xem xét phương
án phân kỳđầu tư các lớp kết cấu áo đường (trên cơ sở kết cấu thiết kế dài hạn).
Dốc ngang của áo đường lấy tuỳ theo loại vật liệu làm tầng mặt, theo quy định trong Bảng 9 và
không được nhỏ hơn 1,5 %.
Tại các chỗ nối siêu cao và tại các nút giao thông những chố tiếp nối không tránh được dốc nhỏ hơn
1,5 % thì phải thu ngắn tối đa các đoạn đó lại.
8.5 Độ nhám
8.5.1 Lớp mặt đường trên cùng khi cần thiết phải có thêm lớp mặt tạo nhám có cấu trúc vĩ mô thích
hợp để bảo đảm chiều sâu rắc cát trung bình Htb (mm) đạt tiêu chuẩn quy định tuỳ theo tốc độ tính
toán thiết kế và mức độ nguy hiểm của đoạn đường thiết kế như ở Bảng 28.
Bảng 28 − Yêu cầu vềđộ nhám mặt đường
(theo 22TCN 278)
Tốc độ thiết kế, Vtk, km/h Chiều sâu rắc cát Đặc trưng độ
hoặc mức độ nguy hiểm trung bình Htb mm nhám bề mặt
37TCVN 4054 : 2005
< 60 0,25 ≤ Htb < 0,35 nhẵn
60 ≤ V < 80 0,35 ≤ Htb < 0,45 nhẵn
80 ≤ V ≤ 120 0,45 ≤ Htb < 0,80 trung bình
Đường qua địa hình khó khăn nguy hiểm (đường
vòng quanh co, đường cong bán kính dưới 150 m
0,80 ≤ Htb ≤ 1,20 thô mà không hạn chế tốc độ, đoạn có dốc dọc > 5%,
chiều dài dốc > 100 m...)
8.5.2 Khi thiết kế lớp mặt trên của áo đường có thể áp dụng các cách đánh giá độ nhám theo hệ số
bám như dùng các xe chuyên dụng hãm phanh tức thời hoặc phương pháp dùng thiết bị con lắc…
8.5.3 Các đoạn đường không đạt tiêu chuẩn độ nhám thì phải thiết kếđặt biển báo hiệu trơn trượt
và biển hạn chế tốc độ xe chạy.
8.6 Độ bằng phẳng
8.6.1 Phải bảo đảm độ bằng phẳng của mặt đường thông qua chỉ sốđộ gồ ghề quốc tế IRI (mm/km)
theo qui định ở Bảng 29.
Bảng 29 − Yêu cầu vềđộ bằng phẳng của mặt đường theo chỉ số IRI
(theo 22TCN-277)
Chỉ số IRI yêu cầu, m/km
Tốc độ thiết kế thiết kế, Vtk, km/h
Đường xây dựng mới Đường cải tạo, nâng cấp
120 và 100 ≤ 2,0 ≤ 2,5
80 ≤ 2,2 ≤ 2,8
60 ≤ 2,5 ≤ 3,0
Từ 40 đến 20 (mặt đường nhựa) ≤ 4,0 ≤ 5,0
Từ 40 đến 20 (mặt đường cấp thấp) ≤ 6,0 ≤ 8,0
8.6.2 Độ bằng phẳng cũng được đánh giá bằng thước dài 3,0m theo 22 TCN 16
Đối với mặt đường cấp cao A1 (bê tông nhựa, bê tông xi măng) 70 % số khe hở phải dưới 3 mm và
30 % số khe hở còn lại phải dưới 5 mm. Đối với mặt đường cấp cao A2 (xem Bảng 26) tất cả các khe hở
phải dưới 5 mm và đối với các mặt đường cấp thấp B1, B2 tất cả các khe hở phải dưới 10 mm.
8.7 Mặt đường trên cầu
8.7.1 Mặt đường trên cầu và cầu cạn phải có thiết kế riêng và nên có cùng loại lớp mặt với các
đoạn đường liền kề.
38TCVN 4054 : 2005
8.7.2 Phải có biện pháp thiết kế bảo đảm xe cộ ra vào cầu êm thuận, an toàn, đặc biệt là tại các chỗ
tiếp giáp giữa đường và cầu.
8.8 Kết cấu áo đường của lề gia cố
8.8.1 Trường hợp giữa phần xe chạy dành cho cơ giới và lề gia cố không có dải phân cách bên
hoặc có dải phân cách bên chỉ bằng hai vạch kẻ (xem thêm ở 4.5.2), tức là trường hợp xe cơ giới
vẫn có thểđi lấn ra hoặc dừng đỗ trên phần lề gia cố thường xuyên thì nếu sử dụng kết cấu áo lề
mềm, kết cấu áo lề gia cố phải được tính toán thiết kế theo tiêu chuẩn mặt đường hiện hành với các
yêu cầu sau:
– chịu đựng được lưu lượng xe chạy tính toán (xe tiêu chuẩn/làn/ngày đêm) từ 35 % đến 50 % lưu
lượng xe chạy tính toán của làn xe cơ giới kề liền;
– lớp mặt trên cùng của lề gia cố phải cùng loại với lớp mặt trên cùng của làn xe cơ giới liền kề;
– kết cấu gia cố cần được xem xét để khi cải tạo mở rộng mặt đường và nâng cấp đường vẫn tận
dụng được đến mức tối đa kết cấu đã xây dựng;
– đảm bảo trị số môđun đàn hồi yêu cầu tối thiểu theo 22 TCN 211;
– kiểm toán điều kiện chịu kéo - uốn và điều kiện trượt với bánh xe nặng nhất có thểđỗ trên lề gia
cố (khi kiểm toán không xét đến hệ số xung kích và hệ số trùng phục);
– trong điều kiện kinh tế cho phép, kết cấu lề gia cố nên làm như kết cấu áo đường.
8.8.2 Trường hợp giữa phần xe chạy dành cho xe cơ giới và lề gia cố của đường cấp I và cấp II có
bố trí dải phân cách bên để ngăn chặn xe cơ giới đi lấn ra hoặc đỗở lề (dải phân cách bên buộc
phải cao hơn mặt đường từ 30 cm đến 80 cm, xem điều 4.5.2) thì loại áo lềđường và trị số môđun
đàn hồi tối thiểu có thể áp dụng theo 22 TCN 211 nhưng giảm đi một cấp, (ví dụđường cấp I lề có
thể áp dụng loại áo đường cấp A1 và cả cấp A2 với trị số môđun đàn hồi yêu cầu tối thiểu chỉ tương
đương với đường cấp II.
8.8.3 Trường hợp phần xe chạy dành cho xe cơ giới bằng mặt đường cứng (bê tông xi măng) và
không có dải phân cách bên ngăn được xe cơ giới đi lấn ra hoặc đỗở lề thì kết cấu áo lề gia cố cũng
phải bằng bê tông xi măng nhưng bề dày tối thiểu tấm bê tông xi măng áo lề là 18 cm. Tấm bê tông
xi măng áo lề cũng được thiết kế liên kết ở các khe dọc (tiếp giáp với tấm bê tông xi măng của làn xe
cơ giới liền kề) và ở các khe ngang. Lớp móng cũng bằng vật liệu móng của phần xe chạy chính và
rộng thêm so với bề rộng lề gia cố ra phía ngoài ít nhất là 10 cm.
8.8.4 Trường hợp đường cấp I, cấp II, cấp III có phần xe chạy dành cho cơ giới là mặt đường bê
tông xi măng nhưng có dải phân cách bên ngăn được xe cơ giới không đi ra lề và không đỗở lề thì lề
gia cố có thể áp dụng kết cấu cứng hoặc mềm. Trong trường hợp này, nếu áp dụng lề cứng thì chiều
39
TCVN 4054 : 2005
dày tấm bê tông xi măng tối thiểu phải là 12 cm với móng bằng một lớp vật liệu thông thường (mềm
hoặc nửa cứng). Nếu áp dụng lề mềm thì tuân thủ các quy định ởđiều 8.8.2.
8.9 Áo đường của đường bên
Tuỳ theo lưu lượng xe dự báo, tuỳ theo môi trường kinh tế, xã hội dọc hai bên đường (phân bố dân
cư) và tuỳ theo điều kiện về chếđộ thuỷ nhiệt, việc thiết kế kết cấu áo đường cho các đường bên
vẫn phải tuân theo chỉ dẫn ở quy trình thiết kế áo đường mềm và quy trình thiết kế áo đường cứng
hiện hành (không phụ thuộc vào tiêu chuẩn hình học của đường bên đề cập ở 4.6.5).
9 Thiết kế hệ thống các công trình thoát nước
9.1 Quy hoạch hệ thống các công trình thoát nước
Trước hết tiến hành quy hoạch tổng thể hệ thống thoát nước hoàn chỉnh bao gồm các loại công trình
thoát nước như rãnh đỉnh, rãnh biên, rãnh tập trung nước, cầu, cống, rãnh thoát nước ngầm, thùng
đấu, bể bốc hơi, v.v... các công trình này phải phối hợp chặt chẽ với nhau. Vị trí, kích thước, kết cấu
của các công trình thoát nước hợp lý và phù hợp quy hoạch thoát nước chung của khu vực, đảm bảo
hiệu quả sử dụng cao và giá thành hạ.
Việc bố trí các mương rãnh thoát nước nền đường phải đảm bảo tập trung thu đón nước không để
nước tự do chảy về nền đường, phải kết hợp với việc bố trí cầu cống thoát nước qua đường, xác
định hướng thoát nước của các mương rãnh về cầu cống hoặc sông suối, có các biện pháp nối tiếp
giữa các rãnh thoát nước với cầu cống hay sông suối. Ngược lại khi bố trí cầu cống phải xét tới yêu
cầu thoát nước nhanh từ các mương rãnh.
Việc bố trí các công trình thoát nước trên đường phải xét tới yêu cầu tưới tiêu. Đồng thời tính đến
việc thoát nước lũ sau khi xây dựng đường.
9.2 Thoát nước mặt đường và lềđường
9.2.1 Trên các đoạn thẳng và đoạn cong có bán kính không yêu cầu làm siêu cao (Bảng 11) mặt cắt
ngang đường được thiết kế theo kiểu mặt cắt ngang hai mái có độ dốc ngang như quy định ởđiều 4.9.
Trên các đoạn cong có bán kính quy định trong Bảng 13 phải làm siêu cao, thì độ dốc siêu cao phải đảm
bảo như quy định trong Bảng 11 và nên bố trí trên đoạn đường có dốc dọc tối thiểu là 1 % đểđảm bảo
thoát nước nền, mặt đường.
9.2.2 Đối với đường cấp I và cấp II có bố trí dải phân cách giữa thì tại các đoạn cong có siêu cao phải
thiết kế thu nước mưa ở cạnh dải phân cách. Nếu dải phân cách là loại không có lớp phủ, dạng lõm thì bố
trí rãnh thoát nước (loại hở hoặc có nắp) ở chỗ lõm nhất của dải phân cách (rãnh chỉ cần rộng 20 cm - 30
cm, sâu 20 cm - 30 cm). Nếu dải phân cách là loại có lớp phủ và có bó vỉa cao hơn mặt đường thì sát
40
TCVN 4054 : 2005
bờ vỉa phải bố trí giếng thu và ống dẫn nước đường kính 20 cm ÷ 40 cm để dẫn nước đến các công
trình thoát nước ra khỏi phạm vi nền đường, độ dốc của đường ống thoát nước tối thiểu là 0,3 %. Tại
chỗống dọc nối tiếp với cống thoát nước ngang, bố trí giếng nối tiếp (giếng thăm).
9.2.3 Trường hợp dải phân cách không có lớp phủ, dạng lồi có bó vỉa thì trên đoạn thẳng hoặc đoạn
cong đều phải bố trí thu nước thấm qua đất ở dải phân cách và dẫn nước thoát ra ngoài phạm vi nền
đường. Có thể bố trí lớp vật liệu thấm nước dưới cao độđáy áo đường đặt ở giữa dải phân cách và
đặt ống thoát nước có đường kính 6 cm đến 8 cm xung quanh bọc vải lọc.
9.2.4 Trên các đường cấp I và cấp II có nhiều làn xe, lượng nước mưa trên phần xe chạy lớn thì ở
những đoạn đường đắp cao, mái taluy đường phải được gia cố chống xói hoặc có thể thiết kế bờ chắn
bằng bê tông hoặc đá xây có chiều cao 8 cm đến 12 cm dọc theo mép ngoài của phần lề gia cốđể ngăn
chặn không cho nước chảy trực tiếp xuống taluy đường; nước mưa từ mặt đường sẽ chảy dọc theo bờ
chắn và tập trung về dốc nước đặt trên taluy đường để thoát ra khỏi phạm vi nền đường.
9.3 Rãnh biên (rãnh dọc)
9.3.1 Rãnh biên được xây dựng để thoát nước mưa từ mặt đường, lềđường, taluy nền đường đào
và diện tích khu vực hai bên dành cho đường ở các đoạn nền đường đào, nửa đào nửa đắp, nền
đường đắp thấp hơn 0,60 m.
9.3.2 Kích thước của rãnh biên trong điều kiện bình thường được thiết kế theo cấu tạo định hình mà
không yêu cầu tính toán thuỷ lực. Chỉ trường hợp nếu rãnh biên không những chỉ thoát nước bề mặt
đường, lềđường và diện tích dải đất dành cho đường mà còn để thoát nước lưu vực hai bên đường
thì kích thước rãnh biên được tính toán theo công thức thuỷ lực, nhưng chiều sâu rãnh không được
quá 0,80 m.
Tiết diện của rãnh có thể là hình thang, hình tam giác, hình chữ nhật, nửa hình tròn. Phổ biến dùng
rãnh tiết diện hình thang có chiều rộng đáy rãnh 0,40 m, chiều sâu tính từ mặt đất tự nhiên tối thiểu
là 0,30 m, taluy rãnh nền đường đào lấy bằng độ dốc taluy đường đào theo cấu tạo địa chất, taluy
rãnh nền đường đắp là 1:1,5 ÷ 3. Có thể dùng rãnh có tiết diện hình tam giác có chiều sâu 0,30 m,
mái dốc phía phần xe chạy 1 : 3 và phía đối xứng 1 : 1,5 đối với nền đường đắp và 1 : m theo mái
dốc m của nền đường đào; ở những nơi địa chất là đá có thể dùng tiết diện hình chữ nhật hay tam
giác.
9.3.3 Để tránh lòng rãnh không bịứđọng bùn cát, độ dốc lòng rãnh không được nhỏ hơn 0,5 %,
trong trường hợp đặc biệt, cho phép lấy bằng 0,3 %.
9.3.4 Khi quy hoạch hệ thống thoát nước mặt chú ý không để thoát nước từ rãnh nền đường đắp
chảy về nền đường đào, trừ trường hợp chiều dài nền đường đào ngắn hơn 100 m, không cho nước
41
TCVN 4054 : 2005
chảy từ các rãnh đỉnh, rãnh dẫn nước, v.v.. chảy về rãnh dọc và phải luôn luôn tìm cách tháo nước
rãnh dọc về chỗ trũng, ra sông suối gần đường hoặc cho thoát qua đường nhờ các công trình thoát
nước ngang đường. Đối với rãnh tiết diện hình thang cứ cách tối đa 500 m và tiết diện tam giác cách
250 m phải bố trí cống cấu tạo có đường kính cống 0,75 m để thoát nước từ rãnh biên về sườn núi
bên đường. Đối với các cống cấu tạo không yêu cầu tính toán thuỷ lực.
9.3.5 Nơi nước thoát từ rãnh biên nền đường đắp phải cách xa nền đường đắp. Nếu bên cạnh nền
đường đắp có thùng đấu thì rãnh dọc của nền đường đào được thiết kế hướng dần tới thùng đấu.
Nếu không bố trí thùng đấu thì rãnh dọc nền đường đào bố trí song song với tim đường cho tới vị trí
nền đường đắp có chiều cao nền đắp lớn hơn 0,50 m thì bắt đầu thiết kế rãnh tách xa dần khỏi nền
đường cho tới khi chiều sâu rãnh bằng không.
9.3.6 Đối với vùng canh tác nông nghiệp, nếu kết hợp sử dụng rãnh làm kênh tưới tiêu thì tăng kích
thước của rãnh dọc và có biện pháp đảm bảo nền đường không bị sụt lở và xói lở.
9.3.7 Qua các khu dân cư, rãnh biên nên thiết kế loại rãnh xây đá hoặc bê tông và có lát các tấm
đan che kín, có bố trí hệ thống giếng thu nước mưa.
9.3.8 Rãnh biên trong hầm nên thiết kế có kích thước lớn hơn thông thường để tăng khả năng
thoát nước và sử dụng loại rãnh xây đá hoặc bằng bê tông.
9.3.9 Ở những đoạn độ dốc của rãnh lớn hơn trị sốđộ dốc gây xói đất lòng rãnh phải căn cứ vào
tốc độ nước chảy để thiết kế gia cố rãnh thích hợp (lát đá, xây đá, xây bê tông). Trong điều kiện cho
phép nên gia cố lòng rãnh bằng lát đá khan hoặc xây đá không phụ thuộc vào độ dốc của rãnh để
đảm bảo khả năng thoát nước của rãnh và giảm nhẹ công tác duy tu, bảo dưỡng rãnh.
9.4 Rãnh đỉnh
9.4.1 Khi diện tích lưu vực sườn núi đổ vềđường lớn hoặc khi chiều cao taluy đào ≥ 12 m thì phải
bố trí rãnh đỉnh đểđón nước chảy về phía đường và dẫn nước về công trình thoát nước, về sông
suối hay chỗ trũng cạnh đường, không cho phép nước đổ trực tiếp xuống rãnh biên.
9.4.2 Rãnh đỉnh phải có quy hoạch hợp lý về hướng tuyến, độ dốc dọc và mặt cắt thoát nước. Rãnh
đỉnh thiết kế với tiết diện hình thang, chiều rộng đáy rãnh tối thiểu là 0,50 m, bờ rãnh có taluy 1 : 1.5,
chiều sâu rãnh xác định theo tính toán thuỷ lực và đảm bảo mực nước tính toán trong rãnh cách mép
rãnh ít nhất 20 cm nhưng không nên sâu quá 1,50 m.
9.4.3 Khi rãnh đỉnh có chiều dài đáng kể thì cần chia rãnh thành các đoạn ngắn. Lưu lượng nước
chảy tính toán của mỗi đoạn lấy bằng lưu lượng nước chảy qua mặt cắt cuối cùng của mỗi đoạn, tức
lưu lượng từ phần lưu vực chảy trực tiếp vềđoạn rãnh tính toán cộng với tất cả các lưu lượng nước
42
TCVN 4054 : 2005
chảy từ lưu vực ở các đoạn rãnh từ phía trên chảy về.
9.4.4 Độ dốc của rãnh đỉnh thường chọn theo điều kiện địa hình để tốc độ nước chảy không gây xói
lòng rãnh. Trường hợp do điều kiện địa hình bắt buộc phải thiết kế rãnh đỉnh cốđộ dốc lớn thì phải
có biện pháp gia cố lòng rãnh thích hợp, tốt nhất là gia cố bằng đá hộc xây hay bằng tấm bê tông
hoặc thiết kế rãnh có dạng dốc nước hay bậc nước. Để tránh ứđọng bùn cát trong rãnh, độ dốc của
0/00 ÷ 5
0/00.
rãnh không được nhỏ hơn 3
9.4.5 Ở những nơi địa hình sườn núi dốc, diện tích lưu vực lớn, địa chất dễ sụt lở thì có thể làm hai
hoặc nhiều rãnh đỉnh. Ngược lại, nếu độ dốc ngang sườn đồi nhỏ và diện tích lưu vực nước chảy về
rãnh dọc không lớn thì có thể không làm rãnh đỉnh, nhưng phải kiểm tra khả năng thoát nước rãnh
biên.
9.4.6 Vị trí của rãnh đỉnh cách mép taluy nền đường đào ít nhất là 5 m và đất thừa do đào rãnh đỉnh
được đắp thành một con trạch (đê nhỏ) về phía dốc đi xuống của địa hình (phía thấp); bề mặt con
trạch có độ dốc ngang 2 % về phía rãnh và chân của nó cách mép taluy nền đường đào ít nhất là 1
m.
Trường hợp cần bố trí rãnh đỉnh để ngăn nước chảy về nền đường đắp thì vị trí rãnh đỉnh phải cách
mép rãnh biên ít nhất là 5 m nếu có làm rãnh biên, và cách chân taluy nên đắp ít nhất là 2 m nếu
không có rãnh biên và đất đào rãnh đỉnh được đắp thành một con trạch về phía nền đường, bề mặt
con trạch có độ dốc ngang 2 % về phía rãnh.
Rãnh đỉnh không nên bố trí cách xa nền đường qúa vì như vậy sẽ hạn chế tác dụng của rãnh đỉnh.
9.4.7 Ở các đoạn đường đào sâu sử dụng taluy dạng giật cấp, đểđảm bảo nước mưa không gây
xói lở taluy thì nên bố trí các rãnh thoát nước chạy dọc theo các bậc taluy và ở cuối rãnh, nước được
tập trung về các dốc nước hay bậc nước đểđổ ra sông suối hay các công trình cầu cống dưới dạng
bậc nước hay dốc nước.
9.4.8 Tần suất tính lưu lượng của rãnh đỉnh và rãnh biên là 4 %.
9.5 Rãnh dẫn nước
9.5.1 Rãnh dẫn nước được thiết kếđể dẫn nước từ các nơi trũng cục bộ về một công trình thoát
nước gần nhất hoặc từ rãnh dọc, rãnh đỉnh về chỗ trũng hay về cầu cống, hoặc để nối tiếp giữa sông
suối với thượng và hạ lưu cống.
9.5.2 Rãnh dẫn nước không nên thiết kế dài quá 500 m. Đất đào từ rãnh được đắp thành con đê nhỏ
dọc theo rãnh. Nếu rãnh dẫn nước bố trí dọc theo nền đường thì mép rãnh cách chân taluy nền đường ít
nhất là 3 m đến 4 m và giữa rãnh và nền đường có đê bảo vệ cao 0,50 m đến 0,60 m.
43
TCVN 4054 : 2005
9.5.3 Hướng của rãnh nên chọn càng thẳng càng tốt. Ở những nơi chuyển hướng, bán kính đường cong
nên lấy bằng từ 10 lần đến 20 lần chiều rộng đáy trên của rãnh và không được nhỏ hơn 10 m.
9.5.4 Tiết diện của rãnh xác định theo tính toán thuỷ lực nhưng chiều sâu của rãnh không nên nhỏ
hơn 0,50 m và đáy rãnh không nhỏ hơn 0.40m, mép bờ rãnh phải cao hơn mực nước chảy trong
rãnh ít nhất là 0,20 m.
9.5.5 Tần suất tính lưu lượng của rãnh dẫn nước lấy bằng tần suất của công trình thoát nước liên
quan.
9.6 Dốc nước và bậc nước
9.6.1 Ở những nơi rãnh thoát nước có độ dốc lớn, đểđảm bảo công trình không bị xói lở do dòng
nước phải làm dốc nước hoặc bậc nước. Viẹc chọn công trình thoát nước dựa trên cơ sở sánh các
phương án phụ thuộc vào điều kiện cụ thể. Dốc nước và bậc nước thường được sử dụng ở các đoạn
rãnh có dốc lớn nối tiếp giữa thượng lưu và hạ lưu cống với lòng suối tự nhiên, ở những đoạn rãnh
thoát nước từ các công trình thoát nước đổ dọc theo taluy đường đào hay đường đắp, đoạn nối tiếp
từ rãnh đỉnh về sông suối hoặc cầu cống.
9.6.2 Mặt cắt ngang của dốc nước thường được thiết kế có dạng hình chữ nhật, với chiều rộng và
chiều sâu được tính toán theo thuỷ lực phụ thuộc vào lưu lượng thiết kế, độ dốc của dốc nước, tốc
độ cho phép không xói của vật liệu làm dốc nước và tùy thuộc vào kích thước công trình nối tiếp với
dốc nước.
9.6.3 Cấu tạo của dốc nước có thể làm bằng bê tông, bê tông cốt thép, đá xây. Để giảm tốc độ
nước chảy ở dốc nước, đáy dốc nước có tạo các gờ nhám và ở cuối dốc nước thường làm bể
(giếng) tiêu năng hay tường tiêu năng.
9.6.4 Bậc nước có bể tiêu năng thường dùng khi rãnh, kênh thoát nước có độ dốc rất lớn. Bậc
nước thường có tiết diện hình chữ nhật, làm bằng bê tông, bê tông cốt thép, đá xây. Chiều rộng,
chiều cao của bậc nước, chiều sâu, chiều dài của bể tiêu năng, chiều cao và chiều dày của tường
tiêu năng được tính toán theo các công thức thuỷ lực và tùy thuộc vào kích thước công trình nối tiếp
với dốc nước.
9.6.5 Cấu tạo của dốc nước và bậc nước được thiết kế theo các thiết kếđiển hình. Trường hợp
không có các thiết kếđiển hình phù hợp thì có thể tham khảo theo các quy định sau đây:
– chiều cao dốc nước và bậc nước cao hơn mực nước tính toán tối thiểu là 0,20 m;
– để chống trượt, mặt dưới của đáy dốc nước cứ cách 2,5 m – 4,0 m phải thiết kế chân khay cắm
sâu vào đất 0,30 m – 0,50 m;
– độ dốc của dốc nước không nên dốc quá 1 : 1,5. Nếu lớn hơn độ dốc trên thì phải thiết kế
44
TCVN 4054 : 2005
bậc nước;
– bậc nước thường thiết kế có chiều cao mỗi bậc 0,30 m – 0,60 m và độ dốc mặt bậc 2 % – 3%.
9.6.6 Tần suất tính toán lưu lượng thiết kế dốc nước, bậc nước lấy theo tần suất tính toán lưu
lượng tính toán của công trình liên quan tới dốc nước, bậc nước.
9.7 Công trình thoát nước ngầm
9.7.1 Trên những đoạn đường có mực nước ngầm cao hoặc nước ngầm chảy từ taluy đường có
khả năng ảnh hưởng tới sựổn định của nền đường thì phải có biện pháp xử lý thích hợp.
9.7.2 Tuỳ theo từng trường hợp cụ thể có thể sử dụng các loại rãnh ngầm sau:
– rãnh ngầm bố trí sâu dưới rãnh dọc, dưới lềđường, dưới áo đường để hạ thấp mực nước ngầm
dưới phần xe chạy;
– rãnh ngầm đặt trong taluy đường đào đểđảm bảo taluy đường không bịẩm ướt và ngăn chặn
không cho nước ngầm rò rỉ từ mái taluy ra ngoài;
– rãnh ngầm đặt sau tường chắn, sau tường của hầm, mố cầu.
9.7.3 Rãnh thoát nước ngầm có thể cấu tạo theo kiểu rãnh hở hoặc kín. Rãnh loại hở chỉ dùng khi
mực nước ngầm cao, rãnh loại kín thường sử dụng khi mực nước ngầm nằm sâu. Chiều rộng đáy
của rãnh ngầm từ 0,30 m đến 1 m tuỳ theo chiều sâu của rãnh và điều kiện thi công.
9.7.4 Cấu tạo của rãnh thoát nước ngầm loại kín được thiết kế theo sơ đồ tổng quát như sau: Phía
trên cùng của rãnh đắp bằng vật liệu (đất) không thấm nước và được lèn chặt để giữ không cho
nước mưa ngấm xuống rãnh; sau đó là hai lớp cỏ lật ngược để giữ không cho đất rơi xuống các lớp
vật liệu lọc nước bên dưới; dưới lớp cỏ này là lớp cát và sau đó là lớp đá dăm hay sỏi cuội; dưới
cùng để tăng khả năng thoát nước của rãnh thường có một ống thoát nước hoặc hầm
thoát nước.
9.7.5 Trường hợp sử dụng rãnh thoát nước ngầm ở các taluy dương đường đào để ngăn chặn
nước ngầm không cho chảy ra phía ngoài thì cần sử dụng loại rãnh thoát nước ngầm một bên có
tường chắn không thấm nước chạy dọc theo rãnh ngầm, một bên theo nguyên tắc tầng lọc ngược.
9.7.6 Đá dùng để lấp rãnh là loại không bị phong hóa và tan rã trong môi trường nước, ống thoát
nước ở rãnh ngầm thường dùng là ống bê tông đường kính thoát nước nhỏ nhất là 15 cm – 20 cm
hoặc có thể bằng sành, bằng gạch hay đá xây có đường kính 30 cm – 50 cm chiều dài mỗi đốt ống
thoát nước 0,3 m – 0,6 m; ống thoát nước đặt giáp nhau, khe hở 1 cm – 0,5 cm để cho nước có thể
chảy vào ống thoát nước.
45
TCVN 4054 : 2005
10 Cầu, cống, hầm và các công trình vượt qua dòng chảy
10.1 Các loại cầu (cầu vượt sông, cầu vượt qua đường sắt và đường bộ, cầu cao, ...), cống và
đường hầm trên đường ô tô được thiết kế theo tiêu chuẩn thiết kế chuyên ngành.
10.2 Mặt cắt ngang các loại cầu và đường hầm trên đường ôtô phải thoả mãn các yêu cầu xe chạy
trên đường theo quy định trong điều 4.10.5.
Kích thước, hình dáng và các đặc trưng của mặt cắt ngang cầu và hầm phải phù hợp với đoạn
đường nối tiếp với cầu và hầm; kích thước phần xe chạy trên cầu không thay đổi, các bộ phận khác
nhau của mặt cắt ngang cầu trong điều kiện khó khăn cho phép thu hẹp nhưng không thay đổi mặt
cắt ngang đường trên đoạn dẫn vào cầu, vào hầm. Đối với các cầu nhỏ mặt cắt ngang cầu không
được thu hẹp so với tiêu chuẩn thiết kế tuyến đường.
10.3 Trên cầu dải phân cách giữa được cấu tạo như sau:
– nếu chiều rộng dải phân cách dưới 3 m thì nên cấu tạo bề mặt dải phân cách giống như phần xe
chạy của mặt cầu và có bố trí hàng rào ngăn cách và các thiết bị an toàn;
– nếu chiều rộng dải phân cách trên 3 m thì có thểđể trống và chỉ bố trí một dải rộng 0,75 m cao
0,25 m và bên ngoài có hàng rào ngăn cách và các thiết bị an toàn.
10.4 Các yếu tố bình đồ và mặt cắt dọc cầu và hầm như bán kính đường cong tối thiểu, đường
cong nối siêu cao, đường cong chuyển tiếp, siêu cao, mở rộng, độ dốc tối đa, bán kính tối thiểu
đường cong đứng, v.v... phải tuân theo các tiêu chuẩn thiết kế quy định đối với cấp đường thiết kế.
Tuy nhiên đối với cầu lớn, cầu trung và hầm để tăng khả năng thông xe và tiện lợi, an toàn xe chạy
không nên thiết kế với độ dốc dọc lớn hơn 4 %, bán kính đường cong nhỏ cần bố trí đoạn mở rộng
cho phần xe chạy.
Trường hợp nếu có bố trí đường cong đứng lồi ở hai đoạn đường dẫn vào cầu để chuyển tiếp mặt
cắt từ cao độ mặt cầu xuống cao độ nền đắp qua bãi sông thì ở gần hai đầu cầu phải bố trí một đoạn
có cao độ theo mặt cắt dọc của cầu để bố trí đường cong đứng, đảm bảo tiếp đầu đường cong đứng
cách cầu ít nhất là 10 m.
10.5 Chọn vị trí cầu vượt sông phải thoả mãn các yêu cầu về kinh tế, kỹ thuật, vềđịa chất, thuỷ văn
và tiện lợi, an toàn giao thông và cần so sánh theo các chỉ tiêu sau đây:
10.5.1 Về kinh tế kỹ thuật và bảo vệ môi trường
– đảm bảo tổng kinh phí xây dựng và vận doanh quy đổi về năm hiện tại nhỏ nhất hoặc chỉ tiêu
NPV (hiệu số thu chi, lợi nhuận ròng) lớn nhất;
– thời gian thi công ngắn nhất;
– sử dụng được vật liệu địa phương;
46
TCVN 4054 : 2005
– đảm bảo thông thuyền dưới cầu tiện lợi và an toàn;
– ảnh hưởng của việc xây dựng cầu tới môi trường xung quanh ít nhất;
– tiện lợi và an toàn giao thông.
10.5.2 Về thuỷ văn, địa hình và địa mạo
– lòng sông phải ổn định, thẳng đều;
– chiều rộng sông hẹp nhất, bãi sông nhỏ, nước sâu, không có nhánh, không có đoạn sông cũ và
bùn lầy;
– chếđộ dòng chảy ít thay đổi;
– hướng nước chảy về mùa lũ và mùa cạn gần song song với nhau;
– đối với cầu lớn và cầu trung, tim cầu vuông góc với dòng chủ. Nếu khó khăn có thể làm chéo với
dòng chủ nhưng phải đảm bảo an toàn với sông có thông thuyền; hoặc vuông góc với thung lũng
sông, lệch với dòng chủ nếu sông không có yêu cầu về thông thuyền. Khẩu độ cầu không thiết kế
thu hẹp chiều rộng dòng chủ.
10.5.3 Vềđịa chất
Chọn vị trí có tầng đá cơ bản gần đáy sông, địa chất bờ sông tốt, ổn định, tránh nơi có hiện tượng
sụt lở, hiện tượng catstơ, thạch cao.
10.6 Tần suất tính toán thuỷ văn cho các công trình trên đường được quy định theo Bảng 30.
Bảng 30 − Tần suất tính toán thủy văn các công trình trên đường ô tô
Đơn vị tính bằng phần trăm
| Tên công trình | Cấp thiết kế của đường | ||
| Cao tốc | I, II | III đến VI | |
| Nền đường, kè | Theo tần suất tính toán cầu hoặc cống | ||
| Cầu lớn và trung | 1 | 1 | 1 |
| Cầu nhỏ, cống | 1 | 2 | 4 |
| Rãnh đỉnh, rãnh biên | 4 | 4 | 4 |
| CHÚ THÍCH: 1) Đối với đường ô tô nâng cấp, cải tạo nói chung phải tuân theo những quy định về tần suất lũ thiết kế như đối với đường mới. Trường hợp khó khăn về kỹ thuật hoặc phát sinh khối lượng lớn thì cho phép hạ tiêu chuần về tần suất tính toán ghi trong Bảng 30, nhưng phải được cấp có thẩm quyền phê duyệt. 2) Nếu trong khảo sát điều tra được mực nước lịch sử cao hơn mực nước lũ tính toán theo tần suất quy định trong bảng trên thì đối với cầu lớn phải dùng mực nước lũ lịch sử làm trị số tính toán. 3) Tại các đoạn đường chạy qua khu đô thị và các khu dân cư, cao độ thiết kế nền đường được quy định theo cao độ thiết kế quy hoạch khu dân cư và tần suất lũ tính toán các công trình thoát nước và nền đường theo tiêu chuẩn thiết kếđường đô thị. 4) Cầu lớn có Lc ≥ 100m, cầu trung 25 m ≤ Lc < 100 m, cầu nhỏ Lc < 25m. Lc là khẩu độ tĩnh không thoát nước. | |||
10.7 Cống xây dựng dưới nền đắp có chiều dài bằng chiều rộng nền đường tại vị trí đỉnh cống, có
tường đầu, tường cánh đểđảm bảo ổn định của taluy nền đắp không bị sụt trượt và nước xói vào
47
TCVN 4054 : 2005 thân nền đường. Chiều dày tối thiểu đắp đất trên cống tròn và cống vuông không bố trí cốt thép chịu tải xe chạy xem tại điều 7.3.4.
Độ chặt của đất đắp trên cống phải đảm bảo độ chặt yêu cầu như đối với nền đường; đắt đắp tại vị trí cống phải cùng loại đất đắp nền đường.
Cống xây dựng ở đường đào về phía thượng lưu phải có hồ tụ để tập trung nước chảy từ rãnh biên và từ suối tập trung về. Trường hợp cống đặt sâu và dòng chảy lớn thì thay hố tụ bằng hồ tiêu năng, bố trí. dốc nước dẫn dòng chảy từ suối về cống. Trường hợp nền đường đào sâu cắt qua dòng chảy có thể xem xét phương án làm cầu máng đề dẫn dòng nước qua đường.
Khẩu độ tối thiểu quy định là 0,75 m với chiều dài không quá 15 m. Để thuận tiện cho việc duy tu sửa chữa, nên dùng cống khẩu độ 1 m với chiều dài cống dưới 30 m. Cống có khẩu độ bằng 1,25 m và 1,5m thì chiều dài cóng cho phép phải trên 30 m.
Nói chung khẩu độ cống được chọn theo chế độ không áp. Chế độ bán áp và có áp chỉ dùng ở những đoạn đường đắp cao, và đất đắp nền đường là loại khó thắm nước từ thượng lưu cống vào nền đường. Dốc dọc của cống không lớn hơn độ dốc dòng chảy ở hạ lưu cống. Nên lấy dốc cống từ
2 % đến 3 % đề tránh lắng đọng bùn đất trong lòng cống.
10.8 Tại các vị trí vượt sông, nếu chưa có đủ điều kiện làm cầu thì có thể làm cầu phao hoặc phà. Đường xuống phà có độ dốc thường 8 % đến 12 % tuỳ theo điều kiện địa hình, rộng ít nhất là 9m,
mặt đường bê tông xi măng hay lát đá hộc.
Ở gần các bến phà và cầu phao nên bố trí bãi đỗ xe và các dịch vụ khác.
10.9 Trên các đường ô tô cấp thấp, nếu mùa mưa lũ được phép ngừng thông xe thì có thể xây
dựng đường tràn hay đường ngầm trong các trường hợp sau: qua bãi sông rộng, bằng phẳng, phần lớn thời gian nước sông không sâu; qua dòng nước chảy chậm; qua địa hình lõm ở chân núi;
đường tràn có thể dùng kết hợp với cống hay cầu tràn để hạn chế nước bị ứ đọng tại phía
thượng lưu đường tràn và tăng khả năng thoát nước của đường tràn khi có lũ lớn;
độ sâu nước ngập lớn nhất cho phép xe chạy trên đương tràn được quy định trong Bảng 31.
48
TCVN 4054 : 2005
Bảng 31 − Chiều sâu nước ngập cho phép trên đường tràn
(Với tần suất lũ thiết kế 4 %)*
| Tốc độ nước chảy, m/s | Chiều sâu nước ngập lớn nhất cho phép, m | ||
| Ôtô | Xe xích | Xe thô sơ | |
| < 1,5 | 0,5 | 0,7 | 0,4 |
| 1,5 − 2,0 | 0,4 | 0,6 | 0,3 |
| > 2,0 | 0,3 | 0,5 | 0,2 |
| *) Trong trường hợp đặc biệt việc quyết định tần suất lũ thiết kế có thểđược cân nhắc lựa chọn như đã nêu ởđiều 7.3.2. | |||
Chiều rộng phần xe chạy tối thiểu của đường tràn và đường ngầm là 7 m, mặt đường bằng bê tông xi
măng hay xây đá hộc. Độ dốc taluy đường tràn ở phía thượng lưu là 1 : 2, phía hạ lưu là 1 : 3 đến 1 :
5. Bề mặt taluy phải được gia cố chống xói bằng bê tông hay đá xây. Chân mái dốc phía hạ lưu phải
có biện pháp chống xói dạng tường chân khay bằng đá hộc xây có chiều sâu ít nhất 0,70 m. Dọc
theo ven chân taluy đường, lòng sông phải được gia cố chống xói. Chiều rộng dải đất được gia cố về
phía thượng lưu là 2 m, hạ lưu là (2,5 − 3) lần tốc độ nước chảy. Vật liệu gia cống chống xói thường
dùng là đá hộc lát khan hoặc xây vữa xi măng.
Hai đầu đường tràn, đường ngầm phải có biển báo hiệu và ghi mực nứơc cho phép thông xe. Bố trí
hệ thống cọc tiêu dọc theo đường tràn để hướng dẫn phạm vi phần xe chạy và các thước đo mực
nước ngập trên đường tràn giúp lái xe quan sát được.
11 Nút giao thông
11.1 Yêu cầu chung
11.1.1 Mục tiêu: Nút giao thông là nơi tập trung nhiều xung đột, nhiều tai nạn, gây nên ách tắc.
Nhiệm vụ thiết kế nút giao thông là giải quyết các xung đột (hoặc triệt để hoặc có mức độ) để nhằm
các mục tiêu:
– đảm bảo một năng lực thông xe qua nút một cách hợp lý đểđảm bảo chất lượng dòng xe
qua nút;
– đảm bảo an toàn giao thông;
– có hiệu quả về kinh tế;
– đảm bảo mỹ quan và vệ sinh môi trường.
Hai mục tiêu đầu tiên là quan trọng hàng đầu nhất thiết phải đảm bảo.
49
TCVN 4054 : 2005
11.1.2 Khi thiết kế các nút giao thông phỉa xét đến caác yếu tố sau:
a) Các yếu tố về giao thông:
– chức năng của các đường giao nhau trong mạng lưới đường;
– lưu lượng xe: xe qua nút, xe các luồng rẽ, hiện tại (nút đang sử dụng), dự báo (20 năm cho
xây dựng cơ bản, 5 năm cho tổ chức giao thông ngắn hạn); lưu lượng xe trung bình ngày đêm,
lưu lượng xe giờ cao điểm;
– thành phần dòng xe, đặc tính các xe đặc biệt;
– lưu lượng bộ hành;
– các bến đỗ xe trong phạm vi của nút giao thông (nếu có).
b) Các yếu tố về vật lý:
– địa hình vùng đặt nút giao thông và các điều kiện tự nhiên;
– các quy hoạch trong vùng, điều kiện thoát nước;
– góc giao các tuyến và khả năng cải thiện;
– các yêu cầu về môi trường và mỹ quan.
c) Các yếu tố về kinh tế:
– các chi phí xây dựng, bảo dưỡng;
– chi phí đền bù, giải phóng mặt bằng;
– các chỉ tiêu phân tích kinh tế kỹ thuật.
d) Các yếu tố về cảnh quan;
e) Các yếu tố về con người:
– thói quen, ý thức kỷ luật, kỹ năng của đội ngũ lái xe;
– ý thức kỷ luật, trình độ xã hội của người sử dụng đường và của cư dân ven đường.
11.1.3 Phân loại nút giao thông
Phân loại: căn cứ vào phương pháp hóa giải các xung đột mà phân ra các loại hình nút giao thông:
a) Nút giao thông khác mức, dùng công trình (hầm hay cầu) cách ly các dòng xe để hóa giải xung
đột. Có hai loại chính:
– nút khác mức liên thông: trong nút có các nhánh nối để xe có thể chuyển hướng;
– nút vượt (nút trực thông): không có nhánh nối. Các luồng xe chủ yếu qua nút nhờ công trình
để cách ly các luồng xe khác.
50
TCVN 4054 : 2005
b) Nút giao thông cùng mức:
– nút đơn giản: các xung đột còn có thể chấp nhận được (khi lưu lượng xe rẽ dưới 30 xcqđ/h và tốc
độ xe rẽ dưới 25 km/h). Loại hình này có thể có mở rộng hay không mở rộng;
– nút kênh hóa khi một số luồng xe rẽ có yêu cầu (về lưu lượng rẽ và tốc độ xe rẽ), các làn xe rẽ
đó sẽđược tách riêng, có bảo hộ (bằng đảo, bằng vạch kẻ và nút đó được gọi là nút kênh
hóa). Loại nút kênh hóa sẽấn định được góc giao có lợi cho xung đột, tạo diện tích cho xe
chờ cơ hội trước khi cắt các dòng xe khác;
– nút hình xuyến: chuyển các xung đột nguy hiểm kiểu giao cắt thành xung đột trộn dòng.
c/ Nút điều khiển bằng tín hiệu đèn: cách ly các luồng xe xung đột bằng cách phân chia theo thời
gian. Loại hình này không khuyến khích sử dụng trên đường ô tô, nhất là khi tốc độ tính toán trên
60 km/h.
11.1.4 Lựa chọn loại hình nút giao thông. Việc lựa chọn loại hình chủ yếu căn cứ vào các yếu tố
(trong điều 11.1.2), vào các chỉ tiêu kinh tế kỹ thuật, phát huy sự sáng tạo của người thiết kế, khi cần
có thể tham khảo các số liệu theo lưu lượng xe trong nút giao thông qui định ở Bảng 32.
Bảng 32 − Phạm vi sử dụng các loại hình nút giao thông
| Lưu lượng xe trên đường chính, xcqđ/nđ | Lưu lượng xe trên đường phụ, xcqđ/nđ | |||
| Nút đơn giản | Nút kênh hóa | Các loại hình khác | ||
| Có đảo trên đường phụ | Có đảo, làn chờ và làn đón xe rẽ trái trên đường chính | |||
| ≤ 1 000 | ≤ 500 | 500 ÷ 1 000 | − | − |
| ≤ 2 000 | ≤ 500 | 500 ÷ 2 000 | − | − |
| ≤ 3 000 | ≤ 450 | 450 ÷ 1 000 | 1 000 ÷ 1 700 | ≥ 1 700 |
| ≤ 4 000 | ≤ 250 | ≤ 250 | 250 ÷ 1 200 | > 1 200 |
| ≤ 5 000 | − | ≤ 700 | > 700 | |
| > 5 000 | − | ≤ 400 | > 400 | |
11.2 Nút giao thông khác mức
11.2.1 Công trình và tĩnh không
Việc phân định tuyến sử dụng công trình (vượt hay chui) dựa theo nguyên tắc:
– tạo ưu tiên cho hướng ưu tiên;
– tận dụng địa hình, thuận lợi khi xây dựng;
51
TCVN 4054 : 2005
– tương quan với các nút khác trên tuyến;
– qua lập luận chứng kinh tế kỹ thuật.
Công trình phải đảm bảo tĩnh không như qui định ởđiều 4.7:
11.2.2 Phần xe chạy trên đường chính qua nút giao thông khác mức
Trong nút giao thông khác mức, phần xe chạy của đường chính qua nút không được thu hẹp so với
trước và sau nút. Ngoài ra phải xét:
– dải phân cách giữa của đường chạy dưới phải mở rộng đểđủ bố trí trụ cầu vượt và các thiết bị an
toàn nếu cầu vượt có trụ;
– nên thêm cho mỗi chiều xe chạy một làn gom xe rộng 3,75 m, ở tay phải chiều xe chạy - Làn gom
xe này phải đủ chiều dài để làm làn chuyển tốc cho xe từđường nhánh vào đường chính và từ
đường chính ra đường nhánh (theo điều 4.8 );
– thêm một chiều rộng bằng 1,5 h (trong đó: h là chiều cao bó vỉa của đường bộ hành).
11.2.3 Nhánh nối rẽ trái được phân ra 3 loại:
0 );
– loại rẽ trái gián tiếp (xe quay đầu 270
– loại rẽ trái bán trực tiếp (xe quay đầu 900 trên 3 góc phần tư);
0 trên 1 góc phần tư).
– loại rẽ trái trực tiếp (xe quay đầu 90
Loại nhánh nối rẽ trái gián tiếp được xét để sử dụng khi lưu lượng xe rẽ trái nhỏ hơn 500 xcqđ/h.
Loại nhánh nối rẽ trái bán trực tiếp được xét để sử dụng khi lưu lượng xe rẽ trái lớn hơn 500 xcqđ/h.
Loại nhánh nối rẽ trái trực tiếp được xét để sử dụng khi lưu lượng xe rẽ trái lớn hơn 1500 xcqđ/h.
11.2.4 Mặt cắt ngang của các nhánh nối rẽ phải và rẽ trái
Mặt cắt ngang của các nhánh nối (rẽ phải và rẽ trái) xác định theo các điều 4.2. Tuy nhiên phải theo
các quy định tối thiểu sau:
– khi nhánh nối dài trên 80 m phải bố trí trên 2 làn xe;
– khi nhánh nối dài dưới 80 m, có thể thiết kế 1 làn xe nhưng phải bố trí lề gia cốđể giải quyết cho
trường hợp một xe tải vượt một xe tải đỗ trên đường.
11.2.5 Tốc độ thiết kế trong nút giao thông khác mức được quy định trong Bảng 33.
52
TCVN 4054 : 2005
Bảng 33 − Tốc độ thiết kế các đường nhánh rẽ
Đơn vị tính bằng km/h
| Tốc độ thiết kế lớn nhất*) | Đầu và cuối đường nhánh nối có chuyển tốc | Đầu và cuối đường nhánh nối không có chuyển tốc | Tốc độ thiết kế của nhánh nối | ||
| Tốc độ tối thiểu nên dùng | Tốc độ tối thiểu tuyệt đối | Tốc độ tối thiểu nên dùng | Tốc độ tối thiểu tuyệt đối | ||
| 120 | 90 | 80 | 80 | 60 | 50 |
| 100 | 80 | 70 | 70 | 50 | 45 |
| 80 | 65 | 55 | 55 | 40 | 40 |
| 60 | 50 | 40 | 40 | 30 | 30 |
| *) Chọn trị số lớn trong các tốc độ thiết kế của các đường giao nhau. | |||||
11.2.6 Khoảng cách giữa nút giao thông khác mức có đường nhánh cách nhau không dưới 4 km.
11.3 Nút giao thông cùng mức
11.3.1 Tuyến đường và góc giao
– tuyến đường trong nút giao nên tránh đường cong, khi phải dùng đường cong thì bán kính không
nhỏ hơn bán kính tối thiểu thông thường của cấp đường;
o phải tìm cách cải thiện tuyến để cải
– góc giao tốt nhất là vuông góc. Khi góc giao nhỏ hơn 60
thiện góc giao;
– điểm giao nên chọn chỗ bằng phẳng. Khi có dốc trên 4% phải hiệu chỉnh tầm nhìn;
– mặt cắt dọc đường phụ không xâm phạm, không làm thay đổi mặt cắt ngang đường chính. Khi hai
đường cùng cấp hạng, ưu tiên không chênh lệch nhau phải thiết kế chiều đứng, đảm bảo thông
xe và thoát nước tốt.
11.3.2 Xe thiết kế và tốc độ thiết kế
11.3.2.1 Xe thiết kế
Khi lượng xe con lớn 60 % dùng xe con làm xe thiết kế, khi nhỏ hơn 60 % dùng xe tải làm xe thiết kế.
Khi lượng xe kéo moóc trên 20 % dùng xe kéo moóc làm xe thiết kế.
11.3.2.2 Tốc độ thiết kế chỗ xe rẽ
Với luồng xe đi thẳng, dùng tốc độ thiết kế của cấp đường đi qua.
Với luồng xe rẽ phải, tốc độ thiết kế nhỏ hơn 60 % tốc độ thiết kế của đường chính qua nút. Với
luồng xe rẽ trái, tốc độ thiết kế có 2 trường hợp:
53
TCVN 4054 : 2005
— thiết kế tối thiểu không quá 15 km/h;
— thiết kế nâng cao không vượt 40 % tốc độ thiết kế của đường ngoài nút giao thông. 11.3.3 Siêu cao và hệ số lực ngang
Siêu cao tối đa trong nút giao thông là 6 %. Khi qua khu dân cư, không nên quá 4 %. Hệ số lực ngang được phép dùng trong nút giao thông là 0,25.
11.3.4 Tầm nhìn trong nút
Phải đảm bảo một trường nhìn trong nút (xem hình 4) giới hạn đối với:
(VA + 20} cm 100 -. xe không được ưu tiên quan sát thấy được xe ưu tiên (bên tay phải) khi xe ưu tiên cách điểm
- . xe không được ưu tiên phải cách điểm xung đột một tầm nhìn hãm xe bằng SA =
xung đột một khoảng cách bằng SA. A trong đó: VẠ là tốc độ thiết kế của xe không ưu tiên, tính bằng km/h;
Vạ là tốc độ thiết kế của xe ưu tiên, tính bằng km/h.
VA Xe không ưu ‡ j- | Phòn diện tích không phỏi rõ bỏ | chướng ngợi vột | ¬ | KÀ Qúy đợo mốt ị 4x người lới cách mép phần xe í
tiên phỏi hỏm ~=; h xe | |
Xe uu tiên (nôm phío toy phỏi xe kig)
chọy 1,5m ñỊ ⁄ vị
CHÚ DÃN: Vệt gạch chéo: vùng không phải rỡ bỏ chướng ngại vật.

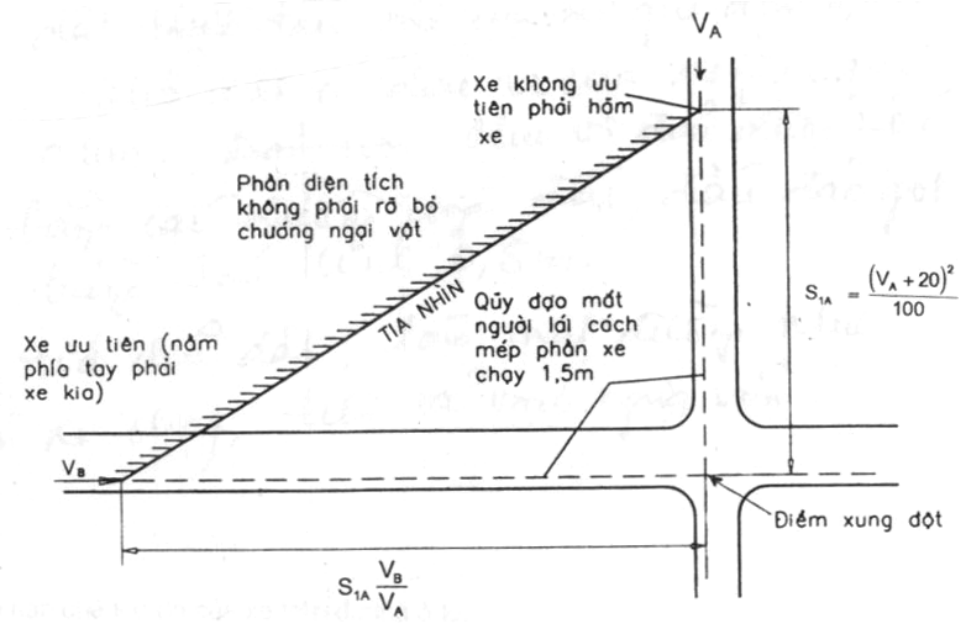

Hình 4 - Sơ đồ bảo đảm tầm nhìn trong ngã tư ưu tiên tay phải 11.3.5 Làn chuyền tốc
Làn chuyển tốc được bố trí ở các chỗ xe chuyển hướng vào các đường khác cấp. Bố trí làn tăng tốc
54
TCVN 4054 : 2005
Khi xe từ đường có tốc độ thiết kế thấp vào các đường có tốc độ thiết kế cao. Ngược lại, bố trí làn
giảm tốc.
11.3.5.1 Làn giảm tốc cấu tạo theo kiểu song song hoặc theo kiểu nối trực tiếp (xem Hình 5a và b)
làn tăng tốc cấu tạo theo kiểu song song (theo Hình 5c).
11.3.5.2 Làn chuyển tốc có chiều rộng là 3,50 m. Chiều dài đoạn hình nêm tối thiểu dài 35 m (mở rộng 1 m trên chiều dài 10 m). Chiều dài đoạn chuyển tốc tính theo gia tốc dương là 1 m/sˆ, gia tốc âm là 2 m/sˆ.
Chiều dài đoạn giảm tốc không dưới 30 m, chiều dài đoạn tăng tốc không dưới 120 m. 11.3.5.3 Làn chuyển tốc nên đặt trên dốc dọc nhỏ hơn 2 %. Khi bắt buộc phải có dốc lớn hơn 2 % thì phải tính hiệu chỉnh theo dốc, hoặc nhân với hệ số 1,2.
11.3.5.4 Các chỗ ra hoặc vào của làn chuyển tốc phải đảm bảo đủ tầm nhìn tới làn xe mà xe sẽ gia
nhập.

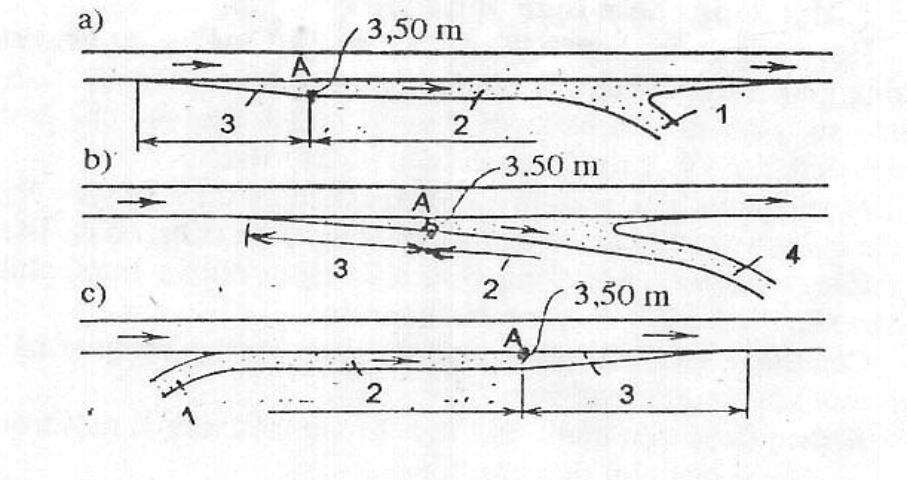

CHÚ DÃN: a) Chỗ ra theo kiểu bố trí song song; 1 - Đường nhánh; b) Chỗ ra theo kiểu nối trực tiếp; 2 - Đoạn chuyển tốc (giảm tốc với trường hợp hình a) c) Chỗ vào đường cao tốc và b); tăng tốc với trường hợp hình o); kiểu bố trí song song 3 - Đoạn chuyển làn hình nêm; 4 - Đường nhánh kiêm luôn chức năng chuyển làn và chuyển tốc.
Hình 5 - Sơ đồ các giải pháp bố trí làn chuyền tốc
11.3.6 Đảo trong nút giao thông cùng mức
a) Đảo là một cấu tạo nhằm các mục đích: — xóa các diện tích thừa giữa các làn dành cho xe rễ; — phân định rõ luồng xe rẽ;
- — cố định các điểm xung đột và tạo góc giao có lợi cho các luồng xung đột;
55
TCVN 4054 : 2005
– tạo khu vực bảo vệ cho các xe chờ rẽ, chờ nhập luồng;
– tạo chỗ trú chân cho bộ hành qua đường;
– chỗđặt các phương tiện điều khiển giao thông.
b) Nguyên tắc bố trí và cấu tạo của đảo:
– nên ít đảo hơn là nhiều đảo;
– nên làm đảo to hơn là đảo nhỏ;
– đảo phải bố trí sao cho: thuận lợi cho hướng xe ưu tiên, gây trở ngại cho hướng xe cần chạy
chậm., ngăn trởđược các hướng xe cần phải cấm, tạo một nút giao thông có tổ chức rõ ràng,
xe qua không phân vân nghi ngại.
c) Chỗ dật của đảo:
Để tránh xe đâm vào đảo, đảo phải lùi vào so với mép làn xe ngoài cùng tạo nên chỗ dật.
Chỗ dật ởđầu vào của dòng xe quy định 1,0 m ~ 1,5 m. Chỗ dật ởđầu ra của dòng xe quy
định 0,5 m. Chu vi đảo được nối lại bằng các đường cong đều, đầu đảo gọt tròn với bán kính
bằng 0,5 m.
Mặt đường chỗ dật làm như phần xe chạy, bên trên có kẻ vạch ngựa vằn.
11.4 Chỗ giao cùng mức với đường sắt
11.4.1 Chỗ giao cùng mức của đường ô tô với đường sắt phải bố trí ngoài phạm vi ga, đường dồn
tầu, cửa hầm đường sắt, ghi cổ họng, các cột tín hiệu vào ga. Góc giao tốt nhất là góc vuông, không
o.
nên giao dưới 45
11.4.2 Không nên bố trí chỗ giao cùng mức giữa đường ô tô và đường sắt trong các trường hợp sau:
– đường ô tô có Vtk ≥ 80 km/h giao với đường sắt;
– đường ô tô có Vtk < 80 km/h giao với đường sắt có tốc độ cao (120 km/h) nhất là khi không đảm
bảo tầm nhìn.
11.4.3 Ở những chỗ giao nhau cùng mức giữa đường ô tô với đường sắt (nơi không bố trí barie
chắn tầu hoặc không có người gác giữ ) phải đảm bảo tầm nhìn để người lái xe ô tô quan sát thấy
tầu hoả. Cụ thể là phải bảo đảm phạm vi không có chướng ngại vật cản trở tầm nhìn như ở Hình 6 và
Bảng 34
Bảng 34. Khoảng cách dỡ bỏ chướng ngại dọc theo đường sắt kể từ giữa chỗ giao nhau
| Tốc độ chạy tầu cao nhất (có thể) của đoạn đường sắt trên có nút giao (km/h) | 120 | 100 | 80 | 60 | 40 |
56
TCVN 4054 : 2005
| Khoảng cách dọc theo đường sắt (m) | 400 | 340 | 270 | 200 | 140 |
Đường ô tô
| Làn xe Khoảng các | ||||||
| t dỡ bỏ | ||||||
| các chướng | ngạ | Vạch d ật | ừng xe và b Khoản | |||
| i | v | |||||
| tương đươ | ||||||
Làn xe
Khoảng cách dọc theo đường sắt
Tia nhìn từđường ô tô
Đường sắt
Vạch dừng xe và biển báo hiệu STOP
Phạm vi phải dỡ bỏ các chướng ngại vật Khoảng cách dọc theo đường ôtô
tương đương với sơ đồ tầm nhìn S1 theo Bảng 10
nhưng không được nhỏ hơn 50m (*)
(*) Khi địa hình thực tế bị hạn chế thì có thể bố trí trên đường ôtô cách mép ray ngoài cùng 5 m "vạch dừng xe"
(theo mục 3.5 phụ lục 8) và cắm biển báo số 122 "dừng lại" (biển ghi STOP theo phụ lục 3) của Điều lệ báo
hiệu đường bộ 22TCN 237. Khoảng cách tia nhìn dọc theo đường ôtô phải đảm bảo 5 m và dọc theo đường
sắt đảm bảo theo bảng 34.
Hình 6 - Sơ đồ phạm vi không có chướng ngại vật để bảo đảm tầm nhìn
giữa đường ô tô và đường sắt.
11.4.4 Chiều rộng phần xe chạy của đường ô tô tại chỗ giao cùng mức với đường sắt về hai phía
không được nhỏ hơn 6m với chiều dài bằng tầm nhìn hãm xe S1 theo bảng 10 tính từ mép ray ngoài
cùng cộng thêm 5 m.
11.4.5 Tại các chỗ giao với đường sắt, đường ô tô không có dốc (0 %) hoặc có dốc dọc theo dốc
siêu cao của đường sắt trong một phạm vi tối thiểu là 16 m (trong đó không bao gồm đoạn đường
cong đứng nối tiếp), trong trường hợp khó khăn, cho phép giảm xuống còn 10 m.
11.4.6 Kết cấu đường ôtô tại nút giao nên sử dụng bằng các tấm bê tông cốt thép với chiều dài mỗi
bên tối thiểu là 2,0 m kể từ mép ray ngoài cùng, trong trường hợp khó khăn, cho phép giảm xuống
còn 1,0 m.
11.5 Các chỗ giao nhau khác mức
11.5.1 Trong phạm vi của các đường dây điện, dây điện thoại, việc thiết kếđường ô tô phải theo
các yêu cầu của ngành chủ quản và tuân theo các quy định sau:
– khoảng cách nhỏ nhất theo chiều thẳng đứng từ mặt đường đến dây điện báo, điện thoại vượt
qua đường ô tô là 5,5 m;
– khoảng cách ngang từ mép nền đường đến cột của các đường dây nói trên không được nhỏ hơn
4/3 chiều cao của cột và không được nhỏ hơn 5 m.
57
TCVN 4054 : 2005
11.5.2 Khoảng cách theo chiều đứng và theo chiều ngang từđường ô tô đến đường dây tải điện
theo quy định hiện hành.
11.5.3 Khi đường ô tô giao các đường ống như đường nước, đường dẫn hơi, đường dẫn dầu,
đường cấp nhiệt, các đường điện ngầm, phải thực hiện các quy định hiện hành của các ngành đó.
12 Trang thiết bị an toàn giao thông trên đường
12.1 Biển báo hiệu
Áp dụng theo 22 TCN - 237
12.2 Vạch tín hiệu giao thông trên mặt đường
Áp dụng theo 22 TCN 237
12.3 Cọc tiêu lan can phòng hộ
12.3.1 Cọc tiêu có tác dụng dẫn hướng xe chạy, khi taluy âm cao từ 2 m trở lên tại các đường cong
có bán kính nhỏ và đường dẫn lên cầu phải bố trí cọc tiêu đặt trên lềđất, khoảng cách giữa các cọc
quy định trong Bảng 35. Khi có hộ lan phòng hộ thì không cần cắm cọc tiêu.
Bảng 35 − Khoảng cách giữa các cọc tiêu theo bán kính đường cong nằm
Kích thước tính bằng mét
| Bán kính đường cong nằm | Khoảng cách giữa các cọc tiêu |
| Trên đường thẳng | 10 |
| >100 | 8 - 10 |
| Từ > 30 đến 100 | 4 - 6 |
| Từ > 15 đến 30 | 2 - 3 |
Cọc tiêu có thể có tiết diện ngang hình tròn, vuông, tam giác nhưng kích thước không nhỏ hơn 15
cm. Chiều cao cọc tiêu là 0,60 m tính từ vai đường trở lên chiều sâu, chôn chặt trong đất không dưới
35 cm.
Màu sơn theo quy định của điều lệ báo hiệu đường bộ nhưng phải bằng sơn phản quang, hoặc ít
nhất một vạch phản quang rộng 4 cm dài 18 cm ở cách đầu đỉnh cọc khoảng 30 cm đến 35 cm,
hướng về phía xe chạy.
12.3.2 Các nền đắp cao hơn 4m, đường cầu, cầu cạn, cầu vượt, vị trí của các trụ và các mố cầu
vượt đường, phần bộ hành ở trong hầm... phải bố trí lan can phòng hộ.
Lan can có thểđúc bằng bê tông hay bằng các thanh thép sóng. Thép có chiều dày ít nhất là 4 mm,
58
TCVN 4054 : 2005
chiều cao của tiết diện ít nhất là từ 300 mm đến 350 mm và lan can được uốn sóng đề tăng độ cứng. Thanh và cột của lan can được thiết kế và kiểm tra theo các yêu cầu chịu lực ghi trong Bảng 35.
Lan can phải kéo dài khỏi khu vực cần bảo vệ ở hai đầu đề phủ mỗi đầu ít nhất là 10m. 12.3.3 Khi thanh và cột lan can làm bằng vật liệu tương đương phải kiểm tra cơ học theo Bảng 36. Bảng 36 - Các yêu cầu thiết kế cơ học cho lan can phòng hộ
| Yếu tố chịu lực | Tải trọng tính toán, kN |
| Tôn lượn sóng làm lan can, chịu uốn giữa hai cột: theo chiều từ tim đường ra ngoài đường theo chiều từ ngoài đường vào tim đường Thép làm cột, chịu lực đầy ở đầu cột theo dọc chiều xe chạy theo chiều vuông góc với chiều xe chạy Bu lông; theo mọi chiều Lực đẩy ở mỗi đoạn lan can | 9 4,5 25 35 25 400 |
12.4 Chiếu sáng
Đường ô tô không chiếu sáng nhân tạo toàn tuyến, có thể xét cá biệt việc chiều sáng nhân tạo ở các điểm: nút giao thông lớn, qua cầu lớn, qua hầm và các khu dân cư. Từ chỗ được chiếu sáng tới chỗ
không chiếu sáng, độ rọi không được thay đồi quá 1 candela/mỀ trên 100 m chiếu dài để chồng lóa.
13 Các công trình phục vụ 13.1 Cây trồng 13.1.1 Cây trồng là bộ phận phải có của dự án thiết kế đường. Cây trồng có các mục đích: gia cố
các công trình, tạo bóng mát, tạo cảnh, hướng dẫn... đồng thời làm giảm tiếng ồn, giảm bụi và chóng
chói cho xe chạy ngược chiều.
13.1.2 Cỏ: các dải phân cách và các đảo giao thông khi không có lớp phủ, các đê đất thừa ở gần đường phải được trồng cỏ.
Các mái đường đắp và đào phải trồng cỏ theo kiểu gieo hạt, hoặc theo kiểu ghép vâng... để chống xói và cải thiện mỹ quan của công trình.
Việc chọn giống cỏ, phải tham khảo ý kiến của các nhà nông học, nên chọn phối hợp nhiều loại đề có
màu xanh quanh năm. Chọn cỏ có chiều cao cỏ không quá 5 cm. Các loại cỏ có chiều cao hơn 5 cm
59
TCVN 4054 : 2005
phải được cắt ngắn.
13.1.3 Cây bụi
Cây bụi có tác dụng tô điểm cho phong cảnh, chống chói của pha xe ngược chiều, có tác dụng ngăn
bụi và chống ồn.
Cây bụi được trồng ở dải phân cách giữa, các bậc thềm của mái đường đào và đắp. Không được
trồng cây bụi trên các đảo giao thông nhỏ.
Cần phải tổ chức tu sửa, tỉa cành, thay cây chết và cắt ngọn để cây không vượt quá chiều cao 0,80 m.
13.1.4 Các cây lớn
Các cây lớn phải được trồng bên ngoài lềđất. Cây lớn có thể trồng dọc hai bên tuyến, hoặc thành
cụm cây bên đường.
Việc chọn loại cây cần hỏi ý kiến của các nhà nông học, chọn các loại cây thích hợp thổ ngơi, có bộ
rễ không làm hại đường, không hay đổ gẫy cành và có tác dụng tốt về trang trí.
13.2 Chỗ dừng xe buýt
13.2.1 Chỗ dừng xe buýt được phân thành 3 loại:
– chỗ dừng đơn giản. Xe dừng ngay trên phần xe chạy sát bên mép phải. Xe giảm tốc, gia tốc ngay
trên làn ngoài cùng;
– chỗ dừng tránh. Xe dừng một phần trên phần xe chạy và một phần trên lềđường. Xe giảm tốc và
gia tốc ngay trên làn ngoài cùng;
– chỗ dừng cách ly. Xe dừng ngoài phần xe chạy trên diện tích được cách ly bằng cao độ, bằng đá
vỉa, bằng lan can, bằng dải phân cách. Xe giảm tốc và gia tốc một phần làn ngoài cùng một phần
trên làn xe đã tách khỏi phần xe chạy chính.
13.2.2 Phạm vi sử dụng các chỗ dừng như sau:
a) Khi tần suất xe buýt nhỏ hơn các trị số trong Bảng 37 thì áp dụng chỗ dừng xe buýt đơn giản,
ngược lại khi tần suất lớn hơn thì dùng các chỗ dừng tránh.
Bảng 37 − Giới hạn sử dụng chỗ dừng xe buýt
Lưu lượng trung bình ngày đêm
1 000 2 000 3 000 4 000 5 000
năm tương lai Ntbnăm (xcqđ/nđ)
Tần số xe buýt dự báo, xe buýt/giờ 5 2,8 1,6 1,2 1,0
60TCVN 4054 : 2005
Ngoài các quy định trong Bảng 37, các trường hợp sau cũng phải bố trí chỗ dừng tránh:
— khi có lề đường rộng trên 3,0 m;
— khi có lề đường rộng từ 2,0 m đến 3,0 m nếu lượng xe hai bánh hơn 50 xe/h theo một chiều; — không đủ các điều kiện trên những chỗ dừng ở cách xa chỗ bộ hành qua đường 15m.
b) Trên đường Vụ. > 80 km/h, nhất thiết phải thiết kế chỗ dừng cách ly cho xe buýt.
13.2.3 Cấu tạo chỗ dừng xe — chỗ dừng đơn giản, dừng trên phần xe chạy, bến lấy khách trên lề gia cố;
— chỗ dừng tránh có chiều rộng tối thiểu 3,0 m tính từ mép phần xe chạy. Bến lấy khách rộng 1,5m
dài 15 m. Cấu tạo xem Hình 7 ;
— chỗ đỗ cách ly có lối vào và lối ra, có xét các làn giảm tốc và tăng tốc.
| —_— | = — - _. -— | z< — _ó — _ 4W . — - | |||||
| „ Lz20m | : 1,5m „12m, | ⁄Z | H Bên đỗ xe 15m | » | mm Mép của L=20m | lề đường , | |
_
Hình 7 - Chỗ dừng tránh xe
13.2.4 Vị trí của chỗ dừng xe buýt
chỗ dừng xe buýt ở bên xe chạy theo chiều xe chạy;
— chỗ dừng xe buýt cách nhau ít nhất là 300 m đến 500 m. Không được bố trí trên các đường cong nhỏ hơn bán kính cong nằm tối thiểu thông thường;
— chỗ dừng xe buýt ở hai bên đường, các đầu tận cùng của chỗ dừng phải cách nhau ít nhất là 10 m;
— chỗ dừng xe có thể đặt trước hoặc sau nút giao thông. Khoảng cách từ chỗ dừng xe đến nút giao thông phải xét đến đoạn tăng tốc, thời gian quan sát (khi đặt trước nút), đoạn hãm xe (đặt sau nút) và ảnh hưởng của chỗ dừng đến năng lực thông hành của nút giao thông. Khi đỗ sau nút giao thông, chỗ dừng xe buýt phải cách tâm giao ít nhất là 50 m.
Khi dừng trước nút, chỗ dừng xe buýt phải cách tâm giao ít nhất 40 m với đường có Vụ < 60 km/h, 60
m với đường Vụ > 80 kmí/h.
Khi nút giao thông có vạch cho bộ hành qua đường, chỗ đỗ xe buýt phải ở bên ngoài của vạch ít
nhất là 10m.
61
TCVN 4054 : 2005
13.3 Bãi nghỉ và các bãi dịch vụ khác
13.3.1 Trên các đường ôtô Vtt 60 km/h nên tới bố trí các bãi nghỉ và dịch vụ. Các bãi nghỉ có mục
đích làm giảm mệt nhọc, tăng an toàn giao thông và khai thác các tiềm năng du lịch của
đất nước.
13.3.2 Các bãi nghỉ và bãi dịch vụ phải cách ly khỏi đường. Trên các đường dẫn vào, phải tích các
yếu tố gia tốc, giảm tốc. Trên đường chính, có cắm các biển chỉ dẫn theo quy định trong
22 TCN 237.
13.3.3 Bãi nghỉ
2 có chỗ dừng xe, có thể có các trang bị cốđịnh (dưới 10 chỗ
Bãi nghỉ nhỏ: diện tích trên dưới 3000 m
nghỉ, có bàn ghế, mái tránh mưa, vòi nước uống, các bảng thông tin về lịch sử, địa lý khu vực).
2. Có chỗ dừng cho xe con, xe tải và xe buýt. Có thể có các loại
Bãi nghỉ lớn: có diện tích trên 5000 m
dịch vụ do địa phương quản lý như sau: trạm y tế, trạm xăng dầu, trạm sửa xe, tiệm giải khát và quầy
hàng, điện thoại công cộng, hoặc trạm bưu điện.
13.3.4 Các bãi nghỉ lớn cách nhau từ 60 km đến 100 km.
Các bãi nghỉ nhỏ cách nhau từ 15 km đến 30 km.
Trên các tuyến dài trên 100 km có thể bố trí khách sạn.
Việc chọn địa điểm, công suất phục vụ phải tham khảo các cơ quan hữu quan địa phương.
13.3.5 Sân bãi đỗ xe phải có lớp phủ mặt đủ cường độ. Kích thước tối thiểu chỗđỗ xe như sau:
– xe con 2,5 m x 5,00 m;
– xe tải 4,0 m x 20,00 m;
– xe buýt 5,0 m x 15,00 m.
13.3.6 Phải coi trọng việc trồng cây xanh ở bãi nghỉđể:
– ngăn cách giữa bãi nghỉ và đường, tạo khung cảnh thư giãn cho người đi đường;
– ngăn cách giữa các khu vực trong bãi nghỉ và bãi đỗ xe. Bãi đỗ xe nên có cây cao để lấy bóng mát.
13.4 Trạm thu phí
13.4.1 Trạm thu phí được bố trí ở các vị trí:
– trước công trình cầu hầm lớn;
– tại nút giao khác mức liên thông;
62
TCVN 4054 : 2005
– tại các điểm phù hợp;
– khoảng cách giữa các trạm thu phí không dưới 70 km.
13.4.2 Làn xe trong trạm thu phí
13.4.2.1 Số làn xe trong trạm thu phí phụ thuộc:
– lưu lượng giờ cao điểm của năm thiết kế;
– chiếu dài hàng xe chờ không quá 500 m;
– thời gian thu phí. Thời gian này phụ thuộc hình thức thu phí: thủ công, bán tựđộng hay tựđộng.;
– có làn xe riêng nếu: có đồng thời có các cách thu phí khác nhau (tiền mặt, vé, thẻ từ… hay có
nhiều thành phần khác nhau: xe máy, xe tải, xe côngtenơ,…;
– gần các đô thị, có thể có 1 số làn ở giữa được bố trí đảo chiều xe để phục vụ lưu lượng cao điểm
đảo chiều (sáng nhiều xe đi, chiều nhiều xe về);
– thiết kế làn tránh vòng qua cổng thu phí để phục vụ cho các xe quá khổ.
13.4.2.2 Chiều rộng làn xe trong trạm thu phí:
– các làn xe cơ giới có chiều rộng 3,8 m và có thiết bịđếm xe;
– các làn xe phân cách bằng các đảo dài khoảng 30 m rộng 2 m. Trên đảo có chỗ hoạt động của người
thu phí, làm barie chắn giữa các làn xe, lắp đặt các thiết bị: thu phí, đếm xe, chỉ dẫn…;
– xe máy nên có làn riêng, ít nhất 2 làn xe: (2 x 1m )+ 0,5 m = 2,5 m;
– mặt đường trong trạm thu phí (trên cả chiều dài xe xếp hàng) làm bằng bê tông xi măng.
13.4.3 Các quy định khác
13.4.3.1 Tĩnh không của cổng trạm thu phí ít nhất cao 5,0 m. Chiều rộng đủ các làn xe ra vào trạm (kể cả
đảo phân cách và làn dự trữ mở rộng sau này). Chiều dài đủđể xe xếp hàng, có thể dài tới 800 m.
13.4.3.2 Không đặt trạm thu phí tại cuối dốc khi độ dốc lớn hơn 3 %.
13.4.3.3 Trạm thu phí phải được chiếu sáng, chỗ làm việc phải có hệ thống liên lạc (radio, điện
thoại ...) hệ thống thông gió và chống ồn.
13.4.4 Trạm thu phí phải có tối thiểu các hạng mục sau:
– văn phòng giám đốc;
– văn phòng nhân viên an ninh;
– phòng kiên cố giữ tiền, hàng;
63
TCVN 4054 : 2005
— phòng thay quần áo và tủ quần áo cho nhân viên; -— căng tin;
— nhà vệ sinh nam, nữ;
— trạm máy phát điện dự trữ.
14 Bảo vệ môi trường
14.1 Trong quá trình thiết kế, phải phân tích, đánh giá các tác động đến môi trường sinh ra do xây dựng, khai thác tuyến đường, để tìm các biện pháp giảm thiểu và phải tuân thủ các văn bản pháp
quy hiện hành:
14.2 Việc nghiên cứu các tác dộng đến môi trường được tiến hành theo 2 bước.
trong thiết kế cơ sở: đánh giá sơ bộ tác động đến môi trường đề nghiên cứu, chọn phương án tuyến, xem 22 TCN 242;
trong thiết kế kỹ thuật và thiết kế bản vẽ thi công: nghiên cứu chỉ tiết các tác động đến môi trường phân tích lợi ích và tôn thất kinh tế đề đề xuất và quyết định các biện pháp xử lý thích hợp khi xây
dựng và trong khai thác.
64
