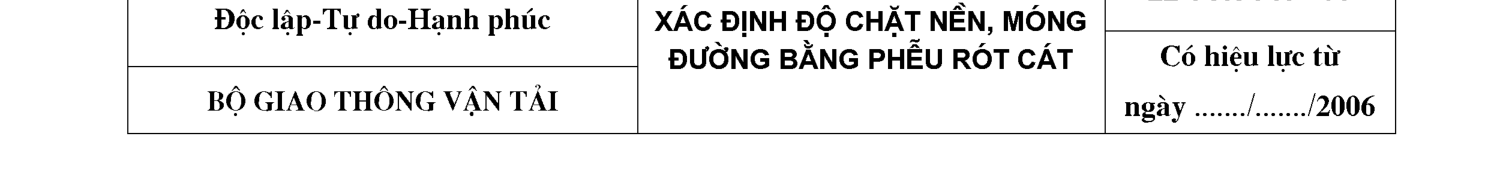

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM QUY TRÌNH THÍ NGHIỆM 22 TCN 346 - 06 Độc lập-Tự do-Hạnh phúc XÁC ĐỊNH ĐỘ CHẶT NỀN, MÓNG ĐƯỜNG BẰNG PHẾU RÓT CÁT Có hiệu lực từ BỘ GIAO THÔNG VẬN TẢI ngày ....../....../2006

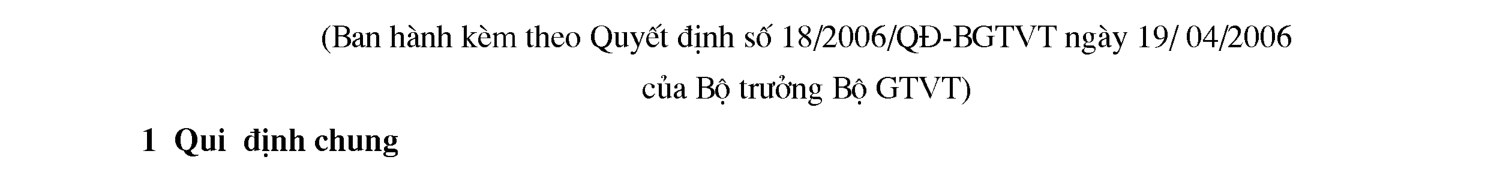

(Ban hành kèm theo Quyết định số 18/2006/QĐ-BGTVT ngày 19/04/2006 của Bộ trưởng Bộ GTVT)

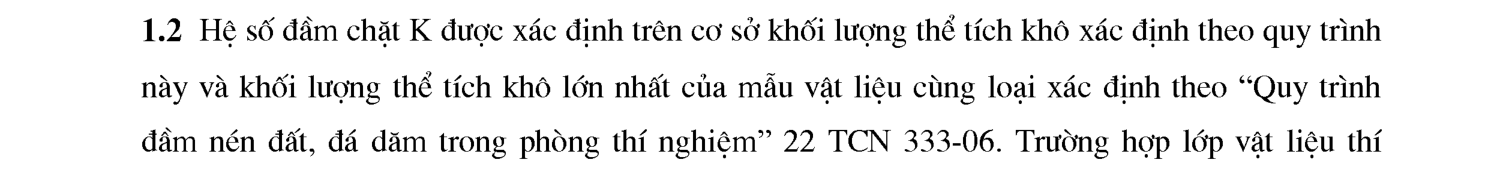

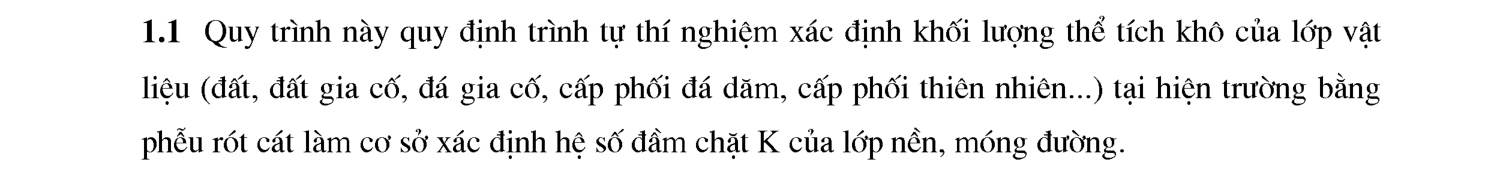

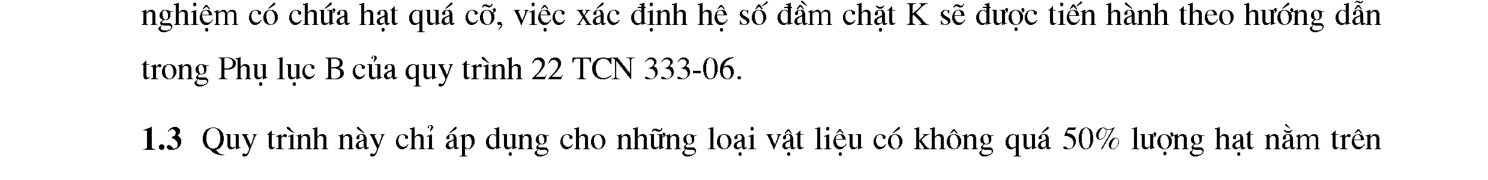

1 Qui định chung 1.1 Quy trình này quy định trình tự thí nghiệm xác định khối lượng thể tích khô của lớp vật liệu (đất, đất gia cố, đá gia cố, cấp phối đá dăm, cấp phối thiên nhiên...) tại hiện trường bằng phễu rót cát làm cơ sở xác định hệ số đầm chặt K của lớp nền, móng đường. 1.2 Hệ số đầm chặt K được xác định trên cơ sở khối lượng thể tích khô xác định theo quy trình này và khối lượng thể tích khô lớn nhất của mẫu vật liệu cùng loại xác định theo “Quy trình đầm nén đất, đá dăm trong phòng thí nghiệm” 22 TCN 333-06. Trường hợp lớp vật liệu thí nghiệm có chứa hạt quá cỡ, việc xác định hệ số đầm chặt K sẽ được tiến hành theo hướng dẫn trong Phụ lục B của quy trình 22 TCN 333-06. 1.3 Quy trình này chỉ áp dụng cho những loại vật liệu có không quá 50% lượng hạt nằm trên

sàng 19,0 mm.

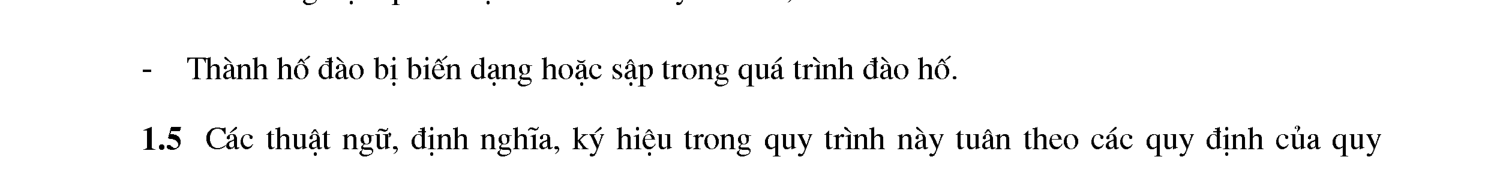

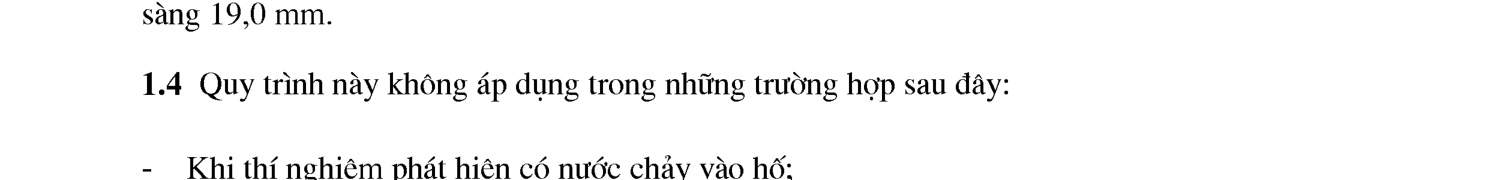

1.4 Quy trình này không áp dụng trong những trường hợp sau đây: - Khi thí nghiệm phát hiện có nước chảy vào hố,

- Thành hố đào bị biến dạng hoặc sập trong quá trình đào hố.

1.5 Các thuật ngữ, định nghĩa, ký hiệu trong quy trình này tuân theo các quy định của quy trình 22 TCN 333-06.

2 Nội dung thí nghiệm

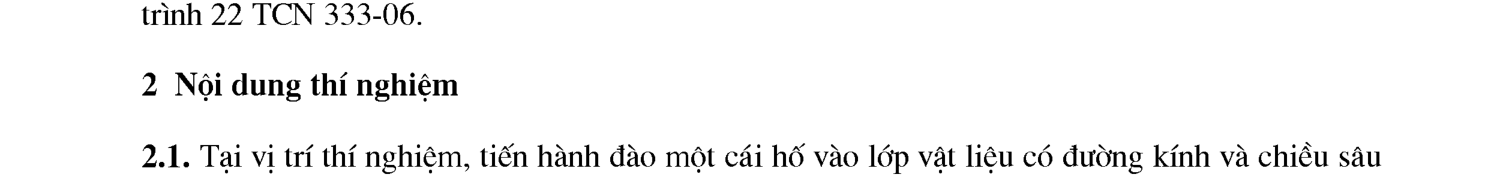

2.1. Tại vị trí thí nghiệm, tiến hành đào một cái hố vào lớp vật liệu có đường kính và chiều sâu quy định (Khoản 5.3). Lấy toàn bộ vật liệu ở hố đào, tiến hành xác định khối lượng tự nhiên và độ ẩm của vật liệu.

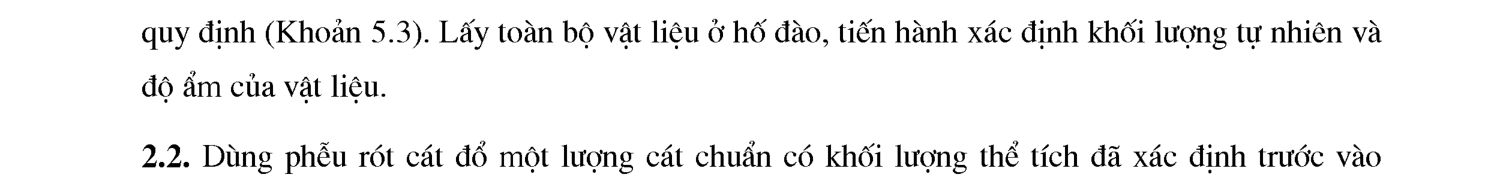

2.2. Dùng phễu rót cất đồ một lượng cát chuẩn có khối lượng thể tích đã xác định trước vào trong hố đào, tính thể tích của hố đào.

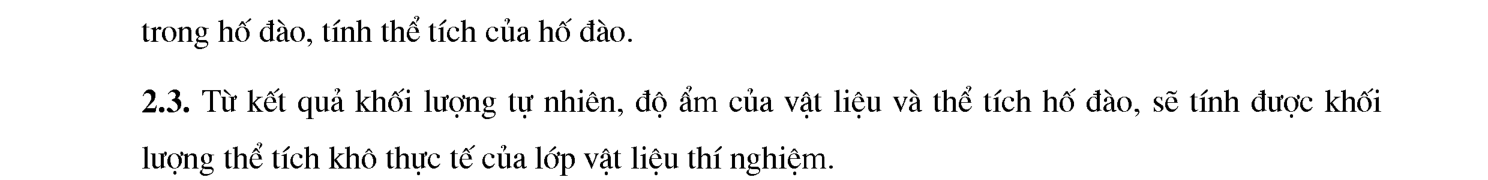

2.3. Từ kết quả khối lượng tự nhiên, độ ẩm của vật liệu và thể tích hố đào, sẽ tính được khối

lượng thể tích khô thực tế của lớp vật liệu thí nghiệm.

22 TCN 346 - 06

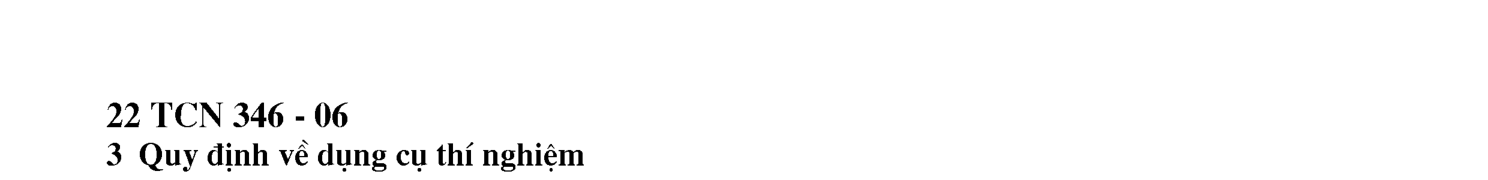

3 Quy định về dụng cụ thí nghiệm

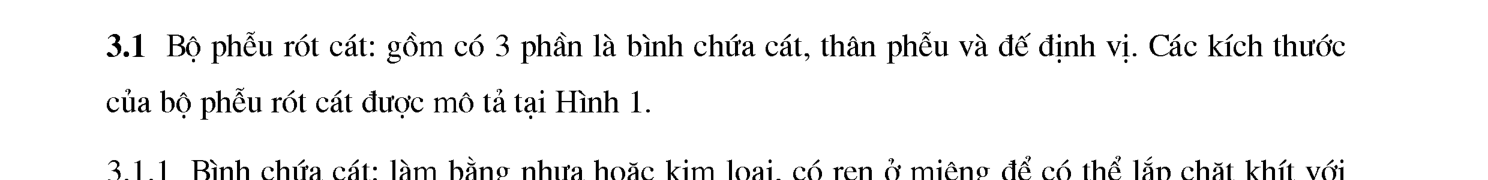

3.1 Bộ phễu rót cát: gỒm có 3 phần là bình chứa cát, thân phễu và đế định vị. Các kích thước của bộ phễu rót cát được mô tả tại Hình 1.

3.1.1 Bình chứa cát: làm bằng nhựa hoặc kim loại, có ren ở miệng để có thể lắp chặt khít với phễu. Bình chứa cát có thể tích tối thiểu là 4,0 lít.

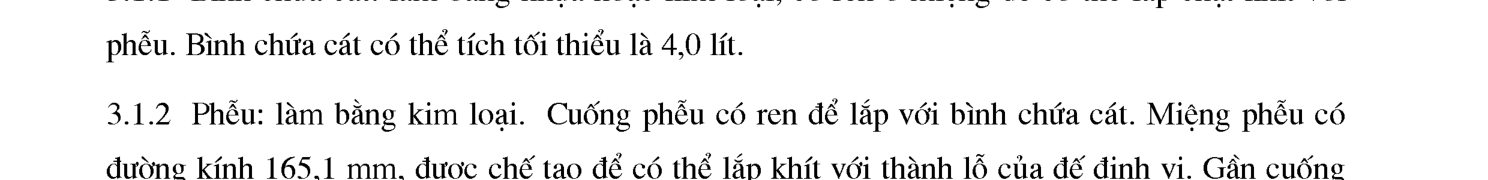

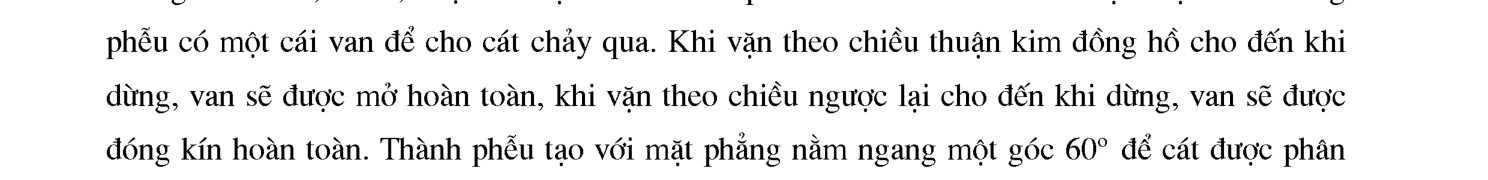

3.1.2 Phễu: làm bằng kim loại. Cuống phễu có ren để lắp với bình chứa cát. Miệng phễu có đường kính 165,1 mm, được chế tạo để có thể lắp khít với thành lỗ của đế định vị. Gần cuống phễu có một cái van để cho cất chảy qua. Khi vặn theo chiều thuận kim đồng hồ cho đến khi dừng, van sẽ được mở hoàn toàn, khi vặn theo chiều ngược lại cho đến khi dừng, van sẽ được đóng kín hoàn toàn. Thành phễu tạo với mặt phẳng nằm ngang một góc 60° để cát được phân bố đều trong phễu.

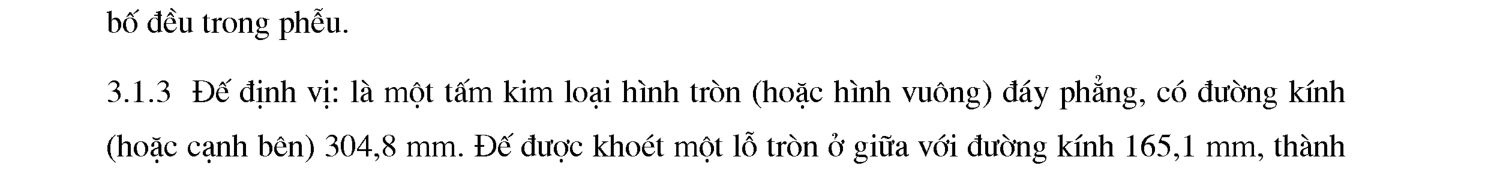

3.1.3 Đế định vị: là một tấm kim loại hình tròn (hoặc hình vuông) đấy phẳng, có đường kính (hoặc cạnh bên) 304,8 mm. Đế được khoét một lỗ tròn ở giữa với đường kính 165,1 mm, thành lỗ có gờ để có thể lắp vừa với miệng phễu.

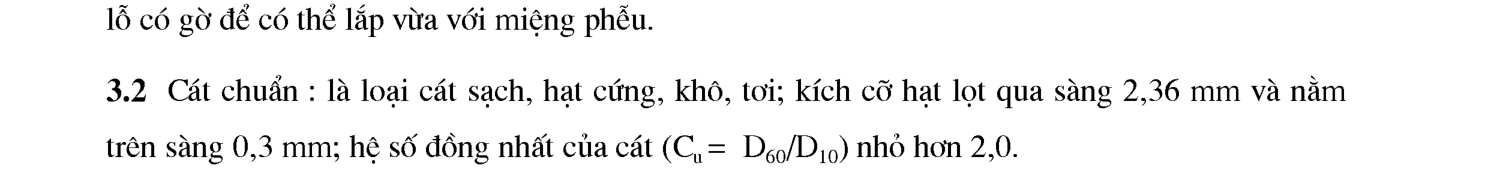

3.2 Cát chuẩn : là loại cất sạch, hạt cứng, khô, tơi; kích cỡ hạt lọt qua sàng 2,36 mm và nằm trên sàng 0,3 mm; hệ số đồng nhất của cát (C,= IDgo/Dịo) nhỏ hơn 2,0.

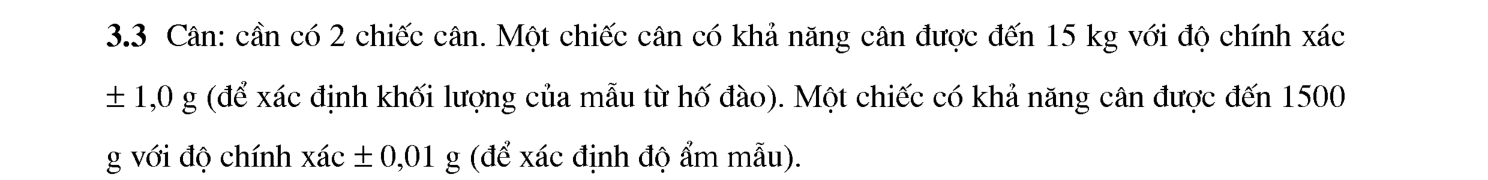

3.3 Cân: cần có 2 chiếc cân. Một chiếc cân có khả năng cân được đến 15 kø với độ chính xác + 1,0 g (để xác định khối lượng của mẫu từ hố đào). Một chiếc có khả năng cân được đến 1500 ø với độ chính xác + 0,01 g (để xác định độ ẩm mẫu).

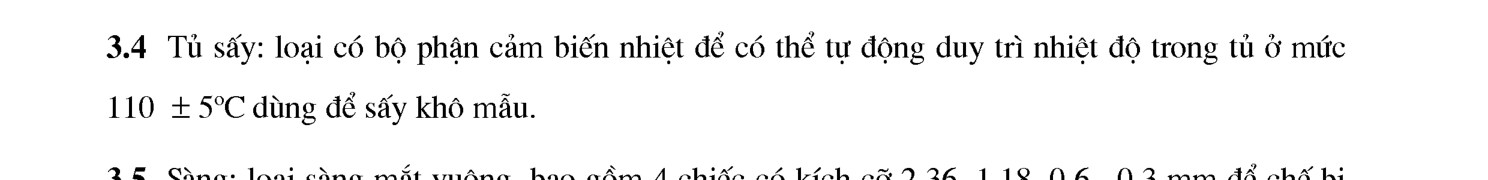

3.4 Tủ sấy: loại có bộ phận cảm biến nhiệt để có thể tự động duy trì nhiệt độ trong tủ ở mức 110 +5°C dùng để sấy khô mẫu.

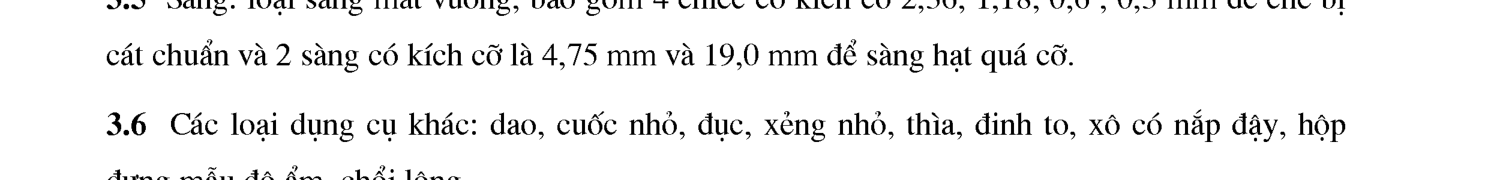

3.5 Sàng: loại sàng mắt vuông, bao gồm 4 chiếc có kích cỡ 2,36, 1,18, 0,6 , 0,3 mm để chế bị cát chuẩn và 2 sàng có kích cỡ là 4,75 mm và 19,0 mm để sàng hạt quá cỡ.

3.6 Các loại dụng cụ khác: dao, cuốc nhỏ, đục, xẻng nhỏ, thìa, đinh to, xô có nắp đậy, hộp đựng mẫu độ ẩm, chồi lông....

4 Công tác hiệu chuẩn trong phòng

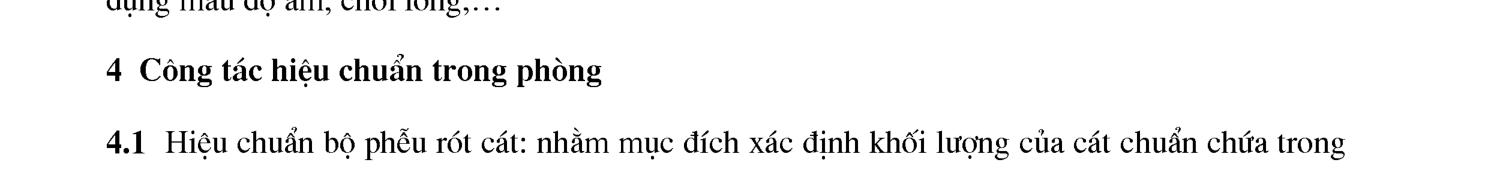

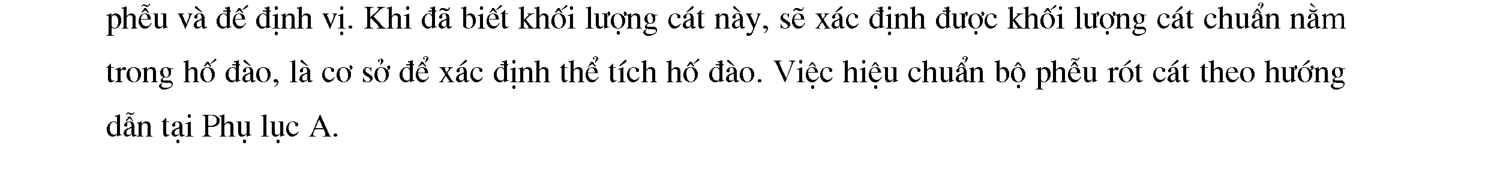

4.1 Hiệu chuẩn bộ phễu rót cát: nhằm mục đích xác định khối lượng của cát chuẩn chứa trong phễu và đế định vị. Khi đã biết khối lượng cát này, sẽ xác định được khối lượng cất chuẩn nằm

trong hố đào, là cơ sở để xác định thể tích hố đào. Việc hiệu chuẩn bộ phễu rót cát theo hướng dẫn tại Phụ lục A.

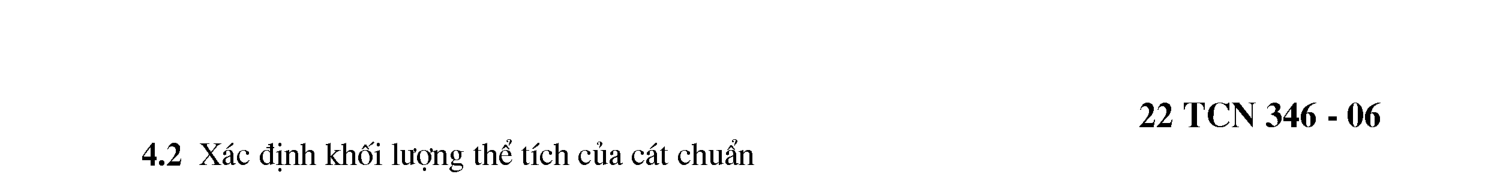

22 TCN 346 - 06 4.2 Xác định khối lượng thể tích của cất chuẩn

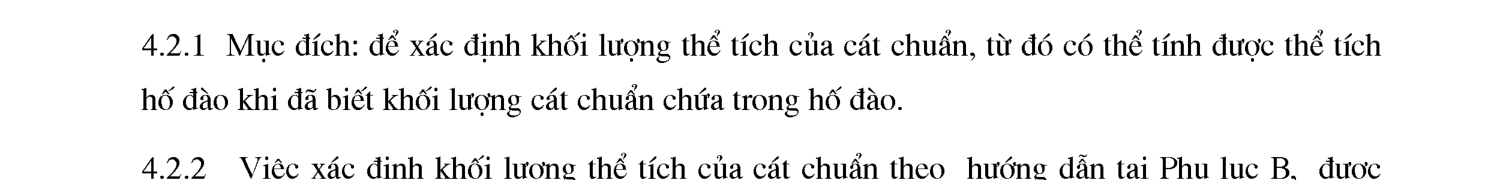

42.1 Mục đích: để xác định khối lượng thể tích của cát chuẩn, từ đó có thể tính được thể tích hố đào khi đã biết khối lượng cất chuẩn chứa trong hố đào.

4.2.2 Việc xác định khối lượng thể tích của cát chuẩn theo. hướng dẫn tại Phụ lục B, được tiến hành định kỳ mỗi tháng hoặc khi độ ẩm không khí thay đổi.

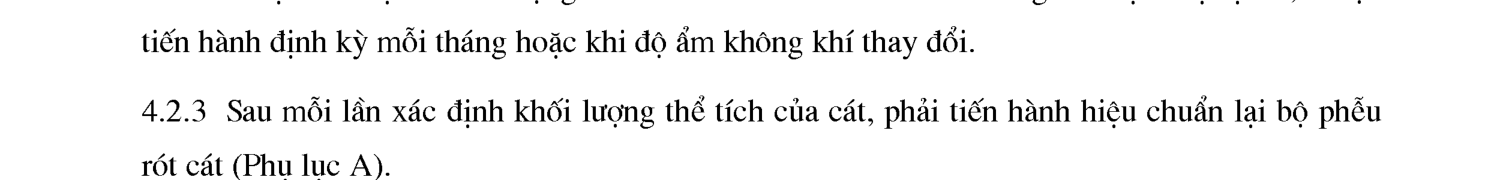

4.2.3 Sau mỗi lần xác định khối lượng thể tích của cát, phải tiến hành hiệu chuẩn lại bộ phễu rót cát (Phụ lục A).

5 Trình tự thí nghiệm

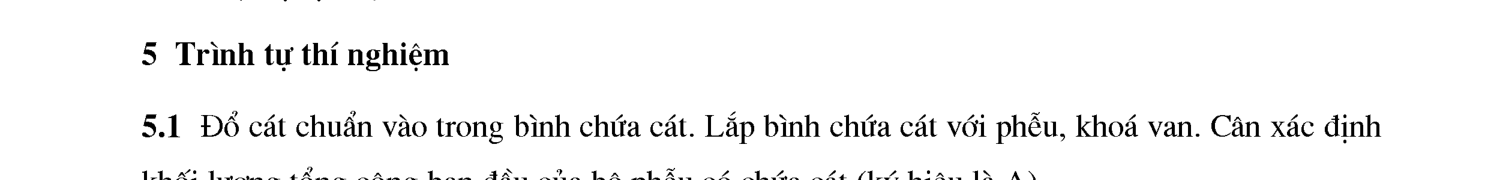

5.1 Đổ cát chuẩn vào trong bình chứa cát. Lắp bình chứa cất với phễu, khoá van. Cân xác định khối lượng tổng cộng ban đầu của bộ phễu có chứa cát (ký hiệu là A).

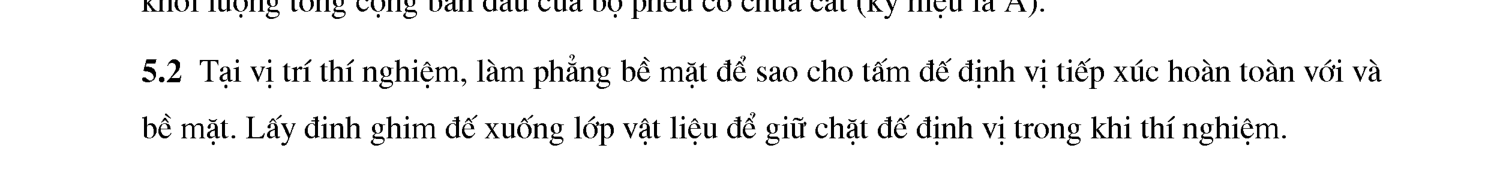

5.2 Tại vị trí thí nghiệm, làm phẳng bề mặt để sao cho tấm đế định vị tiếp xúc hoàn toàn với và bề mặt. Lấy đinh ghim đế xuống lớp vật liệu để giữ chặt đế định vị trong khi thí nghiệm.

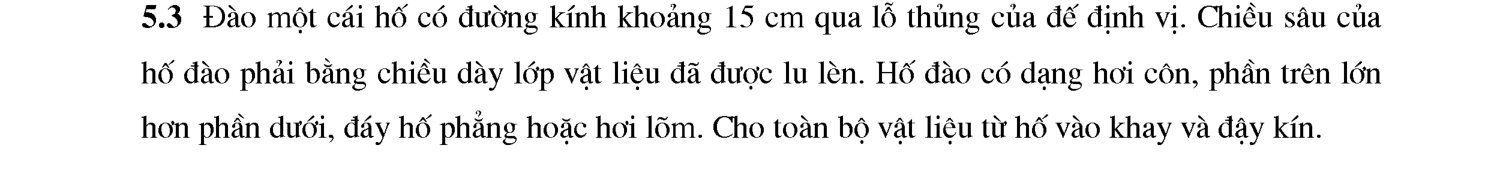

5.3 Đào một cái hố có đường kính khoảng 15 cm qua lỗ thủng của đế định vị. Chiều sâu của hố đào phải bằng chiều dày lớp vật liệu đã được lu lèn. Hố đào có dạng hơi côn, phần trên lớn hơn phần dưới, đáy hố phẳng hoặc hơi lõm. Cho toàn bộ vật liệu từ hố vào khay và đậy kín.

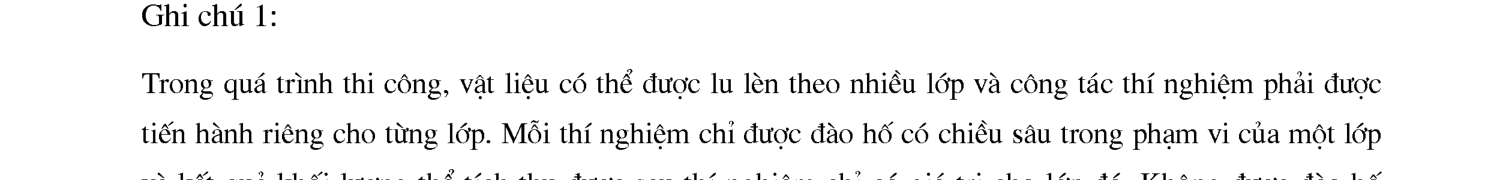

Ghi chú 1:

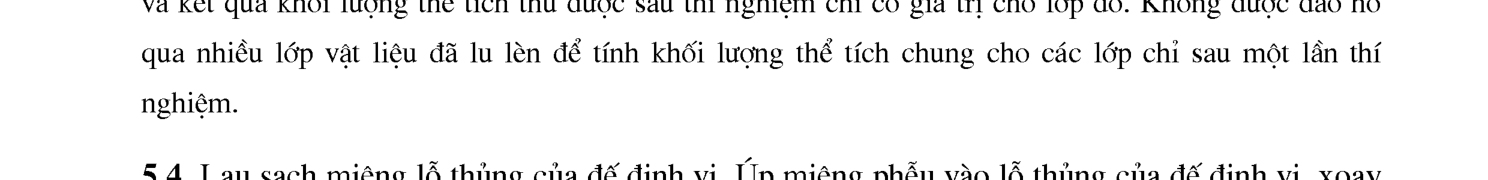

Trong quá trình thi công, vật liệu có thể được lu lèn theo nhiều lớp và công tác thí nghiệm phải được tiến hành riêng cho từng lớp. Mỗi thí nghiệm chỉ được đào hố có chiều sâu trong phạm vi của một lớp và kết quả khối lượng thể tích thu được sau thí nghiệm chỉ có giá trị cho lớp đó. Không được đào hố qua nhiều lớp vật liệu đã Iu lèn để tính khối lượng thể tích chung cho các lớp chỉ sau một lần thí nghiệm.

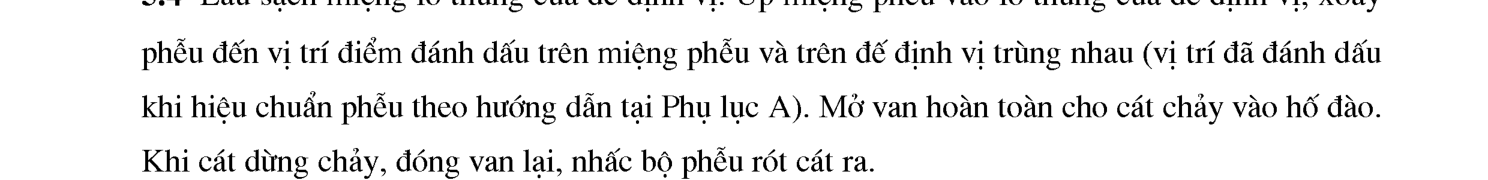

5.4 Lau sạch miệng lỗ thủng của đế định vị. Úp miệng phễu vào lỗ thủng của đế định vị, xoay phễu đến vị trí điểm đánh dấu trên miệng phễu và trên đế định vị trùng nhau (vị trí đã đánh dấu khi hiệu chuẩn phễu theo hướng dẫn tại Phụ lục A). Mở van hoàn toàn cho cất chảy vào hố đào. Khi cát dừng chảy, đóng van lại, nhấc bộ phễu rót cát ra.

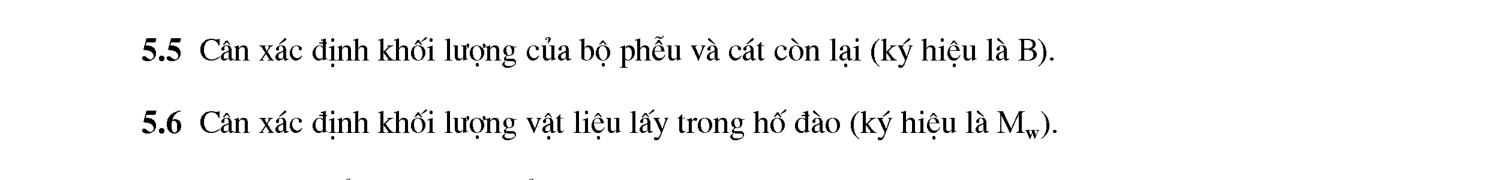

5.5 Cân xác định khối lượng của bộ phễu và cát còn lại (ký hiệu là B).

5.6 Cân xác định khối lượng vật liệu lấy trong hố đào (ký hiệu là M„).

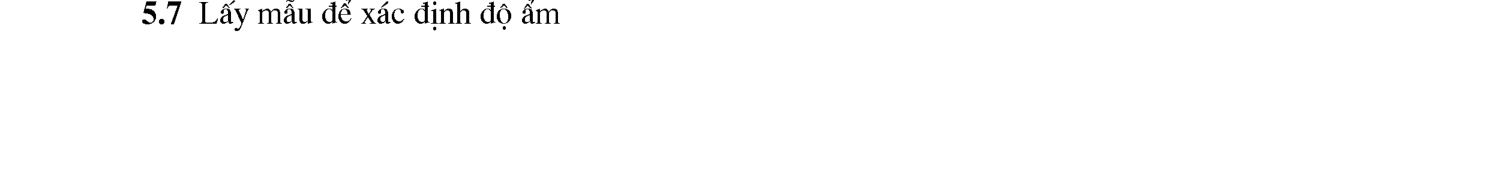

5.7 Lấy mẫu để xác định độ ẩm

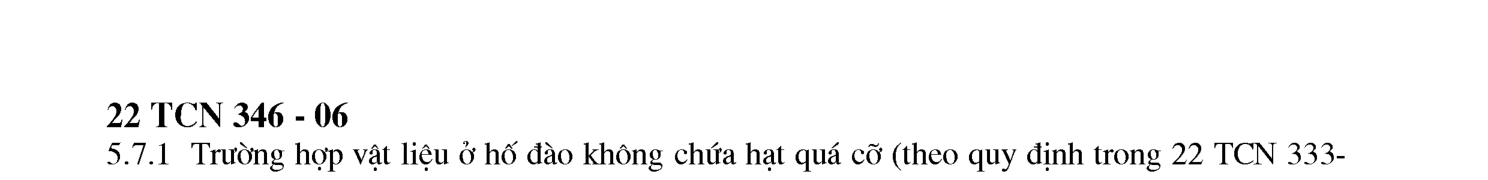

22 TCNÑ 346 - 06 5.7.1 Trường hợp vật liệu ở hố đào không chứa hạt quá cỡ (theo quy định trong 22 TCN 333-

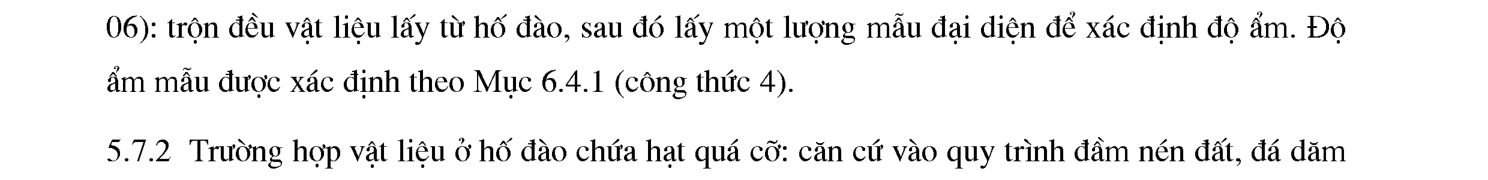

06): trộn đều vật liệu lấy từ hố đào, sau đó lấy một lượng mẫu đại diện để xác định độ ẩm. Độ ẩm mẫu được xác định theo Mục 6.4.1 (công thức 4).

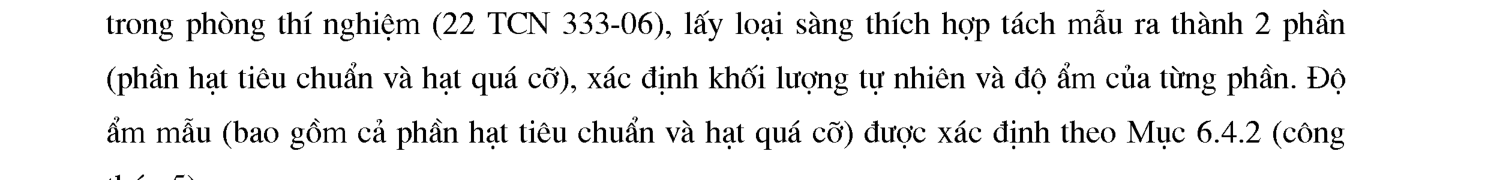

5.7.2 Trường hợp vật liệu ở hố đào chứa hạt quá cỡ: căn cứ vào quy trình đầm nén đất, đá dăm trong phòng thí nghiệm (22 TCN 333-06), lấy loại sàng thích hợp tách mẫu ra thành 2 phần (phần hạt tiêu chuẩn và hạt quá cỡ), xác định khối lượng tự nhiên và độ ẩm của từng phần. Độ ẩm mẫu (bao gồm cả phần hạt tiêu chuẩn và hạt quá cỡ) được xác định theo Mục 6.4.2 (công

thức 5).

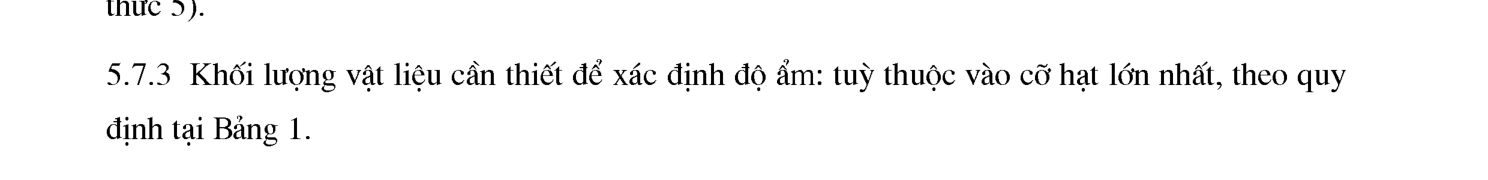

5.7.3 Khối lượng vật liệu cần thiết để xác định độ ẩm: tuỳ thuộc vào cỡ hạt lớn nhất, theo quy định tại Bảng 1.

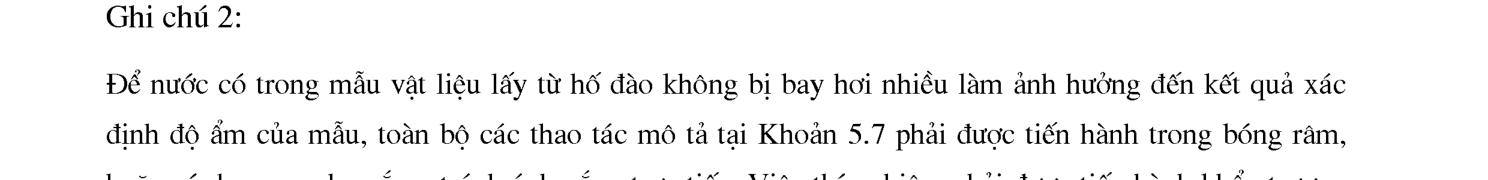

Ghi chú 2:

Để nước có trong mẫu vật liệu lấy từ hố đào không bị bay hơi nhiều làm ảnh hưởng đến kết quả xác định độ ẩm của mẫu, toàn bộ các thao tác mô tả tại Khoản 5.7 phải được tiến hành trong bóng râm, hoặc có dụng cụ che nắng, tránh ánh nắng trực tiếp. Việc thí nghiệm phải được tiến hành khẩn trương sao cho khối lượng mẫu tự nhiên được xác định trong vòng 10 phút tính từ lúc bắt đầu lấy mẫu.

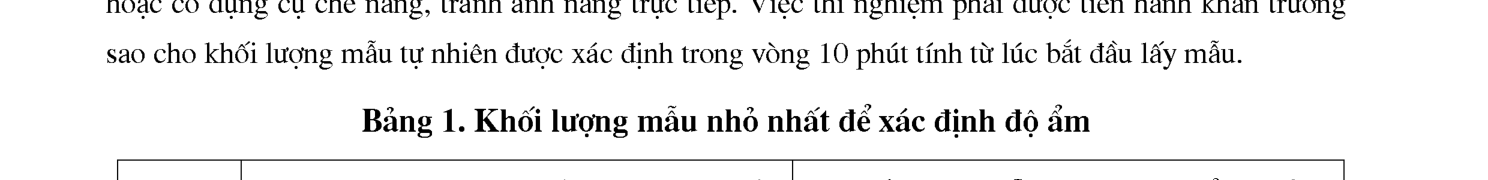

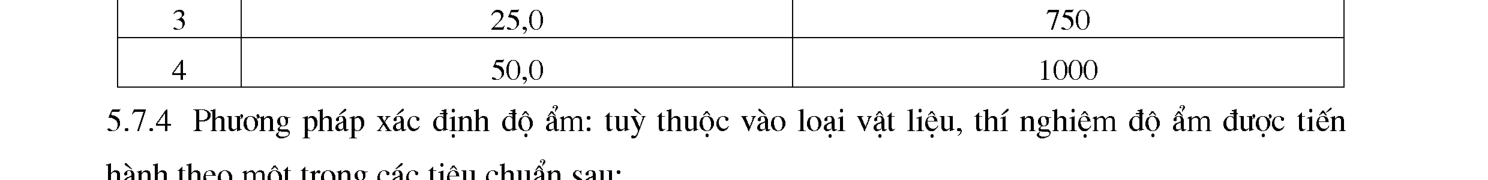

Bảng 1. Khối lượng mâu nhỏ nhất để xác định độ ẩm

5.7.4 Phương pháp xác định độ ẩm: tuỳ thuộc vào loại vật liệu, thí nghiệm độ ẩm được tiến hành theo một trong các tiêu chuẩn sau:

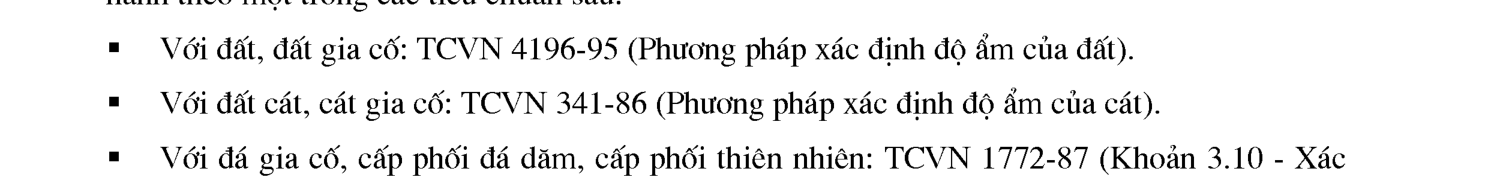

"Với đất, đất gia cố: TCVN 4196-95 (Phương pháp xác định độ ẩm của đất).

" Với đất cất, cất gia cố: TCVN 341-86 (Phương pháp xác định độ ẩm của cá).

„ Với đá gia cố, cấp phối đá dăm, cấp phối thiên nhiên: TCVN 1772-87 (Khoản 3.10 - Xác

định độ ẩm). 6 Tính toán kết quả

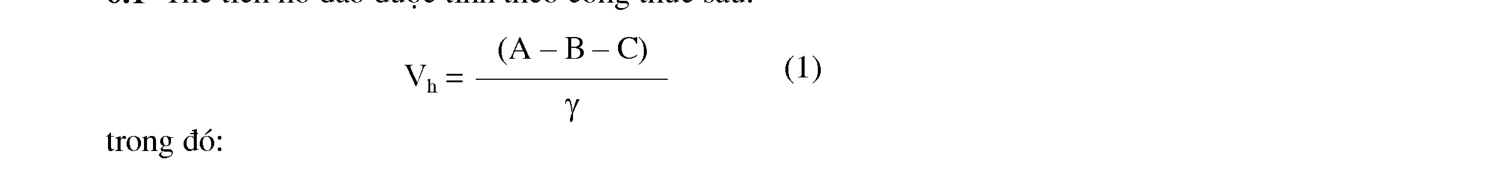

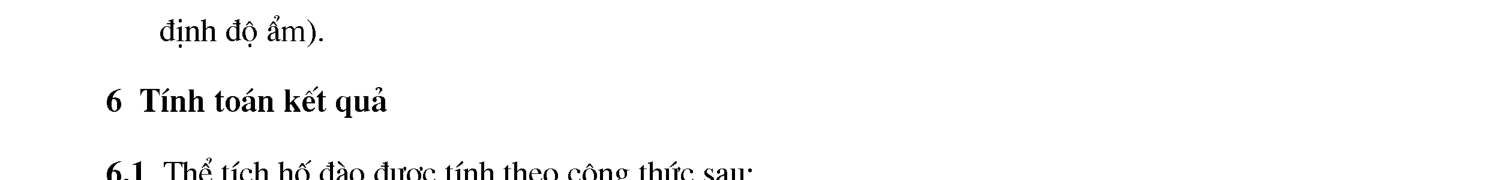

6.1 Thể tích hố đào được tính theo công thức sau: A-B-C Vụ= đ) Y

trong đó:

22 TỚN 346 - 06

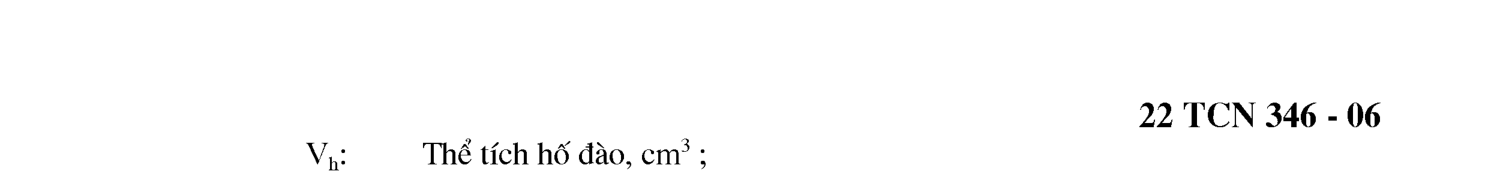

Vụ Thể tích hố đào, cm ;

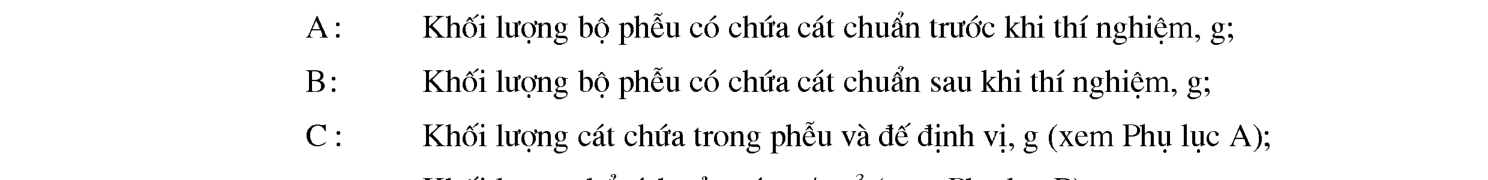

A: Khối lượng bộ phễu có chứa cát chuẩn trước khi thí nghiệm, g; B: Khối lượng bộ phễu có chứa cát chuẩn sau khi thí nghiệm, g;

C: Khối lượng cát chứa trong phễu và đế định vị, ø (xem Phụ lục A);

Khối lượng thể tích của cát, g/cm” (xem Phụ lục B).

<<

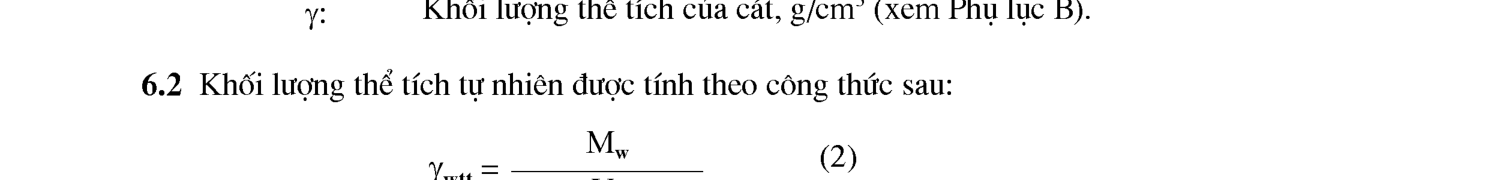

6.2 Khối lượng thể tích tự nhiên được tính theo công thức sau:

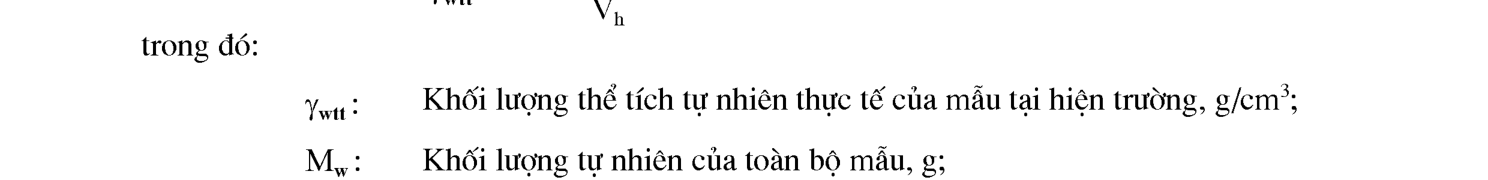

xe=. O) wtt Vụ trong đó: .. Khối lượng thể tích tự nhiên thực tế của mẫu tại hiện trường, g/cm”; M„: Khối lượng tự nhiên của toàn bộ mẫu, g; Vụ: Thể tích hố đào, cm”.

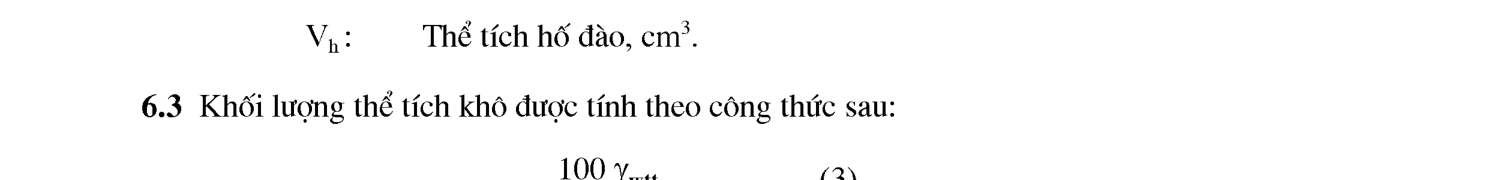

6.3 Khối lượng thể tích khô được tính theo công thức sau:

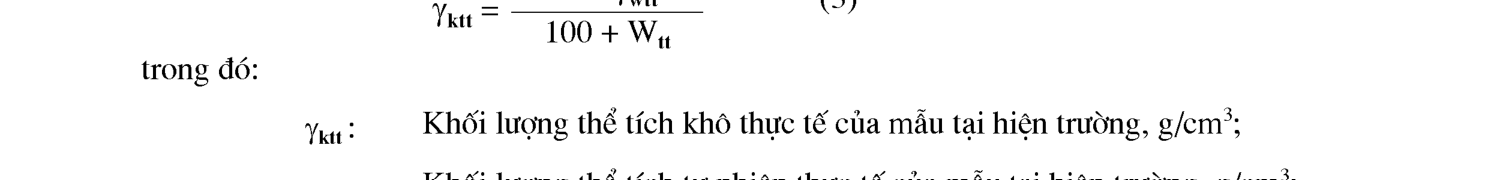

l._ 100 su (3) kự 100 + Ww trong đó: vi. Khối lượng thể tích khô thực tế của mẫu tại hiện trường, g/cm”; Yeu: Khối lượng thể tích tự nhiên thực tế của mẫu tại hiện trường, g/cm”;

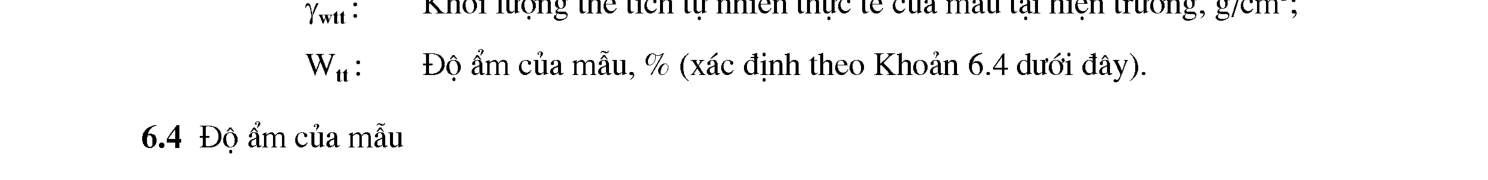

Wu: Độ ẩm của mẫu, % (xác định theo Khoản 6.4 dưới đây). 6.4 Độ ẩm của mẫu

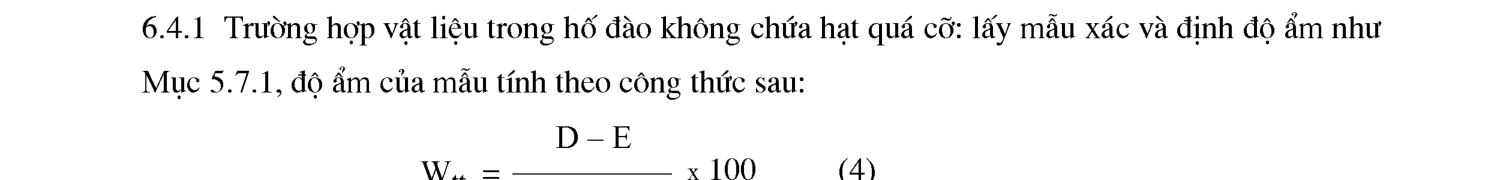

6.4.1 Trường hợp vật liệu trong hố đào không chứa hạt quá cỡ: lấy mẫu xác và định độ ẩm như Mục 5.7.1, độ ẩm của mẫu tính theo công thức sau: D-E We= gp 5100 (4) trong đó:

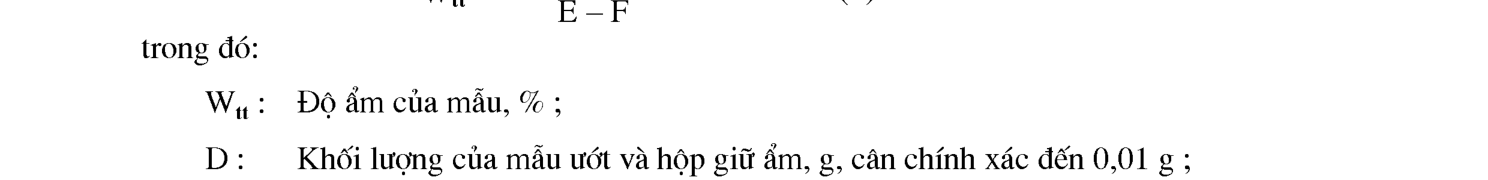

Ww„: Độ ẩm của mẫu, % ;

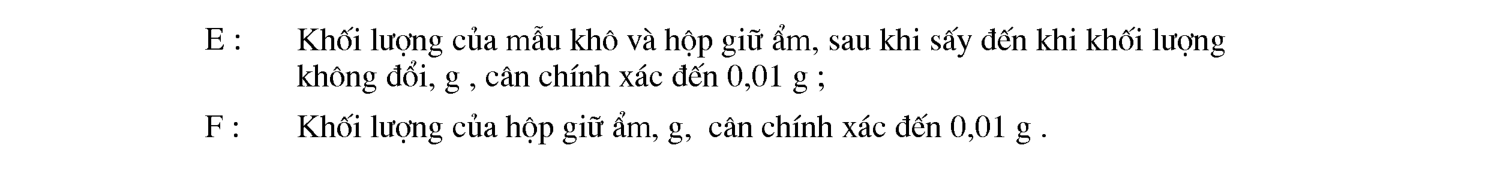

D: Khối lượng của mẫu ướt và hộp giữ ẩm, g, cân chính xác đến 0,01 g;; E: Khối lượng của mẫu khô và hộp giữ ẩm, sau khi sấy đến khi khối lượng

không đổi, ø , cân chính xác đến 0,01 g; F: Khối lượng của hộp giữ ẩm, ø, cân chính xác đến 0,01 g.

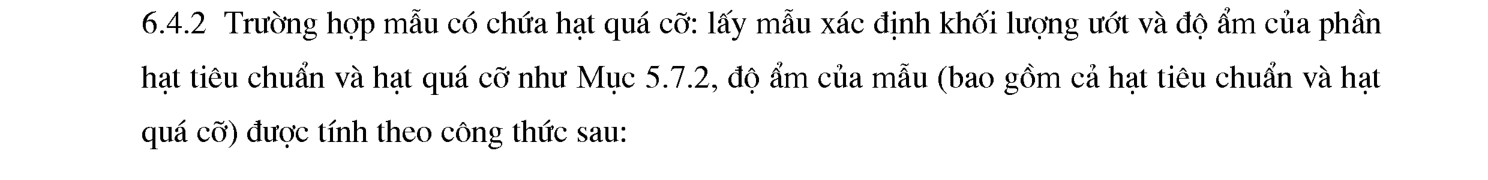

6.4.2 Trường hợp mẫu có chứa hạt quá cỡ: lấy mẫu xác định khối lượng ướt và độ ẩm của phần hạt tiêu chuẩn và hạt quá cỡ như Mục 5.7.2, độ ẩm của mẫu (bao gồm cả hạt tiêu chuẩn và hạt

quá cỡ) được tính theo công thức sau:

22 TỔN 346 - 06

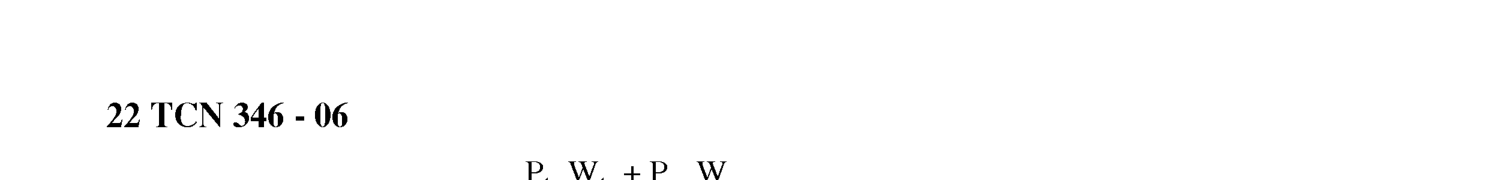

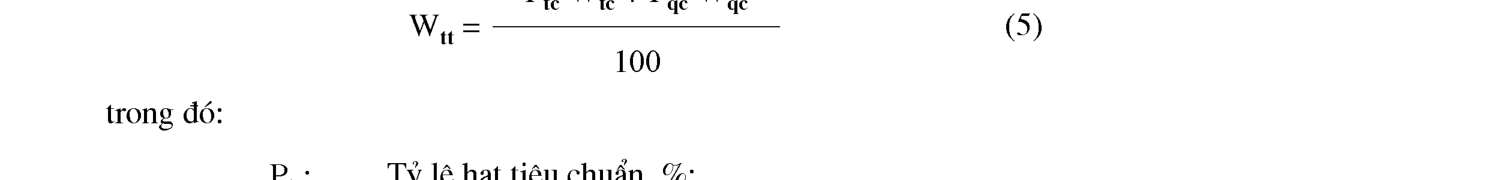

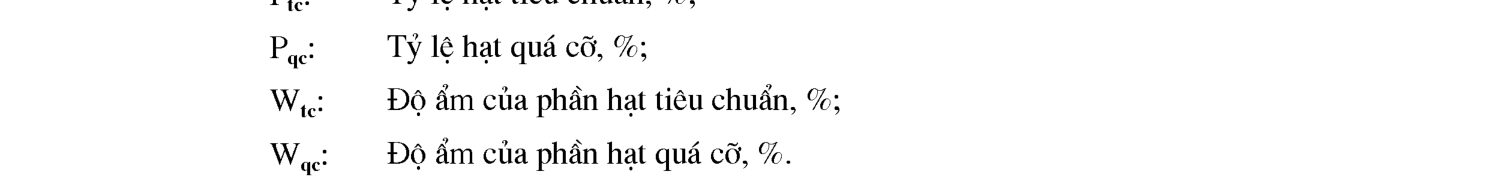

lờ Wv + Pe Wec Wụu= (5) 100 trong đó: Dạ: Tỷ lệ hạt tiêu chuẩn, %; Pạe Tỷ lệ hạt quá cỡ, %;

We Độ ẩm của phần hạt tiêu chuẩn, %;

Wa Độ ẩm của phần hạt quá cỡ, %. 6.5 Tính hệ số đầm chặt K

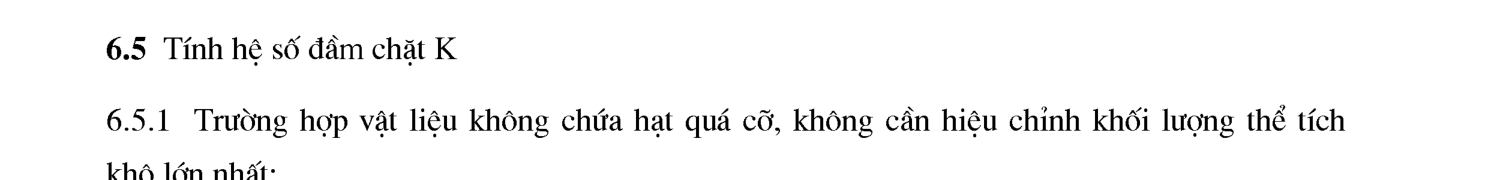

6.5.1 Trường hợp vật liệu không chứa hạt quá cỡ, không cần hiệu chỉnh khối lượng thể tích khô lớn nhất:

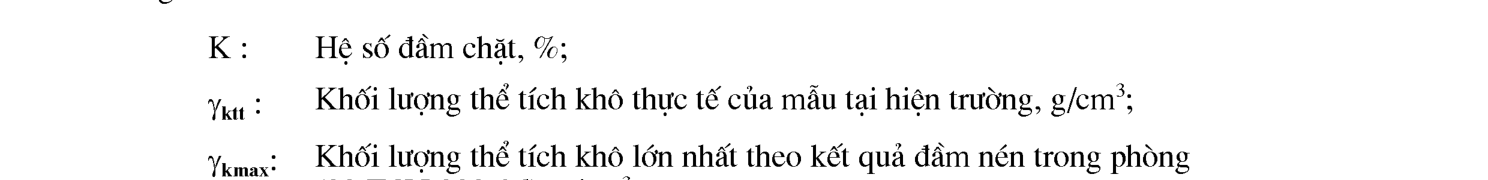

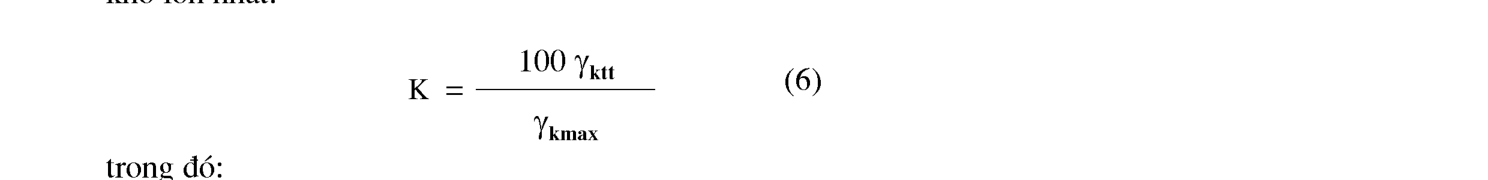

Ykmax trong đó: K: Hệ số đầm chặt, %; Vy: Khối lượng thể tích khô thực tế của mẫu tại hiện trường, g/cm”;

Khối lượng thể tích khô lớn nhất theo kết quả đầm nén trong phòng (22 TCN 333-06), g/cm”.

Ykmax -

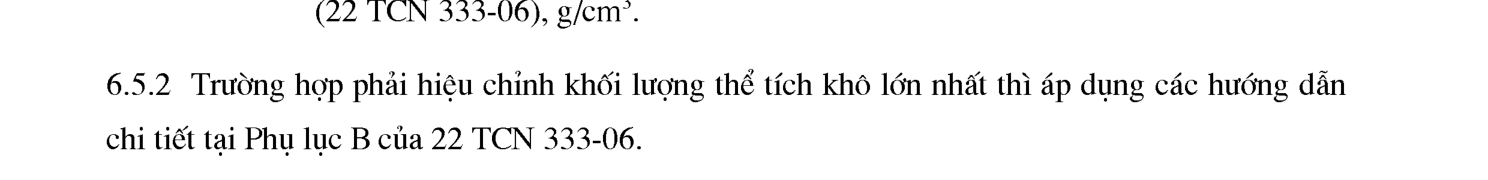

6.5.2 Trường hợp phải hiệu chỉnh khối lượng thể tích khô lớn nhất thì áp dụng các hướng dẫn chị tiết tại Phụ lục B của 22 TCN 333-06.

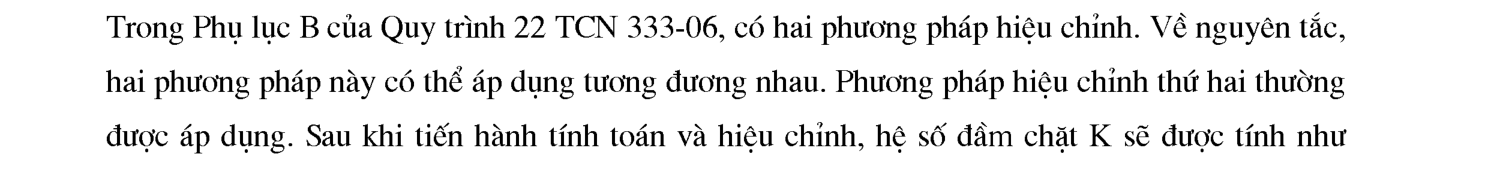

Trong Phụ lục B của Quy trình 22 TCN 333-06, có hai phương pháp hiệu chính. Về nguyên tắc, hai phương pháp này có thể áp dụng tương đương nhau. Phương pháp hiệu chỉnh thứ hai thường được áp dụng. Sau khi tiến hành tính toán và hiệu chinh, hệ số đầm chặt K sẽ được tính như

sau:

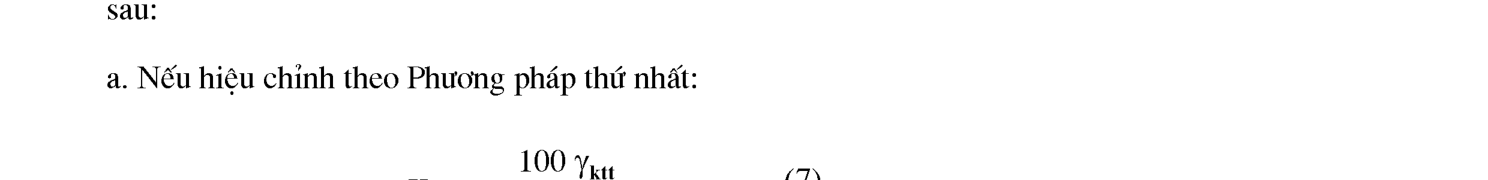

a. Nếu hiệu chinh theo Phương pháp thứ nhất:

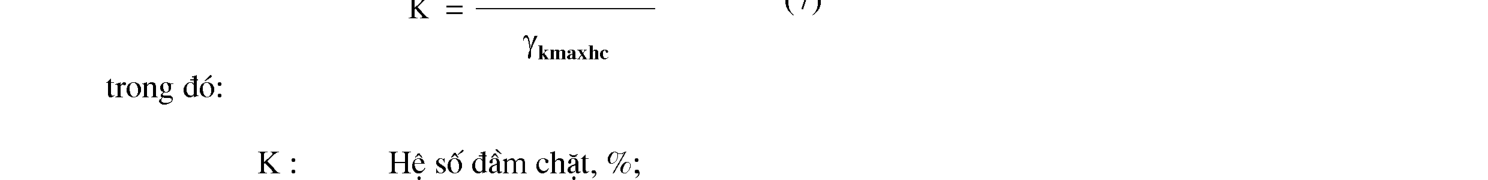

100 K= Tkt ( Ykmaxhc trong đó: K: Hệ số đầm chặt, %; _. Khối lượng thể tích khô thực tế của mẫu tại hiện trường, bao gồm

cả hạt quá cỡ và hạt tiêu chuẩn, g/cm”;

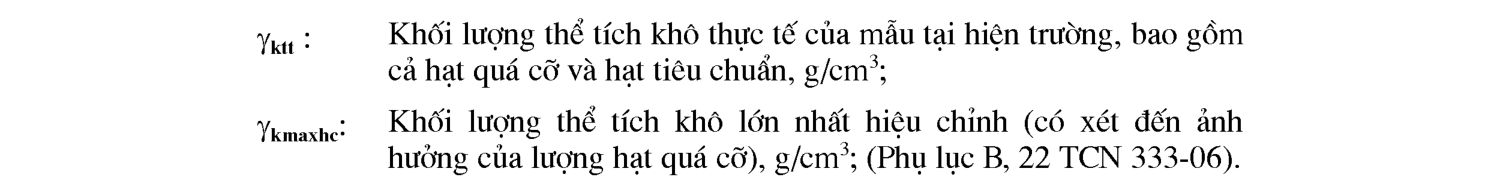

Khối lượng thể tích khô lớn nhất hiệu chỉnh (có xét đến ảnh hưởng của lượng hạt quá cỡ), g/cm”; (Phụ lục B, 22 TCN 333-06).

Ykmaxhc'

22 TỚN 346 - 06

b. Nếu hiệu chinh theo Phương pháp thứ hai:

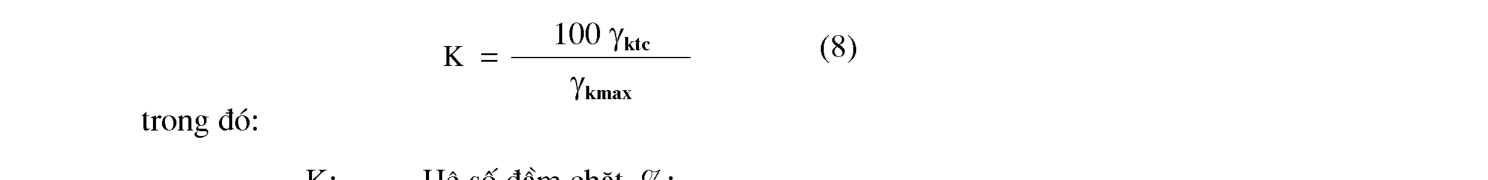

K= 100 Yke (8)

Ykmax

trong đó:

K: Hệ số đầm chặt, %;

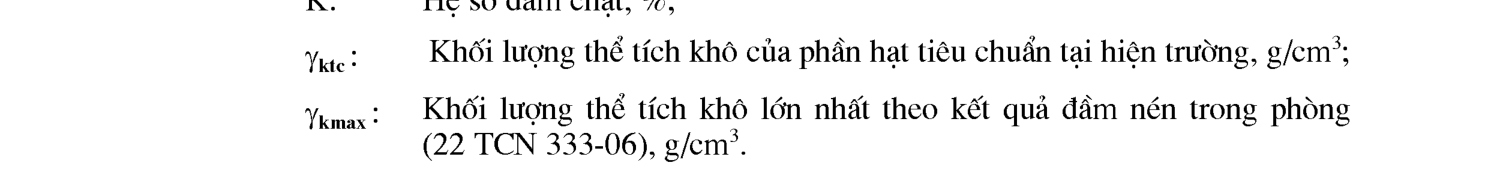

li. Khối lượng thể tích khô của phần hạt tiêu chuẩn tại hiện trường, ø/cm”; Khối lượng thể tích khô lớn nhất theo kết quả đầm nén trong phòng (22 TCN 333-06), g/cm'.

Ykmax -

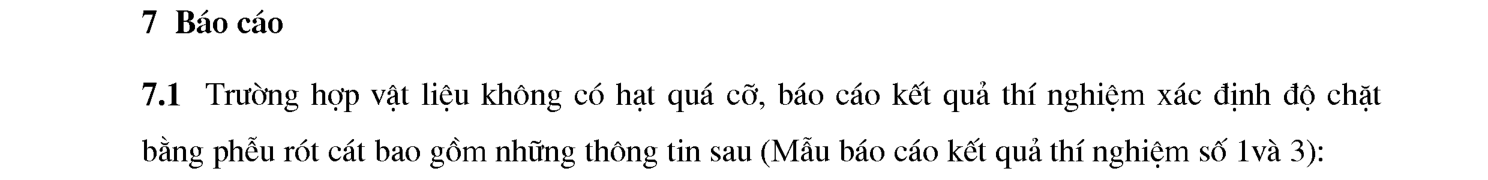

7 Báo cáo

7.1 Trường hợp vật liệu không có hạt quá cỡ, báo cáo kết quả thí nghiệm xác định độ chặt

bằng phễu rót cát bao gồm những thông tin sau (Mẫu báo cáo kết quả thí nghiệm số 1và 3):

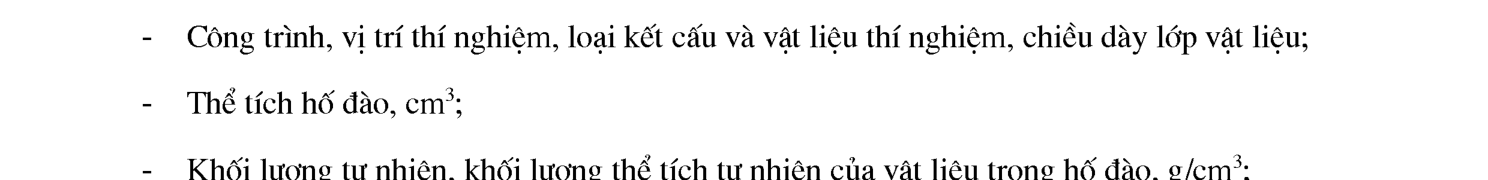

Công trình, vị trí thí nghiệm, loại kết cấu và vật liệu thí nghiệm, chiều dày lớp vật liệu;

Thể tích hố đào, cm;

Khối lượng tự nhiên, khối lượng thể tích tự nhiên của vật liệu trong hố đào, g/cm”;

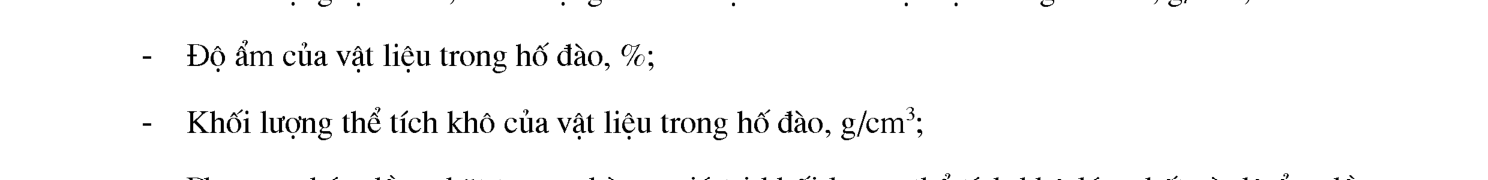

Độ ẩm của vật liệu trong hố đào, %;

Khối lượng thể tích khô của vật liệu trong hố đào, g/cm”;

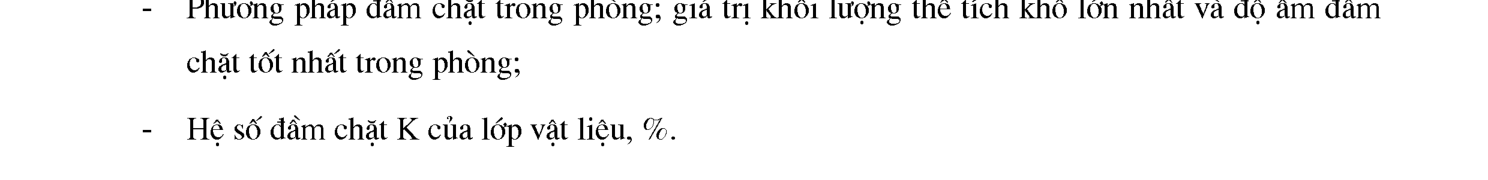

Phương pháp đầm chặt trong phòng; giá trị khối lượng thể tích khô lớn nhất và độ ẩm đầm chặt tốt nhất trong phòng;

Hệ số đầm chặt K của lớp vật liệu, %.

Khối lượng thể tích của cát chuẩn, ø/cm”;

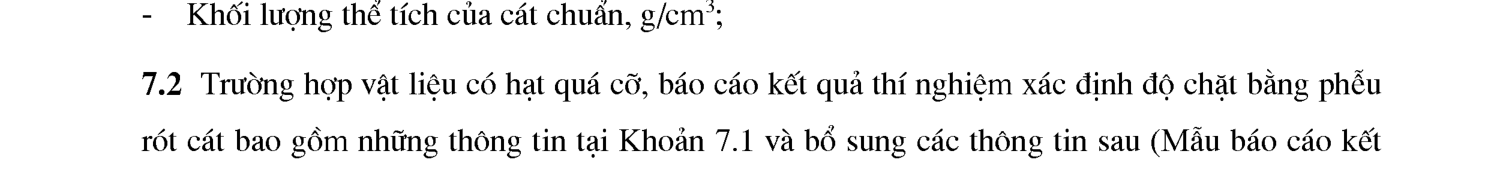

7.2 Trường hợp vật liệu có hạt quá cỡ, báo cáo kết quả thí nghiệm xác định độ chặt bằng phễu

rót cát bao gồm những thông tin tại Khoản 7.1 và bổ sung các thông tin sau (Mẫu báo cáo kết

quả thí nghiệm số 2 và 3):

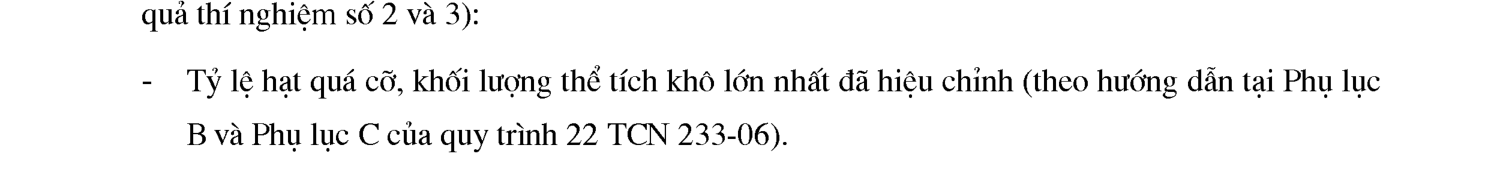

Tỷ lệ hạt quá cỡ, khối lượng thể tích khô lớn nhất đã hiệu chính (theo hướng dẫn tại Phụ lục B và Phụ lục C của quy trình 22 TCN 233-06).

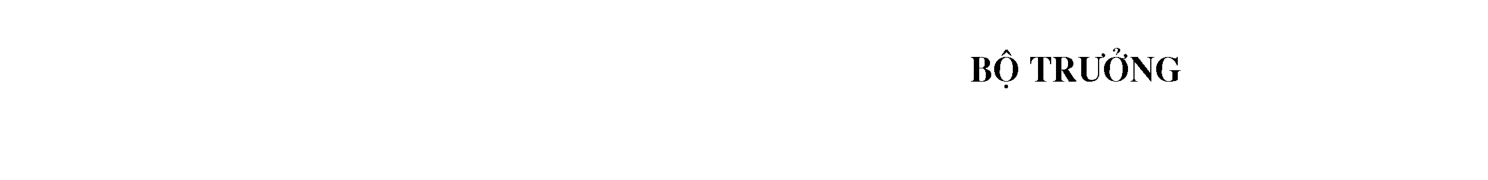

BỘ TRƯỞNG

22 TỔN 346 - 6

22 TỚN 346 - 06

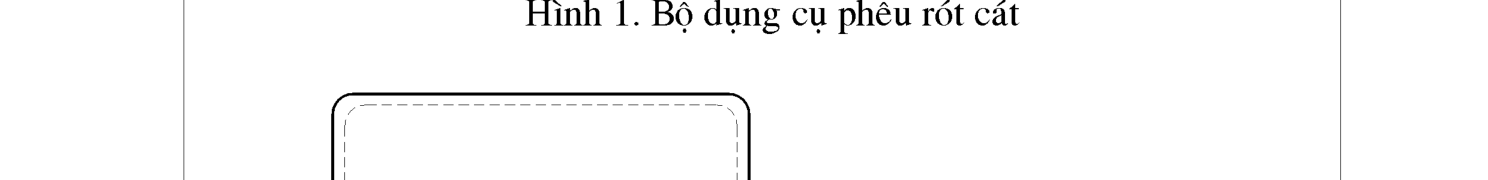

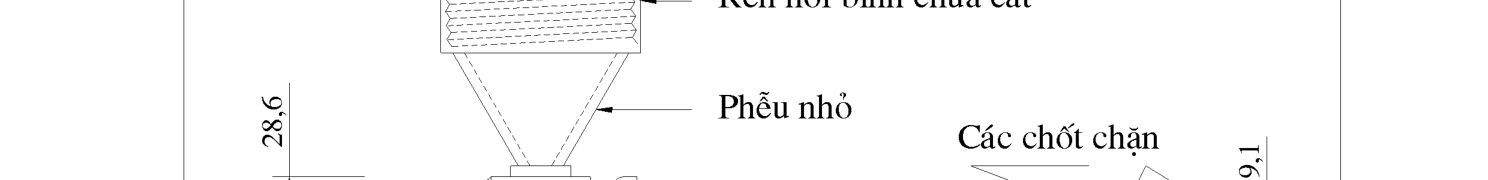

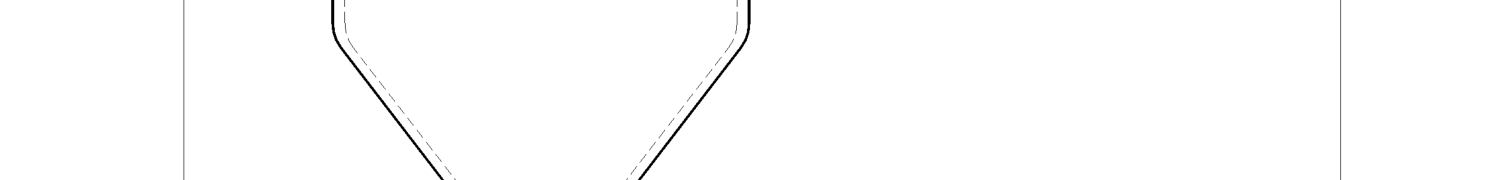

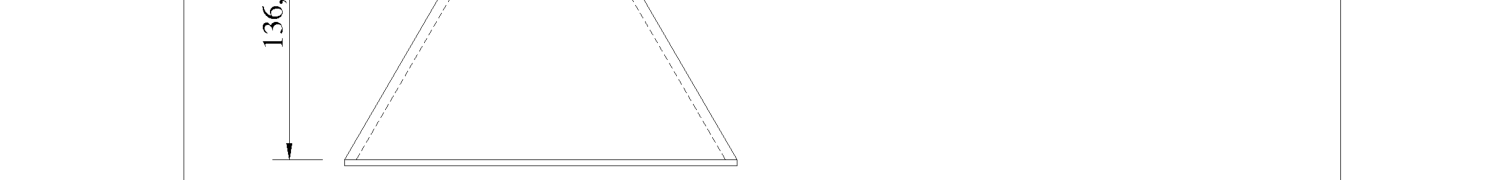

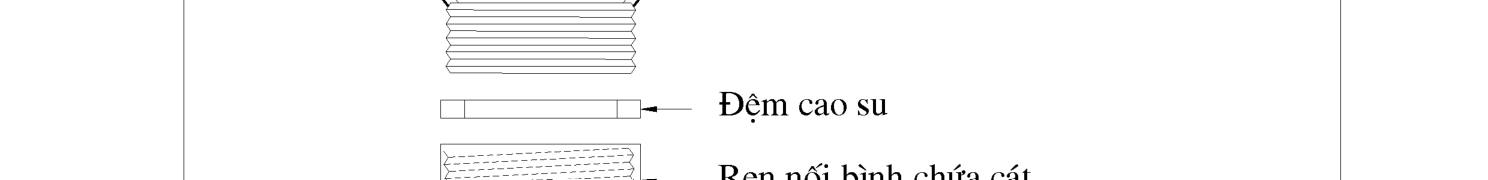

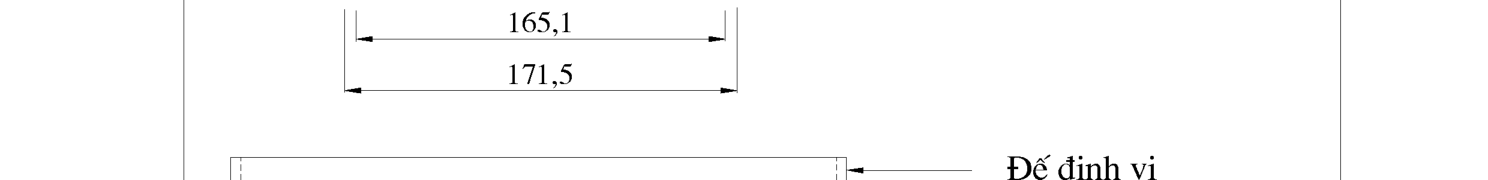

Hình 1. Bộ dụng cụ phêu rót cát

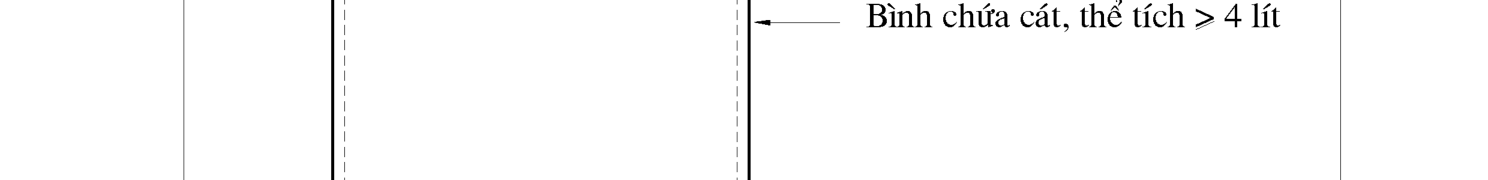

~ Bình chứa cát, thể tích >4 lít

Đệm cao su

Ren nối bình chứa cát

- Phễu nhỏ i

¬ Các chốt chặn ¬ ! Ty ¡ | ¬

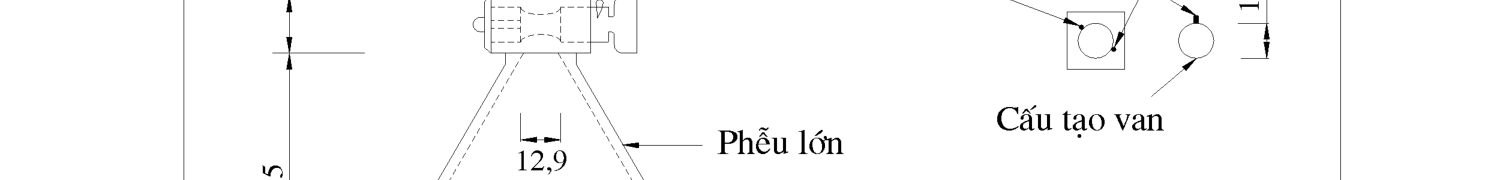

- Cấu tao van Phêu lớn :

w

2

leại

xi

ï 165,1 _ 171,5 Ñ | F Đế định vị 304,8 |

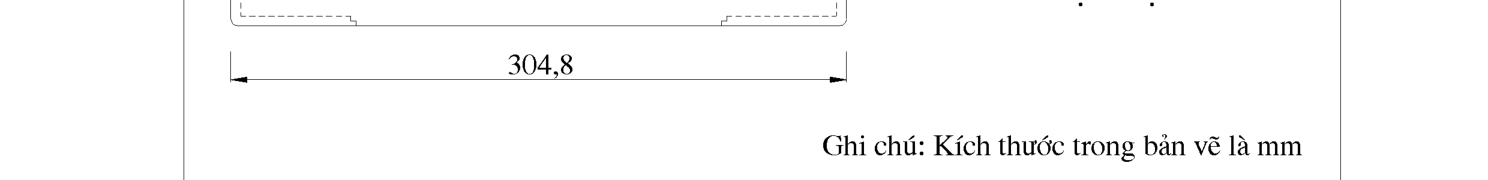

Chi chú: Kích thước trong bản vẽ là mm

22 TỔN 346 - 6

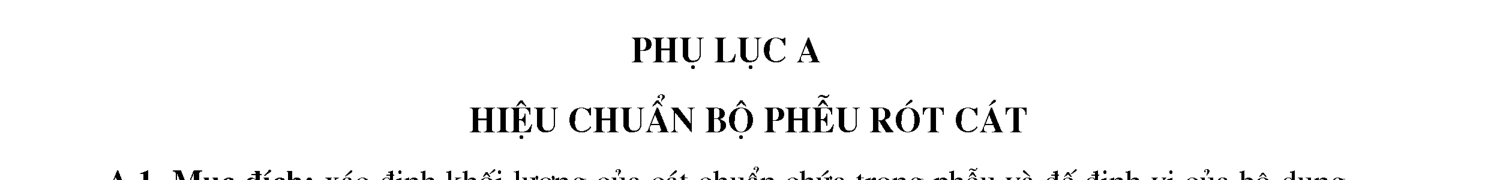

PHỤ LỤC A HIỆU CHUẨN BỘ PHÊU RÓT CÁT

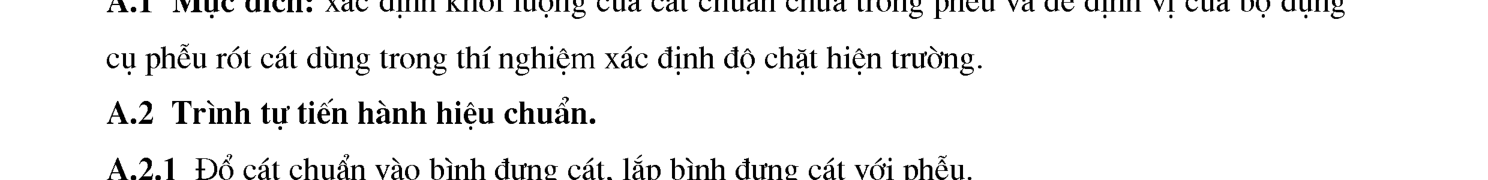

A.1 Mục đích: xác định khối lượng của cát chuẩn chứa trong phễu và đế định vị của bộ dụng cụ phễu rót cát dùng trong thí nghiệm xác định độ chặt hiện trường.

A.2 Trình tự tiến hành hiệu chuẩn.

A.2.1 Đổ cát chuẩn vào bình đựng cát, lắp bình đựng cát với phễu.

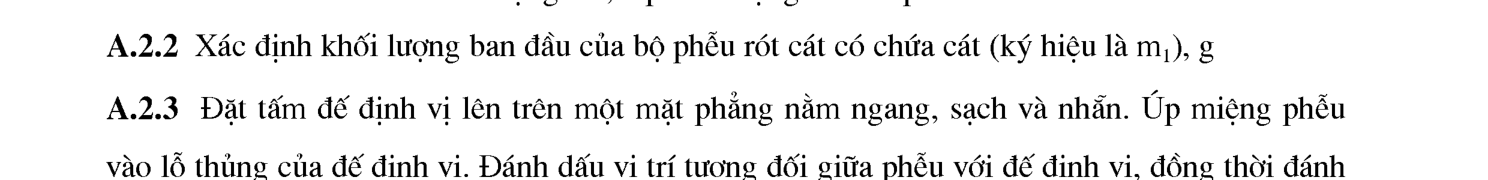

A.2.2 Xác định khối lượng ban đầu của bộ phễu rót cát có chứa cát (ký hiệu là mị), ø

A.2.3 Đặt tấm đế định vị lên trên một mặt phẳng nằm ngang, sạch và nhắn. Úp miệng phễu vào lỗ thủng của đế định vị. Đánh dấu vị trí tương đối giữa phễu với đế định vị, đồng thời đánh ký hiệu cho bộ phễu và đế đã được lựa chọn. Trong những lần hiệu chuẩn sau, bắt buộc phải sử dụng bộ phếễu và đế định vị này cùng nhau.

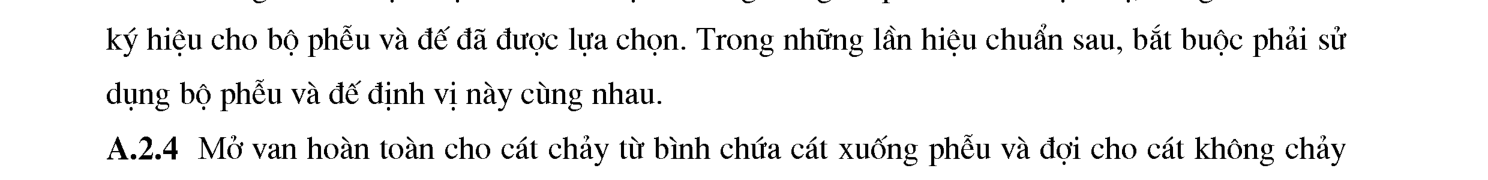

A.2.4 Mở van hoàn toàn cho cát chảy từ bình chứa cát xuống phễu và đợi cho cất không chảy nữa. Không tác động vào bộ phễu rót cát khi cát đang chảy.

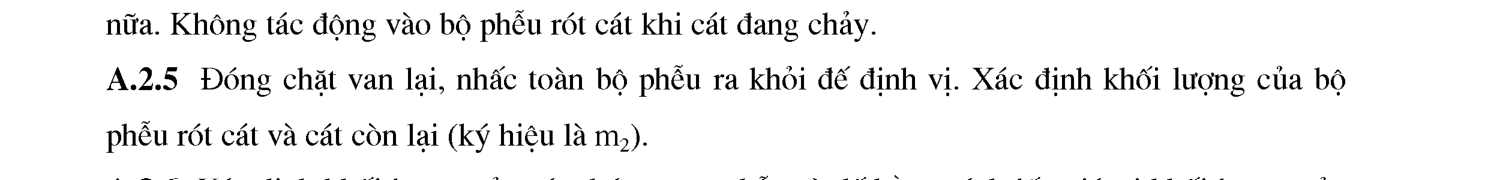

A.2.5 Đóng chặt van lại, nhấc toàn bộ phễu ra khỏi đế định vị. Xác định khối lượng của bộ phễu rót cát và cát còn lại (ký hiệu là m).

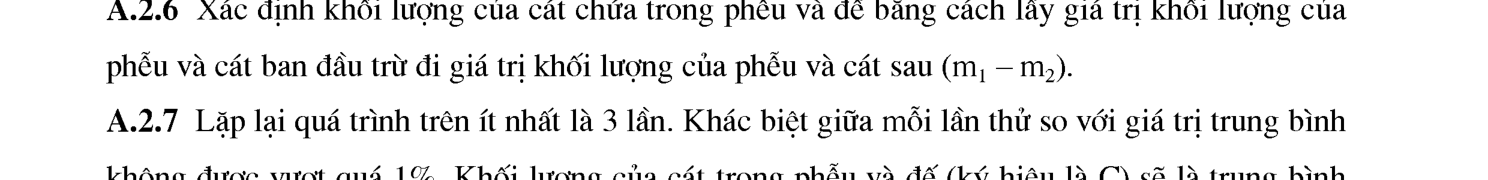

A.2.6 Xác định khối lượng của cát chứa trong phễu và đế bằng cách lấy giá trị khối lượng của phễu và cát ban đầu trừ đi giá trị khối lượng của phễu và cát sau (m, — m).

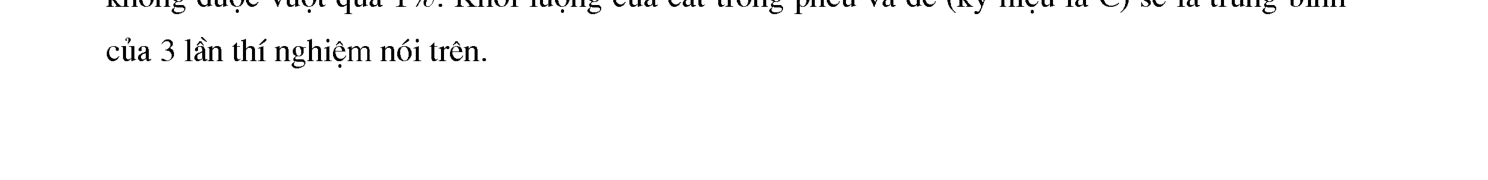

A.2.7 Lặp lại quá trình trên ít nhất là 3 lần. Khác biệt giữa mỗi lần thử so với giá trị trung bình không được vượt quá 1%. Khối lượng của cát trong phễu và đế (ký hiệu là C) sẽ là trung bình

của 3 lần thí nghiệm nói trên.

22 TỚN 346 - 06

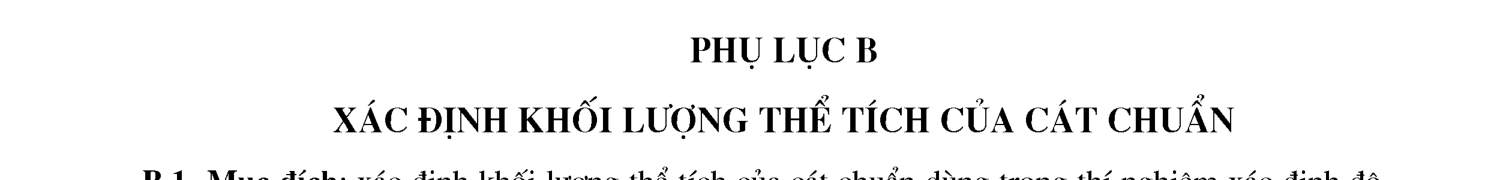

PHỤ LỤC B XÁC ĐỊNH KHỐI LƯỢNG THỂ TÍCH CỦA CÁT CHUẨN

B.II Mục đích: xác định khối lượng thể tích của cát chuẩn dùng trong thí nghiệm xác định độ chặt hiện trường.

B.2 Dụng cụ cần thiết.

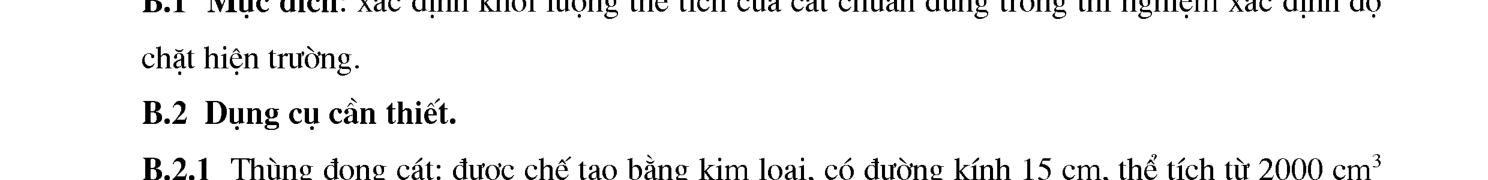

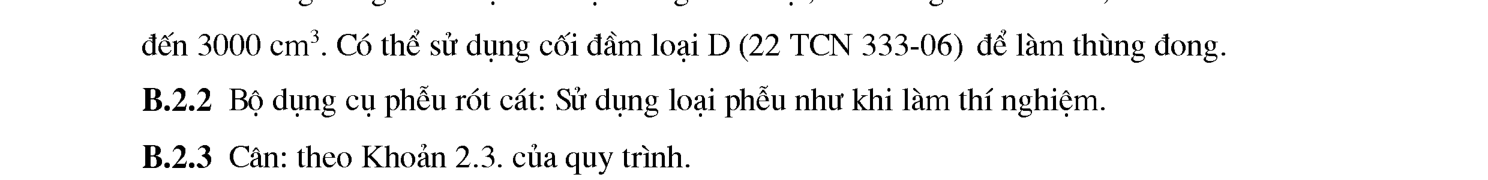

B.2.1 Thùng đong cất: được chế tạo bằng kim loại, có đường kính 15 cm, thể tích từ 2000 cm đến 3000 cm”. Có thể sử dụng cối đầm loại D (22 TCN 333-06) để làm thùng đong.

B.2.2 Bộ dụng cụ phễu rót cát: Sử dụng loại phễu như khi làm thí nghiệm.

B.2.3 Cân: theo Khoản 2.3. của quy trình.

B.2.4 Thanh thép gạt cạnh thẳng: làm bằng kim loại dày 3 mm, rộng 5 cm, dài 22 cm.

B.3 Trình tự tiến hành xác định khối lượng thể tích của cát

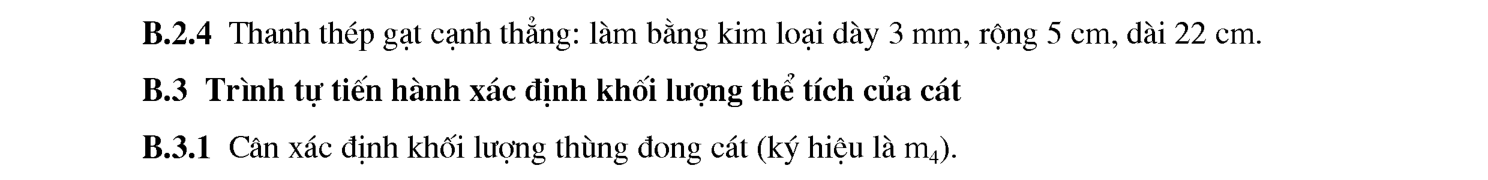

B.3.1 Cân xác định khối lượng thùng đong cát (ký hiệu là m,).

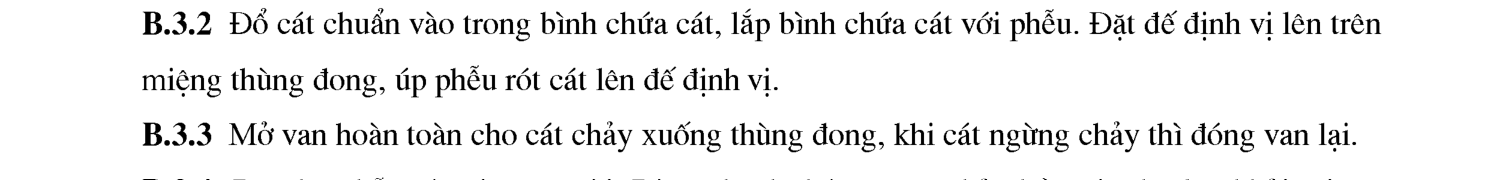

B.3.2 Đồ cát chuẩn vào trong bình chứa cất, lắp bình chứa cát với phễu. Đặt đế định vị lên trên miệng thùng đong, úp phễu rót cát lên đế định vị.

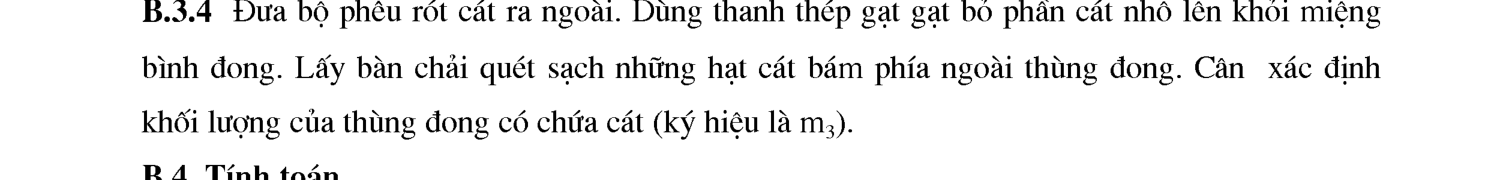

B.3.3 Mở van hoàn toàn cho cất chảy xuống thùng đong, khi cát ngừng chảy thì đóng van lại. B.3.4 Đưa bộ phễu rót cát ra ngoài. Dùng thanh thép gạt gạt bỏ phần cát nhô lên khỏi miệng bình đong. Lấy bàn chải quét sạch những hạt cất bám phía ngoài thùng đong. Cân xác định khối lượng của thùng đong có chứa cát (ký hiệu là m¿).

B.4 Tính toán

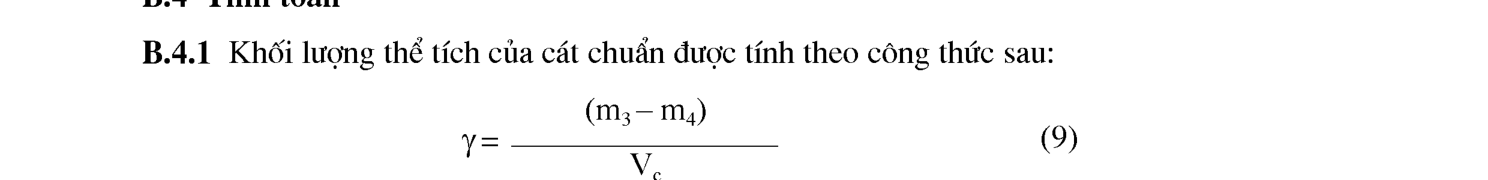

B.4.1 Khối lượng thể tích của cất chuẩn được tính theo công thức sau:

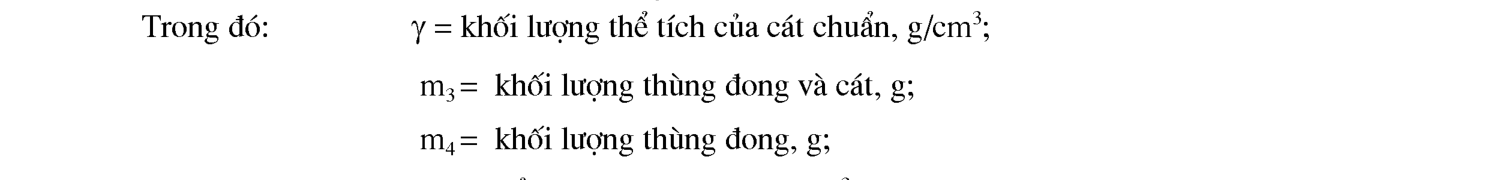

(m;=mu) (9) Y= V. Trong đó: = khối lượng thể tích của cát chuẩn, g/cm”;

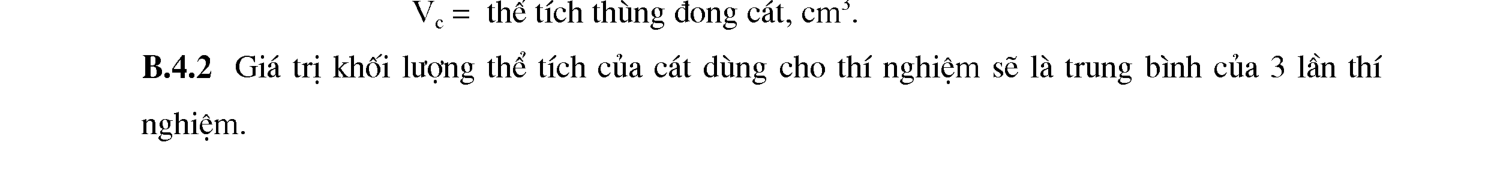

m„= khối lượng thùng đong và cất, ø; m„= khối lượng thùng đong, ø; V.„= thể tích thùng đong cát, cm”. B.4.2 Giá trị khối lượng thể tích của cát dùng cho thí nghiệm sẽ là trung bình của 3 lần thí

nghiệm.

22 TƠN 346 - 06

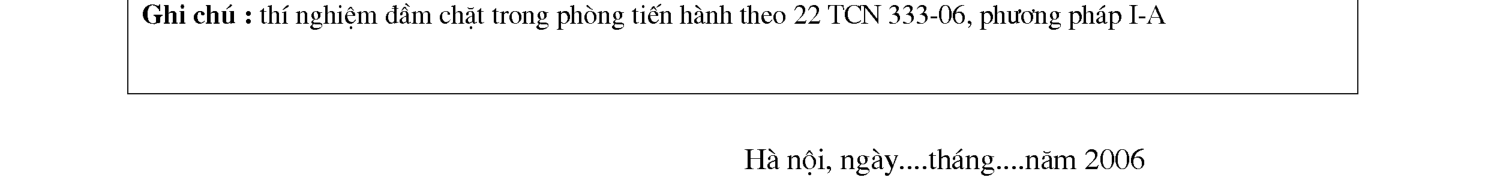

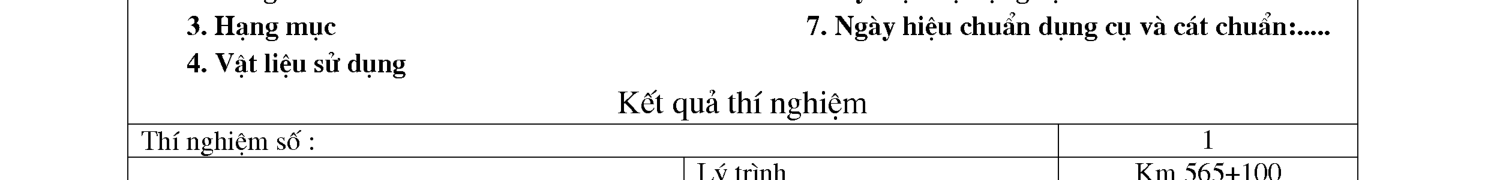

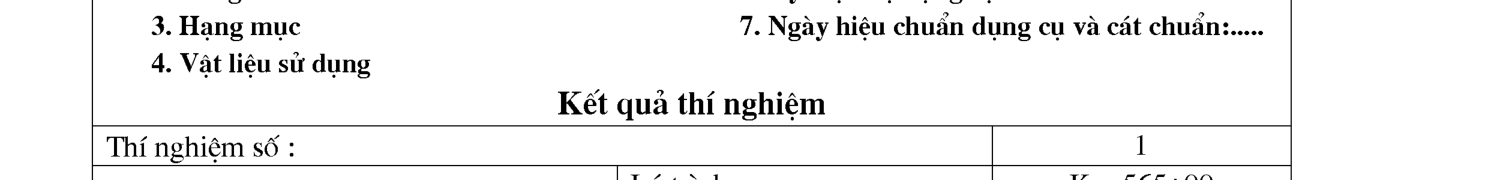

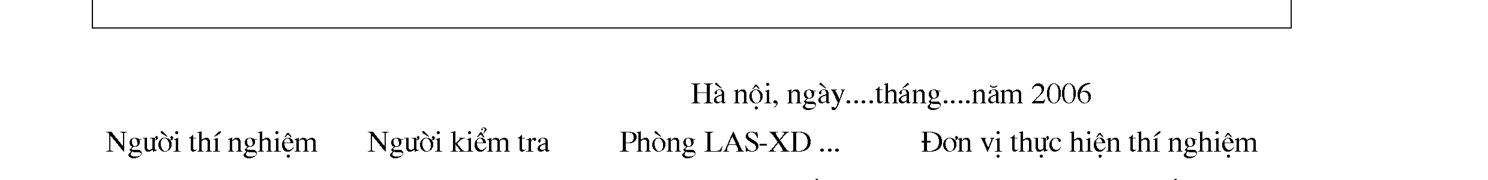

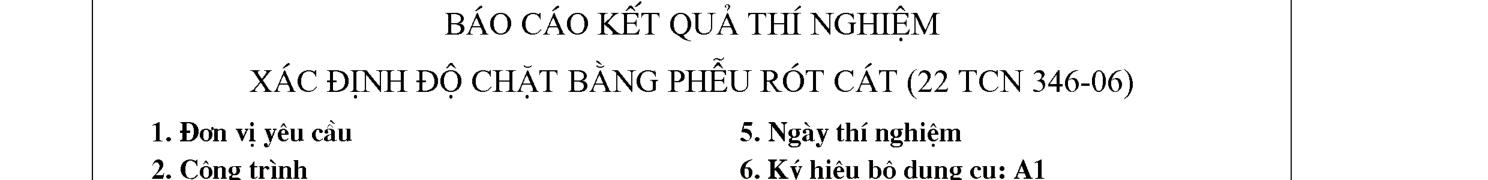

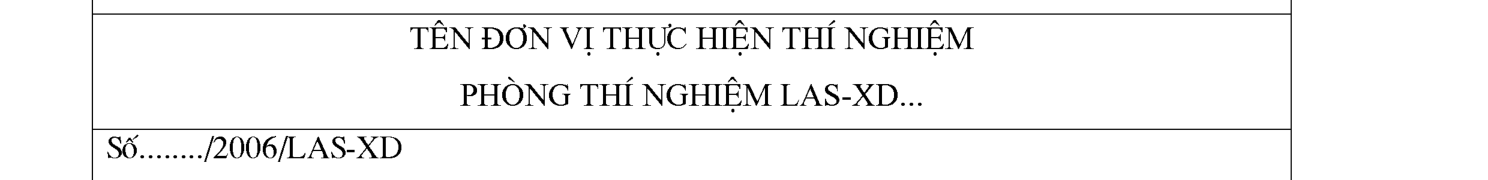

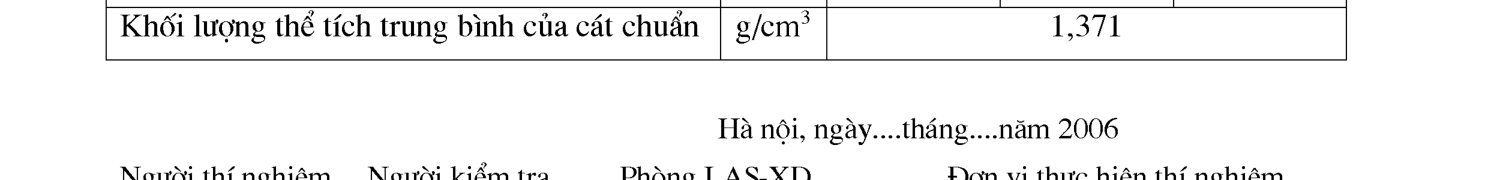

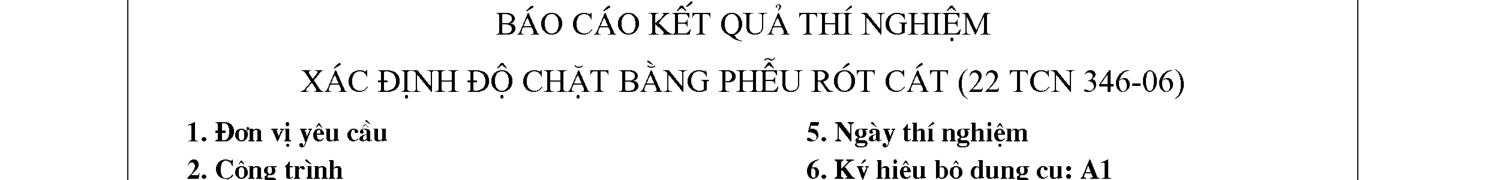

Hà nội, ngày....thánp....năm 2006 Ngườithínghiệm Người kiểm tra Phòng LAS-XD... Đơn vị thực hiện thí nghiệm (ký tên) (Ký tên) (ký tên, đóng dấu) (ký tên, đóng dấu)

12

22 TƠN 346 - 06

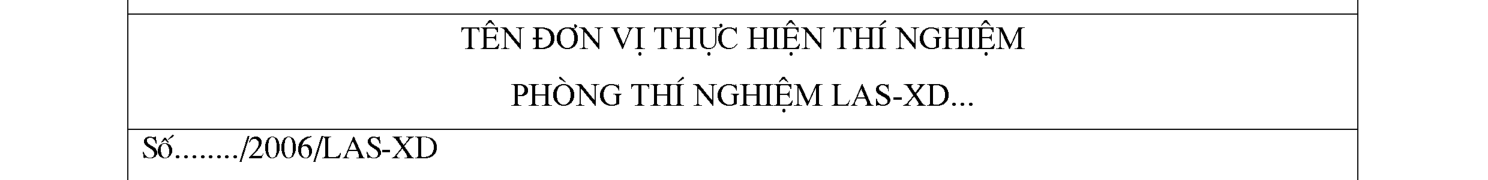

Hà nội, ngày....tháng....năm 2006 Ngườithínghiệm Người kiểm tra Phòng LAS-XD... Đơn vị thực hiện thí nghiệm (ký tên) (Ký tên) (ký tên, đóng dấu) (ký tên, đóng dấu)

13

22 TƠN 346 - 06

Hà nội, ngày....tháng....năm 2006 Ngườithínghiệm Người kiểm tra Phòng LAS-XD... Đơn vị thực hiện thí nghiệm

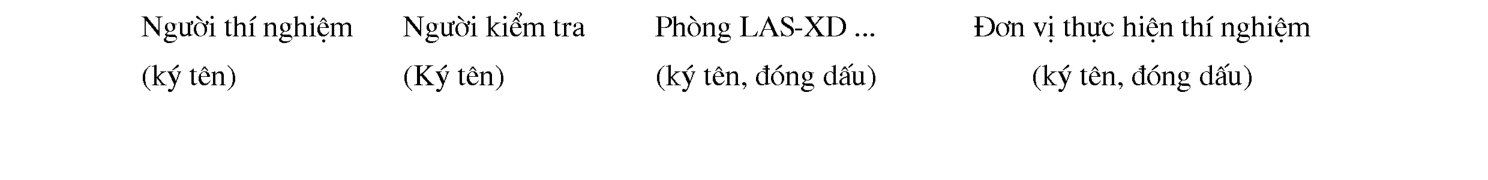

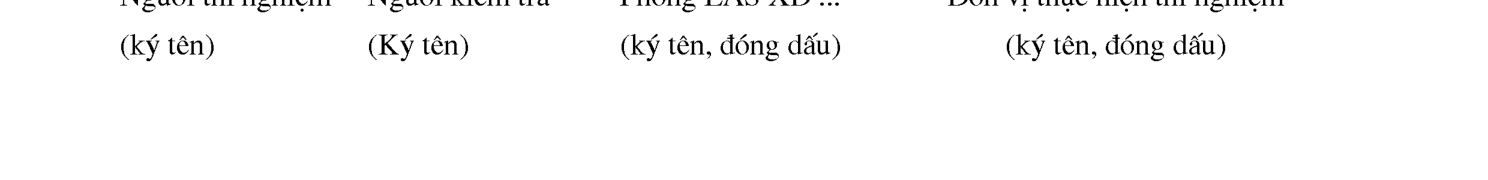

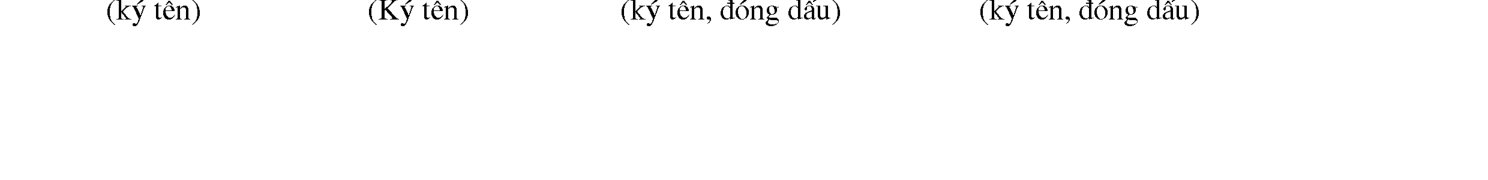

(ký tên) (Ký tên) (ký tên, đóng dấu) (ký tên, đóng dấu)
